Feux de recul
(volet de coffre)
F Ouvrez le volet de coffre, puis introduisez
un tournevis plat dans l'encoche pour
déclipper la trappe d'accès du côté
correspondant.
F Débloquez l'écrou de fixation du feu à
l'aide d'une clé à tube de 10 mm.
F Dévissez et retirez manuellement l'écrou
de fixation du feu.
F Dégagez le clip de maintien, tout en
reculant légèrement le feu. F
De l'extérieur, sortez le feu avec précaution
en le tirant vers l'arrière.
F Débranchez le connecteur du feu en
appuyant de chaque côté.
F Tournez d'un quart de tour le porte-lampe
et retirez-le.
F Retirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux
antibrouillard
Ces lampes se changent de l'extérieur du pare-
chocs arrière :
F passez la main sous le pare-chocs,
F tournez d'un quart de tour le porte-lampe
et retirez-le,
F tournez d'un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Faites attention de ne pas toucher le
pot d'échappement ; risque de brûlures,
si vous changez la lampe dans les
minutes qui suivent la coupure du
contact.
8
En cas de panne

330
Troisième feu de stop (diodes
électroluminescentes-LED)
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Feux de plaque minéralogique
F Insérez un tournevis fin dans la fente du
transparent.
F Poussez-le vers l'extérieur pour le
déclipper.
F Retirez le transparent.
F Tirez la lampe et remplacez-la.
En cas de panne

331
Changement d'un fusible
Avant de remplacer un fusible, il est
nécessaire :
F de connaître la cause de la panne et d'y
remédier,
F d'arrêter tous les consommateurs
électriques,
F d'immobiliser le véhicule et de couper le
contact,
F de repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
existants.
Remplacement d'un fusible
Les tableaux d'affectation des fusibles
et les schémas correspondants sont
disponibles sur le site :
http://public.servicebox.peugeot.com/
ddb/
Vous pouvez également vous adresser
au réseau PEUGEOT ou à un atelier
qualifié.
Pour intervenir sur un fusible, il est impératif :
F d'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F de toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié. Bon
Mauvais
Pince
Le remplacement d'un fusible
non mentionné dans les tableaux
d'affectation pourrait entraîner
un dysfonctionnement grave sur
votre véhicule. Consultez le réseau
PEUGEOT ou un atelier qualifié. PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
8
En cas de panne

332
Batterie 12 V
Mode opératoire pour démarrer le moteur à partir d'une autre batterie ou pour recharger votre batterie déchargée.
Généralités
Avant de manipuler la batterie,
protégez-vous les yeux et le visage.
Toute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d'étincelles, afin d'éviter tout risque
d'explosion et d'incendie.
Lavez-vous les mains en fin d'opération.
Avec une boîte de vitesses
automatique, ne cherchez jamais à
démarrer le moteur en poussant le
véhicule.
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordures
ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.
Batteries de démarrage au plomb
Accès à la batterie
La batterie est située sous le capot moteur.
Pour accéder à la borne (+) :
F
déverrouillez le capot en actionnant la
commande intérieure, puis la commande
extérieure,
F soulevez le capot, puis fixez-le avec sa
béquille.
(+) Borne positive.
Elle comporte une cosse à verrouillage rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
En cas de panne

333
Démarrer à partir d'une autre batterie
F Démarrez le moteur du véhicule dépanneur
et laissez-le tourner pendant quelques
minutes.
F Actionnez le démarreur du véhicule en
panne et laissez tourner le moteur.
Si le moteur ne démarre pas
immédiatement, coupez le contact
et attendez quelques instants avant
d’effectuer une nouvelle tentative.
F Attendez le retour au ralenti, puis
débranchez les câbles de secours dans
l’ordre inverse.
F Remettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
F Laissez tourner le moteur, véhicule roulant
ou à l'arrêt, au minimum 30 minutes afin
de permettre à la batterie d'atteindre un
niveau de charge suffisant.
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l’aide
d’une batterie de secours (externe ou d’un
autre véhicule) et de câbles de secours ou bien
à l'aide d'un booster de batterie.
Ne démarrez jamais le moteur en
branchant un chargeur de batterie.
N'utilisez jamais un booster de batterie
24 V ou supérieur.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12 V
et une capacité au minimum égale à
celle de la batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Eteignez tous les consommateurs
électriques des deux véhicules
(autoradio, essuie-vitres, feux,...).
Veillez à ce que les câbles de secours
ne passent pas à proximité des
parties mobiles du moteur (ventilateur,
courroie,...).
Ne débranchez pas la borne (+) quand
le moteur tourne. F
Soulevez le cache plastique de la
borne (+), si votre véhicule en est équipé.
F Connectez le câble rouge à la borne (+)
de la batterie en panne A (au niveau de
la partie métallique coudée), puis à la
borne (+) de la batterie de secours B ou du
b o o s t e r.
F Connectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours B ou du booster (ou au point de
masse du véhicule dépanneur).
F Connectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne. Certaines fonctionnalités, dont le
Stop & Start, ne sont pas disponibles
tant que la batterie n'a pas atteint un
niveau de charge suffisant.
8
En cas de panne

334
Recharger la batterie avec un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie :
- si vous effectuez essentiellement de courts
trajets,
- en prévision d'une immobilisation
prolongée de plusieurs semaines.
Consultez le réseau PEUGEOT ou un atelier
qualifié. F
Coupez le contact.
F Eteignez tous les consommateurs
électriques (autoradio, feux, essuie-
vitres, ...).
F Eteignez le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter
toute étincelle dangereuse.
F Vérifiez le bon état des câbles du chargeur.
F Si votre véhicule en est équipé, soulevez le
cache plastique de la borne (+).
F Connectez les câbles du chargeur B
comme suit :
- le câble rouge positif (+) à la borne (+) de
la batterie A ,
- le câble noir négatif (-) au point de
masse C du véhicule.
F À la fin de l'opération de charge, éteignez
le chargeur B avant de déconnecter les
câbles de la batterie A .
Si vous envisagez de recharger vous-
même la batterie de votre véhicule,
utilisez uniquement un chargeur
compatible avec les batteries au plomb,
d'une tension nominale de 12 V.
En présence de cette étiquette, il est
impératif d'utiliser uniquement un
chargeur 12 V, au risque de provoquer
la dégradation irréversible des
équipements électriques liés au Stop
&
Start. Respectez les instructions d'utilisation
fournies par le fabricant du chargeur.
N'inversez jamais les polarités.
N'essayez jamais de recharger une
batterie gelée - Risque d'explosion !
Si la batterie a gelé, faites-la contrôler
par le réseau PEUGEOT ou par un
atelier qualifié qui vérifiera que les
composants internes n'ont pas été
endommagés et que le conteneur ne
s'est pas fissuré, ce qui impliquerait
un risque de fuite d'acide toxique et
corrosif.
Il n'est pas nécessaire de débrancher
la batterie.
En cas de panne

335
Débranchement de la batterie
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de
nouveau disponible qu'après une
immobilisation continue du véhicule,
dont la durée dépendra de la
température ambiante et de l'état de
charge de la batterie ( jusqu'à environ
8 heures).
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie :
F
fermez tous les ouvrants (portes, hayon,
vitres, toit),
F éteignez tous les consommateurs
électriques (autoradio, essuie-vitres,
feux, ...),
F coupez le contact et respectez un délai
d'attente de quatre minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne (+).
Après rebranchement
Après rebranchement de la batterie, mettez
le contact et attendez 1 minute avant de
démarrer, afin de permettre l'initialisation des
systèmes électroniques.
Toutefois, si après cette manipulation de
légères perturbations subsistent, consultez le
réseau PEUGEOT ou un atelier qualifié.
En vous reportant à la rubrique
correspondante, vous devez réinitialiser vous-
même certains équipements, tels que :
- la clé à télécommande ou la clé
électronique (selon version),
- le toit ouvrant et son rideau d'occultation
électrique,
- les lève-vitres électriques,
- la date et l'heure,
- les stations de radio mémorisées.
Cosse à verrouillage rapide
Débranchement de la borne (+)
F Relevez la palette A au maximum pour
déverrouiller le collier B .
F Enlevez le collier B en le soulevant. Rebranchement de la borne (+)
F
Relevez la palette A au maximum.
F Replacez le collier B ouvert sur la
borne (+).
F Appuyez sur le collier B jusqu'en butée.
F Abaissez la palette A pour verrouiller le
collier B .
Ne forcez pas en appuyant sur
la palette, car si le collier est mal
positionné, le verrouillage est
alors impossible ; recommencez la
procédure.
8
En cas de panne

336
Remorquage du véhicule
L'anneau de remorquage est rangé dans une
boîte à outils, sous le plancher de coffre.
Pour plus d'informations sur l'accès à
l'Outillage de bord , reportez-vous à la
rubrique correspondante.
Accès à l'outillage Consignes générales
Dans les cas suivants, faites
impérativement appel à un professionnel
pour le remorquage :
- véhicule en panne sur autoroute ou sur
voie rapide,
- véhicule à quatre roues motrices,
- impossibilité de mettre la boîte de
vitesses au point mort, de débloquer
la direction, de desserrer le frein de
stationnement,
- remorquage avec deux roues au sol
seulement,
- absence de barre de remorquage
homologuée...
Mode opératoire pour faire remorquer son véhicule ou remorquer un autre véhicule avec un dispositif mécanique amovible.
Respectez la législation en vigueur dans
votre pays.
Vérifiez que le poids du véhicule tracteur
est supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un permis
de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, utilisez toujours une barre de
remorquage homologuée ; les cordes et les
sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il
n'y a plus d'assistance de freinage et de
direction.
En cas de panne

337

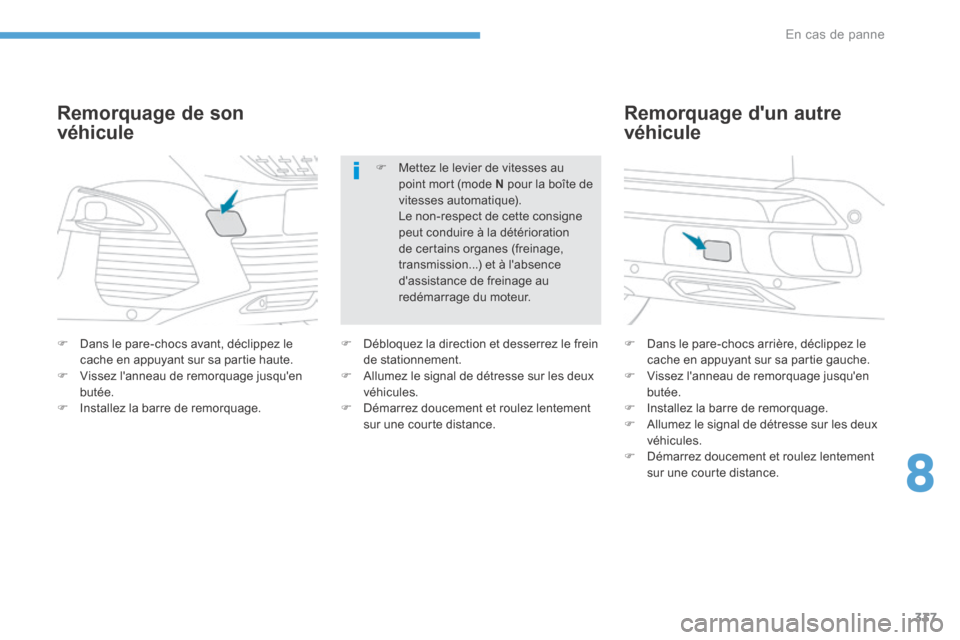

F Dans le pare-chocs avant, déclippez le
cache en appuyant sur sa partie haute.
F Vissez l'anneau de remorquage jusqu'en
butée.
F Installez la barre de remorquage.
Remorquage de son
véhicule
F Dans le pare-chocs arrière, déclippez le
cache en appuyant sur sa partie gauche.
F Vissez l'anneau de remorquage jusqu'en
butée.
F Installez la barre de remorquage.
F Allumez le signal de détresse sur les deux
véhicules.
F Démarrez doucement et roulez lentement
sur une courte distance.
Remorquage d'un autre
véhicule
F Débloquez la direction et desserrez le frein
de stationnement.
F Allumez le signal de détresse sur les deux
véhicules.
F Démarrez doucement et roulez lentement
sur une courte distance.F
Mettez le levier de vitesses au
point mort (mode N pour la boîte de
vitesses automatique).
Le non-respect de cette consigne
peut conduire à la détérioration
de certains organes (freinage,
transmission...) et à l'absence
d'assistance de freinage au
redémarrage du moteur.
8
En cas de panne

338
Motorisations et boîtes de vitesses essence
Moteurs essence1,2 PureTech 130 S&S1,6 THP 1501,6 THP 1601,6 THP 165 S&S
Boîtes de vitesses BVM6
(Manuelle
6 rapports) E AT 6
(Auto.
6 rapports) E AT 6
(Auto.
6 rapports) E AT 6
(Auto.
6 rapports) E AT 6
(Auto.
6 rapports)
Types variantes versions :
MR... M4... HNYH/S
HNYH/1S HNYW/S
HNY W/1S 5FEA
5FMA5GZW/S
Cylindrée (cm
3) 1 19 91 5981 5981 598
Alésage x course (mm) 75 x 90,577 x 85,877 x 85,877 x 85,8
Puiss. maxi* : norme CEE (kW) 9611 0120 121
Régime de puiss. maxi (tr/min) 5 5006 0506 000 6 000
Couple maxi : norme CEE (Nm) 230240240240
Régime de couple maxi (tr/min) 1 7501 4001 4001 400
Carburant Sans plombSans plombSans plombSans plomb
Catalyseur OuiOuiOuiOui
Capacités d'huile moteur (avec échange
cartouche) (en litres) 3,5
4,254,254,25
.../S : modèle équipé du Stop & Start.
.../1 : modèle équipé de pneumatiques à faible résistance au roulement.
*
La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne
(Directive 1999/99/CE).
Caractéristiques techniques
