299
Niveau du liquide lave-vitre
Complétez le niveau dès que cela est
nécessaire.
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l'eau.
En conditions hivernales, il est recommandé
d'utiliser du liquide à base d'alcool éthylique ou
de méthanol.
Niveau du liquide de
refroidissement
Vérifiez régulièrement le niveau du
liquide de refroidissement.
Un appoint de ce liquide entre deux Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l'arrêt du moteur pour intervenir.
En cas d'intervention urgente, afin d'éviter tout
risque de brûlure, munissez-vous d'un chiffon
et dévissez le bouchon de deux tours pour
laisser retomber la pression.
Lorsque celle-ci est retombée, retirez le
bouchon et complétez le niveau.
Le moto-ventilateur peut se mettre
en marche après l'arrêt du moteur :
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l'hélice.
révisions est normal.
Le contrôle et l'appoint doivent être faits
impérativement moteur froid.
Un niveau insuffisant présente des risques de
dommages importants pour votre moteur.
Le niveau de ce liquide doit se situer proche du
repère "MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du
repère "MINI", il est impératif de faire un
appoint.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
7
Informations pratiques
Page 302 of 566

300

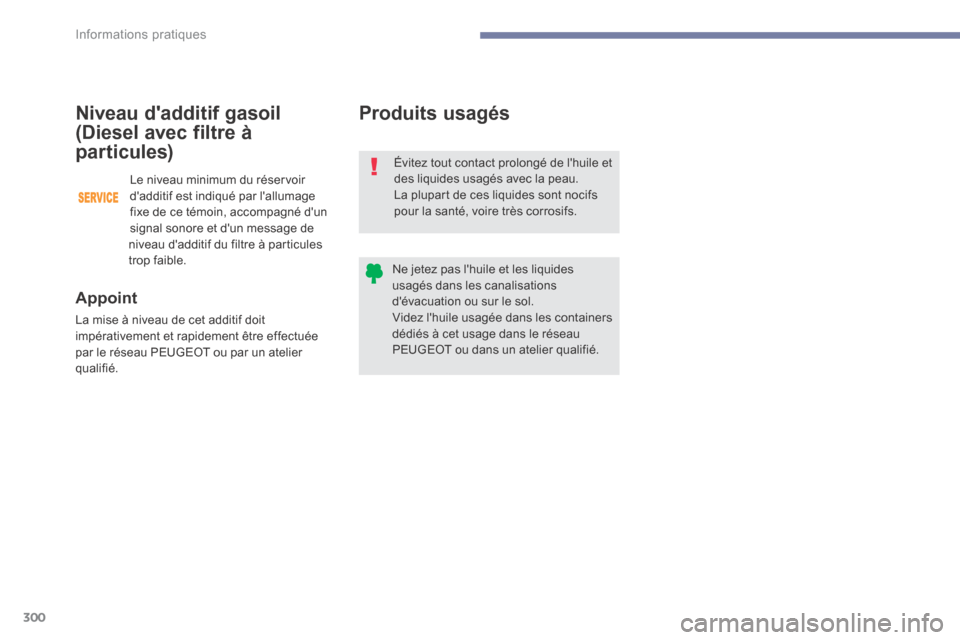

Produits usagés
Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les containers
dédiés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau PEUGEOT ou par un atelier
qualifié. Le niveau minimum du réservoir
d'additif est indiqué par l'allumage
fixe de ce témoin, accompagné d'un
signal sonore et d'un message de
niveau d'additif du filtre à particules
trop faible.
Niveau d'additif gasoil
(Diesel avec filtre à
par ticules)
Informations pratiques
Page 303 of 566

301

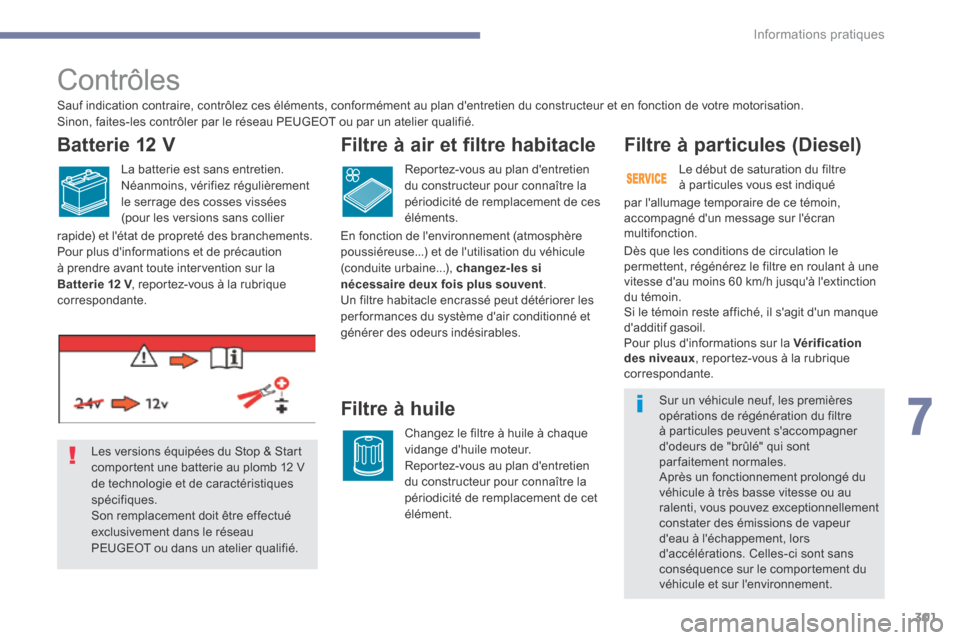

Contrôles
Filtre à particules (Diesel)
par l'allumage temporaire de ce témoin,
accompagné d'un message sur l'écran
multifonction.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau
PEUGEOT ou dans un atelier qualifié. Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60 km/h jusqu'à l'extinction
du témoin.
Si le témoin reste affiché, il s'agit d'un manque
d'additif gasoil.
Pour plus d'informations sur la Vérification
des niveaux
, reportez-vous à la rubrique
correspondante.
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du constructeur et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau PEUGEOT ou par un atelier qualifié.
Filtre à air et filtre habitacle
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
Filtre à huile
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement
le serrage des cosses vissées
(pour les versions sans collier
rapide) et l'état de propreté des branchements.
Pour plus d'informations et de précaution
à prendre avant toute intervention sur la
Batterie 12 V , reportez-vous à la rubrique
correspondante. En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent
.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables. Le début de saturation du filtre
à particules vous est indiqué
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur
d'eau à l'échappement, lors
d'accélérations. Celles-ci sont sans
conséquence sur le comportement du
véhicule et sur l'environnement.
7
Informations pratiques
Page 304 of 566

302
Boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Frein de stationnement
électrique
Ce système ne nécessite aucun
contrôle particulier. Néanmoins,
en cas de problème, n'hésitez pas
à faire vérifier le système par le
réseau PEUGEOT ou par un atelier
qualifié.
Plaquettes de freins
L'usure des freins dépend du style
de conduite, en particulier pour
les véhicules utilisés en ville, sur
courtes distances. Il peut être
État d'usure des disques de
freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau PEUGEOT ou un atelier
qualifié.Pour plus d'informations sur le Frein de
stationnement électrique
, reportez-vous à la
rubrique correspondante.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
N'utilisez que des produits
recommandés par PEUGEOT
ou des produits de qualité et de
caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que
le circuit de freinage, PEUGEOT
sélectionne et propose des produits
bien spécifiques.
Après un lavage du véhicule, de
l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques
et les plaquettes de frein : l'efficacité du
freinage peut être diminuée. Effectuez
de légères manœuvres de freinage
pour sécher et dégivrer les freins.
nécessaire de faire contrôler l'état des freins,
même entre les révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Informations pratiques
Page 305 of 566

303
AdBlue® et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation de
carburant de ses moteurs Diesel, PEUGEOT
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85% des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement. L'AdBlue
® est contenu dans un réservoir
spécifique d'environ 17 litres. Sa contenance
permet une autonomie de roulage d'environ
20 000 km. Un dispositif d'alerte se déclenche
automatiquement dès que le niveau de réserve
est atteint : vous pouvez alors parcourir environ
2 400 km avant que le réservoir ne soit vide.
À chaque visite d'entretien programmé de votre
véhicule dans le réseau PEUGEOT ou dans
un atelier qualifié, le remplissage du réservoir
d'AdBlue
® sera effectué pour permettre le bon
fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance de votre véhicule dépasse le seuil
de 20 000 km, il est nécessaire d'effectuer un
appoint en AdBlue. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6 : votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié : après 1 100 km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
Dans les deux cas, un indicateur
d'autonomie vous permet de connaître
la distance que vous pourrez parcourir
avant l'immobilisation du véhicule.
Gel de l'AdBlue
®
L'AdBlue® gèle à des températures
inférieures à -11°C environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
®
qui vous permet de rouler dans toutes
les conditions climatiques.
7
Informations pratiques
Page 306 of 566

304

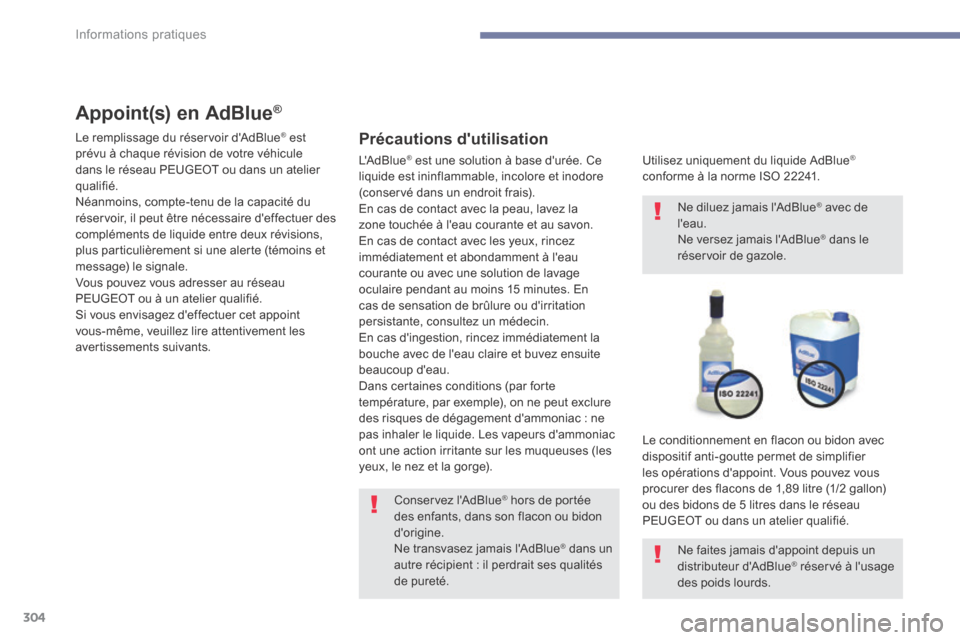

Appoint(s) en AdBlue®
Précautions d'utilisation
Utilisez uniquement du liquide AdBlue®
conforme à la norme ISO 22241.
Le conditionnement en flacon ou bidon avec
dispositif anti-goutte permet de simplifier
les opérations d'appoint. Vous pouvez vous
procurer des flacons de 1,89 litre (1/2 gallon)
ou des bidons de 5 litres dans le réseau
PEUGEOT ou dans un atelier qualifié.
Conservez l'AdBlue
® hors de portée
des enfants, dans son flacon ou bidon
d'origine.
Ne transvasez jamais l'AdBlue
® dans un
autre récipient : il perdrait ses qualités
de pureté. Ne diluez jamais l'AdBlue
® avec de
l'eau.
Ne versez jamais l'AdBlue
® dans le
réservoir de gazole.
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue
® réservé à l'usage
des poids lourds.
Le remplissage du réservoir d'AdBlue
® est
prévu à chaque révision de votre véhicule
dans le réseau PEUGEOT ou dans un atelier
qualifié.
Néanmoins, compte-tenu de la capacité du
réservoir, il peut être nécessaire d'effectuer des
compléments de liquide entre deux révisions,
plus particulièrement si une alerte (témoins et
message) le signale.
Vous pouvez vous adresser au réseau
PEUGEOT ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, veuillez lire attentivement les
avertissements suivants. L'AdBlue
® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conservé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15 minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac : ne
pas inhaler le liquide. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
Informations pratiques
Page 307 of 566

305

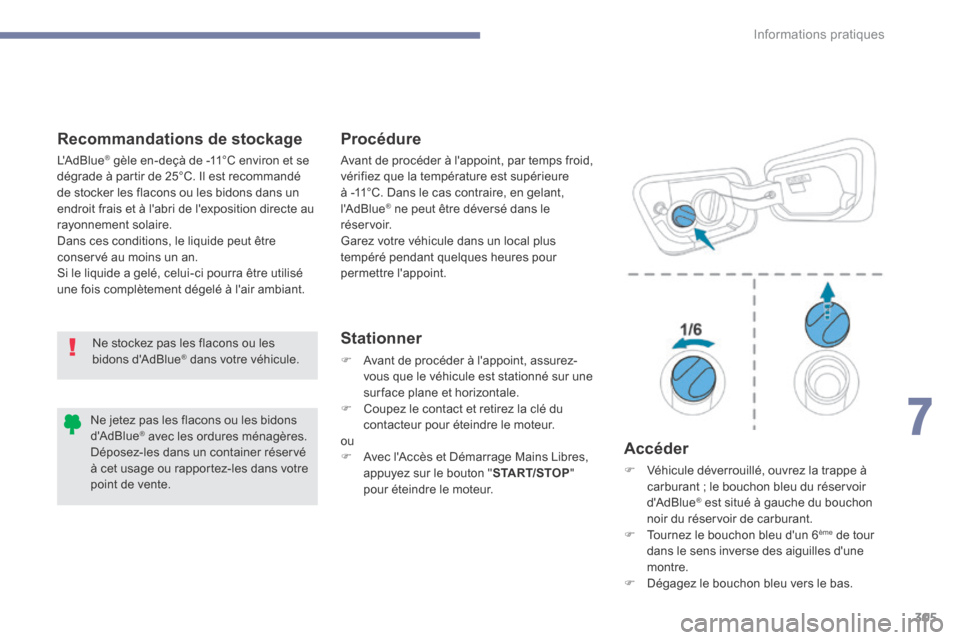

Recommandations de stockageProcédure
Stationner
F Avant de procéder à l'appoint, assurez-
vous que le véhicule est stationné sur une
surface plane et horizontale.
F Coupez le contact et retirez la clé du
contacteur pour éteindre le moteur.
ou
F Avec l'Accès et Démarrage Mains Libres,
appuyez sur le bouton " START/STOP"
pour éteindre le moteur.
Accéder
F Véhicule déverrouillé, ouvrez la trappe à
carburant ; le bouchon bleu du réservoir
d'AdBlue
® est situé à gauche du bouchon
noir du réservoir de carburant.
F Tournez le bouchon bleu d'un 6
ème de tour
dans le sens inverse des aiguilles d'une
montre.
F Dégagez le bouchon bleu vers le bas.
Ne stockez pas les flacons ou les
bidons d'AdBlue
® dans votre véhicule.
Avant de procéder à l'appoint, par temps froid,
vérifiez que la température est supérieure
à -11°C. Dans le cas contraire, en gelant,
l'AdBlue
® ne peut être déversé dans le
réservoir.
Garez votre véhicule dans un local plus
tempéré pendant quelques heures pour
permettre l'appoint.
L'AdBlue
® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de stocker les flacons ou les bidons dans un
endroit frais et à l'abri de l'exposition directe au
rayonnement solaire.
Dans ces conditions, le liquide peut être
conservé au moins un an.
Si le liquide a gelé, celui-ci pourra être utilisé
une fois complètement dégelé à l'air ambiant.
Ne jetez pas les flacons ou les bidons
d'AdBlue
® avec les ordures ménagères.
Déposez-les dans un container réservé
à cet usage ou rapportez-les dans votre
point de vente.
7
Informations pratiques
Page 308 of 566

306

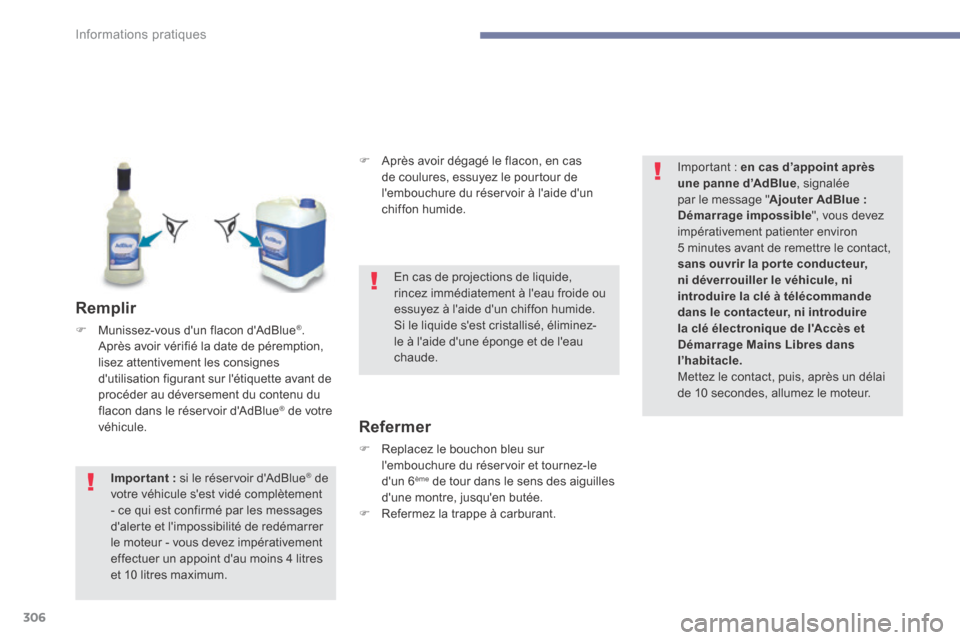

Remplir
F Munissez-vous d'un flacon d'AdBlue®.
Après avoir vérifié la date de péremption,
lisez attentivement les consignes
d'utilisation figurant sur l'étiquette avant de
procéder au déversement du contenu du
flacon dans le réservoir d'AdBlue
® de votre
véhicule. F
Après avoir dégagé le flacon, en cas
de coulures, essuyez le pourtour de
l'embouchure du réservoir à l'aide d'un
chiffon humide.
Refermer
F Replacez le bouchon bleu sur
l'embouchure du réservoir et tournez-le
d'un 6
ème de tour dans le sens des aiguilles
d'une montre, jusqu'en butée.
F Refermez la trappe à carburant.
Important
: si le réservoir d'AdBlue® de
votre véhicule s'est vidé complètement
- ce qui est confirmé par les messages
d'alerte et l'impossibilité de redémarrer
le moteur - vous devez impérativement
effectuer un appoint d'au moins 4 litres
et 10 litres maximum. En cas de projections de liquide,
rincez immédiatement à l'eau froide ou
essuyez à l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, éliminez-
le à l'aide d'une éponge et de l'eau
chaude.
Important :
en cas d’appoint après
une panne d’AdBlue , signalée
par le message " Ajouter AdBlue :
Démarrage impossible ", vous devez
impérativement patienter environ
5 minutes avant de remettre le contact,
sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni
introduire la clé à télécommande
dans le contacteur, ni introduire
la clé électronique de l'Accès et
Démarrage Mains Libres dans
l’habitacle.
Mettez le contact, puis, après un délai
de 10 secondes, allumez le moteur.
Informations pratiques
Page 309 of 566

307
Triangle de présignalisation
Par mesure de sécurité, avant de descendre du véhicule, pour monter et installer le triangle, allumez les feux de détresse et enfilez votre gilet de
sécurité.
Compartiment de
rangement
Un compartiment est aménagé dans
la garniture intérieure du hayon pour le
rangement d'un triangle.
F Ouvrez le hayon.
F Déverrouillez le couvercle en tournant la
vis d'un quart de tour vers la gauche.
Pour les autres versions, reportez-vous
aux instructions de montage fournies
avec le triangle.
Montage du triangle
Pour les versions équipées d'un triangle
d'origine :
F sortez le triangle de son étui,
F dépliez les pieds,
F relevez les deux côtés du triangle,
F clippez-les ensemble pour finir
l'assemblage.
Installation du triangle
F Installez le triangle derrière le véhicule, en
vous conformant à la législation en vigueur
localement.
8
En cas de panne
Page 310 of 566

308

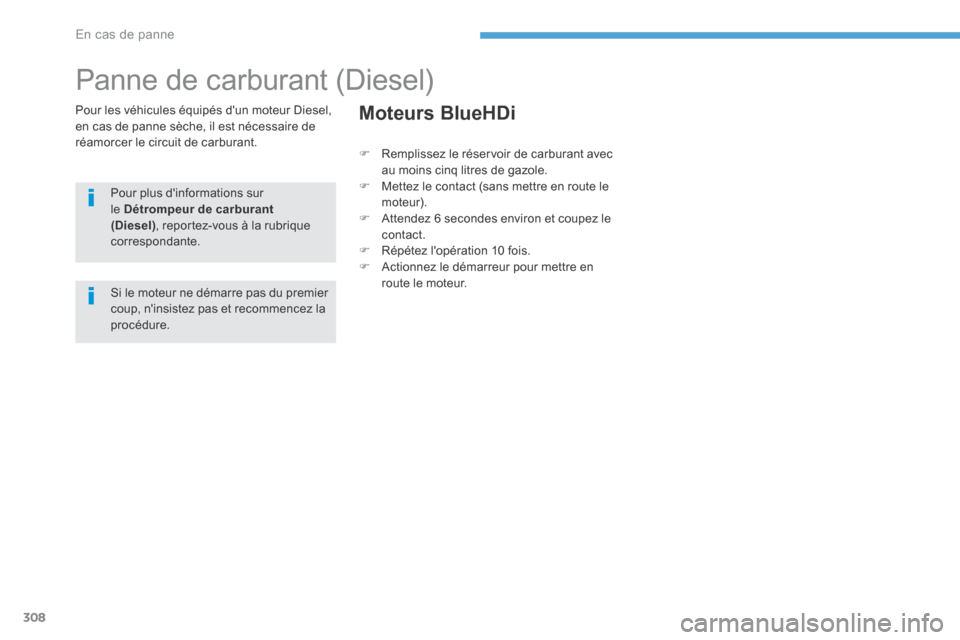

Panne de carburant (Diesel)
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.Pour plus d'informations sur
le Détrompeur de carburant
(Diesel) , reportez-vous à la rubrique
correspondante.Moteurs BlueHDi
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure. F
Remplissez le réservoir de carburant avec
au moins cinq litres de gazole.
F Mettez le contact (sans mettre en route le
moteur).
F Attendez 6 secondes environ et coupez le
contact.
F Répétez l'opération 10 fois.
F Actionnez le démarreur pour mettre en
route le moteur.
En cas de panne
