309

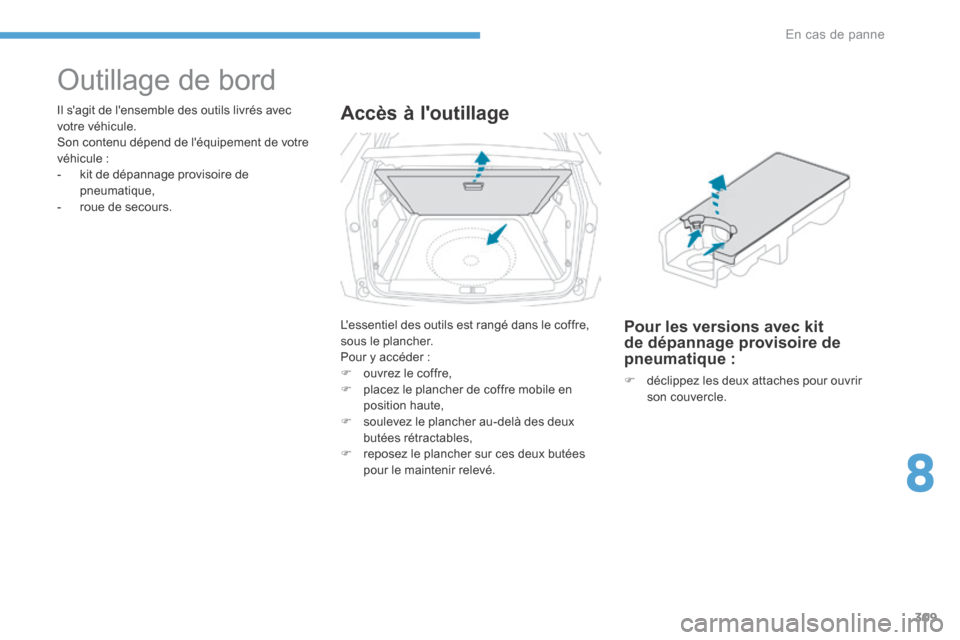

Outillage de bord
Il s'agit de l'ensemble des outils livrés avec
votre véhicule.
Son contenu dépend de l'équipement de votre
véhicule :
- kit de dépannage provisoire de
pneumatique,
- roue de secours.Accès à l'outillage
L'essentiel des outils est rangé dans le coffre,
sous le plancher.
Pour y accéder :
F ouvrez le coffre,
F placez le plancher de coffre mobile en
position haute,
F soulevez le plancher au-delà des deux
butées rétractables,
F reposez le plancher sur ces deux butées
pour le maintenir relevé.Pour les versions avec kit
de dépannage provisoire de
pneumatique :
F déclippez les deux attaches pour ouvrir
son couvercle.
8
En cas de panne
Page 312 of 566

310

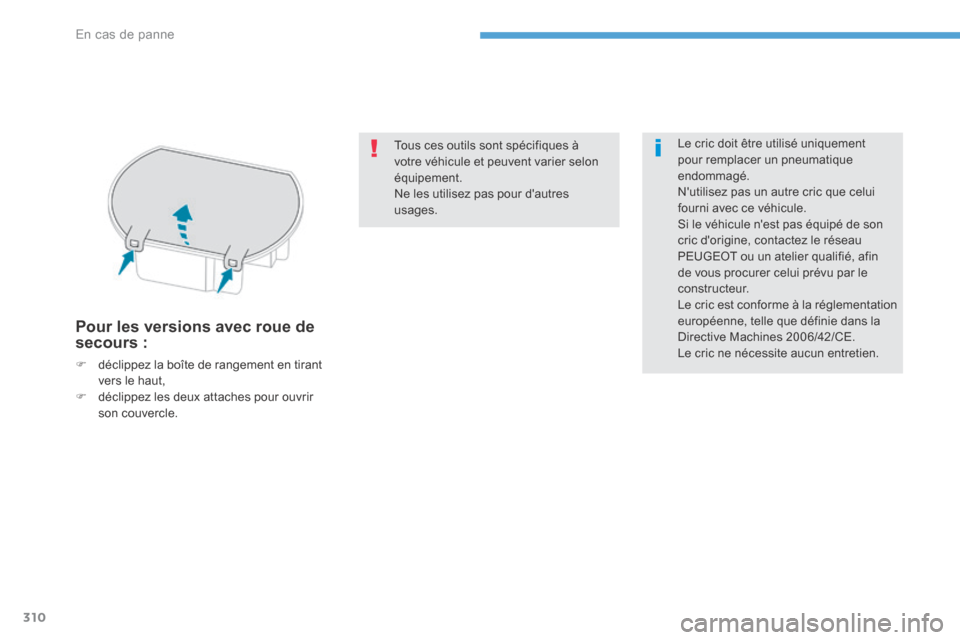

Pour les versions avec roue de
secours :
F déclippez la boîte de rangement en tirant
vers le haut,
F déclippez les deux attaches pour ouvrir
son couvercle. Tous ces outils sont spécifiques à
votre véhicule et peuvent varier selon
équipement.
Ne les utilisez pas pour d'autres
usages.
Le cric doit être utilisé uniquement
pour remplacer un pneumatique
endommagé.
N'utilisez pas un autre cric que celui
fourni avec ce véhicule.
Si le véhicule n'est pas équipé de son
cric d'origine, contactez le réseau
PEUGEOT ou un atelier qualifié, afin
de vous procurer celui prévu par le
constructeur.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
Le cric ne nécessite aucun entretien.
En cas de panne
Page 313 of 566

311

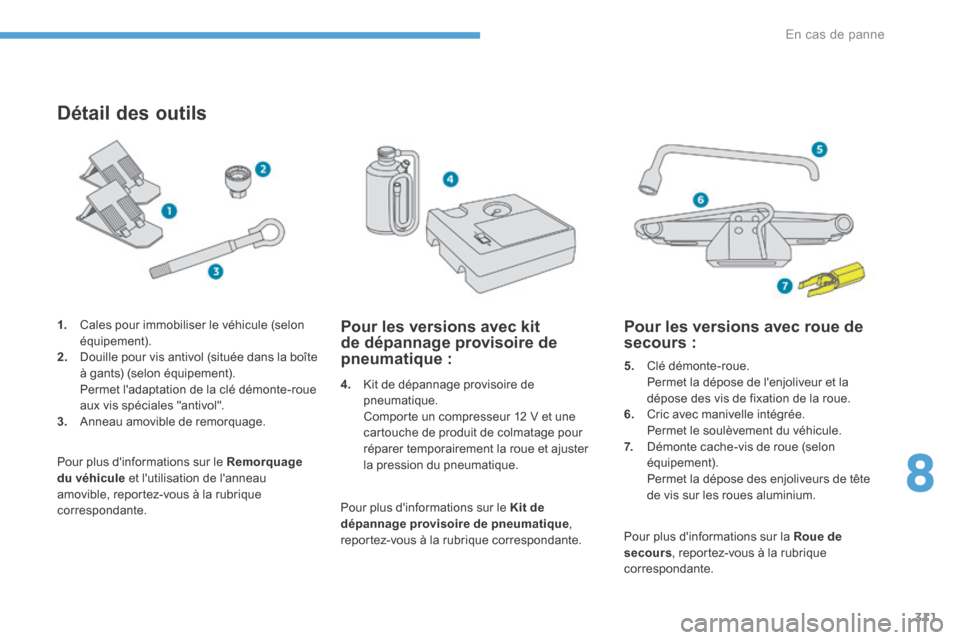

Détail des outils
4. Kit de dépannage provisoire de
pneumatique.
Comporte un compresseur 12 V et une
cartouche de produit de colmatage pour
réparer temporairement la roue et ajuster
la pression du pneumatique.
Pour plus d'informations sur le Remorquage
du véhicule
et l'utilisation de l'anneau
amovible, reportez-vous à la rubrique
correspondante. 1. Cales pour immobiliser le véhicule (selon
équipement).
2. Douille pour vis antivol (située dans la boîte
à gants) (selon équipement).
Permet l'adaptation de la clé démonte-roue
aux vis spéciales "antivol".
3. Anneau amovible de remorquage.
Pour les versions avec kit
de dépannage provisoire de
pneumatique :
Pour plus d'informations sur le Kit de
dépannage provisoire de pneumatique ,
reportez-vous à la rubrique correspondante.
Pour les versions avec roue de
secours :
5. Clé démonte-roue.
Permet la dépose de l'enjoliveur et la
dépose des vis de fixation de la roue.
6. Cric avec manivelle intégrée.
Permet le soulèvement du véhicule.
7. Démonte cache-vis de roue (selon
équipement).
Permet la dépose des enjoliveurs de tête
de vis sur les roues aluminium.
Pour plus d'informations sur la Roue de
secours , reportez-vous à la rubrique
correspondante.
8
En cas de panne
Page 314 of 566

312

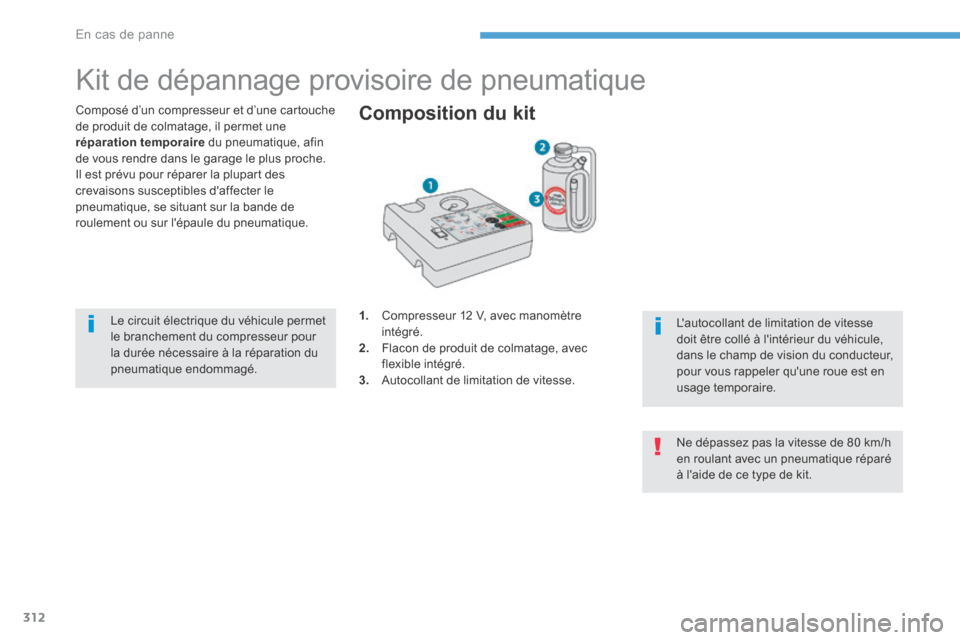

Kit de dépannage provisoire de pneumatique
Composé d’un compresseur et d’une cartouche
de produit de colmatage, il permet une
réparation temporaire du pneumatique, afin
de vous rendre dans le garage le plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d'affecter le
pneumatique, se situant sur la bande de
roulement ou sur l'épaule du pneumatique.Composition du kit
1. Compresseur 12 V, avec manomètre
intégré.
2. Flacon de produit de colmatage, avec
flexible intégré.
3. Autocollant de limitation de vitesse. L'autocollant de limitation de vitesse
doit être collé à l'intérieur du véhicule,
dans le champ de vision du conducteur,
pour vous rappeler qu'une roue est en
usage temporaire.
Ne dépassez pas la vitesse de 80 km/h
en roulant avec un pneumatique réparé
à l'aide de ce type de kit.
Le circuit électrique du véhicule permet
le branchement du compresseur pour
la durée nécessaire à la réparation du
pneumatique endommagé.
En cas de panne
Page 315 of 566

313

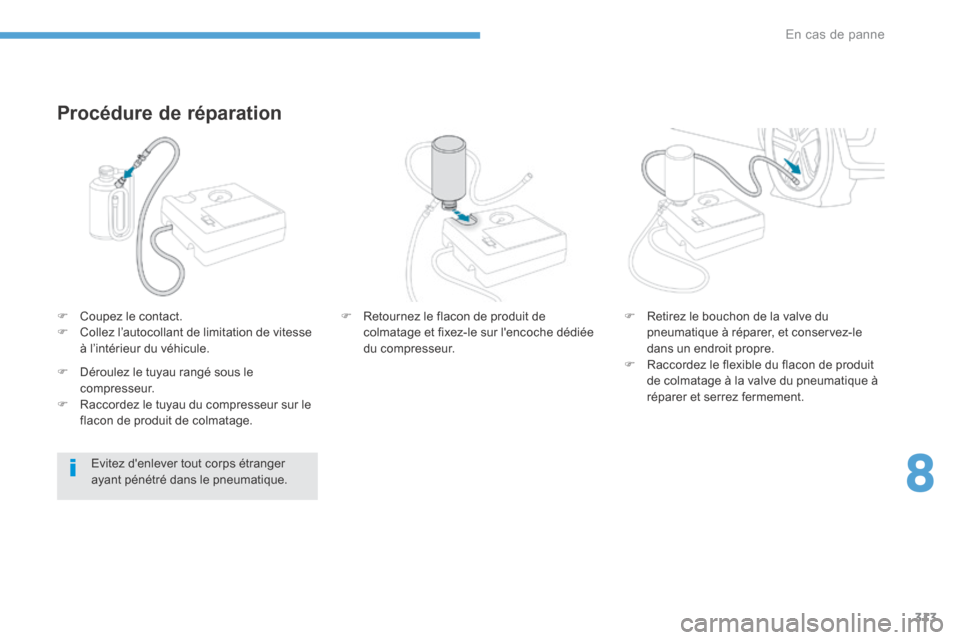

Procédure de réparation
F Coupez le contact.
F Collez l’autocollant de limitation de vitesse
à l’intérieur du véhicule.
Evitez d'enlever tout corps étranger
ayant pénétré dans le pneumatique.
F
Déroulez le tuyau rangé sous le
compresseur.
F Raccordez le tuyau du compresseur sur le
flacon de produit de colmatage. F
Retirez le bouchon de la valve du
pneumatique à réparer, et conservez-le
dans un endroit propre.
F Raccordez le flexible du flacon de produit
de colmatage à la valve du pneumatique à
réparer et serrez fermement.
F
Retournez le flacon de produit de
colmatage et fixez-le sur l'encoche dédiée
du compresseur.
8
En cas de panne
Page 316 of 566

314
Si au bout de cinq à sept minutes
environ, vous ne parvenez pas à
atteindre cette pression, c'est que le
pneumatique n’est pas réparable ;
consultez le réseau PEUGEOT ou un
atelier qualifié pour le dépannage de
votre véhicule.
Faites attention, le produit de colmatage
est nocif en cas d’ingestion et irritant
pour les yeux.
Tenez ce produit hors de portée des
enfants.
La date limite d’utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne jetez pas le flacon
dans la nature, rapportez-le dans le
réseau PEUGEOT ou à un organisme
chargé de sa récupération.
N’oubliez pas de vous réapprovisionner
avec un nouveau flacon disponible dans
le réseau PEUGEOT ou dans un atelier
qualifié.
F
Vérifiez que l’interrupteur du compresseur
est basculé sur la position " O".
F Déroulez complètement le fil électrique,
rangé sous le compresseur.
F Connectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F Mettez le contact. F
Mettez en marche le compresseur en
basculant l’interrupteur sur la position " I"
jusqu’à ce que la pression du pneumatique
atteigne 2,0 bars.
Le produit de colmatage est injecté
sous pression dans le pneumatique ;
ne débranchez pas le tuyau de la
valve pendant cette opération (risque
d’éclaboussures).
Seules les prises 12 V situées à l'avant du véhicule et dans le coffre peuvent être utilisées
pour le branchement du compresseur.
La prise 12 V située à l'arrière de la console centrale n'est pas adaptée à cette utilisation.
En cas de panne
Page 317 of 566

315

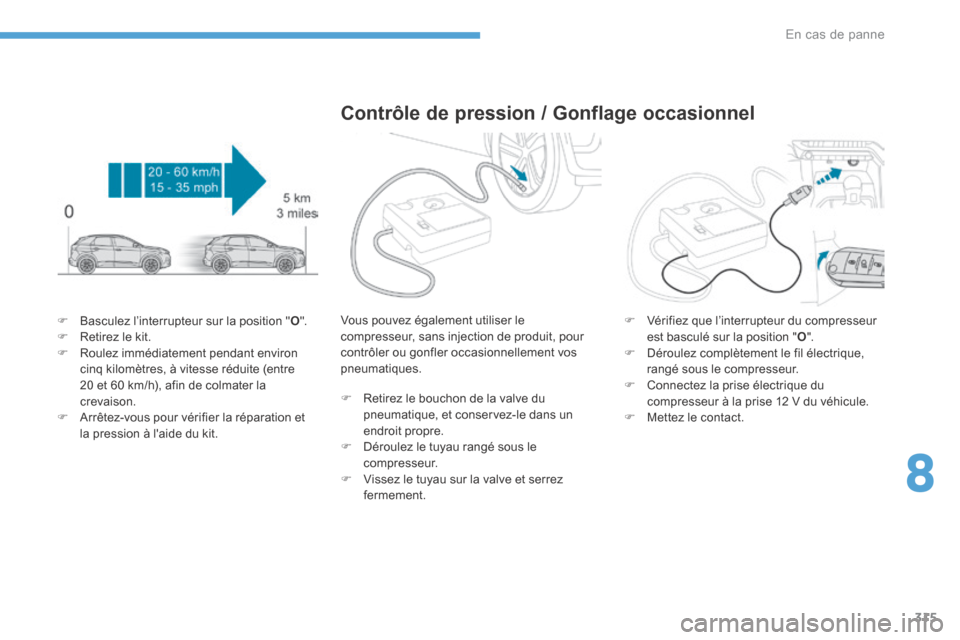

F Basculez l’interrupteur sur la position " O".
F Retirez le kit.
F Roulez immédiatement pendant environ
cinq kilomètres, à vitesse réduite (entre
20 et 60 km/h), afin de colmater la
crevaison.
F Arrêtez-vous pour vérifier la réparation et
la pression à l'aide du kit.
Contrôle de pression / Gonflage occasionnel
Vous pouvez également utiliser le
compresseur, sans injection de produit, pour
contrôler ou gonfler occasionnellement vos
pneumatiques.
F Retirez le bouchon de la valve du
pneumatique, et conservez-le dans un
endroit propre.
F Déroulez le tuyau rangé sous le
compresseur.
F Vissez le tuyau sur la valve et serrez
fermement. F
Vérifiez que l’interrupteur du compresseur
est basculé sur la position " O".
F Déroulez complètement le fil électrique,
rangé sous le compresseur.
F Connectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F Mettez le contact.
8
En cas de panne
Page 318 of 566

316
F Mettez en marche le compresseur en
basculant l’interrupteur sur la position " I"
et ajustez la pression, conformément à
l’étiquette de pression des pneumatiques
du véhicule.
Pour dégonfler : appuyez sur le bouton
noir situé sur le tuyau du compresseur, au
niveau du raccord de valve.
F Une fois la pression atteinte, basculez
l’interrupteur sur la position " O".
F Retirez le kit, puis rangez-le. La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette.
En cas de modification de la pression
d'un ou de plusieurs pneumatiques,
il est nécessaire de réinitialiser le
système de détection de sous-gonflage.
Pour plus d'informations sur la
Détection de sous-gonflage
,
reportez-vous à la rubrique
correspondante.
En cas de panne
Page 319 of 566

317

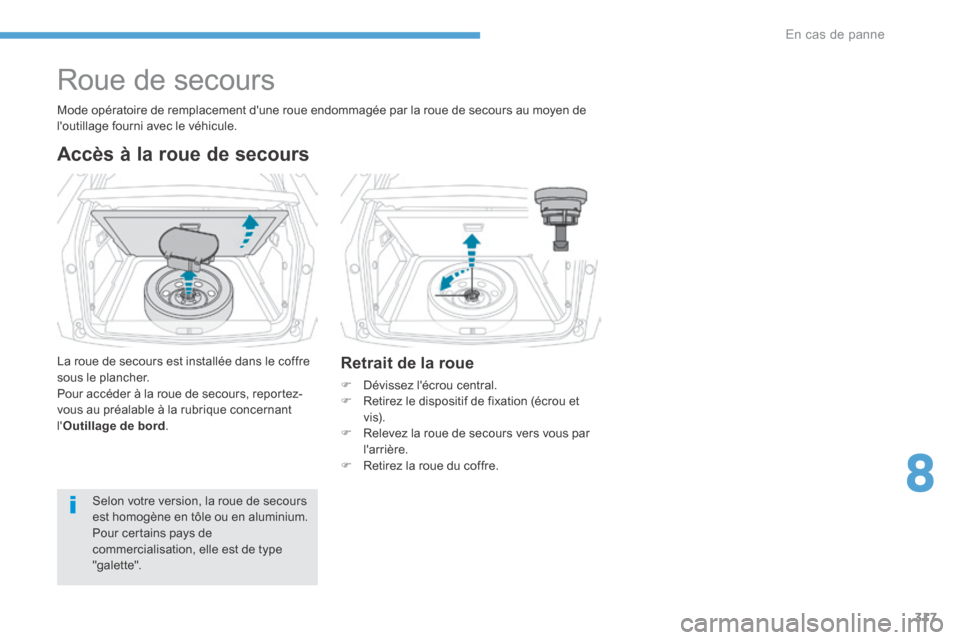

Roue de secours
Accès à la roue de secours
La roue de secours est installée dans le coffre
sous le plancher.
Pour accéder à la roue de secours, reportez-
vous au préalable à la rubrique concernant
l'Outillage de bord .
Selon votre version, la roue de secours
est homogène en tôle ou en aluminium.
Pour certains pays de
commercialisation, elle est de type
"galet te".
Mode opératoire de remplacement d'une roue endommagée par la roue de secours au moyen de
l'outillage fourni avec le véhicule.Retrait de la roue
F
Dévissez l'écrou central.
F Retirez le dispositif de fixation (écrou et
v i s).
F Relevez la roue de secours vers vous par
l'arrière.
F Retirez la roue du coffre.
8
En cas de panne
Page 320 of 566

318
Remise en place de la roue
F Remettez en place la roue dans son
logement.
F Dévissez de quelques tours l'écrou sur la
vis.
F Mettez en place le dispositif de fixation
(écrou et vis) au centre de la roue.
Détection de sous-gonflage
La roue de secours ne possède pas de
c a p t e u r.
La réparation de la roue crevée doit être
effectuée par le réseau PEUGEOT ou
par un atelier qualifié.
F Serrez à fond jusqu'au cliquetis l'écrou
central pour bien maintenir la roue.
F Remettez en place la boîte à outils au
centre de la roue et clippez-la.
