Peugeot 301 2015 Kullanım Kılavuzu (in Turkish)

139
301_tr_Chap09_info-pratiques_ed01-2014

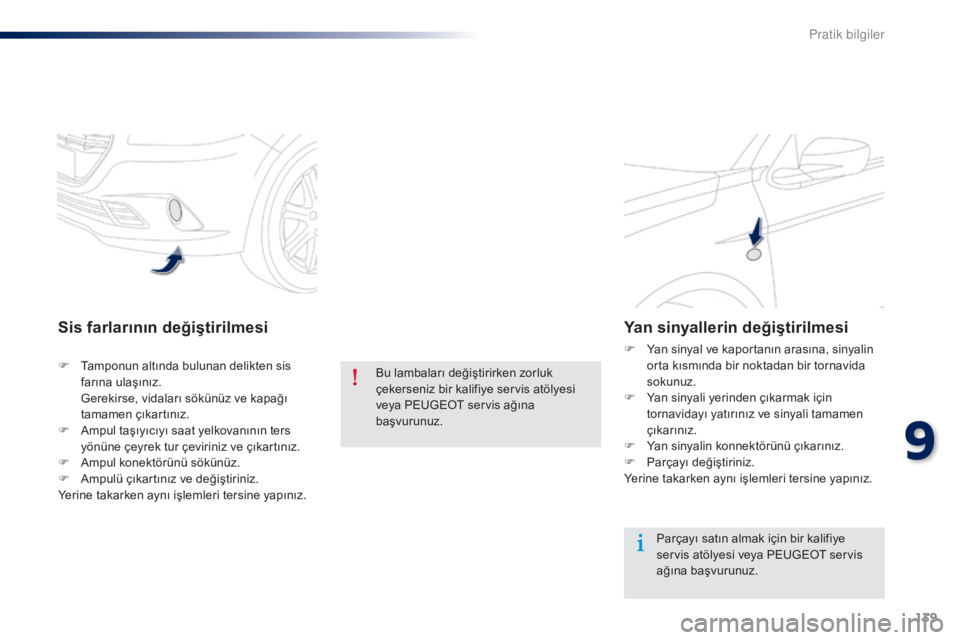

Sis farlarının değiştirilmesi
F Tamponun altında bulunan delikten sis
farına ulaşınız.
G

erekirse, vidaları sökünüz ve kapağı
tamamen çıkartınız.
F

A
mpul taşıyıcıyı saat yelkovanının ters
yönüne çeyrek tur çeviriniz ve çıkartınız.
F

A
mpul konektörünü sökünüz.
F

A
mpulü çıkartınız ve değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız. Bu lambaları değiştirirken zorluk
çekerseniz bir kalifiye servis atölyesi
veya PEUGEOT servis ağına
başvurunuz.
Yan sinyallerin değiştirilmesi
F Yan sinyal ve kaportanın arasına, sinyalin
orta kısmında bir noktadan bir tornavida
sokunuz.
F

Y
an sinyali yerinden çıkarmak için
tornavidayı yatırınız ve sinyali tamamen
çıkarınız.
F

Y
an sinyalin konnektörünü çıkarınız.
F

P
arçayı değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.
Parçayı satın almak için bir kalifiye
servis atölyesi veya PEUGEOT servis
ağına başvurunuz.
9
P

140
301_tr_Chap09_info-pratiques_ed01-2014

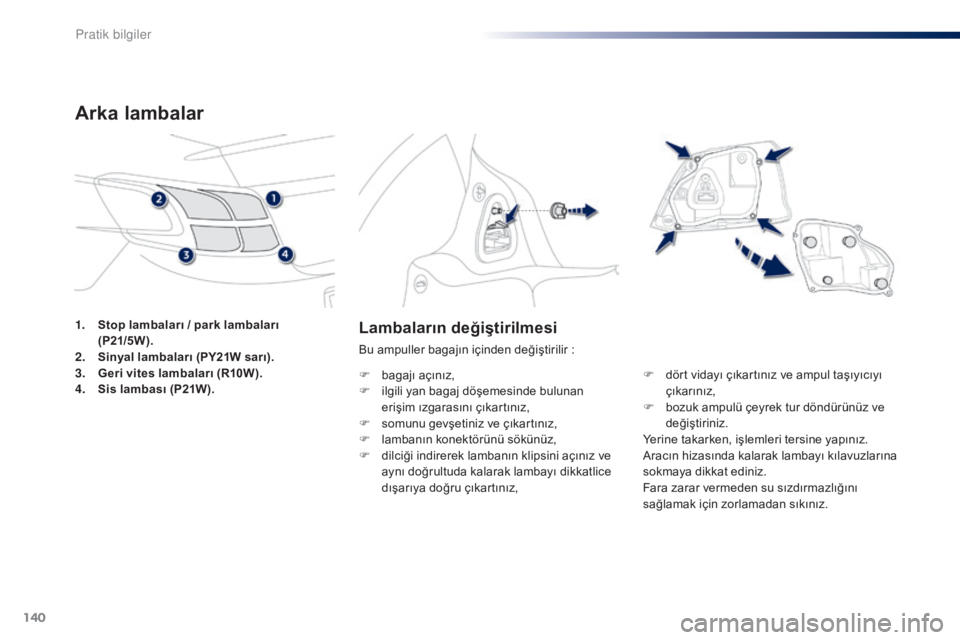

Lambaların değiştirilmesi
Bu ampuller bagajın içinden değiştirilir :
F
b
agajı açınız,
F

i
lgili yan bagaj döşemesinde bulunan
erişim ızgarasını çıkartınız,
F

s
omunu gevşetiniz ve çıkartınız,
F

l
ambanın konektörünü sökünüz,
F

d
ilciği indirerek lambanın klipsini açınız ve
aynı doğrultuda kalarak lambayı dikkatlice
dışarıya doğru çıkartınız, F

d
ört vidayı çıkartınız ve ampul taşıyıcıyı
çıkarınız,
F

b
ozuk ampulü çeyrek tur döndürünüz ve
değiştiriniz.
Yerine takarken, işlemleri tersine yapınız.
Aracın hizasında kalarak lambayı kılavuzlarına
sokmaya dikkat ediniz.
Fara zarar vermeden su sızdırmazlığını
sağlamak için zorlamadan sıkınız.
1.
S

top
 
lambaları
 
/
 
park
 
lambaları
 
 
(P21/5W ).
2. S
inyal
 
lambaları
 
(PY21W
 
sarı).
3.
G

eri
 v

ites
 la

mbaları (R10W ).
4.
S

is
 
lambası
 
(P21W).
Arka lambalar
Pratik bilgiler

141
301_tr_Chap09_info-pratiques_ed01-2014

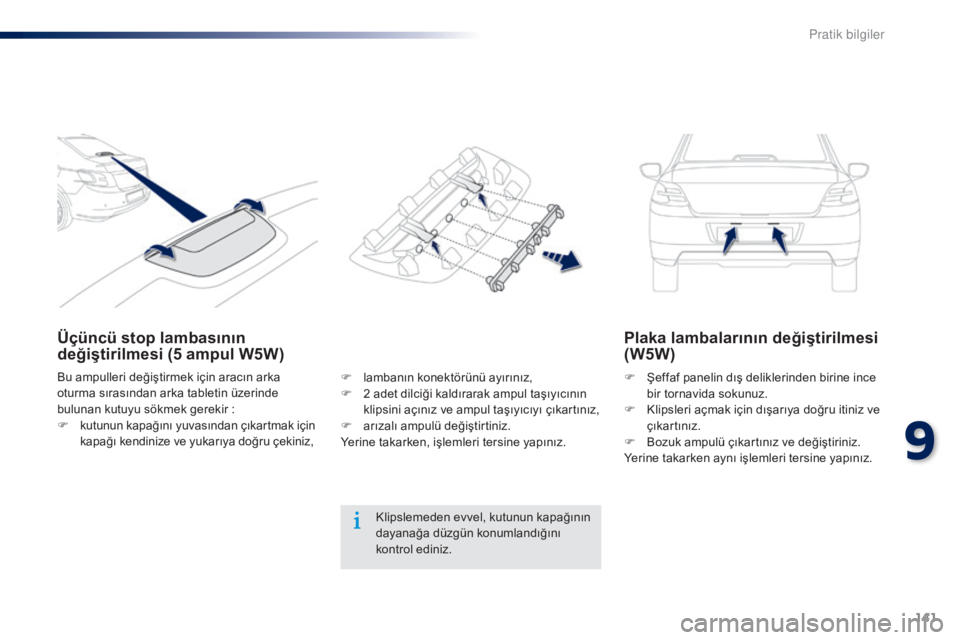

Üçüncü stop lambasının değiştirilmesi   (5   ampul   W5W) Plaka la
mbalarının d eğiştirilmesi (
W5W)
F Şeffaf panelin dış deliklerinden birine ince
bir tornavida sokunuz.
F

K
lipsleri açmak için dışarıya doğru itiniz ve
çıkartınız.
F

B
ozuk ampulü çıkartınız ve değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.
Klipslemeden evvel, kutunun kapağının
dayanağa düzgün konumlandığını
kontrol ediniz.
Bu ampulleri değiştirmek için aracın arka
oturma sırasından arka tabletin üzerinde
bulunan kutuyu sökmek gerekir

:
F

k

utunun kapağını yuvasından çıkartmak için
kapağı kendinize ve yukarıya doğru çekiniz, F
l
ambanın konektörünü ayırınız,
F
2 a
det dilciği kaldırarak ampul taşıyıcının
klipsini açınız ve ampul taşıyıcıyı çıkartınız,
F

ar

ızalı ampulü değiştirtiniz.
Yerine takarken, işlemleri tersine yapınız.
9
P

142
301_tr_Chap09_info-pratiques_ed01-2014

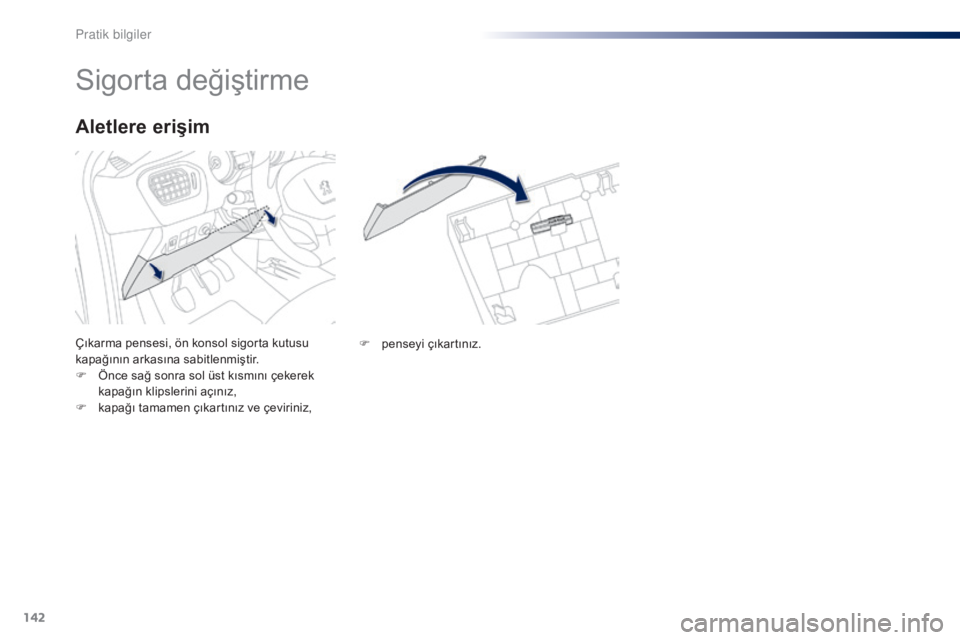

Sigorta değiştirme
Çıkarma pensesi, ön konsol sigorta kutusu
kapağının arkasına sabitlenmiştir.
F
Ö
nce sağ sonra sol üst kısmını çekerek
kapağın klipslerini açınız,
F

k
apağı tamamen çıkartınız ve çeviriniz,
Aletlere erişim
F penseyi çıkartınız.
P

143
301_tr_Chap09_info-pratiques_ed01-2014

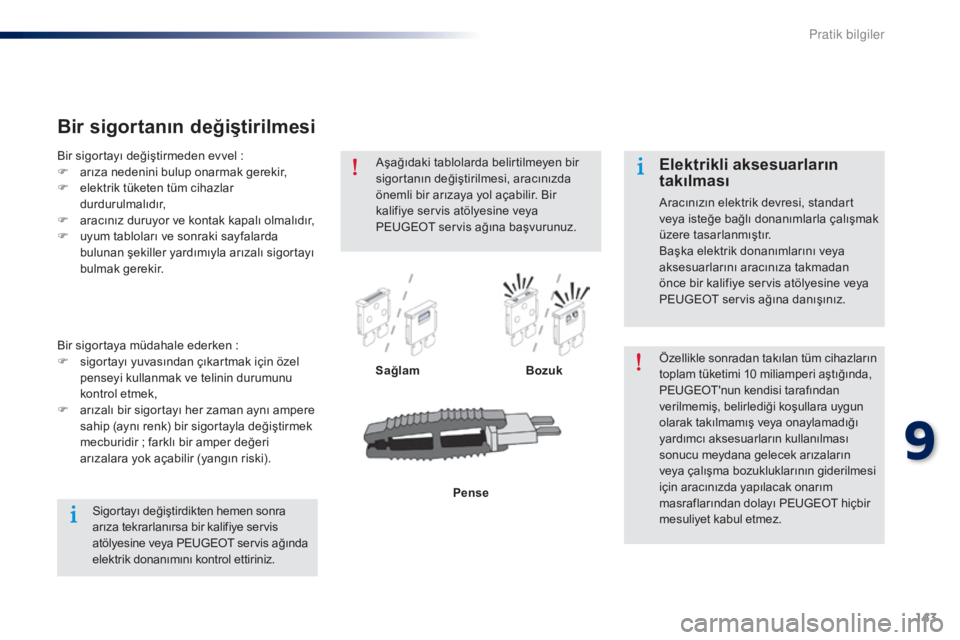

Bir sigortanın değiştirilmesi
Sağlam BozukÖzellikle sonradan takılan tüm cihazların
toplam tüketimi 10 miliamperi aştığında,
PEUGEOT'nun kendisi tarafından
verilmemiş, belirlediği koşullara uygun
olarak takılmamış veya onaylamadığı
yardımcı aksesuarların kullanılması
sonucu meydana gelecek arızaların
veya çalışma bozukluklarının giderilmesi
için aracınızda yapılacak onarım
masraflarından dolayı PEUGEOT hiçbir
mesuliyet kabul etmez.
Elektrikli aksesuarların t
akılması
Aracınızın elektrik devresi, standart
veya isteğe bağlı donanımlarla çalışmak
üzere tasarlanmıştır.
Başka elektrik donanımlarını veya
aksesuarlarını aracınıza takmadan
önce bir kalifiye servis atölyesine veya
PEUGEOT servis ağına danışınız.
Bir sigortayı değiştirmeden evvel :
F

a

rıza nedenini bulup onarmak gerekir,
F
e
lektrik tüketen tüm cihazlar
durdurulmalıdır,
F

a

racınız duruyor ve kontak kapalı olmalıdır,
F

u

yum tabloları ve sonraki sayfalarda
bulunan şekiller yardımıyla arızalı sigortayı
bulmak gerekir.
Bir sigortaya müdahale ederken :
F

s

igortayı yuvasından çıkartmak için özel
penseyi kullanmak ve telinin durumunu
kontrol etmek,
F

a

rızalı bir sigortayı her zaman aynı ampere
sahip (aynı renk) bir sigortayla değiştirmek
mecburidir ; farklı bir amper değeri
arızalara yok açabilir (yangın riski).
Pense
Aşağıdaki tablolarda belirtilmeyen bir
sigortanın değiştirilmesi, aracınızda
önemli bir arızaya yol açabilir. Bir
kalifiye servis atölyesine veya
PEUGEOT servis ağına başvurunuz.
Sigortayı değiştirdikten hemen sonra
arıza tekrarlanırsa bir kalifiye servis
atölyesine veya PEUGEOT servis ağında
elektrik donanımını kontrol ettiriniz.
9
P

144
301_tr_Chap09_info-pratiques_ed01-2014

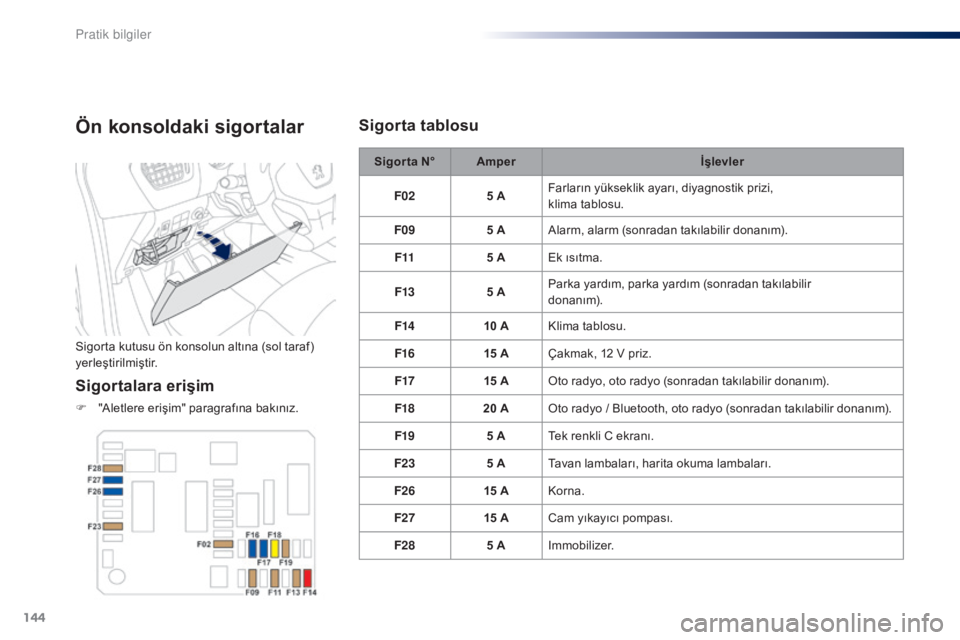

Ön konsoldaki sigortalar
Sigorta kutusu ön konsolun altına (sol taraf)
yerleştirilmiştir.
Sigortalara erişim
F "Aletlere erişim" paragrafına bakınız. Sigor ta   N°
Amper İşlevler
F02 5   A
Farların yükseklik ayarı, diyagnostik prizi,
klima tablosu.
F09 5   A
Alarm, alarm (sonradan takılabilir donanım).
F11 5   A
Ek ısıtma.
F13 5   A
Parka yardım, parka yardım (sonradan takılabilir
donanım).
F14 10   A
Klima tablosu.
F16 15   A
Çakmak, 12 V priz.
F17 15   A
Oto radyo, oto radyo (sonradan takılabilir donanım).
F18 20
  AOto radyo / Bluetooth, oto radyo (sonradan takılabilir donanım).
F19 5
  ATek renkli C ekranı.
F23 5
  ATavan lambaları, harita okuma lambaları.
F26 15
  AKorna.
F27 15
  ACam yıkayıcı pompası.
F28 5
  AImmobilizer.
Sigorta tablosu
Pratik bilgiler

145
301_tr_Chap09_info-pratiques_ed01-2014

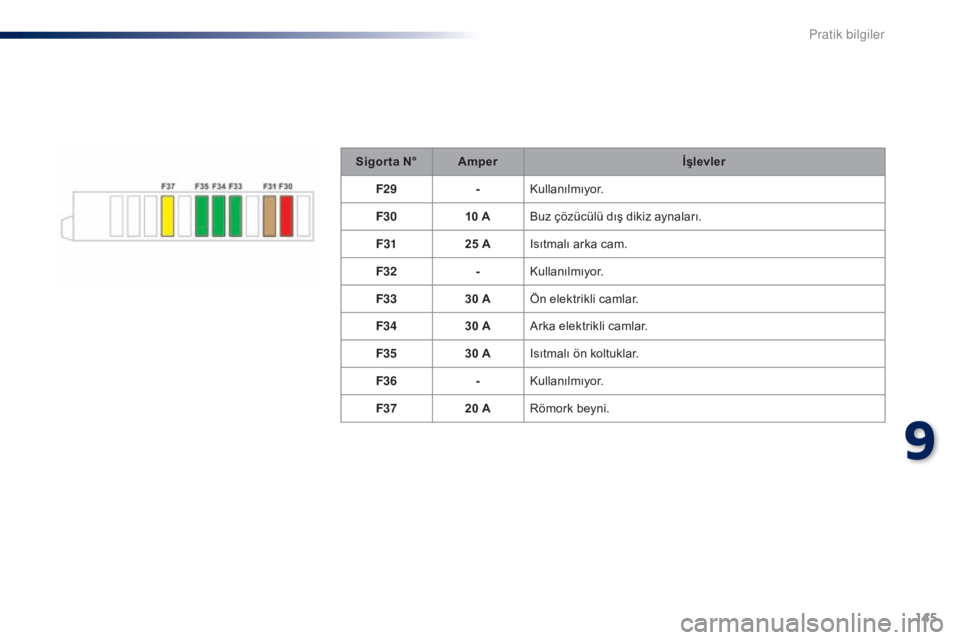

Sigor ta N°A mper İşlevler
F29 -Kullanılmıyor.
F30 10
  ABuz çözücülü dış dikiz aynaları.
F31 25
  AIsıtmalı arka cam.
F32 -Kullanılmıyor.
F33 30
  AÖn elektrikli camlar.
F34 30
  AArka elektrikli camlar.
F35 30
  AIsıtmalı ön koltuklar.
F36 -Kullanılmıyor.
F37 20
  ARömork beyni.
9
Pratik bilgiler

146
301_tr_Chap09_info-pratiques_ed01-2014
Sigor ta N°A mper İşlevler
F14 15
  AIsıtmalı ön camın alt kısmı.
F15 5
  AKlima kompresörü.
F16 15
  AÖn sis farları.
F18 10
  ASağ uzun far.
F19 10
  ASol uzun far.
F29 40
  AÖn cam sileceği motoru.
F30 80
  AÖn ısıtma bujileri (Dizel).
Sigortalara er işim
F Kapağın klipslerini açınız.
F
S igortayı değiştiriniz (ilgili paragrafa
bakınız).
F

M
üdahaleden sonra sigorta kutusunun
su geçirmezliğini sağlamak için kapağı
dikkatlice tekrar kapatınız.

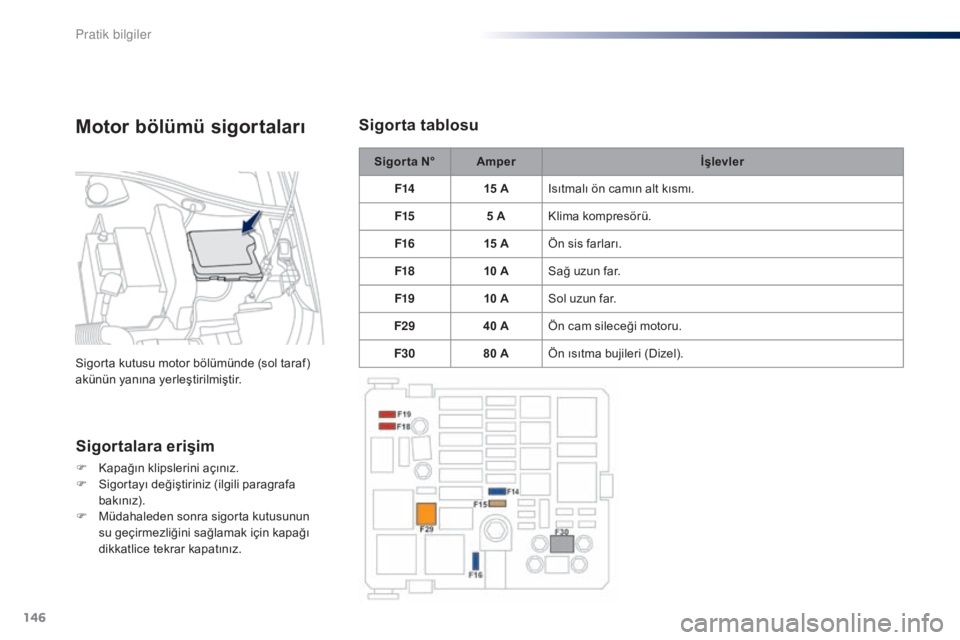

Sigorta tablosuMotor bölümü s igortaları
Sigorta kutusu motor bölümünde (sol taraf)
akünün yanına yerleştirilmiştir.
Pratik bilgiler

147
301_tr_Chap09_info-pratiques_ed01-2014

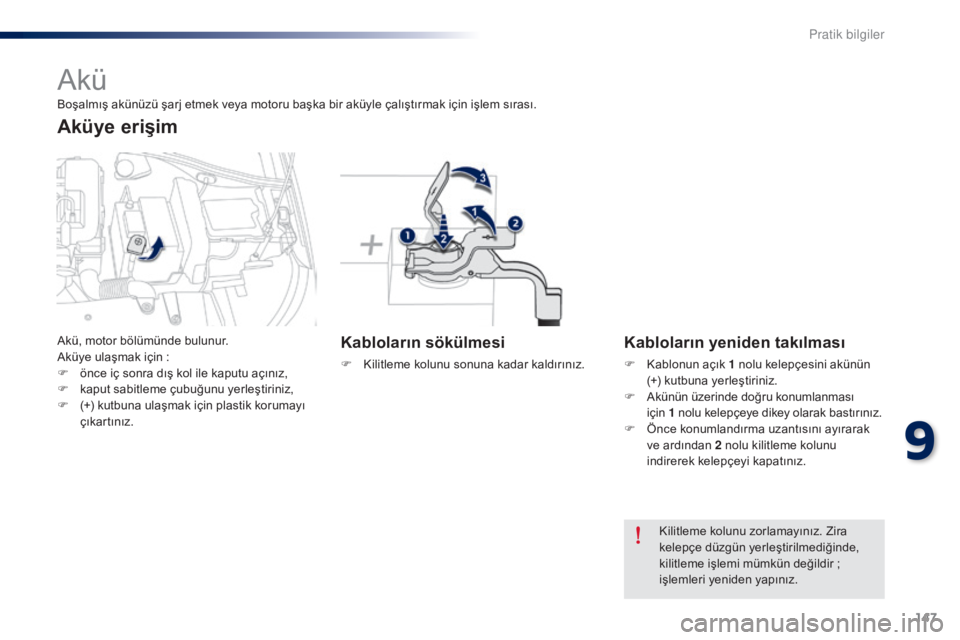

Akü
Kabloların sökülmesi
F Kilitleme kolunu sonuna kadar kaldırınız.
Kabloların yeniden takılması
F Kablonun açık 1 nolu kelepçesini akünün (+) kutbuna yerleştiriniz.
F

A
künün üzerinde doğru konumlanması
için 1 nolu kelepçeye dikey olarak bastırınız.
F

Ö
nce konumlandırma uzantısını ayırarak
ve ardından 2 nolu kilitleme kolunu
indirerek kelepçeyi kapatınız.
Kilitleme kolunu zorlamayınız. Zira
kelepçe düzgün yerleştirilmediğinde,
kilitleme işlemi mümkün değildir
;
işlemleri yeniden yapınız.
Boşalmış akünüzü şarj etmek veya motoru başka bir aküyle çalıştırmak için işlem sırası.
Akü, motor bölümünde bulunur.
Aküye ulaşmak için

:
F
ö
nce iç sonra dış kol ile kaputu açınız,
F

k

aput sabitleme çubuğunu yerleştiriniz,
F

(

+) kutbuna ulaşmak için plastik korumayı
çıkartınız.
Aküye erişim
9
Pratik bilgiler

148
301_tr_Chap09_info-pratiques_ed01-2014

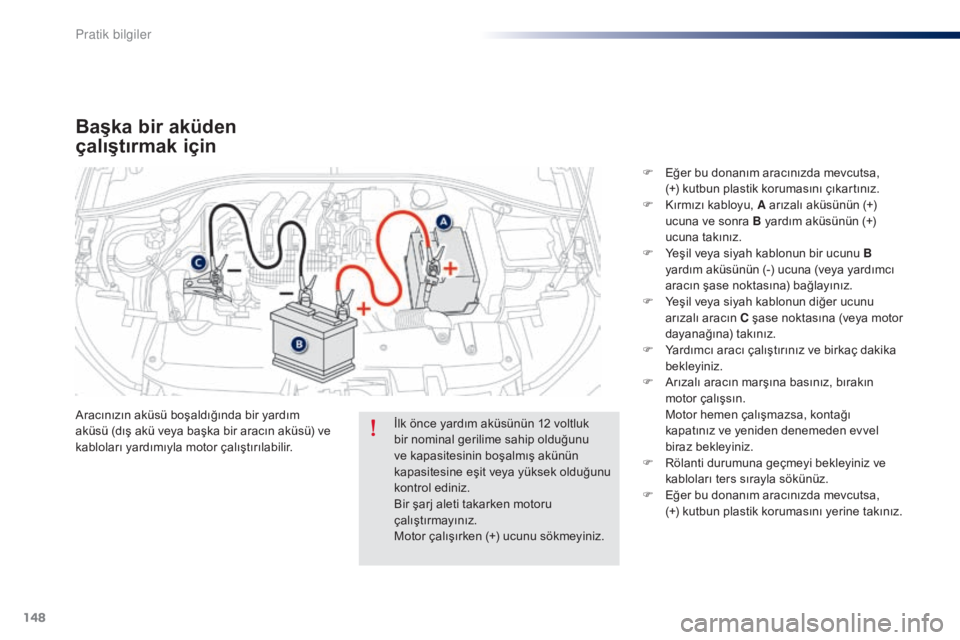

Başka bir a küden  
ç

alıştırmak  
i
çin
Aracınızın aküsü boşaldığında bir yardım
aküsü (dış akü veya başka bir aracın aküsü) ve
kabloları yardımıyla motor çalıştırılabilir. F

E
ğer bu donanım aracınızda mevcutsa,
(+) kutbun plastik korumasını çıkartınız.
F
K
ırmızı kabloyu, A arızalı aküsünün (+)
ucuna ve sonra B yardım aküsünün (+)
ucuna takınız.
F
Y
eşil veya siyah kablonun bir ucunu B
yardım aküsünün (-) ucuna (veya yardımcı
aracın şase noktasına) bağlayınız.
F
Y
eşil veya siyah kablonun diğer ucunu
arızalı aracın C şase noktasına (veya motor
dayanağına) takınız.
F
Y
ardımcı aracı çalıştırınız ve birkaç dakika
bekleyiniz.
F
A
rızalı aracın marşına basınız, bırakın
motor çalışsın. M otor hemen çalışmazsa, kontağı
kapatınız ve yeniden denemeden evvel
biraz bekleyiniz.
F

R
ölanti durumuna geçmeyi bekleyiniz ve
kabloları ters sırayla sökünüz.
F

E
ğer bu donanım aracınızda mevcutsa,
(+) kutbun plastik korumasını yerine takınız.
İlk önce yardım aküsünün 12 voltluk
bir nominal gerilime sahip olduğunu
ve kapasitesinin boşalmış akünün
kapasitesine eşit veya yüksek olduğunu
kontrol ediniz.
Bir şarj aleti takarken motoru
çalıştırmayınız.
Motor çalışırken (+) ucunu sökmeyiniz.
Pratik bilgiler
