119
301_cs_Chap09_info-pratiques_ed01-2014

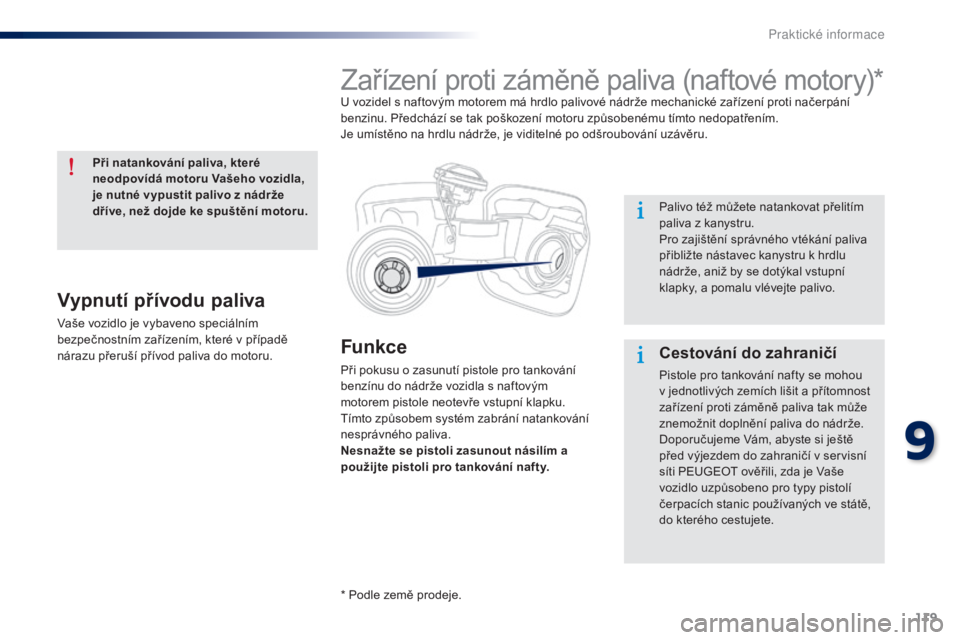

Funkce
Při pokusu o zasunutí pistole pro tankování
benzínu do nádrže vozidla s naftovým
motorem pistole neotevře vstupní klapku.
Tímto způsobem systém zabrání natankování
nesprávného paliva.
Nesnažte se pistoli zasunout násilím a
použijte pistoli pro tankování nafty.
Zařízení proti záměně paliva (naftové motory)*U vozidel s naftovým motorem má hrdlo palivové nádrže mechanické zařízení proti načerpání
benzinu. Předchází se tak poškození motoru způsobenému tímto nedopatřením.
Je umístěno na hrdlu nádrže, je viditelné po odšroubování uzávěru.
* Podle země prodeje.Palivo též můžete natankovat přelitím
paliva z kanystru.
Pro zajištění správného vtékání paliva
přibližte nástavec kanystru k hrdlu
nádrže, aniž by se dotýkal vstupní
klapky, a pomalu vlévejte palivo.
Cestování do zahraničí
Pistole pro tankování nafty se mohou
v jednotlivých zemích lišit a přítomnost
zařízení proti záměně paliva tak může
znemožnit doplnění paliva do nádrže.
Doporučujeme Vám, abyste si ještě
před výjezdem do zahraničí v servisní
síti PEUGEOT ověřili, zda je Vaše
vozidlo uzpůsobeno pro typy pistolí
čerpacích stanic používaných ve státě,
do kterého cestujete.
Při natankování paliva, které
neodpovídá motoru Vašeho vozidla,
je nutné vypustit palivo z nádrže
dříve, než dojde ke spuštění motoru.
Vypnutí přívodu paliva
Vaše vozidlo je vybaveno speciálním
bezpečnostním zařízením, které v případě
nárazu přeruší přívod paliva do motoru.
9
Pr

120
301_cs_Chap09_info-pratiques_ed01-2014

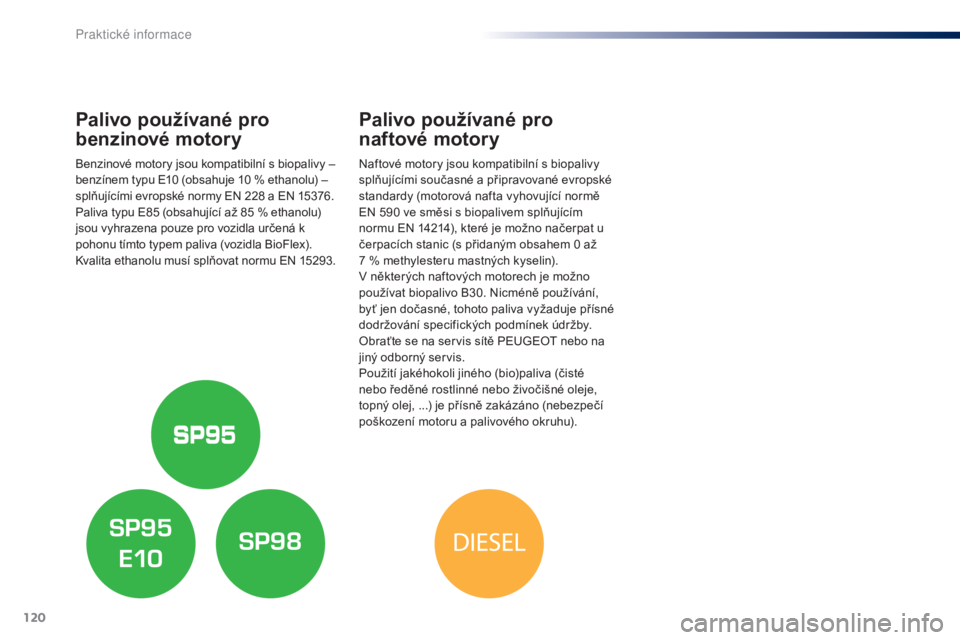

Palivo používané pro
benzinové motory
Benzinové motory jsou kompatibilní s biopalivy –
benzínem typu E10 (obsahuje 10 % ethanolu) –
splňujícími evropské normy EN 228
a EN 15376.
Paliva typu E85
(obsahující až 85 % ethanolu)
jsou vyhrazena pouze pro vozidla určená k
pohonu tímto typem paliva (vozidla BioFlex).
Kvalita ethanolu musí splňovat normu EN 15293.
Palivo používané pro
naftové motory
Naftové motory jsou kompatibilní s biopalivy
splňujícími současné a připravované evropské
standardy (motorová nafta vyhovující normě
EN 590
ve směsi s biopalivem splňujícím
normu EN 14214), které je možno načerpat u
čerpacích stanic (s přidaným obsahem 0
až
7
% methylesteru mastných kyselin).
V některých naftových motorech je možno
používat biopalivo B30. Nicméně používání,
byť jen dočasné, tohoto paliva vyžaduje přísné
dodržování specifických podmínek údržby.
Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.
Použití jakéhokoli jiného (bio)paliva (čisté
nebo ředěné rostlinné nebo živočišné oleje,
topný olej, ...) je přísně zakázáno (nebezpečí
poškození motoru a palivového okruhu).
Pr

121
301_cs_Chap09_info-pratiques_ed01-2014

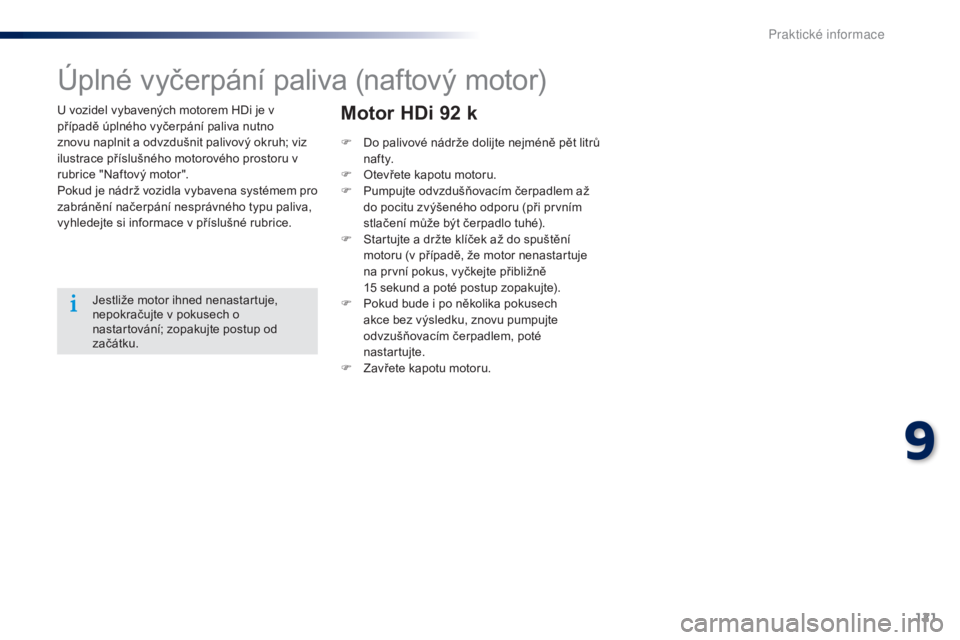

U vozidel vybavených motorem HDi je v
případě úplného vyčerpání paliva nutno
znovu naplnit a odvzdušnit palivový okruh; viz
ilustrace příslušného motorového prostoru v
rubrice "Naftový motor".
Pokud je nádrž vozidla vybavena systémem pro
zabránění načerpání nesprávného typu paliva,
vyhledejte si informace v příslušné rubrice.
Úplné vyčerpání paliva (naftový motor)
Jestliže motor ihned nenastartuje,
nepokračujte v pokusech o
nastartování; zopakujte postup od
začátku.F

D
o palivové nádrže dolijte nejméně pět litrů
n af t y.
F
O
tevřete kapotu motoru.
F
P
umpujte odvzdušňovacím čerpadlem až
do pocitu zvýšeného odporu (při prvním
stlačení může být čerpadlo tuhé).
F
S
tartujte a držte klíček až do spuštění
motoru (v případě, že motor nenastartuje
na první pokus, vyčkejte přibližně
15 sekund a poté postup zopakujte).
F P okud bude i po několika pokusech
akce bez výsledku, znovu pumpujte
odvzušňovacím čerpadlem, poté
nastartujte.
F

Z
avřete kapotu motoru.
Motor HDi 92 k
9
Pr

122
301_cs_Chap09_info-pratiques_ed01-2014

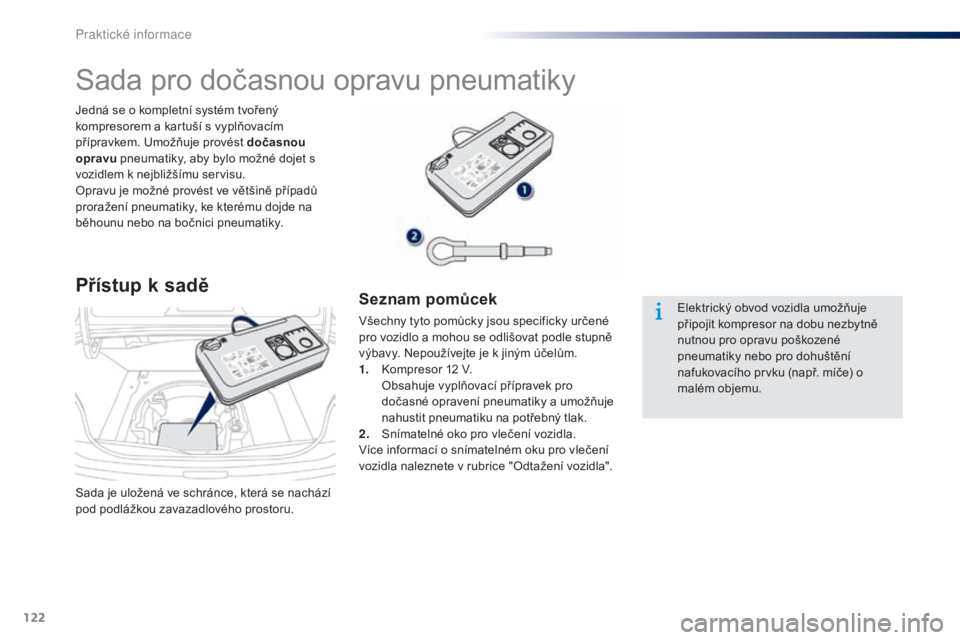

Sada je uložená ve schránce, která se nachází
pod podlážkou zavazadlového prostoru. Jedná se o kompletní systém tvořený
kompresorem a kartuší s vyplňovacím
přípravkem. Umožňuje provést dočasnou
opravu pneumatiky, aby bylo možné dojet s
vozidlem k nejbližšímu servisu.
Opravu je možné provést ve většině případů
proražení pneumatiky, ke kterému dojde na
běhounu nebo na bočnici pneumatiky.
Sada pro dočasnou opravu pneumatiky
Přístup k saděSeznam pomůcek
Všechny tyto pomůcky jsou specificky určené
pro vozidlo a mohou se odlišovat podle stupně
výbavy. Nepoužívejte je k jiným účelům.
1.
K

ompresor 12 V.
O

bsahuje vyplňovací přípravek pro
dočasné opravení pneumatiky a umožňuje
nahustit pneumatiku na potřebný tlak.
2.
S

nímatelné oko pro vlečení vozidla.
Více informací o snímatelném oku pro vlečení
vozidla naleznete v rubrice "Odtažení vozidla". Elektrický obvod vozidla umožňuje
připojit kompresor na dobu nezbytně
nutnou pro opravu poškozené
pneumatiky nebo pro dohuštění
nafukovacího prvku (např. míče) o
malém objemu.
Praktick

123
301_cs_Chap09_info-pratiques_ed01-2014

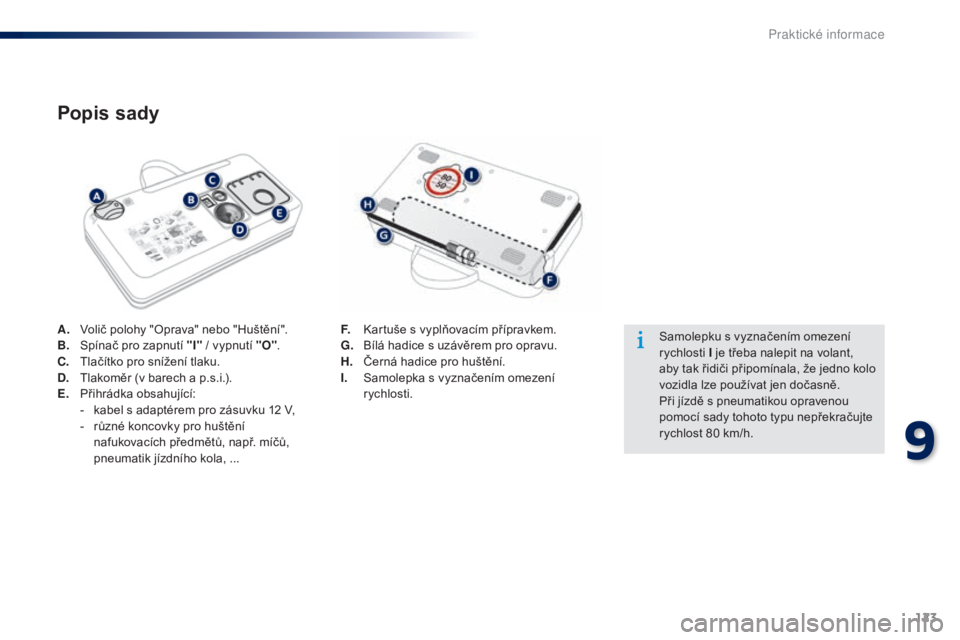

A. Volič polohy "Oprava" nebo "Huštění".
B. Spínač pro zapnutí "I" / vypnutí "O".
C.
T

lačítko pro snížení tlaku.
D.
T

lakoměr (v barech a p.s.i.).
E.
P

řihrádka obsahující:
-

k
abel s adaptérem pro zásuvku 12 V,
-

r
ůzné koncovky pro huštění
nafukovacích předmětů, např. míčů,
pneumatik jízdního kola, ...
Popis sady
F. Kartuše s vyplňovacím přípravkem.
G. B ílá hadice s uzávěrem pro opravu.
H.
Č

erná hadice pro huštění.
I.
S

amolepka s vyznačením omezení
rychlosti. Samolepku s vyznačením omezení
rychlosti I je třeba nalepit na volant,
aby tak řidiči připomínala, že jedno kolo
vozidla lze používat jen dočasně.
Při jízdě s pneumatikou opravenou
pomocí sady tohoto typu nepřekračujte
rychlost 80
km/h.
9
Praktick

124
301_cs_Chap09_info-pratiques_ed01-2014

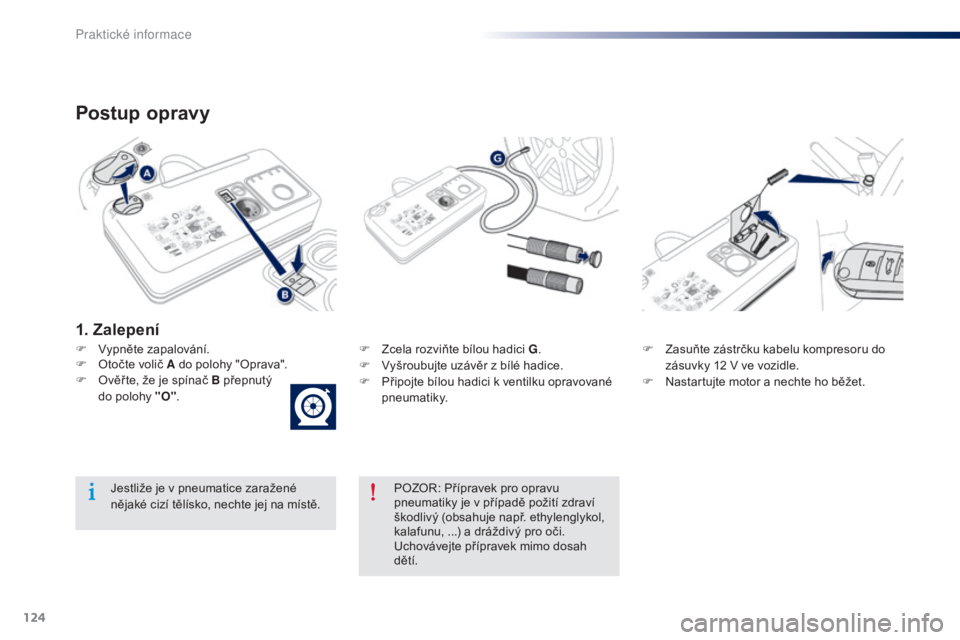

Postup opravy
F Vypněte zapalování.F Z cela rozviňte bílou hadici G.
F V yšroubujte uzávěr z bílé hadice.
F

P
řipojte bílou hadici k ventilku opravované
pneumatiky. F
Z asuňte zástrčku kabelu kompresoru do
zásuvky 12 V ve vozidle.
F

N
astartujte motor a nechte ho běžet.
POZOR: Přípravek pro opravu
pneumatiky je v případě požití zdraví
škodlivý (obsahuje např. ethylenglykol,
kalafunu, ...) a dráždivý pro oči.
Uchovávejte přípravek mimo dosah
dětí.
Jestliže je v pneumatice zaražené
nějaké cizí tělísko, nechte jej na místě.
1. Zalepení
F Otočte volič A do polohy "Oprava".
F
O věř te, že je spínač B přepnutý
do polohy "O" .
Praktick

125
301_cs_Chap09_info-pratiques_ed01-2014

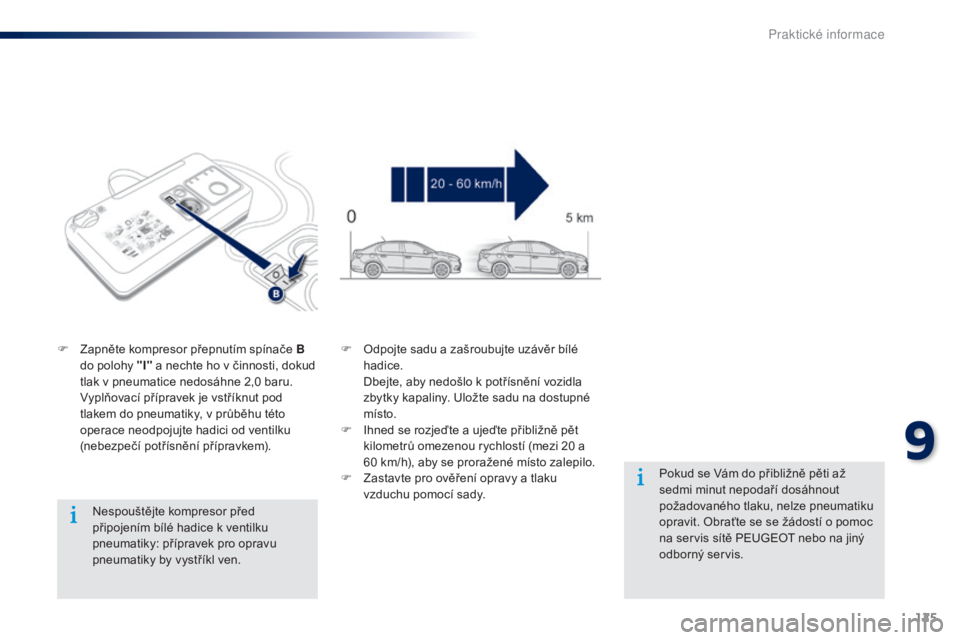

Nespouštějte kompresor před
připojením bílé hadice k ventilku
pneumatiky: přípravek pro opravu
pneumatiky by vystříkl ven.
F

Z

apněte kompresor přepnutím spínače B
do polohy "I" a nechte ho v činnosti, dokud
tlak v pneumatice nedosáhne 2,0 baru.
V

yplňovací přípravek je vstříknut pod
tlakem do pneumatiky, v průběhu této
operace neodpojujte hadici od ventilku
(nebezpečí potřísnění přípravkem). F
O
dpojte sadu a zašroubujte uzávěr bílé
hadice.
D
bejte, aby nedošlo k potřísnění vozidla
zbytky kapaliny. Uložte sadu na dostupné
místo.
F
I
hned se rozjeďte a ujeďte přibližně pět
kilometrů omezenou rychlostí (mezi 20 a
60 km/h), aby se proražené místo zalepilo.
F
Z
astavte pro ověření opravy a tlaku
vzduchu pomocí sady. Pokud se Vám do přibližně pěti až
sedmi minut nepodaří dosáhnout
požadovaného tlaku, nelze pneumatiku
opravit. Obraťte se se žádostí o pomoc
na servis sítě PEUGEOT nebo na jiný
odborný servis.
9
Praktick

126
301_cs_Chap09_info-pratiques_ed01-2014

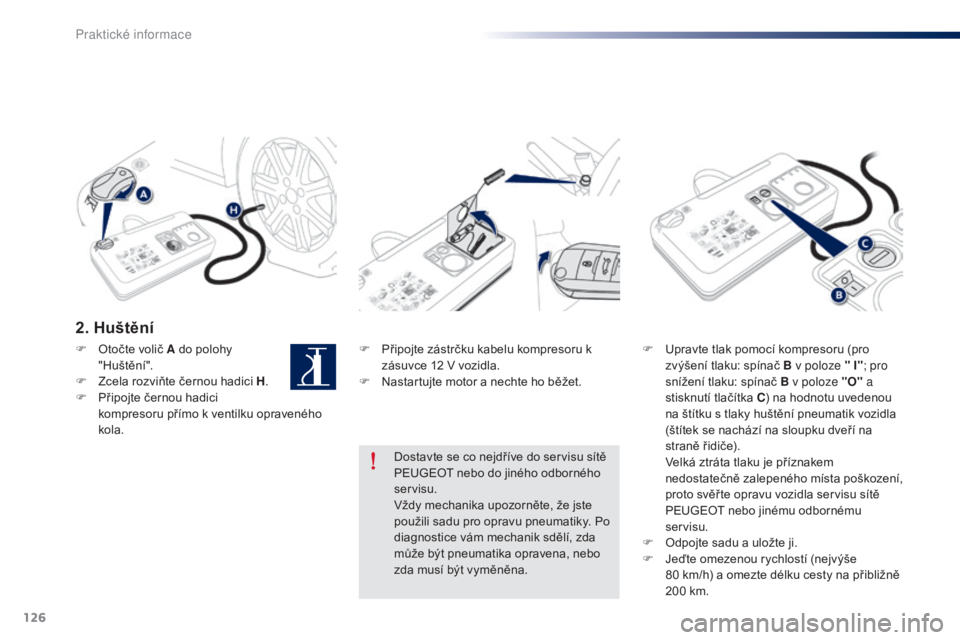

2. Huštění
F Připojte zástrčku kabelu kompresoru k zásuvce 12 V vozidla.
F

N
astartujte motor a nechte ho běžet. F
U pravte tlak pomocí kompresoru (pro
zvýšení tlaku: spínač B v poloze " I" ; pro
snížení tlaku: spínač B v poloze "O" a
stisknutí tlačítka C ) na hodnotu uvedenou
na štítku s tlaky huštění pneumatik vozidla
(štítek se nachází na sloupku dveří na
straně řidiče).
V

elká ztráta tlaku je příznakem
nedostatečně zalepeného místa poškození,
proto svěř te opravu vozidla servisu sítě
PEUGEOT nebo jinému odbornému
servisu.
F

O
dpojte sadu a uložte ji.
F

J
eďte omezenou rychlostí (nejvýše
80
km/h) a omezte délku cesty na přibližně
200
km.
Dostavte se co nejdříve do servisu sítě
PEUGEOT nebo do jiného odborného
servisu.
Vždy mechanika upozorněte, že jste
použili sadu pro opravu pneumatiky. Po
diagnostice vám mechanik sdělí, zda
může být pneumatika opravena, nebo
zda musí být vyměněna.
F
O
točte volič A do polohy
"Huštění".
F

Z

cela rozviňte černou hadici H .
F

P

řipojte černou hadici
kompresoru přímo k ventilku opraveného
kola.
Praktick

127
301_cs_Chap09_info-pratiques_ed01-2014
Vyjmutí kartuše
F Uložte černou hadici.
F V ysuňte zahnutou spodní část bílé hadice.
F

D
ržte kompresor ve svislé poloze.
F

S
podem vyšroubujte kartuši.Pozor na možné vytečení vyplňovacího
přípravku.
Datum doporučené spotřeby kapaliny je
uvedeno na kartuši.
Kartuše s kapalinou je určena pro
jednorázové použití, načatá kartuše
musí být vyměněna.
Po použití neodhazujte kartuši
do přírody, odneste ji do některé
provozovny sítě PEUGEOT nebo do
sběrny pověřené sběrem těchto odpadů.
Neopomeňte si opatřit novou kartuši
s vyplňovacím přípravkem pro opravu
pneumatiky v prodejní síti PEUGEOT
nebo v jiném odborném servisu.
Kontrola tlaku /
příležitostné huštění
Sadu můžete rovněž použít bez vstříknutí
vyplňovacího přípravku:
-

p
ro kontrolu nebo příležitostné huštění
pneumatik,
-

p
ro huštění jiných nafukovacích předmětů
(míčů, pneumatik jízdního kola, ...).
F

O
točte volič A do polohy
"Huštění".
F

Z
cela rozviňte černou hadici H .
F

P
řipojte černou hadici k ventilku
kola nebo nafukovaného předmětu.
J

e-li třeba, namontujte nejprve jednu z
koncovek ze sady. F
P řipojte elektrickou zástrčku kompresoru
do zásuvky 12
V vozidla.
F

N
astartujte motor a nechte ho běžet.
F

U
pravte tlak pomocí kompresoru (pro
zvýšení tlaku: spínač B v poloze "I" ;
pro snížení tlaku: spínač B v poloze
"O" a stisknutí tlačítka C ) na hodnotu
požadovanou pro pneumatiky jízdního kola
nebo nafukovacího předmětu.
F

O
dpojte a uložte sadu.
9
Praktick

128
301_cs_Chap09_info-pratiques_ed01-2014

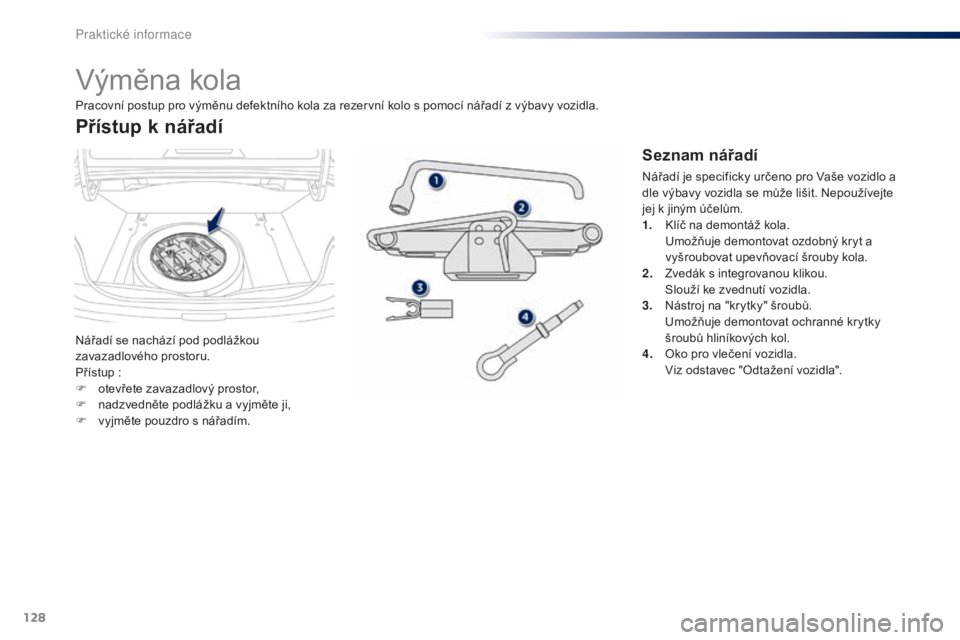

Výměna kola
Nářadí se nachází pod podlážkou
zavazadlového prostoru.
Přístup :
F
o
tevřete zavazadlový prostor,
F

n
adzvedněte podlážku a vyjměte ji,
F

v
yjměte pouzdro s nářadím.
Přístup k nářadí
Seznam nářadí
Pracovní postup pro výměnu defektního kola za rezervní kolo s pomocí nářadí z výbavy vozidla. Nářadí je specificky určeno pro Vaše vozidlo a
dle výbavy vozidla se může lišit. Nepoužívejte
jej k jiným účelům.
1.
K

líč na demontáž kola.
U

možňuje demontovat ozdobný kryt a
vyšroubovat upevňovací šrouby kola.
2.
Z

vedák s integrovanou klikou.
S

louží ke zvednutí vozidla.
3.
N

ástroj na "krytky" šroubů.
U

možňuje demontovat ochranné krytky
šroubů hliníkových kol.
4.
O

ko pro vlečení vozidla.
V

iz odstavec "Odtažení vozidla".
