Peugeot 301 2015 Návod k obsluze (in Czech)
Manufacturer: PEUGEOT, Model Year: 2015, Model line: 301, Model: Peugeot 301 2015Pages: 285, velikost PDF: 14.48 MB

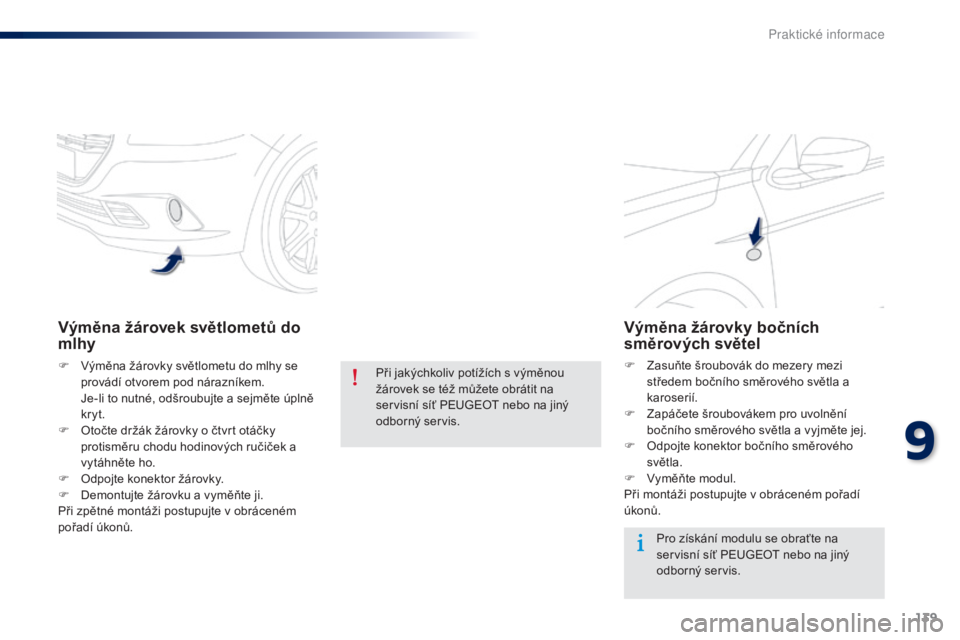

Page 141 of 285

139
301_cs_Chap09_info-pratiques_ed01-2014
Výměna žárovek světlometů do
mlhy
F Výměna žárovky světlometu do mlhy se provádí otvorem pod nárazníkem.
J
e-li to nutné, odšroubujte a sejměte úplně
kryt.
F
O
točte držák žárovky o čtvrt otáčky
protisměru chodu hodinových ručiček a
vytáhněte ho.
F
O
dpojte konektor žárovky.
F
D
emontujte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů. Při jakýchkoliv potížích s výměnou
žárovek se též můžete obrátit na
servisní síť PEUGEOT nebo na jiný
odborný servis.
Výměna žárovky bočních
směrových světel
F Zasuňte šroubovák do mezery mezi
středem bočního směrového světla a
karoserií.
F
Z
apáčete šroubovákem pro uvolnění
bočního směrového světla a vyjměte jej.
F
O
dpojte konektor bočního směrového
světla.
F
Vy
měňte modul.
Při montáži postupujte v obráceném pořadí
úkonů.
Pro získání modulu se obraťte na
servisní síť PEUGEOT nebo na jiný
odborný servis.
9
Pr

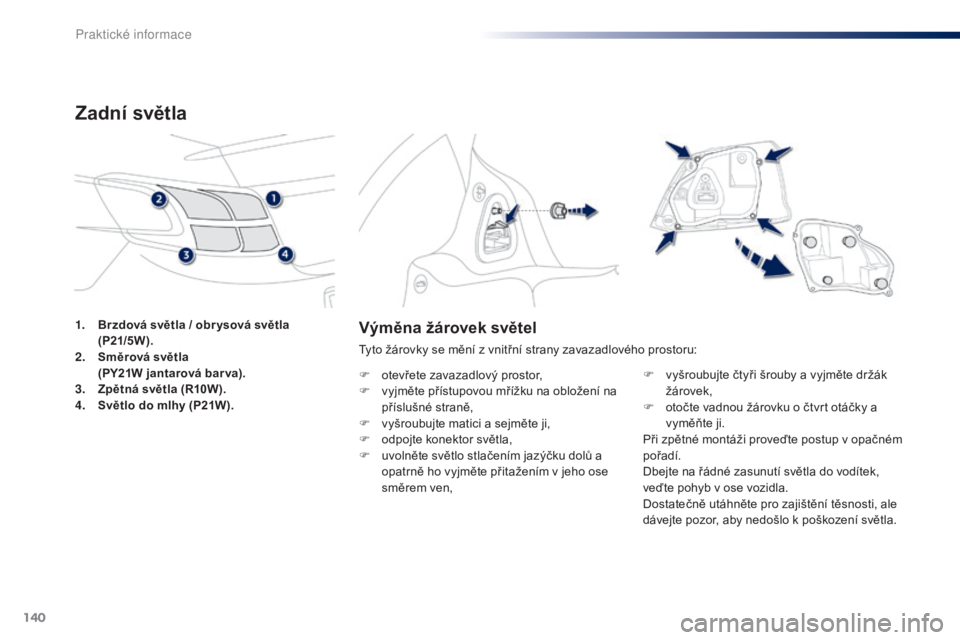

Page 142 of 285

140
301_cs_Chap09_info-pratiques_ed01-2014
Výměna žárovek světel
Tyto žárovky se mění z vnitřní strany zavazadlového prostoru:
F
o
tevřete zavazadlový prostor,
F
v
yjměte přístupovou mřížku na obložení na
příslušné straně,
F
v
yšroubujte matici a sejměte ji,
F
o
dpojte konektor světla,
F
u
volněte světlo stlačením jazýčku dolů a
opatrně ho vyjměte přitažením v jeho ose
směrem ven, F
v
yšroubujte čtyři šrouby a vyjměte držák
žárovek,
F
o
točte vadnou žárovku o čtvrt otáčky a
vyměňte ji.
Při zpětné montáži proveďte postup v opačném
pořadí.
Dbejte na řádné zasunutí světla do vodítek,
veďte pohyb v ose vozidla.
Dostatečně utáhněte pro zajištění těsnosti, ale
dávejte pozor, aby nedošlo k poškození světla.
1.
B
rzdová světla / obr ysová světla
(P21/5W ).
2. S
měrová světla
(PY21W jantarová bar va).
3.
Z
pětná světla (R10W).
4.
S
větlo do mlhy (P21W).
Zadní světla
Praktick

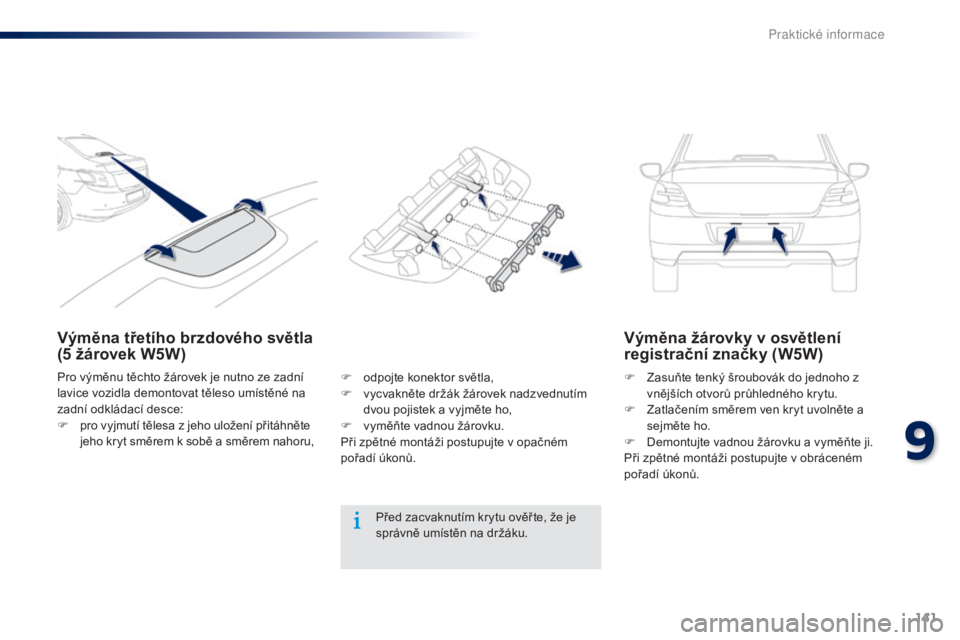

Page 143 of 285

141
301_cs_Chap09_info-pratiques_ed01-2014
Výměna třetího brzdového světla
(5 žárovek W5W) Výměna žárovky v osvětlení
registrační značky (W5W)
F Zasuňte tenký šroubovák do jednoho z
vnějších otvorů průhledného krytu.
F
Z
atlačením směrem ven kryt uvolněte a
sejměte ho.
F
D
emontujte vadnou žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Před zacvaknutím krytu ověř te, že je
správně umístěn na držáku.
Pro výměnu těchto žárovek je nutno ze zadní
lavice vozidla demontovat těleso umístěné na
zadní odkládací desce:
F
p
ro vyjmutí tělesa z jeho uložení přitáhněte
jeho kryt směrem k sobě a směrem nahoru, F
o
dpojte konektor světla,
F
v
ycvakněte držák žárovek nadzvednutím
dvou pojistek a vyjměte ho,
F
v
yměňte vadnou žárovku.
Při zpětné montáži postupujte v opačném
pořadí úkonů.
9
Pr

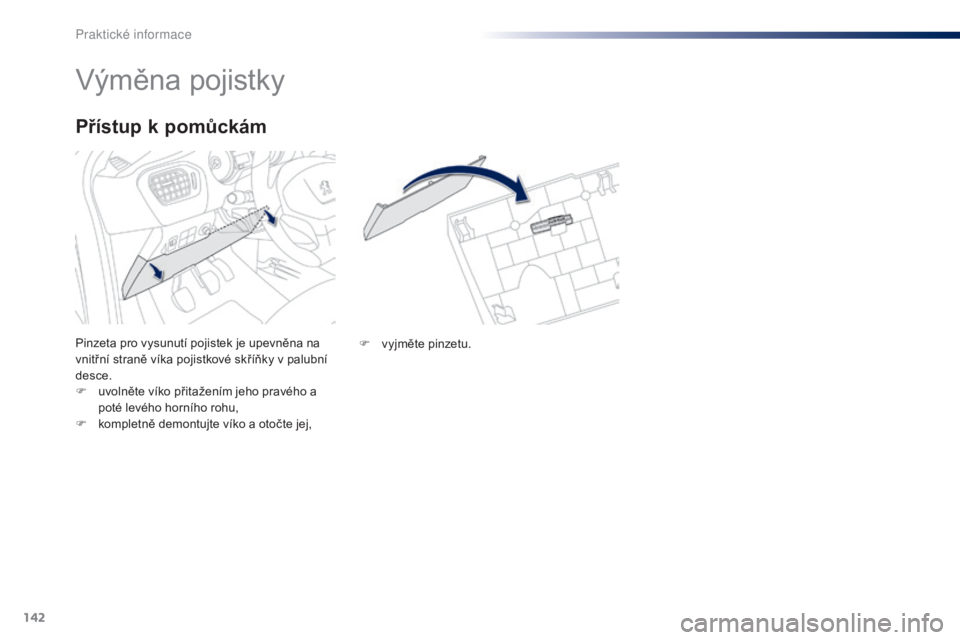

Page 144 of 285

142
301_cs_Chap09_info-pratiques_ed01-2014
Výměna pojistky
Pinzeta pro vysunutí pojistek je upevněna na
vnitřní straně víka pojistkové skříňky v palubní
desce.
F
u
volněte víko přitažením jeho pravého a
poté levého horního rohu,
F
k
ompletně demontujte víko a otočte jej,
Přístup k pomůckám
F vyjměte pinzetu.
Pr

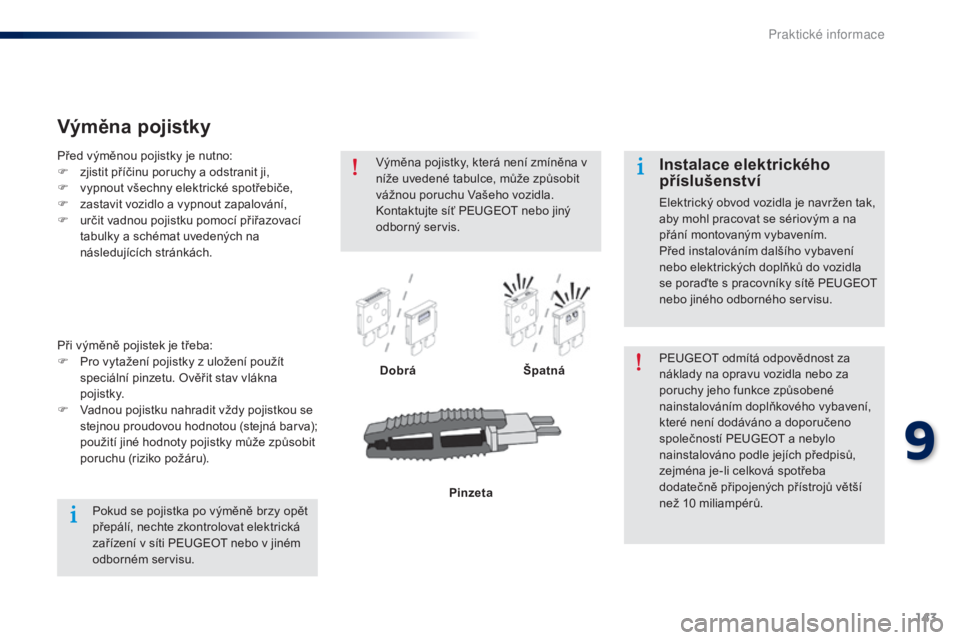

Page 145 of 285

143
301_cs_Chap09_info-pratiques_ed01-2014
Výměna pojistky
DobráŠpatnáPEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
nainstalováním doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
nainstalováno podle jejích předpisů,
zejména je-li celková spotřeba
dodatečně připojených přístrojů větší
než 10
mil
iampérů.
Instalace elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na
přání montovaným vybavením.
Před instalováním dalšího vybavení
nebo elektrických doplňků do vozidla
se poraďte s pracovníky sítě PEUGEOT
nebo jiného odborného servisu.
Před výměnou pojistky je nutno:
F
z
jistit příčinu poruchy a odstranit ji,
F
v
ypnout všechny elektrické spotřebiče,
F
z
astavit vozidlo a vypnout zapalování,
F
u
rčit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.
Při výměně pojistek je třeba:
F
P
ro vytažení pojistky z uložení použít
speciální pinzetu. Ověřit stav vlákna
pojistky.
F
V
adnou pojistku nahradit vždy pojistkou se
stejnou proudovou hodnotou (stejná barva);
použití jiné hodnoty pojistky může způsobit
poruchu (riziko požáru).
Pinzeta
Výměna pojistky, která není zmíněna v
níže uvedené tabulce, může způsobit
vážnou poruchu Vašeho vozidla.
Kontaktujte síť PEUGEOT nebo jiný
odborný servis.
Pokud se pojistka po výměně brzy opět
přepálí, nechte zkontrolovat elektrická
zařízení v síti PEUGEOT nebo v jiném
odborném servisu.
9
Pr

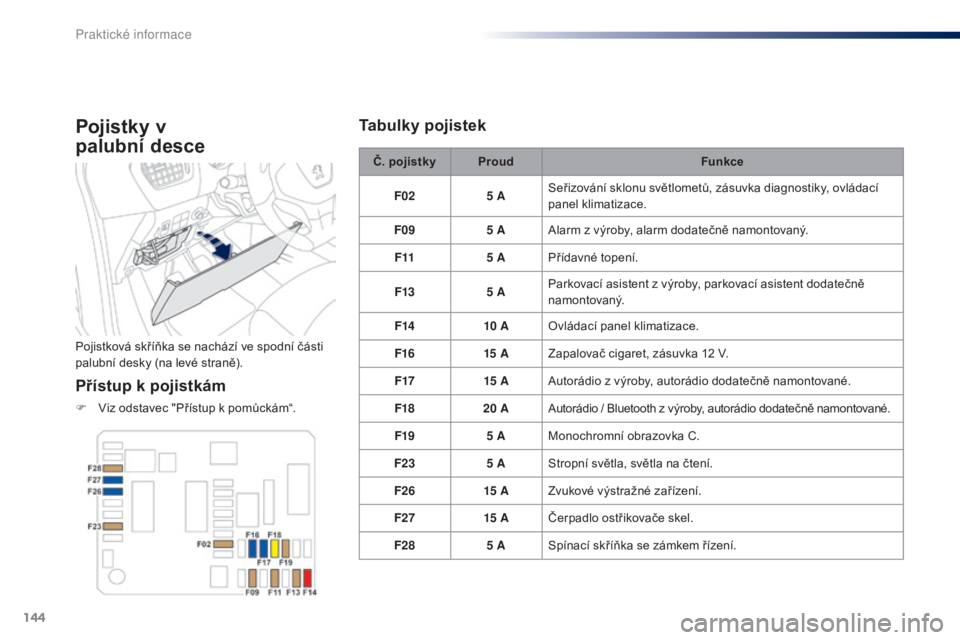

Page 146 of 285

144
301_cs_Chap09_info-pratiques_ed01-2014
Pojistky v
palubní desce
Pojistková skříňka se nachází ve spodní části
palubní desky (na levé straně).
Přístup k pojistkám
F Viz odstavec "Přístup k pomůckám“. Č. pojistky
Proud Funkce
F02 5 A
Seřizování sklonu světlometů, zásuvka diagnostiky, ovládací
panel klimatizace.
F09 5 A
Alarm z výroby, alarm dodatečně namontovaný.
F11 5 A
Přídavné topení.
F13 5 A
Parkovací asistent z výroby, parkovací asistent dodatečně
namontovaný.
F14 10
A
Ovládací panel klimatizace.
F16 15
A
Zapalovač cigaret, zásuvka 12 V.
F17 15
A
Autorádio z výroby, autorádio dodatečně namontované.
F18 20
AAutorádio / Bluetooth z výroby, autorádio dodatečně namontované.
F19 5
AMonochromní obrazovka C.
F23 5
AStropní světla, světla na čtení.
F26 15
AZvukové výstražné zařízení.
F27 15
AČerpadlo ostřikovače skel.
F28 5
ASpínací skříňka se zámkem řízení.
Tabulky pojistek
Praktick

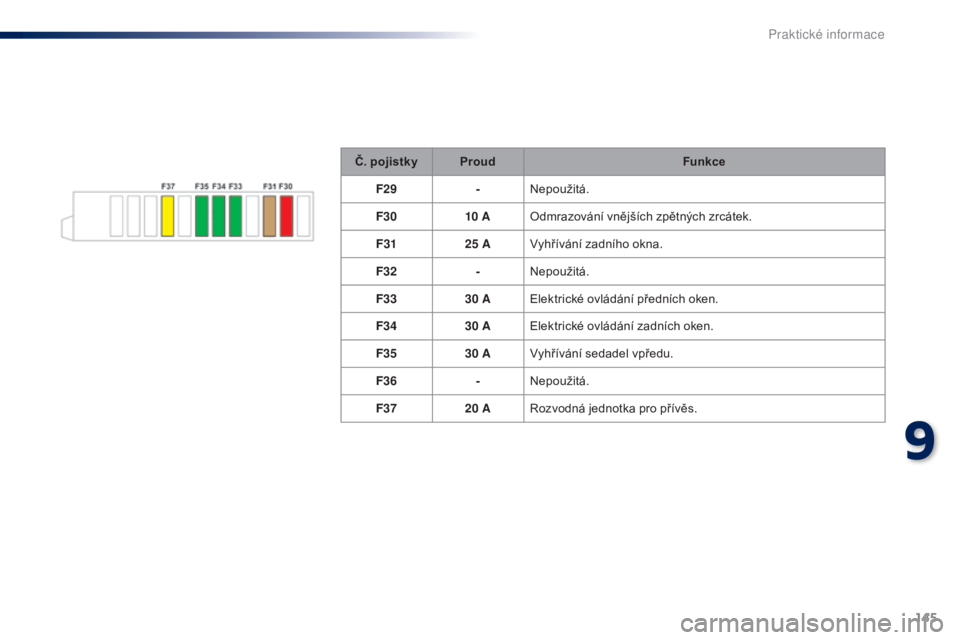

Page 147 of 285

145
301_cs_Chap09_info-pratiques_ed01-2014
Č. pojistkyProud Funkce
F29 -Nepoužitá.
F30 10
AOdmrazování vnějších zpětných zrcátek.
F31 25
AVyhřívání zadního okna.
F32 -Nepoužitá.
F33 30
AElektrické ovládání předních oken.
F34 30
AElektrické ovládání zadních oken.
F35 30
AVyhřívání sedadel vpředu.
F36 -Nepoužitá.
F37 20
ARozvodná jednotka pro přívěs.
9
Praktick

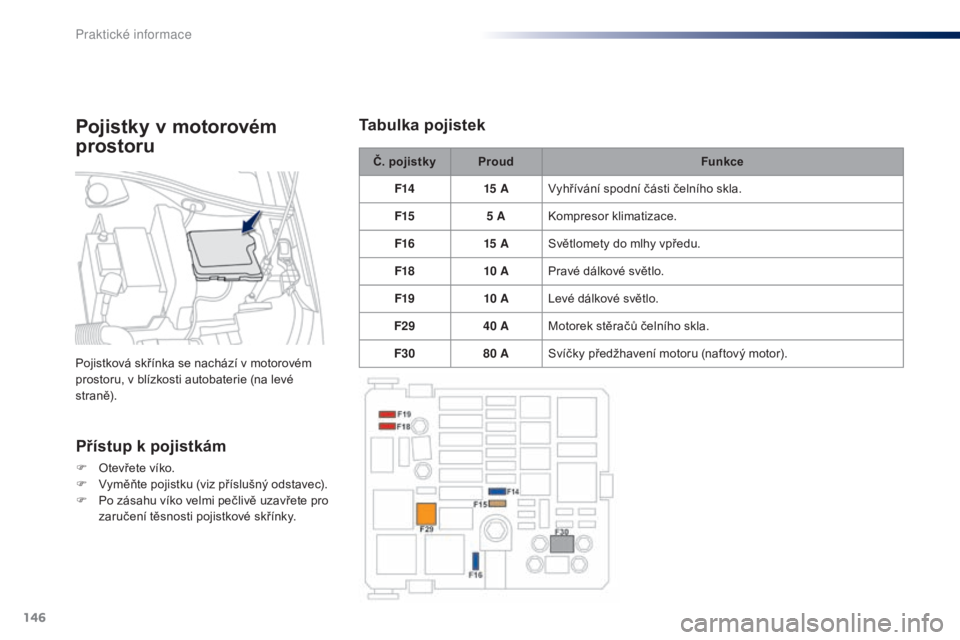

Page 148 of 285

146
301_cs_Chap09_info-pratiques_ed01-2014
Č. pojistkyProud Funkce
F14 15
AVyhřívání spodní části čelního skla.
F15 5
AKompresor klimatizace.
F16 15
ASvětlomety do mlhy vpředu.
F18 10
APravé dálkové světlo.
F19 10
ALevé dálkové světlo.
F29 40
AMotorek stěračů čelního skla.
F30 80
ASvíčky předžhavení motoru (naftový motor).
Přístup k pojistkám
F Otevřete víko.
F
V yměňte pojistku (viz příslušný odstavec).
F
P
o zásahu víko velmi pečlivě uzavřete pro
zaručení těsnosti pojistkové skřínky.
Tabulka pojistekPojistky v motorovém
prostoru
Pojistková skřínka se nachází v motorovém
prostoru, v blízkosti autobaterie (na levé
straně).
Praktick

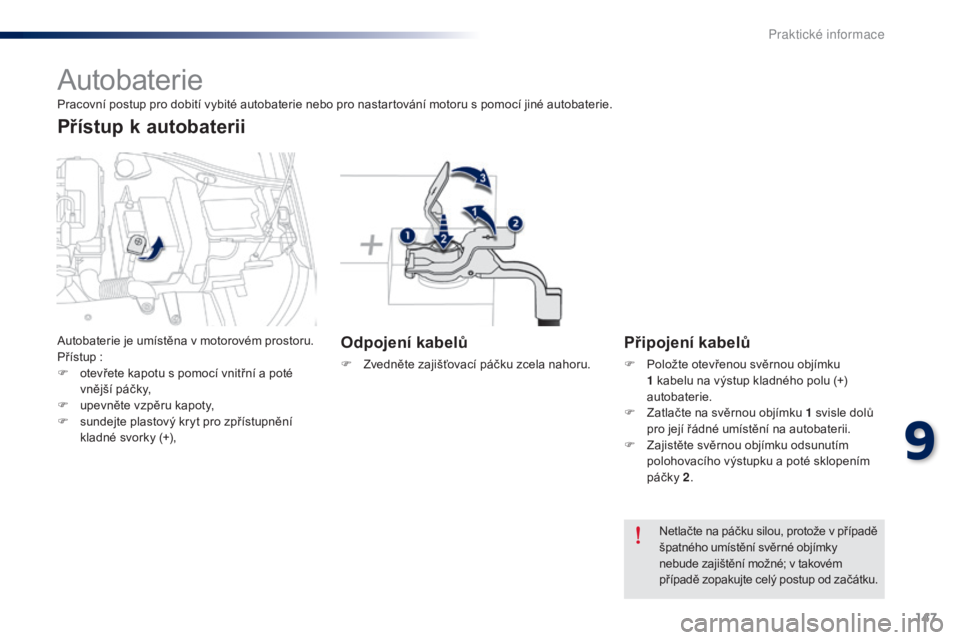

Page 149 of 285

147
301_cs_Chap09_info-pratiques_ed01-2014
Autobaterie
Odpojení kabelů
F Zvedněte zajišťovací páčku zcela nahoru.
Připojení kabelů
F Položte otevřenou svěrnou objímku 1 kabelu na výstup kladného polu (+)
autobaterie.
F
Z
atlačte na svěrnou objímku 1 svisle dolů
pro její řádné umístění na autobaterii.
F
Z
ajistěte svěrnou objímku odsunutím
polohovacího výstupku a poté sklopením
páčky 2 .
Netlačte na páčku silou, protože v případě
špatného umístění svěrné objímky
nebude zajištění možné; v takovém
případě zopakujte celý postup od začátku.
Pracovní postup pro dobití vybité autobaterie nebo pro nastartování motoru s pomocí jiné autobaterie.
Autobaterie je umístěna v motorovém prostoru.
Přístup :
F
o
tevřete kapotu s pomocí vnitřní a poté
vnější páčky,
F
u
pevněte vzpěru kapoty,
F
s
undejte plastový kryt pro zpřístupnění
kladné svorky (+),
Přístup k autobaterii
9
Praktick
Page 150 of 285

148
301_cs_Chap09_info-pratiques_ed01-2014
Nastartování pomocí jiné
baterie
Když je autobaterie Vašeho vozidla vybitá, je
možno motor nastartovat pomocí jiné baterie
(externí nebo jiného vozidla) a pomocných
kabelů.F
S
ejměte plastový kryt svorky kladného pólu
(+) ( je-li jím vozidlo vybaveno).
F
P
řipojte červený kabel ke svorce kladného
pólu (+) vybité autobaterie A , poté ke
svorce (+) pomocné baterie B .
F
P
řipojte jeden konec zeleného nebo
černého kabelu ke svorce záporného pólu
(-) pomocné baterie B (nebo ke kostřicímu
bodu pomocného vozidla).
F
P
řipojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu C
startovaného vozidla (nebo k držáku
motoru).
F
N
astartujte motor pomocného vozidla a
nechte jej běžet po dobu několika minut.
F Z apněte startér startovaného vozidla a
nechte běžet motor.
P
okud motor ihned nenastartuje, vypněte
zapalování a před dalším pokusem o
nastartování chvíli vyčkejte.
F
V
yčkejte na návrat na volnoběžné otáčky,
poté odpojte pomocné kabely v opačném
pořadí než při připojování.
F
U
místěte zpět plastový kryt svorky
kladného pólu (+) ( je-li jím vozidlo
v y bave n o).
Předem ověř te, že má pomocná
baterie jmenovité napětí 12
V a
kapacitu minimálně stejnou jako vybitá
autobaterie.
Nestartujte motor připojením nabíječky
autobaterií.
Neodpojujte svorku kladného pólu (+)
za chodu motoru.
Praktick
