Peugeot 301 2015 Omaniku käsiraamat (in Estonian)

139
301_et_Chap09_info-pratiques_ed01-2014

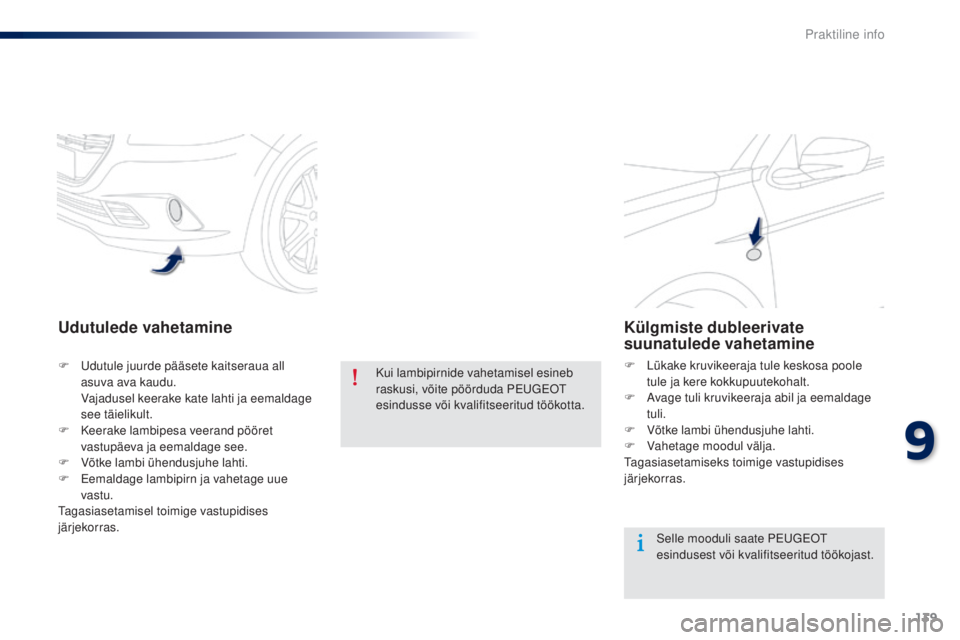

Udutulede vahetamine
F Udutule juurde pääsete kaitseraua all asuva ava kaudu.
V

ajadusel keerake kate lahti ja eemaldage
see täielikult.
F

K
eerake lambipesa veerand pööret
vastupäeva ja eemaldage see.
F

V
õtke lambi ühendusjuhe lahti.
F

E
emaldage lambipirn ja vahetage uue
vastu.
Tagasiasetamisel toimige vastupidises
järjekorras. Kui lambipirnide vahetamisel esineb
raskusi, võite pöörduda PEUGEOT
esindusse või kvalifitseeritud töökotta.
Külgmiste dubleerivate
suunatulede vahetamine
F Lükake kruvikeeraja tule keskosa poole
tule ja kere kokkupuutekohalt.
F

A
vage tuli kruvikeeraja abil ja eemaldage
tuli.
F

V
õtke lambi ühendusjuhe lahti.
F

V
ahetage moodul välja.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Selle mooduli saate PEUGEOT
esindusest või kvalifitseeritud töökojast.
9
Praktiline info

140
301_et_Chap09_info-pratiques_ed01-2014

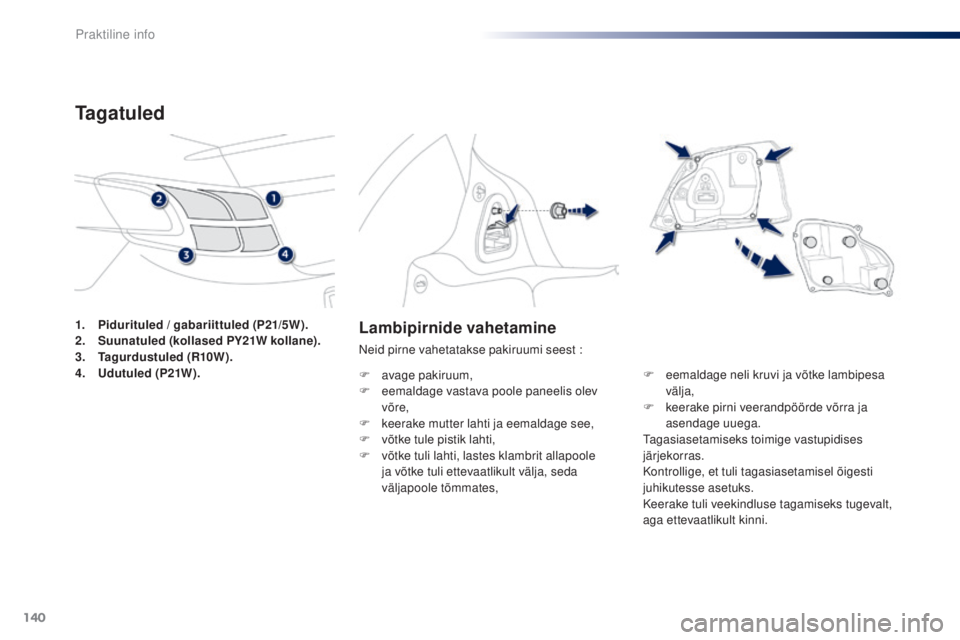

Lambipirnide vahetamine
Neid pirne vahetatakse pakiruumi seest :
F
a
vage pakiruum,
F

e
emaldage vastava poole paneelis olev
võre,
F

k
eerake mutter lahti ja eemaldage see,
F

v
õtke tule pistik lahti,
F

v
õtke tuli lahti, lastes klambrit allapoole
ja võtke tuli ettevaatlikult välja, seda
väljapoole tõmmates, F

e
emaldage neli kruvi ja võtke lambipesa
välja,
F

k
eerake pirni veerandpöörde võrra ja
asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kontrollige, et tuli tagasiasetamisel õigesti
juhikutesse asetuks.
Keerake tuli veekindluse tagamiseks tugevalt,
aga ettevaatlikult kinni.
1.
P

idurituled / gabariittuled (P21/5W).
2. S
uunatuled (kollased PY21W kollane).
3. T
agurdustuled (R10W).
4.
U

dutuled (P21W).
Ta g a t u l e d
Praktiline info

141
301_et_Chap09_info-pratiques_ed01-2014

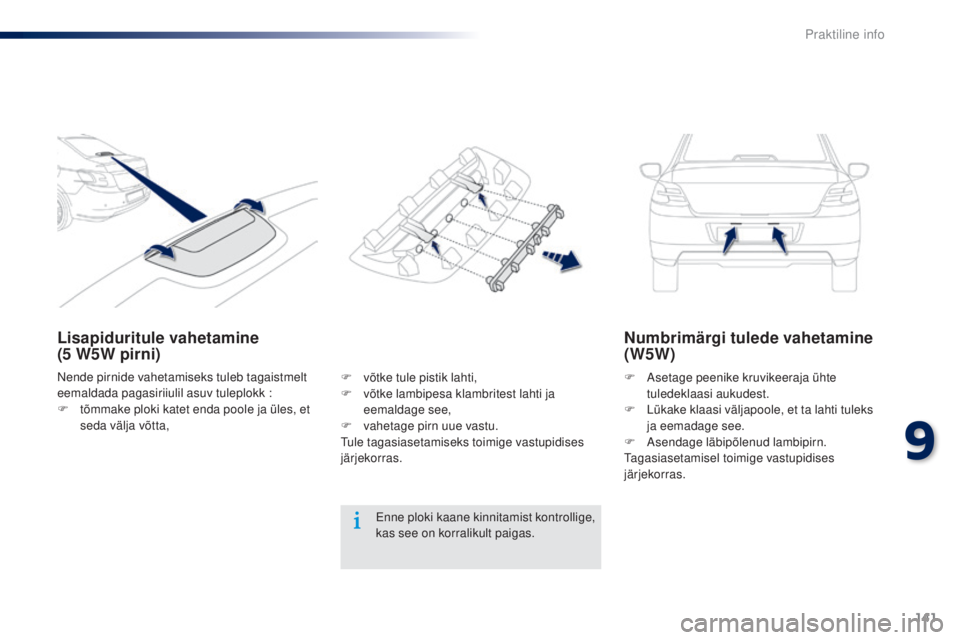

Lisapiduritule vahetamine
(5 W5W pirni) Numbrimärgi tulede vahetamine
(W5W)
F Asetage peenike kruvikeeraja ühte
tuledeklaasi aukudest.
F

L
ükake klaasi väljapoole, et ta lahti tuleks
ja eemadage see.
F

A
sendage läbipõlenud lambipirn.
Tagasiasetamisel toimige vastupidises
järjekorras.
Enne ploki kaane kinnitamist kontrollige,
kas see on korralikult paigas.
Nende pirnide vahetamiseks tuleb tagaistmelt
eemaldada pagasiriiulil asuv tuleplokk :
F

t

õmmake ploki katet enda poole ja üles, et
seda välja võtta, F
v
õtke tule pistik lahti,
F
v
õtke lambipesa klambritest lahti ja
eemaldage see,
F

v

ahetage pirn uue vastu.
Tule tagasiasetamiseks toimige vastupidises
järjekorras.
9
Praktiline info

142
301_et_Chap09_info-pratiques_ed01-2014

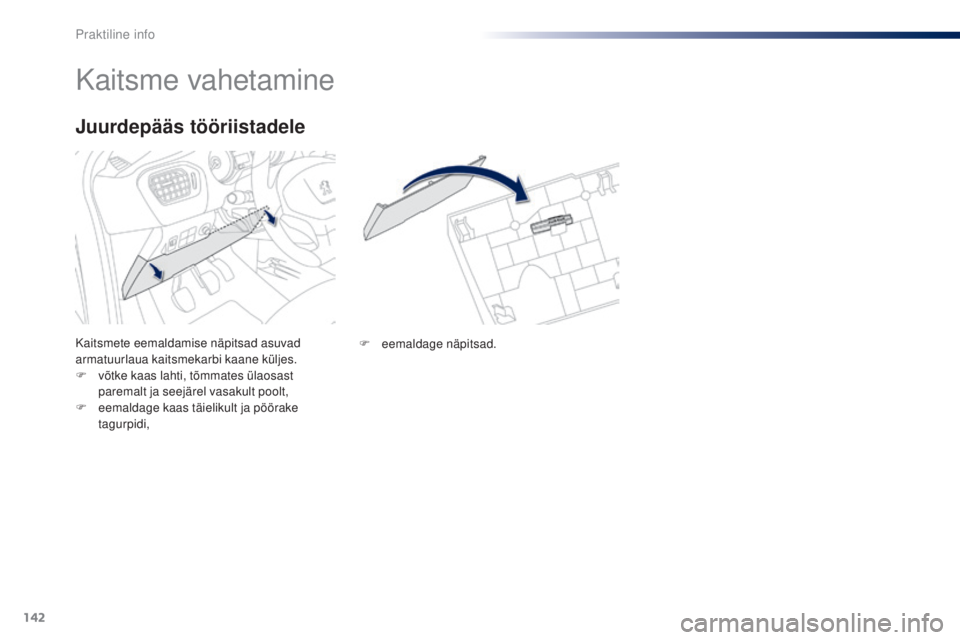

Kaitsme vahetamine
Kaitsmete eemaldamise näpitsad asuvad
armatuurlaua kaitsmekarbi kaane küljes.
F
v
õtke kaas lahti, tõmmates ülaosast
paremalt ja seejärel vasakult poolt,
F

e
emaldage kaas täielikult ja pöörake
tagurpidi,
Juurdepääs tööriistadele
F eemaldage näpitsad.
Praktiline info

143
301_et_Chap09_info-pratiques_ed01-2014

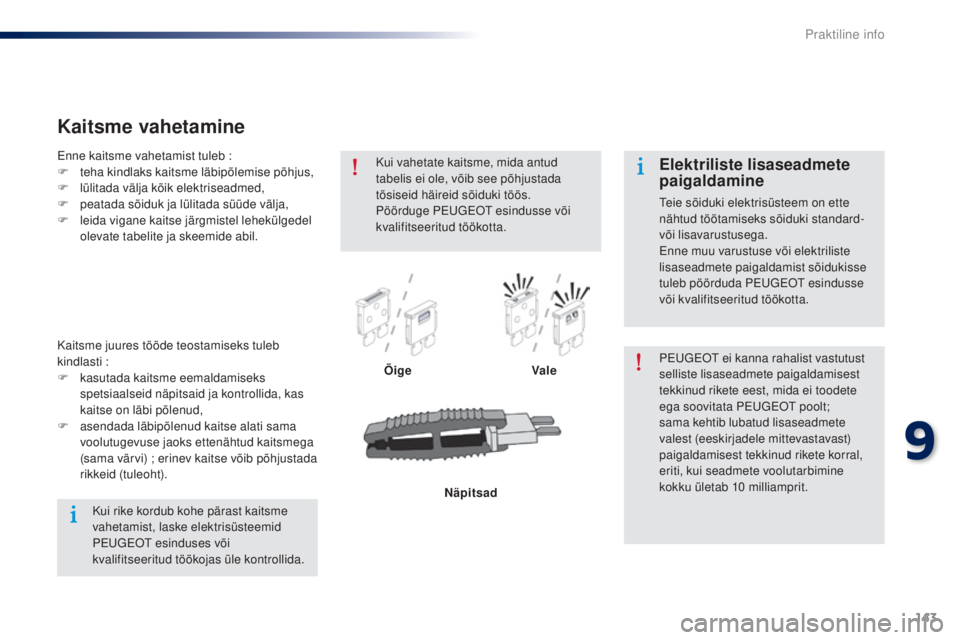

Kaitsme vahetamine
ÕigeValePEUGEOT ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete
ega soovitata PEUGEOT poolt;
sama kehtib lubatud lisaseadmete
valest (eeskirjadele mittevastavast)
paigaldamisest tekkinud rikete korral,
eriti, kui seadmete voolutarbimine
kokku ületab 10


milliamprit.
Elektriliste lisaseadmete
paigaldamine
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda PEUGEOT esindusse
või kvalifitseeritud töökotta.
Enne kaitsme vahetamist tuleb :
F

t

eha kindlaks kaitsme läbipõlemise põhjus,
F
lül
itada välja kõik elektriseadmed,
F
p
eatada sõiduk ja lülitada süüde välja,
F

l

eida vigane kaitse järgmistel lehekülgedel
olevate tabelite ja skeemide abil.
Kaitsme juures tööde teostamiseks tuleb
kindlasti :
F

kas

utada kaitsme eemaldamiseks
spetsiaalseid näpitsaid ja kontrollida, kas
kaitse on läbi põlenud,
F

a

sendada läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega
(sama värvi) ; erinev kaitse võib põhjustada
rikkeid (tuleoht).
Näpitsad
Kui vahetate kaitsme, mida antud
tabelis ei ole, võib see põhjustada
tõsiseid häireid sõiduki töös.
Pöörduge PEUGEOT esindusse või
kvalifitseeritud töökotta.
Kui rike kordub kohe pärast kaitsme
vahetamist, laske elektrisüsteemid
PEUGEOT esinduses või
kvalifitseeritud töökojas üle kontrollida.
9
Praktiline info

144
301_et_Chap09_info-pratiques_ed01-2014

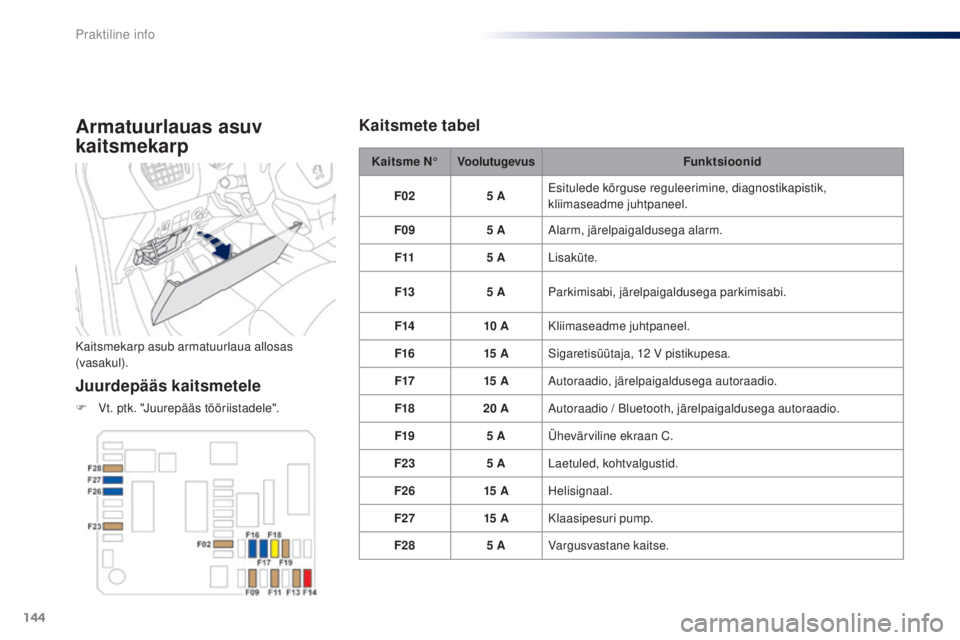

Armatuurlauas asuv
kaitsmekarp
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Juurdepääs kaitsmetele
F Vt. ptk. "Juurepääs tööriistadele".Kaitsme N°
Voolutugevus Funktsioonid
F02 5 A
Esitulede kõrguse reguleerimine, diagnostikapistik,
kliimaseadme juhtpaneel.
F09 5 A
Alarm, järelpaigaldusega alarm.
F11 5 A
Lisaküte.
F13 5 A
Parkimisabi, järelpaigaldusega parkimisabi.
F14 10

A
Kliimaseadme juhtpaneel.
F16 15

A
Sigaretisüütaja, 12

V pistikupesa.
F17 15

A
Autoraadio, järelpaigaldusega autoraadio.
F18 20
AAutoraadio / Bluetooth, järelpaigaldusega autoraadio.
F19 5
AÜhevärviline ekraan C.
F23 5
ALaetuled, kohtvalgustid.
F26 15


AHelisignaal.
F27 15


AKlaasipesuri pump.
F28 5
AVargusvastane kaitse.
Kaitsmete tabel
Praktiline info

145
301_et_Chap09_info-pratiques_ed01-2014

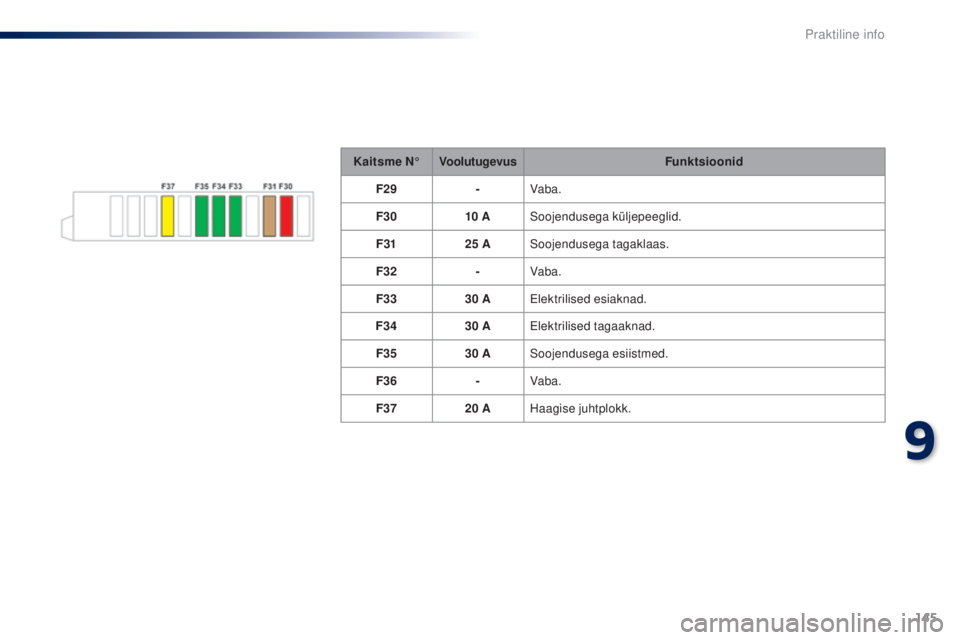

Kaitsme N°Voolutugevus Funktsioonid
F29 -Vaba.
F30 10


ASoojendusega küljepeeglid.
F31 25
ASoojendusega tagaklaas.
F32 -Vaba.
F33 30
AElektrilised esiaknad.
F34 30
AElektrilised tagaaknad.
F35 30
ASoojendusega esiistmed.
F36 -Vaba.
F37 20
AHaagise juhtplokk.
9
Praktiline info

146
301_et_Chap09_info-pratiques_ed01-2014
Kaitsme N°Voolutugevus Funktsioon
F14 15


AEsiklaasi allosa soojendus.
F15 5
AKliimaseadme kompressor.
F16 15


AEsimesed udutuled.
F18 10


AParem kaugtuli.
F19 10


AVasak kaugtuli.
F29 40
AEsiklaasipuhasti mootor.
F30 80
AEelsüüteküünlad (diisel).
Juurdepääs kaitsmetele
F Avage kaas.
F
V ahetage kaitse (vt. vastavast peatükist).
F

P
ärast kaitsme vahetamist sulgege
kaitsmekarbi kaas hoolikalt, et tagada
hermeetilisust.

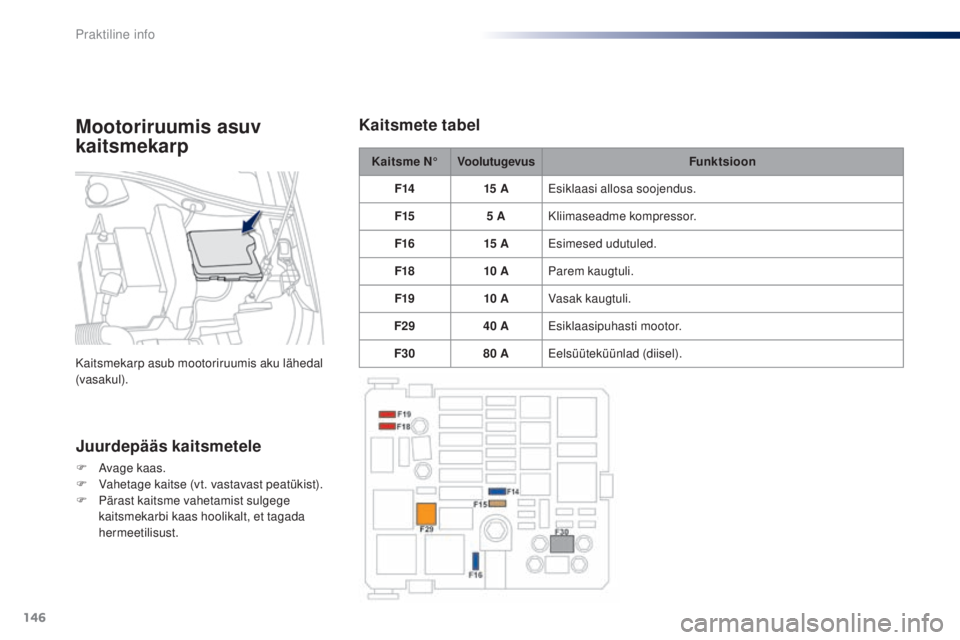

Kaitsmete tabelMootoriruumis asuv
kaitsmekarp
Kaitsmekarp asub mootoriruumis aku lähedal
(vasakul).
Praktiline info

147
301_et_Chap09_info-pratiques_ed01-2014

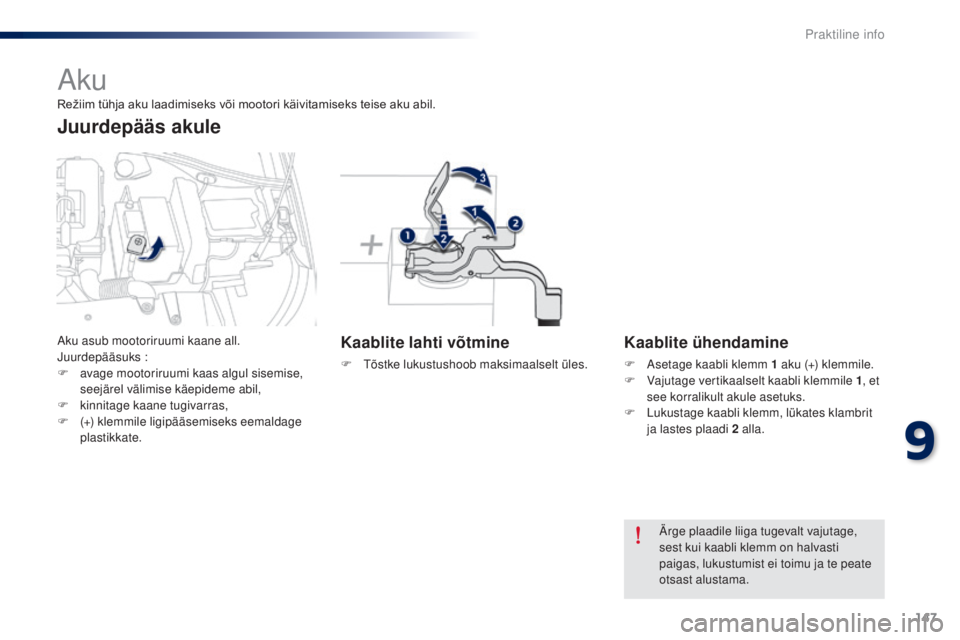

Aku
Kaablite lahti võtmine
F Tõstke lukustushoob maksimaalselt üles.
Kaablite ühendamine
F Asetage kaabli klemm 1 aku (+) klemmile.
F V ajutage vertikaalselt kaabli klemmile 1 , et
see korralikult akule asetuks.
F

L
ukustage kaabli klemm, lükates klambrit
ja lastes plaadi 2
alla.
Ärge plaadile liiga tugevalt vajutage,
sest kui kaabli klemm on halvasti
paigas, lukustumist ei toimu ja te peate
otsast alustama.
Režiim

tühja

aku

laadimiseks

või

mootori

käivitamiseks

teise

aku

abil.
Aku asub mootoriruumi kaane all.
Juurdepääsuks :
F
a
vage mootoriruumi kaas algul sisemise,
seejärel välimise käepideme abil,
F

k

innitage kaane tugivarras,
F

(

+) klemmile ligipääsemiseks eemaldage
plastikkate.
Juurdepääs akule
9
Praktiline info

148
301_et_Chap09_info-pratiques_ed01-2014

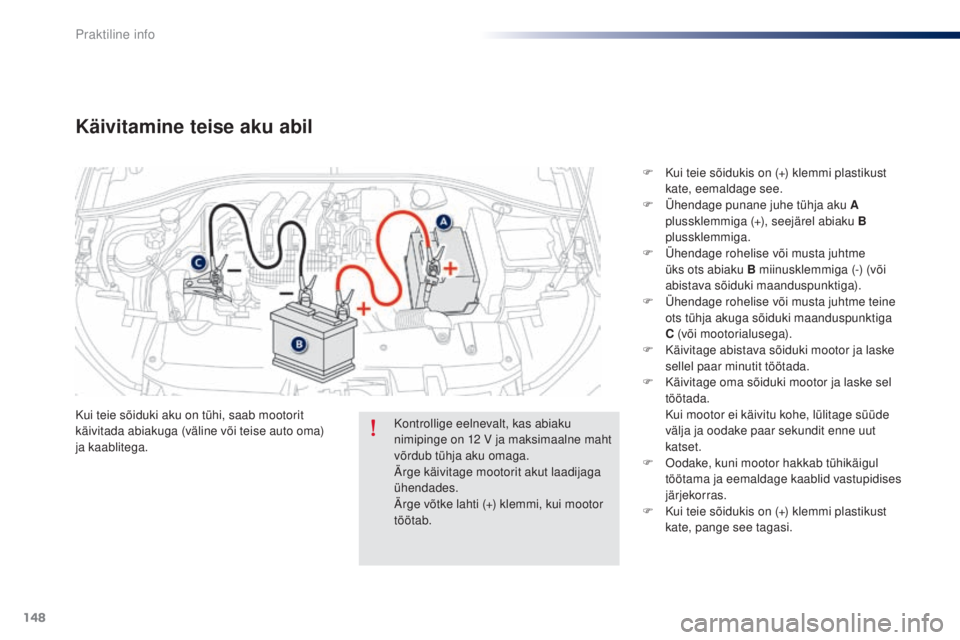

Käivitamine teise aku abil
Kui teie sõiduki aku on tühi, saab mootorit
käivitada abiakuga (väline või teise auto oma)
ja kaablitega.F

K
ui teie sõidukis on (+) klemmi plastikust
kate, eemaldage see.
F
Ü
hendage punane juhe tühja aku A
plussklemmiga (+), seejärel abiaku B
plussklemmiga.
F
Ü
hendage rohelise või musta juhtme
üks ots abiaku B miinusklemmiga (-) (või
abistava sõiduki maanduspunktiga).
F
Ü
hendage rohelise või musta juhtme teine
ots tühja akuga sõiduki maanduspunktiga
C (või mootorialusega).
F
K
äivitage abistava sõiduki mootor ja laske
sellel paar minutit töötada.
F
K
äivitage oma sõiduki mootor ja laske sel
töötada. K ui mootor ei käivitu kohe, lülitage süüde
välja ja oodake paar sekundit enne uut
katset.
F

O
odake, kuni mootor hakkab tühikäigul
töötama ja eemaldage kaablid vastupidises
järjekorras.
F

K
ui teie sõidukis on (+) klemmi plastikust
kate, pange see tagasi.
Kontrollige eelnevalt, kas abiaku
nimipinge on 12
V ja maksimaalne maht
võrdub tühja aku omaga.
Ärge käivitage mootorit akut laadijaga
ühendades.
Ärge võtke lahti (+) klemmi, kui mootor
töötab.
