Peugeot 301 2015 Vodič za korisnike (in Croatian)

119
301_hr_Chap09_info-pratiques_ed01-2014

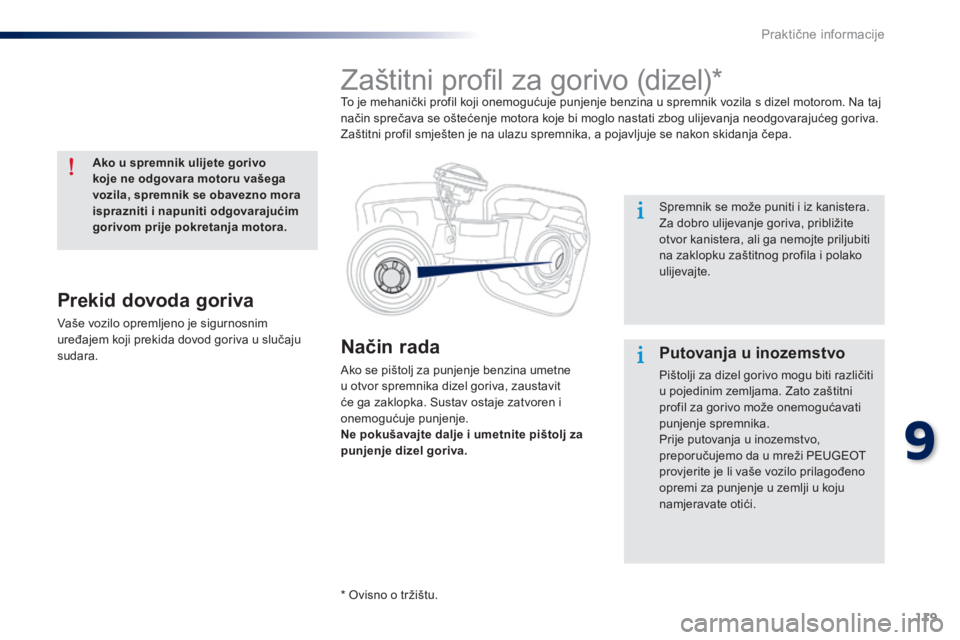

Način rada
Ako se pištolj za punjenje benzina umetne
u otvor spremnika dizel goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.
Zaštitni profil za gorivo (dizel)*To je mehanički profil koji onemogućuje punjenje benzina u spremnik vozila s dizel motorom. Na taj
način sprečava se oštećenje motora koje bi moglo nastati zbog ulijevanja neodgovarajućeg goriva.
Zaštitni profil smješten je na ulazu spremnika, a pojavljuje se nakon skidanja čepa.
* Ovisno o tržištu.Spremnik se može puniti i iz kanistera.
Za dobro ulijevanje goriva, približite
otvor kanistera, ali ga nemojte priljubiti
na zaklopku zaštitnog profila i polako
ulijevajte.
Putovanja u inozemstvo
Pištolji za dizel gorivo mogu biti različiti
u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućavati
punjenje spremnika.
Prije putovanja u inozemstvo,
preporučujemo da u mreži PEUGEOT
provjerite je li vaše vozilo prilagođeno
opremi za punjenje u zemlji u koju
namjeravate otići.
Ako u spremnik ulijete gorivo
koje ne odgovara motoru vašega
vozila, spremnik se obavezno mora
isprazniti i napuniti odgovarajućim
gorivom prije pokretanja motora.
Prekid dovoda goriva
Vaše vozilo opremljeno je sigurnosnim
uređajem koji prekida dovod goriva u slučaju
sudara.
9
Praktične informacije

120
301_hr_Chap09_info-pratiques_ed01-2014

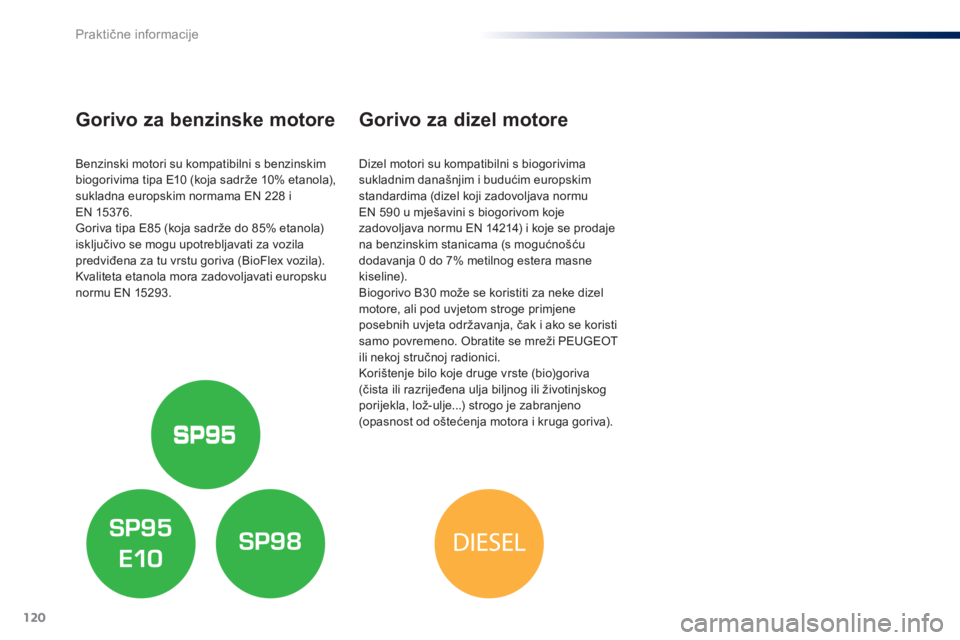

Gorivo za benzinske motore
Benzinski motori su kompatibilni s benzinskim
biogorivima tipa E10 (koja sadrže 10% etanola),
sukladna europskim normama EN 228
i
EN 15376.
Goriva tipa E85
(koja sadrže do 85% etanola)
isključivo se mogu upotrebljavati za vozila
predviđena za tu vrstu goriva (BioFlex vozila).
Kvaliteta etanola mora zadovoljavati europsku
normu EN 15293.
Gorivo za dizel motore
Dizel motori su kompatibilni s biogorivima
sukladnim današnjim i budućim europskim
standardima (dizel koji zadovoljava normu
EN 590
u mješavini s biogorivom koje
zadovoljava normu EN 14214) i koje se prodaje
na benzinskim stanicama (s mogućnošću
dodavanja 0
do 7% metilnog estera masne
kiseline).
Biogorivo B30
može se koristiti za neke dizel
motore, ali pod uvjetom stroge primjene
posebnih uvjeta održavanja, čak i ako se koristi
samo povremeno. Obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
Korištenje bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili životinjskog
porijekla, lož-ulje...) strogo je zabranjeno
(opasnost od oštećenja motora i kruga goriva).
Praktične informacije

121
301_hr_Chap09_info-pratiques_ed01-2014

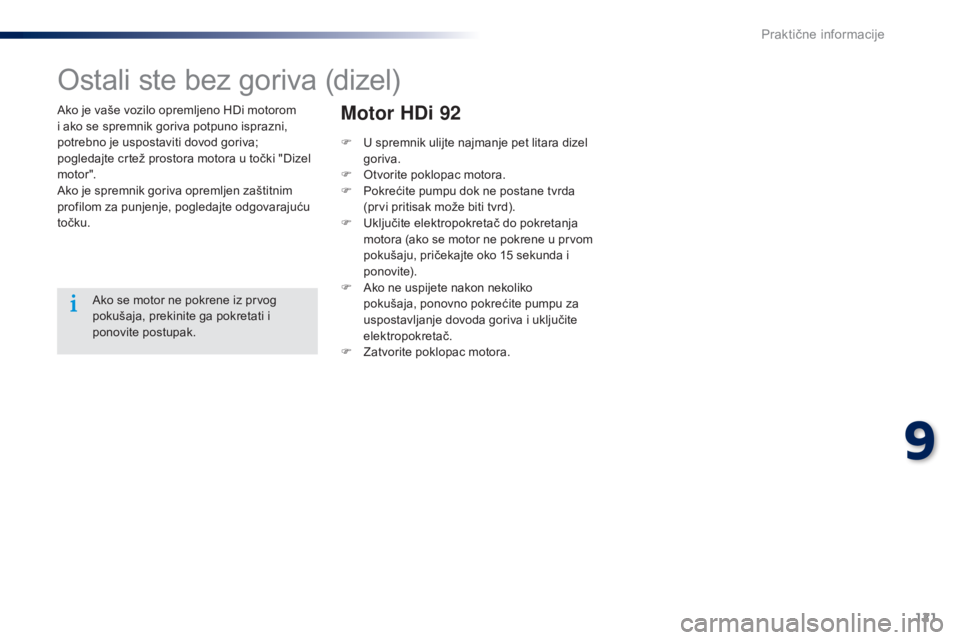

Ako je vaše vozilo opremljeno HDi motorom
i ako se spremnik goriva potpuno isprazni,
potrebno je uspostaviti dovod goriva;
pogledajte crtež prostora motora u točki "Dizel
motor".
Ako je spremnik goriva opremljen zaštitnim
profilom za punjenje, pogledajte odgovarajuću
točku.
Ostali ste bez goriva (dizel)
Ako se motor ne pokrene iz prvog
pokušaja, prekinite ga pokretati i
ponovite postupak.F

U s
premnik ulijte najmanje pet litara dizel
goriva.
F
O
tvorite poklopac motora.
F
P
okrećite pumpu dok ne postane tvrda
(prvi pritisak može biti tvrd).
F
U
ključite elektropokretač do pokretanja
motora (ako se motor ne pokrene u prvom
pokušaju, pričekajte oko 15 sekunda i
ponovite).
F A ko ne uspijete nakon nekoliko
pokušaja, ponovno pokrećite pumpu za
uspostavljanje dovoda goriva i uključite
elektropokretač.
F

Z
atvorite poklopac motora.
Motor HDi 92
9
Praktične informacije

122
301_hr_Chap09_info-pratiques_ed01-2014

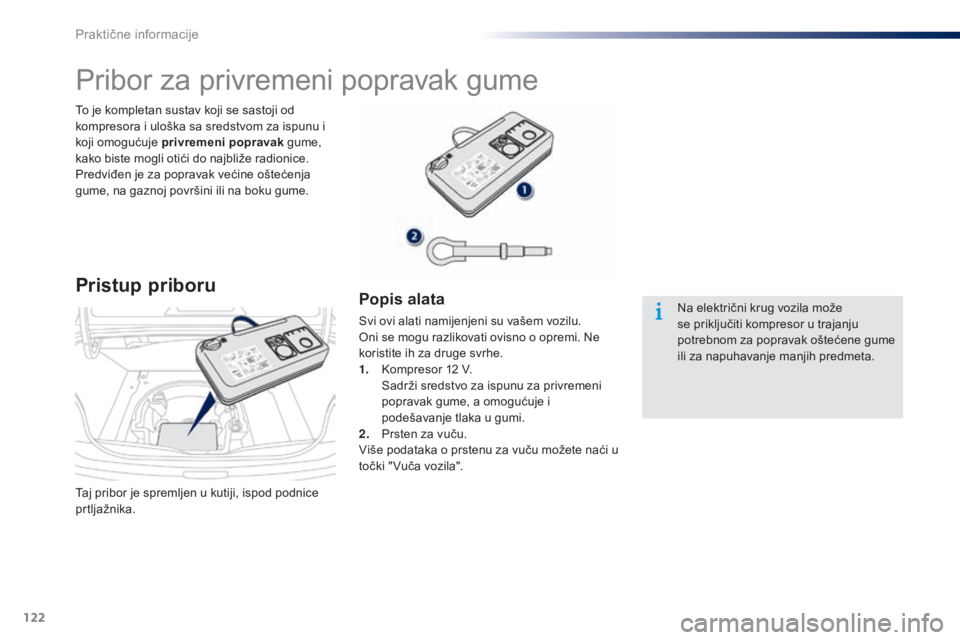

Taj pribor je spremljen u kutiji, ispod podnice
prtljažnika. To je kompletan sustav koji se sastoji od
kompresora i uloška sa sredstvom za ispunu i
koji omogućuje privremeni popravak gume,
kako biste mogli otići do najbliže radionice.
Predviđen je za popravak većine oštećenja
gume, na gaznoj površini ili na boku gume.
Pribor za privremeni popravak gume
Pristup priboruPopis alata
Svi ovi alati namijenjeni su vašem vozilu.
Oni se mogu razlikovati ovisno o opremi. Ne
koristite ih za druge svrhe.
1.
K

ompresor 12 V.
S

adrži sredstvo za ispunu za privremeni
popravak gume, a omogućuje i
podešavanje tlaka u gumi.
2.
P

rsten za vuču.
Više podataka o prstenu za vuču možete naći u
točki " Vuča vozila". Na električni krug vozila može
se priključiti kompresor u trajanju
potrebnom za popravak oštećene gume
ili za napuhavanje manjih predmeta.
Praktične informacije

123
301_hr_Chap09_info-pratiques_ed01-2014
A. Prekidač položaja "Popravak" ili "Napuhivanje".
B.
P

rekidač za uključivanje "I" /
isključivanje "O".
C.
T

ipka za ispuhavanje.
D.
M

anometar (bar i psi).
E.
P

retinac koji sadrži:
-

k
abel s adapterom za utičnicu 12 V,
-

r
azne nastavke za napuhivanje
(lopte, gume na biciklu...),
Opis pribora
F. Uložak sa sredstvom za ispunu.
G. B ijela cijev s čepom za popravak.
H.
C

rna cijev za napuhivanje.
I.
N

aljepnica s ograničenjem brzine. Naljepnicu s ograničenjem brzine I
zalijepite na upravljač da vas podsjeća
da je na vozilu kotač za privremenu
upotrebu.
S gumom popravljenom ovim priborom
ne vozite brže od 80
km/h.
9
Praktične informacije

124
301_hr_Chap09_info-pratiques_ed01-2014

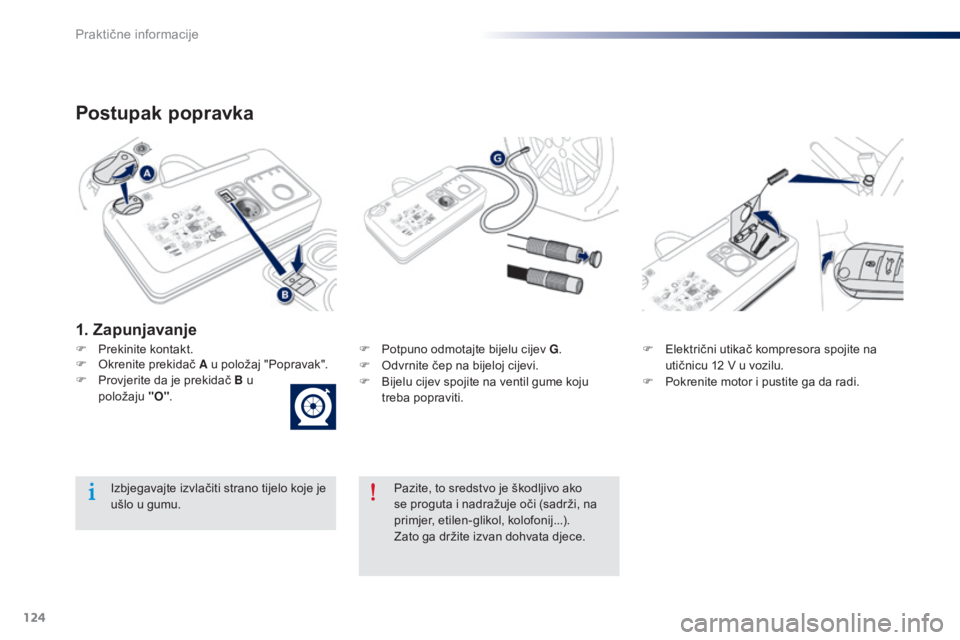

Postupak popravka
F Prekinite kontakt.F P otpuno odmotajte bijelu cijev G.
F O dvrnite čep na bijeloj cijevi.
F

B
ijelu cijev spojite na ventil gume koju
treba popraviti. F
E lektrični utikač kompresora spojite na
utičnicu 12 V u vozilu.
F

P
okrenite motor i pustite ga da radi.
Pazite, to sredstvo je škodljivo ako
se proguta i nadražuje oči (sadrži, na
primjer, etilen- glikol, kolofonij...).
Zato ga držite izvan dohvata djece.
Izbjegavajte izvlačiti strano tijelo koje je
ušlo u gumu.
1. Zapunjavanje
F Okrenite prekidač A u položaj "Popravak".
F
P rovjerite da je prekidač B u
položaju "O".
Praktične informacije

125
301_hr_Chap09_info-pratiques_ed01-2014

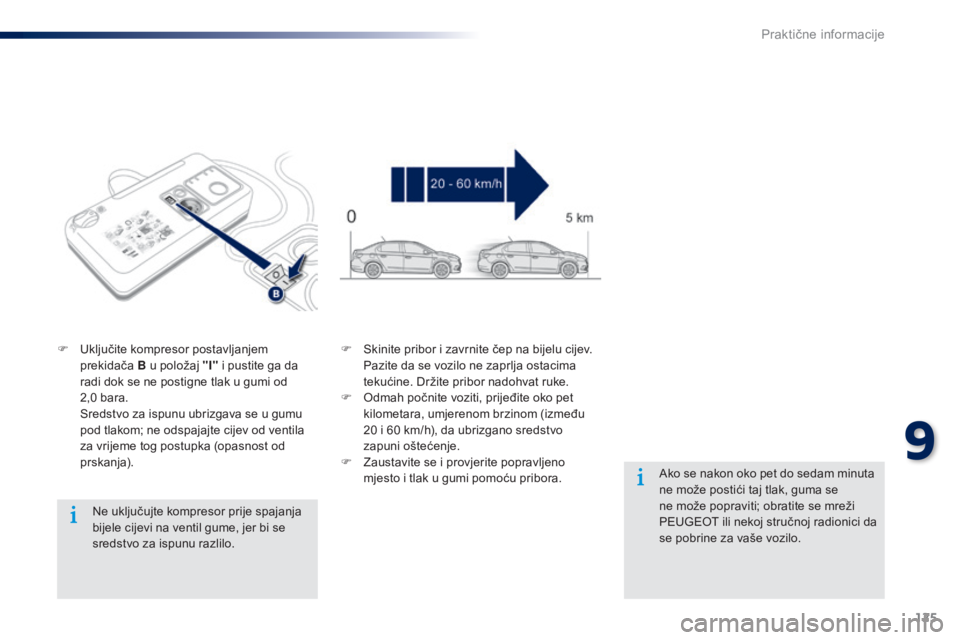

Ne uključujte kompresor prije spajanja
bijele cijevi na ventil gume, jer bi se
sredstvo za ispunu razlilo.
F

U

ključite kompresor postavljanjem
prekidača B u položaj "I" i pustite ga da
radi dok se ne postigne tlak u gumi od
2,0 bara.
S

redstvo za ispunu ubrizgava se u gumu
pod tlakom; ne odspajajte cijev od ventila
za vrijeme tog postupka (opasnost od
prskanja). F
S
kinite pribor i zavrnite čep na bijelu cijev.
P

azite da se vozilo ne zaprlja ostacima
tekućine. Držite pribor nadohvat ruke.
F
O
dmah počnite voziti, prijeđite oko pet
kilometara, umjerenom brzinom (između
20 i 60 km/h), da ubrizgano sredstvo
zapuni oštećenje.
F
Z
austavite se i provjerite popravljeno
mjesto i tlak u gumi pomoću pribora. Ako se nakon oko pet do sedam minuta
ne može postići taj tlak, guma se
ne može popraviti; obratite se mreži
PEUGEOT ili nekoj stručnoj radionici da
se pobrine za vaše vozilo.
9
Praktične informacije

126
301_hr_Chap09_info-pratiques_ed01-2014

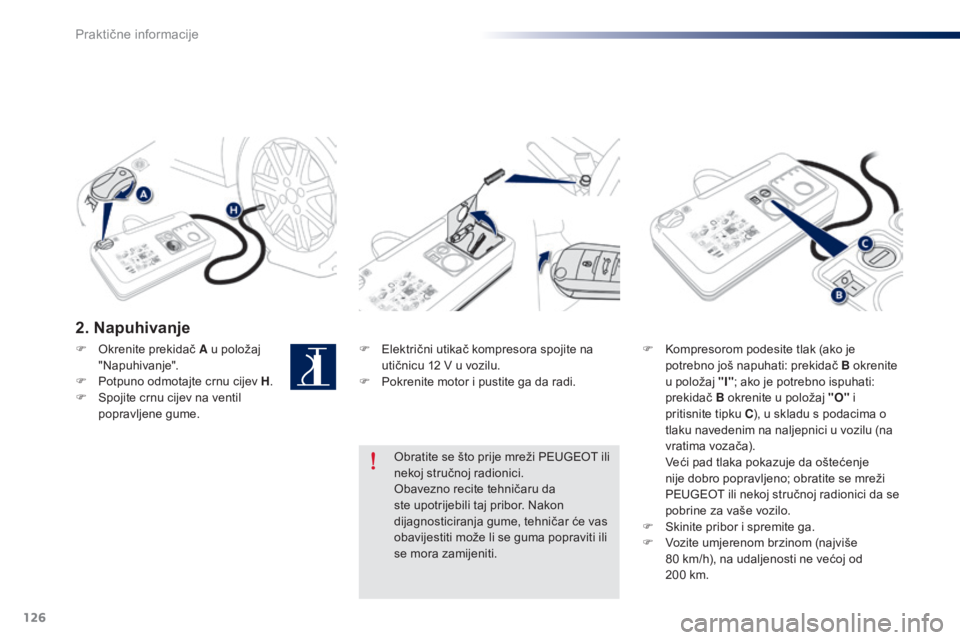

2. Napuhivanje
F Električni utikač kompresora spojite na utičnicu 12 V u vozilu.
F

P
okrenite motor i pustite ga da radi. F
K ompresorom podesite tlak (ako je
potrebno još napuhati: prekidač B okrenite
u položaj "I" ; ako je potrebno ispuhati:
prekidač B okrenite u položaj "O" i
pritisnite tipku C), u skladu s podacima o
tlaku navedenim na naljepnici u vozilu (na
vratima vozača).
V

eći pad tlaka pokazuje da oštećenje
nije dobro popravljeno; obratite se mreži
PEUGEOT ili nekoj stručnoj radionici da se
pobrine za vaše vozilo.
F

S
kinite pribor i spremite ga.
F

V
ozite umjerenom brzinom (najviše
80
km/h), na udaljenosti ne većoj od
200
km.
Obratite se što prije mreži PEUGEOT ili
nekoj stručnoj radionici.
Obavezno recite tehničaru da
ste upotrijebili taj pribor. Nakon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili
se mora zamijeniti.
F
O
krenite prekidač A u položaj
"Napuhivanje".
F

P

otpuno odmotajte crnu cijev H .
F

S

pojite crnu cijev na ventil
popravljene gume.
Praktične informacije

127
301_hr_Chap09_info-pratiques_ed01-2014

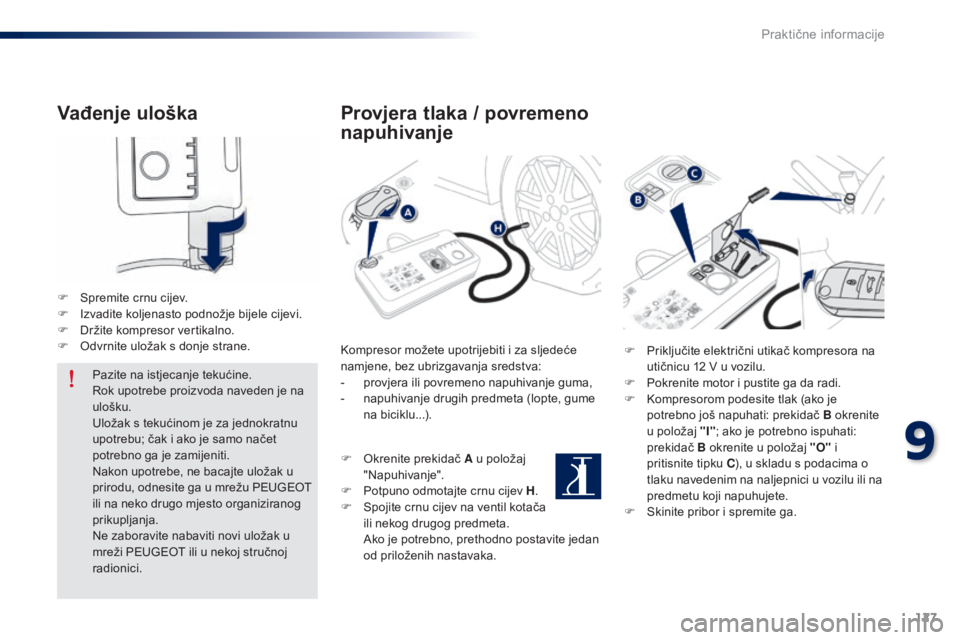

Vađenje uloška
F Spremite crnu cijev.
F I zvadite koljenasto podnožje bijele cijevi.
F

D
ržite kompresor vertikalno.
F

O
dvrnite uložak s donje strane.Pazite na istjecanje tekućine.
Rok upotrebe proizvoda naveden je na
ulošku.
Uložak s tekućinom je za jednokratnu
upotrebu; čak i ako je samo načet
potrebno ga je zamijeniti.
Nakon upotrebe, ne bacajte uložak u
prirodu, odnesite ga u mrežu PEUGEOT
ili na neko drugo mjesto organiziranog
prikupljanja.
Ne zaboravite nabaviti novi uložak u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Provjera tlaka / povremeno
napuhivanje
Kompresor možete upotrijebiti i za sljedeće
namjene, bez ubrizgavanja sredstva:
-

p
rovjera ili povremeno napuhivanje guma,
-

n
apuhivanje drugih predmeta (lopte, gume
na biciklu...).
F

O
krenite prekidač A u položaj
"Napuhivanje".
F

P
otpuno odmotajte crnu cijev H .
F

S
pojite crnu cijev na ventil kotača
ili nekog drugog predmeta.
A

ko je potrebno, prethodno postavite jedan
od priloženih nastavaka. F
P riključite električni utikač kompresora na
utičnicu 12
V u vozilu.
F

P
okrenite motor i pustite ga da radi.
F

K
ompresorom podesite tlak (ako je
potrebno još napuhati: prekidač B okrenite
u položaj "I" ; ako je potrebno ispuhati:
prekidač B okrenite u položaj "O" i
pritisnite tipku C), u skladu s podacima o
tlaku navedenim na naljepnici u vozilu ili na
predmetu koji napuhujete.
F

S
kinite pribor i spremite ga.
9
Praktične informacije

128
301_hr_Chap09_info-pratiques_ed01-2014

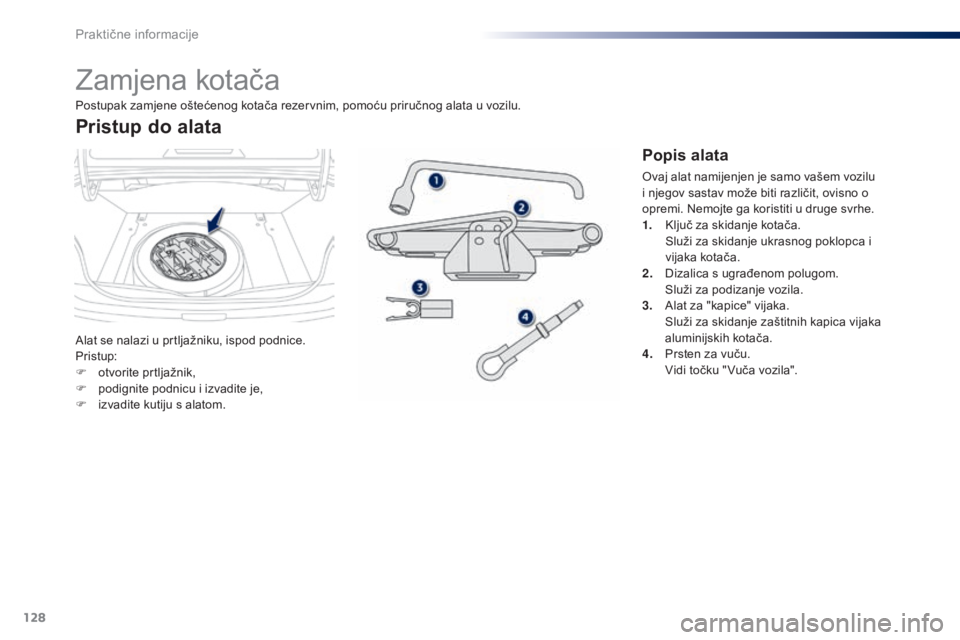

Zamjena kotača
Alat se nalazi u prtljažniku, ispod podnice.
Pristup:
F
o
tvorite prtljažnik,
F

p
odignite podnicu i izvadite je,
F

i
zvadite kutiju s alatom.
Pristup do alata
Popis alata
Postupak zamjene oštećenog kotača rezervnim, pomoću priručnog alata u vozilu.
Ovaj alat namijenjen je samo vašem vozilu
i njegov sastav može biti različit, ovisno o
opremi. Nemojte ga koristiti u druge svrhe.
1.
K

ljuč za skidanje kotača.
S

luži za skidanje ukrasnog poklopca i
vijaka kotača.
2.
D

izalica s ugrađenom polugom.
S

luži za podizanje vozila.
3.
A

lat za "kapice" vijaka.
S

luži za skidanje zaštitnih kapica vijaka
aluminijskih kotača.
4.
P

rsten za vuču.
V

idi točku " Vuča vozila".
Praktične informacije
