Peugeot 301 2015 Упутство за употребу (in Serbian)

139
301_sr_Chap09_info-pratiques_ed01-2014

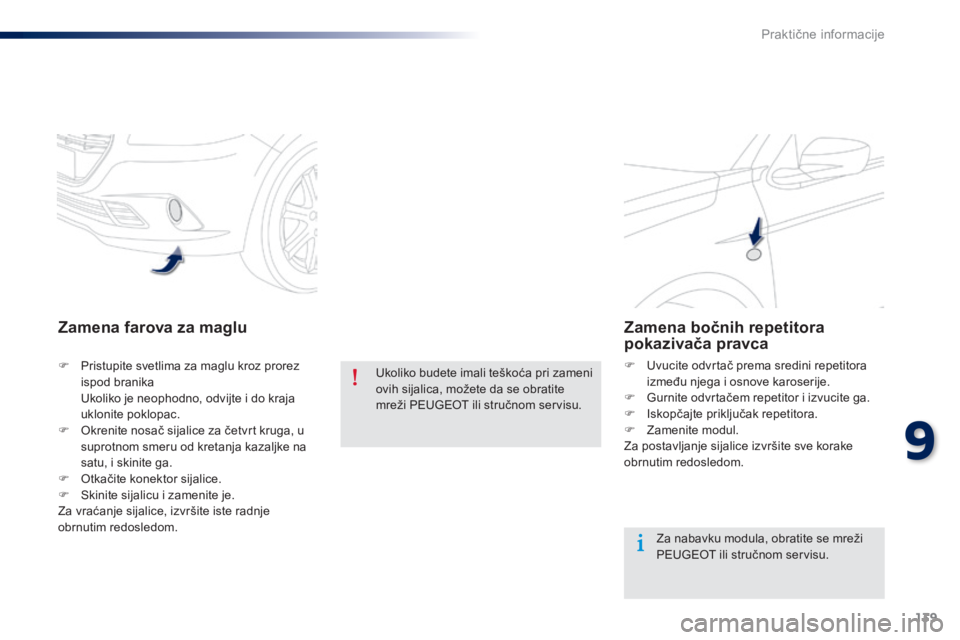

Zamena farova za maglu
F Pristupite svetlima za maglu kroz prorez ispod branika
U

koliko je neophodno, odvijte i do kraja
uklonite poklopac.
F

O
krenite nosač sijalice za četvrt kruga, u
suprotnom smeru od kretanja kazaljke na
satu, i skinite ga.
F

O
tkačite konektor sijalice.
F

S
kinite sijalicu i zamenite je.
Za vraćanje sijalice, izvršite iste radnje
obrnutim redosledom. Ukoliko budete imali teškoća pri zameni
ovih sijalica, možete da se obratite
mreži PEUGEOT ili stručnom servisu.
Zamena bočnih repetitora
pokazivača pravca
F Uvucite odvrtač prema sredini repetitora
između njega i osnove karoserije.
F

G
urnite odvrtačem repetitor i izvucite ga.
F

I
skopčajte priključak repetitora.
F

Z
amenite modul.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom.
Za nabavku modula, obratite se mreži
PEUGEOT ili stručnom servisu.
9
Praktične informacije

140
301_sr_Chap09_info-pratiques_ed01-2014

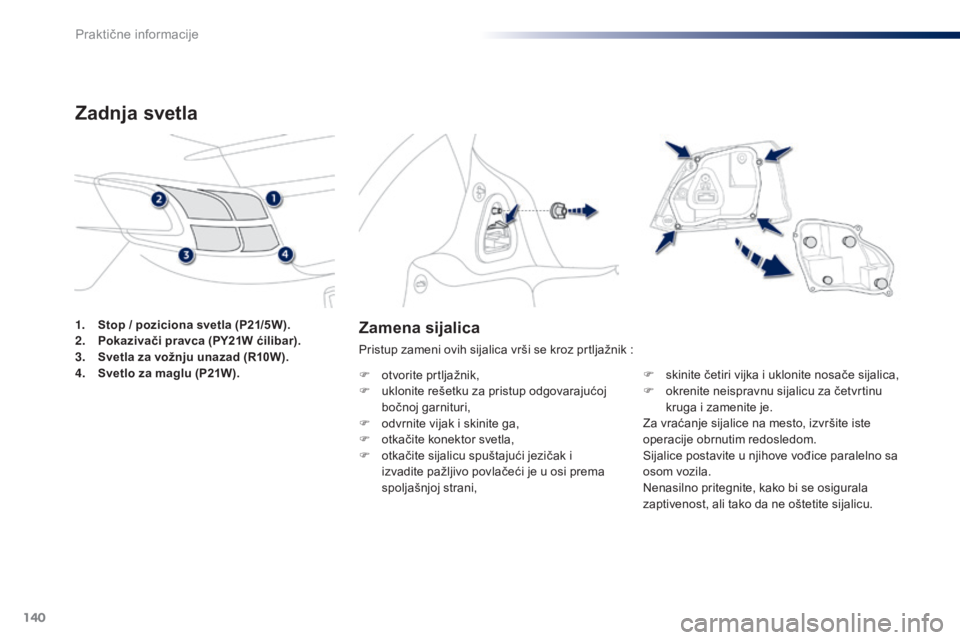

Zamena sijalica
Pristup zameni ovih sijalica vrši se kroz prtljažnik :
F
o
tvorite prtljažnik,
F

u
klonite rešetku za pristup odgovarajućoj
bočnoj garnituri,
F

o
dvrnite vijak i skinite ga,
F

o
tkačite konektor svetla,
F

o
tkačite sijalicu spuštajući jezičak i
izvadite pažljivo povlačeći je u osi prema
spoljašnjoj strani, F

s
kinite četiri vijka i uklonite nosače sijalica,
F

o
krenite neispravnu sijalicu za četvrtinu
kruga i zamenite je.
Za vraćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
Sijalice postavite u njihove vođice paralelno sa
osom vozila.
Nenasilno pritegnite, kako bi se osigurala
zaptivenost, ali tako da ne oštetite sijalicu.
1.
S

top / poziciona svetla (P21/5W).
2. P
okazivači pravca (PY21W ćilibar).
3. S
vetla za vožnju unazad (R10W).
4.
S

vetlo za maglu (P21W).
Zadnja svetla
Praktične informacije

141
301_sr_Chap09_info-pratiques_ed01-2014

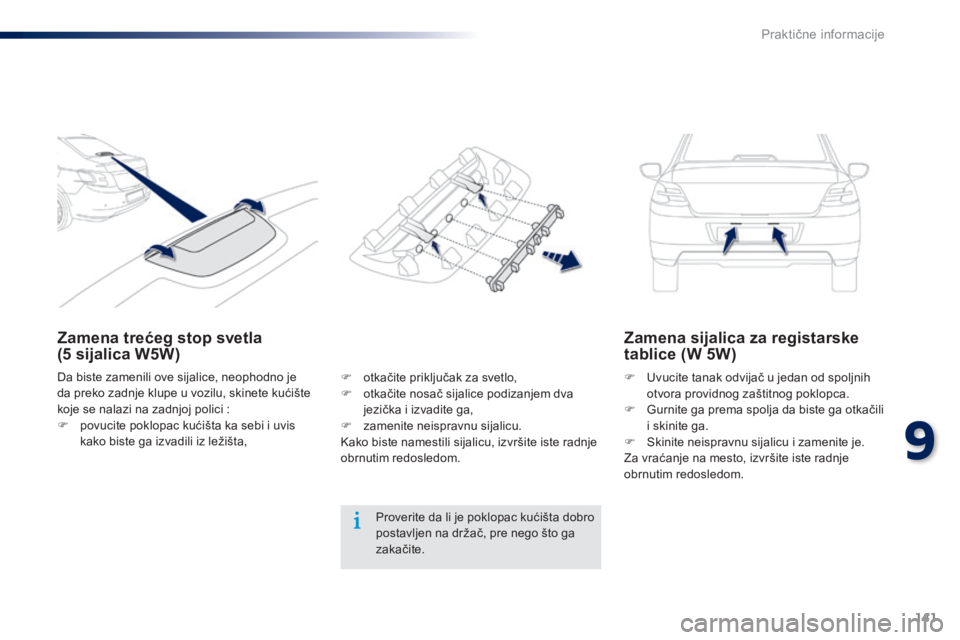

Zamena trećeg stop svetla
(5 sijalica W5W)Zamena sijalica za registarske
tablice (W 5W)
F Uvucite tanak odvijač u jedan od spoljnih
otvora providnog zaštitnog poklopca.
F

G
urnite ga prema spolja da biste ga otkačili
i skinite ga.
F

S
kinite neispravnu sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste radnje
obrnutim redosledom.
Proverite da li je poklopac kućišta dobro
postavljen na držač, pre nego što ga
zakačite.
Da biste zamenili ove sijalice, neophodno je
da preko zadnje klupe u vozilu, skinete kućište
koje se nalazi na zadnjoj polici

:
F

p

ovucite poklopac kućišta ka sebi i uvis
kako biste ga izvadili iz ležišta, F
o
tkačite priključak za svetlo,
F
o
tkačite nosač sijalice podizanjem dva
jezička i izvadite ga,
F

z

amenite neispravnu sijalicu.
Kako biste namestili sijalicu, izvršite iste radnje
obrnutim redosledom.
9
Praktične informacije

142
301_sr_Chap09_info-pratiques_ed01-2014

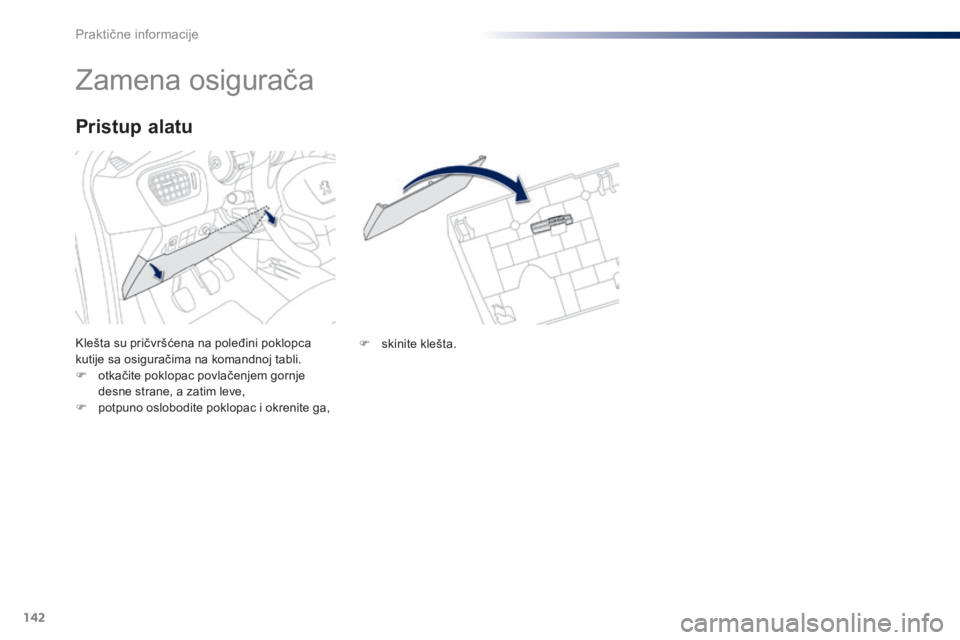

Zamena osigurača
Klešta su pričvršćena na poleđini poklopca
kutije sa osiguračima na komandnoj tabli.
F
o
tkačite poklopac povlačenjem gornje
desne strane, a zatim leve,
F

p
otpuno oslobodite poklopac i okrenite ga,
Pristup alatu
F skinite klešta.
Praktične informacije

143
301_sr_Chap09_info-pratiques_ed01-2014

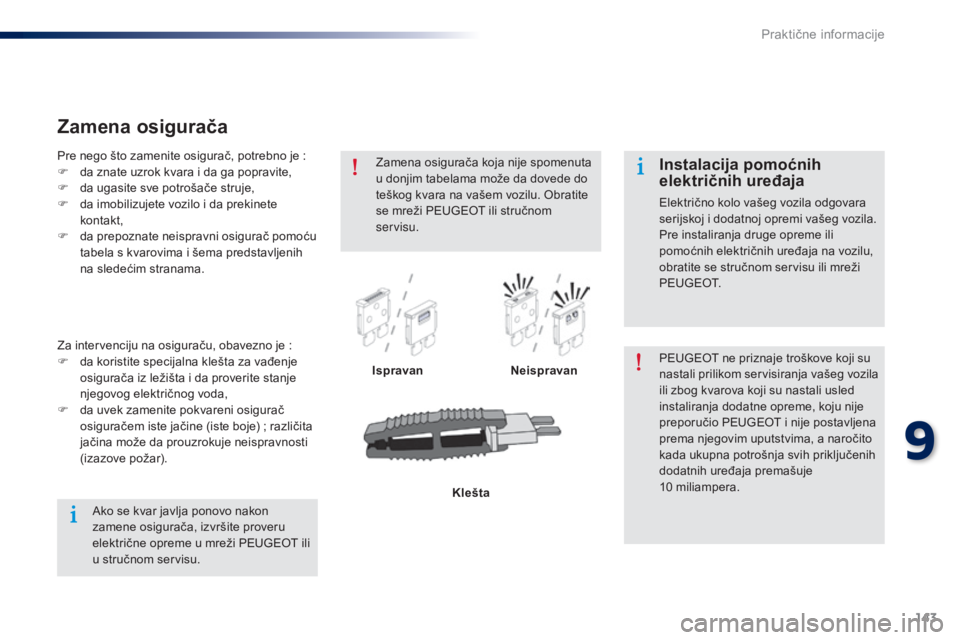

Zamena osigurača
IspravanNeispravan PEUGEOT ne priznaje troškove koji su
nastali prilikom servisiranja vašeg vozila
ili zbog kvarova koji su nastali usled
instaliranja dodatne opreme, koju nije
preporučio PEUGEOT i nije postavljena
prema njegovim uputstvima, a naročito
kada ukupna potrošnja svih priključenih
dodatnih uređaja premašuje
10 miliampera.
Instalacija pomoćnih
električnih uređaja
Električno kolo vašeg vozila odgovara
serijskoj i dodatnoj opremi vašeg vozila.
Pre instaliranja druge opreme ili
pomoćnih električnih uređaja na vozilu,
obratite se stručnom servisu ili mreži
P E U G E O T.
Pre nego što zamenite osigurač, potrebno je :
F

d

a znate uzrok kvara i da ga popravite,
F
d
a ugasite sve potrošače struje,
F
d
a imobilizujete vozilo i da prekinete
kontakt,
F

d

a prepoznate neispravni osigurač pomoću
tabela s kvarovima i šema predstavljenih
na sledećim stranama.
Za intervenciju na osiguraču, obavezno je :
F

d

a koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda,
F

d

a uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje)

; različita
jačina može da prouzrokuje neispravnosti
(izazove požar).
Klešta
Zamena osigurača koja nije spomenuta
u donjim tabelama može da dovede do
teškog kvara na vašem vozilu. Obratite
se mreži PEUGEOT ili stručnom
servisu.
Ako se kvar javlja ponovo nakon
zamene osigurača, izvršite proveru
električne opreme u mreži PEUGEOT ili
u stručnom servisu.
9
Praktične informacije

144
301_sr_Chap09_info-pratiques_ed01-2014

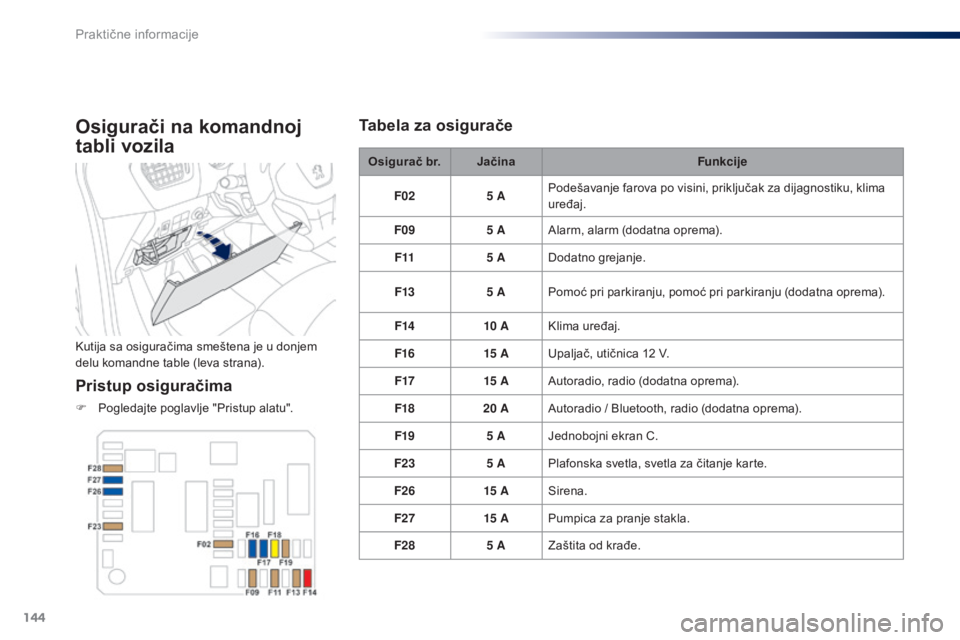

Osigurači na komandnoj
tabli vozila
Kutija sa osiguračima smeštena je u donjem
delu komandne table (leva strana).
Pristup osiguračima
F Pogledajte poglavlje "Pristup alatu".Osigurač br.
Jačina Funkcije
F02 5 APodešavanje farova po visini, priključak za dijagnostiku, klima
uređaj.
F09 5 AAlarm, alarm (dodatna oprema).
F11 5 ADodatno grejanje.
F13 5 APomoć pri parkiranju, pomoć pri parkiranju (dodatna oprema).
F14 10 AKlima uređaj.
F16 15 AUpaljač, utičnica 12 V.
F17 15 AAutoradio, radio (dodatna oprema).
F18 20 AAutoradio / Bluetooth, radio (dodatna oprema).
F19 5 AJednobojni ekran C.
F23 5 APlafonska svetla, svetla za čitanje karte.
F26 15 ASirena.
F27 15 APumpica za pranje stakla.
F28 5 AZaštita od krađe.
Tabela za osigurače
Praktične informacije

145
301_sr_Chap09_info-pratiques_ed01-2014

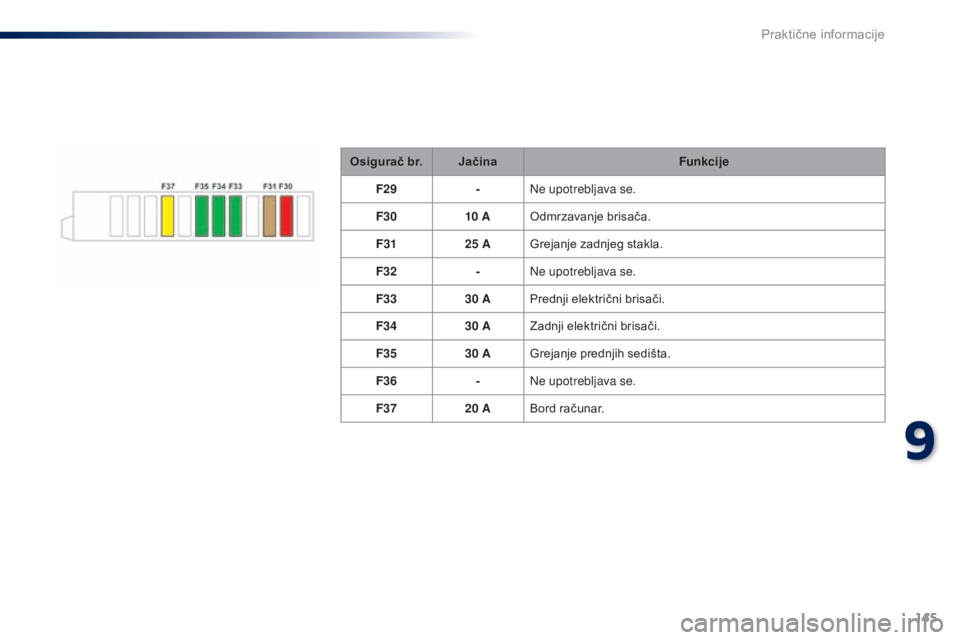

Osigurač br.Jačina Funkcije
F29 -Ne upotrebljava se.
F30 10 AOdmrzavanje brisača.
F31 25 AGrejanje zadnjeg stakla.
F32 -Ne upotrebljava se.
F33 30 APrednji električni brisači.
F34 30 AZadnji električni brisači.
F35 30 AGrejanje prednjih sedišta.
F36 -Ne upotrebljava se.
F37 20 ABord računar.
9
Praktične informacije

146
301_sr_Chap09_info-pratiques_ed01-2014
Osigurač br.Jačina Funkcije
F14 15 ADonji grejač vetrobranskog stakla.
F15 5 AKompresor klima uređaja.
F16 15 ASvetla za maglu napred.
F18 10 ADugo svetlo, desno.
F19 10 ADugo svetlo, levo.
F29 40 AMotor prednjih brisača.
F30 80 ASvećice za predgrevanje (dizel).
Pristup osiguračima
F Skinite poklopac.
F
Z amenite osigurač (videti odgovarajuće
p o g l av l j e).
F

P
osle intervencije, veoma pažljivo ponovo
vratite poklopac da biste obezbedili
zaptivenost kutije sa osiguračima.

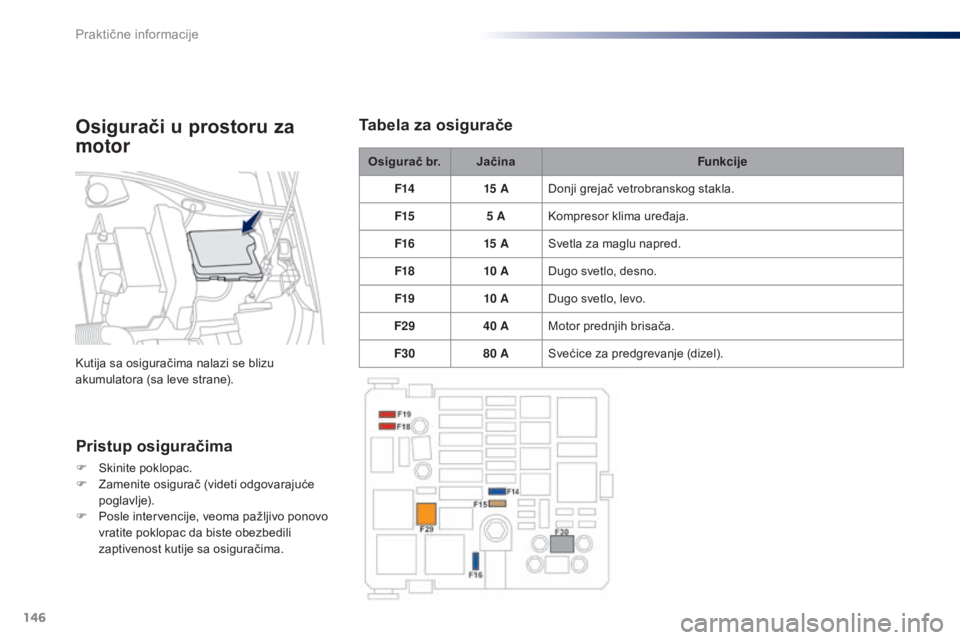

Tabela za osiguračeOsigurači u prostoru za
motor
Kutija sa osiguračima nalazi se blizu
akumulatora (sa leve strane).
Praktične informacije

147
301_sr_Chap09_info-pratiques_ed01-2014

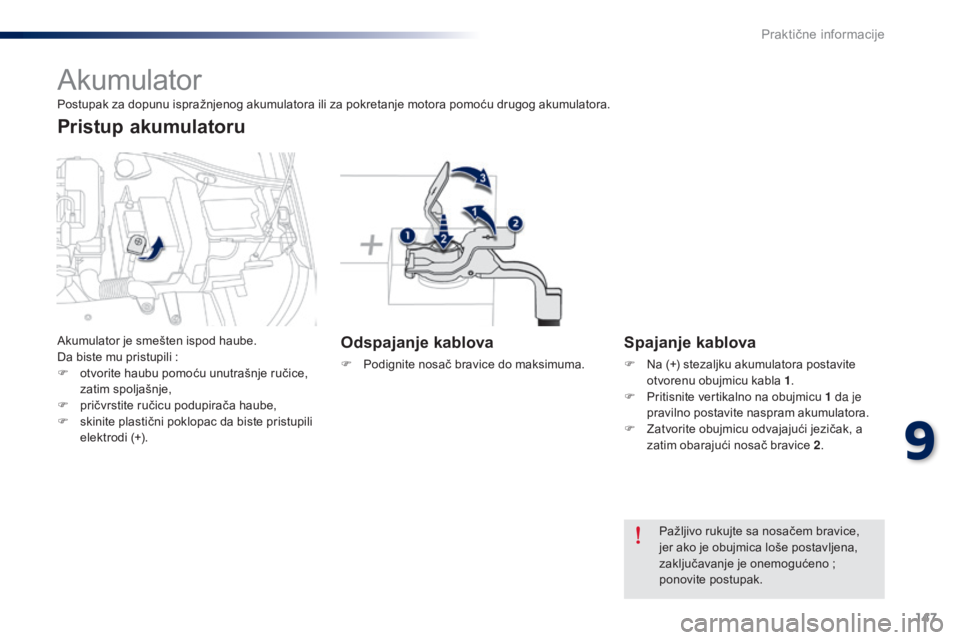

Akumulator
Odspajanje kablova
F Podignite nosač bravice do maksimuma.
Spajanje kablova
F Na (+) stezaljku akumulatora postavite otvorenu obujmicu kabla 1 .
F

P
ritisnite vertikalno na obujmicu 1 da je
pravilno postavite naspram akumulatora.
F

Z
atvorite obujmicu odvajajući jezičak, a
zatim obarajući nosač bravice 2 .
Pažljivo rukujte sa nosačem bravice,
jer ako je obujmica loše postavljena,
zaključavanje je onemogućeno
;
ponovite postupak.
Postupak za dopunu ispražnjenog akumulatora ili za pokretanje motora pomoću drugog akumulatora.
Akumulator je smešten ispod haube.
Da biste mu pristupili

:
F
o
tvorite haubu pomoću unutrašnje ručice,
zatim spoljašnje,
F

p

ričvrstite ručicu podupirača haube,
F

s

kinite plastični poklopac da biste pristupili
elektrodi (+).
Pristup akumulatoru
9
Praktične informacije

148
301_sr_Chap09_info-pratiques_ed01-2014

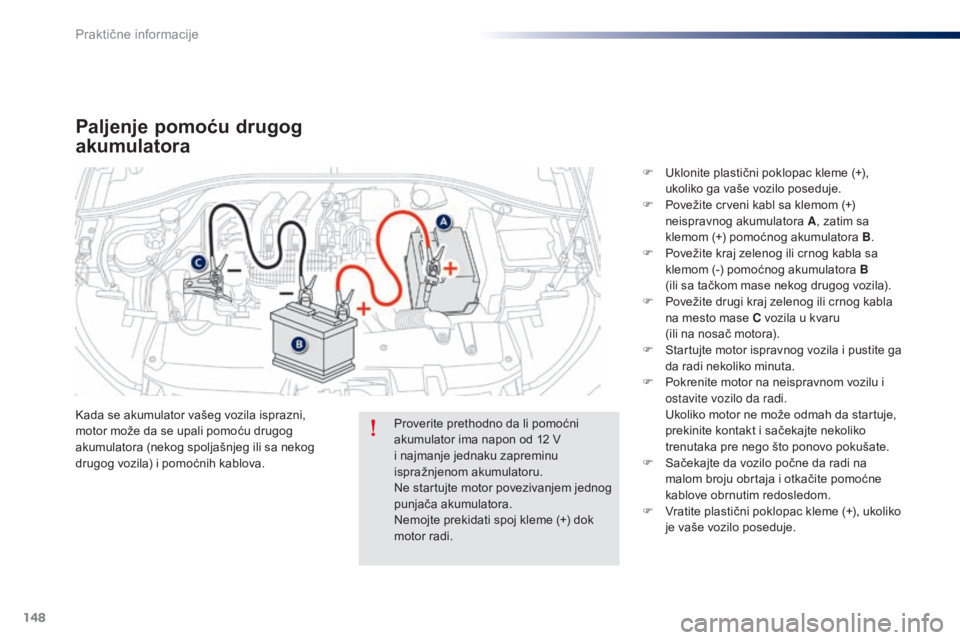

Paljenje pomoću drugog
akumulatora
Kada se akumulator vašeg vozila isprazni,
motor može da se upali pomoću drugog
akumulatora (nekog spoljašnjeg ili sa nekog
drugog vozila) i pomoćnih kablova.F

U
klonite plastični poklopac kleme (+),
ukoliko ga vaše vozilo poseduje.
F
P
ovežite crveni kabl sa klemom (+)
neispravnog akumulatora A , zatim sa
klemom (+) pomoćnog akumulatora B .
F
P
ovežite kraj zelenog ili crnog kabla sa
klemom (-) pomoćnog akumulatora B
(ili sa tačkom mase nekog drugog vozila).
F
P
ovežite drugi kraj zelenog ili crnog kabla
na mesto mase C vozila u kvaru
(ili na nosač motora).
F
S
tartujte motor ispravnog vozila i pustite ga
da radi nekoliko minuta.
F
P
okrenite motor na neispravnom vozilu i
ostavite vozilo da radi. U koliko motor ne može odmah da startuje,
prekinite kontakt i sačekajte nekoliko
trenutaka pre nego što ponovo pokušate.
F

S
ačekajte da vozilo počne da radi na
malom broju obrtaja i otkačite pomoćne
kablove obrnutim redosledom.
F

V
ratite plastični poklopac kleme (+), ukoliko
je vaše vozilo poseduje.
Proverite prethodno da li pomoćni
akumulator ima napon od 12 V
i najmanje jednaku zapreminu
ispražnjenom akumulatoru.
Ne startujte motor povezivanjem jednog
punjača akumulatora.
Nemojte prekidati spoj kleme (+) dok
motor radi.
Praktične informacije
