Page 21 of 306
19

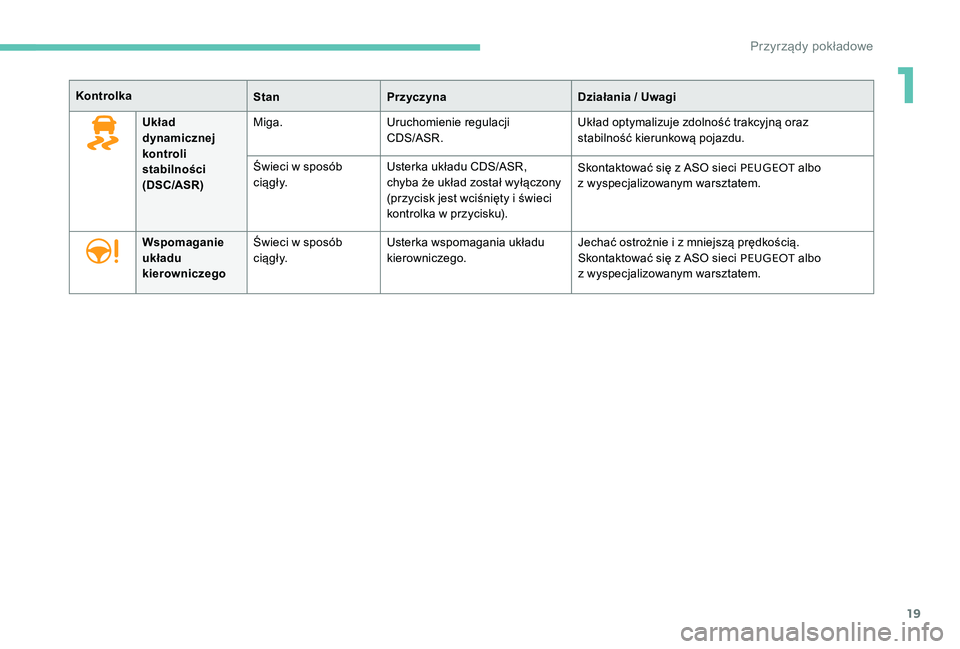

KontrolkaStanPrzyczyna Działania / Uwagi
Układ
dynamicznej
kontroli
stabilności
(DSC/ASR) Miga.
Uruchomienie regulacji
CDS/ASR. Układ optymalizuje zdolność trakcyjną oraz
stabilność kierunkową pojazdu.
Świeci w
sposób
c i ą g ł y. Usterka układu CDS/ASR,
chyba że układ został wyłączony
(przycisk jest wciśnięty i
świeci
kontrolka w
przycisku).Skontaktować się z
ASO sieci PEUGEOT albo
z
wyspecjalizowanym warsztatem.
Wspomaganie
układu
kierowniczego Świeci w
sposób
c i ą g ł y. Usterka wspomagania układu
kierowniczego. Jechać ostrożnie i
z mniejszą prędkością.
Skontaktować się z
ASO sieci PEUGEOT albo
z
wyspecjalizowanym warsztatem.
1
Przyrządy pokładowe

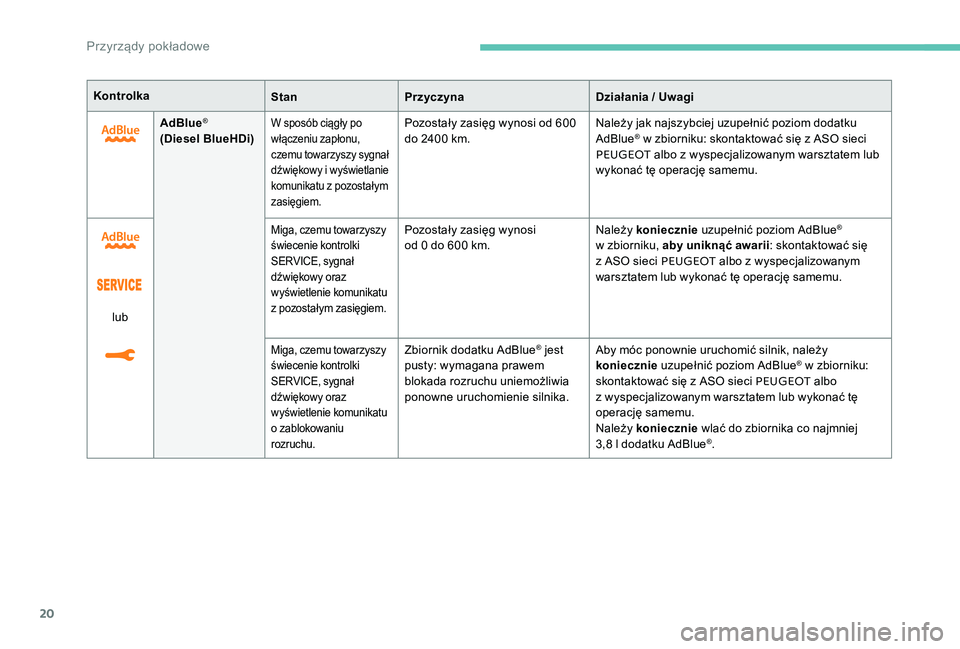

Page 22 of 306
20
KontrolkaStanPrzyczyna Działania / Uwagi
AdBlue
®
(Diesel BlueHDi)W sposób ciągły po
włączeniu zapłonu,
czemu towarzyszy sygnał
dźwiękowy i
wyświetlanie
komunikatu z
pozostałym
zasięgiem.Pozostały zasięg wynosi od 600
do 2400 km. Należy jak najszybciej uzupełnić poziom dodatku
AdBlue® w zbiorniku: skontaktować się z ASO sieci
P
EUGEOT albo z
wyspecjalizowanym warsztatem lub
wykonać tę operację samemu.
lub
Miga, czemu towarzyszy
świecenie kontrolki
SERVICE, sygnał
dźwiękowy oraz
wyświetlenie komunikatu
z pozostałym zasięgiem.Pozostały zasięg wynosi
od 0 do 600 km. Należy koniecznie
uzupełnić poziom AdBlue®
w zb
iorniku, aby uniknąć awarii : skontaktować się
z
ASO sieci PEUGEOT albo z
wyspecjalizowanym
warsztatem lub wykonać tę operację samemu.
Miga, czemu towarzyszy
świecenie kontrolki
SERVICE, sygnał
dźwiękowy oraz
wyświetlenie komunikatu
o
z
ablokowaniu
rozruchu.Zbiornik dodatku AdBlue® jest
pusty: wymagana prawem
blokada rozruchu uniemożliwia
ponowne uruchomienie silnika. Aby móc ponownie uruchomić silnik, należy
koniecznie
uzupełnić poziom AdBlue® w zbiorniku:
s
kontaktować się z
ASO sieci PEUGEOT albo
z
wyspecjalizowanym warsztatem lub wykonać tę
operację samemu.
Należy koniecznie wlać do zbiornika co najmniej
3,8 l dodatku AdBlue
®.
Przyrządy pokładowe
Page 23 of 306
21

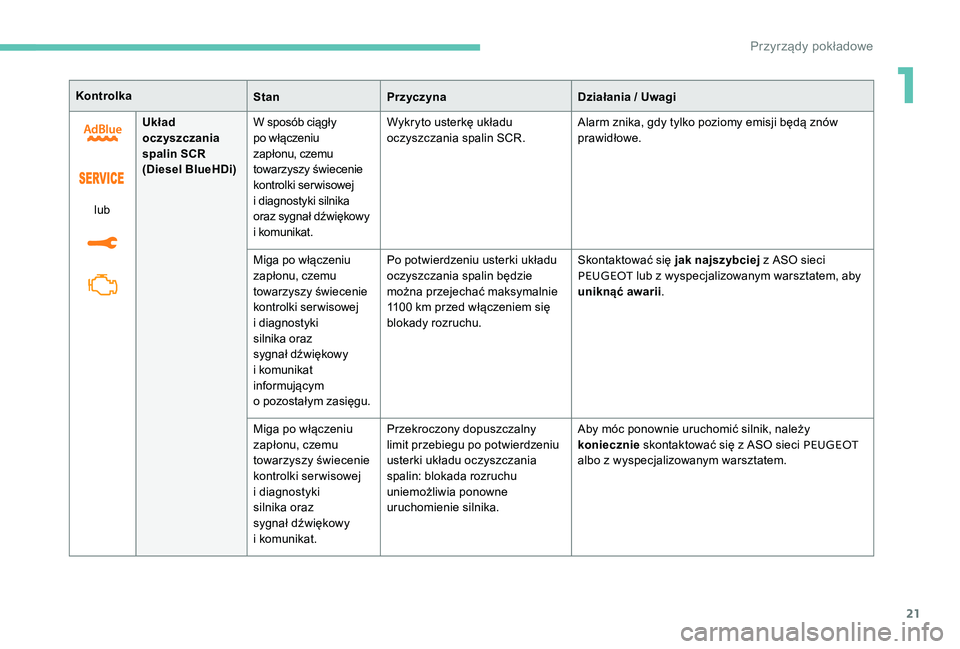

KontrolkaStanPrzyczyna Działania / Uwagi
lub Układ
oczyszczania
spalin SCR
(Diesel BlueHDi)
W sposób ciągły
po włączeniu
zapłonu, czemu
towarzyszy świecenie
kontrolki serwisowej
i
diagnostyki silnika
oraz sygnał dźwiękowy
i
k
omunikat.Wykryto usterkę układu
oczyszczania spalin SCR.
Alarm znika, gdy tylko poziomy emisji będą znów
prawidłowe.
Miga po włączeniu
zapłonu, czemu
towarzyszy świecenie
kontrolki serwisowej
i
diagnostyki
silnika oraz
sygnał dźwiękowy
i
k
omunikat
informującym
o
pozostałym zasięgu.Po potwierdzeniu usterki układu
oczyszczania spalin będzie
można przejechać maksymalnie
1100
km przed włączeniem się
blokady rozruchu. Skontaktować się jak najszybciej
z
ASO sieci
PEUGEOT lub z
wyspecjalizowanym warsztatem, aby
uniknąć awarii .
Miga po włączeniu
zapłonu, czemu
towarzyszy świecenie
kontrolki ser wisowej
i
diagnostyki
silnika oraz
sygnał dźwiękowy
i
k
omunikat.Przekroczony dopuszczalny
limit przebiegu po potwierdzeniu
usterki układu oczyszczania
spalin: blokada rozruchu
uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik, należy
koniecznie
skontaktować się z
ASO sieci PEUGEOT
albo z
wyspecjalizowanym warsztatem.
1
Przyrządy pokładowe

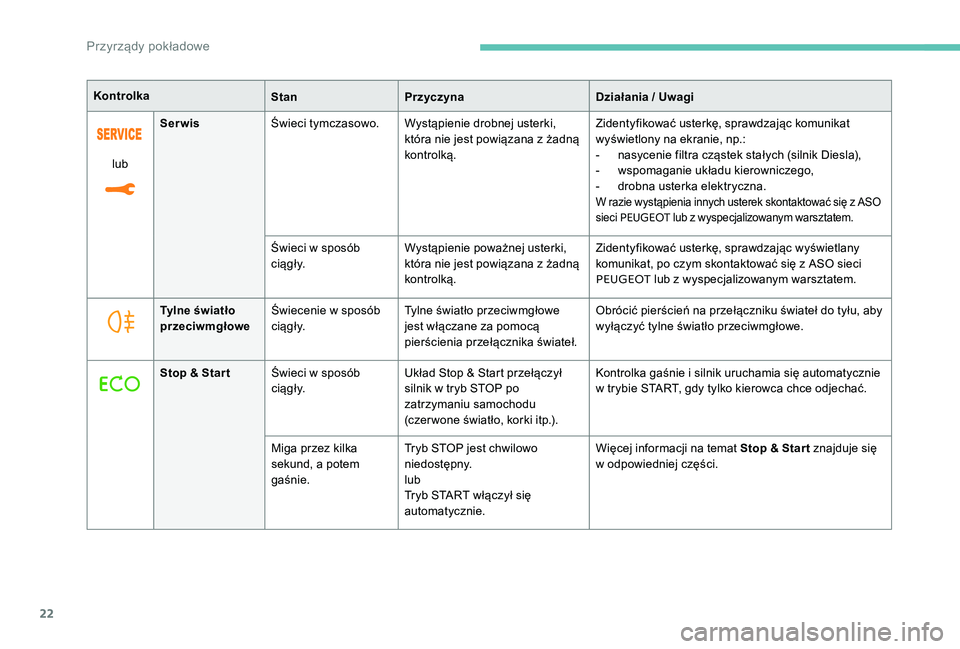

Page 24 of 306
22
lubSerwis
Świeci tymczasowo. Wystąpienie drobnej usterki,
która nie jest powiązana z żadną
kontrolką. Zidentyfikować usterkę, sprawdzając komunikat
wyświetlony na ekranie, np.:
-
n asycenie filtra cząstek stałych (silnik Diesla),
- w spomaganie układu kierowniczego,
-
d
robna usterka elektryczna.
W razie wystąpienia innych usterek skontaktować się z ASO
s ieci PEUGEOT lub z
wyspecjalizowanym warsztatem.
Świeci w sposób
c i ą g ł y. Wystąpienie poważnej usterki,
która nie jest powiązana z
żadną
kontrolką. Zidentyfikować usterkę, sprawdzając wyświetlany
komunikat, po czym skontaktować się z
ASO sieci
PEUGEOT lub z
wyspecjalizowanym warsztatem.
Kontrolka
StanPrzyczyna Działania / Uwagi
Tylne światło
przeciwmgłowe Świecenie w
sposób
c i ą g ł y. Tylne światło przeciwmgłowe
jest włączane za pomocą
pierścienia przełącznika świateł. Obrócić pierścień na przełączniku świateł do tyłu, aby
wyłączyć tylne światło przeciwmgłowe.
Stop & Star t Świeci w
sposób
c i ą g ł y. Układ Stop & Start przełączył
silnik w
tryb STOP po
zatrzymaniu samochodu
(czer wone światło, korki itp.). Kontrolka gaśnie i
silnik uruchamia się automatycznie
w
trybie START, gdy tylko kierowca chce odjechać.
Miga przez kilka
sekund, a potem
gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START włączył się
automatycznie. Więcej informacji na temat Stop & Star t znajduje się
w
odpowiedniej części.
Przyrządy pokładowe
Page 25 of 306
23

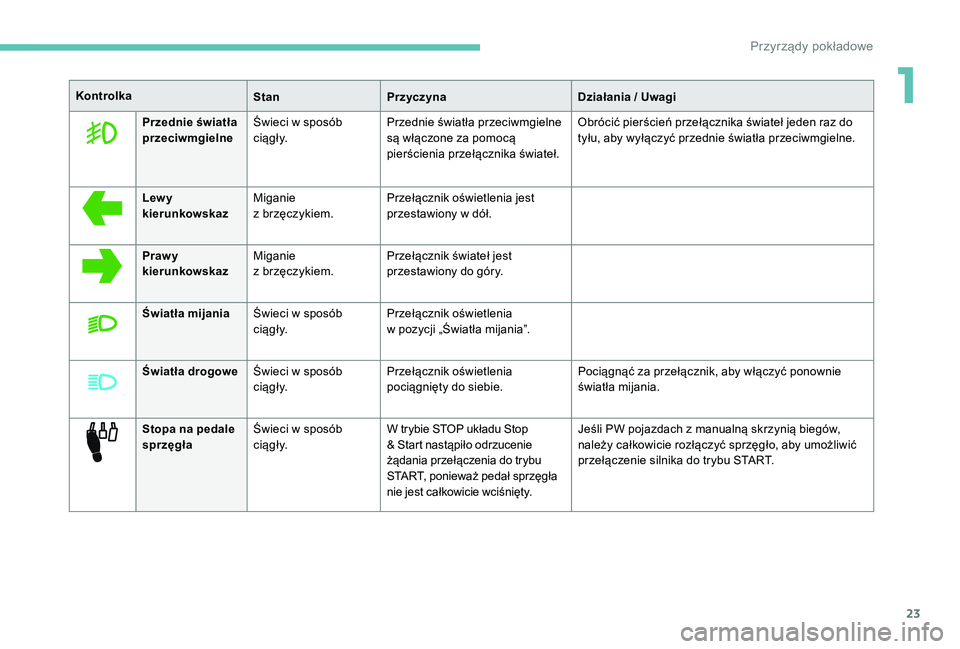

KontrolkaStanPrzyczyna Działania / Uwagi
Przednie światła
przeciwmgielne Świeci w
sposób
c i ą g ł y. Przednie światła przeciwmgielne
są włączone za pomocą
pierścienia przełącznika świateł. Obrócić pierścień przełącznika świateł jeden raz do
tyłu, aby wyłączyć przednie światła przeciwmgielne.
Lew y
kierunkowskaz Miganie
z
brzęczykiem.Przełącznik oświetlenia jest
przestawiony w
dół.
Praw y
kierunkowskaz Miganie
z
brzęczykiem.Przełącznik świateł jest
przestawiony do góry.
Światła mijania Świeci w
sposób
c i ą g ł y. Przełącznik oświetlenia
w
pozycji „Światła mijania”.
Światła drogowe Świeci w
sposób
c i ą g ł y. Przełącznik oświetlenia
pociągnięty do siebie. Pociągnąć za przełącznik, aby włączyć ponownie
światła mijania.
Stopa na pedale
sprzęgła Świeci w
sposób
c i ą g ł y. W trybie STOP układu Stop
& Start nastąpiło odrzucenie
żądania przełączenia do trybu
START, ponieważ pedał sprzęgła
nie jest całkowicie wciśnięty. Jeśli PW pojazdach z
manualną skrzynią biegów,
należy całkowicie rozłączyć sprzęgło, aby umożliwić
przełączenie silnika do trybu START.
1
Przyrządy pokładowe
Page 26 of 306
24

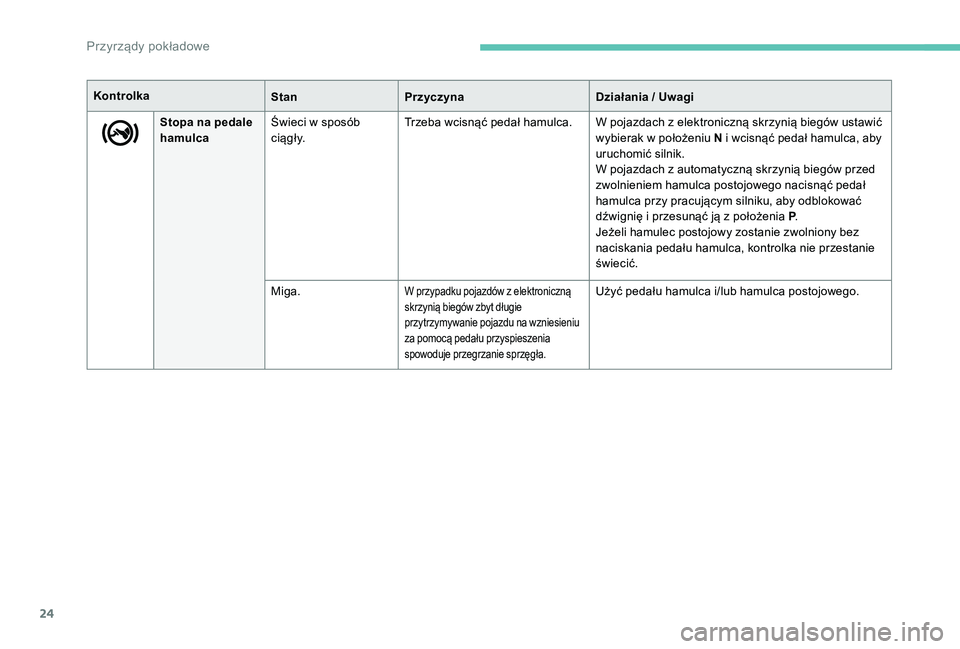

Stopa na pedale
hamulcaŚwieci w
sposób
c i ą g ł y. Trzeba wcisnąć pedał hamulca. W pojazdach z
elektroniczną skrzynią biegów ustawić
wybierak w położeniu N i wcisnąć pedał hamulca, aby
uruchomić silnik.
W pojazdach z
automatyczną skrzynią biegów przed
zwolnieniem hamulca postojowego nacisnąć pedał
hamulca przy pracującym silniku, aby odblokować
dźwignię i
przesunąć ją z położenia P.
Jeżeli hamulec postojowy zostanie zwolniony bez
naciskania pedału hamulca, kontrolka nie przestanie
świecić.
Miga.
W przypadku pojazdów z elektroniczną
s krzynią biegów zbyt długie
przytrzymywanie pojazdu na wzniesieniu
za pomocą pedału przyspieszenia
spowoduje przegrzanie sprzęgła.Użyć pedału hamulca i/lub hamulca postojowego.
Kontrolka
StanPrzyczyna Działania / Uwagi
Przyrządy pokładowe
Page 27 of 306
25

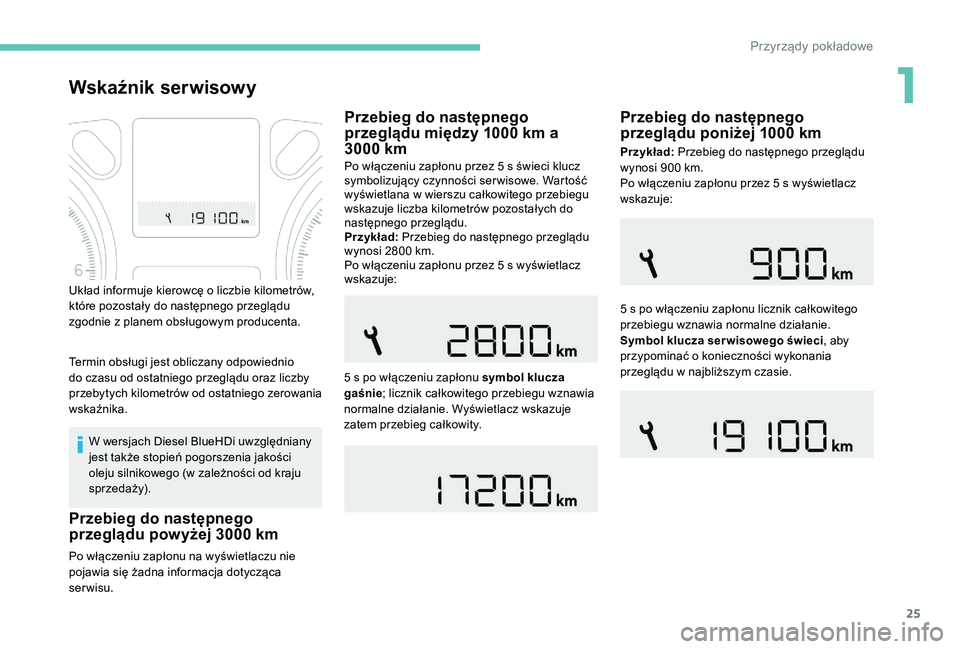

Wskaźnik serwisowy
W wersjach Diesel BlueHDi uwzględniany
jest także stopień pogorszenia jakości
oleju silnikowego (w zależności od kraju
spr zeda ż y).
Po włączeniu zapłonu na wyświetlaczu nie
pojawia się żadna informacja dotycząca
serwisu.
Przebieg do następnego
przeglądu powyżej 3000 kmPrzebieg do następnego
przeglądu między 1000
km a
3000
km
Po włączeniu zapłonu przez 5 s świeci klucz
s ymbolizujący czynności ser wisowe. Wartość
wyświetlana w
wierszu całkowitego przebiegu
wskazuje liczba kilometrów pozostałych do
następnego przeglądu.
Przykład: Przebieg do następnego przeglądu
wynosi 2800
km.
Po włączeniu zapłonu przez 5 s
wyświetlacz
wskazuje:
Przebieg do następnego
przeglądu poniżej 1000 km
Przykład: Przebieg do następnego przeglądu
wynosi 900 km.
Po włączeniu zapłonu przez 5 s
wyświetlacz
wskazuje:
5 s
po włączeniu zapłonu licznik całkowitego
przebiegu wznawia normalne działanie.
Symbol klucza ser wisowego świeci , aby
przypominać o
konieczności wykonania
przeglądu w
najbliższym czasie.
Układ informuje kierowcę o
liczbie kilometrów,
które pozostały do następnego przeglądu
zgodnie z
planem obsługowym producenta.
Termin obsługi jest obliczany odpowiednio
do czasu od ostatniego przeglądu oraz liczby
przebytych kilometrów od ostatniego zerowania
wskaźnika. 5 s
po włączeniu zapłonu symbol klucza
gaśnie ; licznik całkowitego przebiegu wznawia
normalne działanie. Wyświetlacz wskazuje
zatem przebieg całkowity.
1
Przyrządy pokładowe
Page 28 of 306
26

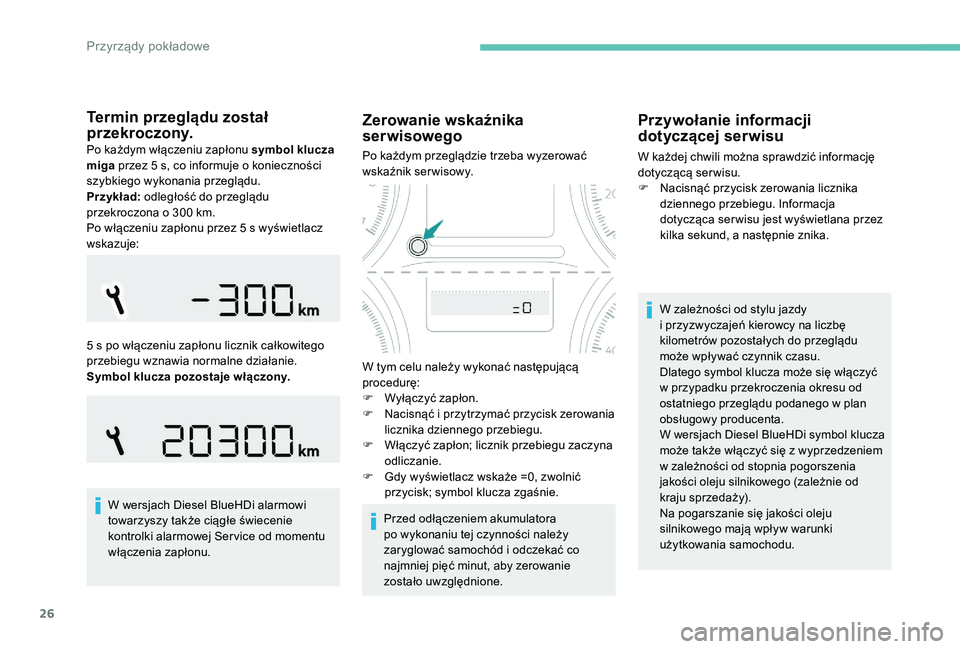

Termin przeglądu został
przekroczony.
Po każdym włączeniu zapłonu symbol klucza
miga przez 5 s, co informuje o
konieczności
szybkiego wykonania przeglądu.
Przykład: odległość do przeglądu
przekroczona o
300 km.
Po włączeniu zapłonu przez 5 s
wyświetlacz
wskazuje:
5 s
po włączeniu zapłonu licznik całkowitego
przebiegu wznawia normalne działanie.
Symbol klucza pozostaje włączony.
W wersjach Diesel BlueHDi alarmowi
towarzyszy także ciągłe świecenie
kontrolki alarmowej Service od momentu
włączenia zapłonu. W zależności od stylu jazdy
i
przyzwyczajeń kierowcy na liczbę
kilometrów pozostałych do przeglądu
może wpływać czynnik czasu.
Dlatego symbol klucza może się włączyć
w
przypadku przekroczenia okresu od
ostatniego przeglądu podanego w
plan
obsługowy producenta.
W wersjach Diesel BlueHDi symbol klucza
może także włączyć się z
wyprzedzeniem
w
zależności od stopnia pogorszenia
jakości oleju silnikowego (zależnie od
kraju sprzedaży).
Na pogarszanie się jakości oleju
silnikowego mają wpływ warunki
użytkowania samochodu.
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie trzeba wyzerować
wskaźnik serwisowy.
W tym celu należy wykonać następującą
procedurę:
F
W
yłączyć zapłon.
F
N
acisnąć i przytrzymać przycisk zerowania
licznika dziennego przebiegu.
F
W
łączyć zapłon; licznik przebiegu zaczyna
odliczanie.
F
G
dy wyświetlacz wskaże =0, zwolnić
przycisk; symbol klucza zgaśnie.
Przed odłączeniem akumulatora
po wykonaniu tej czynności należy
zaryglować samochód i
odczekać co
najmniej pięć minut, aby zerowanie
zostało uwzględnione.
Przywołanie informacji
dotyczącej serwisu
W każdej chwili można sprawdzić informację
dotyczącą ser wisu.
F
N
acisnąć przycisk zerowania licznika
dziennego przebiegu. Informacja
dotycząca ser wisu jest wyświetlana przez
kilka sekund, a następnie znika.
Przyrządy pokładowe
Page 29 of 306
27

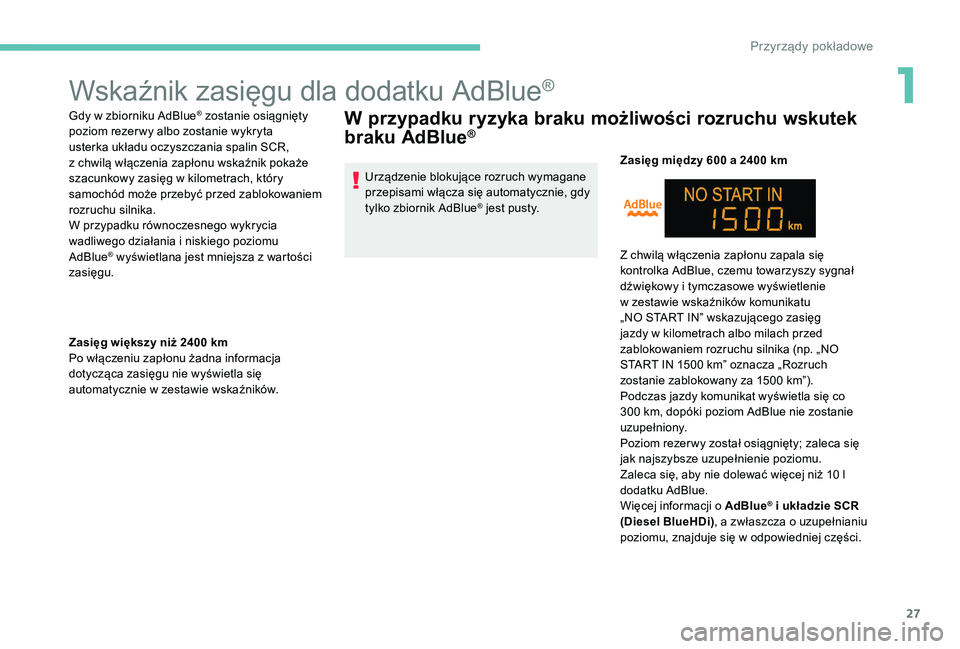

Wskaźnik zasięgu dla dodatku AdBlue®
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezer wy albo zostanie wykryta
usterka układu oczyszczania spalin SCR,
z
chwilą włączenia zapłonu wskaźnik pokaże
szacunkowy zasięg w
kilometrach, który
samochód może przebyć przed zablokowaniem
rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i
niskiego poziomu
AdBlue
® wyświetlana jest mniejsza z wartości
z
asięgu.
Zasięg większy niż 2400
km
Po włączeniu zapłonu żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w
zestawie wskaźników.
W przypadku ryzyka braku możliwości rozruchu wskutek
braku AdBlue®
Urządzenie blokujące rozruch wymagane
przepisami włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty. Zasięg między 600 a 2400 km
Z chwilą włączenia zapłonu zapala się
kontrolka AdBlue, czemu towarzyszy sygnał
dźwiękowy i tymczasowe wyświetlenie
w
zestawie wskaźników komunikatu
„NO START IN” wskazującego zasięg
jazdy w
kilometrach albo milach przed
zablokowaniem rozruchu silnika (np. „NO
START IN 1500
km” oznacza „Rozruch
zostanie zablokowany za 1500
km”).
Podczas jazdy komunikat wyświetla się co
300
km, dopóki poziom AdBlue nie zostanie
uzupełniony.
Poziom rezer wy został osiągnięty; zaleca się
jak najszybsze uzupełnienie poziomu.
Zaleca się, aby nie dolewać więcej niż 10 l
dodatku AdBlue.
Więcej informacji o
AdBlue
® i układzie SCR
(Diesel BlueHDi) , a zwłaszcza o
uzupełnianiu
poziomu, znajduje się w
odpowiedniej części.
1
Przyrządy pokładowe
Page 30 of 306
28
lub

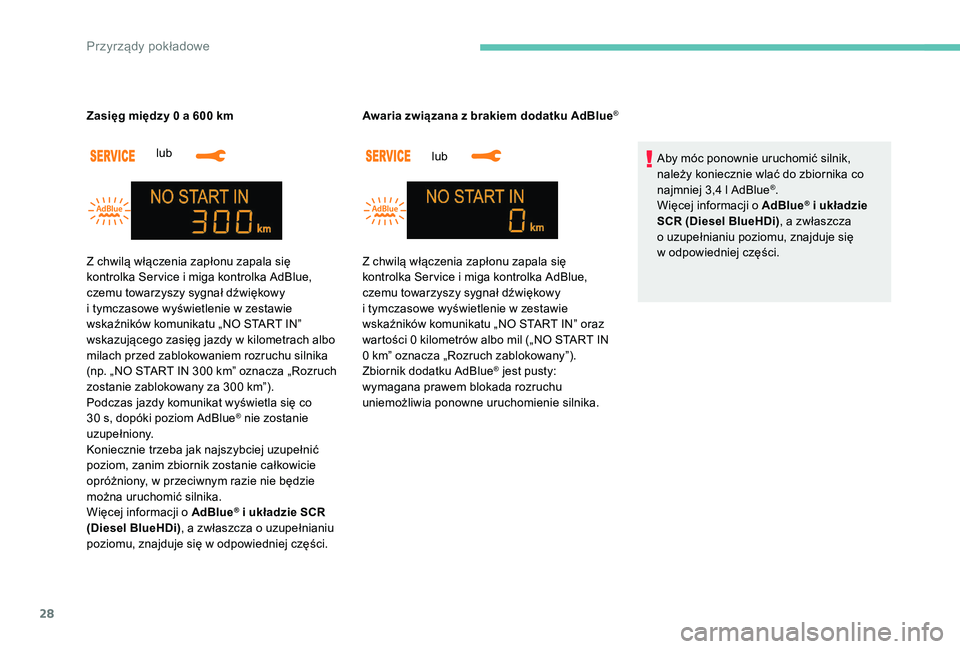

Zasięg między 0 a 600 km
lub
Awaria związana z
brakiem dodatku AdBlue
®
Aby móc ponownie uruchomić silnik,
należy koniecznie wlać do zbiornika co
najmniej 3,4 l AdBlue
®.
Więcej informacji o
AdBlue® i układzie
SCR (Diesel BlueHDi) , a zwłaszcza
o
uzupełnianiu poziomu, znajduje się
w
odpowiedniej części.
Z chwilą włączenia zapłonu zapala się
kontrolka Service i
miga kontrolka AdBlue,
czemu towarzyszy sygnał dźwiękowy
i
tymczasowe wyświetlenie w
zestawie
wskaźników komunikatu „NO START IN” oraz
wartości 0 kilometrów albo mil („NO START IN
0
km” oznacza „Rozruch zablokowany”).
Zbiornik dodatku AdBlue
® jest pusty:
wymagana prawem blokada rozruchu
uniemożliwia ponowne uruchomienie silnika.
Z chwilą włączenia zapłonu zapala się
kontrolka Service i
miga kontrolka AdBlue,
czemu towarzyszy sygnał dźwiękowy
i
tymczasowe wyświetlenie w
zestawie
wskaźników komunikatu „NO START IN”
wskazującego zasięg jazdy w
kilometrach albo
milach przed zablokowaniem rozruchu silnika
(np. „NO START IN 300
km” oznacza „Rozruch
zostanie zablokowany za 300
km”).
Podczas jazdy komunikat wyświetla się co
30 s, dopóki poziom AdBlue
® nie zostanie
uzupełniony.
Koniecznie trzeba jak najszybciej uzupełnić
poziom, zanim zbiornik zostanie całkowicie
opróżniony, w
przeciwnym razie nie będzie
można uruchomić silnika.
Więcej informacji o
AdBlue
® i układzie SCR
(Diesel BlueHDi) , a zwłaszcza o
uzupełnianiu
poziomu, znajduje się w
odpowiedniej części.
Przyrządy pokładowe
