Peugeot 301 2018 Betriebsanleitung (in German)

99
Rückfahrkamera
Beim Einlegen des Rückwärtsgangs wird die
Rückfahrkamera automatisch aktiviert.
Das Bild erscheint auf dem Touchscreen.
Die Funktion der Rückfahrkamera kann durch
die Einparkhilfe ergänzt werden.
Die Striche werden überlagert dargestellt und
helfen somit beim Fahrmanöver.
Sie erscheinen wie eine Zeichnung „auf
dem Boden“ und ermöglichen es nicht, das
Fahrzeug bezüglich hoher Hindernisse
einzuordnen (Beispiel: andere Fahrzeuge,...).
Eine Bildverzerrung ist normal.Die blauen Striche zeigen die allgemeine
Fahrzeugrichtung an (der Abstand
entspricht der Breite Ihres Fahrzeugs ohne
Außenspiegel).
Der rote Strich zeigt die Entfernung bis
ungefähr 30
cm hinter der Grenze des hinteren
Stoßfängers Ihres Fahrzeugs an.
Die grünen Striche zeigen die Entfernungen bis
ungefähr 1 und 2 Meter hinter der Grenze des
hinteren Stoßfängers Ihres Fahrzeugs an.
Die türkisblauen Bögen stellen den maximalen
Einschlagwinkel dar.
Die Rückfahrkamera ist nur eine Fahrhilfe
und der Fahrer muss stets aufmerksam
sein.
Hochdruckreinigung
Beim Waschen Ihres Fahrzeugs, die
Waschpistole mindestens 30
cm von der
Optik der Kamera entfernt halten.
Beim Öffnen der Heckklappe
verschwindet die Anzeige.
Die Rückfahrkamera regelmäßig mit
einem weichen, trockenen Tuch reinigen.
6
Fahrbetrieb

100

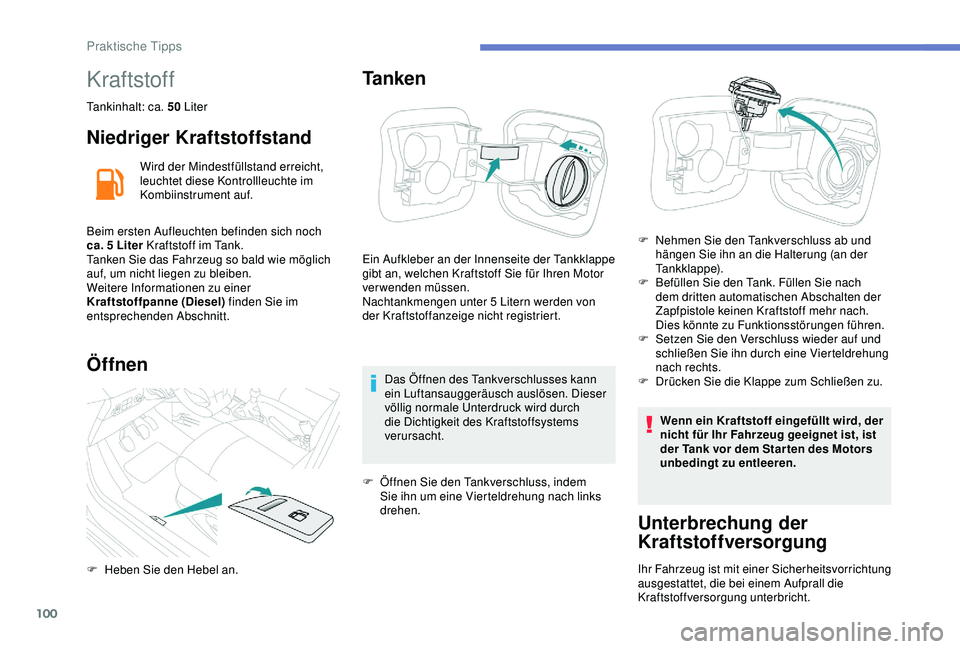

Kraftstoff
Tankinhalt: ca. 50 Liter
Niedriger Kraftstoffstand
Wird der Mindestfüllstand erreicht,
leuchtet diese Kontrollleuchte im
Kombiinstrument auf.
Beim ersten Aufleuchten befinden sich noch
ca. 5

Liter Kraftstoff im Tank.
Tanken Sie das Fahrzeug so bald wie möglich
auf, um nicht liegen zu bleiben.
Weitere Informationen zu einer
Kraftstoffpanne (Diesel) finden Sie im
entsprechenden Abschnitt.
Öffnen Ta n k e nDas Öffnen des Tankverschlusses kann
ein Luftansauggeräusch auslösen. Dieser
völlig normale Unterdruck wird durch
die Dichtigkeit des Kraftstoffsystems
verursacht.
F

Ö
ffnen Sie den Tankverschluss, indem
Sie ihn um eine Vierteldrehung nach links
drehen. Wenn ein Kraftstoff eingefüllt wird, der
nicht für Ihr Fahrzeug geeignet ist, ist
der Tank vor dem Star ten des Motors
unbedingt zu entleeren.
Unterbrechung der
Kraftstoffversorgung
Ihr Fahrzeug ist mit einer Sicherheitsvorrichtung
ausgestattet, die bei einem Aufprall die
Kraftstoffversorgung unterbricht.F Heben Sie den Hebel an.Ein Aufkleber an der Innenseite der Tankklappe
gibt an, welchen Kraftstoff Sie für Ihren Motor
verwenden müssen.
Nachtankmengen unter 5


Litern werden von
der Kraftstoffanzeige nicht registriert. F
N
ehmen Sie den Tankverschluss ab und
hängen Sie ihn an die Halterung (an der
Tankklappe).
F
B
efüllen Sie den Tank. Füllen Sie nach
dem dritten automatischen Abschalten der
Zapfpistole keinen Kraftstoff mehr nach.
Dies könnte zu Funktionsstörungen führen.
F
S
etzen Sie den Verschluss wieder auf und
schließen Sie ihn durch eine Vierteldrehung
nach rechts.
F
D
rücken Sie die Klappe zum Schließen zu.
Praktische Tipps

101

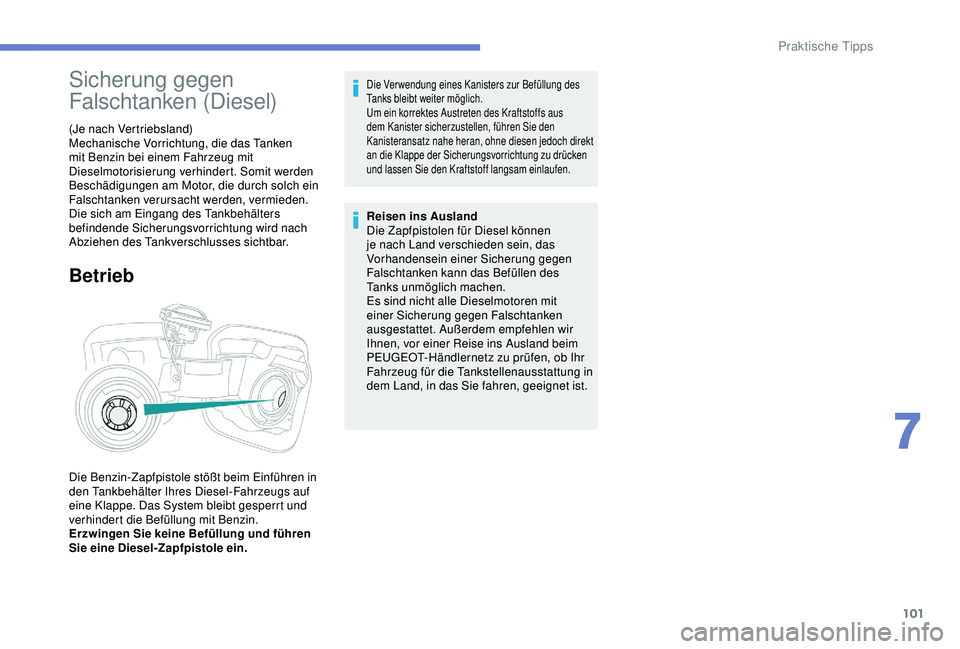

Sicherung gegen
Falschtanken (Diesel)
(Je nach Vertriebsland)
Mechanische Vorrichtung, die das Tanken
mit Benzin bei einem Fahrzeug mit
Dieselmotorisierung verhindert. Somit werden
Beschädigungen am Motor, die durch solch ein
Falschtanken verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters
befindende Sicherungsvorrichtung wird nach
Abziehen des Tankverschlusses sichtbar.
Betrieb
Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Diesel-Fahrzeugs auf
eine Klappe. Das System bleibt gesperrt und
verhindert die Befüllung mit Benzin.
Erzwingen Sie keine Befüllung und führen
Sie eine Diesel-Zapfpistole ein.
Die Ver wendung eines Kanisters zur Befüllung des
Tanks bleibt weiter möglich.
Um ein korrektes Austreten des Kraftstoffs aus
dem Kanister sicherzustellen, führen Sie den
Kanisteransatz nahe heran, ohne diesen jedoch direkt
an die Klappe der Sicherungsvorrichtung zu drücken
und lassen Sie den Kraftstoff langsam einlaufen.
Reisen ins Ausland
Die Zapfpistolen für Diesel können
je nach Land verschieden sein, das
Vorhandensein einer Sicherung gegen
Falschtanken kann das Befüllen des
Tanks unmöglich machen.
Es sind nicht alle Dieselmotoren mit
einer Sicherung gegen Falschtanken
ausgestattet. Außerdem empfehlen wir
Ihnen, vor einer Reise ins Ausland beim
PEUGEOT-Händlernetz zu prüfen, ob Ihr
Fahrzeug für die Tankstellenausstattung in
dem Land, in das Sie fahren, geeignet ist.
7
Praktische Tipps

102
Kompatibilität von
Kraftstoffen
Kraftstoffqualität für
Benzinmotoren
Die Dieselmotoren sind so konzipiert, dass sie
mit an Tankstellen ver fügbaren Biokraftstoffen
gemäß den aktuellen und zukünftigen
europäischen Normen betrieben werden
können:Benzin gemäß der Norm EN228
gemischt mit einem Biokraftstoff
unter Einhaltung der Norm EN15376.
Es sind nur Kraftstoffadditive für
Benzinmotoren erlaubt, welche die Norm
B715001 einhalten.
Kraftstoff für Dieselmotoren
Diesel gemäß der Norm EN16734,
durch den Mineralölhersteller gemischt
mit Biokraftstoff gemäß Norm EN14214
(Ver wendung möglich von bis zu 10 %
Fettsäuremethylester),
Paraffinische Gasöle gemäß der Norm
EN15940, durch den Mineralölhersteller
gemischt mit Biokraftstoff gemäß Norm
EN14214 (Ver wendung möglich von bis
zu 7
% Fettsäuremethylester).
B20 - oder B30 -Kraftstoffe, die der
Norm EN16709 entsprechen, können
mit Ihrem Dieselmotor eingesetzt
werden. Dieser Gebrauch (selbst wenn
nur gelegentlich), erfordert allerdings
das Einhalten der besonderen
Wartungsbedingungen, die als
„erschwerte Bedingungen“ bezeichnet
werden.
Für weitere Informationen wenden Sie sich bitte
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Die Verwendung jeder anderen Art von
(Bio) -Kraftstoff (reine oder verdünnte
pflanzliche oder tierische Öle, Heizöl,...)
ist ausdrücklich verboten (Gefahr der
Beschädigung des Motors und des
Kraftstoffkreislaufs). Nur die Verwendung von Dieselkraftstoff-
Additiven gemäß Norm B715000 ist
zulässig.
Diesel bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °
C könnte die Bildung
von Paraffinen in Sommerdieseltypen zu
einem abnormalen Betrieb der Kraftstoffzufuhr
führen. Um dies zu vermeiden wird empfohlen,
Winterdiesel zu verwenden und den Tank über
50
% gefüllt zu halten.
Falls der Motor dennoch bei Temperaturen
unter -15
°C Schwierigkeiten hat, lassen Sie
das Fahrzeug eine Weile lang in einer Garage
oder in einer beheizten Werkstatt stehen.
Fahrt ins Ausland
Bestimmte Kraftstoffe können den Motor
beschädigen.
In bestimmten Ländern kann es er forderlich
sein, eine besondere Kraftstoffart (spezielle
Oktanzahl, spezielle Vertriebsbezeichnung,...)
zu benutzen, um den korrekten Betrieb des
Motors zu garantieren.
Für weitere Informationen wenden Sie sich an
Ihre Verkaufsstelle.
Die Dieselmotoren sind so konzipiert, dass sie
mit an Tankstellen ver fügbaren Biokraftstoffen
gemäß den aktuellen und zukünftigen
europäischen Normen betrieben werden
können:
Diesel gemäß der Norm EN590, durch
den Mineralölhersteller gemischt mit
Biokraftstoff gemäß Norm EN14214
(Ver wendung möglich von bis zu 7

%
Fettsäuremethylester),
Praktische Tipps

103

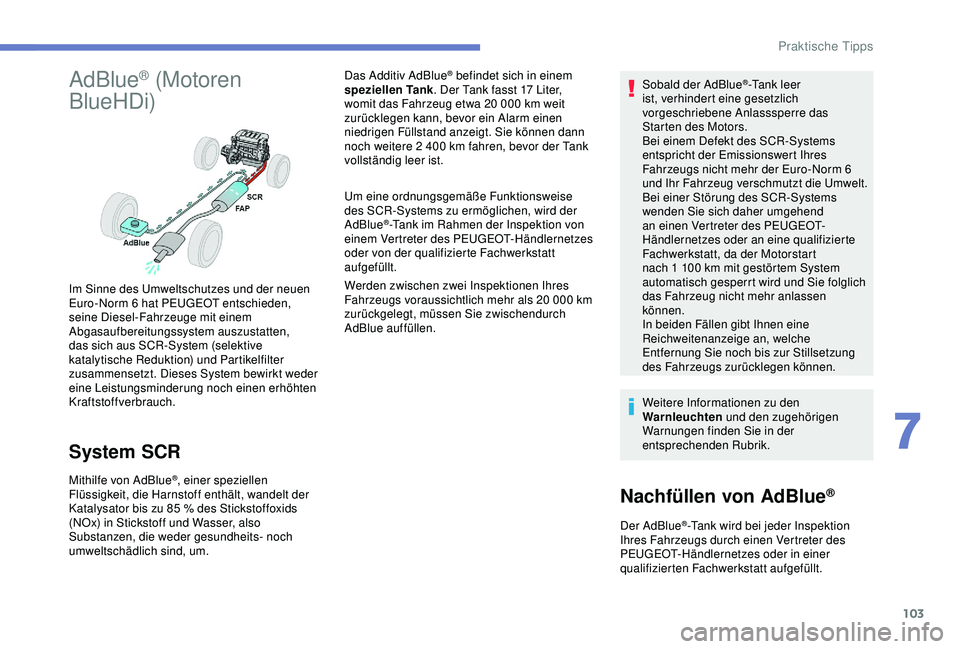

AdBlue® (Motoren
BlueHDi)
System SCR
Mithilfe von AdBlue®, einer speziellen
Flüssigkeit, die Harnstoff enthält, wandelt der
Katalysator bis zu 85
% des Stickstoffoxids
(NOx) in Stickstoff und Wasser, also
Substanzen, die weder gesundheits- noch
umweltschädlich sind, um. Das Additiv AdBlue
® befindet sich in einem
speziellen Tank . Der Tank fasst 17
Liter,
womit das Fahrzeug etwa 20
000 km weit
zurücklegen kann, bevor ein Alarm einen
niedrigen Füllstand anzeigt. Sie können dann
noch weitere 2

400

km fahren, bevor der Tank
vollständig leer ist.
Um eine ordnungsgemäße Funktionsweise
des SCR-Systems zu ermöglichen, wird der
AdBlue
®-Tank im Rahmen der Inspektion von
einem Vertreter des PEUGEOT-Händlernetzes
oder von der qualifizierte Fachwerkstatt
aufgefüllt.
Werden zwischen zwei Inspektionen Ihres
Fahrzeugs voraussichtlich mehr als 20
000 km
zurückgelegt, müssen Sie zwischendurch
AdBlue auffüllen.
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat PEUGEOT entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus SCR-System (selektive
katalytische Reduktion) und Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch. Sobald der AdBlue
®-Tank leer
ist, verhindert eine gesetzlich
vorgeschriebene Anlasssperre das
Starten des Motors.
Bei einem Defekt des SCR-Systems
entspricht der Emissionswert Ihres
Fahrzeugs nicht mehr der Euro-Norm 6
und Ihr Fahrzeug verschmutzt die Umwelt.
Bei einer Störung des SCR-Systems
wenden Sie sich daher umgehend
an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, da der Motorstart
nach 1

100

km mit gestörtem System
automatisch gesperrt wird und Sie folglich
das Fahrzeug nicht mehr anlassen
können.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche
Entfernung Sie noch bis zur Stillsetzung
des Fahrzeugs zurücklegen können.
Weitere Informationen zu den
Warnleuchten und den zugehörigen
Warnungen finden Sie in der
entsprechenden Rubrik.
Der AdBlue
®-Tank wird bei jeder Inspektion
Ihres Fahrzeugs durch einen Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt aufgefüllt.
Nachfüllen von AdBlue®
7
Praktische Tipps

104

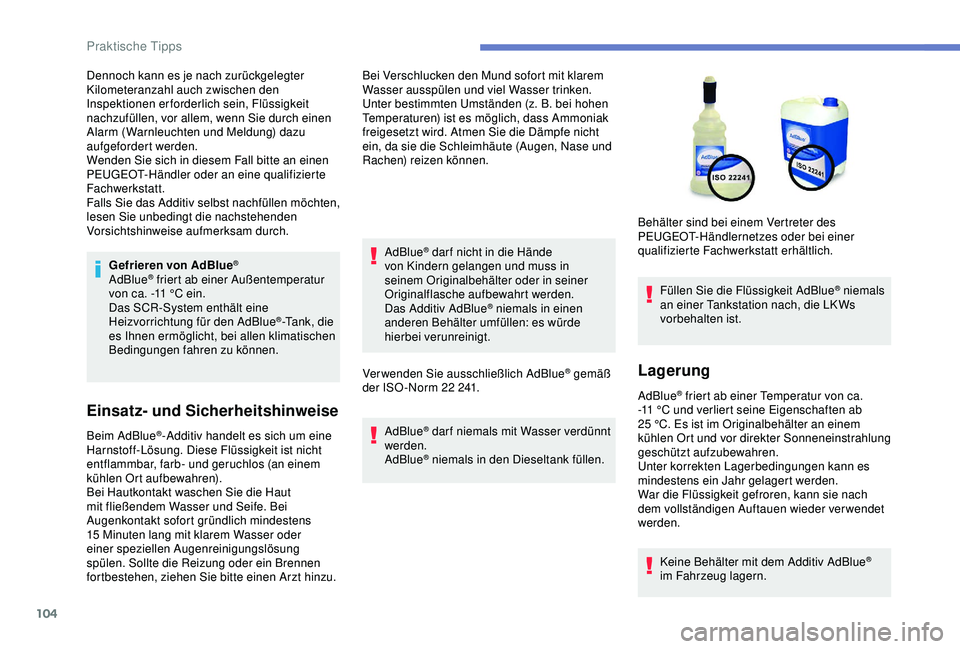

Gefrieren von AdBlue®
AdBlue® friert ab einer Außentemperatur
von ca. -11 °C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Tank, die
es Ihnen ermöglicht, bei allen klimatischen
Bedingungen fahren zu können.
Einsatz- und Sicherheitshinweise
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.
B. bei hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Atmen Sie die Dämpfe nicht
ein, da sie die Schleimhäute (Augen, Nase und
Rachen) reizen können.
AdBlue
® dar f nicht in die Hände
von Kindern gelangen und muss in
seinem Originalbehälter oder in seiner
Originalflasche aufbewahrt werden.
Das Additiv AdBlue
® niemals in einen
anderen Behälter umfüllen: es würde
hierbei verunreinigt.
Verwenden Sie ausschließlich AdBlue
® gemäß
der ISO -Norm 22

241.
AdBlue
® dar f niemals mit Wasser verdünnt
werden.
AdBlue
® niemals in den Dieseltank füllen. Füllen Sie die Flüssigkeit AdBlue
® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist.
Lagerung
AdBlue® friert ab einer Temperatur von ca.
-11

°C und verliert seine Eigenschaften ab
25


°C. Es ist im Originalbehälter an einem
kühlen Ort und vor direkter Sonneneinstrahlung
geschützt aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach
dem vollständigen Auftauen wieder verwendet
werden.
Keine Behälter mit dem Additiv AdBlue
®
im Fahrzeug lagern.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den
Inspektionen erforderlich sein, Flüssigkeit
nachzufüllen, vor allem, wenn Sie durch einen
Alarm (Warnleuchten und Meldung) dazu
aufgefordert werden.
Wenden Sie sich in diesem Fall bitte an einen
PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
Falls Sie das Additiv selbst nachfüllen möchten,
lesen Sie unbedingt die nachstehenden
Vorsichtshinweise aufmerksam durch.
Beim AdBlue
®-Additiv handelt es sich um eine
Harnstoff-Lösung. Diese Flüssigkeit ist nicht
entflammbar, farb- und geruchlos (an einem
kühlen Ort aufbewahren).
Bei Hautkontakt waschen Sie die Haut
mit fließendem Wasser und Seife. Bei
Augenkontakt sofort gründlich mindestens
15

Minuten lang mit klarem Wasser oder
einer speziellen Augenreinigungslösung
spülen. Sollte die Reizung oder ein Brennen
fortbestehen, ziehen Sie bitte einen Arzt hinzu. Behälter sind bei einem Vertreter des
PEUGEOT-Händlernetzes oder bei einer
qualifizierte Fachwerkstatt erhältlich.
Praktische Tipps

105
Vorgehensweise
Bevor Sie nachfüllen, vergewissern Sie sich,
dass das Fahrzeug auf einer ebenen und
horizontalen Fläche steht.
Vergewissern Sie sich im Winter, dass
die Fahrzeugtemperatur über -11 °C liegt.
Andernfalls könnte die AdBlue
® gefroren sein
und nicht in den Tank eingefüllt werden können.
Stellen Sie Ihr Fahrzeug in dem Fall für einige
Stunden an einen wärmeren Ort (Garage),
bevor Sie nachfüllen.
F

S

chalten Sie die Zündung aus und ziehen
Sie den Schlüssel ab.
F

H

aken Sie das Kunststoffventil aus. F

N
ehmen Sie den Deckel vorsichtig nach
oben ab, ohne diesen loszulassen.
F

U

m an den AdBlue
®-Additivtank zu
gelangen, öffnen Sie den Kofferraum,
heben Sie den Kofferraumboden an,
entfernen Sie ihn und entnehmen dann den
Kasten mit den Werkzeugen.
F

F

ühren Sie die Finger in die Öffnung
ein und drehen Sie den blauen Deckel
um 1/6-Umdrehung entgegen dem
Uhrzeigersinn. F

N
ehmen Sie einen Behälter AdBlue
®.
Stellen Sie sicher, dass das Ver fallsdatum
nicht abgelaufen ist. Lesen Sie die
Einsatzhinweise auf dem Etikett, bevor Sie
den Inhalt in den AdBlue
®-Additivtank Ihres
Fahrzeugs füllen.
Wichtig! Ist der AdBlue
®-Additivtank
Ihres Fahrzeugs völlig leer – was durch
eine entsprechende Anzeige und die
Anlasssperre bestätigt wird – müssen Sie
mindestens 3,8

Liter in den Additivtank
füllen. Das entspricht zwei 1,89 -Liter-
Behältern.
F

N

ach dem Einfüllen des Additivs entfernen
Sie mögliche Additivspuren um den
Einfüllstutzen umgehend mit einem
feuchten Tuch. Sollten Additivspritzer vorhanden sein,
sind diese umgehend mit kaltem Wasser
oder einem feuchten Tuch zu entfernen.
Bei kristallisiertem Additiv verwenden
Sie zum Entfernen einen Schwamm und
warmes Wasser.
F
S
etzen Sie den blauen Deckel auf den Tank
und drehen Sie ihn um 1/6 -Umdrehung im
Uhrzeigersinn bis zum Anschlag.
F
S
etzen Sie das Kunststoffventil wieder auf
und haken Sie es in der Öffnung ein.
F
B
ringen Sie den Staukasten mit den
Werkzeugen wieder an seinen Platz.
F
B
ringen Sie den Kofferraumboden wieder
an seinen Platz und schließen Sie den
Kofferraumdeckel.
Die AdBlue
®-Additivbehälter dürfen
nicht in den Hausmüll gewor fen werden.
Entsorgen Sie die leeren Behälter bei
einem entsprechenden Wertstoffhof
oder geben Sie sie in der Verkaufsstelle
zurück.
Wichtig! Beim Auffüllen nach einer
Störung aufgrund von AdBlue müssen Sie
ca. 5
Minuten warten, bevor die Zündung
wieder eingeschaltet wird, ohne dabei die
Fahrertür zu öffnen, das Fahrzeug zu
entriegeln oder den Schlüssel in das
Zündschloss einzuführen .
Nach Ablauf dieser Zeit schalten Sie die
Zündung ein und lassen nach weiteren
10
Sekunden den Motor an.
7
Praktische Tipps

106

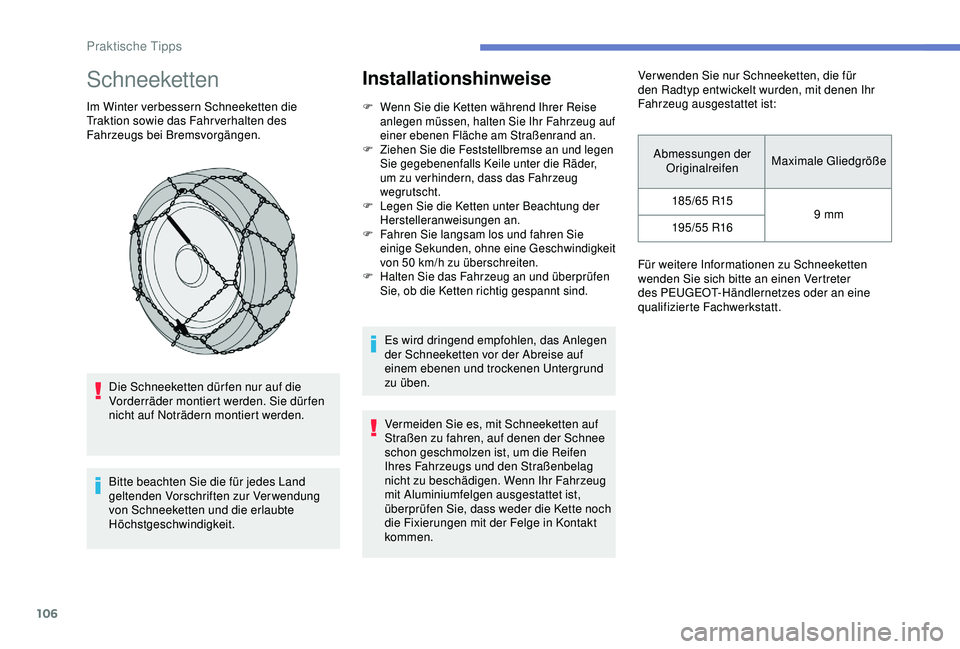

Schneeketten
Im Winter verbessern Schneeketten die
Traktion sowie das Fahr verhalten des
Fahrzeugs bei Bremsvorgängen.Die Schneeketten dür fen nur auf die
Vorderräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F

Z
iehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder,
um zu verhindern, dass das Fahrzeug
wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F
ahren Sie langsam los und fahren Sie
einige Sekunden, ohne eine Geschwindigkeit
von 50
km/h zu überschreiten.
F

H
alten Sie das Fahrzeug an und überprüfen
Sie, ob die Ketten richtig gespannt sind.
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf
einem ebenen und trockenen Untergrund
zu üben.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch
die Fixierungen mit der Felge in Kontakt
kommen. Ver wenden Sie nur Schneeketten, die für
den Radtyp entwickelt wurden, mit denen Ihr
Fahrzeug ausgestattet ist:
Abmessungen der Originalreifen Maximale Gliedgröße
185/65 R15 9 mm
195/55 R16
Für weitere Informationen zu Schneeketten
wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Praktische Tipps

107

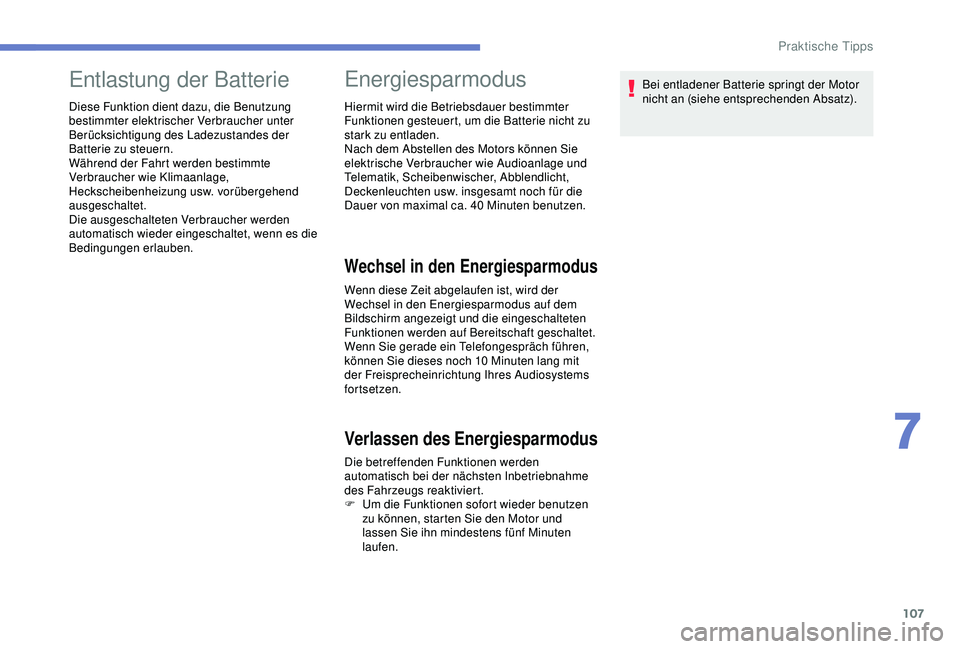

Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie Klimaanlage,
Heckscheibenheizung usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Energiesparmodus
Hiermit wird die Betriebsdauer bestimmter
Funktionen gesteuert, um die Batterie nicht zu
stark zu entladen.
Nach dem Abstellen des Motors können Sie
elektrische Verbraucher wie Audioanlage und
Telematik, Scheibenwischer, Abblendlicht,
Deckenleuchten usw. insgesamt noch für die
Dauer von maximal ca. 40 Minuten benutzen.
Wechsel in den Energiesparmodus
Wenn diese Zeit abgelaufen ist, wird der
Wechsel in den Energiesparmodus auf dem
Bildschirm angezeigt und die eingeschalteten
Funktionen werden auf Bereitschaft geschaltet.
Wenn Sie gerade ein Telefongespräch führen,
können Sie dieses noch 10 Minuten lang mit
der Freisprecheinrichtung Ihres Audiosystems
fortsetzen.
Verlassen des Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
F

U
m die Funktionen sofort wieder benutzen
zu können, starten Sie den Motor und
lassen Sie ihn mindestens fünf Minuten
laufen. Bei entladener Batterie springt der Motor
nicht an (siehe entsprechenden Absatz).
7
Praktische Tipps

108

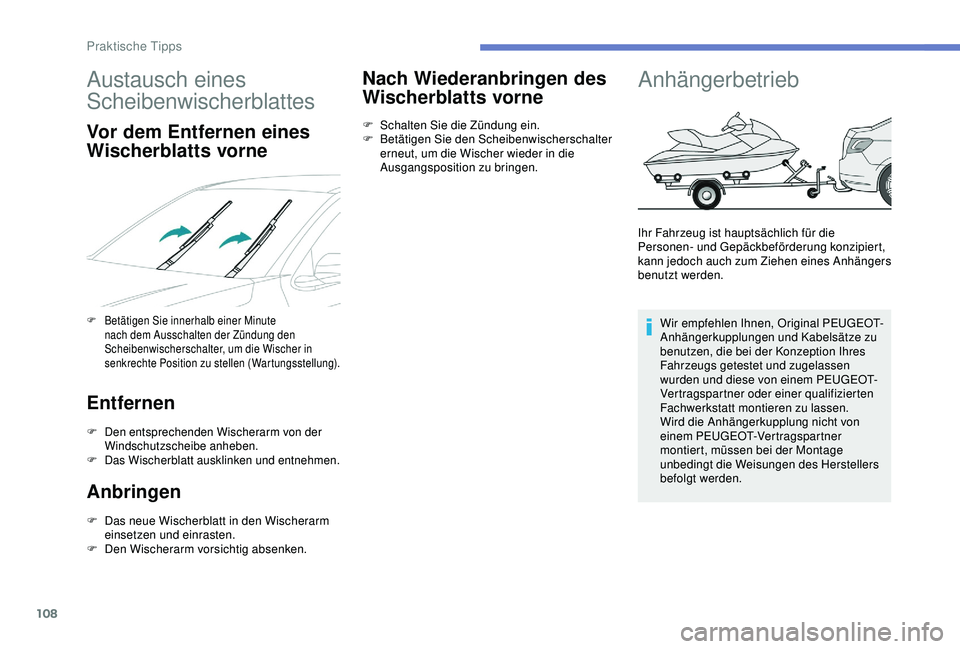

Austausch eines
Scheibenwischerblattes
Vor dem Entfernen eines
Wischerblatts vorne
F Betätigen Sie innerhalb einer Minute nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer in
senkrechte Position zu stellen (Wartungsstellung).
Entfernen
F Den entsprechenden Wischerarm von der Windschutzscheibe anheben.
F

D
as Wischerblatt ausklinken und entnehmen.
Anbringen
F Das neue Wischerblatt in den Wischerarm einsetzen und einrasten.
F

D
en Wischerarm vorsichtig absenken.
Nach Wiederanbringen des
Wischerblatts vorne
F Schalten Sie die Zündung ein.
F B etätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
Anhängerbetrieb
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung konzipiert,
kann jedoch auch zum Ziehen eines Anhängers
benutzt werden.
Wir empfehlen Ihnen, Original PEUGEOT-
Anhängerkupplungen und Kabelsätze zu
benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen
wurden und diese von einem PEUGEOT-
Vertragspartner oder einer qualifizierten
Fachwerkstatt montieren zu lassen.
Wird die Anhängerkupplung nicht von
einem PEUGEOT-Vertragspartner
montiert, müssen bei der Montage
unbedingt die Weisungen des Herstellers
befolgt werden.
Praktische Tipps
