Peugeot 301 2018 Betriebsanleitung (in German)

109

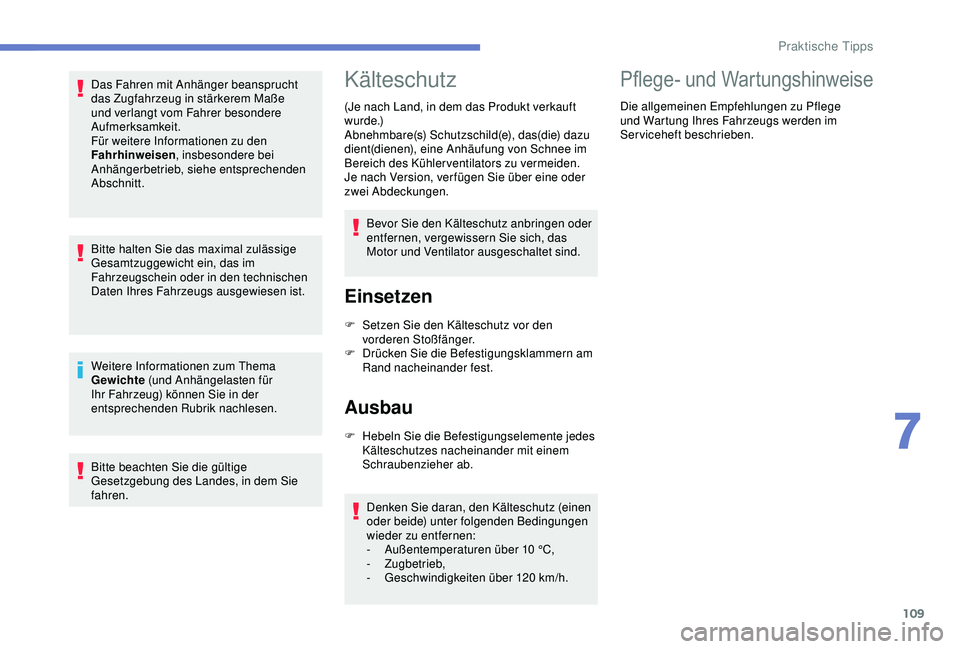

Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit.
Für weitere Informationen zu den
Fahrhinweisen, insbesondere bei
Anhängerbetrieb, siehe entsprechenden
Abschnitt.
Bitte halten Sie das maximal zulässige
Gesamtzuggewicht ein, das im
Fahrzeugschein oder in den technischen
Daten Ihres Fahrzeugs ausgewiesen ist.
Weitere Informationen zum Thema
Gewichte (und Anhängelasten für
Ihr Fahrzeug) können Sie in der
entsprechenden Rubrik nachlesen.
Bitte beachten Sie die gültige
Gesetzgebung des Landes, in dem Sie
fahren.Kälteschutz
(Je nach Land, in dem das Produkt verkauft
w u r d e .)
Abnehmbare(s) Schutzschild(e), das(die) dazu
dient(dienen), eine Anhäufung von Schnee im
Bereich des Kühlerventilators zu vermeiden.
Je nach Version, ver fügen Sie über eine oder
zwei Abdeckungen.
Bevor Sie den Kälteschutz anbringen oder
entfernen, vergewissern Sie sich, das
Motor und Ventilator ausgeschaltet sind.
Einsetzen
F Setzen Sie den Kälteschutz vor den vorderen Stoßfänger.
F

D
rücken Sie die Befestigungsklammern am
Rand nacheinander fest.
Ausbau
F Hebeln Sie die Befestigungselemente jedes Kälteschutzes nacheinander mit einem
Schraubenzieher ab.
Denken Sie daran, den Kälteschutz (einen
oder beide) unter folgenden Bedingungen
wieder zu entfernen:
-
A

ußentemperaturen über 10

°C,
-


Zugbetrieb,
-

G
eschwindigkeiten über 120 km/h.
Pflege- und Wartungshinweise
Die allgemeinen Empfehlungen zu Pflege
und Wartung Ihres Fahrzeugs werden im
Serviceheft beschrieben.
7
Praktische Tipps

110

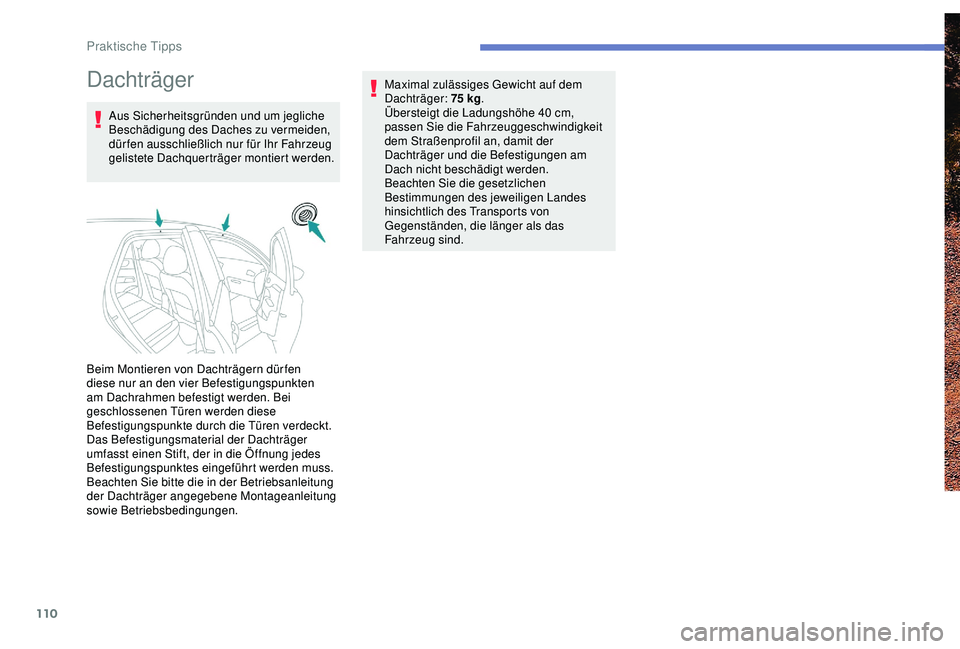

Dachträger
Aus Sicherheitsgründen und um jegliche
Beschädigung des Daches zu vermeiden,
dür fen ausschließlich nur für Ihr Fahrzeug
gelistete Dachquerträger montiert werden.Maximal zulässiges Gewicht auf dem
Dachträger: 75


kg
.
Übersteigt die Ladungshöhe 40 cm,
passen Sie die Fahrzeuggeschwindigkeit
dem Straßenprofil an, damit der
Dachträger und die Befestigungen am
Dach nicht beschädigt werden.
Beachten Sie die gesetzlichen
Bestimmungen des jeweiligen Landes
hinsichtlich des Transports von
Gegenständen, die länger als das
Fahrzeug sind.
Beim Montieren von Dachträgern dür fen
diese nur an den vier Befestigungspunkten
am Dachrahmen befestigt werden. Bei
geschlossenen Türen werden diese
Befestigungspunkte durch die Türen verdeckt.
Das Befestigungsmaterial der Dachträger
umfasst einen Stift, der in die Öffnung jedes
Befestigungspunktes eingeführt werden muss.
Beachten Sie bitte die in der Betriebsanleitung
der Dachträger angegebene Montageanleitung
sowie Betriebsbedingungen.
Praktische Tipps

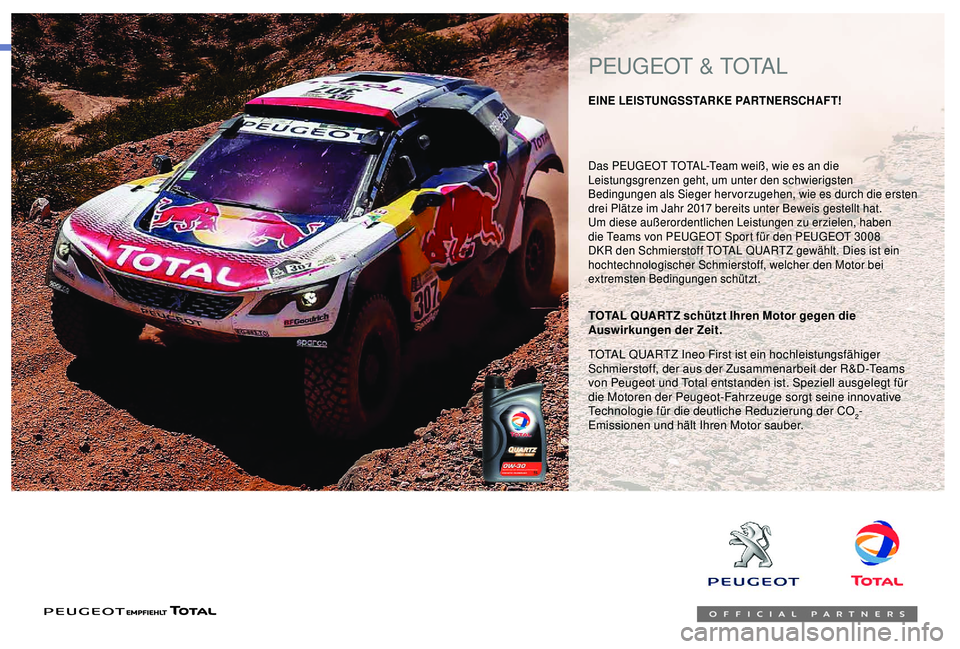

Das PEUGEOT TOTAL-Team weiß, wie es an die
Leistungsgrenzen geht, um unter den schwierigsten
Bedingungen als Sieger hervorzugehen, wie es durch die ersten
drei Plätze im Jahr 2017 bereits unter Beweis gestellt hat.
Um diese außerordentlichen Leistungen zu erzielen, haben
die Teams von PEUGEOT Sport für den PEUGEOT 3008
DKR den Schmierstoff TOTAL QUARTZ gewählt. Dies ist ein
hochtechnologischer Schmierstoff, welcher den Motor bei
extremsten Bedingungen schützt.
TOTAL QUARTZ schützt Ihren Motor gegen die
Auswirkungen der Zeit.
PEUGEOT & TOTAL
TOTAL QUARTZ Ineo First ist ein hochleistungsfähiger
Schmierstoff, der aus der Zusammenarbeit der R&D-Teams
von Peugeot und Total entstanden ist. Speziell ausgelegt für
die Motoren der Peugeot-Fahrzeuge sorgt seine innovative
Technologie für die deutliche Reduzierung der CO
2-
Emissionen und hält Ihren Motor sauber.
EINE LEISTUNGSSTARKE PARTNERSCHAFT!

112

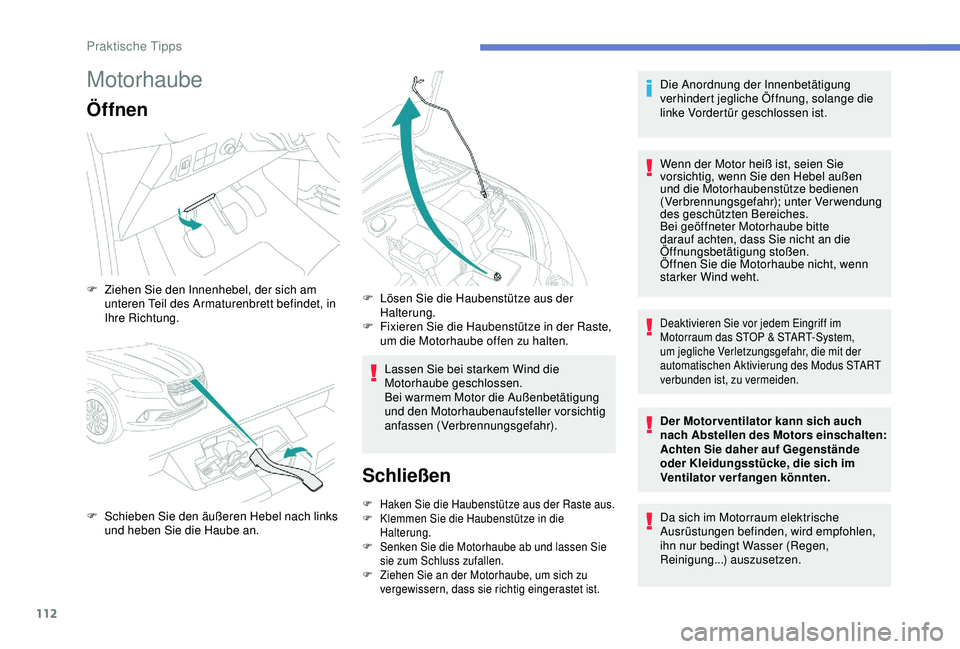

Motorhaube
Öffnen
Lassen Sie bei starkem Wind die
Motorhaube geschlossen.
Bei warmem Motor die Außenbetätigung
und den Motorhaubenaufsteller vorsichtig
anfassen (Verbrennungsgefahr).
Schließen
F Haken Sie die Haubenstütze aus der Raste aus.
F K lemmen Sie die Haubenstütze in die
Halterung.
F

S
enken Sie die Motorhaube ab und lassen Sie
sie zum Schluss zufallen.
F

Z
iehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.
Die Anordnung der Innenbetätigung
verhindert jegliche Öffnung, solange die
linke Vordertür geschlossen ist.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen
und die Motorhaubenstütze bedienen
(Verbrennungsgefahr); unter Verwendung
des geschützten Bereiches.
Bei geöffneter Motorhaube bitte
darauf achten, dass Sie nicht an die
Öffnungsbetätigung stoßen.
Öffnen Sie die Motorhaube nicht, wenn
starker Wind weht.
Deaktivieren Sie vor jedem Eingriff im
Motorraum das STOP & START-System,
um jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des Modus START
verbunden ist, zu vermeiden.
Der Motor ventilator kann sich auch
nach Abstellen des Motors einschalten:
Achten Sie daher auf Gegenstände
oder Kleidungsstücke, die sich im
Ventilator verfangen könnten.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen,
Reinigung...) auszusetzen.
F

Z

iehen Sie den Innenhebel, der sich am
unteren Teil des Armaturenbrett befindet, in
Ihre Richtung.
F
S
chieben Sie den äußeren Hebel nach links
und heben Sie die Haube an. F

L

ösen Sie die Haubenstütze aus der
Halterung.
F

F

ixieren Sie die Haubenstütze in der Raste,
um die Motorhaube offen zu halten.
Praktische Tipps

113

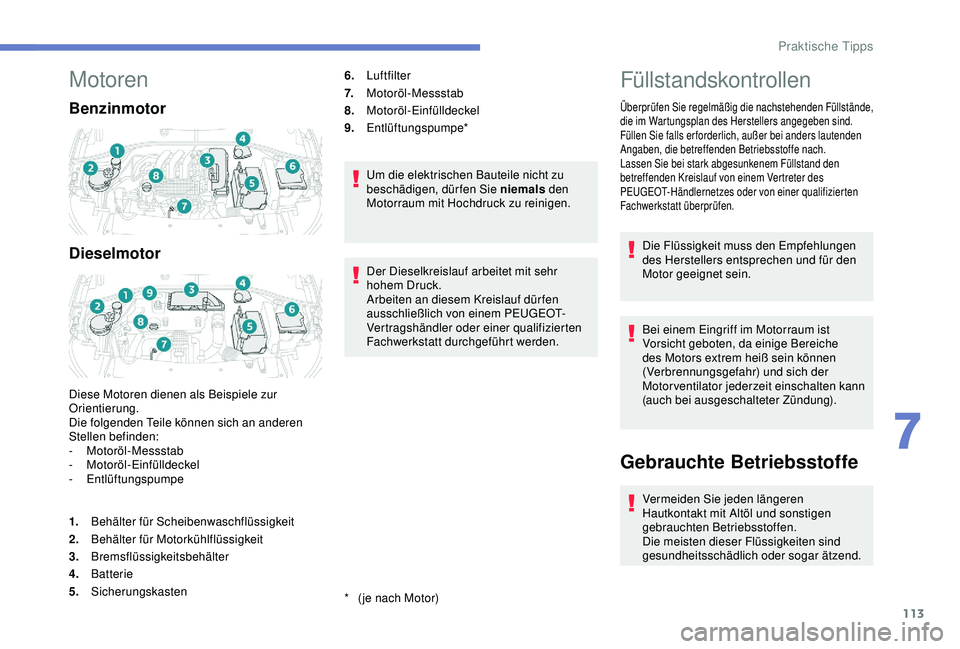

Motoren
Benzinmotor
Dieselmotor
Diese Motoren dienen als Beispiele zur
Orientierung.
Die folgenden Teile können sich an anderen
Stellen befinden:
-

Motoröl-Messstab
-


Motoröl-Einfülldeckel
-


Entlüftungspumpe 6.
Luftfilter
7. Motoröl-Messstab
8. Motoröl-Einfülldeckel
9. Entlüftungspumpe*
Um die elektrischen Bauteile nicht zu
beschädigen, dür fen Sie niemals den
Motorraum mit Hochdruck zu reinigen.
Der Dieselkreislauf arbeitet mit sehr
hohem Druck.
Arbeiten an diesem Kreislauf dürfen
ausschließlich von einem PEUGEOT-
Vertragshändler oder einer qualifizierten
Fachwerkstatt durchgeführt werden.
*
(
je nach Motor)
1.
Behälter für Scheibenwaschflüssigkeit
2. Behälter für Motorkühlflüssigkeit
3. Bremsflüssigkeitsbehälter
4. Batterie
5. Sicherungskasten
Füllstandskontrollen
Überprüfen Sie regelmäßig die nachstehenden Füllstände,
die im Wartungsplan des Herstellers angegeben sind.
Füllen Sie falls erforderlich, außer bei anders lautenden
Angaben, die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den
betreffenden Kreislauf von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Die Flüssigkeit muss den Empfehlungen
des Herstellers entsprechen und für den
Motor geeignet sein.
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).
Gebrauchte Betriebsstoffe
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
gebrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
7
Praktische Tipps

114
Entsorgen Sie Altöl und gebrauchte
Betriebsstoffe nicht über die
Kanalisation oder das Erdreich.
Bringen Sie Altöl in den dafür
vorgesehenen Behältern zu einem
PEUGEOT-Händler oder einer
qualifizierten Fachwerkstatt>.

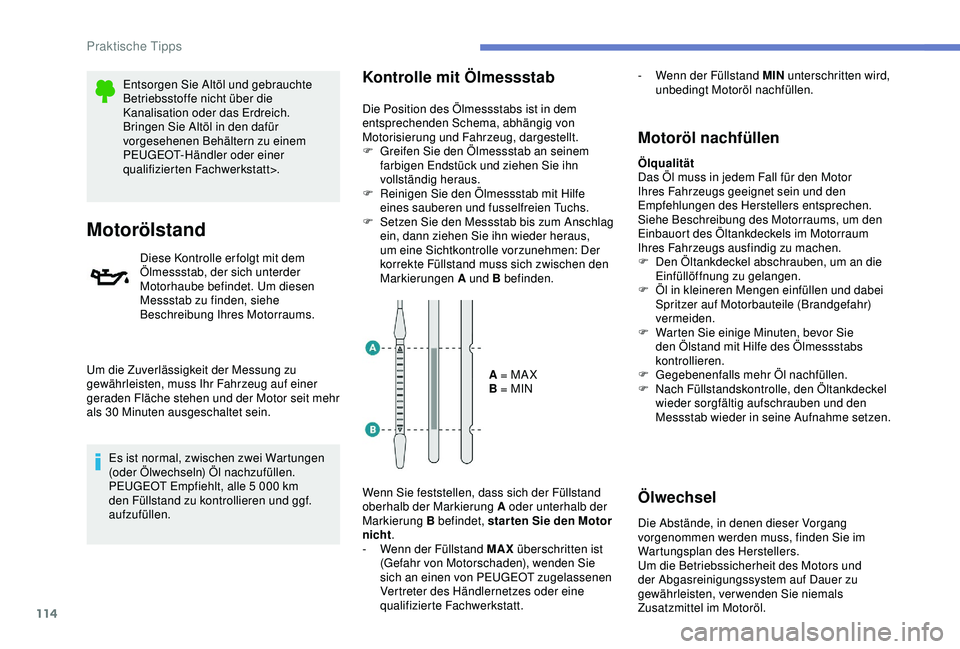

Motorölstand
Diese Kontrolle er folgt mit dem
Ölmessstab, der sich unterder
Motorhaube befindet. Um diesen
Messstab zu finden, siehe
Beschreibung Ihres Motorraums.
Um die Zuverlässigkeit der Messung zu
gewährleisten, muss Ihr Fahrzeug auf einer
geraden Fläche stehen und der Motor seit mehr
als 30


Minuten ausgeschaltet sein.
Es ist normal, zwischen zwei Wartungen
(oder Ölwechseln) Öl nachzufüllen.
PEUGEOT Empfiehlt, alle
5 000 km
den Füllstand zu kontrollieren und ggf.
aufzufüllen.
Kontrolle mit Ölmessstab
Die Position des Ölmessstabs ist in dem
entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F

G
reifen Sie den Ölmessstab an seinem
farbigen Endstück und ziehen Sie ihn
vollständig heraus.
F

R
einigen Sie den Ölmessstab mit Hilfe
eines sauberen und fusselfreien Tuchs.
F

S
etzen Sie den Messstab bis zum Anschlag
ein, dann ziehen Sie ihn wieder heraus,
um eine Sichtkontrolle vorzunehmen: Der
korrekte Füllstand muss sich zwischen den
Markierungen A und B befinden.
A = MA X
B = MIN -

W
enn der Füllstand MIN
unterschritten wird,
unbedingt Motoröl nachfüllen.
Motoröl nachfüllen
Ölqualität
Das Öl muss in jedem Fall für den Motor
Ihres Fahrzeugs geeignet sein und den
Empfehlungen des Herstellers entsprechen.
Siehe Beschreibung des Motorraums, um den
Einbauort des Öltankdeckels im Motorraum
Ihres Fahrzeugs ausfindig zu machen.
F

D
en Öltankdeckel abschrauben, um an die
Einfüllöffnung zu gelangen.
F

Ö
l in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F

W
arten Sie einige Minuten, bevor Sie
den Ölstand mit Hilfe des Ölmessstabs
kontrollieren.
F

G
egebenenfalls mehr Öl nachfüllen.
F

N
ach Füllstandskontrolle, den Öltankdeckel
wieder sorgfältig aufschrauben und den
Messstab wieder in seine Aufnahme setzen.
ÖlwechselWenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung A oder unterhalb der
Markierung B befindet, star ten Sie den Motor
nicht .
-

W
enn der Füllstand MAX überschritten ist
(Gefahr von Motorschaden), wenden Sie
sich an einen von PEUGEOT zugelassenen
Vertreter des Händlernetzes oder eine
qualifizierte Fachwerkstatt. Die Abstände, in denen dieser Vorgang
vorgenommen werden muss, finden Sie im
Wartungsplan des Herstellers.
Um die Betriebssicherheit des Motors und
der Abgasreinigungssystem auf Dauer zu
gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.
Praktische Tipps

115

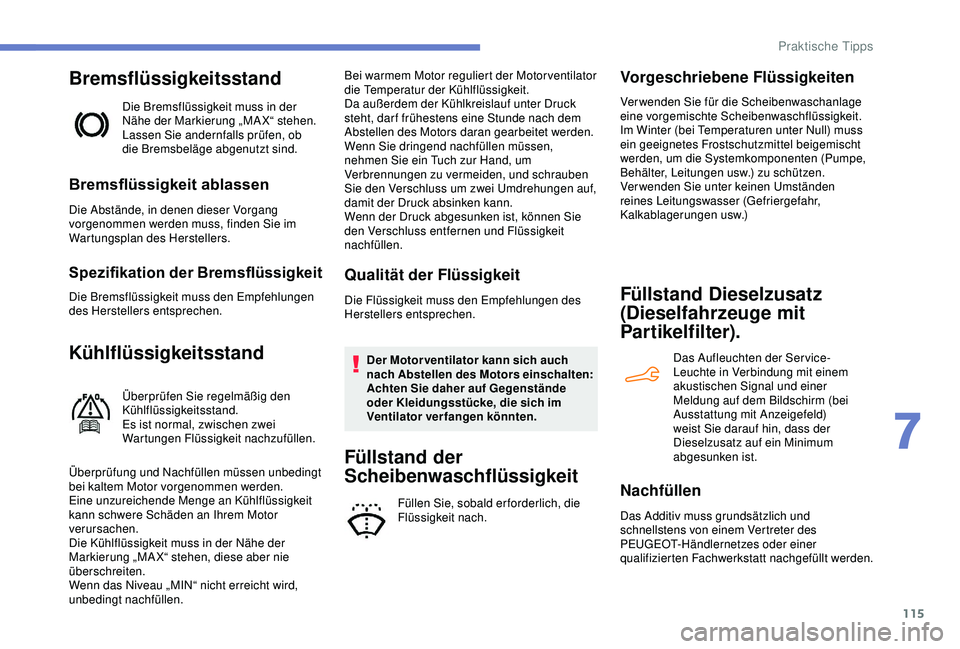

Bremsflüssigkeitsstand
Die Bremsflüssigkeit muss in der
Nähe der Markierung „MAX“ stehen.
Lassen Sie andernfalls prüfen, ob
die Bremsbeläge abgenutzt sind.
Bremsflüssigkeit ablassen
Die Abstände, in denen dieser Vorgang
vorgenommen werden muss, finden Sie im
Wartungsplan des Herstellers.
Spezifikation der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
Kühlflüssigkeitsstand
Überprüfen Sie regelmäßig den
Kühlflüssigkeitsstand.
Es ist normal, zwischen zwei
Wartungen Flüssigkeit nachzufüllen.
Überprüfung und Nachfüllen müssen unbedingt
bei kaltem Motor vorgenommen werden.
Eine unzureichende Menge an Kühlflüssigkeit
kann schwere Schäden an Ihrem Motor
verursachen.
Die Kühlflüssigkeit muss in der Nähe der
Markierung „MAX“ stehen, diese aber nie
überschreiten.
Wenn das Niveau „MIN“ nicht erreicht wird,
unbedingt nachfüllen. Bei warmem Motor reguliert der Motor ventilator
die Temperatur der Kühlflüssigkeit.
Da außerdem der Kühlkreislauf unter Druck
steht, dar f frühestens eine Stunde nach dem
Abstellen des Motors daran gearbeitet werden.
Wenn Sie dringend nachfüllen müssen,
nehmen Sie ein Tuch zur Hand, um
Verbrennungen zu vermeiden, und schrauben
Sie den Verschluss um zwei Umdrehungen auf,
damit der Druck absinken kann.
Wenn der Druck abgesunken ist, können Sie
den Verschluss entfernen und Flüssigkeit
nachfüllen.
Qualität der Flüssigkeit
Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Der Motor ventilator kann sich auch
nach Abstellen des Motors einschalten:
Achten Sie daher auf Gegenstände
oder Kleidungsstücke, die sich im
Ventilator verfangen könnten.
Füllstand der
Scheibenwaschflüssigkeit
Füllen Sie, sobald er forderlich, die
Flüssigkeit nach.
Vorgeschriebene Flüssigkeiten
Verwenden Sie für die Scheibenwaschanlage
eine vorgemischte Scheibenwaschflüssigkeit.
Im Winter (bei Temperaturen unter Null) muss
ein geeignetes Frostschutzmittel beigemischt
werden, um die Systemkomponenten (Pumpe,
Behälter, Leitungen usw.) zu schützen.
Verwenden Sie unter keinen Umständen
reines Leitungswasser (Gefriergefahr,
Kalkablagerungen usw.)
Füllstand Dieselzusatz
(Dieselfahrzeuge mit
Par tikelfilter).
Das Aufleuchten der Service-
Leuchte in Verbindung mit einem
akustischen Signal und einer
Meldung auf dem Bildschirm (bei
Ausstattung mit Anzeigefeld)
weist Sie darauf hin, dass der
Dieselzusatz auf ein Minimum
abgesunken ist.
Nachfüllen
Das Additiv muss grundsätzlich und
schnellstens von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt werden.
7
Praktische Tipps

116

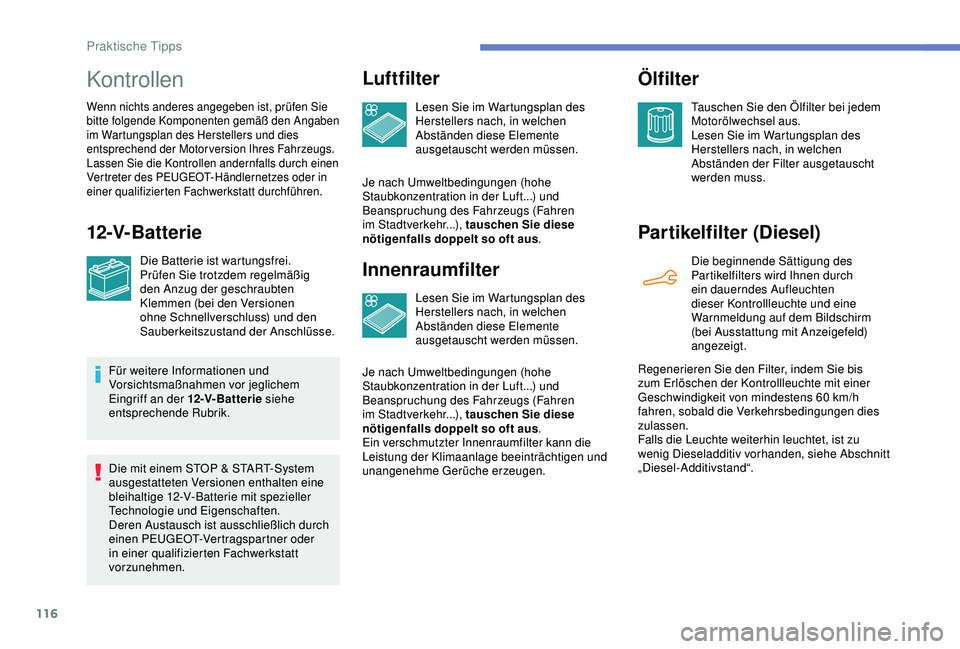

Kontrollen
Wenn nichts anderes angegeben ist, prüfen Sie
bitte folgende Komponenten gemäß den Angaben
im Wartungsplan des Herstellers und dies
entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie die Kontrollen andernfalls durch einen
Vertreter des PEUGEOT-Händlernetzes oder in
einer qualifizierten Fachwerkstatt durchführen.
12-V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig
den Anzug der geschraubten
Klemmen (bei den Versionen
ohne Schnellverschluss) und den
Sauberkeitszustand der Anschlüsse.
Für weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem
Eingriff an der 12-V- Bat ter ie siehe
entsprechende Rubrik.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12-V-Batterie mit spezieller
Technologie und Eigenschaften.
Deren Austausch ist ausschließlich durch
einen PEUGEOT-Vertragspartner oder
in einer qualifizierten Fachwerkstatt
vorzunehmen.
Luftfilter
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen diese Elemente
ausgetauscht werden müssen.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus .
Innenraumfilter
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen diese Elemente
ausgetauscht werden müssen.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus .
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen und
unangenehme Gerüche erzeugen.
Ölfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen der Filter ausgetauscht
werden muss.
Par tikelfilter (Diesel)
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch
ein dauerndes Aufleuchten
dieser Kontrollleuchte und eine
Warnmeldung auf dem Bildschirm
(bei Ausstattung mit Anzeigefeld)
angezeigt.
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60
km/h
fahren, sobald die Verkehrsbedingungen dies
zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Dieseladditiv vorhanden, siehe Abschnitt
„Diesel-Additivstand“.
Praktische Tipps

117

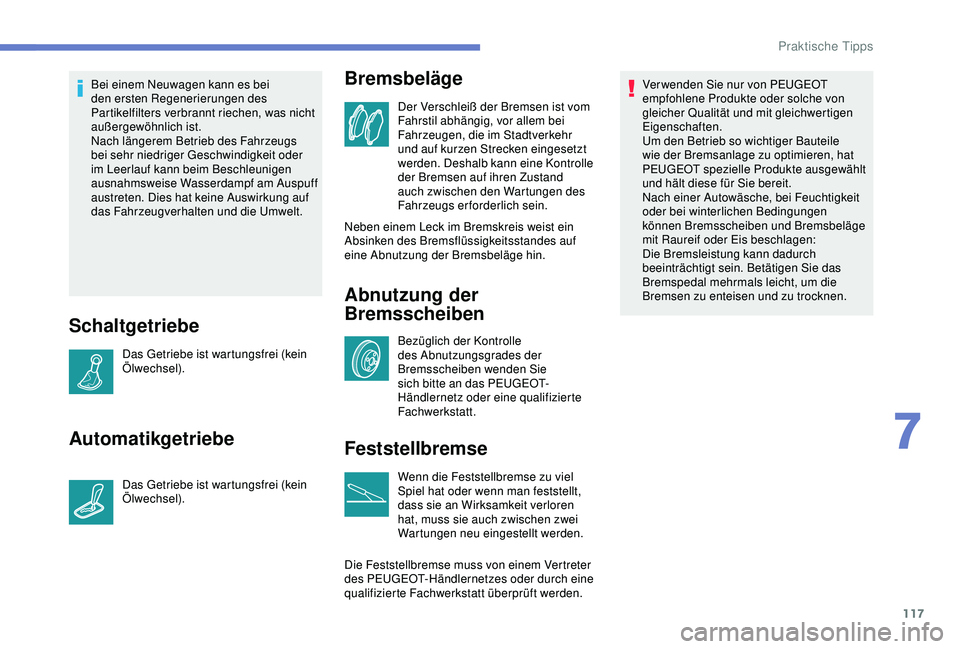

Bei einem Neuwagen kann es bei
den ersten Regenerierungen des
Partikelfilters verbrannt riechen, was nicht
außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr niedriger Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf
das Fahrzeugverhalten und die Umwelt.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Automatikgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Bremsbeläge
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr
und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle
der Bremsen auf ihren Zustand
auch zwischen den Wartungen des
Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf
eine Abnutzung der Bremsbeläge hin.
Abnutzung der
Bremsscheiben
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie
sich bitte an das PEUGEOT-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Feststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter
des PEUGEOT-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden. Ver wenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren, hat
PEUGEOT spezielle Produkte ausgewählt
und hält diese für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen
können Bremsscheiben und Bremsbeläge
mit Raureif oder Eis beschlagen:
Die Bremsleistung kann dadurch
beeinträchtigt sein. Betätigen Sie das
Bremspedal mehrmals leicht, um die
Bremsen zu enteisen und zu trocknen.
7
Praktische Tipps

118
Kraftstoffpanne (Diesel)
Bei Fahrzeugen mit HDi-Motor muss die
Kraftstoffanlage entlüftet werden, wenn der
Tank komplett leer gefahren wurde.
Für weitere Informationen zu den Motoren,
insbesondere zur Einbaulage der
verschiedenen Teile unter der Motorhaube,
siehe entsprechende Rubrik.
Für weitere Informationen zur Sicherung
gegen Falschtanken (Diesel) siehe
entsprechende Rubrik.
Wenn der Motor nicht sofort anspringt,
weitere Startversuche unterlassen und
den Vorgang wiederholen.
Motor HDi 92
F Betätigen Sie nach mehreren erfolglosen Versuchen die Entlüftungspumpe erneut
und danach den Anlasser.
F

Sc
hließen Sie die Motorhaube wieder.
Motoren BlueHDi
F Tanken Sie mindestens 5 Liter
Dieselkraftstoff.
F

S
chalten Sie die Zündung ein (ohne den
Motor zu starten).
F

W
arten Sie ca. 6 Sekunden und schalten
Sie die Zündung aus.
F

W
iederholen Sie den Vorgang 10 Mal.
F

B
etätigen Sie den Anlasser, um den Motor
zu starten.
Provisorisches
Reifenpannenset
Bestehend aus einem Kompressor und einer
Dichtmittelpatrone, können Sie mit diesem Set
den defekten Reifen provisorisch reparieren ,
um zur nächstgelegenen Fachwerkstatt zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den
Reifen eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.
Zugang zum Reifenpannenset
F Tanken Sie mindestens fünf Liter Dieselkraftstoff.
F

Ö
ffnen Sie die Motorhaube.
F

B
etätigen Sie die Entlüftungspumpe
wiederholt, bis ein Widerstand zu spüren
ist (es kann schon beim ersten Druck
Widerstand spürbar sein).
F

B
etätigen Sie den Anlasser, bis der Motor
anspringt (sollte der Motor beim ersten
Versuch nicht anspringen, warten Sie etwa
15
Sekunden und starten Sie dann erneut). Das Reifenpannenset ist im Kasten unter dem
Kofferraumboden untergebracht.
Bei Pannen und Störungen
