Peugeot 301 2018 Vodič za korisnike (in Croatian)

139
Vuča vozila
Postupak za vuču vašeg vozila.
Pristup alatu
Opća pravila
Pridržavajte se važečih propisa u svojoj
državi.
Provjerite je li težina vučnog vozila veća
od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati valjanu
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba upotrebljavati homologiranu
motku za vuču; užad i remenje su
zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče s ugašenim motorom,
tada nema ser vo kočnica ni upravljača.
U sljedećim slučajevima obavezno se
treba obratiti profesionalnoj vučnoj službi:
-
u s
lučaju kvara vozila na autocesti ili
na brzoj prometnici,
-

z
a vozilo s četiri pogonska kotača,
-

a
ko se ručica mjenjača ne može
postaviti u neutralan položaj, ako se
obruč upravljača ne može osloboditi
i ako se ručna kočnica ne može
otpustiti,
-

z
a vuču vozila sa samo dva kotača na
tlu,
-

a
ko homologirana motka za vuču nije
na raspolaganju itd.Vuča vozila
F Skinite poklopac na prednjem braniku pritiskom na njegov lijevi dio.
Prsten za vuču nalazi se ispod podnice
prtljažnika.
Pristup:
F

o

tvorite prtljažnik,
F

p

odignite podnicu i izvadite je,
F

i

zvadite prsten za vuču iz držača. F

D
o kraja zavrnite prsten za vuču.
F

P
ostavite motku za vuču.
Ručni mjenjač: postavite ručicu mjenjača
u neutralan položaj.
Na vozilu s automatskim mjenjačem
postavite ručicu mjenjača u položaj N .
Nepridržavanje ove upute može imati za
posljedicu oštećenje nekih komponenti
(kočnice, mjenjač...) i izostanak djelovanja
ser vouređaja nakon ponovnog pokretanja
motora.
8
U slučaju kvara

140

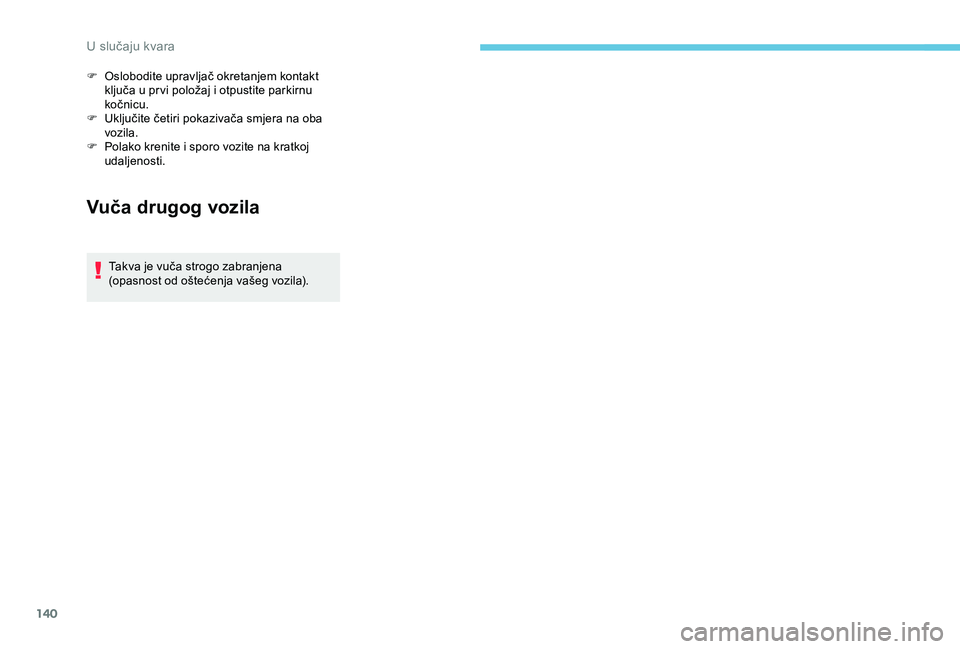

Vuča drugog vozila
Takva je vuča strogo zabranjena
(opasnost od oštećenja vašeg vozila).
F

O
slobodite upravljač okretanjem kontakt
ključa u pr vi položaj i otpustite parkirnu
kočnicu.
F

U
ključite četiri pokazivača smjera na oba
vozila.
F

P
olako krenite i sporo vozite na kratkoj
udaljenosti.
U slučaju kvara

141

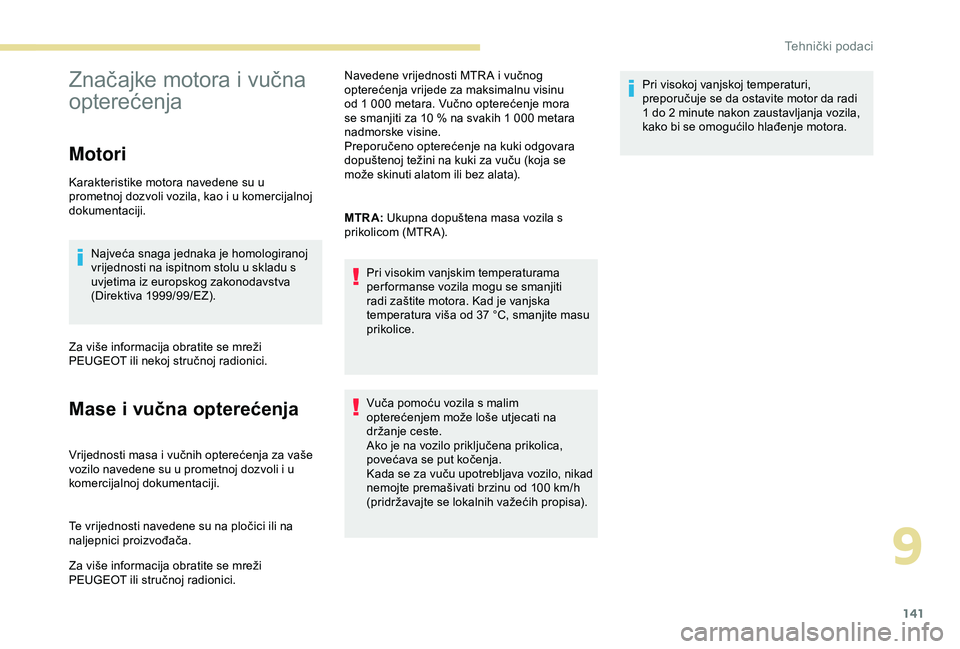

Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Za više informacija obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za vaše
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Za više informacija obratite se mreži
PEUGEOT ili stručnoj radionici. Navedene vrijednosti MTR A i vučnog
opterećenja vrijede za maksimalnu visinu
od 1
000 metara. Vučno opterećenje mora
se smanjiti za 10 % na svakih 1 000 metara
nadmorske visine.
Preporučeno opterećenje na kuki odgovara
dopuštenoj težini na kuki za vuču (koja se
može skinuti alatom ili bez alata).
MTRA: Ukupna dopuštena masa vozila s
prikolicom (MTR A).
Pri visokim vanjskim temperaturama
per formanse vozila mogu se smanjiti
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Vuča pomoću vozila s malim
opterećenjem može loše utjecati na
držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100
km/h
(pridržavajte se lokalnih važećih propisa). Pri visokoj vanjskoj temperaturi,
preporučuje se da ostavite motor da radi
1 do 2
minute nakon zaustavljanja vozila,
kako bi se omogućilo hlađenje motora.
9
Tehnički podaci

142

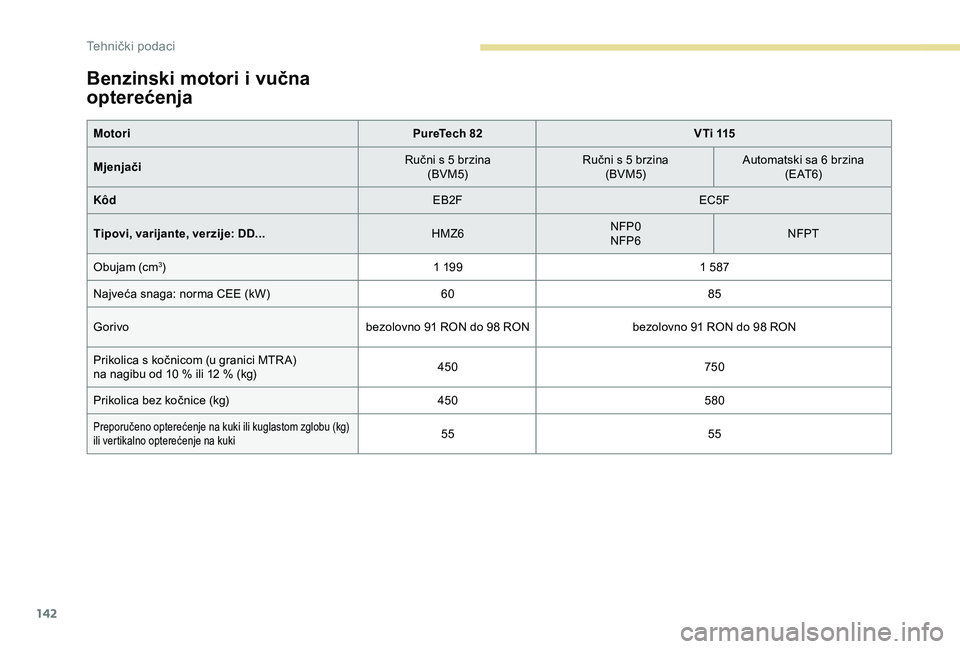

Benzinski motori i vučna
opterećenja
MotoriPureTech 82VTi 115
Mjenjači Ručni s 5 brzina
(BVM5) Ručni s 5 brzina
(BVM5) Automatski sa 6 brzina
( E AT 6)
Kôd EB2FEC5F
Tipovi, varijante, verzije: DD... HMZ6NFP0
NFP6NFPT
Obujam (cm
3) 1 1991 587
Najveća snaga: norma CEE (kW) 6085
Gorivo bezolovno 91 RON do 98 RONbezolovno 91 RON do 98 RON
Prikolica s kočnicom (u granici MTR A)
na nagibu od 10
% ili 12 % (kg) 450
750
Prikolica bez kočnice (kg) 450580
Preporučeno opterećenje na kuki ili kuglastom zglobu (kg)
ili vertikalno opterećenje na kuki55 55
Tehnički podaci

143

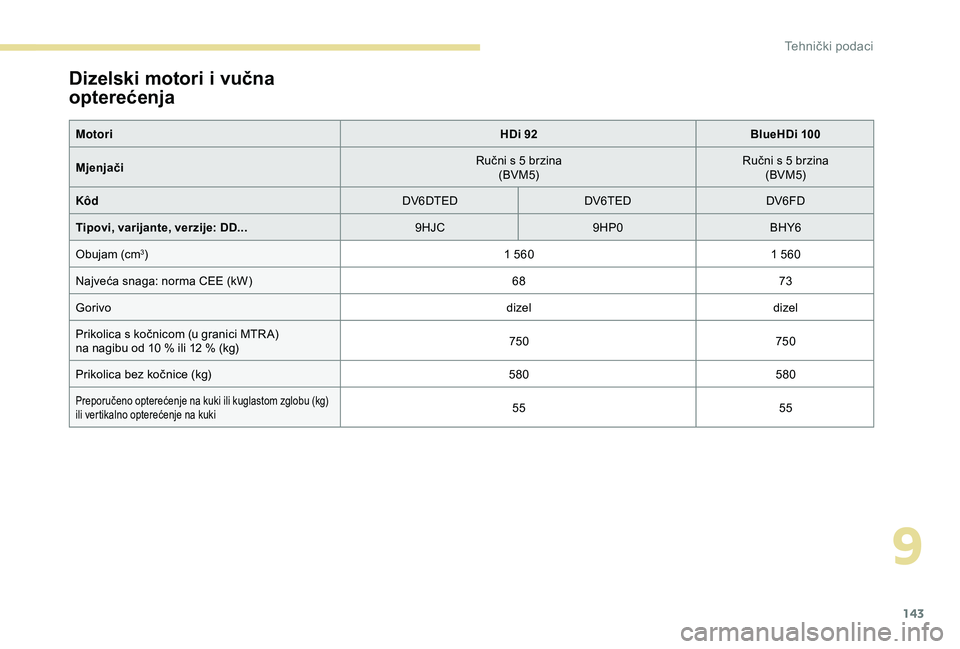

Dizelski motori i vučna
opterećenja
MotoriHDi 92BlueHDi 100
Mjenjači Ručni s 5 brzina
(BVM5) Ručni s 5 brzina
(BVM5)
Kôd DV6DTEDDV6TEDDV6FD
Tipovi, varijante, verzije: DD... 9HJC9HP0BHY6
Obujam (cm
3) 1 5601 560
Najveća snaga: norma CEE (kW) 6873
Gorivo dizeldizel
Prikolica s kočnicom (u granici MTR A)
na nagibu od 10
% ili 12 % (kg) 750
750
Prikolica bez kočnice (kg) 580580
Preporučeno opterećenje na kuki ili kuglastom zglobu (kg)
ili vertikalno opterećenje na kuki5555
9
Tehnički podaci

144

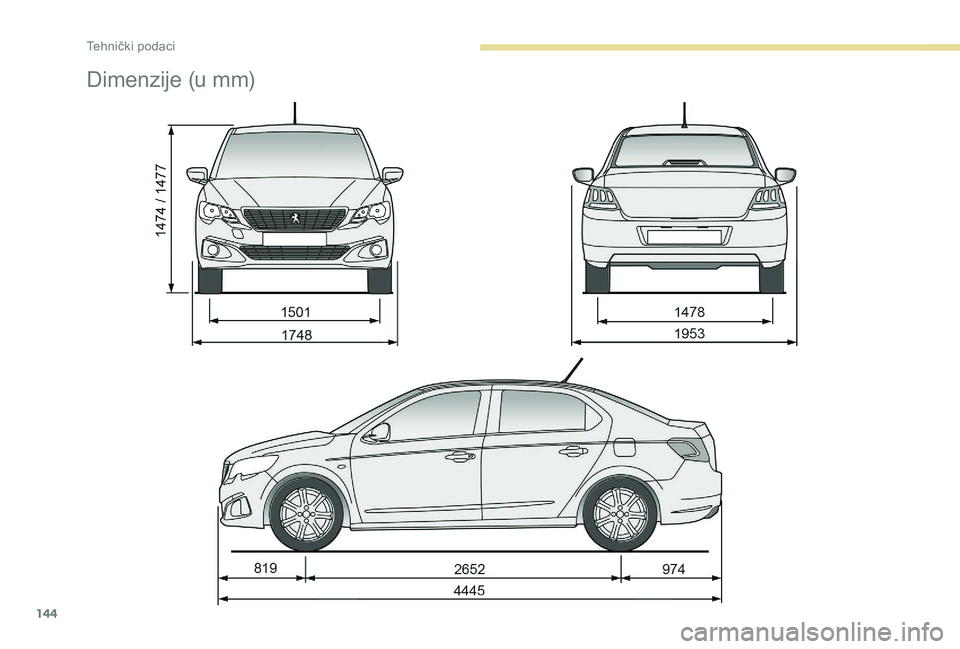

Dimenzije (u mm)
Tehnički podaci

145

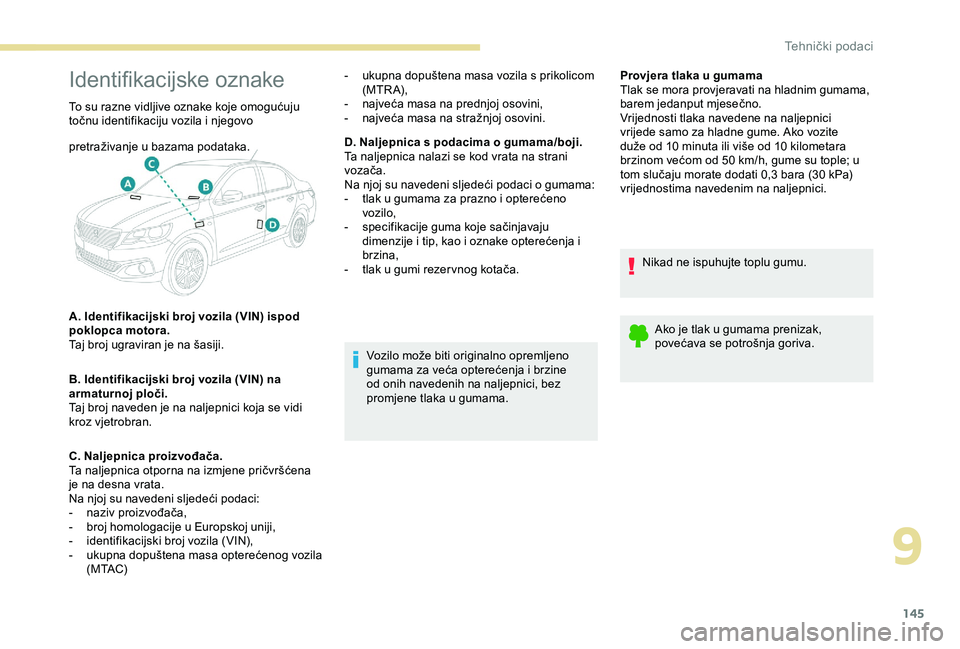

Identifikacijske oznake
Vozilo može biti originalno opremljeno
gumama za veća opterećenja i brzine
od onih navedenih na naljepnici, bez
promjene tlaka u gumama.Provjera tlaka u gumama
Tlak se mora provjeravati na hladnim gumama,
barem jedanput mjesečno.
Vrijednosti tlaka navedene na naljepnici
vrijede samo za hladne gume. Ako vozite
duže od 10
minuta ili više od 10 kilometara
brzinom većom od 50 km/h, gume su tople; u
tom slučaju morate dodati 0,3 bara (30 kPa)
vrijednostima navedenim na naljepnici.
Nikad ne ispuhujte toplu gumu.Ako je tlak u gumama prenizak,
povećava se potrošnja goriva.
To su razne vidljive oznake koje omogućuju
točnu identifikaciju vozila i njegovo
A. Identifikacijski broj vozila (VIN) ispod
poklopca motora.
Taj broj ugraviran je na šasiji.
B. Identifikacijski broj vozila (VIN) na
armaturnoj ploči.
Taj broj naveden je na naljepnici koja se vidi
kroz vjetrobran.
C. Naljepnica proizvođača.
Ta naljepnica otporna na izmjene pričvršćena
je na desna vrata.
Na njoj su navedeni sljedeći podaci:
-
n

aziv proizvođača,
-

b

roj homologacije u Europskoj uniji,
-

i

dentifikacijski broj vozila (VIN),
-

u

kupna dopuštena masa opterećenog vozila
( M TAC)
pretraživanje u bazama podataka.
D. Naljepnica s podacima o gumama/boji.
Ta naljepnica nalazi se kod vrata na strani
vozača.
Na njoj su navedeni sljedeći podaci o gumama:
-

t

lak u gumama za prazno i opterećeno
vozilo,
-

s
pecifikacije guma koje sačinjavaju
dimenzije i tip, kao i oznake opterećenja i
brzina,
-

t

lak u gumi rezer vnog kotača.
-

u
kupna dopuštena masa vozila s prikolicom
(MTRA),
-

n
ajveća masa na prednjoj osovini,
-

n
ajveća masa na stražnjoj osovini.
9
Tehnički podaci

146
0037

1

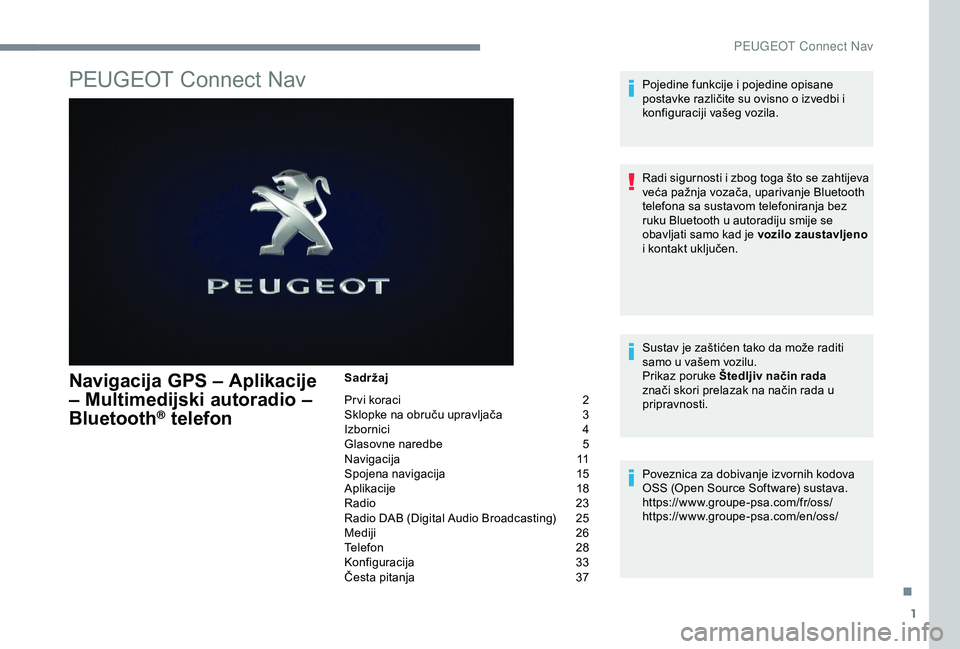

PEUGEOT Connect Nav
Navigacija GPS – Aplikacije
– Multimedijski autoradio –
Bluetooth
® telefon
Sadržaj
Pr vi koraci
2
S

klopke na obruču upravljača
3
I

zbornici
4
G

lasovne naredbe
5
N

avigacija
1
1
Spojena navigacija

1
5
Aplikacije
1

8
Radio

2
3
Radio DAB (Digital Audio Broadcasting)

2
5
Mediji
26
T

elefon
2
8
Konfiguracija
3

3
Česta pitanja

3
7Pojedine funkcije i pojedine opisane
postavke različite su ovisno o izvedbi i
konfiguraciji vašeg vozila.
Radi sigurnosti i zbog toga što se zahtijeva
veća pažnja vozača, uparivanje Bluetooth
telefona sa sustavom telefoniranja bez
ruku Bluetooth u autoradiju smije se
obavljati samo kad je vozilo zaustavljeno
i kontakt uključen.
Sustav je zaštićen tako da može raditi
samo u vašem vozilu.
Prikaz poruke Štedljiv način rada
znači skori prelazak na način rada u
pripravnosti.
Poveznica za dobivanje izvornih kodova
OSS (Open Source Software) sustava.
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
.
PEUGEOT Connect Nav

2
12:13
18,5 21,5

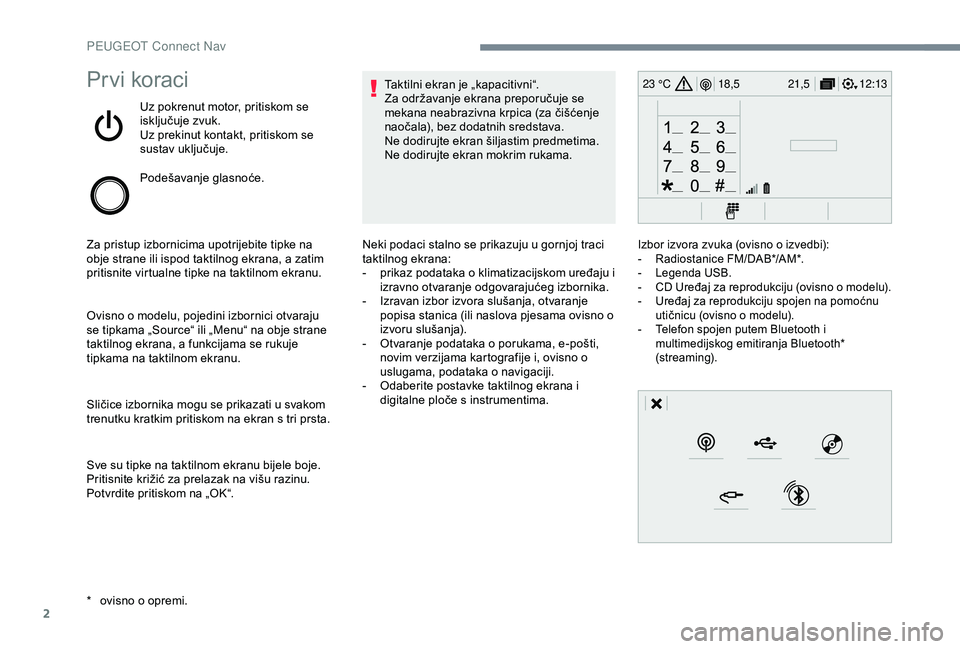

23 °CPrvi koraci
Uz pokrenut motor, pritiskom se
isključuje zvuk.
Uz prekinut kontakt, pritiskom se
sustav uključuje.
Podešavanje glasnoće.
Za pristup izbornicima upotrijebite tipke na
obje strane ili ispod taktilnog ekrana, a zatim
pritisnite virtualne tipke na taktilnom ekranu.
Ovisno o modelu, pojedini izbornici otvaraju
se tipkama „Source“ ili „Menu“ na obje strane
taktilnog ekrana, a funkcijama se rukuje
tipkama na taktilnom ekranu.
Sličice izbornika mogu se prikazati u svakom
trenutku kratkim pritiskom na ekran s tri prsta.
Sve su tipke na taktilnom ekranu bijele boje.
Pritisnite križić za prelazak na višu razinu.
Potvrdite pritiskom na „OK“. Taktilni ekran je „kapacitivni“.
Za održavanje ekrana preporučuje se
mekana neabrazivna krpica (za čišćenje
naočala), bez dodatnih sredstava.
Ne dodirujte ekran šiljastim predmetima.
Ne dodirujte ekran mokrim rukama.
*

ov

isno o opremi. Neki podaci stalno se prikazuju u gornjoj traci
taktilnog ekrana:
-

p
rikaz podataka o klimatizacijskom uređaju i
izravno otvaranje odgovarajućeg izbornika.
-

I
zravan izbor izvora slušanja, otvaranje
popisa stanica (ili naslova pjesama ovisno o
izvoru slušanja).
-

O
tvaranje podataka o porukama, e-pošti,
novim verzijama kartografije i, ovisno o
uslugama, podataka o navigaciji.
-

O
daberite postavke taktilnog ekrana i
digitalne ploče s instrumentima.
Izbor izvora zvuka (ovisno o izvedbi):
- R adiostanice FM/DAB*/AM*.
-

L
egenda USB.
-

C
D Uređaj za reprodukciju (ovisno o modelu).
-

U
ređaj za reprodukciju spojen na pomoćnu
utičnicu (ovisno o modelu).
-

T
elefon spojen putem Bluetooth i
multimedijskog emitiranja Bluetooth*
(streaming).
