10INFORMACIÓN PRÁCTICA
118

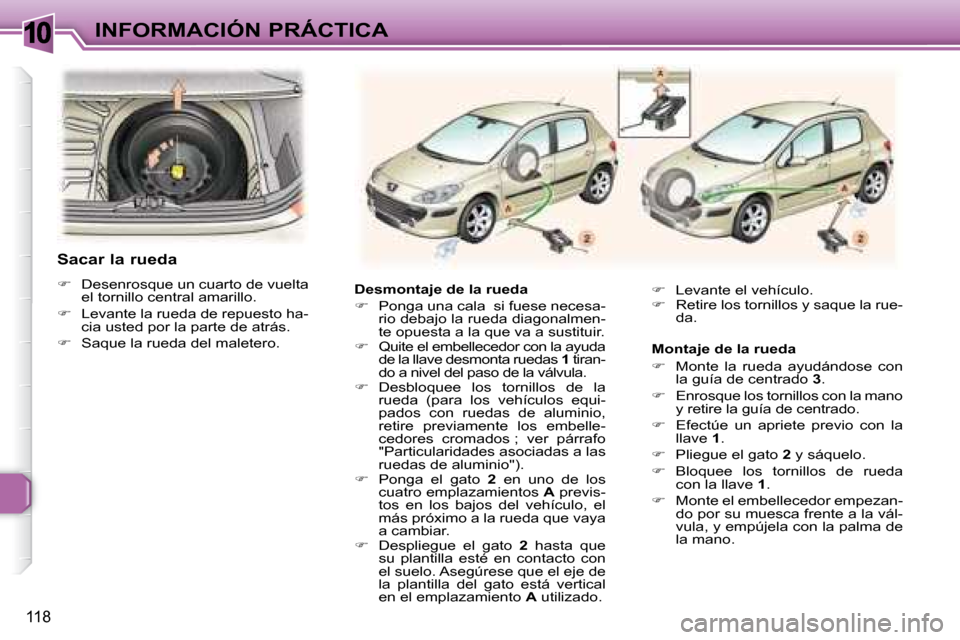

Desmontaje de la rueda

 Ponga una cala si fuese necesa-
rio debajo la rueda diagonalmen-
te opuesta a la que va a sustituir.

 Quite el embellecedor con la ayuda
de la llave desmonta ruedas 1 tiran-
do a nivel del paso de la válvula.

 Desbloquee los tornillos de la
rueda (para los vehículos equi-
pados con ruedas de aluminio,
retire previamente los embelle-
cedores cromados ; ver párrafo
"Particularidades asociadas a las
ruedas de aluminio").

 Ponga el gato 2 en uno de los
cuatro emplazamientos A previs-
tos en los bajos del vehículo, el
más próximo a la rueda que vaya
a cambiar.

 Despliegue el gato 2 hasta que
su plantilla esté en contacto con
el suelo. Asegúrese que el eje de
la plantilla del gato está vertical
en el emplazamiento A utilizado.
 Levante el vehículo.

 Retire los tornillos y saque la rue-
da.
Montaje de la rueda

 Monte la rueda ayudándose con
la guía de centrado 3 .

 Enrosque los tornillos con la mano
y retire la guía de centrado.

 Efectúe un apriete previo con la
llave 1 .

 Pliegue el gato 2 y sáquelo.

 Bloquee los tornillos de rueda
con la llave 1 .

 Monte el embellecedor empezan-
do por su muesca frente a la vál-
vula, y empújela con la palma de
la mano.
Sacar la rueda

 Desenrosque un cuarto de vuelta
el tornillo central amarillo.

 Levante la rueda de repuesto ha-
cia usted por la parte de atrás.

 Saque la rueda del maletero.

10INFORMACIÓN PRÁCTICA
119

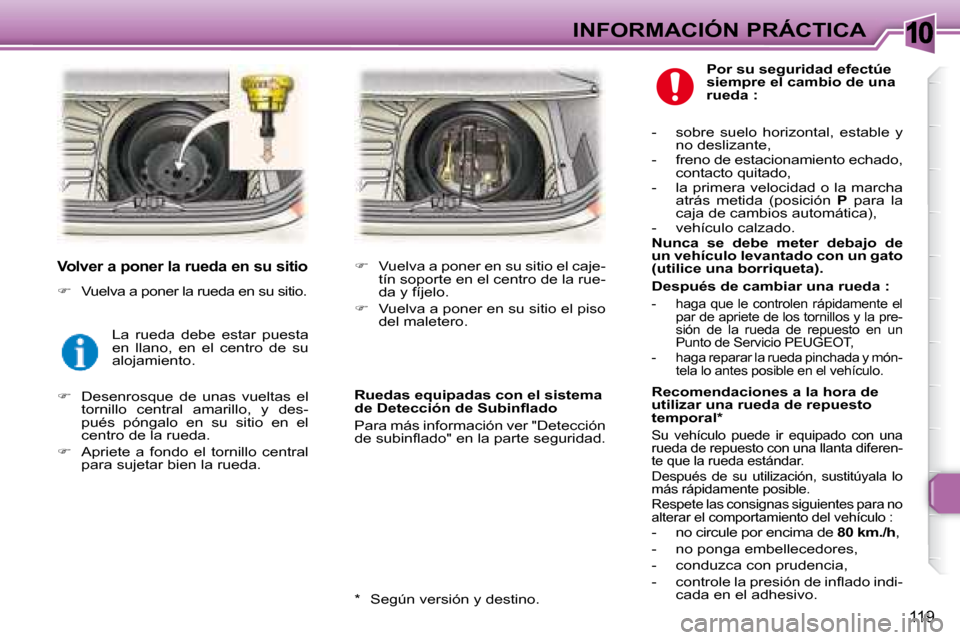

Volver a poner la rueda en su sitio

 Vuelva a poner la rueda en su sitio.

 Desenrosque de unas vueltas el
tornillo central amarillo, y des-
pués póngalo en su sitio en el
centro de la rueda.

 Apriete a fondo el tornillo central
para sujetar bien la rueda.
 Vuelva a poner en su sitio el caje-
tín soporte en el centro de la rue-
da y fíjelo.

 Vuelva a poner en su sitio el piso
del maletero.
Ruedas equipadas con el sistema
de Detección de Subinfl ado
Para más información ver "Detección
de subinl ado" en la parte seguridad.
La rueda debe estar puesta
en llano, en el centro de su
alojamiento. Por su seguridad efectúe
siempre el cambio de una
rueda :
- sobre suelo horizontal, estable y no deslizante,
- freno de estacionamiento echado, contacto quitado,
- la primera velocidad o la marcha atrás metida (posición P para la
caja de cambios automática),
- vehículo calzado.

Nunca se debe meter debajo de
un vehículo levantado con un gato
(utilice una borriqueta).
* Según versión y destino.
Después de cambiar una rueda :
- haga que le controlen rápidamente el
par de apriete de los tornillos y la pre-
sión de la rueda de repuesto en un
Punto de Servicio PEUGEOT,
- haga reparar la rueda pinchada y món- tela lo antes posible en el vehículo.
Recomendaciones a la hora de
utilizar una rueda de repuesto
temporal *

Su vehículo puede ir equipado con una
rueda de repuesto con una llanta diferen-
te que la rueda estándar.
Después de su utilización, sustitúyala lo
más rápidamente posible.
Respete las consignas siguientes para no
alterar el comportamiento del vehículo :
- no circule por encima de 80 km./h ,
- no ponga embellecedores,
- conduzca con prudencia,
- controle la presión de inl ado indi- cada en el adhesivo.

10INFORMACIÓN PRÁCTICA
123
Los tornillos de las ruedas de alumi-
nio están cubiertos por tapones cro-
mados.
Retírelos con el útil amarillo 6 antes
de al ojar los tornillos. Rueda con embellecedor central
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáti-
cos de nieve montados en llantas de
chapa, es imperativo utilizar torni-
llos especíi cos disponibles en la red
PEUGEOT.
 introduzca el desmonta embelle-
cedor 7 en la ranura del embelle-
cedor central,

 haga palanca pulsándolo para
soltarlo,

 al oje el tornillo con la llave espe-
cial antirrobo y la llave desmonta
ruedas.
Si su vehículo está equipado con una
rueda de repuesto de chapa, cuando
la i je, es
normal , a la hora de apretar
los tornillos, constatar que las arande-
las no tocan la llanta. La sujeción de
la rueda de repuesto está asegurada
por el apoyo cónico de cada uno de
los tornillos.
Esta llave especial antirrobo
le fue entregada cuando le
dieron el vehículo con el do-
ble de las llaves y la tarjeta
coni dencial.
Anote cuidadosamente el número de
código grabado en la cabeza de la
llave especial antirrobo. Este código
le permitirá que la red le facilite un
nuevo doble de esta llave especial.
Particularidades ligadas a las ruedas de aluminio

Montaje de la rueda de repuesto Tornillos antirrobo

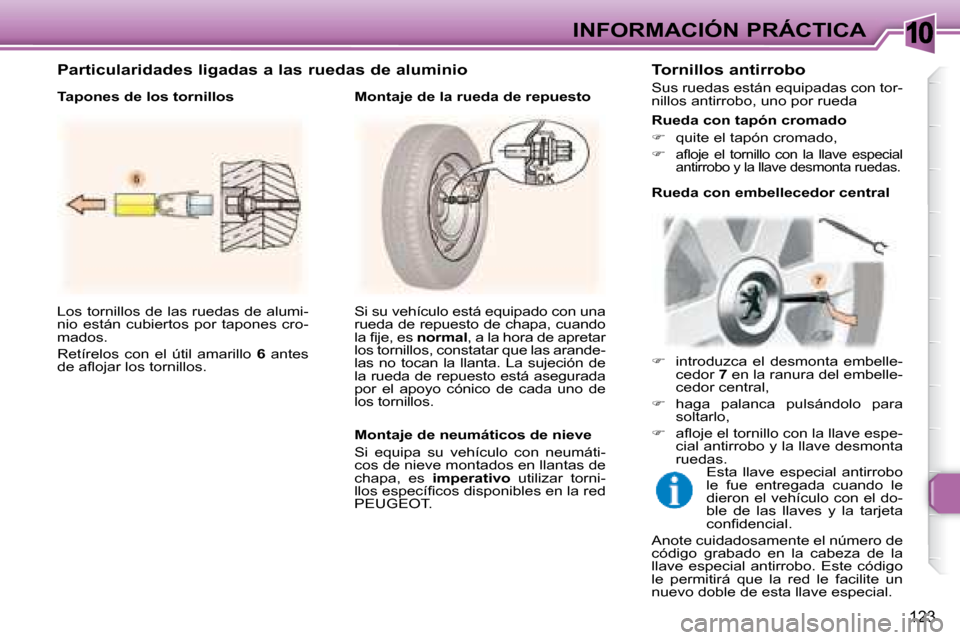

Sus ruedas están equipadas con tor-
nillos antirrobo, uno por rueda
Tapones de los tornillos
Rueda con tapón cromado

 quite el tapón cromado,


al oje el tornillo con la llave especial
antirrobo y la llave desmonta ruedas.

10INFORMACIÓN PRÁCTICA
120
Estacionamiento del vehículo

 En la medida de lo posible, inmo-
vilice el vehículo sobre suelo ho-
rizontal, estable, y no deslizante.

 Eche el freno de estacionamien-
to, quite el contacto y meta la pri-
mera velocidad o la marcha atrás
(posición P para la caja de cam-
bios automática). Acceso a la rueda de repuesto

 Abra el maletero.

 Abra la tapa para desbloquear
el gato y acceder a su tuerca de
mando.

 Desatornille la tuerca hasta el i -
nal, con la ayuda de la llave des-
monta ruedas 1 , para desenrollar
el cable del torno.

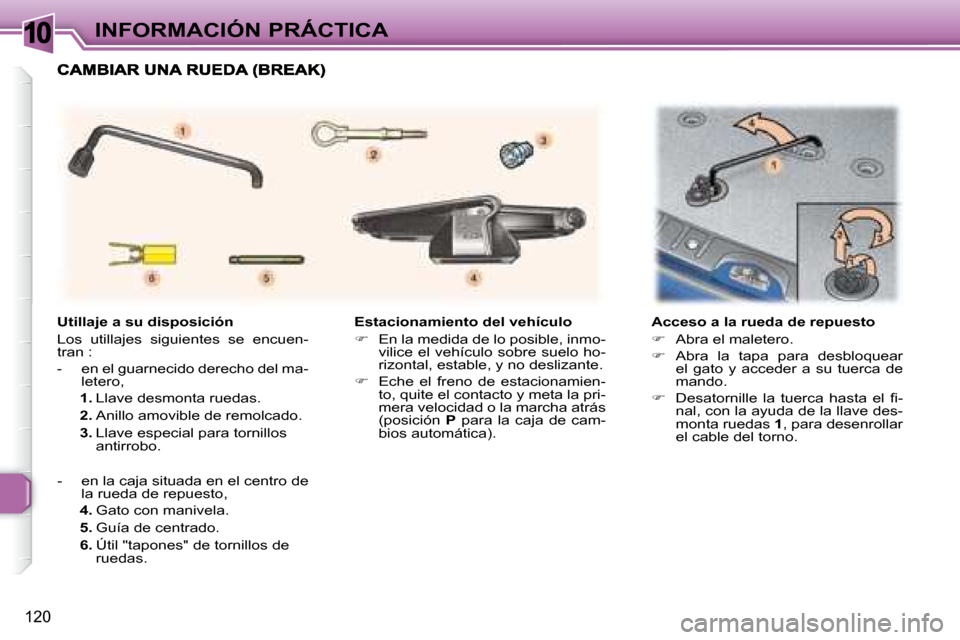

Utillaje a su disposición
Los utillajes siguientes se encuen-
tran :
- en el guarnecido derecho del ma-
letero,

1. Llave desmonta ruedas.

2. Anillo amovible de remolcado.

3. Llave especial para tornillos
antirrobo.
- en la caja situada en el centro de la rueda de repuesto,
4 . Gato con manivela.
5. Guía de centrado.

6. Útil "tapones" de tornillos de
ruedas.

10INFORMACIÓN PRÁCTICA
121

 Quite el conjunto rueda/caja por
detrás del vehículo.

 Quite el gancho con muescas
para poder liberar la rueda, con-

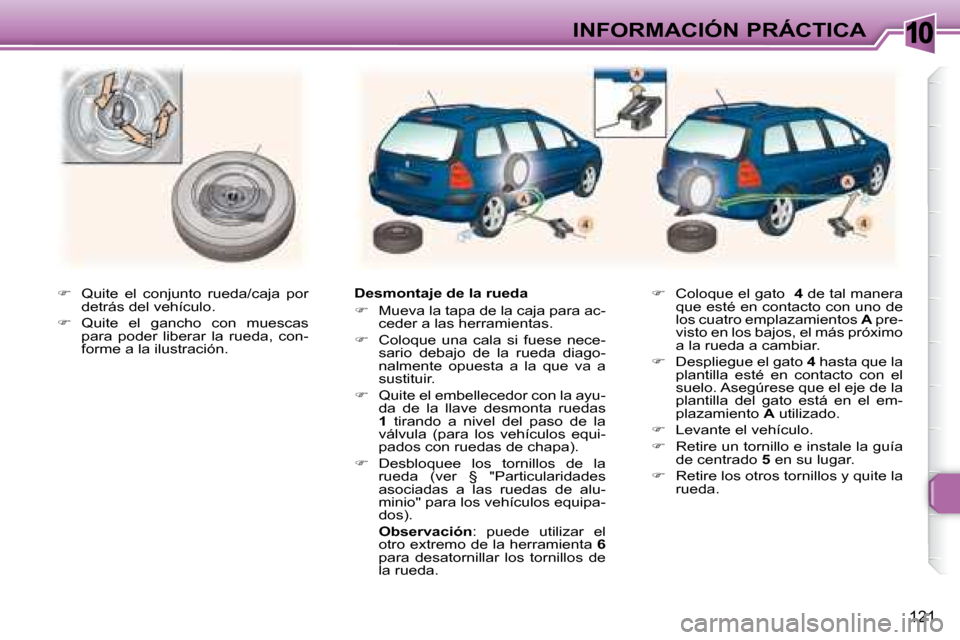

forme a la ilustración. Desmontaje de la rueda

 Mueva la tapa de la caja para ac-
ceder a las herramientas.

 Coloque una cala si fuese nece-
sario debajo de la rueda diago-
nalmente opuesta a la que va a
sustituir.

 Quite el embellecedor con la ayu-
da de la llave desmonta ruedas

1 tirando a nivel del paso de la
válvula (para los vehículos equi-
pados con ruedas de chapa).

 Desbloquee los tornillos de la
rueda (ver § "Particularidades
asociadas a las ruedas de alu-
minio" para los vehículos equipa-
dos).
Observación : puede utilizar el
otro extremo de la herramienta 6
para desatornillar los tornillos de
la rueda.
 Coloque el gato 4 de tal manera
que esté en contacto con uno de
los cuatro emplazamientos A pre-
visto en los bajos, el más próximo
a la rueda a cambiar.

 Despliegue el gato 4 hasta que la
plantilla esté en contacto con el
suelo. Asegúrese que el eje de la
plantilla del gato está en el em-
plazamiento A utilizado.

 Levante el vehículo.

 Retire un tornillo e instale la guía
de centrado 5 en su lugar.

 Retire los otros tornillos y quite la
rueda.

10INFORMACIÓN PRÁCTICA
122

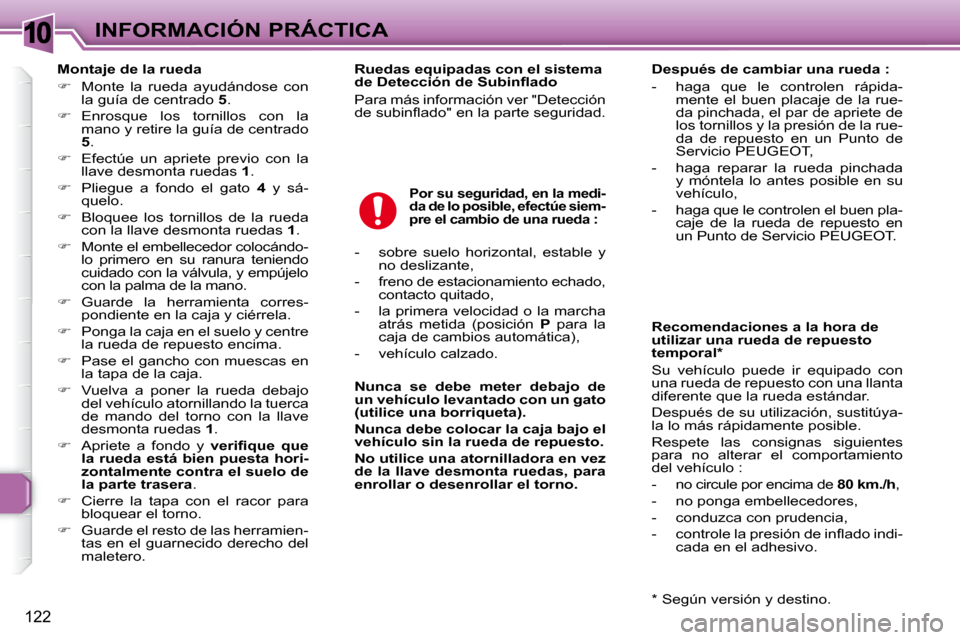

Montaje de la rueda

 Monte la rueda ayudándose con
la guía de centrado 5 .

 Enrosque los tornillos con la
mano y retire la guía de centrado

5 .

 Efectúe un apriete previo con la
llave desmonta ruedas 1 .

 Pliegue a fondo el gato 4 y sá-
quelo.

 Bloquee los tornillos de la rueda
con la llave desmonta ruedas 1 .

 Monte el embellecedor colocándo-
lo primero en su ranura teniendo
cuidado con la válvula, y empújelo
con la palma de la mano.

 Guarde la herramienta corres-
pondiente en la caja y ciérrela.

 Ponga la caja en el suelo y centre
la rueda de repuesto encima.

 Pase el gancho con muescas en
la tapa de la caja.

 Vuelva a poner la rueda debajo
del vehículo atornillando la tuerca
de mando del torno con la llave
desmonta ruedas 1 .

 Apriete a fondo y verii que que
la rueda está bien puesta hori-
zontalmente contra el suelo de
la parte trasera .

 Cierre la tapa con el racor para
bloquear el torno.

 Guarde el resto de las herramien-
tas en el guarnecido derecho del
maletero.

Por su seguridad, en la medi-
da de lo posible, efectúe siem-
pre el cambio de una rueda :
- sobre suelo horizontal, estable y
no deslizante,
- freno de estacionamiento echado, contacto quitado,
- la primera velocidad o la marcha atrás metida (posición P para la
caja de cambios automática),
- vehículo calzado.

Nunca se debe meter debajo de
un vehículo levantado con un gato
(utilice una borriqueta).

Nunca debe colocar la caja bajo el
vehículo sin la rueda de repuesto.

No utilice una atornilladora en vez
de la llave desmonta ruedas, para
enrollar o desenrollar el torno. Recomendaciones a la hora de
utilizar una rueda de repuesto
temporal *
Su vehículo puede ir equipado con
una rueda de repuesto con una llanta
diferente que la rueda estándar.
Después de su utilización, sustitúya-
la lo más rápidamente posible.
Respete las consignas siguientes
para no alterar el comportamiento
del vehículo :
- no circule por encima de
80 km./h ,
- no ponga embellecedores,
- conduzca con prudencia,
- controle la presión de inl ado indi- cada en el adhesivo.
Después de cambiar una rueda :
- haga que le controlen rápida-
mente el buen placaje de la rue-
da pinchada, el par de apriete de
los tornillos y la presión de la rue-
da de repuesto en un Punto de
Servicio PEUGEOT,
- haga reparar la rueda pinchada y móntela lo antes posible en su
vehículo,
- haga que le controlen el buen pla- caje de la rueda de repuesto en
un Punto de Servicio PEUGEOT.
Ruedas equipadas con el sistema
de Detección de Subinfl ado
Para más información ver "Detección
de subinl ado" en la parte seguridad.
* Según versión y destino.

10INFORMACIÓN PRÁCTICA
123
Los tornillos de las ruedas de alumi-
nio están cubiertos por tapones cro-
mados.
Retírelos con el útil amarillo 6 antes
de al ojar los tornillos. Rueda con embellecedor central
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáti-
cos de nieve montados en llantas de
chapa, es imperativo utilizar torni-
llos especíi cos disponibles en la red
PEUGEOT.
 introduzca el desmonta embelle-
cedor 7 en la ranura del embelle-
cedor central,

 haga palanca pulsándolo para
soltarlo,

 al oje el tornillo con la llave espe-
cial antirrobo y la llave desmonta
ruedas.
Si su vehículo está equipado con una
rueda de repuesto de chapa, cuando
la i je, es
normal , a la hora de apretar
los tornillos, constatar que las arande-
las no tocan la llanta. La sujeción de
la rueda de repuesto está asegurada
por el apoyo cónico de cada uno de
los tornillos.
Esta llave especial antirrobo
le fue entregada cuando le
dieron el vehículo con el do-
ble de las llaves y la tarjeta
coni dencial.
Anote cuidadosamente el número de
código grabado en la cabeza de la
llave especial antirrobo. Este código
le permitirá que la red le facilite un
nuevo doble de esta llave especial.
Particularidades ligadas a las ruedas de aluminio

Montaje de la rueda de repuesto Tornillos antirrobo
Sus ruedas están equipadas con tor-
nillos antirrobo, uno por rueda
Tapones de los tornillos
Rueda con tapón cromado

 quite el tapón cromado,


al oje el tornillo con la llave especial
antirrobo y la llave desmonta ruedas.

10INFORMACIÓN PRÁCTICA
124

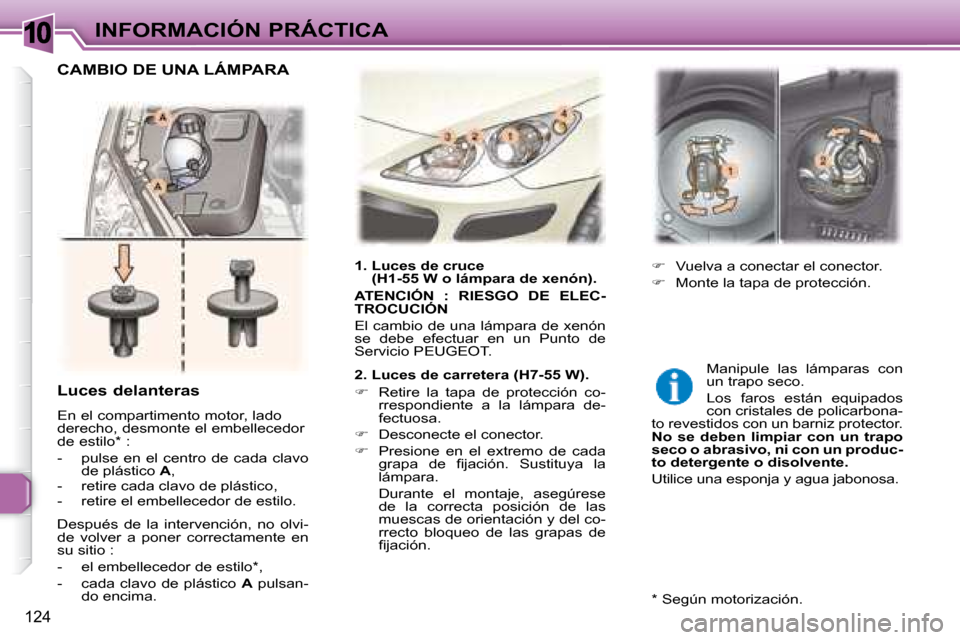

Luces delanteras
En el compartimento motor, lado
derecho, desmonte el embellecedor
de estilo * :
- pulse en el centro de cada clavo de plástico A ,
- retire cada clavo de plástico,
- retire el embellecedor de estilo.
Después de la intervención, no olvi-
de volver a poner correctamente en
su sitio :
- el embellecedor de estilo * ,
- cada clavo de plástico A pulsan-
do encima. Manipule las lámparas con
un trapo seco.
Los faros están equipados
con cristales de policarbona-
to revestidos con un barniz protector.
No se deben limpiar con un trapo
seco o abrasivo, ni con un produc-
to detergente o disolvente.
Utilice una esponja y agua jabonosa.
1. Luces de cruce
(H1-55 W o lámpara de xenón).

ATENCIÓN : RIESGO DE ELEC-
TROCUCIÓN
El cambio de una lámpara de xenón
se debe efectuar en un Punto de
Servicio PEUGEOT.
2. Luces de carretera (H7-55 W).

 Retire la tapa de protección co-
rrespondiente a la lámpara de-
fectuosa.

 Desconecte el conector.

 Presione en el extremo de cada
grapa de i jación. Sustituya la
lámpara.
Durante el montaje, asegúrese de la correcta posición de las
muescas de orientación y del co-
rrecto bloqueo de las grapas de
i jación.
 Vuelva a conectar el conector.

 Monte la tapa de protección.
CAMBIO DE UNA LÁMPARA
* Según motorización.

10INFORMACIÓN PRÁCTICA
125
Repetidores laterales de
intermitentes integrados.

 Empuje el repetidor hacia ade-
lante y sáquelo.

 Retire el repetidor y sustitúyalo.
Para obtener esta lámpara, contacte
con un Punto de Servicio PEUGEOT.
Las lámparas de color ám-
bar, como los indicadores de
dirección (intermitentes), de-
ben sustituirse por lámparas
de características y color idénticos.

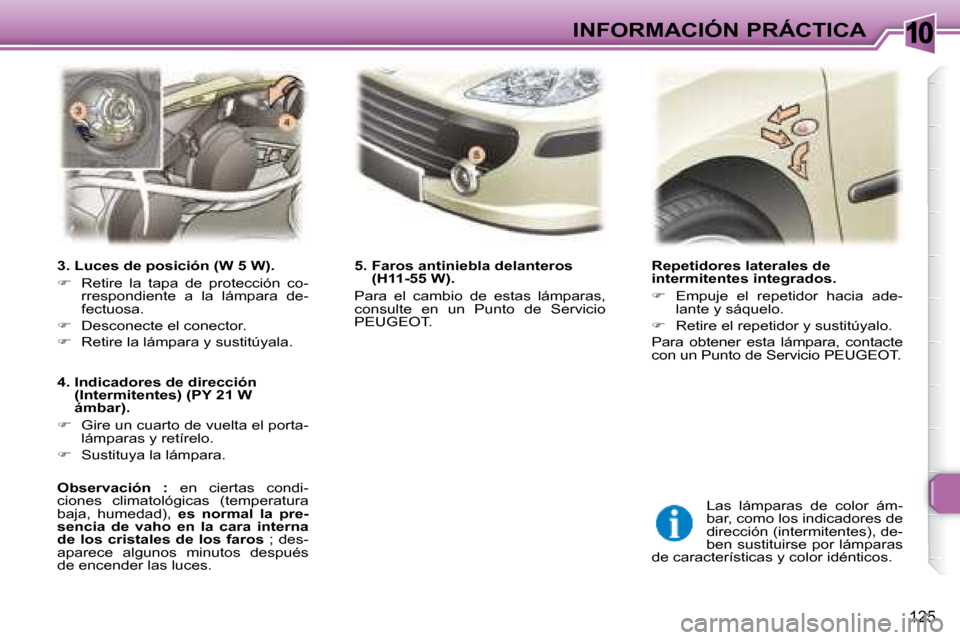

3. Luces de posición (W 5 W).

 Retire la tapa de protección co-
rrespondiente a la lámpara de-
fectuosa.

 Desconecte el conector.

 Retire la lámpara y sustitúyala.
4. Indicadores de dirección (Intermitentes) (PY 21 W
ámbar).

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Sustituya la lámpara.

Observación : en ciertas condi-
ciones climatológicas (temperatura
baja, humedad), es normal la pre-
sencia de vaho en la cara interna
de los cristales de los faros ; des-
aparece algunos minutos después
de encender las luces. 5. Faros antiniebla delanteros
(H11-55 W).
Para el cambio de estas lámparas,
consulte en un Punto de Servicio
PEUGEOT.

10INFORMACIÓN PRÁCTICA
126

1. Indicadores de dirección
(Intermitentes) (P 21 W).

2. Luces de marcha atrás
(P 21 W), lado derecho.
Luz antiniebla (P 21 W), lado izquierdo.

3. Luces de stop (P 21 W).

4. Luces de posición (x 2)
(R 5 W).
 Con una llave tubo de 10 mm,
desenroscar las 2 tuercas de i ja-
ción 1 .

 Saque el bloque piloto empuján-
dolo hacia el exterior.

 Presione en las dos lengüetas 2
para sacar el porta lámparas.

 Sustituya la lámpara defectuosa.

 En el montaje, vigile la correcta
posición de la junta de estanquei-
dad del bloque piloto.
Estas 6 lámparas se cambian desde
el interior del maletero :

 separe el guarnecido de maletero
para acceder al porta-lámparas,

 presione en las dos lengüetas y
retire el porta-lámparas,

 sustituya la lámpara defectuosa.
En el montaje, procure pasar correc-
tamente el guarnecido por debajo de
la junta.

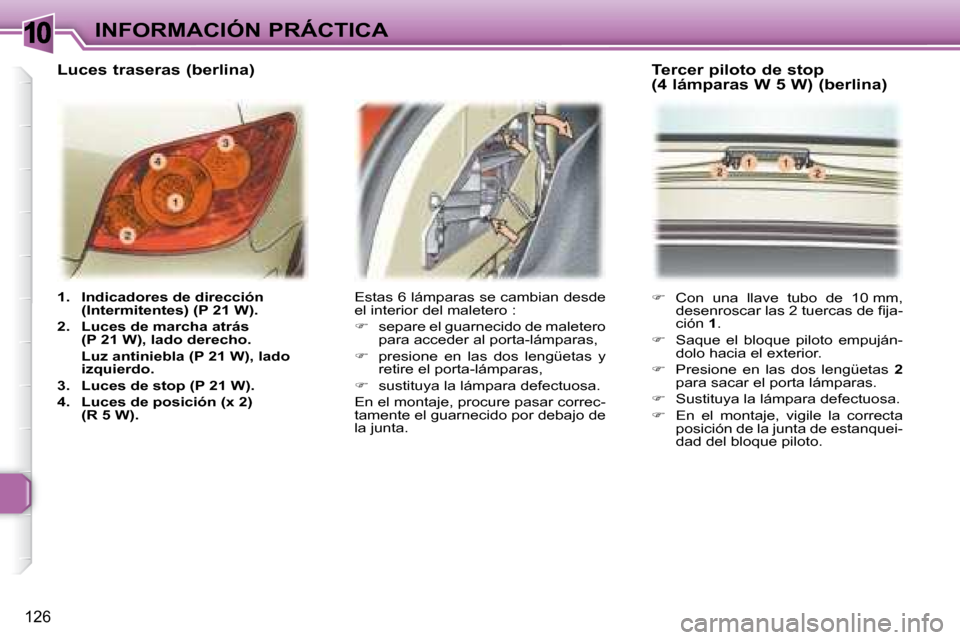

Luces traseras (berlina)
Tercer piloto de stop
(4 lámparas W 5 W) (berlina)
