Peugeot 307 CC 2003.5 Instrukcja Obsługi (in Polish)

KONTROLA DZIAŁANIA33
Kontrolka "SPORT"
Zapala się w chwili włączenia programu "SPORT"
.
Kontrolka "ŚNIEG"
Zapala się w chwili włączenia programu "ŚNIEG".
Usterka działania Informacja wyświetla się po wystąpieniu usterki
działania, której towarzyszy informacja "Automatic
gearbox faulty" (Usterka skrzyni biegów) na ekra-
nie wielofunkcyjnym, sygnał dźwiękowy oraz miganie
kontrolek Sport i Śnieg w zestawie wskaźników.
Przykłady: Program"SPORT" i
położenie Park.
Program "ŚNIEG" i
położenie Drive.
Park
(Postój)
Reverse (Bieg wsteczny)
Neutral (Bieg jałowy)
Drive (Jazda)
Tryb ręczny : 1 przełożenie włączone
2 przełożenie włączone
3 przełożenie włączone
4 przełożenie włączone
Wyświetlacz położenia dźwigni selektora
automatycznej skrzyni biegów
Kontrolki automatycznej skrzyni biegów
15-12-2003

POTENCJOMETR OŚWIETLENIA
Przy włączonych
światłach, wcisnąć przy-
cisk w celu zmiany
natężenia oświetlenia
stanowiska kierowcy. W
momencie gdy oświetlenie osiągnie
poziom minimalny (lub maksymalny),
zwolnić przycisk, a następnie wcisnąć go
ponownie w celu zwiększenia (lub
zmniejszenia) natężenia.
Po uzyskaniu żądanego natężenia
oświetlenia, zwolnić przycisk.
Zerowanie dziennegolicznikakilometrów
Włączyć zapłon, wcis-
nąć przycisk aż do
pojawienia się zer.
Wyświetlacz w zestawie wskaźników
Po włączeniu zapłonu wyświetla sukcesywnie trzy funkcje :
- sygnalizator czynności obsługowych (patrz odpowiedni rozdział),
- wskaźnik poziomu oleju silnika,
- licznik kilometrów (przebieg całkowity i przebieg dzienny).Uwaga:
przebieg całkowity i dzienny jest wyświetlany przez 30 sekund po
wyłączeniu zapłonu, po otwarciu drzwi kierowcy, jak też po zablokowaniu lub
odblokowaniu pojazdu.
Wskaźnik poziomu oleju silnika
Po włączeniu zapłonu, wyświetlany jest sygnalizator czynności obsługowych, a
następnie, przez około 10 sekund, poziom oleju silnika.
Nadmiar oleju
Miganie kontrolki informuje o nadmiarze oleju, co może spowo-
dować uszkodzenie silnika.
Jeżeli nadmiar oleju zostanie potwierdzony za pomocą ręcznego
wskaźnika, należy jak najszybciej skontaktować się z ASO PEUGEOT.
Brak oleju
Miganie kontrolki informuje o braku oleju, co może spowodować
uszkodzenie silnika.
Jeżeli brak oleju zostanie potwierdzony za pomocą ręcznego
wskaźnika, należy jak najszybciej uzupełnić poziom.
Uszkodzenie wskaźnika poziomu oleju
Sprawdzić poziom oleju za pomocą wskaźnika ręcznego.
Jeżli poziom oleju jest prawidłowy, miganie wskaźnika oznacza
uszkodzenie wskaźnika poziomu oleju.
Należy skontaktować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
34
Sprawdzenie jest wiarygodne tylko wtedy, gdy pojazd ustawiony jest na
podłożu poziomym, a jego silnik wyłączony od co najmniej 10 minut.
15-12-2003

15-12-2003
WASZ PEUGEOT 307 CC W SZCZEGÓŁACH35
EKRANY WIELOFUNKCYJNE Prezentacja
Ekran monochromatyczny B
Pozwala otrzymać następujące
informacje :
- godzinę,
- datę,
- temperaturę zewnętrzną (symbol
°C migający w przypadku
możliwości wystąpienia gołoledzi),
- funkcje radioodtwarzacza,
- Kontrolę drzwi i pokryw (drzwi, pokrywa silnika...),
- informacje ostrzegawcze (np. : "nieprawidłowe ładowanie
akumulatora") lub informacje (np.:
"Poduszka powietrzna pasażera
wyłączona"), wyświetlane
czasowo, które mogą zostać
skasowane poprzez wciśnięcieprzycisku 1lub 2,
- komputer pokładowy (patrz odpowiedni rozdział). Ekran monochromatyczny CT i
ekran kolorowy DT
Te dwa systemy są obsługiwane przy
użyciu klawiatury
radiotelefonu GPS
RT3 .
Pozwalają one wyświetlić następująceinformacje:
- godzina,
- data,
- temperatura zewnętrzna (komuni- kat na ekranie w przypadku nie-
bezpieczeństwa wystąpieniagołoledzi),
- źródła audio (radio, CD,...),
- funkcje telefonu (telefon, usługi, ...),
- kontrola drzwi i pokryw (drzwi, pokrywa silnika, ...),
- informacje alarmowe (np.: "Niski poziom paliwa") oraz informacje o
stanie funkcji pojazdu (np.:
"Poduszka powietrzna pasażera
wyłączona"), wyświetlane czaso-wo,
- komputer pokładowy (patrz odpo- wiedni rozdział),
- pokładowy system prowadzenia (patrz odpowiedni rozdział).
Uwaga: wszystkie funkcje systemu
znajdują się na dwóch płytach CD-
Rom: płyta "Konfiguracja" zawiera
program oraz różne języki wyświetla-
nia i informacji głosowych; na drugiej
"Nawigacja" znajdują się dane karto-
graficzne systemu prowadzeniapokładowego. Ekran monochromatyczny CT
Główne menu
Nacisnąć na przycisk
"MENU"
Radiotelefonu RT3, aby uzyskać dostęp do głównego menu i wybrać
jedną z poniższych funkcji:
- nawigacja - prowadzenie (patrz rozdział "Pokładowy system pro- wadzenia"),
- audio (patrz rozdział "Radiotelefon RT3"),
- komputer pokładowy (patrz odpo- wiedni rozdział),
- spis telefonów (patrz rozdział "Radiotelefon RT3"),
- funkcje telefonu (patrz rozdział "Radiotelefon RT3"),
- konfiguracja (patrz odpowiedni rozdział).

15-12-2003
WASZ PEUGEOT 307 CC W SZCZEGÓŁACH
36
Konfiguracja parametrów
Ekran monochromatyczny B
Przytrzymać wciśnięty przez dwie
sekundy przycisk
1, aby uzyskać dostęp
do regulacji.
Każde następne wciśnięcie tego przy-
cisku pozwala uzyskać dostęp do
poszczególnych parametrów:
- język wyświetlanych informacji,
- jednostka prędkości (km lub mile),
- jednostka temperatury (stopnie Celsjusza lub Fahrenheita),
- format wyświetlanego czasu (tryb 12 lub 24 godzinny),
- godziny,
- minuty,
- rok,
- miesiąc,
- dzień.
Wciśnięcie przycisku 2pozwala zmienić
wybrany parametr. Przytrzymać przycisk
wciśnięty, aby uzyskać szybki przegląd.
Jeżeli przez następnych 10 sekund nie
zostanie wykonana żadna czynność,
ekran powraca do wyświetlania bieżącego,
a zmienione dane zostają zarejestrowane.
- spis telefonów (patrz rozdział "Radiotelefon RT3"),
- funkcje telefonu (patrz rozdział "Radiotelefon RT3"),
- konfiguracja (patrz odpowiedni rozdział),
- mapa (patrz rozdział "Pokładowy system prowadzenia").
- wideo (patrz odpowiedni rozdział).
Kilka definicji...
Wyświetlanie warstwowe :
w trakcie wyświetlania funkcji, na
wyświetlaczu pojawia się okno z
komunikatem o zmianie stanu innejaplikacji.
Wyświetlenie stałe :
aplikacja główna w trakcie realizacji,
wyświetlana w tle ekranu.
Menu kontekstowe :
ograniczone menu związane z
aplikacją główną w trakcie realizacji,
wyświetlanej w tle ekranu.
Ekran kolorowy DT
Główne menu
Nacisnąć na przycisk
"MENU"
Radiotelefonu RT3, aby uzyskać dostęp do głównego menu i wybrać
jedną z poniższych funkcji:
- nawigacja - prowadzenie (patrz rozdział "Pokładowy system pro- wadzenia"),
- audio (patrz rozdział "Radiotelefon RT3"),
- komputer pokładowy (patrz odpo- wiedni rozdział),

15-12-2003
WASZ PEUGEOT 307 CC W SZCZEGÓŁACH
36
Konfiguracja parametrów
Ekran monochromatyczny B
Przytrzymać wciśnięty przez dwie
sekundy przycisk
1, aby uzyskać dostęp
do regulacji.
Każde następne wciśnięcie tego przy-
cisku pozwala uzyskać dostęp do
poszczególnych parametrów:
- język wyświetlanych informacji,
- jednostka prędkości (km lub mile),
- jednostka temperatury (stopnie Celsjusza lub Fahrenheita),
- format wyświetlanego czasu (tryb 12 lub 24 godzinny),
- godziny,
- minuty,
- rok,
- miesiąc,
- dzień.
Wciśnięcie przycisku 2pozwala zmienić
wybrany parametr. Przytrzymać przycisk
wciśnięty, aby uzyskać szybki przegląd.
Jeżeli przez następnych 10 sekund nie
zostanie wykonana żadna czynność,
ekran powraca do wyświetlania bieżącego,
a zmienione dane zostają zarejestrowane.
- spis telefonów (patrz rozdział "Radiotelefon RT3"),
- funkcje telefonu (patrz rozdział "Radiotelefon RT3"),
- konfiguracja (patrz odpowiedni rozdział),
- mapa (patrz rozdział "Pokładowy system prowadzenia").
- wideo (patrz odpowiedni rozdział).
Kilka definicji...
Wyświetlanie warstwowe :
w trakcie wyświetlania funkcji, na
wyświetlaczu pojawia się okno z
komunikatem o zmianie stanu innejaplikacji.
Wyświetlenie stałe :
aplikacja główna w trakcie realizacji,
wyświetlana w tle ekranu.
Menu kontekstowe :
ograniczone menu związane z
aplikacją główną w trakcie realizacji,
wyświetlanej w tle ekranu.
Ekran kolorowy DT
Główne menu
Nacisnąć na przycisk
"MENU"
Radiotelefonu RT3, aby uzyskać dostęp do głównego menu i wybrać
jedną z poniższych funkcji:
- nawigacja - prowadzenie (patrz rozdział "Pokładowy system pro- wadzenia"),
- audio (patrz rozdział "Radiotelefon RT3"),
- komputer pokładowy (patrz odpo- wiedni rozdział),

15-12-2003
WASZ PEUGEOT 307 CC W SZCZEGÓŁACH37
Ze względów bezpiec-
zeństwa, konfigurację
ekranów należy wykony-wać na postoju, po zatrzy-
maniu pojazdu.
Ekran monochromatyczny CT
Menu
"Setting modification"
(Konfiguracja) umożliwia dostęp do
następujących parametrów :
• "Adjust brightness" (Regulacja jaskra- wości) : regulacja jaskrawości wyświetlenia,
• "Sound" (Dźwięk) : regulacja komuni- katów głosowych (w przypadku para-
metru głos kobiety / mężczyzny :
włożyć CD-Rom konfiguracyjny);
regulacja komunikatów głosowych,
• "International parameters" (Parametry międzynarodowe) : wybór języka
wyświetlania, informacji oraz komend
głosowych (Niemiecki, Angielski,
Hiszpański, Francuski, Włoski,
Holenderski, Portugalski: włożyć CD-
Rom konfiguracyjny); regulacja daty i
godziny (tryb 12 lub 24 godzinny,
ustawienie minut w GPS); regulacja
jednostek (l/100 - °C lub mpg - °F).
Ekran kolorowy DT
Menu "Configuration" (Konfiguracja)
umożliwia dostęp do następującychparametrów:
• "Choose colors" (Wybór kolorów) : wybór palety dostępnych barw wyświetlania,
• "Luminosity and brightness" (Regulacja jaskrawości) : regulacja
jaskrawości wyświetlenia,
• "Sound" (Dźwięk) : regulacja komuni- katów głosowych (w przypadku para-
metru głos kobiety/ mężczyzny :
włożyć CD-Rom konfiguracyjny);
regulacja komunikatów głosowych,
• "International parameters" (Parametry międzynarodowe) : wybór
języka informacji wyświetlanych oraz
komend głosowych (Niemiecki,
Angielski, Hiszpański, Francuski,
Włoski, Holenderski, Portugalski:
włożyć CD-Rom konfiguracyjny);
regulacja daty i godziny (tryb 12 lub
24 godzinny, ustawienie minut w
GPS); regulacja jednostek (l/100 - °C
lub mpg - °F).
Wideo
Istnieje możliwość podłączenia urząd-
zenia wideo (kamery, cyfrowego apara-
tu fotograficznego, ...) do trzech gniazd
wideo, umieszczonych w schowkuprzednim.
Wyświetlanie wideo możliwe jest
tylko podczas postoju. Z głównego menu Wybrać menu
"Wideo" :
- "Wyświetl zewnętrzne źródło wideo" aby włączyć / wyłączyć wideo,
- "Ustawienia wideo" aby ustawić for- mat wyświetlania, jasność, kontrast
oraz kolory.
Naciśnięcie na przycisk "MODE"lub
"DARK" powoduje wyjście z trybu wideo.
Kolejne naciskanie przycisku "SOURCE"
umożliwia wybór, innego niż wideo, źródładźwięku.

15-12-2003
WASZ PEUGEOT 307 CC W SZCZEGÓŁACH37
Ze względów bezpiec-
zeństwa, konfigurację
ekranów należy wykony-wać na postoju, po zatrzy-
maniu pojazdu.
Ekran monochromatyczny CT
Menu
"Setting modification"
(Konfiguracja) umożliwia dostęp do
następujących parametrów :
• "Adjust brightness" (Regulacja jaskra- wości) : regulacja jaskrawości wyświetlenia,
• "Sound" (Dźwięk) : regulacja komuni- katów głosowych (w przypadku para-
metru głos kobiety / mężczyzny :
włożyć CD-Rom konfiguracyjny);
regulacja komunikatów głosowych,
• "International parameters" (Parametry międzynarodowe) : wybór języka
wyświetlania, informacji oraz komend
głosowych (Niemiecki, Angielski,
Hiszpański, Francuski, Włoski,
Holenderski, Portugalski: włożyć CD-
Rom konfiguracyjny); regulacja daty i
godziny (tryb 12 lub 24 godzinny,
ustawienie minut w GPS); regulacja
jednostek (l/100 - °C lub mpg - °F).
Ekran kolorowy DT
Menu "Configuration" (Konfiguracja)
umożliwia dostęp do następującychparametrów:
• "Choose colors" (Wybór kolorów) : wybór palety dostępnych barw wyświetlania,
• "Luminosity and brightness" (Regulacja jaskrawości) : regulacja
jaskrawości wyświetlenia,
• "Sound" (Dźwięk) : regulacja komuni- katów głosowych (w przypadku para-
metru głos kobiety/ mężczyzny :
włożyć CD-Rom konfiguracyjny);
regulacja komunikatów głosowych,
• "International parameters" (Parametry międzynarodowe) : wybór
języka informacji wyświetlanych oraz
komend głosowych (Niemiecki,
Angielski, Hiszpański, Francuski,
Włoski, Holenderski, Portugalski:
włożyć CD-Rom konfiguracyjny);
regulacja daty i godziny (tryb 12 lub
24 godzinny, ustawienie minut w
GPS); regulacja jednostek (l/100 - °C
lub mpg - °F).
Wideo
Istnieje możliwość podłączenia urząd-
zenia wideo (kamery, cyfrowego apara-
tu fotograficznego, ...) do trzech gniazd
wideo, umieszczonych w schowkuprzednim.
Wyświetlanie wideo możliwe jest
tylko podczas postoju. Z głównego menu Wybrać menu
"Wideo" :
- "Wyświetl zewnętrzne źródło wideo" aby włączyć / wyłączyć wideo,
- "Ustawienia wideo" aby ustawić for- mat wyświetlania, jasność, kontrast
oraz kolory.
Naciśnięcie na przycisk "MODE"lub
"DARK" powoduje wyjście z trybu wideo.
Kolejne naciskanie przycisku "SOURCE"
umożliwia wybór, innego niż wideo, źródładźwięku.

15-12-2003
WASZ PEUGEOT 307 CC W SZCZEGÓŁACH
38
RADIOODTWARZACZ RD3
Ruchy dźwigni
Wykonywane czynności
1 - Wciśnięcie (z tyłu) Zwiększenie natężenia dźwięku
2 - Wciśnięcie (z tyłu) Zmniejszenie natężenia dźwięku
1 + 2 - Wciśnięcie równoczesne W yłączenie dźwięku (mute); przywrócenie dźwięku przez naciśnięcie dowolnego przycisku
3- Wciśnięcie Automatyczne wyszukiwanie stacji (w górę skali) -
Wybór kolejnego utworu (CD)
4 - Wciśnięcie Automatyczne wyszukiwanie stacji (w dół skali) -
Wybór poprzedniego utworu (CD)
5 - Wciśnięcie krawędzi Zmiana źródła dźwięku (radio / CD / zmieniarka CD)
6 - Obracanie
(zgodnie zWybór zapisanej stacji (w górę skali) - ruchem wskazówek zegara)Wybór następnej płyty CD
7 - Obracanie
(przeciwnie doWybór zapisanej stacji (w dół skali) - ruchu wskazówek zegara)Wybór poprzedniej płyty

15-12-2003
WASZ PEUGEOT 307 CC W SZCZEGÓŁACH39

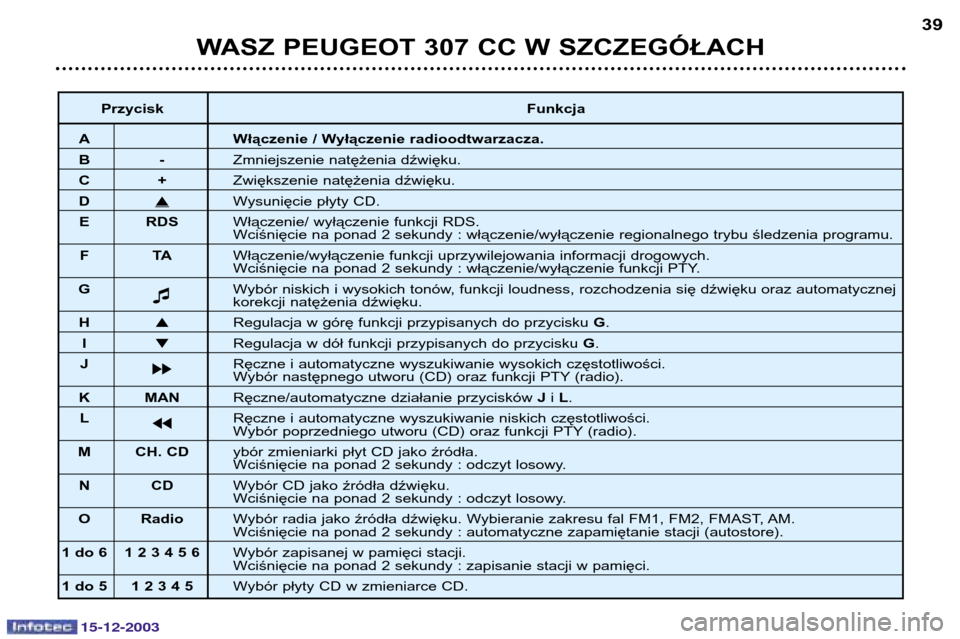

Przycisk Funkcja
A Włączenie / Wyłączenie radioodtwarzacza.
B-Zmniejszenie natężenia dźwięku.
C+Zwiększenie natężenia dźwięku.
DWysunięcie płyty CD.
E RDS Włączenie/ wyłączenie funkcji RDS.
Wciśnięcie na ponad 2 sekundy : włączenie/wyłączenie regionalnego trybu śledzenia programu.
FT AWłączenie/wyłączenie funkcji uprzywilejowania informacji drogowych.
Wciśnięcie na ponad 2 sekundy : włączenie/wyłączenie funkcji PTY.
G Wybór niskich i wysokich tonów, funkcji loudness, rozchodzenia się dźwięku oraz automatycznej
korekcji natężenia dźwięku.
H
Regulacja w górę funkcji przypisanych do przycisku G.
I Regulacja w dół funkcji przypisanych do przycisku G.
J kk Ręczne i automatyczne wyszukiwanie wysokich częstotliwości.
Wybór następnego utworu (CD) oraz funkcji PTY (radio).
K MAN
Ręczne/automatyczne działanie przycisków JiL .
L jj Ręczne i automatyczne wyszukiwanie niskich częstotliwości.
Wybór poprzedniego utworu (CD) oraz funkcji PTY (radio).
M CH. CD ybór zmieniarki płyt CD jako źródła.
Wciśnięcie na ponad 2 sekundy : odczyt losowy.
NC DWybór CD jako źródła dźwięku.
Wciśnięcie na ponad 2 sekundy : odczyt losowy.
O Radio Wybór radia jako źródła dźwięku. Wybieranie zakresu fal FM1, FM2, FMAST, AM.
Wciśnięcie na ponad 2 sekundy : automatyczne zapamiętanie stacji (autostore).
1 do 6 1 2 3 4 5 6 Wybór zapisanej w pamięci stacji.
Wciśnięcie na ponad 2 sekundy : zapisanie stacji w pamięci.
1 do 5 1 2 3 4 5 Wybór płyty CD w zmieniarce CD.

15-12-2003
WASZ PEUGEOT 307 CC W SZCZEGÓŁACH
40
FUNKCJE OGÓLNE Włączenie / Wyłączenie
Gdy kluczy znajduje się w pozycji zasilania osprzętu lub włączonego zapłonu, nacisnąć przycisk Aw celu
włączenia lub wyłączenia radioodtwarzacza.
Radioodtwarzacz może pracować przez 30 minut bez włączonego zapłonu.
Zabezpieczenie antykradzieżowe
Radioodtwarzacz jest zakodowany w sposób, który gwarantuje jego funkcjonowanie wyłącznie w Państwa pojeździe. W
przypadku jego zamontowania w innym pojeździe nie będzie funkcjonował.
Zabezpieczenie antykradzieżowe jest w pełni automatyczne i nie wymaga jakiejkolwiek ingerencji z Państwa strony.
REGULACJA NATĘŻENIA DŹWIĘKU
Wciskać przycisk Cw celu zwiększenia natężenia dźwięku lub przycisk Bw celu zmniejszenia natężenia głosu.
Ciągłe wciskanie przycisków Boraz Cumożliwia regulację stopniową natężenia dźwięku.
REGULACJA AUDIO Naciskać przycisk Gw celu uzyskania dostępu do regulacji tonów niskich (BASS), wysokich (TREB), loud-
ness (LOUD) , fader(FAD), balans (BAL)i automatycznej korekty głośności.
Wyjście z trybu regulacji audio odbywa się automatycznie po kilku sekundach od ostatniej operacji lub po
wciśnięciu przycisku Gpo wykonaniu konfiguracji automatycznej korekty dźwięku.
Uwaga : regulacja tonów niskich, wysokich oraz loudness jest niezależna dla każdego źródła dźwięku.
Możliwe jest więc osobne regulowanie parametrów dla radia, CD lub zmieniarki CD.
