Peugeot 307 SW 2002.5 Instrukcja Obsługi (in Polish)

22-07-2002

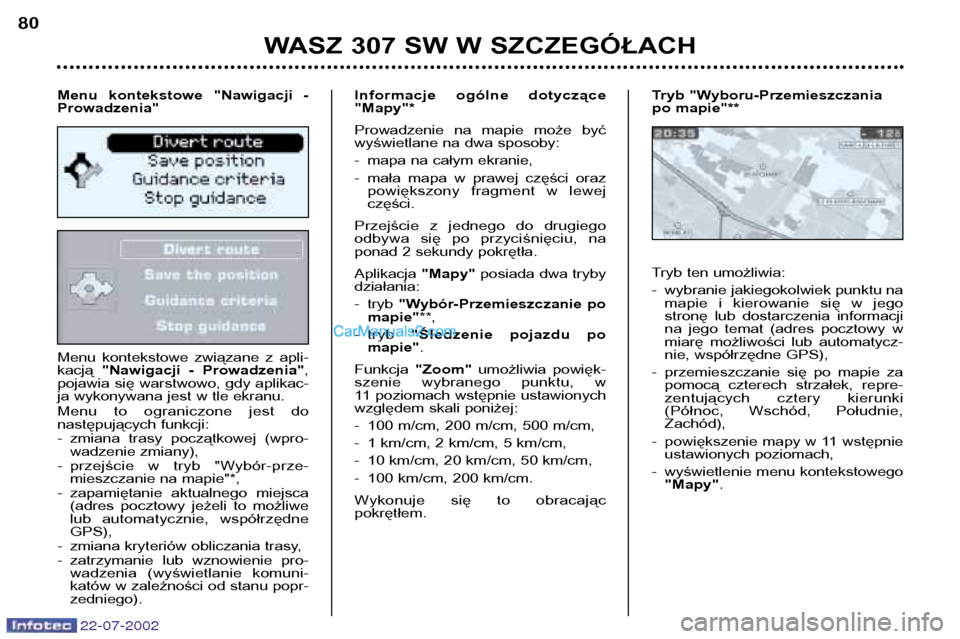

Menu kontekstowe związane z apli- kacją "Nawigacji - Prowadzenia" ,
pojawia się warstwowo, gdy aplikac-
ja wykonywana jest w tle ekranu.
Menu to ograniczone jest do
następujących funkcji:
- zmiana trasy początkowej (wpro- wadzenie zmiany),
- przejście w tryb "Wybór-prze- mieszczanie na mapie"*,
- zapamiętanie aktualnego miejsca (adres pocztowy jeżeli to możliwe
lub automatycznie, współrzędneGPS),
- zmiana kryteriów obliczania trasy,
- zatrzymanie lub wznowienie pro- wadzenia (wyświetlanie komuni-
katów w zależności od stanu popr-zedniego). Informacje ogólne dotyczące"Mapy"*
Prowadzenie na mapie może być
wyświetlane na dwa sposoby:
- mapa na całym ekranie,
- mała mapa w prawej części oraz
powiększony fragment w lewej części.
Przejście z jednego do drugiego
odbywa się po przyciśnięciu, na
ponad 2 sekundy pokrętła. Aplikacja "Mapy"posiada dwa tryby
działania:
- tryb "Wybór-Przemieszczanie po
mapie" **,
- tryb "Śledzenie pojazdu po
mapie" .
Funkcja "Zoom" umożliwia powięk-
szenie wybranego punktu, w
11 poziomach wstępnie ustawionych
względem skali poniżej:
- 100 m/cm, 200 m/cm, 500 m/cm,
- 1 km/cm, 2 km/cm, 5 km/cm,
- 10 km/cm, 20 km/cm, 50 km/cm,
- 100 km/cm, 200 km/cm.
Wykonuje się to obracając pokrętłem. Tryb ten umożliwia:
- wybranie jakiegokolwiek punktu na
mapie i kierowanie się w jego
stronę lub dostarczenia informacji
na jego temat (adres pocztowy w
miarę możliwości lub automatycz-
nie, współrzędne GPS),
- przemieszczanie się po mapie za pomocą czterech strzałek, repre-
zentujących cztery kierunki
(Północ, Wschód, Południe,Zachód),
- powiększenie mapy w 11 wstępnie ustawionych poziomach,
- wyświetlenie menu kontekstowego "Mapy" .
WASZ 307 SW W SZCZEGÓŁACH
80
Menu kontekstowe "Nawigacji - Prowadzenia" Tryb "Wyboru-Przemieszczania
po mapie"**

22-07-2002

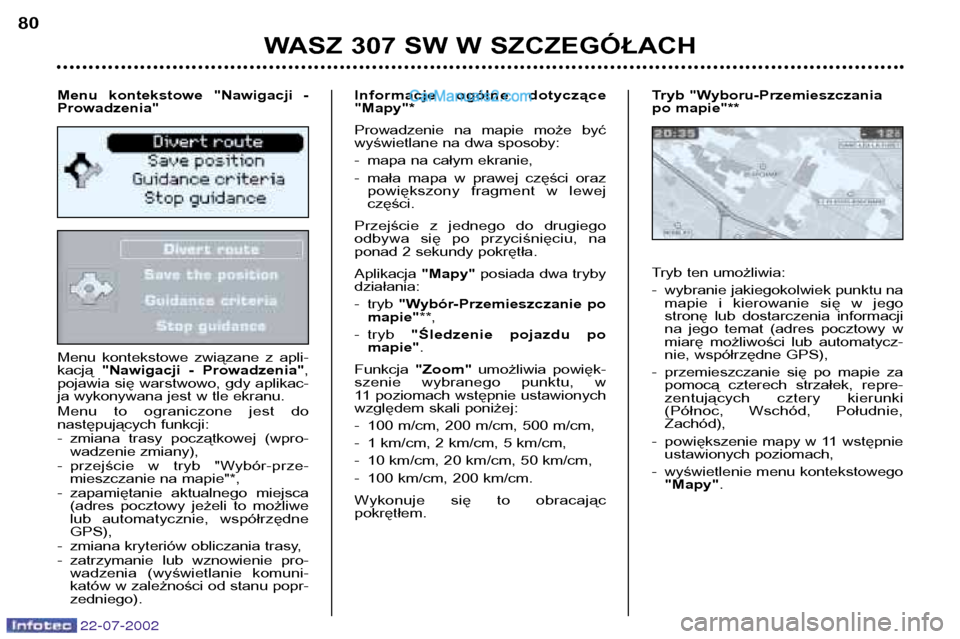

Menu kontekstowe związane z apli- kacją "Nawigacji - Prowadzenia" ,
pojawia się warstwowo, gdy aplikac-
ja wykonywana jest w tle ekranu.
Menu to ograniczone jest do
następujących funkcji:
- zmiana trasy początkowej (wpro- wadzenie zmiany),
- przejście w tryb "Wybór-prze- mieszczanie na mapie"*,
- zapamiętanie aktualnego miejsca (adres pocztowy jeżeli to możliwe
lub automatycznie, współrzędneGPS),
- zmiana kryteriów obliczania trasy,
- zatrzymanie lub wznowienie pro- wadzenia (wyświetlanie komuni-
katów w zależności od stanu popr-zedniego). Informacje ogólne dotyczące"Mapy"*
Prowadzenie na mapie może być
wyświetlane na dwa sposoby:
- mapa na całym ekranie,
- mała mapa w prawej części oraz
powiększony fragment w lewej części.
Przejście z jednego do drugiego
odbywa się po przyciśnięciu, na
ponad 2 sekundy pokrętła. Aplikacja "Mapy"posiada dwa tryby
działania:
- tryb "Wybór-Przemieszczanie po
mapie" **,
- tryb "Śledzenie pojazdu po
mapie" .
Funkcja "Zoom" umożliwia powięk-
szenie wybranego punktu, w
11 poziomach wstępnie ustawionych
względem skali poniżej:
- 100 m/cm, 200 m/cm, 500 m/cm,
- 1 km/cm, 2 km/cm, 5 km/cm,
- 10 km/cm, 20 km/cm, 50 km/cm,
- 100 km/cm, 200 km/cm.
Wykonuje się to obracając pokrętłem. Tryb ten umożliwia:
- wybranie jakiegokolwiek punktu na
mapie i kierowanie się w jego
stronę lub dostarczenia informacji
na jego temat (adres pocztowy w
miarę możliwości lub automatycz-
nie, współrzędne GPS),
- przemieszczanie się po mapie za pomocą czterech strzałek, repre-
zentujących cztery kierunki
(Północ, Wschód, Południe,Zachód),
- powiększenie mapy w 11 wstępnie ustawionych poziomach,
- wyświetlenie menu kontekstowego "Mapy" .
WASZ 307 SW W SZCZEGÓŁACH
80
Menu kontekstowe "Nawigacji - Prowadzenia" Tryb "Wyboru-Przemieszczania
po mapie"**

22-07-2002
WASZ 307 SW W SZCZEGÓŁACH81

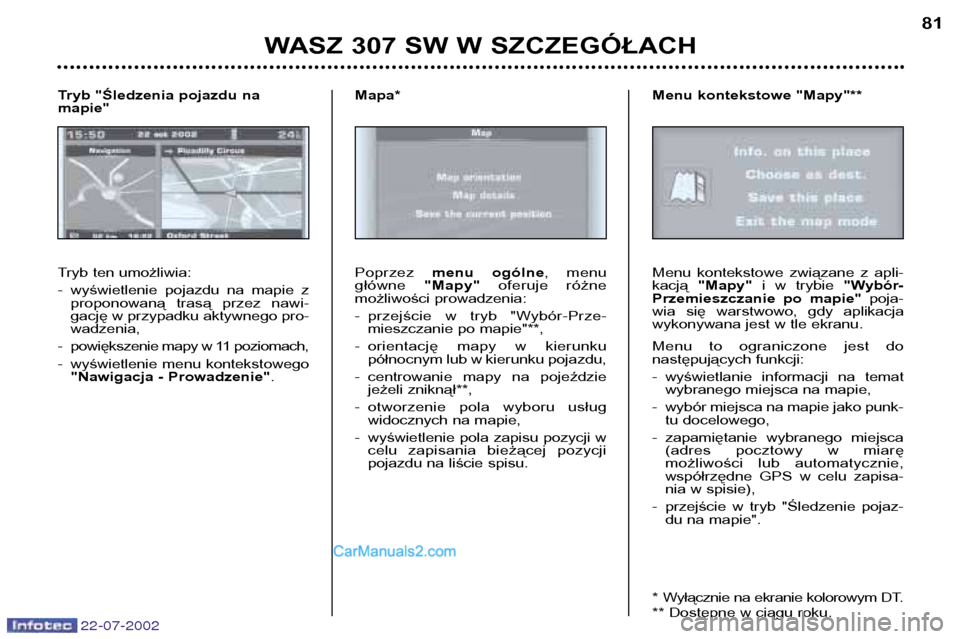

Tryb ten umożliwia:
- wyświetlenie pojazdu na mapie z proponowaną trasą przez nawi- gację w przypadku aktywnego pro-wadzenia,
- powiększenie mapy w 11 poziomach,
- wyświetlenie menu kontekstowego "Nawigacja - Prowadzenie" .
Tryb "Śledzenia pojazdu na mapie"
Poprzez menu ogólne , menu
główne "Mapy" oferuje różne
możliwości prowadzenia:
- przejście w tryb "Wybór-Prze- mieszczanie po mapie"**,
- orientację mapy w kierunku północnym lub w kierunku pojazdu,
- centrowanie mapy na pojeździe jeżeli zniknął**,
- otworzenie pola wyboru usług widocznych na mapie,
- wyświetlenie pola zapisu pozycji w celu zapisania bieżącej pozycji
pojazdu na liście spisu.
Mapa*
Menu kontekstowe związane z apli-kacją "Mapy" i w trybie "Wybór-
Przemieszczanie po mapie" poja-
wia się warstwowo, gdy aplikacja
wykonywana jest w tle ekranu.
Menu to ograniczone jest do
następujących funkcji:
- wyświetlanie informacji na temat wybranego miejsca na mapie,
- wybór miejsca na mapie jako punk- tu docelowego,
- zapamiętanie wybranego miejsca (adres pocztowy w miarę
możliwości lub automatycznie,
współrzędne GPS w celu zapisa-
nia w spisie),
- przejście w tryb "Śledzenie pojaz- du na mapie".
* Wyłącznie na ekranie kolorowym DT.
** Dostępne w ciągu roku.
Menu kontekstowe "Mapy"**

22-07-2002
WASZ 307 SW W SZCZEGÓŁACH
82

22-07-2002
WASZ 307 SW W SZCZEGÓŁACH83

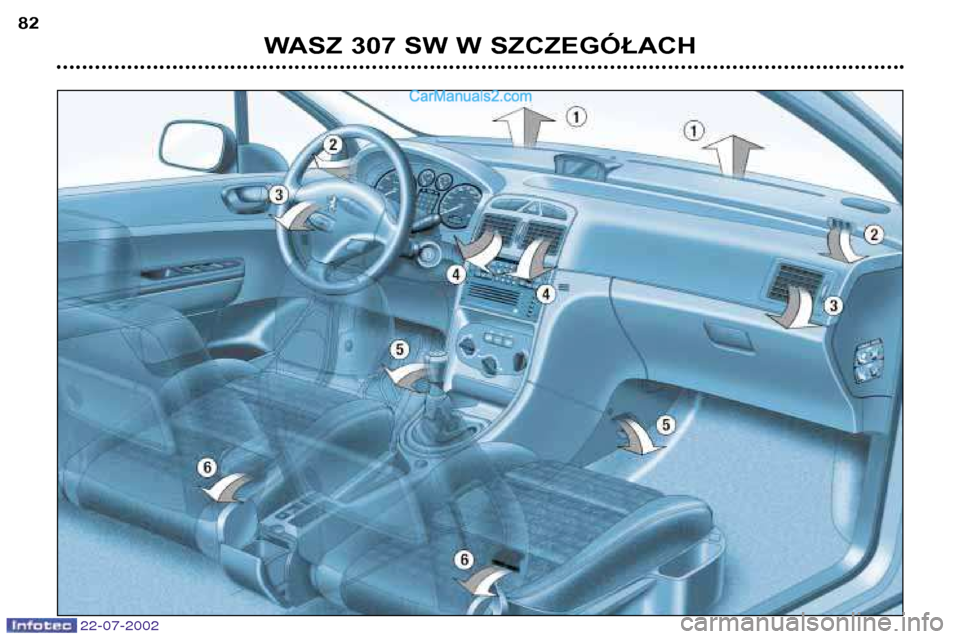

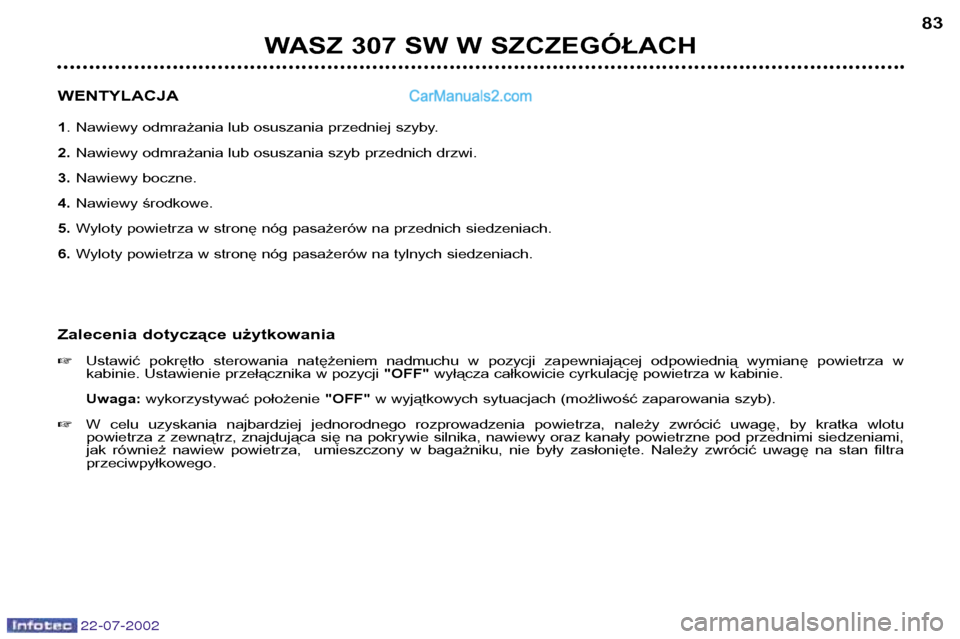

WENTYLACJA 1 . Nawiewy odmrażania lub osuszania przedniej szyby.
2. Nawiewy odmrażania lub osuszania szyb przednich drzwi.
3. Nawiewy boczne.
4. Nawiewy środkowe.
5. Wyloty powietrza w stronę nóg pasażerów na przednich siedzeniach.
6. Wyloty powietrza w stronę nóg pasażerów na tylnych siedzeniach.
Zalecenia dotyczące użytkowania Ustawić pokrętło sterowania natężeniem nadmuchu w pozycji zapewniającej odpowiednią wymianę powietrza w
kabinie. Ustawienie przełącznika w pozycji "OFF"wyłącza całkowicie cyrkulację powietrza w kabinie.
Uwaga: wykorzystywać położenie "OFF"w wyjątkowych sytuacjach (możliwość zaparowania szyb).
W celu uzyskania najbardziej jednorodnego rozprowadzenia powietrza, należy zwrócić uwagę, by kratka wlotu
powietrza z zewnątrz, znajdująca się na pokrywie silnika, nawiewy oraz kanały powietrzne pod przednimi siedzeniami,
jak również nawiew powietrza, umieszczony w bagażniku, nie były zasłonięte. Należy zwrócić uwagę na stan filtra przeciwpyłkowego.

22-07-2002
WASZ 307 SW W SZCZEGÓŁACH
84

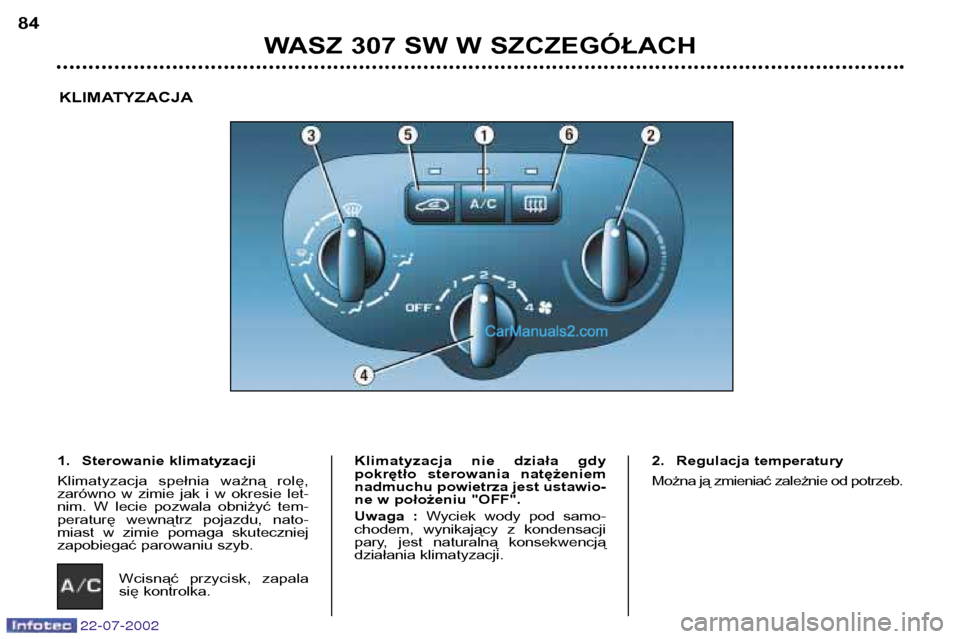

KLIMATYZACJA
1. Sterowanie klimatyzacji
Klimatyzacja spełnia ważną rolę,
zarówno w zimie jak i w okresie let-
nim. W lecie pozwala obniżyć tem-
peraturę wewnątrz pojazdu, nato-
miast w zimie pomaga skuteczniej
zapobiegać parowaniu szyb. Wcisnąć przycisk, zapala
się kontrolka. Klimatyzacja nie działa gdy
pokrętło sterowania natężeniem
nadmuchu powietrza jest ustawio-
ne w położeniu "OFF".
Uwaga :
Wyciek wody pod samo-
chodem, wynikający z kondensacji
pary, jest naturalną konsekwencją
działania klimatyzacji. 2. Regulacja temperatury
Można ją zmieniać zależnie od potrzeb.

22-07-2002
WASZ 307 SW W SZCZEGÓŁACH85

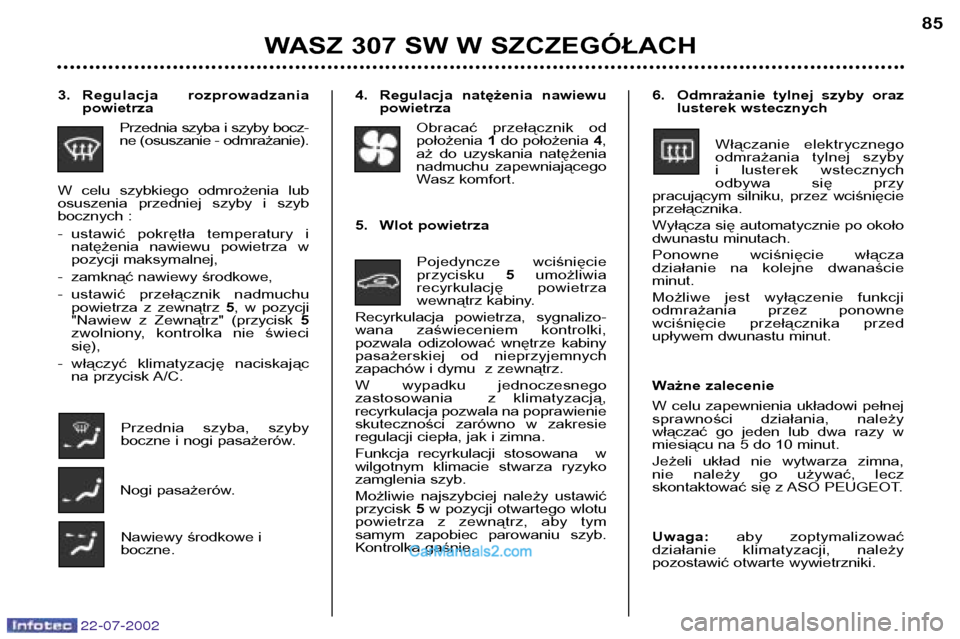

4. Regulacja natężenia nawiewu
powietrza
Obracać przełącznik od położenia 1do położenia 4,
aż do uzyskania natężenia
nadmuchu zapewniającego
Wasz komfort.
5. Wlot powietrza Pojedyncze wciśnięcieprzycisku 5umożliwia
recyrkulację powietrza
wewnątrz kabiny.
Recyrkulacja powietrza, sygnalizo-
wana zaświeceniem kontrolki,
pozwala odizolować wnętrze kabiny
pasażerskiej od nieprzyjemnych
zapachów i dymu z zewnątrz.
W wypadku jednoczesnego
zastosowania z klimatyzacją,
recyrkulacja pozwala na poprawienie
skuteczności zarówno w zakresie
regulacji ciepła, jak i zimna.
Funkcja recyrkulacji stosowana w
wilgotnym klimacie stwarza ryzyko
zamglenia szyb.
Możliwie najszybciej należy ustawić przycisk 5w pozycji otwartego wlotu
powietrza z zewnątrz, aby tym
samym zapobiec parowaniu szyb.
Kontrolka gaśnie.
3. Regulacja rozprowadzania
powietrza
Przednia szyba i szyby bocz-
ne (osuszanie - odmrażanie).
W celu szybkiego odmrożenia lub
osuszenia przedniej szyby i szyb
bocznych :
- ustawić pokrętła temperatury i natężenia nawiewu powietrza w
pozycji maksymalnej,
- zamknąć nawiewy środkowe,
- ustawić przełącznik nadmuchu powietrza z zewnątrz 5, w pozycji
"Nawiew z Zewnątrz" (przycisk 5
zwolniony, kontrolka nie świeci się),
- włączyć klimatyzację naciskając na przycisk A/C.
Przednia szyba, szyby
boczne i nogi pasażerów.
Nogi pasażerów. Nawiewy środkowe i boczne. 6. Odmrażanie tylnej szyby oraz
lusterek wstecznych
Włączanie elektrycznego
odmrażania tylnej szyby
i lusterek wstecznych
odbywa się przy
pracującym silniku, przez wciśnięcieprzełącznika.
Wyłącza się automatycznie po około
dwunastu minutach.
Ponowne wciśnięcie włącza
działanie na kolejne dwanaścieminut.
Możliwe jest wyłączenie funkcji
odmrażania przez ponowne
wciśnięcie przełącznika przed
upływem dwunastu minut.
Ważne zalecenie
W celu zapewnienia układowi pełnej
sprawności działania, należy
włączać go jeden lub dwa razy w
miesiącu na 5 do 10 minut.
Jeżeli układ nie wytwarza zimna,
nie należy go używać, lecz
skontaktować się z ASO PEUGEOT. Uwaga: aby zoptymalizować
działanie klimatyzacji, należy
pozostawić otwarte wywietrzniki.

22-07-2002
WASZ 307 SW W SZCZEGÓŁACH
86

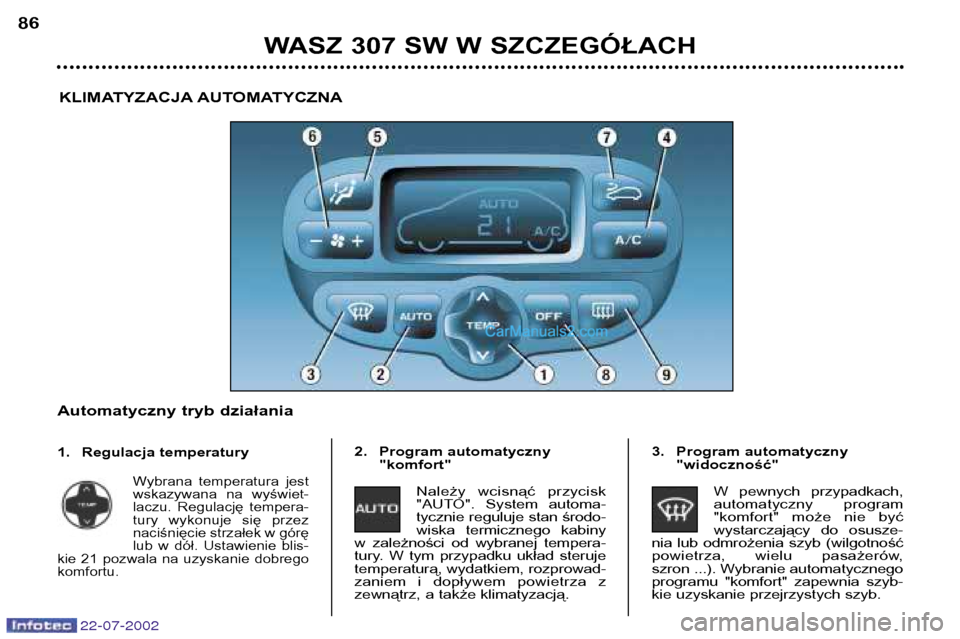

KLIMATYZACJA AUTOMATYCZNA
Automatyczny tryb działania
1. Regulacja temperatury
Wybrana temperatura jest
wskazywana na wyświet-
laczu. Regulację tempera-
tury wykonuje się przez
naciśnięcie strzałek w górę
lub w dół. Ustawienie blis-
kie 21 pozwala na uzyskanie dobregokomfortu.
2. Program automatyczny "komfort"
Należy wcisnąć przycisk
"AUTO". System automa-
tycznie reguluje stan środo-
wiska termicznego kabiny
w zależności od wybranej tempera-
tury. W tym przypadku układ steruje
temperaturą, wydatkiem, rozprowad-
zaniem i dopływem powietrza z
zewnątrz, a także klimatyzacją. 3. Program automatyczny
"widoczność"
W pewnych przypadkach,
automatyczny program
"komfort" może nie być
wystarczający do osusze-
nia lub odmrożenia szyb (wilgotność
powietrza, wielu pasażerów,
szron ...). Wybranie automatycznego
programu "komfort" zapewnia szyb-
kie uzyskanie przejrzystych szyb.

22-07-2002
WASZ 307 SW W SZCZEGÓŁACH87

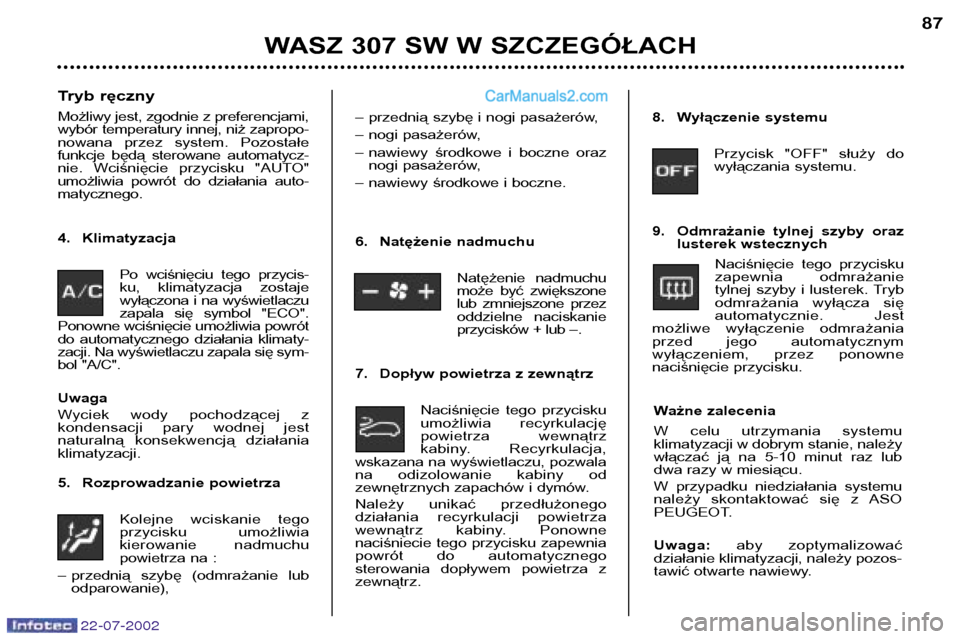

Tryb ręczny
Możliwy jest, zgodnie z preferencjami,
wybór temperatury innej, niż zapropo-
nowana przez system. Pozostałe
funkcje będą sterowane automatycz-
nie. Wciśnięcie przycisku "AUTO"
umożliwia powrót do działania auto-matycznego.
4. Klimatyzacja Po wciśnięciu tego przycis-
ku, klimatyzacja zostaje
wyłączona i na wyświetlaczu
zapala się symbol "ECO".
Ponowne wciśnięcie umożliwia powrót
do automatycznego działania klimaty-
zacji. Na wyświetlaczu zapala się sym-
bol "A/C". Uwaga
Wyciek wody pochodzącej z
kondensacji pary wodnej jest
naturalną konsekwencją działaniaklimatyzacji.
5. Rozprowadzanie powietrza
Kolejne wciskanie tego
przycisku umożliwia
kierowanie nadmuchu
powietrza na :
– przednią szybę (odmrażanie lub odparowanie), – przednią szybę i nogi pasażerów,
– nogi pasażerów,
– nawiewy środkowe i boczne oraz
nogi pasażerów,
– nawiewy środkowe i boczne.
6. Natężenie nadmuchu
Natężenie nadmuchu
może być zwiększone
lub zmniejszone przez
oddzielne naciskanie
przycisków + lub –.
7. Dopływ powietrza z zewnątrz Naciśnięcie tego przycisku
umożliwia recyrkulację
powietrza wewnątrz
kabiny. Recyrkulacja,
wskazana na wyświetlaczu, pozwala
na odizolowanie kabiny od
zewnętrznych zapachów i dymów.
Należy unikać przedłużonego
działania recyrkulacji powietrza
wewnątrz kabiny. Ponowne
naciśniecie tego przycisku zapewnia
powrót do automatycznego
sterowania dopływem powietrza zzewnątrz. 8. Wyłączenie systemu
Przycisk "OFF" służy do
wyłączania systemu.
9. Odmrażanie tylnej szyby oraz lusterek wstecznych
Naciśnięcie tego przycisku
zapewnia odmrażanie
tylnej szyby i lusterek. Tryb
odmrażania wyłącza się
automatycznie. Jest
możliwe wyłączenie odmrażania
przed jego automatycznym
wyłączeniem, przez ponowne
naciśnięcie przycisku.
Ważne zalecenia
W celu utrzymania systemu
klimatyzacji w dobrym stanie, należy
włączać ją na 5-10 minut raz lub
dwa razy w miesiącu.
W przypadku niedziałania systemu
należy skontaktować się z ASOPEUGEOT. Uwaga: aby zoptymalizować
działanie klimatyzacji, należy pozos-
tawić otwarte nawiewy.

22-07-2002
FOTELE PRZEDNIE
1. Regulacja wzdłużnaPodnieść dźwignię i przesunąć
fotel do przodu lub do tyłu.
2. Regulacja nachylenia oparcia Przesunąć dźwignię do tyłu.
3. Regulacja wysokości fotela kierowcy lub pasażera
Pociągnąć dźwignię do góry lub
popchnąć do dołu tyle razy, ile
będzie konieczne do uzyskania
żądanej pozycji.
4. Sterowanie ogrzewanych siedzeń
Wcisnąć przełącznik. Temperatura
jest regulowana w sposób auto-
matyczny.
Kolejne wciśnięcie wyłącza działanie. Uwaga: tryb pracy ogrzewania
lub ogrzewanych siedzeń
przednich jest zachowany w
pamięci komputera przez ok.
2 minuty po wyłączeniu zapłonu.
WASZ 307 SW W SZCZEGÓŁACH
88
