Peugeot 307 SW 2002.5 Instrukcja Obsługi (in Polish)

22-07-2002

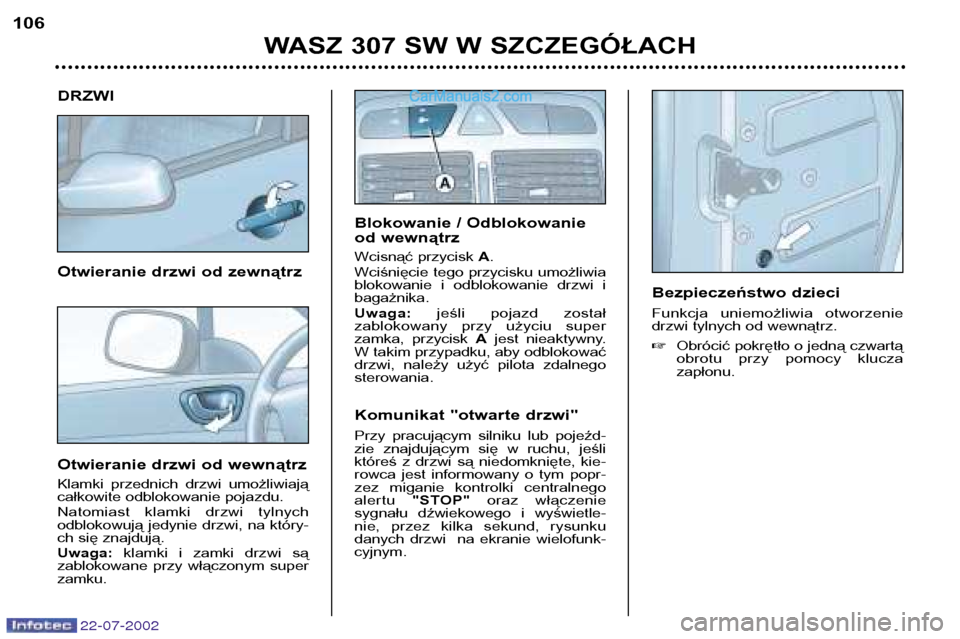

DRZWI
Otwieranie drzwi od zewnątrz
Otwieranie drzwi od wewnątrz
Klamki przednich drzwi umożliwiają
całkowite odblokowanie pojazdu.
Natomiast klamki drzwi tylnych
odblokowują jedynie drzwi, na który-
ch się znajdują. Uwaga:klamki i zamki drzwi są
zablokowane przy włączonym super zamku. Blokowanie / Odblokowanie
od wewnątrz
Wcisnąć przycisk
A.
Wciśnięcie tego przycisku umożliwia
blokowanie i odblokowanie drzwi ibagażnika. Uwaga: jeśli pojazd został
zablokowany przy użyciu super
zamka, przycisk Ajest nieaktywny.
W takim przypadku, aby odblokować
drzwi, należy użyć pilota zdalnegosterowania.
Komunikat "otwarte drzwi"
Przy pracującym silniku lub pojeźd-
zie znajdującym się w ruchu, jeśli
któreś z drzwi są niedomknięte, kie-
rowca jest informowany o tym popr-
zez miganie kontrolki centralnegoalertu "STOP" oraz włączenie
sygnału dźwiekowego i wyświetle-
nie, przez kilka sekund, rysunku
danych drzwi na ekranie wielofunk-cyjnym. Bezpieczeństwo dzieci
Funkcja uniemożliwia otworzenie
drzwi tylnych od wewnątrz.
Obrócić pokrętło o jedną czwartą
obrotu przy pomocy kluczazapłonu.
WASZ 307 SW W SZCZEGÓŁACH
106

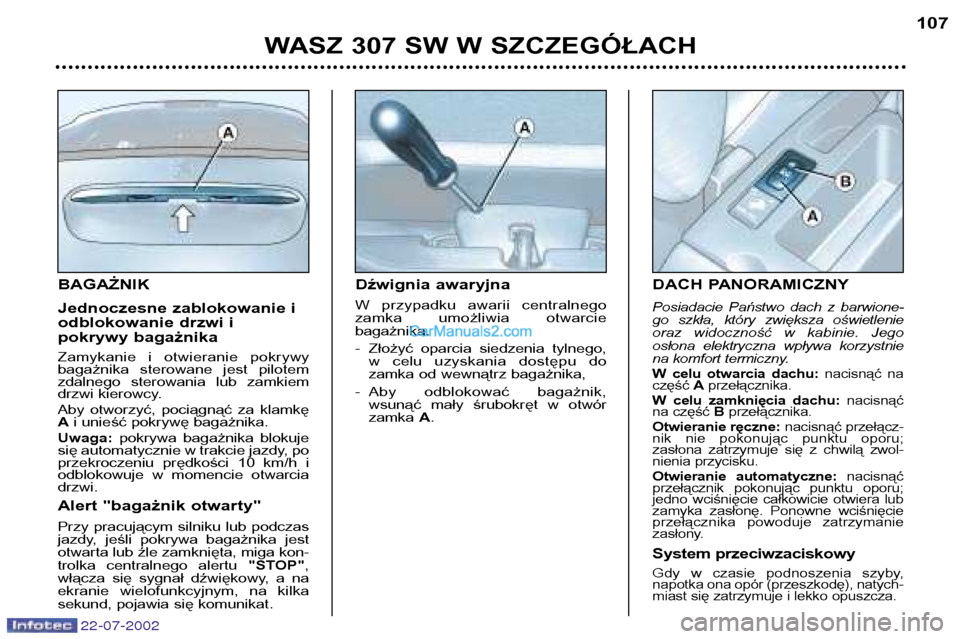

BAGAŻNIK
Jednoczesne zablokowanie i
odblokowanie drzwi i
pokrywy bagażnika
Zamykanie i otwieranie pokrywy
bagażnika sterowane jest pilotem
zdalnego sterowania lub zamkiem
drzwi kierowcy.
Aby otworzyć, pociągnąć za klamkę Ai unieść pokrywę bagażnika.
Uwaga: pokrywa bagażnika blokuje
się automatycznie w trakcie jazdy, po
przekroczeniu prędkości 10 km/h i
odblokowuje w momencie otwarciadrzwi.
Alert "bagażnik otwarty"
Przy pracującym silniku lub podczas
jazdy, jeśli pokrywa bagażnika jestotwarta lub źle zamknięta, miga kon-
trolka centralnego alertu "STOP",
włącza się sygnał dźwiękowy, a na
ekranie wielofunkcyjnym, na kilka
sekund, pojawia się komunikat. Dźwignia awaryjna
W przypadku awarii centralnego
zamka umożliwia otwarciebagażnika.
- Złożyć oparcia siedzenia tylnego,
w celu uzyskania dostępu do
zamka od wewnątrz bagażnika,
- Aby odblokować bagażnik, wsunąć mały śrubokręt w otwórzamka A. DACH PANORAMICZNY
Posiadacie Państwo dach z barwione-
go szkła, który zwiększa oświetlenie
oraz widoczność w kabinie. Jego
osłona elektryczna wpływa korzystnie
na komfort termiczny.
W celu otwarcia dachu:
nacisnąć na
część Aprzełącznika.
W celu zamknięcia dachu: nacisnąć
na część Bprzełącznika.
Otwieranie ręczne: nacisnąć przełącz-
nik nie pokonując punktu oporu;
zasłona zatrzymuje się z chwilą zwol-
nienia przycisku.
Otwieranie automatyczne: nacisnąć
przełącznik pokonując punktu oporu;
jedno wciśnięcie całkowicie otwiera lub
zamyka zasłonę. Ponowne wciśnięcie
przełącznika powoduje zatrzymanie
zasłony.
System przeciwzaciskowy
Gdy w czasie podnoszenia szyby,
napotka ona opór (przeszkodę), natych-
miast się zatrzymuje i lekko opuszcza.
WASZ 307 SW W SZCZEGÓŁACH 107
22-07-2002

22-07-2002
OTWIERANIE POKRYWY SILNIKA
Wewnątrz:popchnąć dźwigienkę,
znajdującą się po lewej stronie pod
tablicą rozdzielczą.
Na zewnątrz: unieść zaczep i pod-
nieść pokrywę.
Podpórka pokrywy silnika
Zaczepić podpórkę, aby utrzymać
pokrywę silnika w pozycji otwartej.
Przed zamknięciem pokrywy,
umieścić podpórkę w jej gnieździe.
W celu zamknięcia
Opuścić pokrywę silnika i puścić ją
pod koniec opuszczania. Sprawdzić
prawidłowe zatrzaśnięcie.
Komunikat "otwarta pokrywa silnika"
Przy pracującym silniku lub pojeźd-
zie znajdującym się w ruchu, gdy
pokrywa silnika jest niedomknięta, kierowca jest informowany o tym
poprzez miganie kontrolki centralne-
go alertu
"STOP"oraz włączenie
sygnału dźwiekowego i wyświetlenie
rysunku na ekranie wielofunkcyjnym.
NAPEŁNIANIE ZBIORNIKA
PALIWA
Minimalny poziom paliwa
Gdy w zbiorniku znajduje
się minimalna ilość paliwa,
zapala się kontrolka.
Pozostały zasięg
wynosi ok. 50 km.
Miganie kontrolki sygnalizuje usterkę
wskaźnika poziomu paliwa.
Należy skonsultować się z ASO
PEUGEOT.
Napełnianie zbiornika paliwa musi
być wykonywane przy wyłączonym
silniku .
Otworzyć klapkę wlewu paliwa.
Włożyć klucz, następnie obrócić
go w lewo.
Zdjąć korek wlewu paliwa i zac-
zepić go po wewnętrznej stronie
klapki wlewu paliwa.
Na etykietce przyklejonej po
wewnętrznej stronie klapki wlewu
paliwa, wskazany jest typ paliwa,
którego należy używać.
Podczas napełniania zbiornika, nie
należy dolewać paliwa po trzecim
odcięciu zasilania z dystrybutora.
Mogłoby to spowodować niepra-
widłowości działania Waszegopojazdu.
Pojemność zbiornika paliwa
wynosi około 60 litrów. Po napełnieniu zbiornika,
dokręcić korek i zamknąć klapkę.
WASZ 307 SW W SZCZEGÓŁACH
108

PRZEŁĄCZNIK OŚWIETLENIA
Światła przednie i tylne
Wybór dokonywany jest przez obrót pierścienia A.
Światła zgaszone
Światła pozycyjne Światła mijania /
Światła długie Automatyczne
włączanie świateł Zmiana - światła mijania /
światła drogowe
Pociągnąć dźwignię przełącznika do
końca, w kierunku do siebie. Uwaga:
Po wyłączeniu zapłonu i
otwarciu drzwi kierowcy, włączy się
sygnał informujący o pozostawieniu
zapalonych świateł.
Przednie reflektory przeciwmgielne
i tylne światło przeciwmgielne
Wybór odbywa się przez obrócenie
pierścienia do przodu, aby włączyć i do
tyłu, aby je wyłączyć. Aktualny stan jest
potwierdzony zapaleniem się kontrolki
w zestawie wskaźników.
Pojazdy wyposażone w światło
przeciwmgielne tylne (pierścień B)
Światło przeciwmgielne tylne
Działa wyłącznie ze światłami mija-
nia i światłami drogowymi.
Pojazdy wyposażone w światła
przeciwmgielne przednie i światło
przeciwmgielne tylne (pierścień C)
Przednie reflektory przeciwmgielne (pojedynczy obrót pierście-
nia do przodu). Reflektory przeciwm-
gielne przednie i
światło przeciwmgiel-
ne tylne (podwójny
obrót pierścienia doprzodu).
Uwaga: aby wyłączyć światło
przeciwmgielne tylne i światła
przeciwmgielne przednie, obrócić
pierścień dwukrotnie do tyłu. Kierunkowskazy
Lewy: do dołu.
Prawy: do góry.
WASZ 307 SW W SZCZEGÓŁACH 109
Przy dobrej widoczności,
podczas deszczu, w dzień
lub w nocy, zapalone tylne
światła przeciwmgielne są
oślepiające i ich używanie
jest zabronione.
Koniecznie należy pamiętać o ich
wyłączaniu, gdy są one już niepotr-zebne.
22-07-2002

22-07-2002

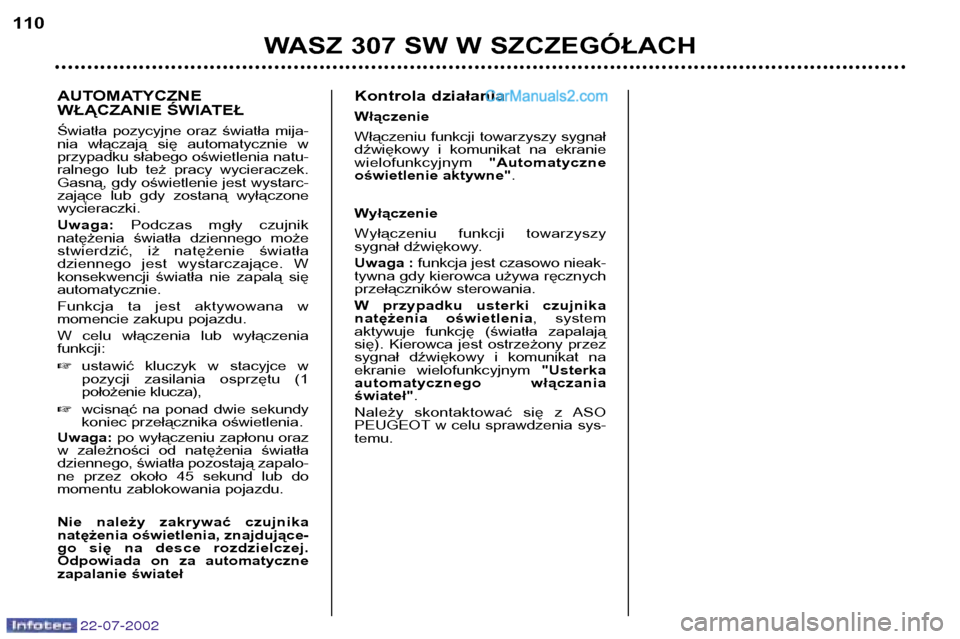

AUTOMATYCZNE
WŁĄCZANIE ŚWIATEŁ
Światła pozycyjne oraz światła mija-
nia włączają się automatycznie w
przypadku słabego oświetlenia natu-
ralnego lub też pracy wycieraczek.
Gasną, gdy oświetlenie jest wystarc-
zające lub gdy zostaną wyłączonewycieraczki. Uwaga:Podczas mgły czujnik
natężenia światła dziennego może
stwierdzić, iż natężenie światła
dziennego jest wystarczające. W
konsekwencji światła nie zapalą sięautomatycznie.
Funkcja ta jest aktywowana w
momencie zakupu pojazdu.
W celu włączenia lub wyłączenia funkcji: ustawić kluczyk w stacyjce w
pozycji zasilania osprzętu (1
położenie klucza),
wcisnąć na ponad dwie sekundy
koniec przełącznika oświetlenia.
Uwaga: po wyłączeniu zapłonu oraz
w zależności od natężenia światła
dziennego, światła pozostają zapalo-
ne przez około 45 sekund lub do
momentu zablokowania pojazdu.
Nie należy zakrywać czujnika
natężenia oświetlenia, znajdujące-
go się na desce rozdzielczej.
Odpowiada on za automatyczne
zapalanie świateł Kontrola działania Włączenie
Włączeniu funkcji towarzyszy sygnał
dźwiękowy i komunikat na ekraniewielofunkcyjnym
"Automatyczne
oświetlenie aktywne" .
Wyłączenie
Wyłączeniu funkcji towarzyszy
sygnał dźwiękowy.
Uwaga : funkcja jest czasowo nieak-
tywna gdy kierowca używa ręcznych
przełączników sterowania.
W przypadku usterki czujnika
natężenia oświetlenia , system
aktywuje funkcję (światła zapalają
się). Kierowca jest ostrzeżony przez
sygnał dźwiękowy i komunikat na
ekranie wielofunkcyjnym "Usterka
automatycznego włączaniaświateł" .
Należy skontaktować się z ASO
PEUGEOT w celu sprawdzenia sys-temu.
WASZ 307 SW W SZCZEGÓŁACH
110

22-07-2002

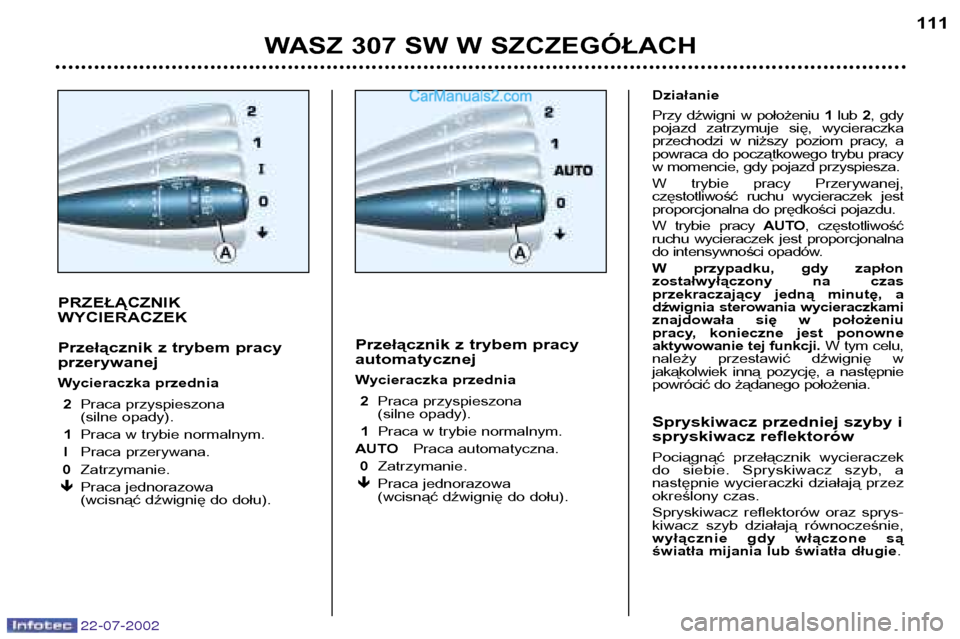

PRZEŁĄCZNIK WYCIERACZEK
Przełącznik z trybem pracy przerywanej
Wycieraczka przednia2 Praca przyspieszona
(silne opady).
1 Praca w trybie normalnym.
I Praca przerywana.
0 Zatrzymanie.
Praca jednorazowa
(wcisnąć dźwignię do dołu). Przełącznik z trybem pracy automatycznej
Wycieraczka przednia
2 Praca przyspieszona
(silne opady).
1 Praca w trybie normalnym.
AUTO Praca automatyczna.
0 Zatrzymanie.
Praca jednorazowa
(wcisnąć dźwignię do dołu). Działanie
Przy dźwigni w położeniu
1lub 2, gdy
pojazd zatrzymuje się, wycieraczka
przechodzi w niższy poziom pracy, a
powraca do początkowego trybu pracy
w momencie, gdy pojazd przyspiesza.
W trybie pracy Przerywanej,
częstotliwość ruchu wycieraczek jest
proporcjonalna do prędkości pojazdu.
W trybie pracy AUTO, częstotliwość
ruchu wycieraczek jest proporcjonalna
do intensywności opadów.
W przypadku, gdy zapłon
zostałwyłączony na czas
przekraczający jedną minutę, a
dźwignia sterowania wycieraczkami
znajdowała się w położeniu
pracy, konieczne jest ponowne
aktywowanie tej funkcji. W tym celu,
należy przestawić dźwignię w
jakąkolwiek inną pozycję, a następnie
powrócić do żądanego położenia.
Spryskiwacz przedniej szyby i
spryskiwacz reflektorów
Pociągnąć przełącznik wycieraczek
do siebie. Spryskiwacz szyb, a
następnie wycieraczki działają przez
określony czas.
Spryskiwacz reflektorów oraz sprys-
kiwacz szyb działają równocześnie,
wyłącznie gdy włączone są
światła mijania lub światła długie .
WASZ 307 SW W SZCZEGÓŁACH 111

22-07-2002

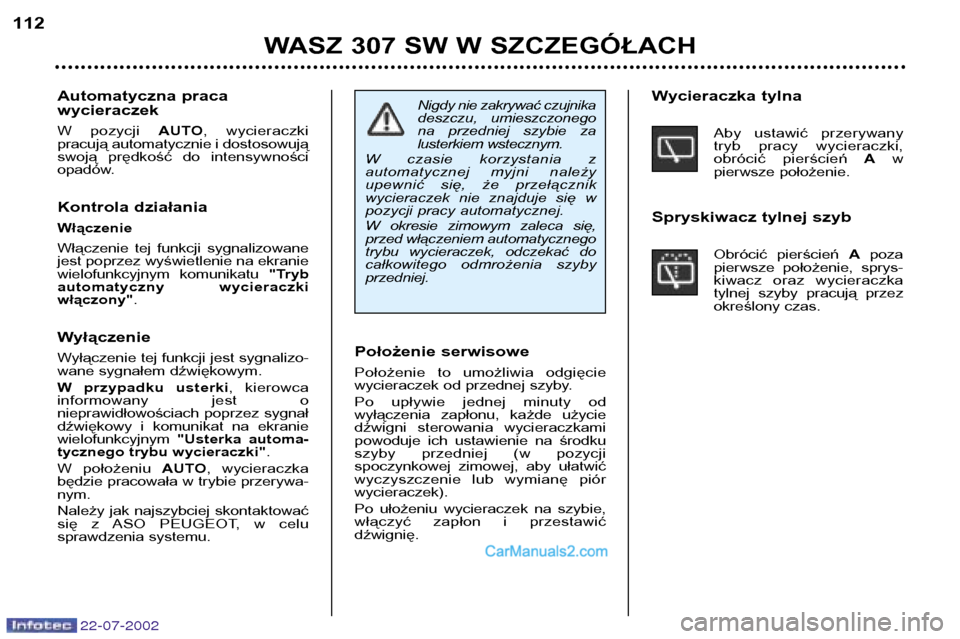

Położenie serwisowe
Położenie to umożliwia odgięcie
wycieraczek od przednej szyby.
Po upływie jednej minuty od
wyłączenia zapłonu, każde użycie
dźwigni sterowania wycieraczkami
powoduje ich ustawienie na środku
szyby przedniej (w pozycji
spoczynkowej zimowej, aby ułatwić
wyczyszczenie lub wymianę piórwycieraczek).
Po ułożeniu wycieraczek na szybie,
włączyć zapłon i przestawić dźwignię.
WASZ 307 SW W SZCZEGÓŁACH
112
Nigdy nie zakrywać czujnika
deszczu, umieszczonego
na przedniej szybie za
lusterkiem wstecznym.
W czasie korzystania z
automatycznej myjni należy
upewnić się, że przełącznik
wycieraczek nie znajduje się w
pozycji pracy automatycznej.
W okresie zimowym zaleca się,
przed włączeniem automatycznego
trybu wycieraczek, odczekać do
całkowitego odmrożenia szybyprzedniej.Wycieraczka tylna
Aby ustawić przerywany
tryb pracy wycieraczki,
obrócić pierścień Aw
pierwsze położenie.
Spryskiwacz tylnej szyb Obrócić pierścień Apoza
pierwsze położenie, sprys-
kiwacz oraz wycieraczka
tylnej szyby pracują przez
określony czas.Automatyczna praca wycieraczek
W pozycji AUTO, wycieraczki
pracują automatycznie i dostosowują
swoją prędkość do intensywności
opadów.
Kontrola działania Włączenie
Włączenie tej funkcji sygnalizowane jest poprzez wyświetlenie na ekranie
wielofunkcyjnym komunikatu "Tryb
automatyczny wycieraczkiwłączony" .
Wyłączenie
Wyłączenie tej funkcji jest sygnalizo-
wane sygnałem dźwiękowym.
W przypadku usterki , kierowca
informowany jest o
nieprawidłowościach poprzez sygnał
dźwiękowy i komunikat na ekraniewielofunkcyjnym "Usterka automa-
tycznego trybu wycieraczki" .
W położeniu AUTO, wycieraczka
będzie pracowała w trybie przerywa-nym.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT, w celu
sprawdzenia systemu.

22-07-2002
WASZ 307 SW W SZCZEGÓŁACH113
Ekran kolorowy DT –" Informacje chwilowe " z
• ilością paliwa,
• zużyciem chwilowym,
• odlegnłością pozostanłą do prze- jechania.
–" Przebieg 1 " z :
• przejechaną odległością,
• średnim zużyciem paliwa,
• średnią prędkością, odległość przejechana.
–" Przebieg 2 " z tymi samymi cha-
rakterystykami.
Dodatkowo, pozwala na wejście
do funkcji Alarm nadmiernej
prędkości .
Zerowanie
Gdy przejechany odcinek jest
wyświetlony, nacisnąć przez ponad
dwie sekundy na sterowanie.

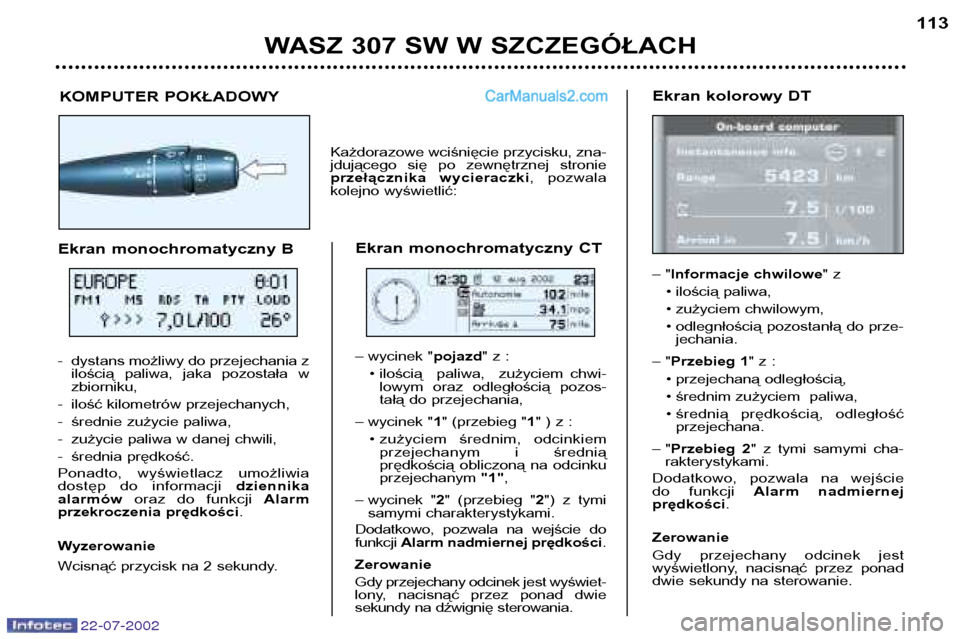

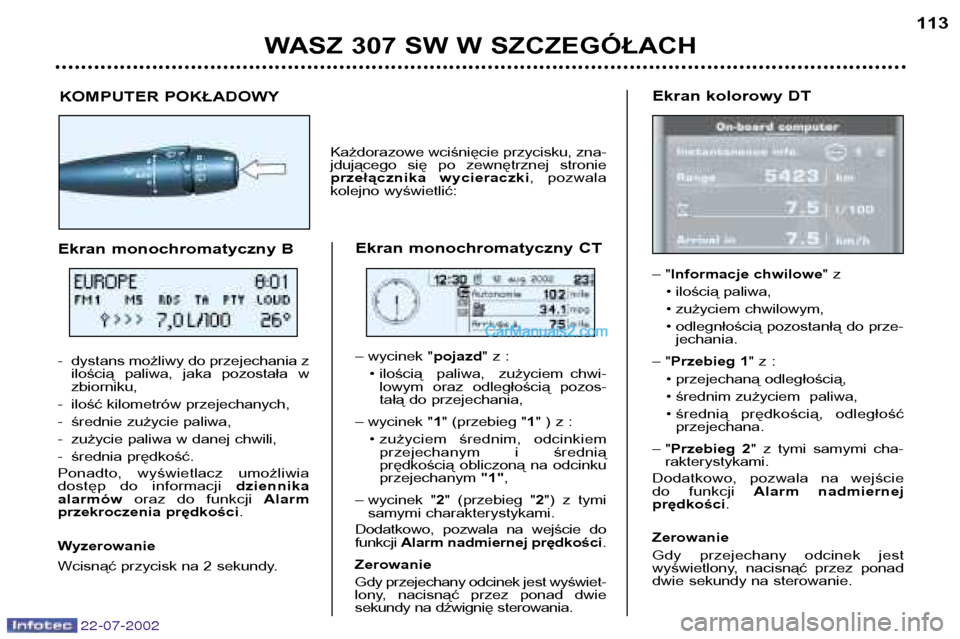

KOMPUTER POKŁADOWY
Każdorazowe wciśnięcie przycisku, zna-
jdującego się po zewnętrznej stronie
przełącznika wycieraczki , pozwala
kolejno wyświetlić:
Ekran monochromatyczny CT
– wycinek " pojazd" z :
• ilością paliwa, zużyciem chwi- lowym oraz odległością pozos-
tałą do przejechania,
– wycinek " 1" (przebieg " 1" ) z :
• zużyciem średnim, odcinkiem przejechanym i średnią
prędkością obliczoną na odcinkuprzejechanym "1",
– wycinek " 2" (przebieg " 2") z tymi
samymi charakterystykami.
Dodatkowo, pozwala na wejście dofunkcji Alarm nadmiernej prędkości .
Zerowanie
Gdy przejechany odcinek jest wyświet-
lony, nacisnąć przez ponad dwie
sekundy na dźwignię sterowania.
Ekran monochromatyczny B
- dystans możliwy do przejechania z ilością paliwa, jaka pozostała w zbiorniku,
- ilość kilometrów przejechanych,
- średnie zużycie paliwa,
- zużycie paliwa w danej chwili,
- średnia prędkość.
Ponadto, wyświetlacz umożliwia
dostęp do informacji dziennika
alarmów oraz do funkcji Alarm
przekroczenia prędkości .
Wyzerowanie
Wcisnąć przycisk na 2 sekundy.

22-07-2002
WASZ 307 SW W SZCZEGÓŁACH
114

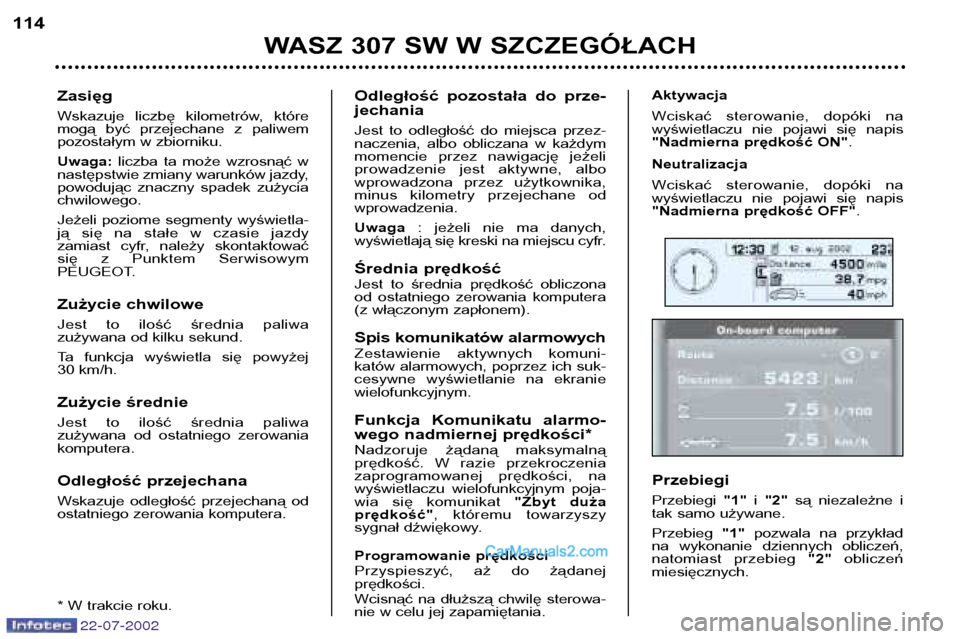

Odległość pozostała do prze- jechania
Jest to odległość do miejsca przez-
naczenia, albo obliczana w każdym
momencie przez nawigację jeżeli
prowadzenie jest aktywne, albo
wprowadzona przez użytkownika,
minus kilometry przejechane odwprowadzenia. Uwaga: jeżeli nie ma danych,
wyświetlają się kreski na miejscu cyfr.
Średnia prędkość
Jest to średnia prędkość obliczona
od ostatniego zerowania komputera
(z włączonym zapłonem).
Spis komunikatów alarmowych
Zestawienie aktywnych komuni-
katów alarmowych, poprzez ich suk-
cesywne wyświetlanie na ekraniewielofunkcyjnym.
Funkcja Komunikatu alarmo-
wego nadmiernej prędkości*
Nadzoruje żądaną maksymalną
prędkość. W razie przekroczenia
zaprogramowanej prędkości, na
wyświetlaczu wielofunkcyjnym poja-
wia się komunikat "Zbyt duża
prędkość" , któremu towarzyszy
sygnał dźwiękowy.
Programowanie prędkości
Przyspieszyć, aż do żądanej prędkości.
Wcisnąć na dłuższą chwilę sterowa-
nie w celu jej zapamiętania.
Zasięg
Wskazuje liczbę kilometrów, które
mogą być przejechane z paliwem
pozostałym w zbiorniku. Uwaga:
liczba ta może wzrosnąć w
następstwie zmiany warunków jazdy,
powodując znaczny spadek zużyciachwilowego.
Jeżeli poziome segmenty wyświetla-
ją się na stałe w czasie jazdy
zamiast cyfr, należy skontaktować
się z Punktem Serwisowym
PEUGEOT.
Zużycie chwilowe
Jest to ilość średnia paliwa
zużywana od kilku sekund.
Ta funkcja wyświetla się powyżej
30 km/h.
Zużycie średnie
Jest to ilość średnia paliwa
zużywana od ostatniego zerowania
komputera.
Odległość przejechana
Wskazuje odległość przejechaną od
ostatniego zerowania komputera.
* W trakcie roku. Aktywacja
Wciskać sterowanie, dopóki na
wyświetlaczu nie pojawi się napis
"Nadmierna prędkość ON"
.
Neutralizacja
Wciskać sterowanie, dopóki na
wyświetlaczu nie pojawi się napis
"Nadmierna prędkość OFF" .
Przebiegi Przebiegi "1"i "2" są niezależne i
tak samo używane.Przebieg "1"pozwala na przykład
na wykonanie dziennych obliczeń,
natomiast przebieg "2"obliczeń
miesięcznych.

22-07-2002
WASZ 307 SW W SZCZEGÓŁACH113
Ekran kolorowy DT –" Informacje chwilowe " z
• ilością paliwa,
• zużyciem chwilowym,
• odlegnłością pozostanłą do prze- jechania.
–" Przebieg 1 " z :
• przejechaną odległością,
• średnim zużyciem paliwa,
• średnią prędkością, odległość przejechana.
–" Przebieg 2 " z tymi samymi cha-
rakterystykami.
Dodatkowo, pozwala na wejście
do funkcji Alarm nadmiernej
prędkości .
Zerowanie
Gdy przejechany odcinek jest
wyświetlony, nacisnąć przez ponad
dwie sekundy na sterowanie.
KOMPUTER POKŁADOWY
Każdorazowe wciśnięcie przycisku, zna-
jdującego się po zewnętrznej stronie
przełącznika wycieraczki , pozwala
kolejno wyświetlić:
Ekran monochromatyczny CT
– wycinek " pojazd" z :
• ilością paliwa, zużyciem chwi- lowym oraz odległością pozos-
tałą do przejechania,
– wycinek " 1" (przebieg " 1" ) z :
• zużyciem średnim, odcinkiem przejechanym i średnią
prędkością obliczoną na odcinkuprzejechanym "1",
– wycinek " 2" (przebieg " 2") z tymi
samymi charakterystykami.
Dodatkowo, pozwala na wejście dofunkcji Alarm nadmiernej prędkości .
Zerowanie
Gdy przejechany odcinek jest wyświet-
lony, nacisnąć przez ponad dwie
sekundy na dźwignię sterowania.
Ekran monochromatyczny B
- dystans możliwy do przejechania z ilością paliwa, jaka pozostała w zbiorniku,
- ilość kilometrów przejechanych,
- średnie zużycie paliwa,
- zużycie paliwa w danej chwili,
- średnia prędkość.
Ponadto, wyświetlacz umożliwia
dostęp do informacji dziennika
alarmów oraz do funkcji Alarm
przekroczenia prędkości .
Wyzerowanie
Wcisnąć przycisk na 2 sekundy.
