Peugeot 307 SW 2002 Manuale del proprietario (in Italian)

(1) Livello qualitˆ minima: Motori a benzina: ACEA A3 e API SH/SJ. Motori Diesel: ACEA B3 e API CF/CD - ACEA= Association des Constructeurs EuropŽens de l'Automobile - API = American Petroleum Institute.
L'’uso di olio non conforme alla norma ACEA A3-B3 richiede il rispetto del programma di manutenzione "Condizioni particolari", in cui gli intervalli di manutenzione sono ridotti. * Quest'olio a risparmio energetico pu˜ essere utilizzato solamente nei motori per i quali Per i motori Diesel Turbo HDI con filtro a particolato, usare solo olio 5W40.

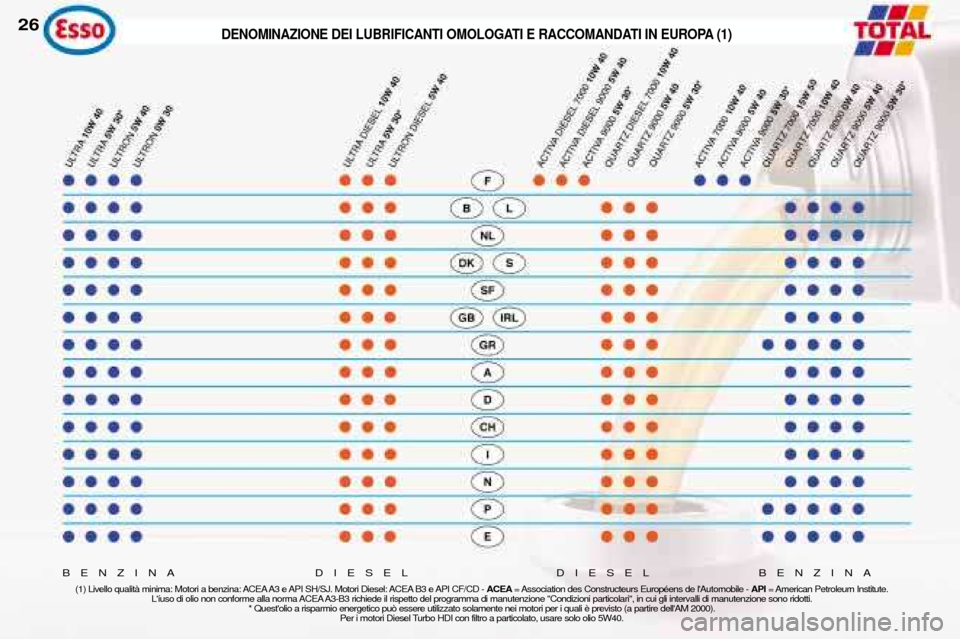

26DENOMINAZIONE DEI LUBRIFICANTI OMOLOGATI E RACCOMANDATI IN EUROPA (1)
BENZINA DIESEL DIESEL BENZINA

LUBRIFICANTI CONSIGLIATI
ED OMOLOGATI I tipi di olio presentati in questa tabel- la sono adatti alla maggior partedegli usi. Lo schema qui a fianco precisa il grado di viscositˆ ottimale in funzio-ne delle temperature d'uso. é anche possibile usare olii sintetici "di qualitˆ superiore". In mancanza di olii semisintetici o sintetici, possono essere usati olii di
qualitˆ API SH/SJ (per i motori abenzina) o di qualitˆ CD/CF (per imotori Diesel) facendo riferimento alprogramma di manutenzione"Condizioni particolari", che prevedeintervalli ridotti. Non si deve esitare a farsi consigliare
da uno specialista della PEUGEOT,per conservare una buona qualitˆ diguida ed ottimizzare i costi di manu-tenzione della vettura. Per i paesi extraeuropei rivolgersi ad una concessionaria locale
PEUGEOT.
MANUTENZIONI PEUGEOT27
OBBLIGATORIAMENTE OBBLIGATORIAMENTE
Cambio manuale ESSO GEAR OIL BVTOTAL TRANSMISSION BV75W80 PR 9736.41 75W80
OBBLIGATORIAMENTE
Cambi automatici ATF 4HP20-AL4
AL4 PR 9736.22
Altri prodotti omologatiti
Servosterzo FLUIDE DA PR 9730.A1
Liquido dei freni PEUGEOT DOT4 Liquido di
PROCOR TM108/GLYSANTIN G33 o REVKOGEL 2000
raffreddamento OBBLIGATORIAMENTEProtezione -35¡C

1 -Contagiri.
2 - Spia cintura non agganciata.
3 - Spia autodiagnosi motore.
4 - Spia freno di stazionamento e livello liquido freni.
5 - Indicatore di direzione sinistro.
6 - Indicatore di temperatura liquido
di raffreddamento.
7 - Spia di carica batteria. 8 -
Spia di allarme centralizzato
STOP.
9 - Spia di pressione olio motore.
10 - Spia di livello minimocarburante.
11 - Indicatore di direzione destro.
12 - Indicatore di livello carburante.
13 - Spia del sistema antibloccaggioABS.
14 - Spia airbag. 15 -
Spia disattivazione airbag passeggero.
16 - Indicatore di velocitˆ.
17 - Indicatore di manutenzione,indicatore di livello d'olio econtachilometri totale.
18 - Pulsante di azzeramento delcontachilometri giornaliero.
19 - Spia di luce antinebbiaposteriore.
20 - Spia del controllo dinamico distabilitˆ (ESP/ASR).
21 - Spia proiettori antinebbiaanteriori.
22 - Spia preriscaldamento motoreDiesel.
23 - Spia luci abbaglianti.
24 - Spia livello minimo liquido di
raffreddamento.
25 - Spia anabbaglianti.
26 - Spia di presenza acqua nel filtrogasolio (Diesel).
27 - Reostato d'illuminazione.
CONTROLLO DI MARCIA
28
QUADRI DI STRUMENTI MODELLI BENZINA - DIESEL CON CAMBIO MANUALE

CONTROLLO DI MARCIA29
1 -
Contagiri.
2 - Spia cintura non agganciata.
3 - Spia autodiagnosi motore.
4 - Spia freno di stazionamento e livello liquido freni.
5 - Indicatore di direzione sinistro.
6 - Indicatore di temperatura liquido
di raffreddamento.
7 - Spia di carica batteria. 8 -
Spia di allarme centralizzato
STOP.
9 - Spia di pressione olio motore.
10 - Spia di livello minimocarburante.
11 - Indicatore di direzione destro.
12 - Indicatore di livello carburante.
13 - Spia del sistema antibloccaggioABS.
14 - Spia airbag. 15 -
Spia disattivazione airbag passeggero.
16 - Indicatore di velocitˆ.
17 - Indicatore di manutenzione,indicatore di livello d'olio econtachilometri totale.
18 - Pulsante di azzeramento del contachilometri giornaliero.
19 - Spia di luce antinebbiaposteriore.
20 - Spia del controllo dinamico distabilitˆ (ESP/ASR).
21 - Spia proiettori antinebbiaanteriori.
22 - Spia luci abbaglianti.
23 - Spia livello minimo liquido di
raffreddamento.
24 - Spia anabbaglianti.
25 - Reostato di illuminazione.
26 - Spia programma sport.
27 - Spia programma neve.
28 - Indicatore di posizione leva del cambio.
QUADRO DI STRUMENTI MODELLO BENZINA CON CAMBIO AUTOMATICO

Spia livello minimo del liquido di raffreddamento Abbinata alla spia di allarme centralizzato STOP.
Si accende ogni volta che si inserisce il contatto, per circa 3 secondi. L'accensione di questa spia
dal messaggio "Completare livello acqua motore" sul display multifunzione.
é indispensabile fermarsi.Attenzione: aspettare il raffreddamento del motore per ripristinare il livello.
Spia allarme centralizzato STOP Si accende ogni volta che si inserisce il contatto. Abbinata alle spie "pressione dell'olio motore", "temperatura dell'olio",
"livello minimo liquido di raffreddamento", "livello liquido freno", "ano-
malia del ripartitore elettronico della frenata" e all'indicatore di temperatura del
liquido di raffreddamento. Il lampeggiamento della spia STOPviene attivato se si apre una delle porte o il
bagagliaio. Sul display multifunzione appare per alcuni secondi un disegno, accompagnato da un segnale acustico. In questo caso, non marsi se questa situazione In caso di accensione fissa quando il motore gira, indispensabile fermarsi.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Spia di pressione dell'olio motore Abbinata alla spia di allarme centralizzato STOP.
L'accensione di questa spia quando il motore gira un segnale acustico e dal messaggio "Pressione olio motore insuffi-
ciente" o "Completare livello olio motore" sul display multifunzione.
é indispensabile fermarsi. In caso di mancanza di olio nel circuito di lubrificazione, ripristinare il livello.
Rivolgersi rapidamente ad un Punto Assistenza PEUGEOT.
CONTROLLO DI MARCIA
Una spia luminosa accesa in permanenza o lampeggiante quando il motore gira indi- ca un'anomalia di funzionamento. L'accensione di alcuni indicatori pu˜ essere accom-pagnata da un segnale acustico e da un messaggio visualizzato sul display multifun-zione. Non trascurare questo avvertimento e rivolgersi immediatamente ad un Punto
Assistenza PEUGEOT.
Quando il veicolo pensabile fermarsi. Fermare il veicolo nelle migliori condizioni di sicurezza.
Il circuito di raffreddamento pressione. Per evitare di bruciarsi, svitare il tappo di due giri per far scendere lapressione. Quando la pressione re il tappo e ripristinare il livello.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Spia di freno a mano e livello minimo liquidodei freni Abbinata alla spia di allarme
centralizzato STOP.
L'accensione di questa spia accompagnata da un segnale acusti-co e da un messaggio sul displaymultifunzione, che indica la causadell'allarme: - "Dimenticanza freno a mano" , se
il freno a mano disinserito male,
- "Liv. liquido freni insufficiente"
se il liquido dei freni (se l'indicatore rimane accesoanche quando il freno a mano disinserito).
- "Anomalia frenata" , visualizzato
contemporaneamnete alla spiaABS, ad indicare un'anomalia difunzionamento del ripartitore elet-tronico della frenata.
é indispensabile fermarsi.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
CONTROLLO DI MARCIA
30

Spia di carica della batteria Si accende ogni volta che si inserisce il contatto.
L'accensione di questa spia quandoil motore gira segnale acustico e dal messaggio"Anomalia carica batteria" sul dis-
play multifunzione. Pu˜ indicare una delle seguenti pos- sibilitˆ:
- anomalia di funzionamento del cir- cuito di carica
- allentamento dei morsetti di batte- ria o del motorino di avviamento
- allentamento o rottura della cinghia dell'alternatore
- guasto dell'alternatore.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Spia del sistema di anti- bloccaggio ruote (ABS) Si accende per 3 secondi ogni volta che si inserisce il contatto.
Se la spia rimane accesa o si accen-de ad una velocitˆ superiore ai
12 Km orari, vi
zionamento del sistema ABS. La vettura conserva tuttavia un ser- vofreno classico. L'accensione di questa spia accompagnata da un segnale acusti-co e dal messaggio "Anomalia
ABS" sul display multifunzione.
Rivolgersi ad un Punto Assistenza
PEUGEOT. Spia del sistema di controllo dinamico della stabilitˆ (ESP/ASR) Si accende ogni volta che si inserisce il contatto per 3 secondi. Se la spia rimane accesa o si accende quando il motore gira,
pagnata da un segnale acustico e dal messaggio "ESP/ASR fuori servizio"sul
display multifunzione; rivolgersi ad un Punto Assistenza PEUGEOT.Questa spia lampeggia quando si attiva il sistema e si accende in modo fisso quando lo si disattiva.
Spia di preriscaldamento motore Diesel Si accende quando si inserisce il contatto. Aspettare che si spenga prima di avviare il motore. Spia di presenza d'acqua nel filtro gasolio (a seconda del paese) L'accensione di questa spia dal messaggio "Presenza d'acqua nel filtro gasolio" sul display
multifunzione. Rischio di deterioramento del sistema d'iniezione.
Rivolgersi rapidamente ad un Punto Assistenza PEUGEOT. Spia di autodiagnosi motore Si accende ogni volta che si inserisce il contatto. La spia di intasamento del filtro particolato autodiagnosi motore.
L'accensione di questa spia quando il motore gira, accompagnata da un segna-le acustico e dal messaggio "Anomalia antinquinamento" sul display multifun-
zione indica un funzionamento difettoso del sistema di disinquinamento, mentrei messaggi "Livello minimo additivo gasolio" o "Rischio intasamento filtro
antiparticolato" indicano un funzionamento difettoso del filtro antiparticolato.
Il suo lampeggiamento quando il motore gira, accompagnato da un segnaleacustico e dal messaggio "Anomalia catalizzatore" sul display multifunzione
indica un funzionamento difettoso del sistema d'iniezione o di accensione. Lamarmitta catalitica rischia di essere distrutta (solo motore a benzina).
Rivolgersi rapidamente ad un Punto Assistenza PEUGEOT.
CONTROLLO DI MARCIA 31

Spia di disattivazione dell'airbag passeggero L'accensione di questa spia dal messaggio "Airbag passeggero disattivato" sul display multifun-
zione.
Se l'airbag passeggero contatto e rimane accesa.
In tutti i casi, se la spia lampeggia rivolgersi ad un Punto Assistenza PEUGEOT.
Spia di cintura non agganciata Quando il motore gira, la spia si accende quando il conducente non ha agganciato la sua cintura.Spia livello minimo carburante La spia si accende per tre secondi quando si inserisce il contatto. L'accensione di questa spia quando il motore gira da un segnale acustico e da un messaggio "Livello carburante
scarso" sul display multifunzione.
Quando si accende, vi sono ancora 50 Km di autonomia(la capacitˆ del ser-
batoio Il suo lampeggiamento indica un'anomalia di funzionamento dell'asta di livello carburante.
Rivolgersi ad un Punto Assistenza PEUGEOT. Spia di airbag La spia si accende per alcuni secondi all'inserimento del contatto. L'accensione di questa spia quando il motore gira un segnale acustico e da un messaggio
"Anomalia airbag"sul display
multifunzione, che indica: - un difetto degli airbag frontali oppure- un difetto degli airbag laterali o a tendina.
Rivolgersi ad un Punto Assistenza PEUGEOT. Indicatore temperatura del liquido di raffreddamento Lancetta nella zona
A: temperatura
corretta. Lancetta nella zona B: temperatura
troppo elevata. La spia di allarme centralizzato STOPlampeggia,
accompagnata da un segnale acusti-co e dal messaggio "Temp. acqua
motore elevata" sul display multi-
funzione. é indispensabile fermarsi.Attenzione: aspettare il raffredda-
mento del motore per rabboccare.
Il circuito di raffreddamento pressione. Per evitare di bruciarsi, svitare il tappo di due giri per far scendere lapressione. Quando la pressione re il tappo e ripristinare il livello.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
CONTROLLO DI MARCIA
32

Spia di disattivazione dell'airbag passeggero L'accensione di questa spia dal messaggio "Airbag passeggero disattivato" sul display multifun-
zione.
Se l'airbag passeggero contatto e rimane accesa.
In tutti i casi, se la spia lampeggia rivolgersi ad un Punto Assistenza PEUGEOT.
Spia di cintura non agganciata Quando il motore gira, la spia si accende quando il conducente non ha agganciato la sua cintura.Spia livello minimo carburante La spia si accende per tre secondi quando si inserisce il contatto. L'accensione di questa spia quando il motore gira da un segnale acustico e da un messaggio "Livello carburante
scarso" sul display multifunzione.
Quando si accende, vi sono ancora 50 Km di autonomia(la capacitˆ del ser-
batoio Il suo lampeggiamento indica un'anomalia di funzionamento dell'asta di livello carburante.
Rivolgersi ad un Punto Assistenza PEUGEOT. Spia di airbag La spia si accende per alcuni secondi all'inserimento del contatto. L'accensione di questa spia quando il motore gira un segnale acustico e da un messaggio
"Anomalia airbag"sul display
multifunzione, che indica: - un difetto degli airbag frontali oppure- un difetto degli airbag laterali o a tendina.
Rivolgersi ad un Punto Assistenza PEUGEOT. Indicatore temperatura del liquido di raffreddamento Lancetta nella zona
A: temperatura
corretta. Lancetta nella zona B: temperatura
troppo elevata. La spia di allarme centralizzato STOPlampeggia,
accompagnata da un segnale acusti-co e dal messaggio "Temp. acqua
motore elevata" sul display multi-
funzione. é indispensabile fermarsi.Attenzione: aspettare il raffredda-
mento del motore per rabboccare.
Il circuito di raffreddamento pressione. Per evitare di bruciarsi, svitare il tappo di due giri per far scendere lapressione. Quando la pressione re il tappo e ripristinare il livello.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
CONTROLLO DI MARCIA
32

Spia "SPORT" Si accende quando si seleziona il programma di funzionamento "SPORT"del cambio automatico.
Spia "NEVE" Si accende quando si seleziona il programma di funzionamento "NEVE"del cambio automatico.
Park
(Parcheggio)
Reverse (Retromarcia)
Neutral (Folle)
Drive (Guida)
Modo manuale: 1¡ rapporto inserito
2¡ rapporto inserito
3¡ rapporto inserito
4¡ rapporto inserito
CONTROLLO DI MARCIA 33
Schermata delle posizioni della leva di selezione del cambio automatico Spie del cambio automatico

Display situato sul quadro di strumenti Dopo l'inserimento del contatto, svolge successivamente tre funzioni:
- indicatore di manutenzione (vedi relativo capitolo),
- indicatore livello olio motore,
- contachilometri (chilometraggio totale e giornaliero).Osservazione:il chilometraggio totale e giornaliero viene visualizzato per trenta
secondi quando si interrompe il contatto, si apre la porta lato conducente e si bloccano o sbloccano le aperture del veicolo. Indicatore livello olio motore All'inserimento del contatto, il livello dell'olio motore viene indicato per 10 secon- di circa, dopo le informazioni sulla manutenzione.
Massimo Se il messaggio bene sapere che l'eccesso di olio pu˜ provocare danni al motore.
Rivolgersi rapidamente ad un Punto Assistenza PEUGEOT. Minimo
Verificare il livello con l'asta manuale e rabboccare. L'indicazione motore fermo da 10 minuti. Difetto asta livello d'olio Il lampeggiamento dei segmenti, del quadratino, dei simboli "min" e "max"indica un'anomalia dell'asta di livello d'olio. Rischi di deterioramento del motore.
Rivolgersi ad un Punto Assistenza PEUGEOT. Reostato d'illuminazione Con le luci accese, premere il pulsanteper modificare l'inten-sitˆ dell'illuminazionedel cruscotto e del
display multifunzione. Quando l'illu-minazione raggiunge la regolazioneminima (o massima), rilasciare il pul-sante e poi premerlo di nuovo peraumentarla (o diminuirla). Non appena l'illuminazione raggiun- ge l'intensitˆ voluta, rilasciare il pul-sante.
Pulsante di azzeramento delcontachilometrigiornaliero Con il contatto inserito, premere il pulsante.
CONTROLLO DI MARCIA
