Peugeot 307 SW 2003 Handleiding (in Dutch)

14-04-2003
ACCU Laden met behulp van een acculader:
- maak de accupoolklemmen los,
- volg de aanwijzingen van de fabrikant op de acculader,
- sluit de accukabels weer aan, te beginnen met de (-) kabel,
- controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijnmet een (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en de klemmen.
Starten met een hulpaccu:
- sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
- sluit de groene of zwarte kabel op de (-) pool van de hulpaccu aan,
- sluit het andere uiteinde van de groene of zwarte kabel op een zo ver mogelijk van de accu verwijderd massapunt van de te starten auto aan.
Stel de startmotor in werking en start de motor.
Wacht tot de motor stationair draait en neem dan de kabels los.
PRAKTISCHE INFORMATIE 153
- Maak de accupoolklem-
men niet los bij draaien-
de motor.
- Laad de accu niet op zonder de accukabels los te nemen.
- Zet, elke keer nadat de accuka- bels weer zijn aangesloten, het
contact AAN en wacht 1 minuutalvorens de motor te starten,zodat de elektronische syste-men ge•nitialiseerd kunnen wor-
den. Raadpleeg uw PEUGEOT-servicepunt als er zich na dezehandeling toch nog problemenvoordoen.
Het is raadzaam de accu los te koppelen als uw auto langer dan een maand buiten gebruik is.

14-04-2003
SLEPEN VAN UW AUTO Zonder takelen (4 wielen op de grond) Gebruik hiervoor altijd een sleepstang. Het demonteerbare sleepoog is opgeborgen in de bekleding van de bagage- ruimte, aan de rechter kant. Aan de voorzijde: Maak het klepje los door op de onderkant ervan te drukken.
Draai het demonteerbare sleepoog vast tot het stuit.
Aan de achterzijde: Maak het klepje aan de bovenkant los met behulp van een muntstuk.
Draai het demonteerbare sleepoog vast tot het stuit.
Getakeld (2 wielen op de grond)
Het professioneel takelen van de wagen geniet de voorkeur. Bijzonderheden automatische transmissie Bij het slepen van de auto, zonder takelen, moet aan de volgende voor-waarden voldaan worden:
- selectiehendel in de stand
N,
- rijd met een snelheid van maxi- maal 50 km/h en sleep de auto over een afstand van hoogstens 50 km,
- voeg geen extra vloeistof toe aan de automatische transmissie.
PRAKTISCHE INFORMATIE
154
Bij het slepen van de auto met stilstaande motor zijnde rem- en stuurbekrach-tiging uitgeschakeld.

14-04-2003
TREKKEN VAN EEN AANHANGER Gebruik uitsluitend een door PEUGEOT goedgekeurde trekhaak. Laat een trekhaak alleen door een
PEUGEOT-servicepunt monteren. Uw auto is hoofdzakelijk bedoeld voor het vervoer van personen enbagage, maar is tevens geschikt
voor het trekken van een aanhanger. Het rijden met een aanhanger heeft veel invloed op het rijgedrag van deauto en vergt daarom extra aandacht
van de bestuurder. Door een geringere luchtdichtheid nemen de prestaties van de motor afals men op grotere hoogte boven de
zeespiegel komt. Trek boven de1000 m 10% van het maximum aan-hangergewicht af en herhaal dit voorelke volgende 1000 m.Adviezen Gewichtsverdeling :
verdeel het
gewicht in de caravan/aanhanger gelijkmatig en houd u aan de toegesta-ne kogeldruk. Koeling: het trekken van een aan-
hanger op een helling veroorzaakt een hogere koelvloeistoftempera-
tuur. De koelventilator wordt elektrisch bediend en is niet afhankelijk van hetmotortoerental. Gebruik daarom een zo hoog moge- lijke versnelling om het toerental tebeperken en pas uw snelheid aan. Het maximum aanhangergewicht is afhankelijk van het hellingspercenta-ge en de temperatuur van de buiten-lucht. Let in elk geval goed op de aanwij- zing van de koelvloeistoftempera-
tuurmeter. Als het verklikkerlampje van de koelvloeistoftemperatuur gaat bran-den, stop dan zo snel mogelijk en zetde motor af. Banden:
controleer de bandenspan-
ning van de auto en de aanhangeren breng deze indien nodig op dejuiste waarde. Remmen: het trekken van een aan-
hanger vergroot de remweg.
Verlichting: controleer de verlich-
ting van de aanhanger.Zijwind: houd er rekening mee dat
de zijwindgevoeligheid van de auto groter is.
PRAKTISCHE INFORMATIE 155

14-04-2003
VERWIJDEREN VAN DE MAT Als de vloermat aan bestuurderszij- de verwijderd moet worden, schuifdan de stoel in de achterste stand endraai de bevestigingen los. Leg de vloermat weer terug en plaats de bevestigingen door ze vastte drukken.ALLESDRAGERS MONTEREN Let, bij het monteren van de dwars- dragers, op de juiste bevestigings-plaatsen. Deze zijn door middel van merkte- kens op de dakrailing aangegeven.Gebruik uitsluitend door PEUGEOTgoedgekeurde accessoires en houdu aan de montagevoorschriften vande fabrikant.
PRAKTISCHE INFORMATIE
156
Max. toegestane daklast
op imperiaal: 100 kg

14-04-2003

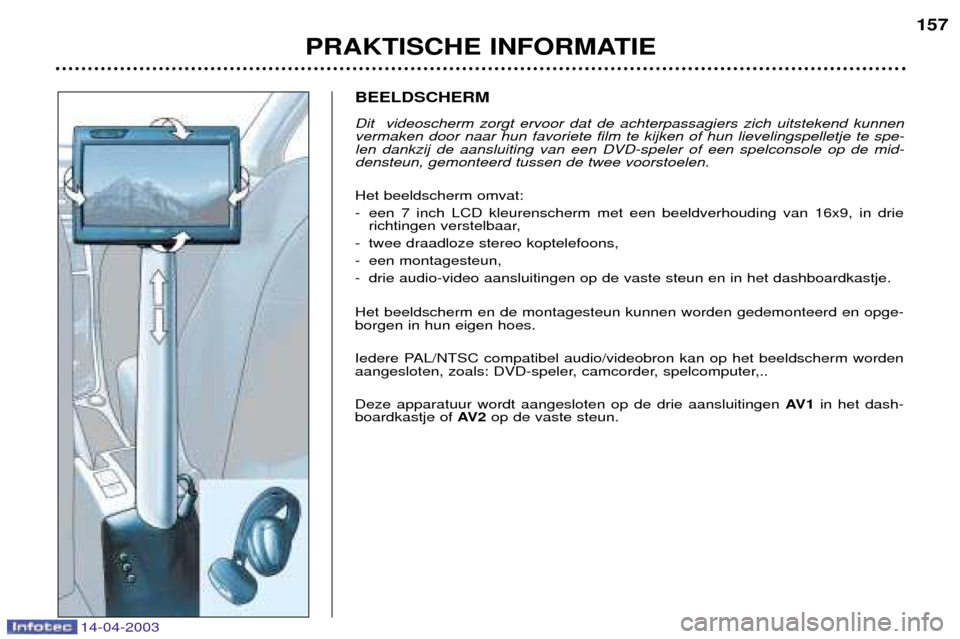

BEELDSCHERM Dit videoscherm zorgt ervoor dat de achterpassagiers zich uitstekend kunnen vermaken door naar hun favoriete film te kijken of hun lievelingspelletje te spe-len dankzij de aansluiting van een DVD-speler of een spelconsole op de mid-densteun, gemonteerd tussen de twee voorstoelen. Het beeldscherm omvat:
- een 7 inch LCD kleurenscherm met een beeldverhouding van 16x9, in drierichtingen verstelbaar,
- twee draadloze stereo koptelefoons,
- een montagesteun,
- drie audio-video aansluitingen op de vaste steun en in het dashboardkastje. Het beeldscherm en de montagesteun kunnen worden gedemonteerd en opge- borgen in hun eigen hoes.
Iedere PAL/NTSC compatibel audio/videobron kan op het beeldscherm worden
aangesloten, zoals: DVD-speler, camcorder, spelcomputer,.. Deze apparatuur wordt aangesloten op de drie aansluitingen AV 1in het dash-
boardkastje of AV 2op de vaste steun.
PRAKTISCHE INFORMATIE 157

14-04-2003

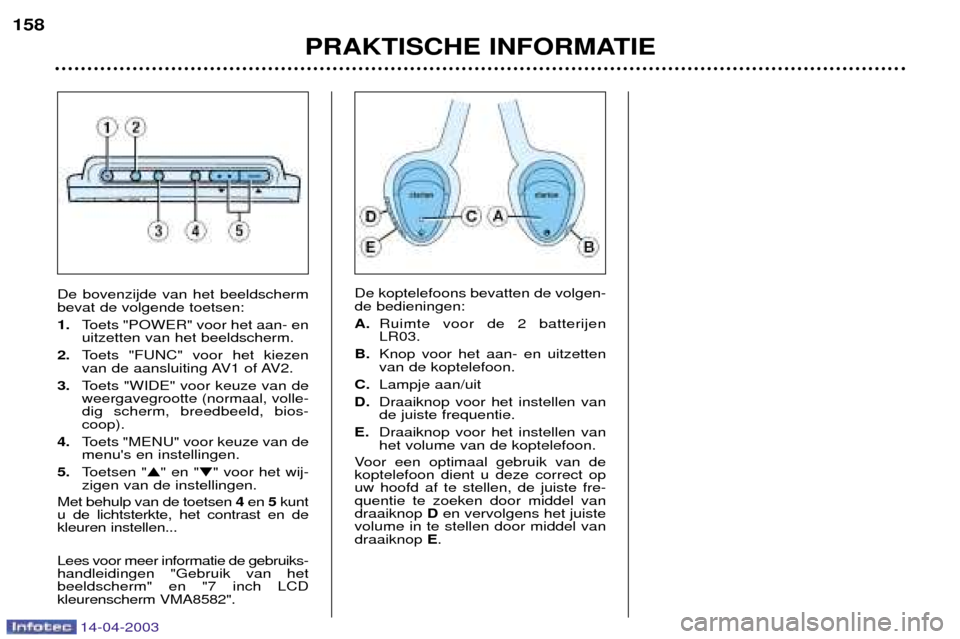

De koptelefoons bevatten de volgen- de bedieningen: A.Ruimte voor de 2 batterijen LR03.
B. Knop voor het aan- en uitzettenvan de koptelefoon.
C. Lampje aan/uit
D. Draaiknop voor het instellen vande juiste frequentie.
E. Draaiknop voor het instellen vanhet volume van de koptelefoon.
Voor een optimaal gebruik van dekoptelefoon dient u deze correct opuw hoofd af te stellen, de juiste fre-quentie te zoeken door middel vandraaiknop Den vervolgens het juiste
volume in te stellen door middel vandraaiknop E.
PRAKTISCHE INFORMATIE
158
De bovenzijde van het beeldscherm bevat de volgende toetsen: 1.
Toets "POWER" voor het aan- en uitzetten van het beeldscherm.
2. Toets "FUNC" voor het kiezen
van de aansluiting AV1 of AV2.
3. Toets "WIDE" voor keuze van deweergavegrootte (normaal, volle-dig scherm, breedbeeld, bios-coop).
4. Toets "MENU" voor keuze van demenu's en instellingen.
5. Toetsen " " en " " voor het wij-
zigen van de instellingen.
Met behulp van de toetsen 4en 5kunt
u de lichtsterkte, het contrast en dekleuren instellen... Lees voor meer informatie de gebruiks- handleidingen "Gebruik van het beeldscherm" en "7 inch LCD kleurenscherm VMA8582".

14-04-2003
PRAKTISCHE INFORMATIE159

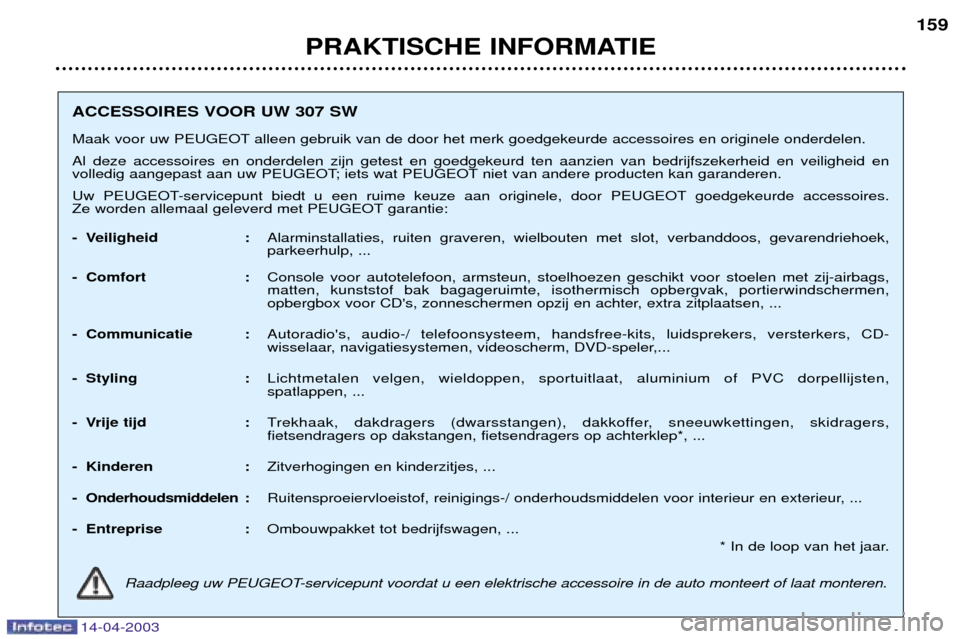

ACCESSOIRES VOOR UW 307 SW
Maak voor uw PEUGEOT alleen gebruik van de door het merk goedgekeurde accessoires en originele onderdelen. Al deze accessoires en onderdelen zijn getest en goedgekeurd ten aanzien van bedrijfszekerheid en veiligheid en
volledig aangepast aan uw PEUGEOT; iets wat PEUGEOT niet van andere producten kan garanderen.
Uw PEUGEOT-servicepunt biedt u een ruime keuze aan originele, door PEUGEOT goedgekeurde accessoires.
Ze worden allemaal geleverd met PEUGEOT garantie:
- Veiligheid :
Alarminstallaties, ruiten graveren, wielbouten met slot, verbanddoos, gevarendriehoek, parkeerhulp, ...
- Comfort : Console voor autotelefoon, armsteun, stoelhoezen geschikt voor stoelen met zij-airbags,matten, kunststof bak bagageruimte, isothermisch opbergvak, portierwindschermen,
opbergbox voor CD's, zonneschermen opzij en achter, extra zitplaatsen, ...
- Communicatie : Autoradio's, audio-/ telefoonsysteem, handsfree-kits, luidsprekers, versterkers, CD-
wisselaar, navigatiesystemen, videoscherm, DVD-speler,...
- Styling : Lichtmetalen velgen, wieldoppen, sportuitlaat, aluminium of PVC dorpellijsten,
spatlappen, ...
- Vrije tijd : Trekhaak, dakdragers (dwarsstangen), dakkoffer, sneeuwkettingen, skidragers, fietsendragers op dakstangen, fietsendragers op achterklep*, ...
- Kinderen : Zitverhogingen en kinderzitjes, ...
- Onderhoudsmiddelen : Ruitensproeiervloeistof, reinigings-/ onderhoudsmiddelen voor interieur en exterieur, ...
- Entreprise : Ombouwpakket tot bedrijfswagen, ...
* In de loop van het jaar.
Raadpleeg uw PEUGEOT-servicepunt voordat u een elektrische accessoire in de auto monteert of laat monteren.

14-04-2003

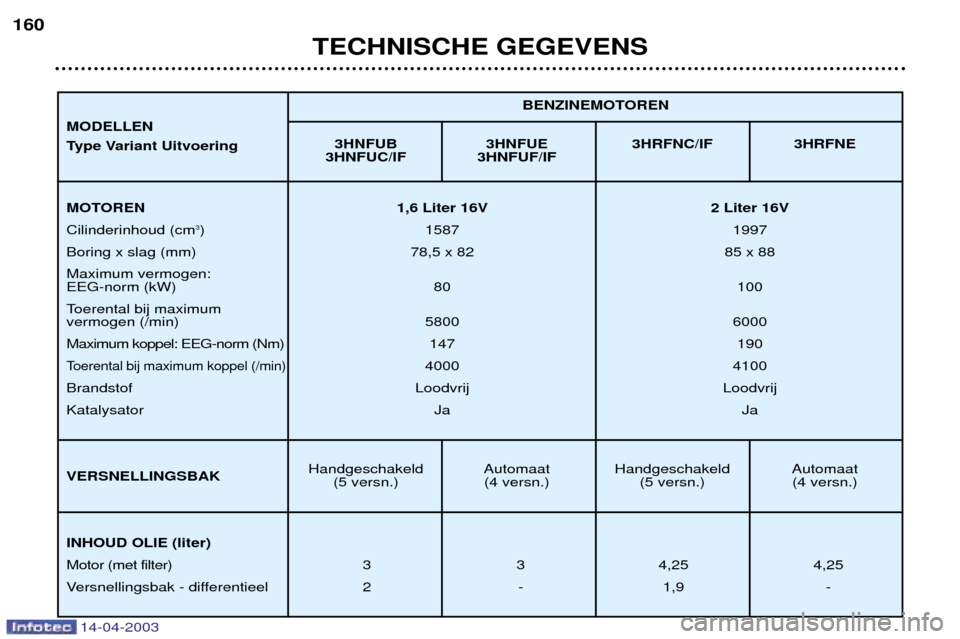

TECHNISCHE GEGEVENS
160
3HNFUB 3HNFUE 3HRFNC/IF 3HRFNE
3HNFUC/IF 3HNFUF/IF
Handgeschakeld Automaat Handgeschakeld Automaat (5 versn.) (4 versn.) (5 versn.) (4 versn.) BENZINEMOTOREN
MOTOREN 1,6 Liter 16V 2 Liter 16V Cilinderinhoud (cm
3
) 1587 1997
Boring x slag (mm) 78,5 x 82 85 x 88Maximum vermogen: EEG-norm (kW) 80100
Toerental bij maximum
vermogen (/min) 5800 6000
Maximum koppel: EEG-norm (Nm) 147 190
Toerental bij maximum koppel (/min)40004100
Brandstof LoodvrijLoodvrij
Katalysator JaJa
INHOUD OLIE (liter)
Motor (met filter) 3 3 4,25 4,25
Versnellingsbak - differentieel 2 - 1,9 -
MODELLEN
Type Variant Uitvoering VERSNELLINGSBAK

14-04-2003

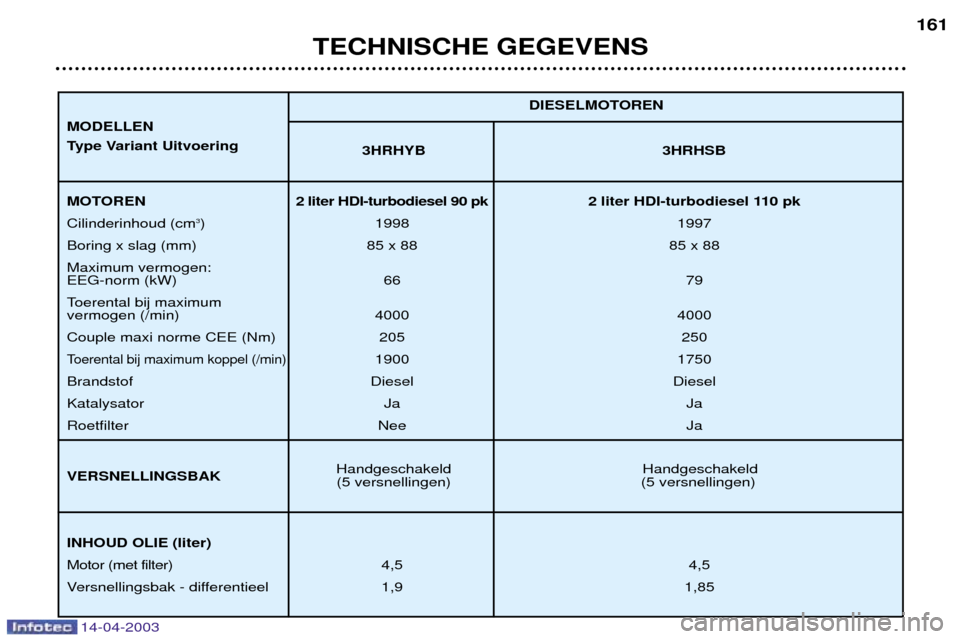

TECHNISCHE GEGEVENS161
3HRHYB 3HRHSB
Handgeschakeld Handgeschakeld (5 versnellingen) (5 versnellingen) DIESELMOTOREN
MOTOREN 2
liter HDI-turbodiesel 90 pk 2 liter HDI-turbodiesel 110 pk
Cilinderinhoud (cm 3
) 1998 1997
Boring x slag (mm) 85 x 88 85 x 88 Maximum vermogen:
EEG-norm (kW) 66 79
Toerental bij maximum
vermogen (/min) 4000 4000
Couple maxi norme CEE (Nm) 205 250
Toerental bij maximum koppel (/min)19001750
Brandstof Diesel Diesel
Katalysator Ja Ja
Roetfilter Nee Ja
INHOUD OLIE (liter)
Motor (met filter) 4,5 4,5
Versnellingsbak - differentieel 1,9 1,85
MODELLEN
Type Variant Uitvoering VERSNELLINGSBAK

14-04-2003

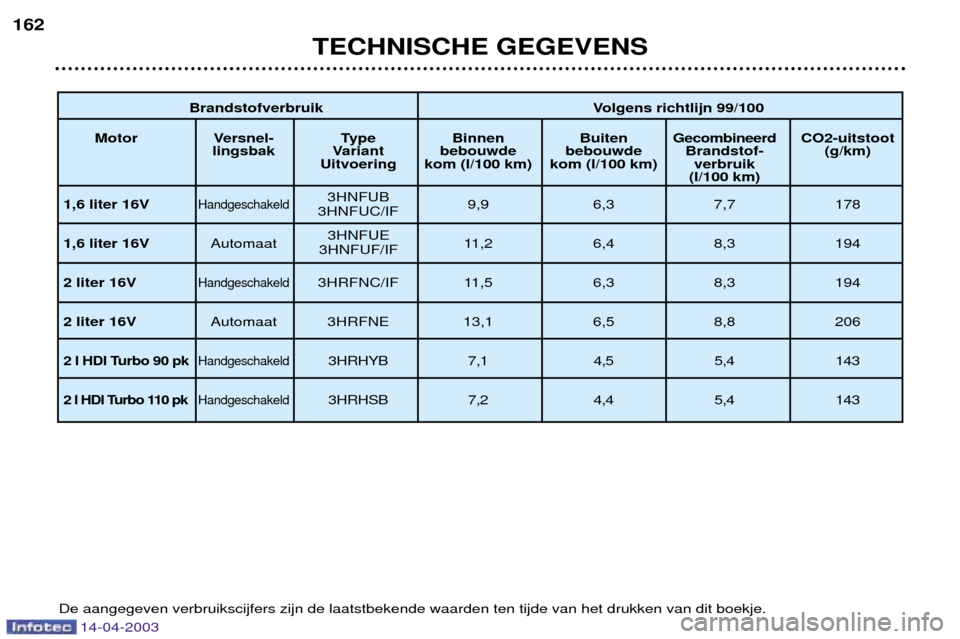

Brandstofverbruik Volgens richtlijn 99/100
Motor Versnel- Type Binnen Buiten GecombineerdCO2-uitstoot
lingsbak Variant bebouwde bebouwde Brandstof- (g/km) Uitvoering kom (l/100 km) kom (l/100 km) verbruik (l/100 km)
1,6 liter 16V
Handgeschakeld9,9 6,3 7,7 178
1,6 liter 16V Automaat 11,2 6,4 8,3 194
2 liter 16V
Handgeschakeld3HRFNC/IF 11,5 6,3 8,3 194
2 liter 16V Automaat 3HRFNE 13,1 6,5 8,8 206
2 l HDI Turbo 90 pkHandgeschakeld3HRHYB 7,1 4,5 5,4 143
2 l HDI Turbo 110 pkHandgeschakeld3HRHSB 7,2 4,4 5,4 143
TECHNISCHE GEGEVENS
162
De aangegeven verbruikscijfers zijn de laatstbekende waarden ten tijde van het drukken van dit boekje. 3HNFUB
3HNFUC/IF
3HNFUE
3HNFUF/IF
