Peugeot 307 SW 2003 Vodič za korisnike (in Croatian)

14-04-2003
AKUMULATOR
Punjenje akumulatora punjačem:
- odvojite akumulator,
- pridržavajte se uputa proizvođača punjača,
- pri ponovnom spajanju akumulatora, počnite od stezaljke (–),
- provjerite čistoću elektroda i stezaljki. Ako su prekrivene sulfatom (bjelkaste ilizelenkaste naslage), skinite ih i očistite.
Pokretanje pomoću drugog akumulatora:
- crvenim kablom povežite stezaljke plusa (+) oba akumulatora,
- jedan kraj zelenog ili crnog kabla spojite na stezaljku minusa (–) pomoćnog akumulatora,
- drugi kraj zelenog ili crnog kabla spojite na masu vozila u kvaru, što je moguće dalje od akumulatora.
Djelujte na elektropokretač, pustite da motor radi.
Pričekajte da motor počne raditi na malom broju okretaja i odvojite kablove.
PRAKTIČNE INFORMACIJE 153

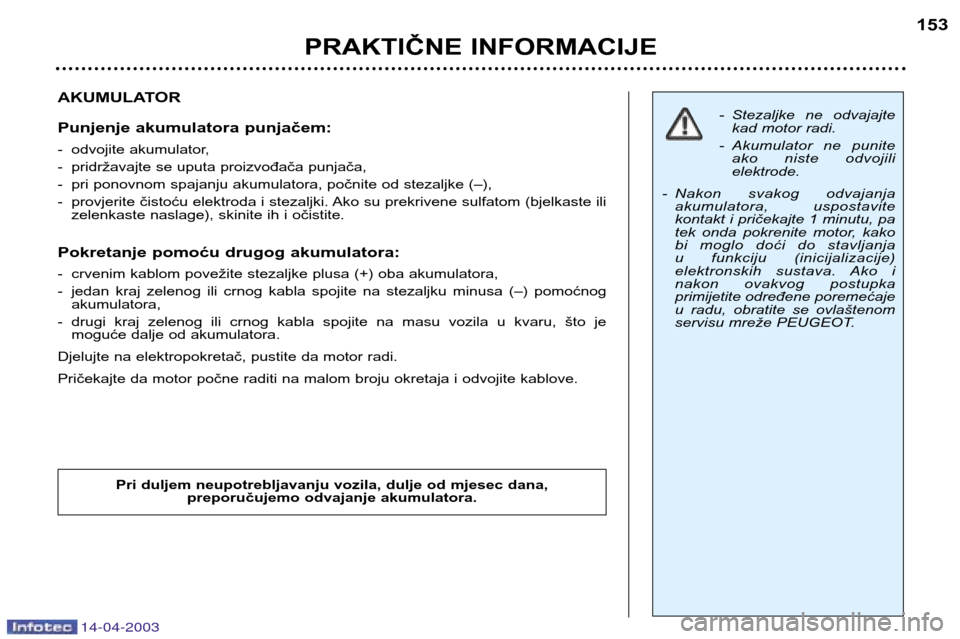

- Stezaljke ne odvajajte
kad motor radi.
- Akumulator ne punite ako niste odvojili elektrode.
- Nakon svakog odvajanja akumulatora, uspostavite
kontakt i pričekajte 1 minutu, pa
tek onda pokrenite motor, kako
bi moglo doći do stavljanja
u funkciju (inicijalizacije)
elektronskih sustava. Ako i
nakon ovakvog postupka primijetite određene poremećaje
u radu, obratite se ovlaštenom
servisu mreže PEUGEOT.
Pri duljem neupotrebljavanju vozila, dulje od mjesec dana, preporučujemo odvajanje akumulatora.

14-04-2003
VUČA VAŠEG VOZILA
Bez dizanja (sva četiri kotača na tlu)
Uvijek upotrebljavajte vučnu šipku.

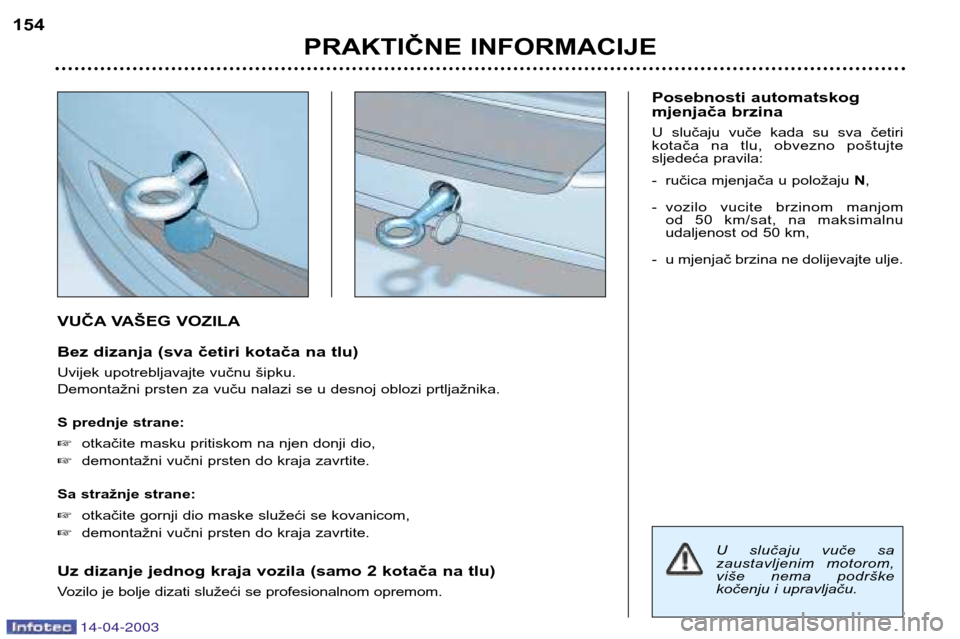

Demontažni prsten za vuču nalazi se u desnoj oblozi prtljažnika.
S prednje strane: otkačite masku pritiskom na njen donji dio,
 demontažni vučni prsten do kraja zavrtite.
Sa stražnje strane: otkačite gornji dio maske služeći se kovanicom,
 demontažni vučni prsten do kraja zavrtite.
Uz dizanje jednog kraja vozila (samo 2 kotača na tlu)
Vozilo je bolje dizati služeći se profesionalnom opremom. Posebnosti automatskog
mjenjača brzina
U slučaju vuče kada su sva četiri
kotača na tlu, obvezno poštujte
sljedeća pravila:
- ručica mjenjača u položaju
N,
- vozilo vucite brzinom manjom od 50 km/sat, na maksimalnu
udaljenost od 50 km,
- u mjenjač brzina ne dolijevajte ulje.
PRAKTIČNE INFORMACIJE
154
U slučaju vuče sa
zaustavljenim motorom,
više nema podrške
kočenju i upravljaču.

14-04-2003
VUČA PRIKOLICE,
KAMPKUĆICE, ČAMCA...
Upotrebljavajte samo originalne
PEUGEOTOVE vučne naprave koje
su bile isprobane i službeno
prihvaćene već pri osmišljavanju
vašeg vozila.
Postavljanje ove naprave prepustite
servisu mreže PEUGEOT.
Vaše je vozilo prvenstveno
predviđeno za prijevoz osoba i
prtljage, ali možete ga upotrijebiti i za
vuču prikolice.
Vozilo koje vuče prikolicu izloženo je
značajnijim naporima, a od vozača
zahtijeva posebnu pažnju.
Gustoća se zraka smanjuje s
visinom što umanjuje radne osobine
motora. Najveće vučno opterećenje
treba smanjiti za 10% na svakih
1000 metara nadmorske visine.Savjeti za vožnju
Razmještaj tereta:
terete u prikolici
tako razmjestite da se najteži
predmeti nalaze što bliže osovini i
da se opterećenje kraka približi
maksimalno dozvoljenoj vrijednosti,
pazeći da je, ipak, ne prekoračite. Hlađenje: vuča prikolice na usponu
povećava temperaturu rashladne
tekućine motora.
Kako ventilator radi na struju, njegov
kapacitet hlađenja ne ovisi o
opterećenju motora.
Dapače, služite se višim stupnjem
prijenosa da smanjite broj okretaja
motora i smanjite brzinu.
Najveće dozvoljeno vučno
opterećenje na duljim usponima
ovisi o nagibu uspona i o vanjskoj temperaturi.
U svakom slučaju, obratite pažnju na
temperaturu rashladne tekućinemotora.
U slučaju da se upali pokazivač
uzbune, čim prije se zaustavite i
prekinite rad motora. Gume:
provjerite tlak u gumama, na
vozilu i prikolici, pridržavajući se
preporučenih vrijednosti. Kočnice: prilikom vuče, povećava
se zaustavni put. Svjetla: provjerite svjetla na
prikolici.
Bočni vjetar: vodite računa o
povećanoj osjetljivosti na bočni
vjetar.
PRAKTIČNE INFORMACIJE 155

14-04-2003

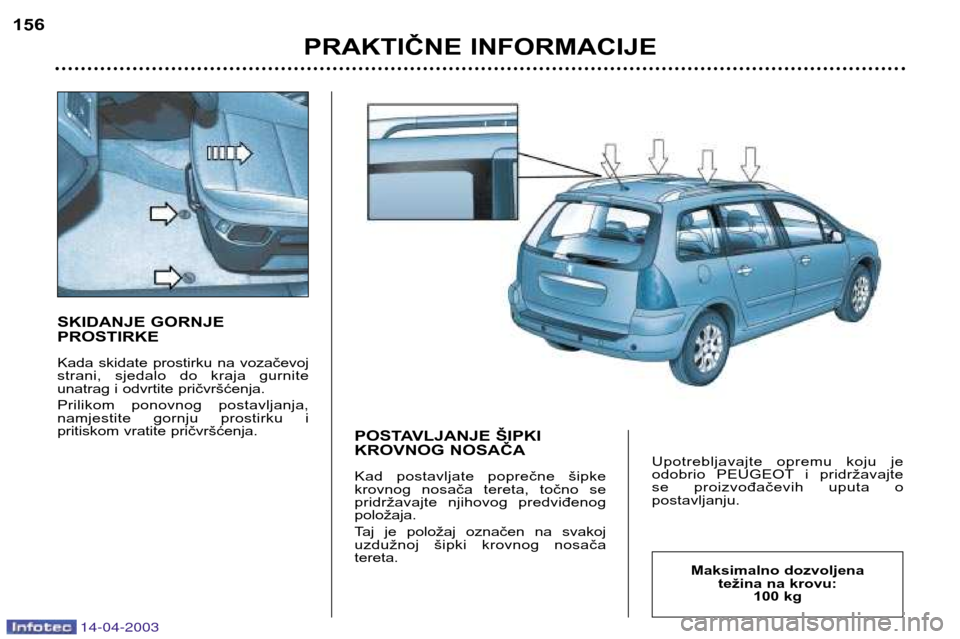

SKIDANJE GORNJE PROSTIRKE
Kada skidate prostirku na vozačevoj
strani, sjedalo do kraja gurnite
unatrag i odvrtite pričvršćenja.
Prilikom ponovnog postavljanja,
namjestite gornju prostirku i
pritiskom vratite pričvršćenja.POSTAVLJANJE ŠIPKI
KROVNOG NOSAČA
Kad postavljate poprečne šipke
krovnog nosača tereta, točno se
pridržavajte njihovog predviđenogpoložaja.
Taj je položaj označen na svakoj
uzdužnoj šipki krovnog nosača tereta.Upotrebljavajte opremu koju je
odobrio PEUGEOT i pridržavajte
se proizvođačevih uputa o postavljanju.
PRAKTIČNE INFORMACIJE
156
Maksimalno dozvoljena
težina na krovu: 100 kg

14-04-2003

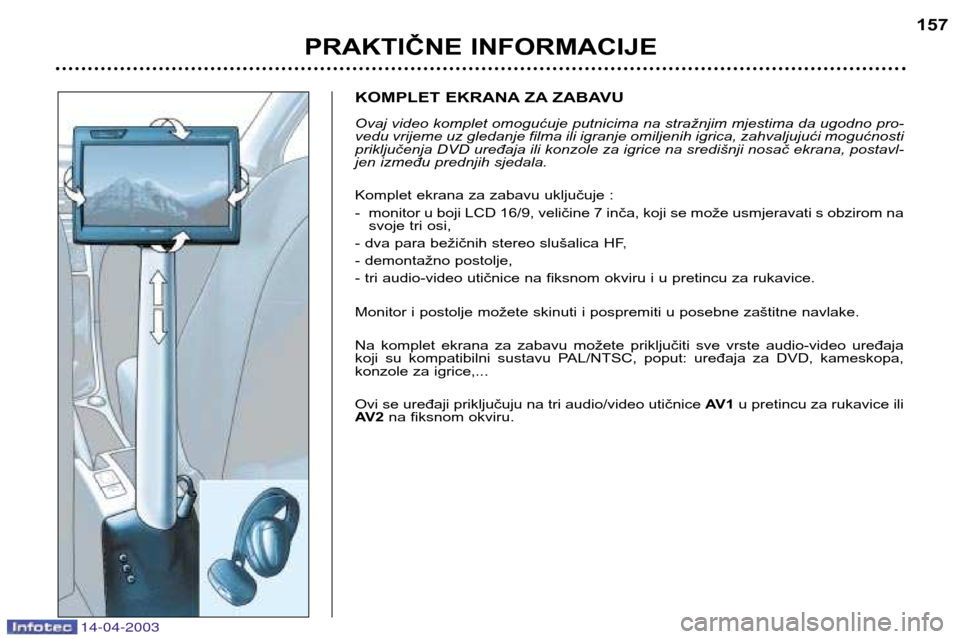

KOMPLET EKRANA ZA ZABAVU
Ovaj video komplet omogućuje putnicima na stražnjim mjestima da ugodno pro-
vedu vrijeme uz gledanje filma ili igranje omiljenih igrica, zahvaljujući mogućnosti
priključenja DVD uređaja ili konzole za igrice na središnji nosač ekrana, postavl-
jen između prednjih sjedala.
Komplet ekrana za zabavu uključuje :
- monitor u boji LCD 16/9, veličine 7 inča, koji se može usmjeravati s obzirom nasvoje tri osi,
- dva para bežičnih stereo slušalica HF,
- demontažno postolje,
- tri audio-video utičnice na fiksnom okviru i u pretincu za rukavice.
Monitor i postolje možete skinuti i pospremiti u posebne zaštitne navlake.
Na komplet ekrana za zabavu možete priključiti sve vrste audio-video uređaja
koji su kompatibilni sustavu PAL/NTSC, poput: uređaja za DVD, kameskopa,
konzole za igrice,... Ovi se uređaji priključuju na tri audio/video utičnice AV 1u pretincu za rukavice ili
AV2 na fiksnom okviru.
PRAKTIČNE INFORMACIJE 157

14-04-2003

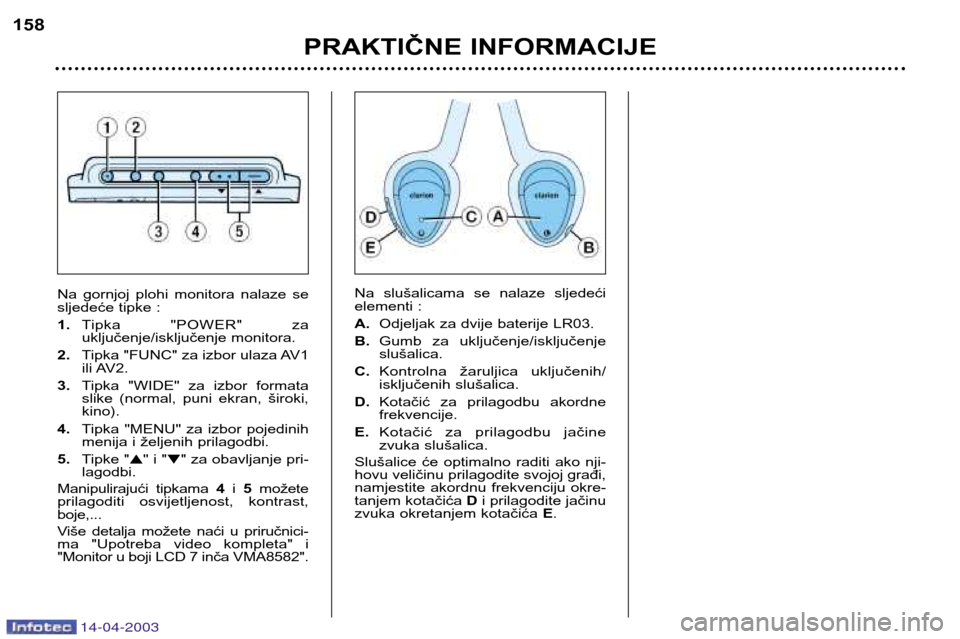

Na slušalicama se nalaze sljedeći
elementi : A.Odjeljak za dvije baterije LR03.
B. Gumb za uključenje/isključenje slušalica.
C. Kontrolna žaruljica uključenih/
isključenih slušalica.
D. Kotačić za prilagodbu akordnefrekvencije.
E. Kotačić za prilagodbu jačine
zvuka slušalica.
Slušalice će optimalno raditi ako nji-hovu veličinu prilagodite svojoj građi,
namjestite akordnu frekvenciju okre-tanjem kotačića Di prilagodite jačinu
zvuka okretanjem kotačića E.
PRAKTIČNE INFORMACIJE
158
Na gornjoj plohi monitora nalaze se
sljedeće tipke : 1.
Tipka "POWER" za
uključenje/isključenje monitora.
2. Tipka "FUNC" za izbor ulaza AV1
ili AV2.
3. Tipka "WIDE" za izbor formata
slike (normal, puni ekran, široki,kino).
4. Tipka "MENU" za izbor pojedinih
menija i željenih prilagodbi.
5. Tipke " " i " " za obavljanje pri-
lagodbi.
Manipulirajući tipkama 4i 5 možete
prilagoditi osvijetljenost, kontrast,boje,...
Više detalja možete naći u priručnici-
ma "Upotreba video kompleta" i
"Monitor u boji LCD 7 inča VMA8582".

14-04-2003
PRAKTIČNE INFORMACIJE159

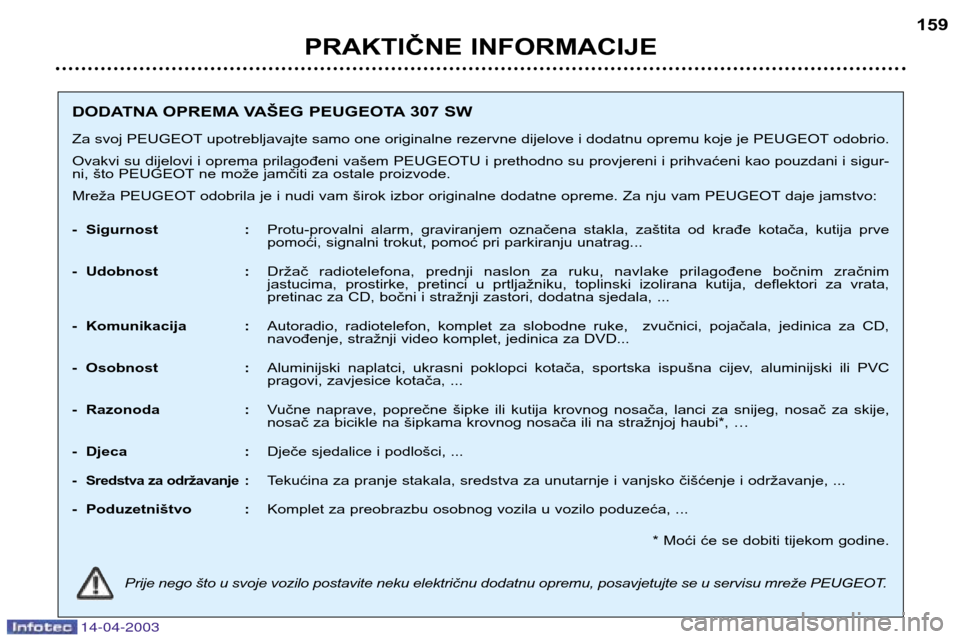

DODATNA OPREMA VAŠEG PEUGEOTA 307 SW
Za svoj PEUGEOT upotrebljavajte samo one originalne rezervne dijelove i dodatnu opremu koje je PEUGEOT odobrio.
Ovakvi su dijelovi i oprema prilagođeni vašem PEUGEOTU i prethodno su provjereni i prihvaćeni kao pouzdani i sigur-
ni, što PEUGEOT ne može jamčiti za ostale proizvode.
Mreža PEUGEOT odobrila je i nudi vam širok izbor originalne dodatne opreme. Za nju vam PEUGEOT daje jamstvo:
- Sigurnost :
Protu-provalni alarm, graviranjem označena stakla, zaštita od krađe kotača, kutija prve
pomoći, signalni trokut, pomoć pri parkiranju unatrag...
- Udobnost : Držač radiotelefona, prednji naslon za ruku, navlake prilagođene bočnim zračnim
jastucima, prostirke, pretinci u prtljažniku, toplinski izolirana kutija, deflektori za vrata,
pretinac za CD, bočni i stražnji zastori, dodatna sjedala, ...
- Komunikacija : Autoradio, radiotelefon, komplet za slobodne ruke, zvučnici, pojačala, jedinica za CD,
navođenje, stražnji video komplet, jedinica za DVD...
- Osobnost : Aluminijski naplatci, ukrasni poklopci kotača, sportska ispušna cijev, aluminijski ili PVC
pragovi, zavjesice kotača, ...
- Razonoda : Vučne naprave, poprečne šipke ili kutija krovnog nosača, lanci za snijeg, nosač za skije,
nosač za bicikle na šipkama krovnog nosača ili na stražnjoj haubi*, …
- Djeca : Dječe sjedalice i podlošci, ...
- Sredstva za održavanje :Tekućina za pranje stakala, sredstva za unutarnje i vanjsko čišćenje i održavanje, ...
- Poduzetništvo : Komplet za preobrazbu osobnog vozila u vozilo poduzeća, ...
* Moći će se dobiti tijekom godine.
Prije nego što u svoje vozilo postavite neku električnu dodatnu opremu, posavjetujte se u servisu mreže PEUGEOT.

14-04-2003

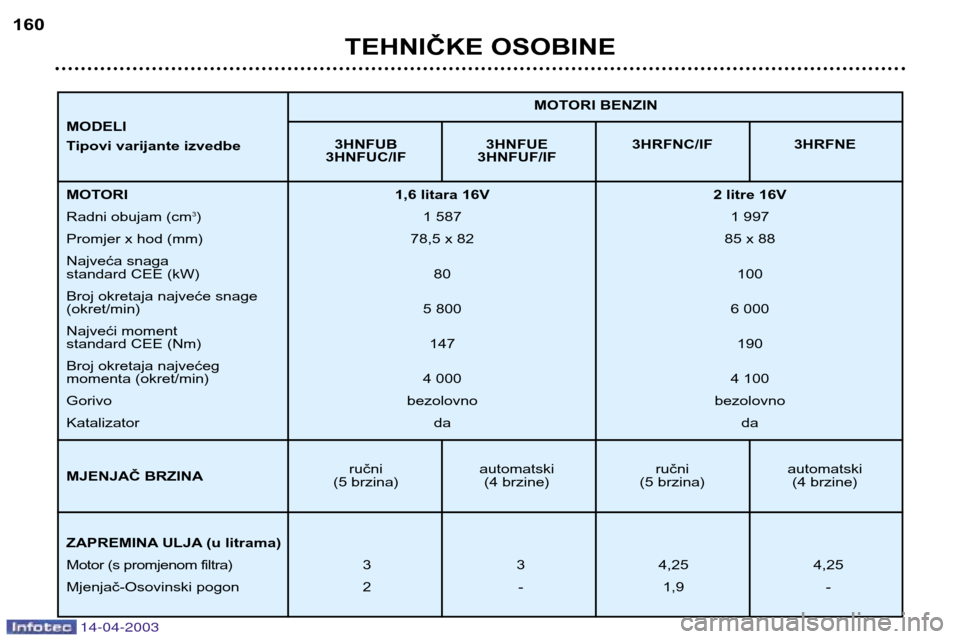

TEHNIČKE OSOBINE
160
3HNFUB 3HNFUE 3HRFNC/IF 3HRFNE
3HNFUC/IF 3HNFUF/IF
ručni automatski ručni automatski
(5 brzina) (4 brzine) (5 brzina) (4 brzine) MOTORI BENZIN
MOTORI
1,6 litara 16V 2 litre 16V
Radni obujam (cm 3
) 1 587 1 997
Promjer x hod (mm) 78,5 x 82 85 x 88 Najveća snaga
standard CEE (kW) 80 100
Broj okretaja najveće snage (okret/min) 5 8006 000
Najveći moment
standard CEE (Nm) 147 190
Broj okretaja najvećeg
momenta (okret/min) 4 000 4 100
Gorivo bezolovno bezolovno
Katalizator dada
ZAPREMINAULJA(u litrama)
Motor (s promjenom filtra) 3 3 4,25 4,25
Mjenjač-Osovinski pogon 2 - 1,9 -
MODELI
Tipovi varijante izvedbe MJENJAČ BRZINA

14-04-2003

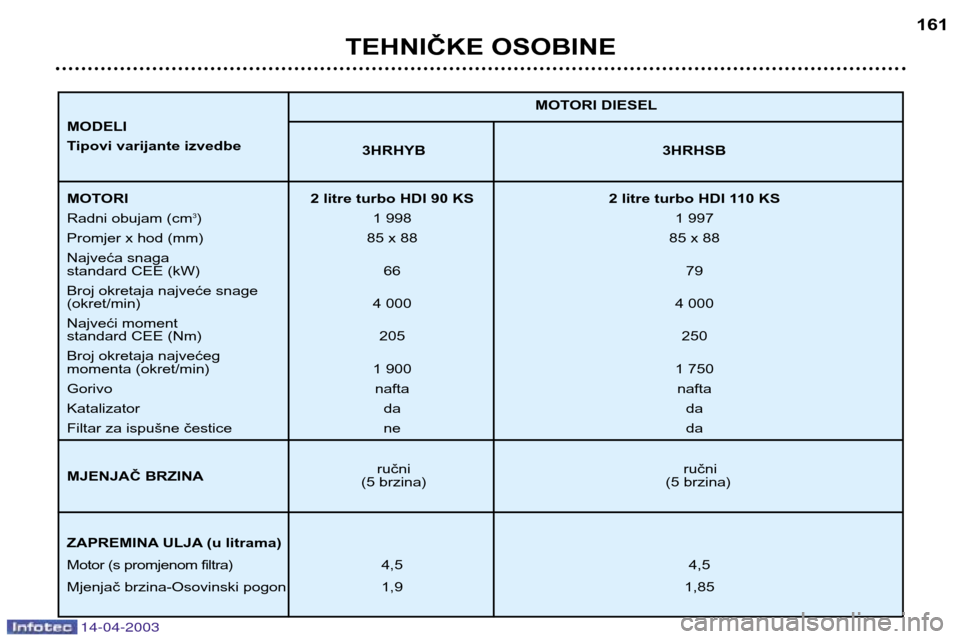

TEHNIČKE OSOBINE161
3HRHYB 3HRHSB
ručni ručni
(5 brzina) (5 brzina) MOTORI DIESEL
MOTORI 2 litre turbo HDI 90 KS 2 litre turbo HDI 110 KS Radni obujam (cm
3
) 1 998 1 997
Promjer x hod (mm) 85 x 88 85 x 88Najveća snaga
standard CEE (kW) 66 79
Broj okretaja najveće snage
(okret/min) 4 000 4 000
Najveći moment
standard CEE (Nm) 205 250
Broj okretaja najvećeg
momenta (okret/min) 1 900 1 750
Gorivo naftanafta
Katalizator da da
Filtar za ispušne čestice ne da
ZAPREMINAULJA(u litrama)
Motor (s promjenom filtra) 4,5 4,5
Mjenjač brzina-Osovinski pogon 1,9 1,85
MODELI
Tipovi varijante izvedbe MJENJAČ BRZINA

14-04-2003

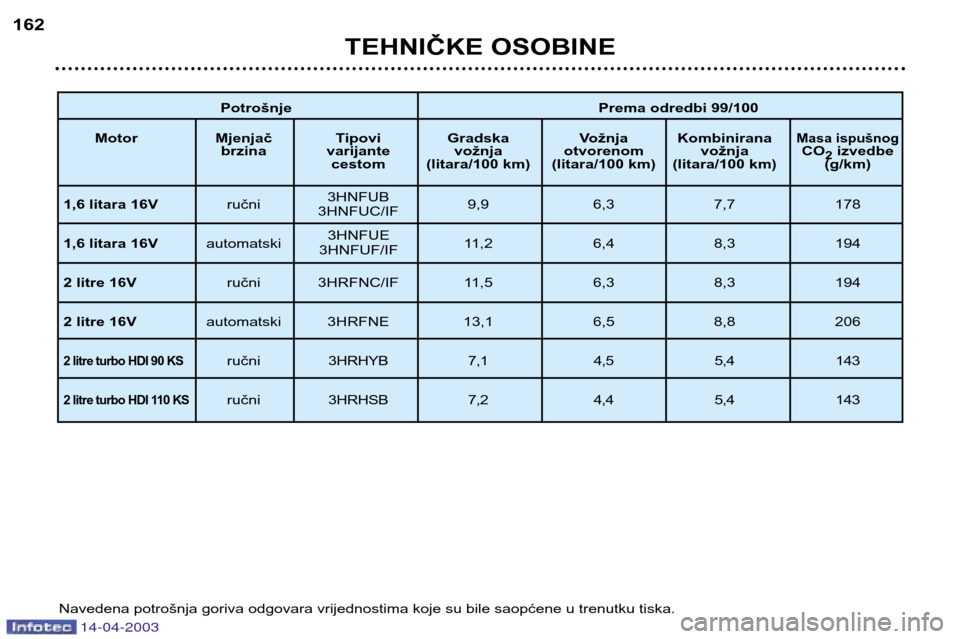

PotrošnjePrema odredbi 99/100
Motor Mjenjač Tipovi Gradska Vožnja Kombinirana
Masa ispušnogbrzina varijante vožnja otvorenom vožnja CO 2izvedbe
cestom (litara/100 km) (litara/100 km) (litara/100 km) (g/km)
1,6 litara 16V ručni 9,9 6,3 7,7 178
1,6 litara 16V automatski 11,2 6,4 8,3 194
2 litre 16V ručni 3HRFNC/IF 11,5 6,3 8,3 194
2 litre 16V automatski 3HRFNE 13,1 6,5 8,8 206
2 litre turbo HDI 90 KSručni3HRHYB 7,1 4,5 5,4 143
2 litre turbo HDI 110 KSručni3HRHSB 7,2 4,4 5,4 143
TEHNIČKE OSOBINE
162
Navedena potrošnja goriva odgovara vrijednostima koje su bile saopćene u trenutku tiska. 3HNFUB
3HNFUC/IF
3HNFUE
3HNFUF/IF
