Peugeot 308 2014 Manuale del proprietario (in Italian)

159
4
Guida
308_it_Chap04_conduite_ed02-2013
Mediante dei captatori situati nel paraurti, questa funzione segnala la vicinanza di qualsiasi ostacolo (persona, veicolo, albero, barriera...) che entra nel campo di rilevazione. Alcuni tipi di ostacolo (paletto, cartello di segnalazione di cantiere stradale...) rilevati all'inizio non lo saranno più a fine manovra a causa della presenza di zone cieche.

Assistenza al parcheggio
Questa funzione non può in nessun caso sostituire l'attenzione e la responsabilità del guidatore.
L'attivazione si ottiene con l'inserimento della retromarcia. È accompagnata da un segnale acustico. L'interruzione si ottiene al disinserimento della retromarcia.
Assistenza sonora
L'informazione di prossimità è data da un segnale acustico discontinuo, la cui frequenza aumenta con l'avvicinarsi del veicolo all'ostacolo. Il suono diffuso dall'altoparlante (destro o sinistro) permette di individuare da quale lato è situato l'ostacolo. Quando la distanza "veicolo/ostacolo" diventa inferiore ad una trentina di centimetri, il segnale
sonoro diventa continuo.
Assistenza al parcheggio
posteriore
Assistenza grafi ca
Completa il segnale sonoro mediante la visualizzazione sul display o sul quadro strumenti di trattini, sempre più vicini al veicolo. Quando il veicolo è molto vicino all'ostacolo appare il simbolo di "Pericolo".

160
Guida
308_it_Chap04_conduite_ed02-2013
Assistenza al parcheggio
anteriore
Il suono diffuso dall'altoparlante (anteriore o posteriore) permette di individuare se l'ostacolo si trova davanti o dietro al veicolo.
La funzione verrà disattivata automaticamente in caso di traino di un rimorchio o di montaggio di un portabicicletta (veicolo equipaggiato di gancio traino o di portabicicletta omologato da PEUGEOT).
In presenza di brutto tempo o in inverno, accertarsi che i sensori non siano ricoperti da fango, brina o neve. All'inserimento della retromarcia, un segnale acustico (bip lungo) indica che i sensori possono essere coperti. Alcuni rumori (provocati da moto, camion, martello pneumatico...) possono attivare i segnali acustici dell'assistenza al parcheggio.
A complemento dell'assistenza al parcheggio posteriore, l'assistenza al parcheggio anteriore si attiva non appena un ostacolo viene rilevato davanti al veicolo e se la velocità dello stesso rimane inferiore a 10 km/h. L'assistenza al parcheggio anteriore si interrompe, se il veicolo si ferma per almeno tre secondi in marcia in avanti, se non è rilevato alcun ostacolo o quando la velocità supera i 10 km/h.
Disattivazione / Attivazione dell'assistenza al parcheggio anteriore e posteriore
Anomalia di funzionamento
In caso di malfunzionamento del sistema, all'inserimento della retromarcia, questa spia si accende sul quadro strumenti e/o appare un messaggio, accompagnato da un segnale acustico (bip breve).
Rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
La disattivazione della funzione avviene passando dal menu " Assistenza alla guida ", del display touch screen.
 Premere questo tasto. La spia sul tasto si accende.
Una nuova pressione di questo tasto riattiva la funzione. La spia del tasto si spegne.

161
4
Guida
308_it_Chap04_conduite_ed02-2013

Telecamera di retromarcia
Pulire periodicamente la telecamera di retromarcia con un panno morbido e asciutto.
La telecamera di retromarcia si attiva automaticamente all'inserimento della retromarcia. Il Secondo la versione, l'immagine appare sul display touch screen o sul quadro strumenti.
La rappresentazione in sovrimpressione dei trattrini permette di aiutare nella manovra. Sono rappresentati come una traccia "al suolo" e non permettono di situare il veicolo rispetto a degli ostacoli alti (esempio : altri veicoli,...).
I trattini blu indicano la direzione generale
del veicolo (la differenza corrisponde alla larghezza del veicolo senza i retrovisori). Il trattino rosso indica la distanza a 30 cm circa dal limite del paraurti del veicolo. I trattini verdi indicano le distanze a 1 e 2 metri circa dal limite del paraurti posteriore del veicolo. Le curve azzurro turchese rappresentano i raggi di sterzata massima.
La telecamera di retromarcia non può in nessun caso sostituire l'attenzione e la responsabilità del guidatore.
La funzione telecamera di retromarcia può essere completata dall'assistenza al parcheggio.
L'apertura dello sportello del bagagliaio comporta la scomparsa della visualizzazione.
Lavaggio ad alta pressione Durante il lavaggio del veicolo, non dirigere la lancia a meno di 30 cm dall'ottica della telecamera.

162
Guida
308_it_Chap04_conduite_ed02-2013

Park Assist
Questo sistema apporta un'assistenza attiva al parcheggio che rileva uno spazio per il parcheggio poi pilota il sistema dello sterzo per parcheggiarsi in questo spazio. Comanda lo sterzo mentre il guidatore gestisce l'accelerazione, la frenata, le marce e la frizione (cambio manuale). Durante le fasi d'entrata e d'uscita dal parcheggio, il sistema
fornisce delle informazioni visive e sonore al guidatore al fine di rendere più sicure le sue manovre. Possono rendersi necessarie più manovre di marcia in avanti o in retromarcia.
Durante le fasi di manovra, il volante effettua delle rotazioni veloci : non trattenere il volante, non mettere le mani tra le razze del volante e prestare attenzione se si indossano abiti lunghi, sciarpe, zainetti... Rischio di ferirsi.
Quando il Park Assist è attivato, impedisce il passaggio in modalità STOP dello Stop & Start. In modalità STOP, l'attivazione del Park Assist riavvia il motore. Il sistema Park Assist non può, in nessun caso, sostituire l'attenzione e la responsabilità del guidatore. Il guidatore deve sempre prestare attenzione assicurandosi che lo spazio sia sempre libero durante tutta la manovra. In alcuni casi, i sensori possono non rilevare i piccoli ostacoli situati nei loro angoli morti.
In qualsiasi istante, il guidatore può riprendere il controllo dello sterzo afferrando il volante.
Il Park Assist apporta un'assistenza alle manovre seguenti :
- parcheggio "in parallelo"
- uscita dal parcheggio "in parallelo"
- parcheggio "a pettine"
Il Park Assist prende in carico l'assistenza per 4 cicli di manovre al massimo. La funzione si disattiva al termine di questi 4 cicli. Se si ritiene che il veicolo non sia ben parcheggiato, occorrerà riprendere il controllo dello sterzo per terminare la manovra.
La funzione Park Assist non può funzionare a motore spento.

163
4
Guida
308_it_Chap04_conduite_ed02-2013
Come effettuare le manovre e le istruzioni di guida appaiono sul quadro strumenti.
Controllare sempre attorno al veicolo prima di iniziare la manovra.
L'assistenza è disattivata : la visualizzazione di questo pittogramma indica che le manovre dello sterzo non sono più prese in carico dal sistema : occorre riprendere il controllo dello sterzo.
L'assistenza è attivata : la visualizzazione di questo pittogramma e di un limite di velocità indica che le manovre dello sterzo sono prese in carico dal sistema : non toccare il volante.
La funzione parcheggio assistito non è disponibile durante la fase di misura dello spazio disponibile. Interviene successivamente, durante le manovre per avvertire che il veicolo si avvicina ad un ostacolo : il segnale sonoro diventa continuato non appena la distanza, rispetto all'ostacolo è inferiore a trenta centimetri. Se è stata disattivata la funzione parcheggio assistito, sarà automaticamente riattivata durante le fasi di manovra assistita.
L'attivazione del Park Assist disattiva la funzione Sorveglianza degli angoli morti.

164
Guida
308_it_Chap04_conduite_ed02-2013

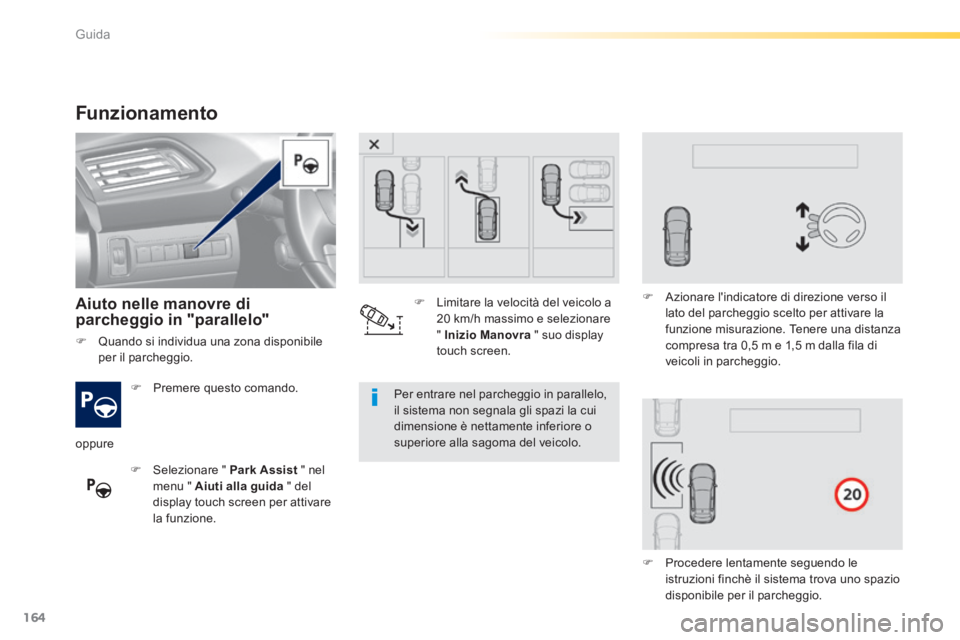

Funzionamento
Aiuto nelle manovre di parcheggio in "parallelo"
 Premere questo comando.
 Selezionare " Park Assist " nel menu " Aiuti alla guida " del display touch screen per attivare la funzione.
Per entrare nel parcheggio in parallelo, il sistema non segnala gli spazi la cui dimensione è nettamente inferiore o
superiore alla sagoma del veicolo. oppure
 Limitare la velocità del veicolo a 20 km/h massimo e selezionare " Inizio Manovra " suo display touch screen.
 Azionare l'indicatore di direzione verso il lato del parcheggio scelto per attivare la funzione misurazione. Tenere una distanza compresa tra 0,5 m e 1,5 m dalla fila di veicoli in parcheggio.
 Procedere lentamente seguendo le istruzioni finchè il sistema trova uno spazio
disponibile per il parcheggio.
 Quando si individua una zona disponibile per il parcheggio.

165
4
Guida
308_it_Chap04_conduite_ed02-2013
 Avanzare lentamente fino alla visualizzazione di un messaggio accompagnato da un segnale sonoro, che chiede d'inserire la retromarcia.
 Inserire la retromarcia, rilasciare il volante e avviare senza superare la velocità di 8 km/h.
 La manovra di parcheggio assistito è in corso. Senza superare la velocità di 8 km/h, effettuare le manovre d'avanzamento e di retromarcia, aiutandosi con le avvertenze della funzione "Assistenza al parcheggio", fino all'indicazione di fine manovra.
 Alla fine della manovra, la spia di funzionamento si spegne sul quadro strumenti, accompagnata da un messaggio e da un segnale sonoro. L'assistenza si disattiva : riprendere il comando del veicolo.

166
Guida
308_it_Chap04_conduite_ed02-2013
Aiuto nelle manovre d'uscita dal parcheggio "in parallelo"
 A veicolo fermo, premere questo comando al volante,
 Premere " Uscita da Manovra " sul display touch screen.
 Azionare l'indicatore di direzione verso il lato d'uscita scelto.  Inserire la retromarcia o la prima e rilasciare il volante.
 La manovra di parcheggio assistito è in corso. Senza superare la velocità di 5 km/h, effettuare le manovre d'avanzamento e di retromarcia aiutandosi con le avvertenze della funzione "Assistenza al parcheggio", fino all'indicazione di fine manovra.
La manovra è terminata quando l'assale anteriore è fuori dal parcheggio. Alla fine della manovra, la spia di funzionameto si spegne sul quadro strumenti, accompagnata da un messaggio e da un segnale sonoro. L'assistenza si disattiva : riprendere il comando del veicolo.
 Quando si vuole uscire da un parcheggio "in parallelo", avviare il motore.
oppure
 Selezionare " Park Assist " nel menu "Assistenza alla guida"del display touch screen per attivare la funzione.

167
4
Guida
308_it_Chap04_conduite_ed02-2013
 Dopo aver individuato uno spazio per il parcheggio, premere questo comando al volante,

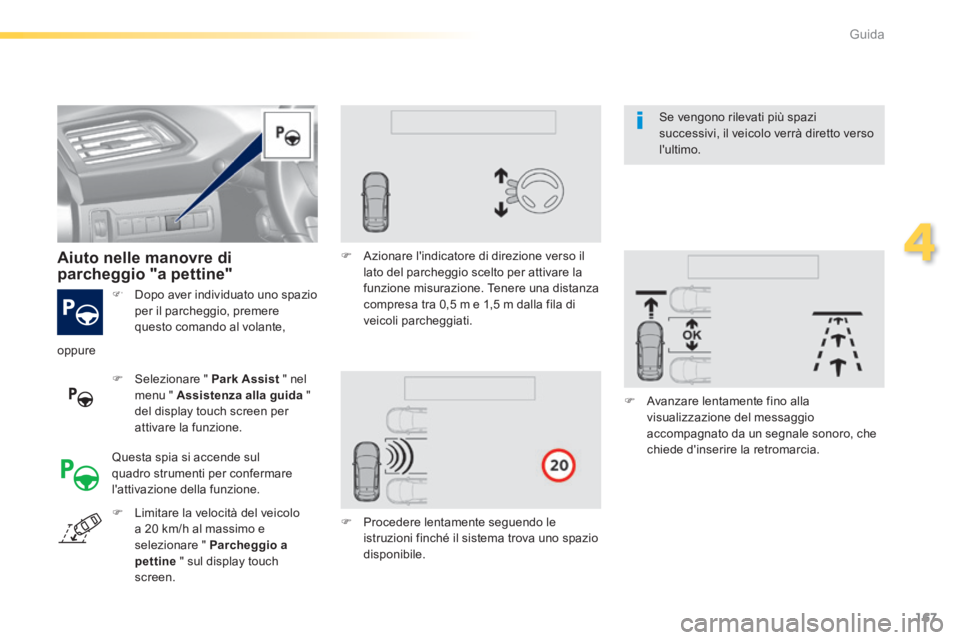

Aiuto nelle manovre di parcheggio "a pettine"
 Selezionare " Park Assist " nel menu " Assistenza alla guida " del display touch screen per attivare la funzione.
Questa spia si accende sul quadro strumenti per confermare l'attivazione della funzione.
 Azionare l'indicatore di direzione verso il lato del parcheggio scelto per attivare la funzione misurazione. Tenere una distanza compresa tra 0,5 m e 1,5 m dalla fila di veicoli parcheggiati.
 Procedere lentamente seguendo le
istruzioni finché il sistema trova uno spazio disponibile.
 Avanzare lentamente fino alla visualizzazione del messaggio
accompagnato da un segnale sonoro, che chiede d'inserire la retromarcia.
oppure
 Limitare la velocità del veicolo a 20 km/h al massimo e
selezionare " Parcheggio a pettine " sul display touch screen.
Se vengono rilevati più spazi successivi, il veicolo verrà diretto verso l'ultimo.

168
Guida
308_it_Chap04_conduite_ed02-2013
Durante la manovra di parcheggio "a pettine", la funzione Park Assist viene disattivata automaticamente non appena la parte posteriore del veicolo si avvicina a meno di 50 cm da un ostacolo.
 Inserire la retromarcia, rilasciare il volante e avviare senza superare la velocità di 8 km/h.
 La manovra di parcheggio assistito è in corso. Senza superare la velocità di 8 km/h, segure le istruzioni che appaiono sul
quadro strumenti aiutandosi con le avvertenze della funzione "Aiuto al parcheggio", fino all'indicazione di fine manovra.
Alla fine della manovra, la spia di funzionamento si spegne sul quadro strumenti, accompagnata da un messaggio e da un segnale sonoro. L'assistenza si disattiva : riprendere il controllo del veicolo.
Durante le manovre di parcheggio o di uscita da un parcheggio, può entrare in funzione la telecamera di retromarcia. Questa consente di sorvegliare meglio le zone attorno al veicolo, visualizzando delle informazioni complementari sul quadro strumenti (vedi rubrica corrispondente).
