Peugeot 308 2014 Návod k obsluze (in Czech)

239
7
Praktické informace
308_cs_Chap07_info pratiques_ed02-2013
Integrovaná boční směrová světla
Při potřebě výměny těchto žárovek se obraťte na servisní síť PEUGEOT nebo na kvalifikovanou autodílnu.
Při potřebě výměny elektroluminescenční diody LED se obraťte na servisní síť PEUGEOT nebo na kvalifikovanou autodílnu.
Světlomety do mlhy
 Demontujte ozdobný kryt zatažením za horní část (výřez).  Vyšroubujte dva šrouby pro vyjmutí bloku z jeho uložení.
 Odpojte konektor.  Vyšroubujte držák žárovky (otočte o 1/4 otáčky).  Vyjměte držák žárovky.  Vyměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném pořadí úkonů; ozdobný kryt namontujte z a t l a č e n í m .
Bodová světla na vnějších
zpětných zrcátkách

240
Praktické informace
308_cs_Chap07_info pratiques_ed02-2013
1. Obr ysová světla (elektroluminescenční diody LED).2. Zpětná světla (W16W).3. Směrová světla (PY21W jantarová bar va).4. Brzdová světla (elektroluminescenční diody LED).5. Světla do mlhy (P21W).
Zadní světla (hatchback)
Elektroluminescenční diody LED
Pro výměnu se obraťte na servis sítě PEUGEOT nebo na jiný odborný servis.
Zpětná světla, směrová světla (na blatnících)
 Odpojte konektor světla.  Vyšroubujte upevňovací matici světla.  Opatrně z vnější strany vyjměte světlo.  Vyšroubujte držák se žárovkou (otočte o 1/4 otáčky) a vyměňte žárovku. Při zpětné montáži postupujte v obráceném pořadí úkonů než při demontáži.
 Otevřete dveře zavazadlového prostoru a poté sejměte přístupový kryt.

241
7
Praktické informace
308_cs_Chap07_info pratiques_ed02-2013
 Vycvakněte dvě přístupová víka vlevo a vpravo.  Vyšroubujte šrouby umístěné v každém otvoru.  Vycvakněte obložení zavazadlového prostoru pro přístup ke konektoru světla.  Odpojte konektor světla.  Vyšroubujte upevňovací matici světla.  Opatrně z vnější strany vyjměte světlo.  Vyšroubujte držák se žárovkou (otočte o 1/4 otáčky) a vyměňte žárovku. Při zpětné montáži postupujte v obráceném pořadí úkonů než při demontáži.
Světla do mlhy (dveře zavazadlového prostoru)
 Otevřete dveře zavazadlového prostoru a poté sejměte velký plastový kryt.

242
Praktické informace
308_cs_Chap07_info pratiques_ed02-2013
Z a d n í s v ě t l a ( S W )
Elektroluminescenční diody LED
Pro výměnu se obraťte na servis sítě PEUGEOT nebo na jiný odborný servis.
Směrová světla (na blatnících)
 Otevřete dveře zavazadlového prostoru a poté sejměte přístupový kryt.  Vyšroubujte dvě upevňovací matice světla (doporučen je trubkový klíč).  Uvolněte příchytku a současně opatrně z vnější strany vyjměte světlo.
 Odpojte konektor světla.  Sejměte pěnové těsnění.  Vycvakněte držák žárovky stisknutím obou jazýčků.  Vyměňte žárovku. Při zpětné montáži postupujte v obráceném pořadí úkonů než při demontáži.
1. Obr ysová světla (elektroluminiscenční diody LED).2. Směrová světla (PY21W jantarová bar va).3. Brzdová světla (elektroluminiscenční diody LED).4. Zpětná světla (W16W).
5. Světla do mlhy (P21W).

243
7
Praktické informace
308_cs_Chap07_info pratiques_ed02-2013
Zpětná světla, světlo do mlhy (dveře zavazadlového prostoru)
 Otevřete dveře zavazadlového prostoru a poté sejměte přístupový kryt.
 Opatrně z vnější strany vyjměte světlo.  Odpojte konektor světla.  Světlo do mlhy: vycvakněte držák žárovky stisknutím obou jazýčků, poté žárovku vyměňte.  Zpětné světlo: otočte držák se žárovkou o čtvrt otáčky, poté žárovku vyměňte. Při zpětné montáži postupujte v obráceném pořadí úkonů než při demontáži.
 Vyšroubujte upevňovací matici světla.

244
Praktické informace
308_cs_Chap07_info pratiques_ed02-2013
Pro výměnu tohoto světla se obraťte na servisní síť PEUGEOT nebo na jiný odborný servis.
Třetí brzdové světlo (elektroluminiscenční diody - LED)
Osvětlení registrační značky (W5W)
Při zpětné montáži průhledný kryt zatlačením zaklapněte.
 Zasuňte tenký šroubovák do jednoho z otvorů vnějšího průhledného krytu.  Zatlačte směrem ven pro jeho vycvaknutí.  Sundejte průhledný kryt.  Vyměňte vadnou žárovku.

245
7
Praktické informace
308_cs_Chap07_info pratiques_ed02-2013
 Uvolněte víko přitažením jeho levého a poté pravého horního rohu.  Kompletně demontujte víko a otočte jej.

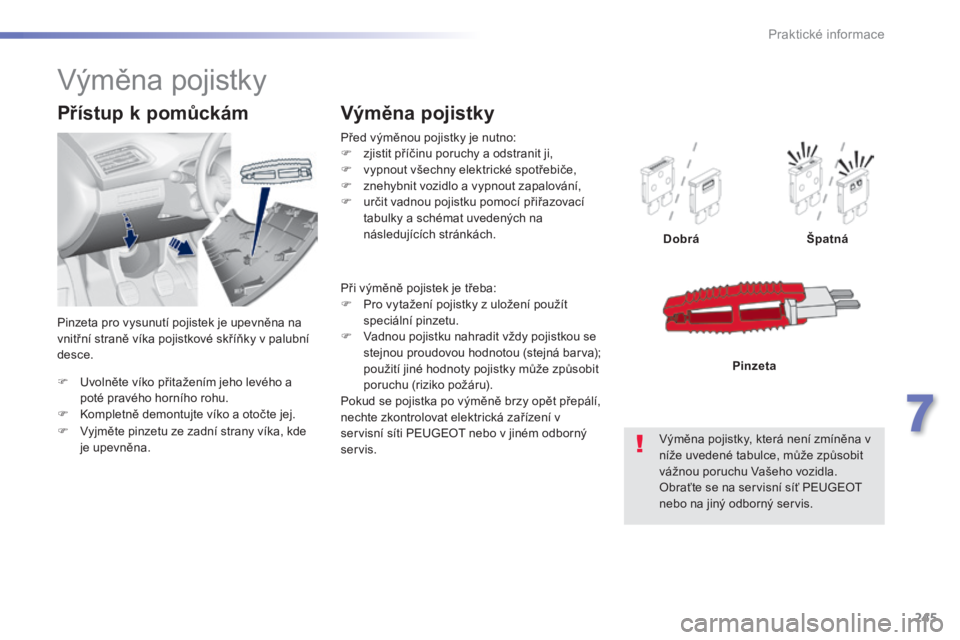

Přístup k pomůckám
Před výměnou pojistky je nutno:  zjistit příčinu poruchy a odstranit ji,  vypnout všechny elektrické spotřebiče,  znehybnit vozidlo a vypnout zapalování,  určit vadnou pojistku pomocí přiřazovací tabulky a schémat uvedených na následujících stránkách.
Výměna pojistky
DobráŠpatná
Výměna pojistky, která není zmíněna v níže uvedené tabulce, může způsobit vážnou poruchu Vašeho vozidla. Obraťte se na servisní síť PEUGEOT nebo na jiný odborný servis.
Pinzeta
V ý m ě n a p o j i s t k y
Při výměně pojistek je třeba:  Pro vytažení pojistky z uložení použít speciální pinzetu.  Vadnou pojistku nahradit vždy pojistkou se stejnou proudovou hodnotou (stejná barva); použití jiné hodnoty pojistky může způsobit poruchu (riziko požáru). Pokud se pojistka po výměně brzy opět přepálí, nechte zkontrolovat elektrická zařízení v servisní síti PEUGEOT nebo v jiném odborný servis.
 Vyjměte pinzetu ze zadní strany víka, kde j e u p e v n ě n a .
Pinzeta pro vysunutí pojistek je upevněna na vnitřní straně víka pojistkové skříňky v palubní desce.

246
Praktické informace
308_cs_Chap07_info pratiques_ed02-2013
PEUGEOT odmítá odpovědnost za náklady na opravu vozidla nebo za poruchy jeho funkce způsobené montáží doplňkového vybavení, které není dodáváno a doporučeno společností PEUGEOT a nebylo namontováno podle jejích předpisů, zejména je-li celková spotřeba dodatečně připojených přístrojů větší než 10 mA.
Montáž elektrického příslušenství
Elektrický obvod vozidla je navržen tak, aby mohl pracovat se sériovým a na přání montovaným vybavením. Před montáží dalšího vybavení nebo elektrických doplňků do vozidla se poraďte s pracovníky servisní sítě PEUGEOT nebo jiného odborného servisu.

247
7
Praktické informace
308_cs_Chap07_info pratiques_ed02-2013
Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části palubní desky (na levé straně).
Č . p o j i s t k y P r o u d ( A ) Funkce
F15 15 El. zásuvka pro příslušenství 12 V.
F16 15 Zapalovač cigaret.
F17 15 Autorádio.
F18 20 Autorádio (+ baterie).
Přístup k pojistkám
 Uvolněte víko přitažením jeho levého a
poté pravého horního rohu.
Verze 1 (FULL)

248
Praktické informace
308_cs_Chap07_info pratiques_ed02-2013
Verze 2 (ECO)
Č . p o j i s t k y P r o u d ( A ) Funkce
F6 A nebo B 15 Autorádio.
F13 10 Zapalovač cigaret.
F14 10 El. zásuvka pro příslušenství 12 V.
F28 A nebo B 15 Autorádio (+ baterie).
