Peugeot 308 2015 Instrukcja Obsługi (in Polish)

219
308_pl_Chap06_securite_ed01-2015
Instalacja fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa
Waga dziecka / orientacyjny wiek
Miejsce Poniżej 13
kg
(grupy 0
(b) i 0+)
Do ≈ 1
roku Od 9
do 18 kg
(grupa 1)
Od 1
do ≈ 3 latOd 15
do 25 kg
(grupa 2)
Od 3
do ≈ 6 latOd 22
do 36 kg
(grupa 3)
Od 6
do ≈ 10 lat
Przedni fotel pasażera (c)
- z podstawką podwyższającąU (R) U (R)U (R)U (R)
- bez podstawki podwyższającej
(przy wyprostowanym oparciu)U (R) U (R)U (R)U (R)
Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa, homologowanych jako uniwersalne (a) w zależności od wagi dziecka i miejsca w samochodzie.
Sedan
Siedzenia tylne boczne (d) UUUU
Siedzenie tylne środkowe (d) U (1)U (1) XX
SW
Siedzenia tylne boczne (d) UUUU
Siedzenie tylne środkowe (d) XXXX
6
Bezpieczeństwo

220
308_pl_Chap06_securite_ed01-2015
U: siedzenie dostosowane do instalacji fotelika
dziecięcego zapinanego za pomocą pasa
bezpieczeństwa i homologowanego jako
uniwersalny "tyłem do kierunku jazdy" i/lub
"przodem do kierunku jazdy".
U(R) :

j
ak U, fotel pojazdu powinien być
przesunięty maksymalnie do tyłu.
X :

m
iejsce nieprzystosowane do instalowania
fotelika dziecięcego z podanej grupy
wagowej. Zdemontować i schować
przedni zagłówek z fotela przed
zainstalowaniem fotelika dziecięcego

z oparciem na miejscu pasażera.
Założyć zagłówek zaraz po
zdemontowaniu fotelika.
(a)
f otelik dziecięcy uniwersalny: fotelik
dziecięcy, który może być zainstalowany we
wszystkich samochodach wyposażonych
w pasy bezpieczeństwa.
(b)

g
rupa 0: od urodzenia do 10 kg. Gondole
oraz łóżeczka samochodowe nie mogą być
instalowane na przednim fotelu pasażera.
(c)

z
apoznać się z przepisami obowiązującymi
w danym kraju przed montażem fotelika
dziecięcego na tym siedzeniu.
(d)

a
by zainstalować fotelik dziecięcy na tylnym
miejscu tyłem lub przodem do kierunku
jazdy, należy przesunąć do przodu przedni
fotel i wyprostować oparcie, aby zapewnić
odpowiednią ilość miejsca dla fotelika i nóg
dziecka.
(1)

f
otelika dziecięcego z podpórką nie należy
nigdy instalować na tylnym środkowym
siedzeniu pasażera.
Bezpieczeństwo

221
308_pl_Chap06_securite_ed01-2015
Samochód posiada homologację według najnowszych przepisów ISOFIX.
Wymienione poniżej siedzenia są wyposażone w odpowiednie mocowania ISOFIX.
Mocowania "ISOFIX"
Dotyczy to trzech zaczepów dla każdego
siedzenia.
-

D
wóch zaczepów A , umieszczonych
między oparciem a siedziskiem fotela
samochodu z oznakowaniem ISOFIX. -
J ednego zaczepu B, znajdującego się w
bagażniku (oznakowanego), zwanego TOP
TETHER , do mocowania górnego paska.
TOP TETHER umożliwia zamocowanie górnego
paska fotelików dziecięcych, które są w niego
wyposażone. W przypadku czołowego zderzenia
zaczep ten ogranicza przesunięcie fotelika
dziecięcego do przodu.
TOP TETHER jest usytuowany na podłodze
bagażnika za oparciem.
Nie używać zaczepów siatki bagażowej
(sedan) lub zaczepów mocujących (SW)
znajdujących się po bokach podłogi
bagażnika.
Te zaczepy są usytuowane za osłonami
(s e d a n).
Aby uzyskać do nich dostęp:
F

P
ociągnąć do przodu, aby zwolnić
osłonę, i obrócić ją do góry.
6
Bezpieczeństwo

222
308_pl_Chap06_securite_ed01-2015
Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie
zapewnia bezpieczeństwa dziecka
w przypadku kolizji. Należy ściśle przestrzegać zaleceń w zakresie
montażu zawartych w instrukcji instalacji
dołączonej do fotelika.
Aby zapoznać się z gamą fotelików dziecięcych
ISOFIX możliwych do zainstalowania
w samochodzie, należy zapoznać się z tabelą
podsumowującą rozmieszczenie fotelików
dziecięcych ISOFIX.
Aby przymocować fotelik dziecięcy do top
tether, należy:
-

Z

djąć i schować zagłówek fotela, na
którym będzie instalowany fotelik dziecięcy
(włożyć zagłówek zaraz po zdemontowaniu
fotelika).
-

P

rzełożyć pasek fotelika za górną częścią
oparcia fotela, umieszczając go pośrodku
między otworami trzpieni zagłówka.
-

P

rzymocować klamrę górnego paska do
zaczepu B .
-

N

apiąć pasek. Jeżeli pojazd wyposażony jest w koło
zapasowe jednakowe z pozostałymi
(standardowej wielkości), należy:
F

P
rzełożyć pasek i karabińczyk przez
podłogę bagażnika (przez otwór).
F
P
odnieść podłogę bagażnika.
F
W
yciągnąć górną skrzynkę znajdującą się
obok koła.
F
Z
aczepić karabińczyk i zaczep TOP
TETHER .
F U mieścić skrzynkę na swoim miejscu
i opuścić podłogę.
System mocowania ISOFIX zapewnia
niezawodny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Foteliki dziecięce ISOFIX wyposażone są
w dwa zamki, które można łatwo zamocować
na dwóch zaczepach A
.
Niektóre posiadają również górny pasek , który
łączy się z zaczepem B .
Bezpieczeństwo

223
308_pl_Chap06_securite_ed01-2015
Foteliki dziecięce ISOFIX zalecane przez PEUGEOT
Podczas instalacji fotelików dziecięcych należy przestrzegać wskazówek dotyczących montażu zawar tych w instrukcji montażu producenta fotelika.
"RÖMER Baby- Safe Plus i jego podstawa Baby- Safe Plus ISOFIX" (rozmiar: E)
Grupa 0+: od urodzenia do 13 kg
Montuje się "tyłem do kierunku jazdy" za pomocą podstawy ISOFIX mocowanej do zaczepów A .
Podstawa ma podpórkę z regulacją wysokości, która spoczywa na podłodze samochodu.
Ten fotelik można mocować za pomocą pasa bezpieczeństwa. W tym przypadku wykorzystuje
się tylko sam fotelik, mocując go do fotela samochodu trzypunktowym pasem bezpieczeństwa.
Baby P2C Midi i jego podstawa ISOFIX (rozmiar: D, C, A, B, B1 )
Grupa 1: od 9
do 18 kg
Montuje się "tyłem do kierunku jazdy" za pomocą podstawy ISOFIX mocowanej do zaczepów A .
Podstawa ma podpórkę z regulacją wysokości, która spoczywa na podłodze samochodu. Tego fotelika dziecięcego można także używać w pozycji "przodem do kierunku jazdy". Tego fotelika dziecięcego nie można mocować za pomocą pasa bezpieczeństwa. Zalecamy używanie fotelika w pozycji "tyłem do kierunku jazdy" do wieku 3
lat.
6
Bezpieczeństwo

224
308_pl_Chap06_securite_ed01-2015
Fotelik dziecięcy może być również instalowany na siedzeniach niewyposażonych w mocowania ISOFIX.
W takim wypadku należy go bezwzględnie przymocować do siedzenia trzypunktowym pasem bezpieczeństwa.
Ustawić przedni fotel pojazdu w taki sposób, aby stopy dziecka nie dotykały oparcia.RÖMER Duo Plus ISOFIX (rozmiar: B1
)
Grupa 1: od 9 do 18 kg
Instaluje się przodem do kierunku jazdy.
Mocowany jest do pierścieni A , jak również do pierścienia B, zwanego Top Tether,
za pomocą górnego pasa.
Trzy pozycje pochylenia kadłuba: siedząca, półleżąca i leżąca.
FAIR G 0/1 S i jego podstawa RWF B ISOFIX (rozmiar C)
Grupa 0+ i 1: od urodzenia do 18
kg
Instaluje się "tyłem do kierunku jazdy".
Instaluje się przy użyciu podstawy ISOFIX, którą mocuje się do zaczepów A .
6
położeń pochylenia kadłuba.
Używać podstawy ISOFIX tyłem do kierunku jazdy (RWF) typu B.
Tego fotelika dziecięcego można także używać w położeniu "przodem do kierunku jazdy" na miejscach niewyposażonych w zaczepy ISOFIX.
W tym przypadku kadłub należy obowiązkowo przymocować do fotela samochodu za pomocą trzypunktowego pasa bezpieczeństwa.
Podczas instalacji fotelików dziecięcych należy przestrzega ć wskazó wek dotyczących montażu zawar tych w instrukcji montażu producenta fotelika.
Bezpieczeństwo

225
308_pl_Chap06_securite_ed01-2015
Instalowanie fotelików dziecięcych ISOFIX
Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie, na
siedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą między A
i G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10
kg
(grupa 0)
Do około 6. miesiąca Poniżej 10
kg
(grupa 0) Poniżej 13
kg
(grupa 0+)
Do około 1. roku Od 9
do 18 kg (grupa 1)
Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIX Gondola"tyłem do kierunku
jazdy" "tyłem do
kierunku jazdy" "przodem do kierunku
jazdy"
Klasa rozmiaru ISOFIX F G C D E C D A B B1
Przedni fotel pasażera Nie ISOFIX
Sedan
Siedzenia tylne boczne IL- SU

(1+2) IL- SU

(3) IL- SU

(1) IL- SU

(3) IL- SU

(1) IUF

IL- SU
Siedzenie tylne środkowe Nie ISOFIX
SW
Siedzenia tylne boczne IL- SU

(1+2) IL- SU

(3) IL- SU

(1) IL- SU

(3) IL- SU

(1) IUF

IL- SU
Siedzenie tylne środkowe Nie ISOFIX
6
Bezpieczeństwo

226
308_pl_Chap06_securite_ed01-2015
IUF: siedzenie dostosowane do instalacji
fotelików dziecięcych I sofix Uniwersalnych
( F ) "Przodem do kierunku jazdy"
mocowanych za pomocą górnego pasa.
IL- SU :

s
iedzenie dostosowane do instalacji
fotelika dziecięcego I sofix (S)
Pół-( U)niwersalnego:
-

"
tyłem do kierunku jazdy", wyposażonego
w górny pas lub w podpórkę,
-

"
przodem do kierunku jazdy",
wyposażonego w podpórkę,
-

g
ondola wyposażona w górny pasek lub
podpórkę. Aby przymocować górny pas, należy
zapoznać się z informacjami w rubryce
"Mocowania ISOFIX".
(1)
P rzesunąć przedni fotel bez podstawki
podwyższającej z położenia pośredniego
do przodu o 1
ząbek. Fotel z podstawką
należy podnieść maksymalnie.
(2)

I
nstalacja gondoli na bocznym siedzeniu
blokuje dostęp do dwóch tylnych miejsc.
(3)

P
rzedni fotel z podstawką podwyższającą
należy ustawić na maksymalną wysokość.
Przesunąć przedni fotel bez podstawki
podwyższającej z położenia pośredniego
do przodu o 5
ząbków.Wyjąć i schować zagłówek przed
zainstalowaniem fotelika dziecięcego

z oparciem na miejscu pasażera.
Zamontować zagłówek zaraz po
zdemontowaniu fotelika.
Bezpieczeństwo

227
308_pl_Chap06_securite_ed01-2015

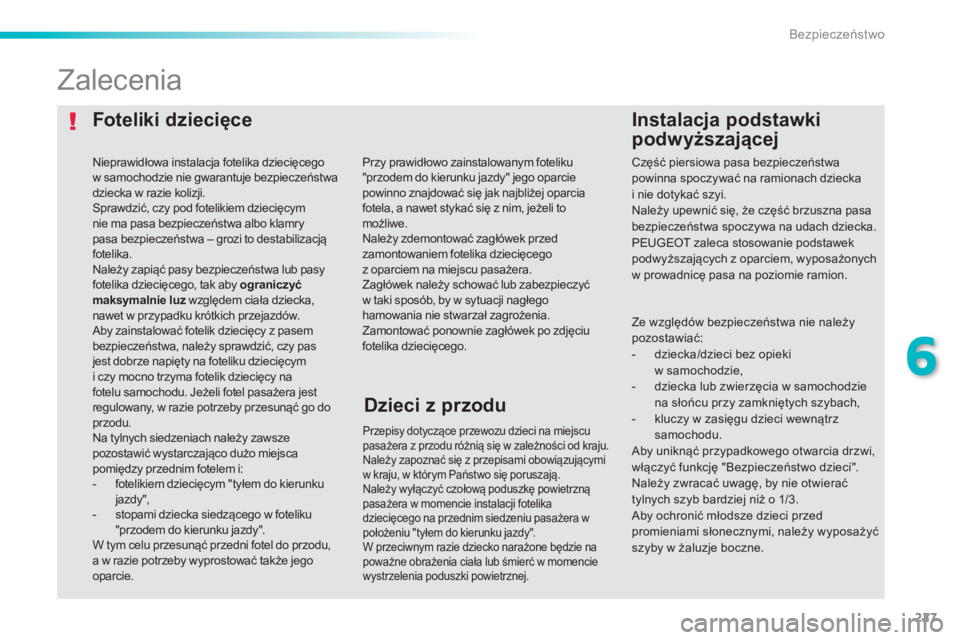

Foteliki dziecięceInstalacja podstawki
podwyższającej
Zalecenia
Przepisy dotyczące przewozu dzieci na miejscu
pasażera z przodu różnią się w zależności od kraju.
Należy zapoznać się z przepisami obowiązującymi
w kraju, w którym Państwo się poruszają.
Należy wyłączyć czołową poduszkę powietrzną
pasażera w momencie instalacji fotelika
dziecięcego na przednim siedzeniu pasażera w
położeniu "tyłem do kierunku jazdy".
W przeciwnym razie dziecko narażone będzie na
poważne obrażenia ciała lub śmierć w momencie
wystrzelenia poduszki powietrznej.
Przy prawidłowo zainstalowanym foteliku
"przodem do kierunku jazdy" jego oparcie
powinno znajdować się jak najbliżej oparcia
fotela, a nawet stykać się z nim, jeżeli to
możliwe.
Należy zdemontować zagłówek przed
zamontowaniem fotelika dziecięcego
z oparciem na miejscu pasażera.
Zagłówek należy schować lub zabezpieczyć
w taki sposób, by w sytuacji nagłego
hamowania nie stwarzał zagrożenia.
Zamontować ponownie zagłówek po zdjęciu
fotelika dziecięcego.
Nieprawidłowa instalacja fotelika dziecięcego

w samochodzie nie gwarantuje bezpieczeństwa
dziecka w razie kolizji.
Sprawdzić, czy pod fotelikiem dziecięcym
nie ma pasa bezpieczeństwa albo klamry
pasa bezpieczeństwa – grozi to destabilizacją
fotelika.
Należy zapiąć pasy bezpieczeństwa lub pasy
fotelika dziecięcego, tak aby ograniczyć
maksymalnie luz względem ciała dziecka,
nawet w przypadku krótkich przejazdów.
Aby zainstalować fotelik dziecięcy z pasem
bezpieczeństwa, należy sprawdzić, czy pas
jest dobrze napięty na foteliku dziecięcym
i czy mocno trzyma fotelik dziecięcy na
fotelu samochodu. Jeżeli fotel pasażera jest
regulowany, w razie potrzeby przesunąć go do
przodu.
Na tylnych siedzeniach należy zawsze
pozostawić wystarczająco dużo miejsca
pomiędzy przednim fotelem i:
-

f

otelikiem dziecięcym "tyłem do kierunku
ja zdy ",
-

s

topami dziecka siedzącego w foteliku
"przodem do kierunku jazdy".
W tym celu przesunąć przedni fotel do przodu,
a w razie potrzeby wyprostować także jego
oparcie.
Dzieci z przodu
Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka
i nie dotykać szyi.
Należy upewnić się, że część brzuszna pasa
bezpieczeństwa spoczywa na udach dziecka.
PEUGEOT zaleca stosowanie podstawek
podwyższających z oparciem, wyposażonych
w prowadnicę pasa na poziomie ramion.
Ze względów bezpieczeństwa nie należy
pozostawiać:
-
d

ziecka/dzieci bez opieki
w samochodzie,
-

d
ziecka lub zwierzęcia w samochodzie
na słońcu przy zamkniętych szybach,
-

k
luczy w zasięgu dzieci wewnątrz
samochodu.
Aby uniknąć przypadkowego otwarcia drzwi,
włączyć funkcję "Bezpieczeństwo dzieci".
Należy zwracać uwagę, by nie otwierać
tylnych szyb bardziej niż o 1/3.
Aby ochronić młodsze dzieci przed
promieniami słonecznymi, należy wyposażyć
szyby w żaluzje boczne.
6
Bezpieczeństwo

228
308_pl_Chap06_securite_ed01-2015
Bezpieczeństwo dzieci
Blokada ręczna, uniemożliwiająca otwarcie drzwi tylnych za pomocą wewnętrznych klamek.
Przełącznik umieszczony jest z boku każdych drzwi tylnych i blokada jest niezależna dla każdych
z nich.
Blokada
F Za pomocą wbudowanego klucza samochodu przekręcić przełącznik do
oporu:
-

w l
ewo, na tylnych lewych drzwiach,
-

w p
rawo, na tylnych prawych drzwiach.
Odblokowanie
F Za pomocą wbudowanego klucza samochodu przekręcić przełącznik do
oporu:
-

w p
rawo, na tylnych lewych drzwiach,
-

w l
ewo, na tylnych prawych drzwiach.
Bezpieczeństwo
