Peugeot 308 2015 Instrukcja Obsługi (in Polish)

249
308_pl_Chap07_info-pratiques_ed01-2015
F Odczepić obydwie pokrywy, lewą i prawą.
F O dkręcić śruby usytuowane w każdym
otworze.
F

O
dczepić okładzinę bagażnika, aby
uzyskać dostęp do złącza światła.
F

O
dłączyć złącze światła.
F

O
dkręcić nakrętkę mocującą światło.
F

O
strożnie wyciągnąć lampę na zewnątrz.
F

O
dkręcić oprawkę żarówki (o ćwierć
obrotu) i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Światła przeciwmgłowe
(pokrywa bagażnika)
F Otworzyć pokrywę bagażnika, a następnie
zdjąć dużą plastikową osłonę.
7
Informacje praktyczne

250
308_pl_Chap07_info-pratiques_ed01-2015
Światła tylne
Diody
elektroluminescencyjne LED
Aby wymienić światła, skontaktować się
z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Kierunkowskazy
(na błotnikach)
F Otworzyć klapę bagażnika, a następnie
zdjąć osłonę świateł.
F

O
dkręcić obydwie nakrętki mocujące
światło (zalecany klucz nasadowy).
F

Z
wolnić zatrzask mocujący, ostrożnie
wyciągając równocześnie lampę na
zewnątrz. F

O
dłączyć złącze świateł.
F
Z
djąć piankę uszczelniającą.
F
W
ypiąć oprawkę żarówki, naciskając
obydwa języczki.
F
W
ymienić żarówkę.
Aby założyć żarówkę, należy postępować
w odwrotnej kolejności.
1.
Ś

wiatła pozycyjne (diody
elektroluminescencyjne LED).
2.
K

ierunkowskazy (PY21W bursztynowe).
3.
Ś

wiatła stop (diody
elektroluminescencyjne LED).
4.
Ś

wiatła cofania (W16W).
5.
Ś

wiatła przeciwmgłowe (P21W).
Informacje praktyczne

251
308_pl_Chap07_info-pratiques_ed01-2015
Światła cofania, przeciwmgłowe
(pokrywa bagażnika)
F Otworzyć pokrywę bagażnika, a następnie zdjąć osłonę światła. F

O
strożnie wyciągnąć lampę na zewnątrz.
F
O
dłączyć złącze światła.
F
Ś
wiatła przeciwmgłowe: zwolnić oprawę
żarówki, naciskając obydwa języczki,
a następnie wymienić żarówkę.
F
Ś
wiatło cofania: przekręcić o ćwierć
obrotu oprawkę żarówki, potem wymienić
uszkodzoną żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
F

O
dkręcić nakrętkę mocującą światło.
7
Informacje praktyczne

252
308_pl_Chap07_info-pratiques_ed01-2015
W sprawie wymiany tego typu światła należy
kontaktować się z ASO sieci PEUGEOT albo
warsztatem specjalistycznym.
Trzecie światło stopu (diody
elektroluminescencyjne LED)Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
Nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować. F
W
łożyć cienki śrubokręt w jedno z wycięć
na zewnętrznej stronie przezroczystej
osłony.
F
P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F
Z
djąć przezroczystą osłonę.
F
W
ymienić uszkodzoną żarówkę.
In

253
308_pl_Chap07_info-pratiques_ed01-2015
F Odpiąć pokrywę, pociągając lewą górną część, a potem prawą.
F

C
ałkowicie uwolnić pokrywę i ją odwrócić.

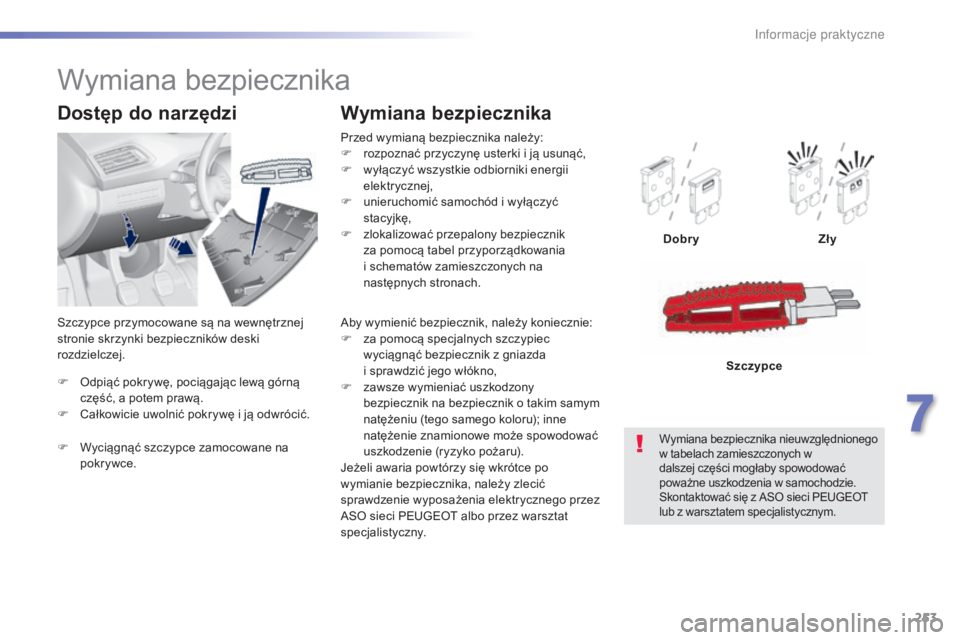

Dostęp do narzędzi
Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić samochód i wyłączyć
stacyjkę,
F

z
lokalizować przepalony bezpiecznik
za pomocą tabel przyporządkowania
i schematów zamieszczonych na
następnych stronach.
Wymiana bezpiecznika
Dobry Zły
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w
dalszej części mogłaby spowodować
poważne uszkodzenia w samochodzie.
Skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Szczypce
Wymiana bezpiecznika
Aby wymienić bezpiecznik, należy koniecznie:
F
z a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda
i sprawdzić jego włókno,
F

z
awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego przez
ASO sieci PEUGEOT albo przez warsztat
specjalistyczny.
F

W

yciągnąć szczypce zamocowane na
pokrywce.
Szczypce przymocowane są na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
7
Informacje praktyczne

254
308_pl_Chap07_info-pratiques_ed01-2015

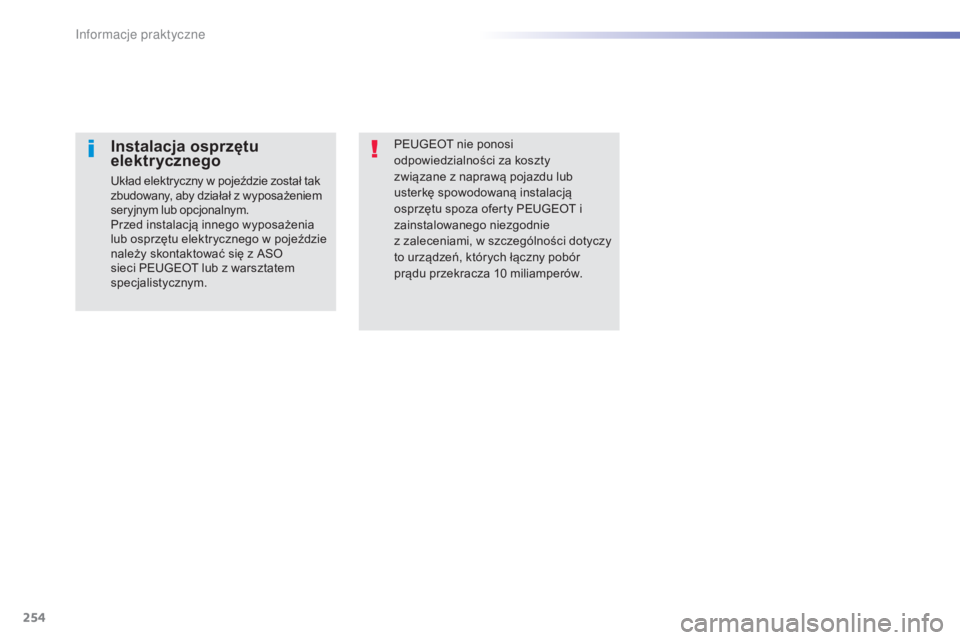

PEUGEOT nie ponosi
odpowiedzialności za koszty
związane z naprawą pojazdu lub
usterkę spowodowaną instalacją
osprzętu spoza oferty PEUGEOT i
zainstalowanego niezgodnie
z zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10
miliamperów.Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe
należy skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
Informacje praktyczne

255
308_pl_Chap07_info-pratiques_ed01-2015
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).Bezpiecznik

Nr Natężenie
(A) Funkcje
F15 15Gniazdo zasilania osprzętu 12 V.
F16 15Zapalniczka.
F17 15Radioodtwarzacz.
F18 20Radioodtwarzacz (+ akumulator)
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając za jej górną
lewą, a następnie prawą część.
Wersja 1 (FULL)
7
Informacje praktyczne

256
308_pl_Chap07_info-pratiques_ed01-2015

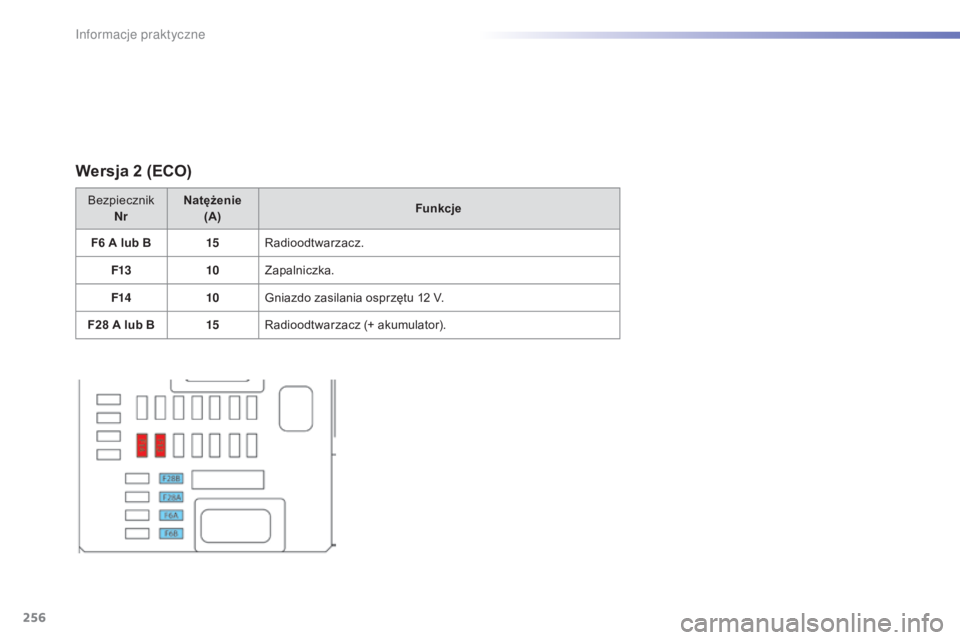

Wersja 2 (ECO)
Bezpiecznik Nr Natężenie
(A) Funkcje
F6
A lub B 15Radioodtwarzacz.
F13 10Zapalniczka.
F14 10Gniazdo zasilania osprzętu 12
V.
F28
A lub B 15Radioodtwarzacz (+ akumulator).
Informacje praktyczne

257
308_pl_Chap07_info-pratiques_ed01-2015

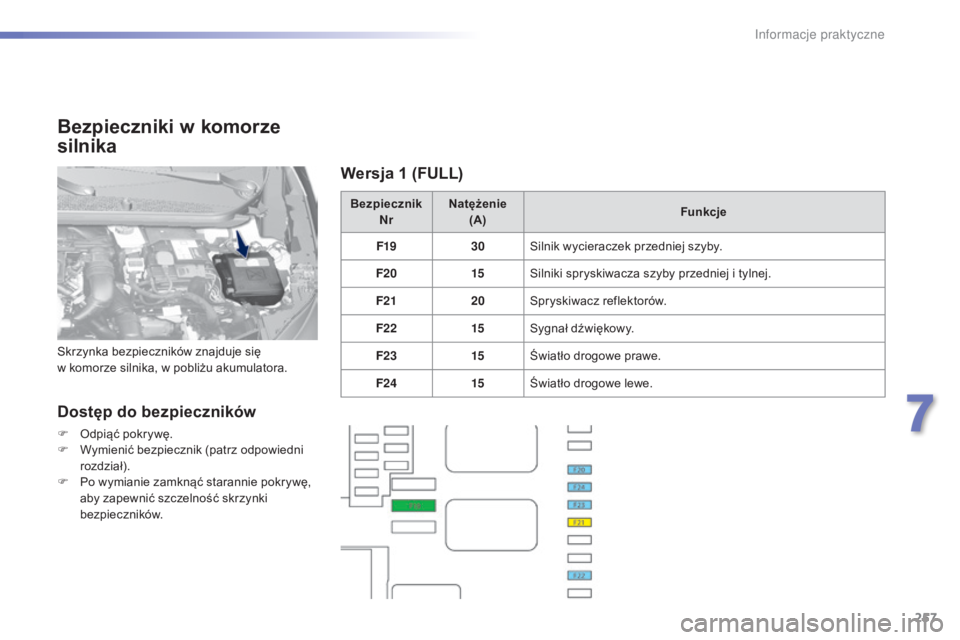

Bezpieczniki w komorze
silnika
Dostęp do bezpieczników
F Odpiąć pokrywę.
F W ymienić bezpiecznik (patrz odpowiedni
rozdział).
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników. Bezpiecznik
Nr Natężenie
(A) Funkcje
F19 30Silnik wycieraczek przedniej szyby.
F20 15Silniki spryskiwacza szyby przedniej i tylnej.
F21 20Spryskiwacz reflektorów.
F22 15Sygnał dźwiękowy.
F23 15Światło drogowe prawe.
F24 15Światło drogowe lewe.
Skrzynka bezpieczników znajduje się
w komorze silnika, w pobliżu akumulatora.
Wersja 1 (FULL)
7
Informacje praktyczne

258
308_pl_Chap07_info-pratiques_ed01-2015

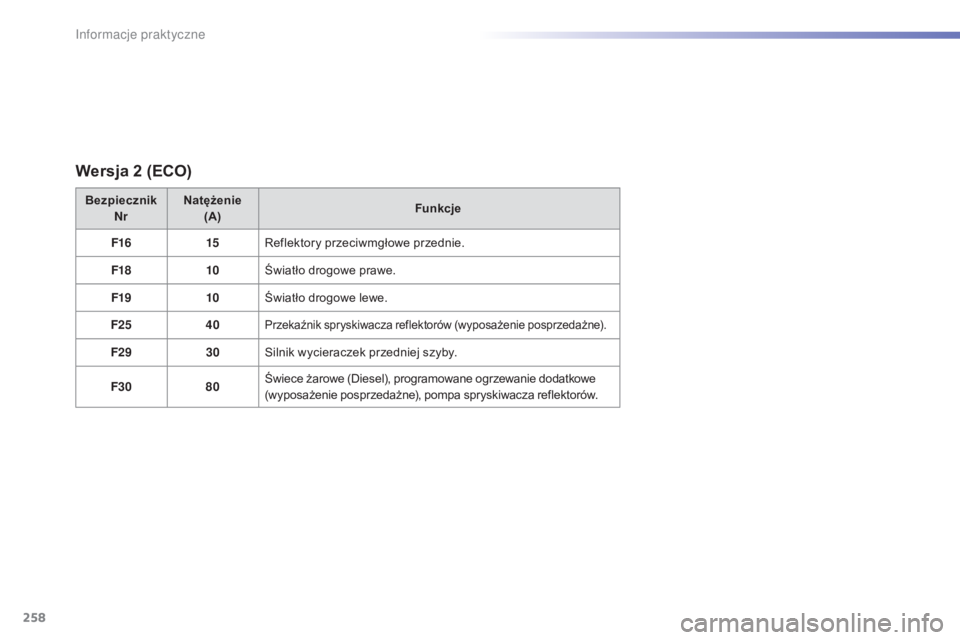

Wersja 2 (ECO)
BezpiecznikNr Natężenie
(A) Funkcje
F16 15Reflektory przeciwmgłowe przednie.
F18 10Światło drogowe prawe.
F19 10Światło drogowe lewe.
F25 40
Przekaźnik spryskiwacza reflektorów (wyposażenie posprzedażne).
F29 30Silnik wycieraczek przedniej szyby.
F30 80Świece żarowe (Diesel), programowane ogrzewanie dodatkowe
(wyposażenie posprzedażne), pompa spryskiwacza reflektorów.
