Peugeot 308 2015 Savininko vadovas (in Lithuanian)

249
308_lt_Chap07_info-pratiques_ed01-2015
F Atkabinkite du priėjimo liukus - kairėje ir dešinėje.
F

A
tsukite varžtelius, esančius abiejose
ertmėse.
F

A
tkabinkite bagažinės apmušalą, kad
pasiektumėte žibinto jungtį.
F

A
tjunkite žibinto jungtį.
F

A
tsukite žibinto tvirtinimo veržlę.
F

A
tsargiai išimkite žibintą iš išorės.
F

A
tsukite lemputės laikiklį (ketvirtį
apsukimo) ir pakeiskite lemputę.
Norėdami uždėti, atlikite šiuos veiksmus
atvirkštine tvarka.

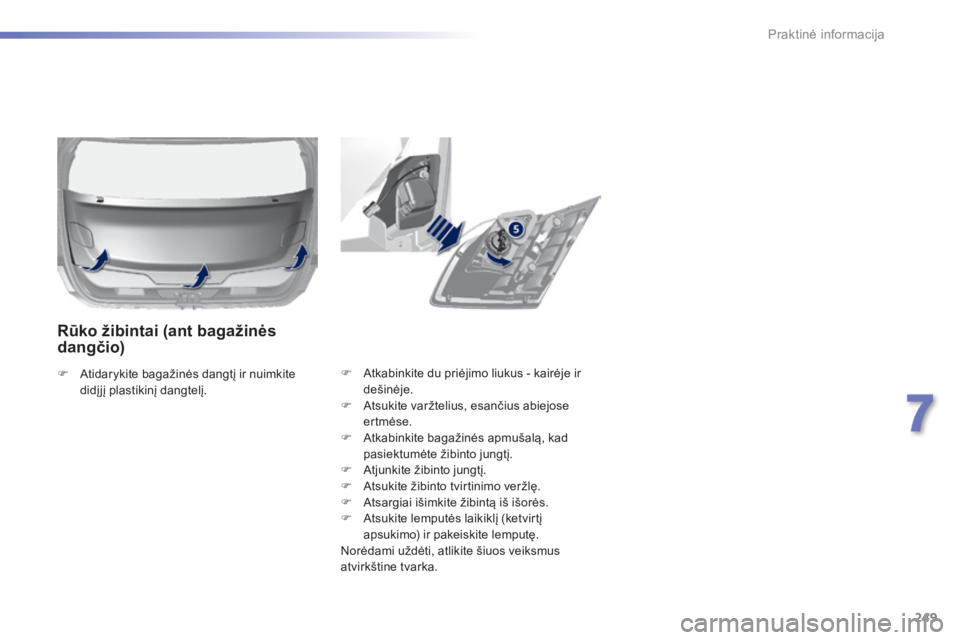

Rūko žibintai (ant bagažinės
dangčio)
F Atidarykite bagažinės dangtį ir nuimkite didį jį plastikinį dangtelį.
7
Praktinė informacija

250
308_lt_Chap07_info-pratiques_ed01-2015

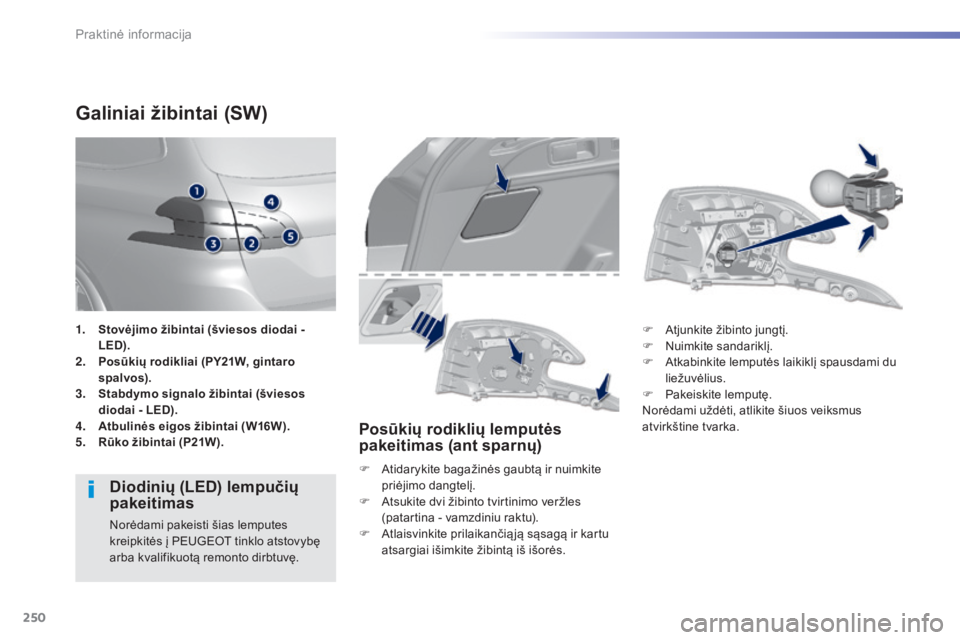

Galiniai žibintai (SW)
Diodinių (LED) lempučių
pakeitimas
Norėdami pakeisti šias lemputes
kreipkitės į PEUGEOT tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Posūkių rodiklių lemputės
pakeitimas (ant sparnų)
F Atidarykite bagažinės gaubtą ir nuimkite priėjimo dangtelį.
F

A
tsukite dvi žibinto tvirtinimo veržles
(patartina - vamzdiniu raktu).
F

A
tlaisvinkite prilaikančią ją sąsagą ir kartu
atsargiai išimkite žibintą iš išorės. F

A
tjunkite žibinto jungtį.
F
N
uimkite sandariklį.
F
A
tkabinkite lemputės laikiklį spausdami du
liežuvėlius.
F
P
akeiskite lemputę.
Norėdami uždėti, atlikite šiuos veiksmus
atvirkštine tvarka.
1.
S

tovėjimo žibintai (šviesos diodai -
LED).
2.
P

osūkių rodikliai (PY21W, gintaro
spalvos).
3.
S

tabdymo signalo žibintai (šviesos
diodai - LED).
4.
A

tbulinės eigos žibintai (W16W).
5.
R

ūko žibintai (P21W).
Praktinė informacija

251
308_lt_Chap07_info-pratiques_ed01-2015

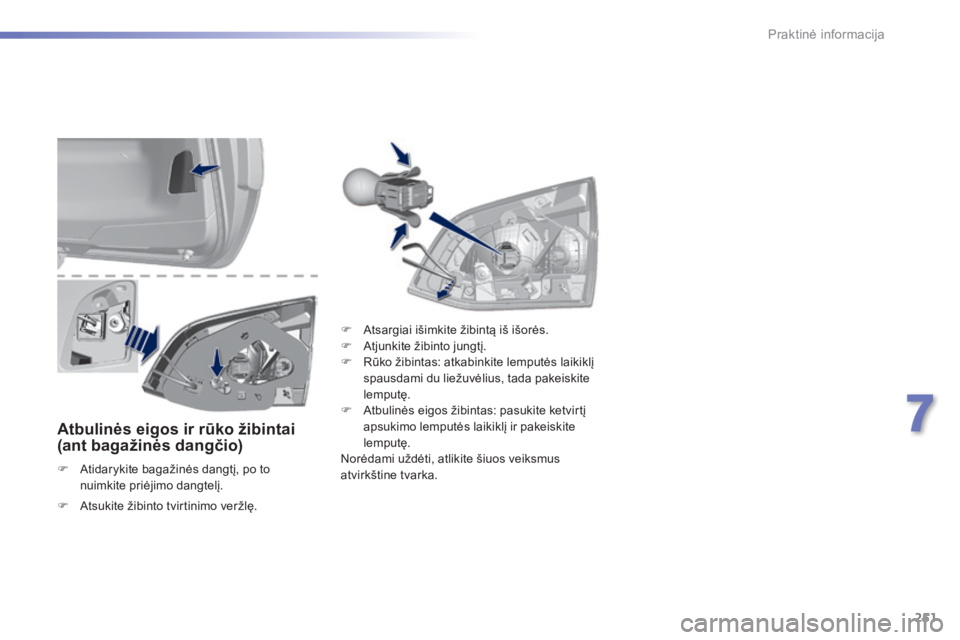

Atbulinės eigos ir rūko žibintai
(ant bagažinės dangčio)
F Atidarykite bagažinės dangtį, po to nuimkite priėjimo dangtelį. F

A
tsargiai išimkite žibintą iš išorės.
F
A
tjunkite žibinto jungtį.
F
R
ūko žibintas: atkabinkite lemputės laikiklį
spausdami du liežuvėlius, tada pakeiskite
lemputę.
F
A
tbulinės eigos žibintas: pasukite ketvirtį
apsukimo lemputės laikiklį ir pakeiskite
lemputę.
Norėdami uždėti, atlikite šiuos veiksmus
atvirkštine tvarka.
F

A
tsukite žibinto tvirtinimo veržlę.
7
Praktinė informacija

252
308_lt_Chap07_info-pratiques_ed01-2015
Norėdami pakeisti šio tipo žibintą kreipkitės į
PEUGEOT tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.

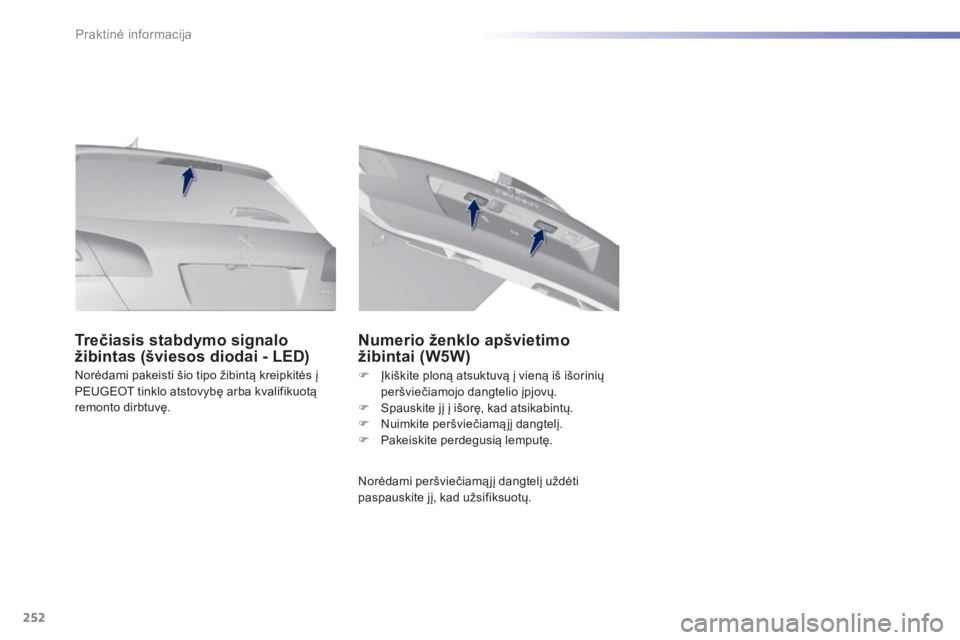

Trečiasis stabdymo signalo
žibintas (šviesos diodai - LED)Numerio ženklo apšvietimo
žibintai (W5W)
Norėdami peršviečiamą jį dangtelį uždėti
paspauskite jį, kad užsifiksuotų. F
Į
kiškite ploną atsuktuvą į vieną iš išorinių
peršviečiamojo dangtelio įpjovų.
F
S
pauskite jį į išorę, kad atsikabintų.
F
N
uimkite peršviečiamą jį dangtelį.
F
P
akeiskite perdegusią lemputę.
Praktinė informacija

253
308_lt_Chap07_info-pratiques_ed01-2015
F Atkabinkite dangtelį traukdami viršutinę kairią ją, po to dešinią ją jo pusę.
F

V
isai nuimkite dangtelį ir apsukite jį.

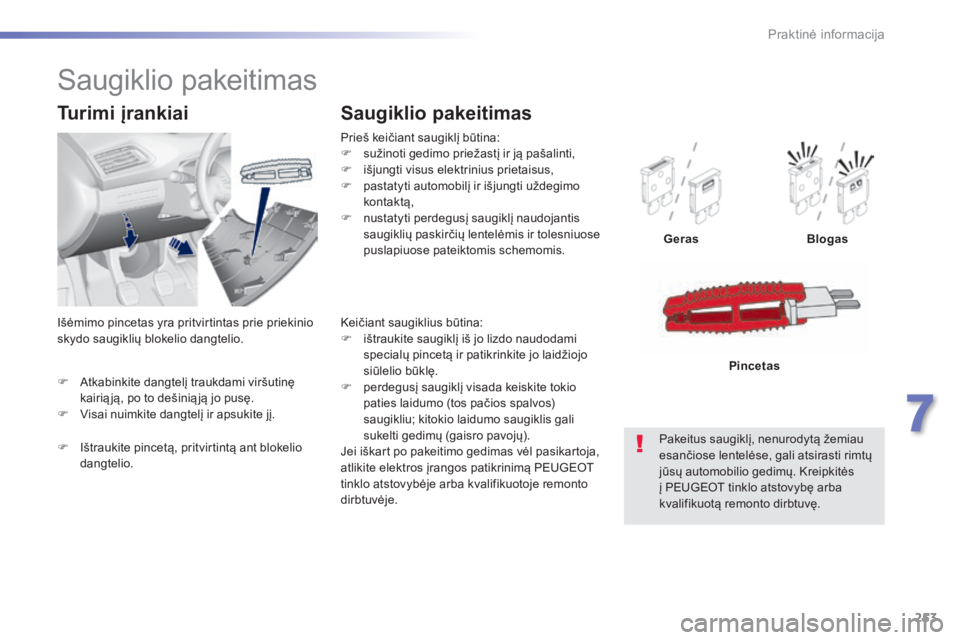

Turimi įrankiai
Prieš keičiant saugiklį būtina:
F s užinoti gedimo priežastį ir ją pašalinti,
F

i
šjungti visus elektrinius prietaisus,
F

p
astatyti automobilį ir išjungti uždegimo
kontaktą,
F

n
ustatyti perdegusį saugiklį naudojantis
saugiklių paskirčių lentelėmis ir tolesniuose
puslapiuose pateiktomis schemomis.
Saugiklio pakeitimas
Geras Blogas
Pakeitus saugiklį, nenurodytą žemiau
esančiose lentelėse, gali atsirasti rimtų
jūsų automobilio gedimų. Kreipkitės
į PEUGEOT tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Pincetas
Saugiklio pakeitimas
Keičiant saugiklius būtina:
F
i štraukite saugiklį iš jo lizdo naudodami
specialų pincetą ir patikrinkite jo laidžiojo
siūlelio būklę.
F

p
erdegusį saugiklį visada keiskite tokio
paties laidumo (tos pačios spalvos)
saugikliu; kitokio laidumo saugiklis gali
sukelti gedimų (gaisro pavojų).
Jei iškart po pakeitimo gedimas vėl pasikartoja,
atlikite elektros įrangos patikrinimą PEUGEOT
tinklo atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
F

I

štraukite pincetą, pritvirtintą ant blokelio
dangtelio.
Išėmimo pincetas yra pritvirtintas prie priekinio
skydo saugiklių blokelio dangtelio.
7
Praktinė informacija

254
308_lt_Chap07_info-pratiques_ed01-2015

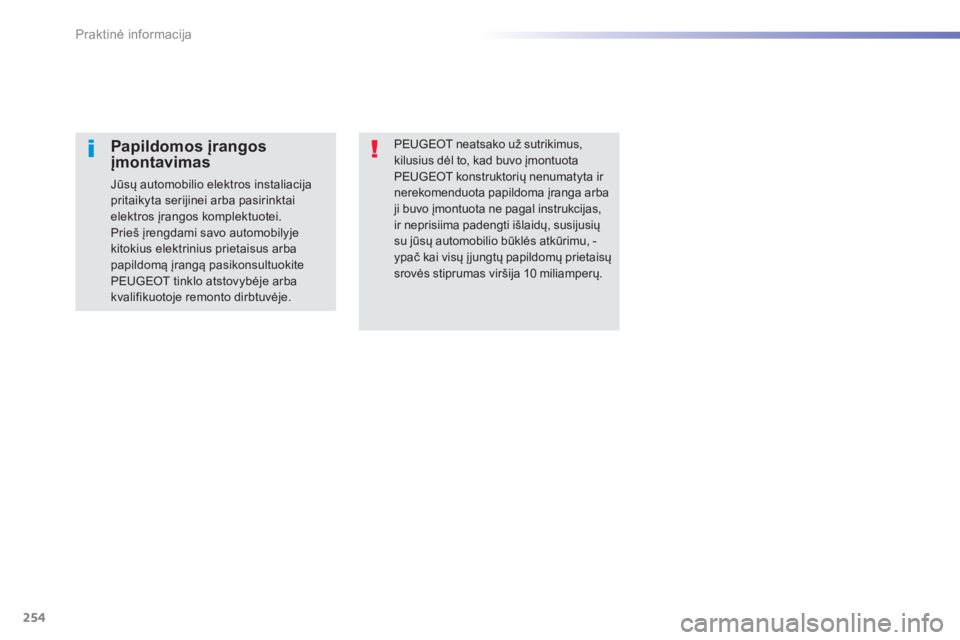

PEUGEOT neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
PEUGEOT konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas,
ir neprisiima padengti išlaidų, susijusių
su jūsų automobilio būklės atkūrimu, -
ypač kai visų į jungtų papildomų prietaisų
srovės stiprumas viršija 10 miliamperų.Papildomos įrangos
įmontavimas
Jūsų automobilio elektros instaliacija
pritaikyta serijinei arba pasirinktai
elektros įrangos komplektuotei.
Prieš įrengdami savo automobilyje
kitokius elektrinius prietaisus arba
papildomą įrangą pasikonsultuokite
PEUGEOT tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Praktinė informacija

255
308_lt_Chap07_info-pratiques_ed01-2015

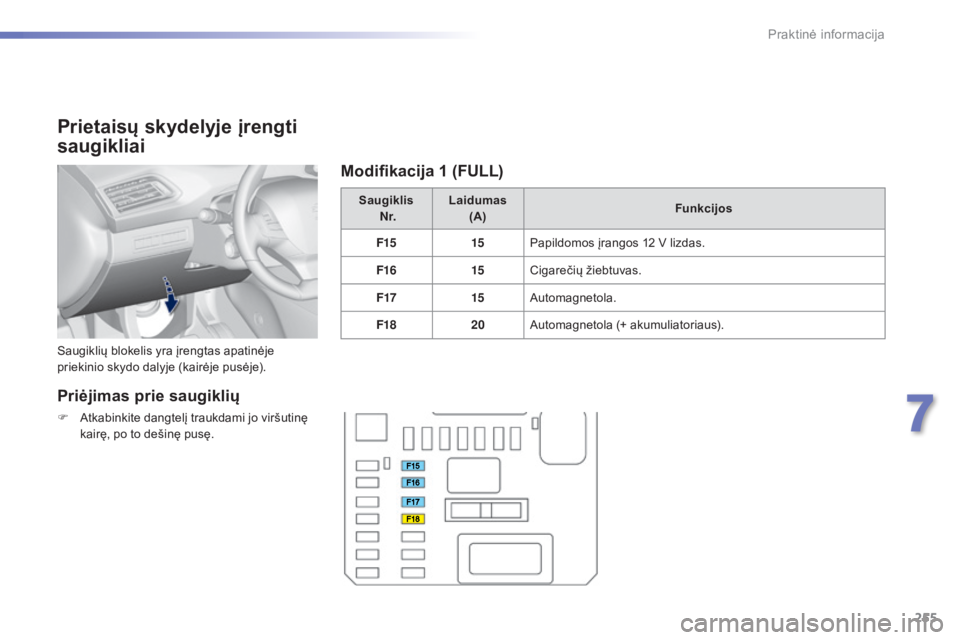

Prietaisų skydelyje įrengti
saugikliai
Saugiklių blokelis yra įrengtas apatinėje
priekinio skydo dalyje (kairėje pusėje).Saugiklis

N r. Laidumas
(A) Funkcijos
F15 15Papildomos įrangos 12 V lizdas.
F16 15Cigarečių žiebtuvas.
F17 15Automagnetola.
F18 20Automagnetola (+ akumuliatoriaus).
Priėjimas prie saugiklių
F Atkabinkite dangtelį traukdami jo viršutinę
kairę, po to dešinę pusę.
Modifikacija 1 (FULL)
7
Praktinė informacija

256
308_lt_Chap07_info-pratiques_ed01-2015

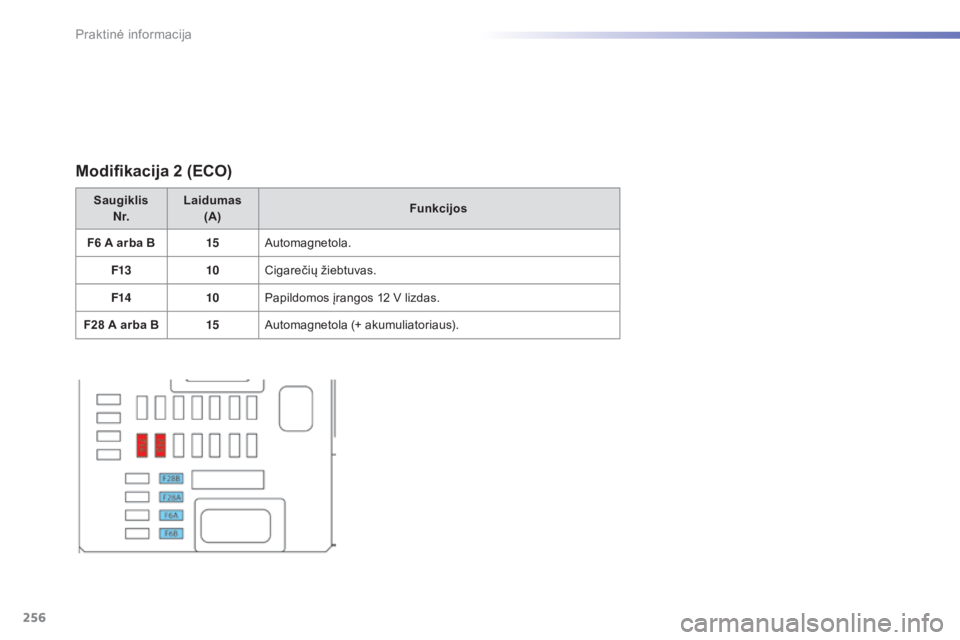

Modifikacija 2 (ECO)
Saugiklis N r. Laidumas
(A) Funkcijos
F6
A arba B 15Automagnetola.
F13 10Cigarečių žiebtuvas.
F14 10Papildomos įrangos 12
V lizdas.
F28
A arba B 15Automagnetola (+ akumuliatoriaus).
Praktinė informacija

257
308_lt_Chap07_info-pratiques_ed01-2015

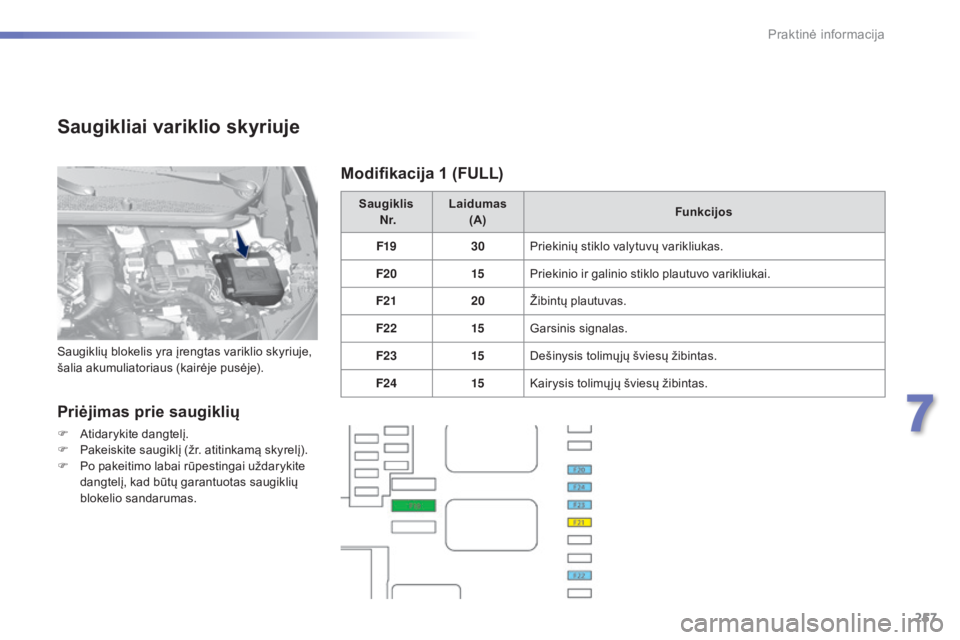

Saugikliai variklio skyriuje
Priėjimas prie saugiklių
F Atidarykite dangtelį.
F P akeiskite saugiklį (žr. atitinkamą skyrelį).
F

P
o pakeitimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių
blokelio sandarumas. Saugiklis

N r. Laidumas
(A) Funkcijos
F19 30Priekinių stiklo valytuvų varikliukas.
F20 15Priekinio ir galinio stiklo plautuvo varikliukai.
F21 20Žibintų plautuvas.
F22 15Garsinis signalas.
F23 15Dešinysis tolimų jų šviesų žibintas.
F24 15Kairysis tolimų jų šviesų žibintas.
Saugiklių blokelis yra įrengtas variklio skyriuje,
šalia akumuliatoriaus (kairėje pusėje).
Modifikacija 1 (FULL)
7
Praktinė informacija

258
308_lt_Chap07_info-pratiques_ed01-2015

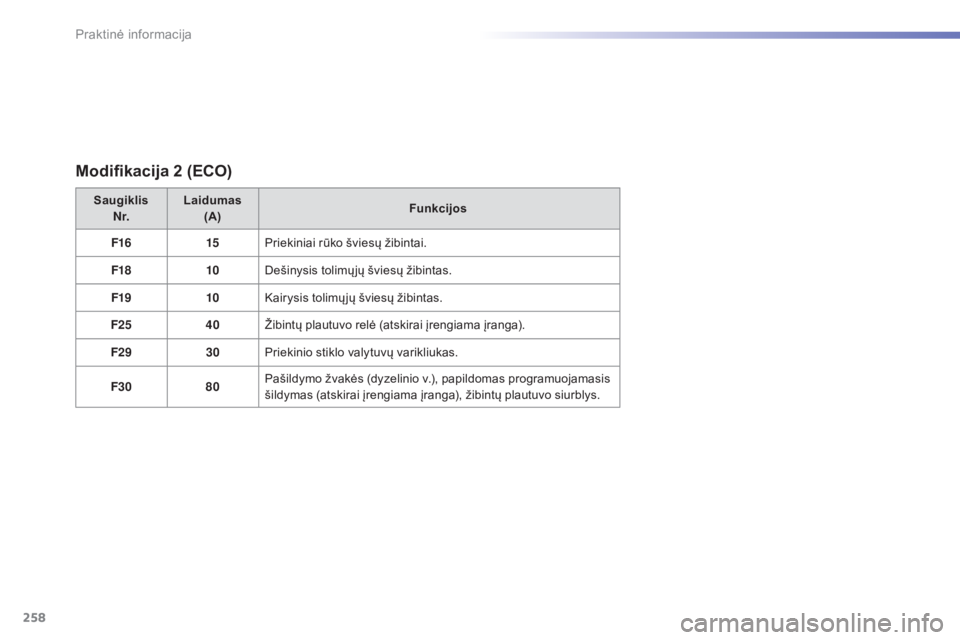

Modifikacija 2 (ECO)
Saugiklis N r. Laidumas
(A) Funkcijos
F16 15Priekiniai rūko šviesų žibintai.
F18 10Dešinysis tolimų jų šviesų žibintas.
F19 10Kairysis tolimų jų šviesų žibintas.
F25 40Žibintų plautuvo relė (atskirai įrengiama įranga).
F29 30Priekinio stiklo valytuvų varikliukas.
F30 80Pašildymo žvakės (dyzelinio v.), papildomas programuojamasis
šildymas (atskirai įrengiama įranga), žibintų plautuvo siurblys.
Praktinė informacija
