Peugeot 308 2018 Kezelési útmutató (in Hungarian)

209

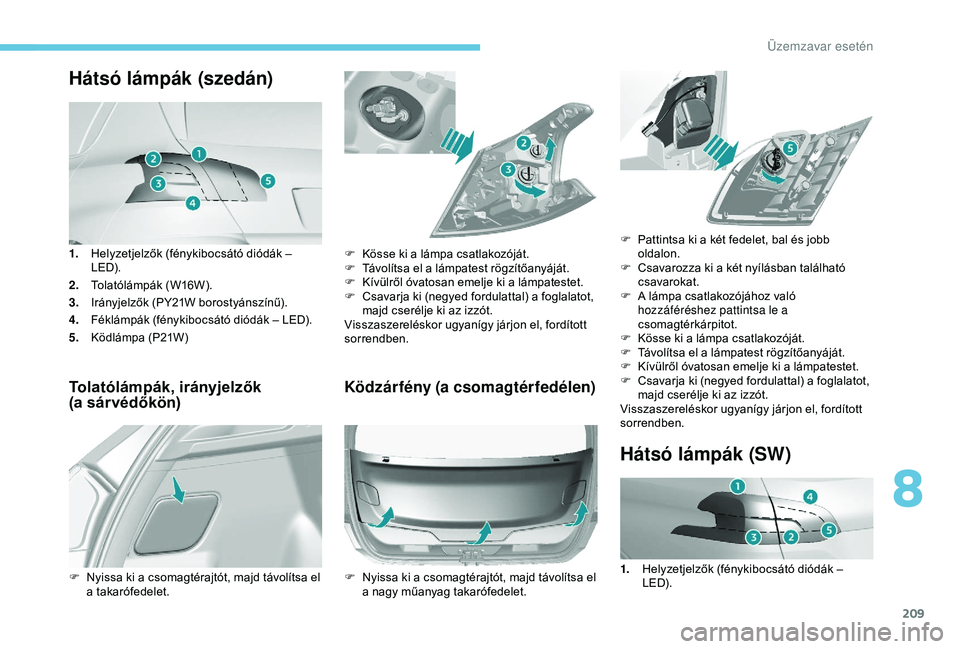

Hátsó lámpák (szedán)
1.Helyzetjelzők (fénykibocsátó diódák –
LED).
2. Tolatólámpák (W16W).
3. Irányjelzők (PY21W borostyánszínű).
4. Féklámpák (fénykibocsátó diódák – LED).
5. Ködlámpa (P21W)
Tolatólámpák, irányjelzők
(a sárvédőkön) Ködzárfény (a csomagtérfedélen)
F Nyissa ki a csomagtérajtót, majd távolítsa el
a takarófedelet. F

K
össe ki a lámpa csatlakozóját.
F
T
ávolítsa el a lámpatest rögzítőanyáját.
F
K
ívülről óvatosan emelje ki a lámpatestet.
F
C
savarja ki (negyed fordulattal) a foglalatot,
majd cserélje ki az izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
F N yissa ki a csomagtérajtót, majd távolítsa el
a nagy műanyag takarófedelet.
Hátsó lámpák (SW)
F Pattintsa ki a két fedelet, bal és jobb oldalon.
F

C
savarozza ki a két nyílásban található
csavarokat.
F

A l
ámpa csatlakozójához való
hozzáféréshez pattintsa le a
csomagtérkárpitot.
F

K
össe ki a lámpa csatlakozóját.
F

T
ávolítsa el a lámpatest rögzítőanyáját.
F

K
ívülről óvatosan emelje ki a lámpatestet.
F

C
savarja ki (negyed fordulattal) a foglalatot,
majd cserélje ki az izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
1. Helyzetjelzők (fénykibocsátó diódák –
LED).
8
Üzemzavar esetén

210

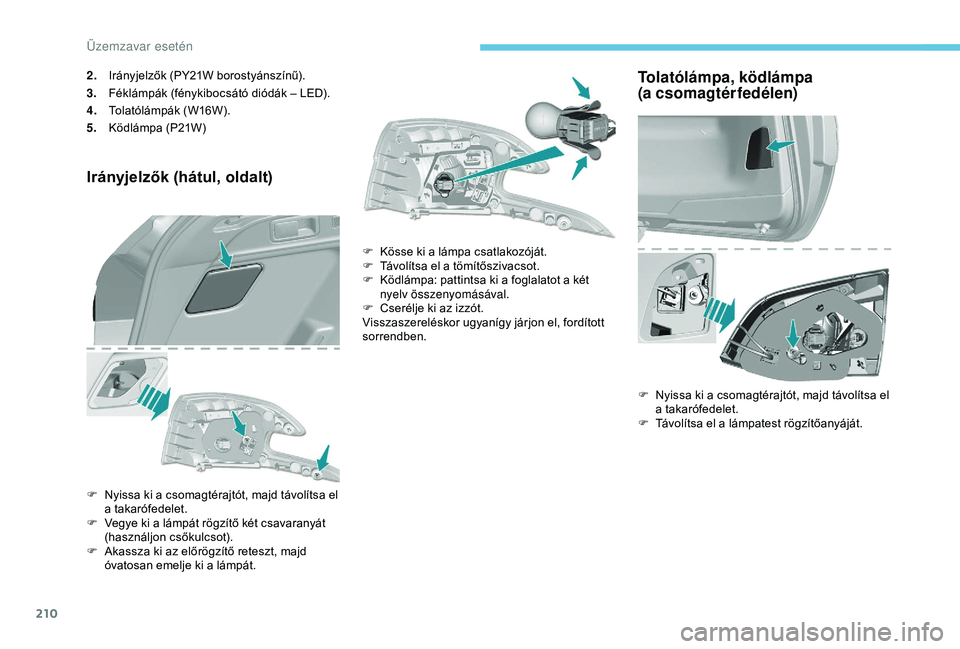

2.Irányjelzők (PY21W borostyánszínű).
3. Féklámpák (fénykibocsátó diódák – LED).
4. Tolatólámpák (W16W).
5. Ködlámpa (P21W)
Irányjelzők (hátul, oldalt)
F Nyissa ki a csomagtérajtót, majd távolítsa el
a takarófedelet.
F

V
egye ki a lámpát rögzítő két csavaranyát
(használjon csőkulcsot).
F

A
kassza ki az előrögzítő reteszt, majd
óvatosan emelje ki a lámpát. F

K
össe ki a lámpa csatlakozóját.
F
T
ávolítsa el a tömítőszivacsot.
F
K
ödlámpa: pattintsa ki a foglalatot a két
nyelv összenyomásával.
F
C
serélje ki az izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Tolatólámpa, ködlámpa
(a csomagtérfedélen)
F Nyissa ki a csomagtérajtót, majd távolítsa el
a takarófedelet.
F

T
ávolítsa el a lámpatest rögzítőanyáját.
Üzemzavar esetén

211

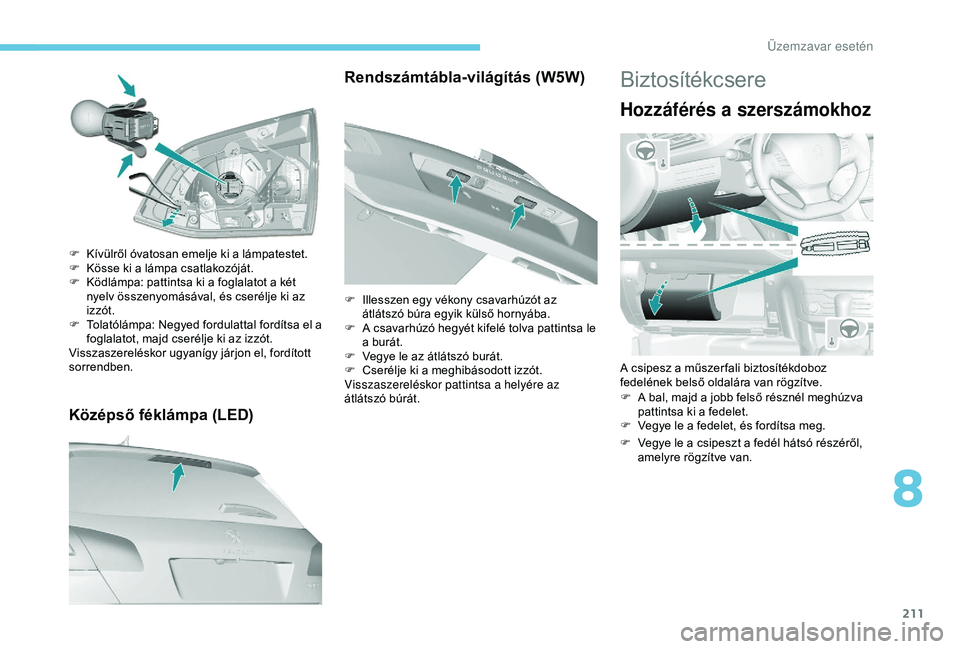

Középső féklámpa (LED)
F Kívülről óvatosan emelje ki a lámpatestet.
F K össe ki a lámpa csatlakozóját.
F

K
ödlámpa: pattintsa ki a foglalatot a két
nyelv összenyomásával, és cserélje ki az
izzót.
F

T
olatólámpa: Negyed fordulattal fordítsa el a
foglalatot, majd cserélje ki az izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Rendszámtábla-világítás (W5W)
F Illesszen egy vékony csavarhúzót az átlátszó búra egyik külső hornyába.
F

A c
savarhúzó hegyét kifelé tolva pattintsa le
a burát.
F

V
egye le az átlátszó burát.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor pattintsa a helyére az
átlátszó búrát.
Biztosítékcsere
Hozzáférés a szerszámokhoz
A csipesz a műszer fali biztosítékdoboz
fedelének belső oldalára van rögzítve.
F

A b
al, majd a jobb felső résznél meghúzva
pattintsa ki a fedelet.
F

V
egye le a fedelet, és fordítsa meg.
F

V
egye le a csipeszt a fedél hátsó részéről,
amelyre rögzítve van.
8
Üzemzavar esetén

212

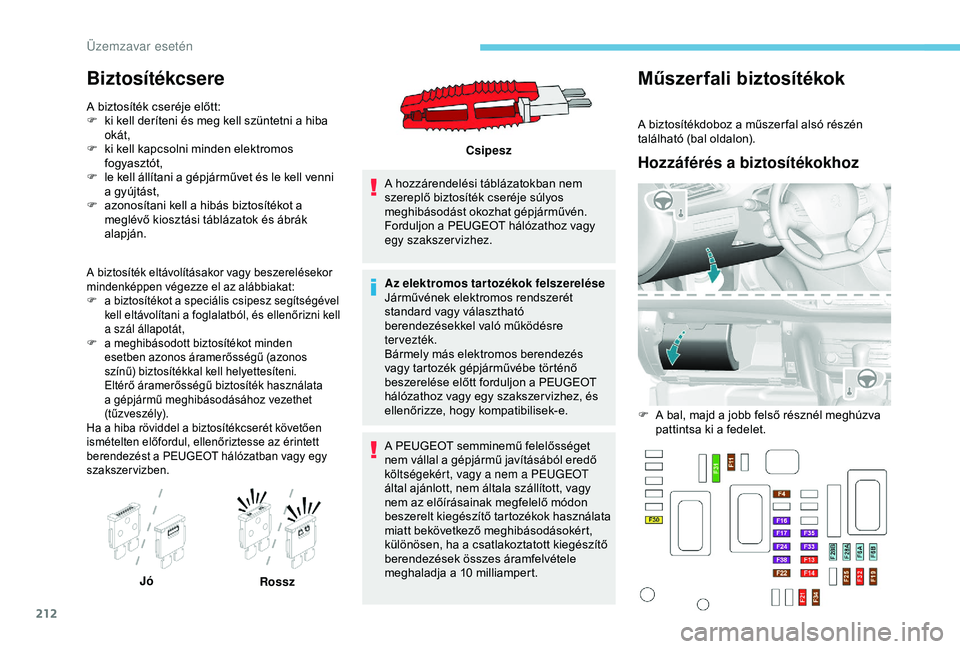

Biztosítékcsere
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F

a
zonosítani kell a hibás biztosítékot a
meglévő kiosztási táblázatok és ábrák
alapján.
A biztosíték eltávolításakor vagy beszerelésekor
mindenképpen végezze el az alábbiakat:
F

a b
iztosítékot a speciális csipesz segítségével
kell eltávolítani a foglalatból, és ellenőrizni kell
a szál állapotát,
F

a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a PEUGEOT hálózatban vagy egy
szakszervizben.
A hozzárendelési táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Az elektromos tartozékok felszerelése
Járművének elektromos rendszerét
standard vagy választható
berendezésekkel való működésre
tervezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a PEUGEOT
hálózathoz vagy egy szakszer vizhez, és
ellenőrizze, hogy kompatibilisek-e.
A PEUGEOT semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a PEUGEOT
által ajánlott, nem általa szállított, vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok használata
miatt bekövetkező meghibásodásokért,
különösen, ha a csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a 10
milliampert.
Jó Rossz Csipesz
Műszerfali biztosítékok
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).
Hozzáférés a biztosítékokhoz
F A bal, majd a jobb felső résznél meghúzva
pattintsa ki a fedelet.
Üzemzavar esetén

213

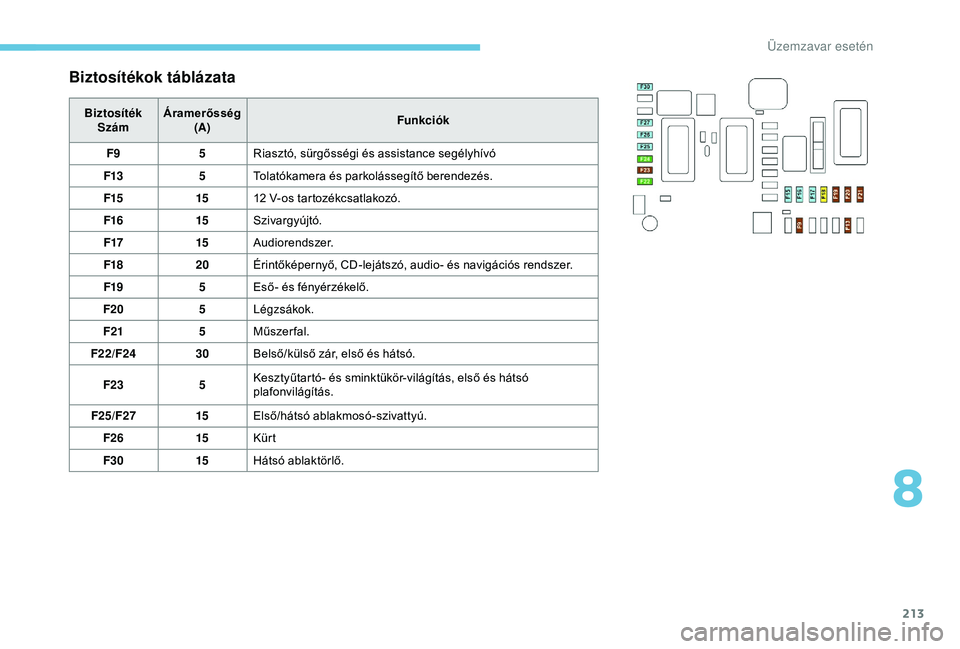

Biztosítékok táblázata
BiztosítékSzám Áramerősség
(A) Funkciók
F9 5Riasztó, sürgősségi és assistance segélyhívó
F13 5Tolatókamera és parkolássegítő berendezés.
F15 1512
V-os tartozékcsatlakozó.
F16 15Szivargyújtó.
F17 15Audiorendszer.
F18 20Érintőképernyő, CD-lejátszó, audio- és navigációs rendszer.
F19 5Eső- és fényérzékelő.
F20 5Légzsákok.
F21 5Műszerfal.
F22/F24 30Belső/külső zár, első és hátsó.
F23 5Kesztyűtartó- és sminktükör-világítás, első és hátsó
plafonvilágítás.
F25/F27 15Első/hátsó ablakmosó-szivattyú.
F26 15Kürt
F30 15Hátsó ablaktörlő.
8
Üzemzavar esetén

214

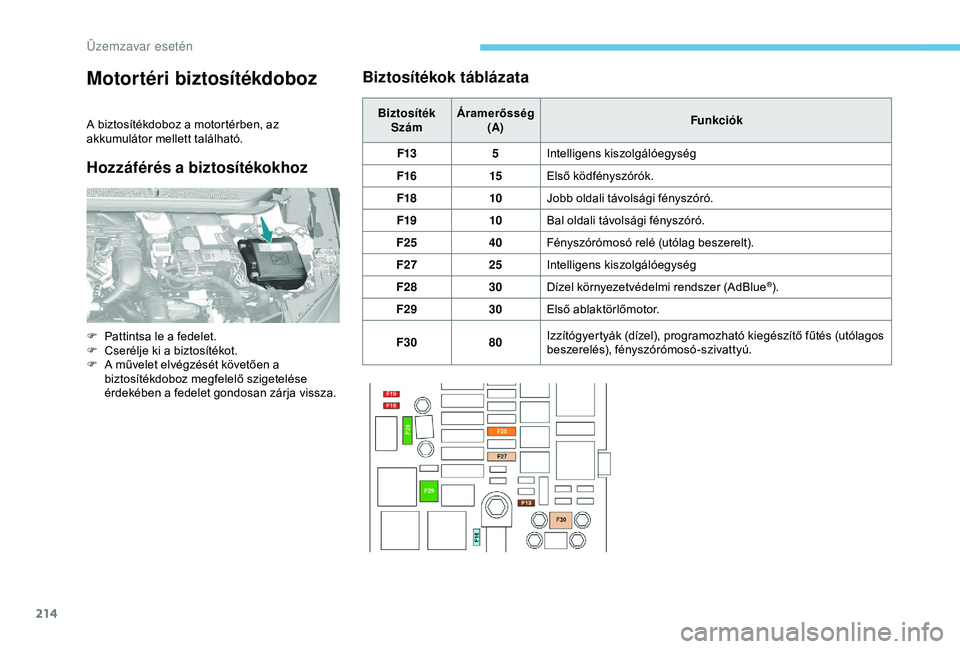

Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
akkumulátor mellett található.
Hozzáférés a biztosítékokhozBiztosítékok táblázata
Biztosíték
Szám Áramerősség
(A) Funkciók
F13 5Intelligens kiszolgálóegység
F16 15Első ködfényszórók.
F18 10Jobb oldali távolsági fényszóró.
F19 10Bal oldali távolsági fényszóró.
F25 40Fényszórómosó relé (utólag beszerelt).
F27 25Intelligens kiszolgálóegység
F28 30Dízel környezetvédelmi rendszer (AdBlue
®).
F29 30Első ablaktörlőmotor.
F30 80Izzítógyertyák (dízel), programozható kiegészítő fűtés (utólagos
beszerelés), fényszórómosó-szivattyú.
F

P

attintsa le a fedelet.
F

C

serélje ki a biztosítékot.
F

A m

űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja vissza.
Üzemzavar esetén

215

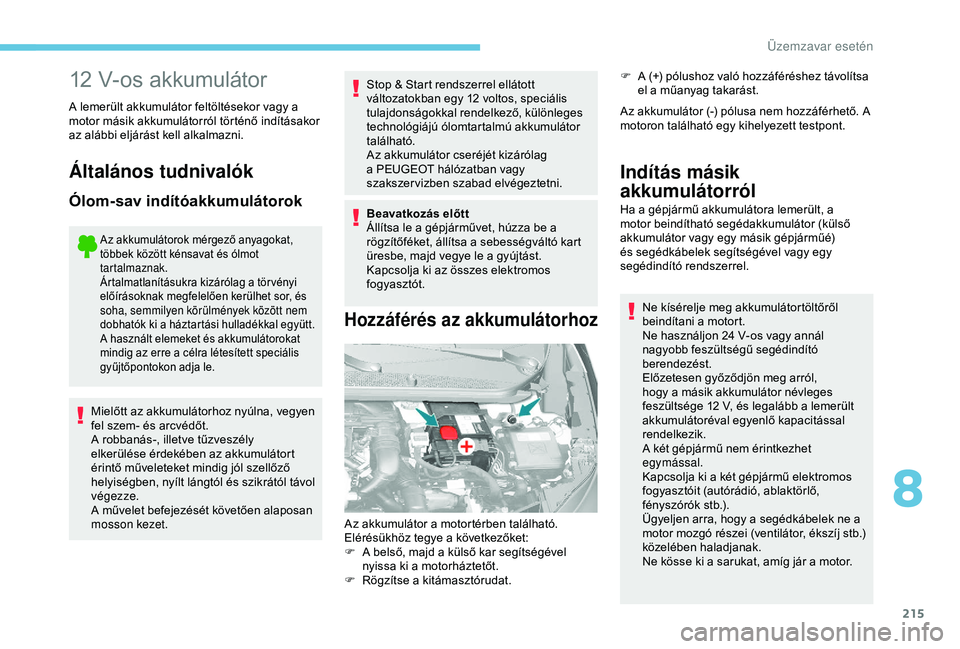

12 V-os akkumulátor
A lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Általános tudnivalók
Ólom-sav indítóakkumulátorok
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak.
Ártalmatlanításukra kizárólag a tör vényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna, vegyen
fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély
elkerülése érdekében az akkumulátort
érintő műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától távol
végezze.
A művelet befejezését követően alaposan
mosson kezet.Stop & Start rendszerrel ellátott
változatokban egy 12 voltos, speciális
tulajdonságokkal rendelkező, különleges
technológiájú ólomtartalmú akkumulátor
található.
Az akkumulátor cseréjét kizárólag
a PEUGEOT hálózatban vagy
szakszervizben szabad elvégeztetni.
Beavatkozás előtt
Állítsa le a gépjárművet, húzza be a
rögzítőféket, állítsa a sebességváltó kart
üresbe, majd vegye le a gyújtást.
Kapcsolja ki az összes elektromos
fogyasztót.
Hozzáférés az akkumulátorhoz
F A (+) pólushoz való hozzáféréshez távolítsa
el a műanyag takarást.
Az akkumulátor (-) pólusa nem hozzáférhető. A
motoron található egy kihelyezett testpont.
Az akkumulátor a motortérben található.
Elérésükhöz tegye a következőket:
F

A b

első, majd a külső kar segítségével
nyissa ki a motorháztetőt.
F

R

ögzítse a kitámasztórudat.
Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjárműé)
és segédkábelek segítségével vagy egy
segédindító rendszerrel. Ne kísérelje meg akkumulátortöltőről
beindítani a motort.
Ne használjon 24
V-os vagy annál
nagyobb feszültségű segédindító
berendezést.
Előzetesen győződjön meg arról,
hogy a másik akkumulátor névleges
feszültsége 12
V, és legalább a lemerült
akkumulátoréval egyenlő kapacitással
rendelkezik.
A két gépjármű nem érintkezhet
egymással.
Kapcsolja ki a két gépjármű elektromos
fogyasztóit (autórádió, ablaktörlő,
fényszórók stb.).
Ügyeljen arra, hogy a segédkábelek ne a
motor mozgó részei (ventilátor, ékszíj stb.)
közelében haladjanak.
Ne kösse ki a sarukat, amíg jár a motor.
8
Üzemzavar esetén

216

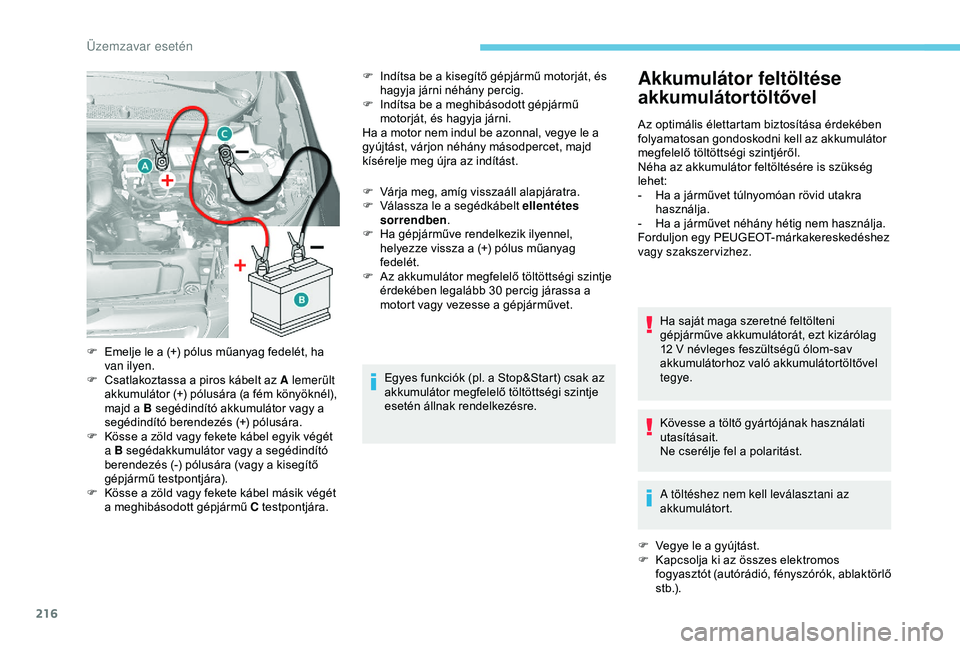

F Indítsa be a kisegítő gépjármű motorját, és hagyja járni néhány percig.
F

I
ndítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást.
F

V
árja meg, amíg visszaáll alapjáratra.
F

V
álassza le a segédkábelt ellentétes
sorrendben .
F

H
a gépjárműve rendelkezik ilyennel,
helyezze vissza a (+) pólus műanyag
fedelét.
F

A
z akkumulátor megfelelő töltöttségi szintje
érdekében legalább 30 percig járassa a
motort vagy vezesse a gépjárművet.
Egyes funkciók (pl. a Stop&Start) csak az
akkumulátor megfelelő töltöttségi szintje
esetén állnak rendelkezésre.Akkumulátor feltöltése
akkumulátortöltővel
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Néha az akkumulátor feltöltésére is szükség
lehet:
-
H
a a járművet túlnyomóan rövid utakra
használja.
-

H
a a járművet néhány hétig nem használja.
Forduljon egy PEUGEOT-márkakereskedéshez
vagy szakszervizhez.
Ha saját maga szeretné feltölteni
gépjárműve akkumulátorát, ezt kizárólag
12
V névleges feszültségű ólom-sav
akkumulátorhoz való akkumulátortöltővel
tegye.
Kövesse a töltő gyártójának használati
utasításait.
Ne cserélje fel a polaritást.
A töltéshez nem kell leválasztani az
akkumulátort.
F

V
egye le a gyújtást.
F

K
apcsolja ki az összes elektromos
fogyasztót (autórádió, fényszórók, ablaktörlő
s t b.) .
F

E

melje le a (+) pólus műanyag fedelét, ha
van ilyen.
F

C

satlakoztassa a piros kábelt az A lemerült
akkumulátor (+) pólusára (a fém könyöknél),
majd a B segédindító akkumulátor vagy a
segédindító berendezés (+) pólusára.
F

K

össe a zöld vagy fekete kábel egyik végét
a B segédakkumulátor vagy a segédindító
berendezés (-) pólusára (vagy a kisegítő
gépjármű testpontjára).
F

K

össe a zöld vagy fekete kábel másik végét
a meghibásodott gépjármű C testpontjára.
Üzemzavar esetén

217
Ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott,
ellenőriztesse PEUGEOT
márkaszervizben vagy szakszervizben,
hogy nem sérültek-e meg a belső
alkotórészek és a háza nem repedt-e
meg, mert az mérgező és erősen maró
sav szivárgásához vezethet.
F

A s

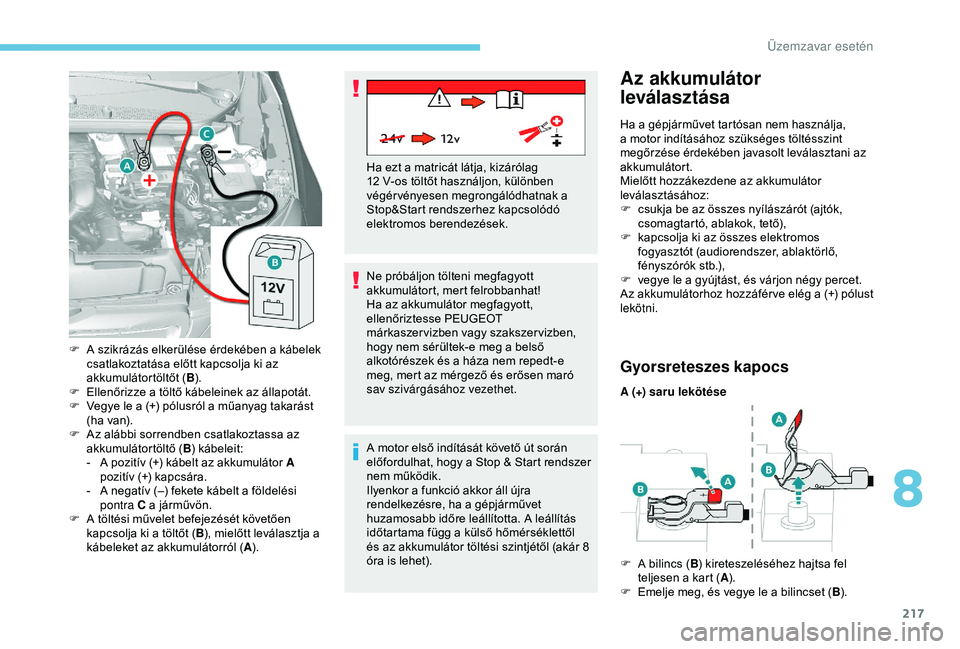

zikrázás elkerülése érdekében a kábelek
csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt (B ).
F

E

llenőrizze a töltő kábeleinek az állapotát.
F

V

egye le a (+) pólusról a műanyag takarást
(ha van).
F

A

z alábbi sorrendben csatlakoztassa az
akkumulátortöltő (B ) kábeleit:
-

A p

ozitív (+) kábelt az akkumulátor A
pozitív (+) kapcsára.
-

A n

egatív (–) fekete kábelt a földelési
pontra C a járművön.
F

A t

öltési művelet befejezését követően
kapcsolja ki a töltőt ( B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A). Ha ezt a matricát látja, kizárólag
12
V-os töltőt használjon, különben
végér vényesen megrongálódhatnak a
Stop&Start rendszerhez kapcsolódó
elektromos berendezések.
A motor első indítását követő út során
előfordulhat, hogy a Stop & Start rendszer
nem működik.
Ilyenkor a funkció akkor áll újra
rendelkezésre, ha a gépjárművet
huzamosabb időre leállította. A leállítás
időtartama függ a külső hőmérséklettől
és az akkumulátor töltési szintjétől (akár 8
óra is lehet).
Az akkumulátor
leválasztása
Ha a gépjárművet tartósan nem használja,
a motor indításához szükséges töltésszint
megőrzése érdekében javasolt leválasztani az
akkumulátort.
Mielőtt hozzákezdene az akkumulátor
leválasztásához:
F

c
sukja be az összes nyílászárót (ajtók,
csomagtartó, ablakok, tető),
F

k
apcsolja ki az összes elektromos
fogyasztót (audiorendszer, ablaktörlő,
fényszórók stb.),
F

v
egye le a gyújtást, és várjon négy percet.
Az akkumulátorhoz hozzáfér ve elég a (+) pólust
lekötni.
Gyorsreteszes kapocs
A (+) saru lekötése
F

A b
ilincs (B) kireteszeléséhez hajtsa fel
teljesen a kart ( A).
F

E
melje meg, és vegye le a bilincset ( B).
8
Üzemzavar esetén

218

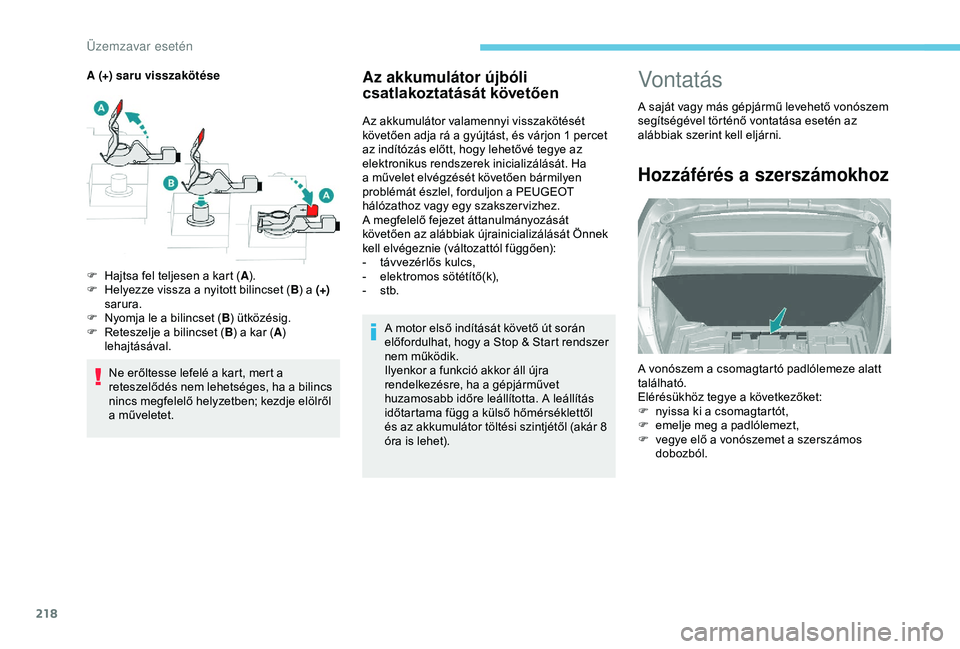

Az akkumulátor újbóli
csatlakoztatását követően
Az akkumulátor valamennyi visszakötését
követően adja rá a gyújtást, és várjon 1 percet
az indítózás előtt, hogy lehetővé tegye az
elektronikus rendszerek inicializálását. Ha
a művelet elvégzését követően bármilyen
problémát észlel, forduljon a PEUGEOT
hálózathoz vagy egy szakszer vizhez.
A megfelelő fejezet áttanulmányozását
követően az alábbiak újrainicializálását Önnek
kell elvégeznie (változattól függően):
-
t
ávvezérlős kulcs,
-

e
lektromos sötétítő(k),
-
s

tb.
A motor első indítását követő út során
előfordulhat, hogy a Stop & Start rendszer
nem működik.
Ilyenkor a funkció akkor áll újra
rendelkezésre, ha a gépjárművet
huzamosabb időre leállította. A leállítás
időtartama függ a külső hőmérséklettől
és az akkumulátor töltési szintjétől (akár 8
óra is lehet).
Vontatás
A saját vagy más gépjármű levehető vonószem
segítségével történő vontatása esetén az
alábbiak szerint kell eljárni.
Hozzáférés a szerszámokhoz
A vonószem a csomagtartó padlólemeze alatt
található.
Elérésükhöz tegye a következőket:
F

n
yissa ki a csomagtartót,
F

e
melje meg a padlólemezt,
F

v
egye elő a vonószemet a szerszámos
dobozból.
A (+) saru visszakötése
Ne erőltesse lefelé a kart, mert a
reteszelődés nem lehetséges, ha a bilincs
nincs megfelelő helyzetben; kezdje elölről
a műveletet.
F

H

ajtsa fel teljesen a kart (
A).
F

H

elyezze vissza a nyitott bilincset (
B) a (+)
sarura.
F

N

yomja le a bilincset (
B) ütközésig.
F

R

eteszelje a bilincset (
B) a kar ( A)
lehajtásával.
Üzemzavar esetén
