Peugeot 308 2021 Инструкция по эксплуатации (in Russian)

169
В случае неисправности
8

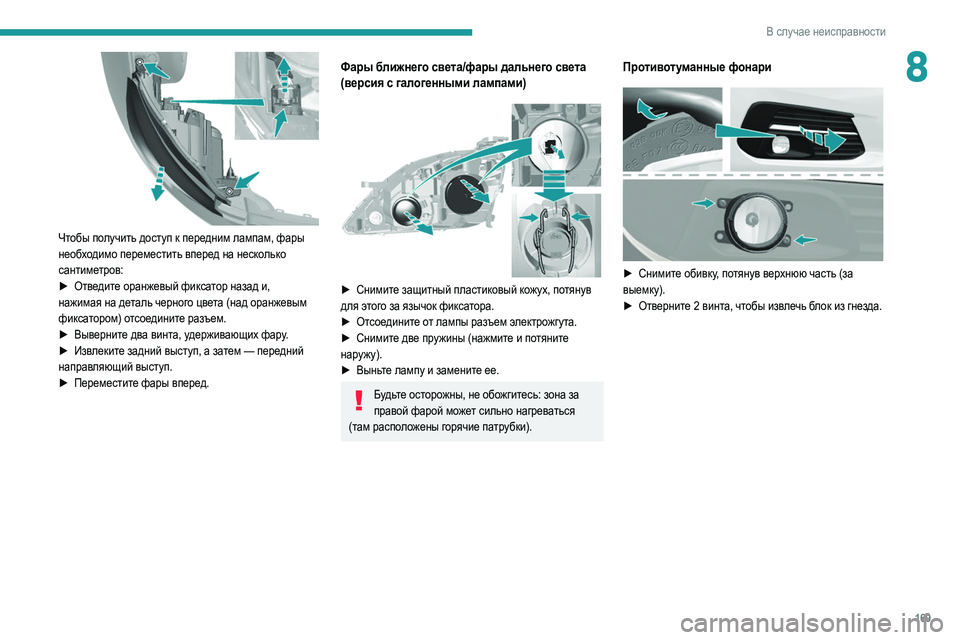

Чтобы получить доступ к передним лампам, фары
необходимо переместить вперед на несколько
сантиметров:
►
Отв
едите оранжевый фиксатор назад и,
нажимая на деталь черного цвета (над оранжевым
фиксатором) отсоедините разъем.
►

Выв
ерните два винта, удерживающих фару.
►

Изв
леките задний выступ, а затем — передний
направляющий выступ.
►

Перем
естите фары вперед.
Фары ближнего света/фары дальнего света
(версия с галогенными лампами)


► Снимите защитный пластиковый кожух, потянув
для этого за язычок фиксатора.
►
От
соедините от лампы разъем электрожгута.
►

Сним
ите две пружины (нажмите и потяните
наружу).
►

Вынь
те лампу и замените ее.
Будьте осторожны, не обожгитесь: зона за правой фарой может сильно нагреваться
(там расположены горячие патрубки).
Противотуманные фонари


► Снимите обивку, потянув верхнюю часть (за
выемку).
►

Отв
ерните 2 винта, чтобы извлечь блок из гнезда.

170
В случае неисправности

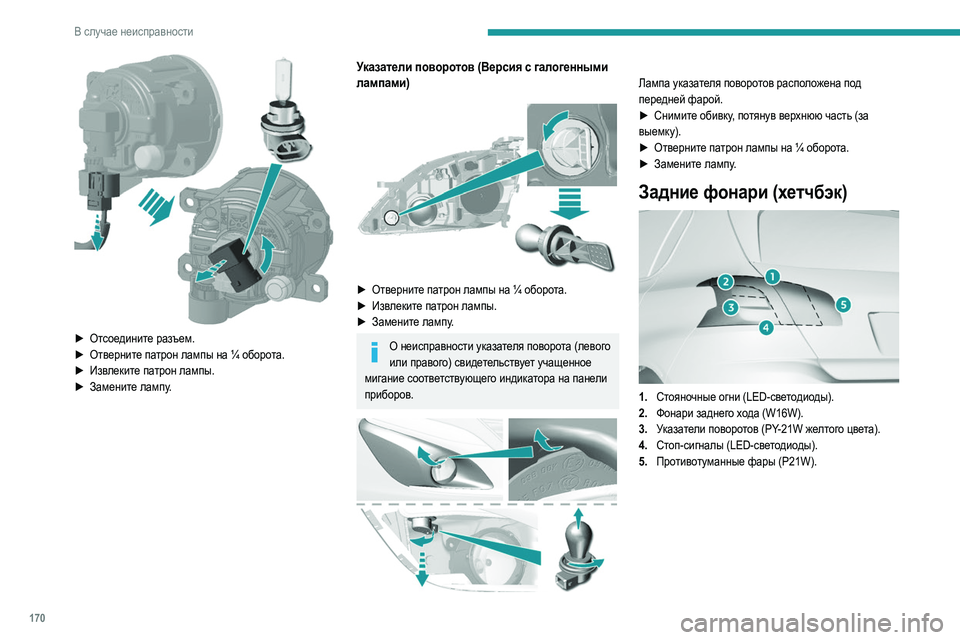

► Отсоедините разъем.
► Отв ерните патрон лампы на ¼ оборота.
►

Изв
леките патрон лампы.
►

Зам
ените лампу.
Указатели поворотов (Версия с галогенными
лампами)


► Отверните патрон лампы на ¼ оборота.
► Изв леките патрон лампы.
►

Зам
ените лампу.
О неисправности указателя поворота (левого или правого) свидетельствует учащенное
мигание соответствующего индикатора на панели
приборов.


Лампа указателя поворотов расположена под
передней фарой.
►

Сним
ите обивку, потянув верхнюю часть (за
выемку).
►

Отв
ерните патрон лампы на ¼ оборота.
►

Зам
ените лампу.
Задние фонари (хетчбэк)

1.Стояночные огни (LED-светодиоды).
2. Фонари заднего хода (W16W).
3. Указатели поворотов (PY-21W желтого цвета).
4. Стоп-сигналы (LED-светодиоды).
5. Противотуманные фары (P21W).
Фонари заднего хода, указатели
поворотов (на крыльях)


► Поднимите крышку багажника и снимите заглушку,
закрывающую доступ к фонарю.


► Отсоедините колодку электрического разъема.
► Отверните гайку крепления фонаря.
► Осторожно извлеките фонарь наружу.
► Отверните патрон лампы на ¼ оборота и
замените лампу.

171
В случае неисправности

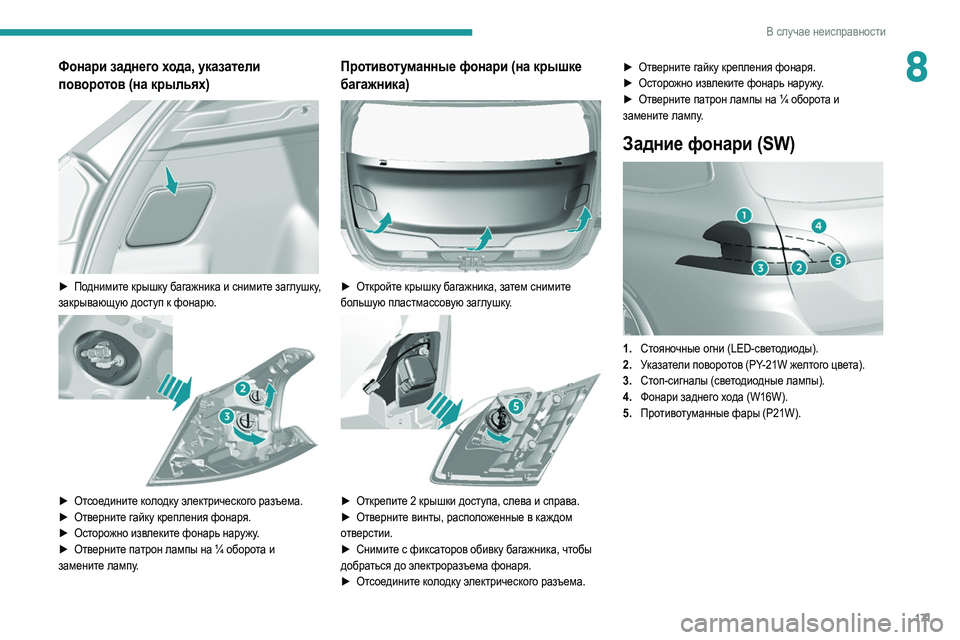

8Фонари заднего хода, указатели
поворотов (на крыльях)


► Поднимите крышку багажника и снимите заглушку,
закрывающую доступ к фонарю.


► Отсоедините колодку электрического разъема.
► Отв ерните гайку крепления фонаря.
►

Ост
орожно извлеките фонарь наружу.
►

Отв
ерните патрон лампы на ¼ оборота и
замените лампу.
Противотуманные фонари (на крышке
багажника)


► Откройте крышку багажника, затем снимите
большую пластмассовую заглушку.


► Открепите 2 крышки доступа, слева и справа.
► Отв ерните винты, расположенные в каждом
отверстии.
►

Сним
ите с фиксаторов обивку багажника, чтобы
добраться до электроразъема фонаря.
►

От
соедините колодку электрического разъема. ►

Отв
ерните гайку крепления фонаря.
►
Ост
орожно извлеките фонарь наружу.
►
Отв
ерните патрон лампы на ¼ оборота и
замените лампу.
Задние фонари (SW)

1. Стояночные огни (LED-светодиоды).
2. Указатели поворотов (PY-21W желтого цвета).
3. Стоп-сигналы (светодиодные лампы).
4. Фонари заднего хода (W16W).
5. Противотуманные фары (P21W).

172
В случае неисправности

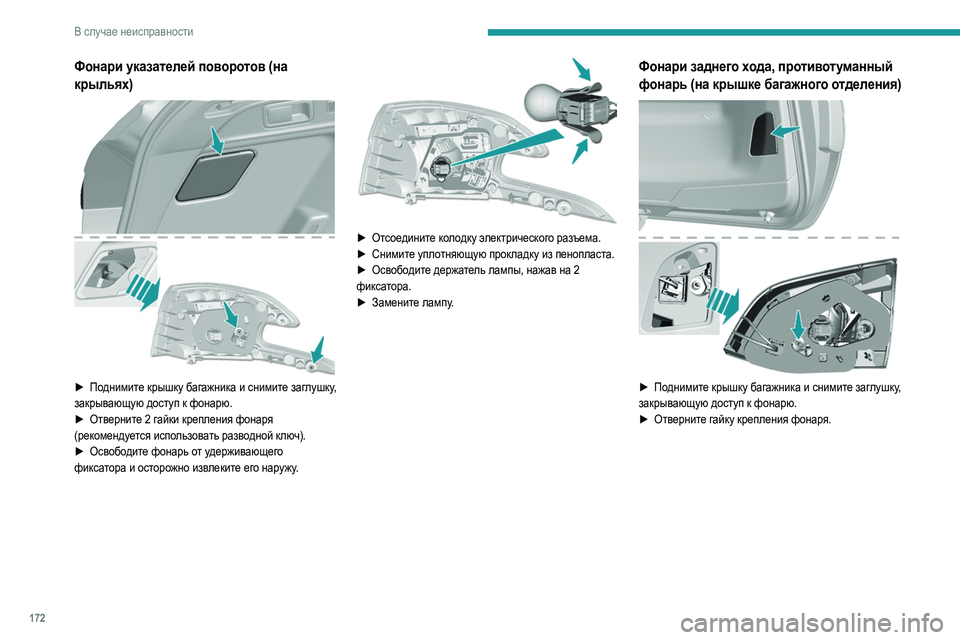

Фонари указателей поворотов (на
крыльях)


► Поднимите крышку багажника и снимите заглушку,
закрывающую доступ к фонарю.
►
Отв
ерните 2 гайки крепления фонаря
(рекомендуется использовать разводной ключ).
►

Осв
ободите фонарь от удерживающего
фиксатора и осторожно извлеките его наружу.


► Отсоедините колодку электрического разъема.
► Сним ите уплотняющую прокладку из пенопласта.
►

Осв
ободите держатель лампы, нажав на 2
фиксатора.
►

Зам
ените лампу.
Фонари заднего хода, противотуманный
фонарь (на крышке багажного отделения)


► Поднимите крышку багажника и снимите заглушку,
закрывающую доступ к фонарю.
►
Отв
ерните гайку крепления фонаря.


► Осторожно извлеките фонарь наружу.
► Отсоедините колодку электрического разъема.
► Противотуманный фонарь: освободите патрон
лампы, нажав на 2 фиксатора, а затем замените
лампу.
► Фонарь заднего хода: отверните патрон лампы на
¼ оборота и замените лампу.
Замена фонарей подсветки номерного
знака (W5W)

173
В случае неисправности
8

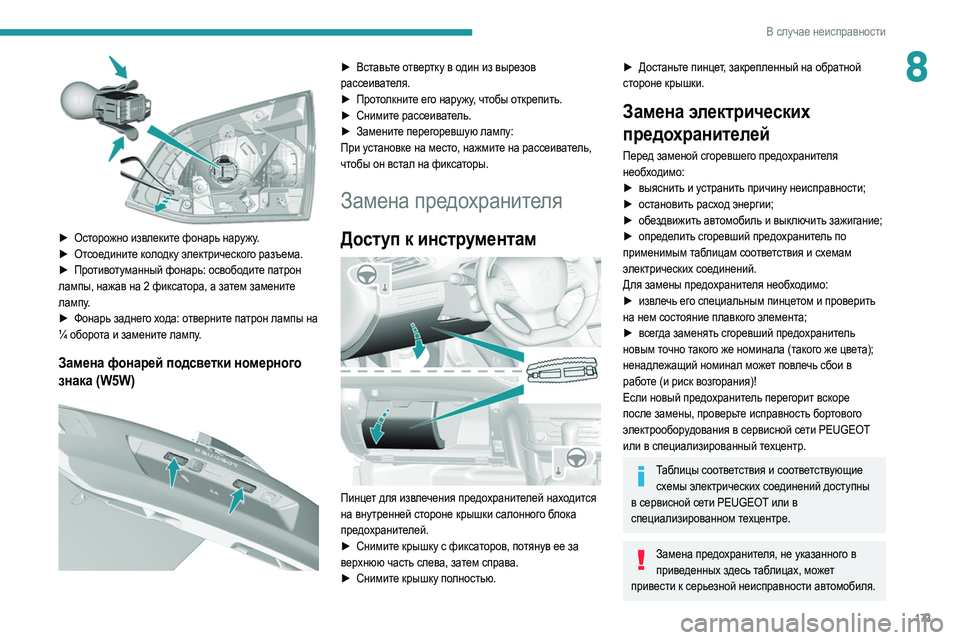

► Осторожно извлеките фонарь наружу.
► От соедините колодку электрического разъема.
►

Про
тивотуманный фонарь: освободите патрон
лампы, нажав на 2 фиксатора, а затем замените
лампу.
►

Фонарь заднег
о хода: отверните патрон лампы на
¼ оборота и замените лампу.
Замена фонарей подсветки номерного
знака (W5W)


► Вставьте отвертку в один из вырезов
рассеивателя.
►

Про
толкните его наружу, чтобы открепить.
►

Сним
ите рассеиватель.
►

Зам
ените перегоревшую лампу:
При установке на место, нажмите на рассеиватель,
чтобы он встал на фиксаторы.
Замена предохранителя
Доступ к инструментам

Пинцет для извлечения предохранителей находится
на внутренней стороне крышки салонного блока
предохранителей.
►

Сним
ите крышку с фиксаторов, потянув ее за
верхнюю часть слева, затем справа.
►

Сним
ите крышку полностью.
► Достаньте пинцет, закрепленный на обратной
стороне крышки.
Замена электрических
предохранителей
Перед заменой сгоревшего предохранителя
необходимо:
►
выя
снить и устранить причину неисправности;
►

ост
ановить расход энергии;
►

об
ездвижить автомобиль и выключить зажигание;
►

оп
ределить сгоревший предохранитель по
применимым таблицам соответствия и схемам
электрических соединений.
Для замены предохранителя необходимо:
►

изв
лечь его специальным пинцетом и проверить
на нем состояние плавкого элемента;
►

в
сегда заменять сгоревший предохранитель
новым точно такого же номинала (такого же цвета);
ненадлежащий номинал может повлечь сбои в
работе (и риск возгорания)!
Если новый предохранитель перегорит вскоре
после замены, проверьте исправность бортового
электрооборудования в сервисной сети PEUGEOT
или в специализированный техцентр.
Таблицы соответствия и соответствующие схемы электрических соединений доступны
в сервисной сети PEUGEOT или в
специализированном техцентре.
Замена предохранителя, не указанного в приведенных здесь таблицах, может
привести к серьезной неисправности автомобиля.

174
В случае неисправности

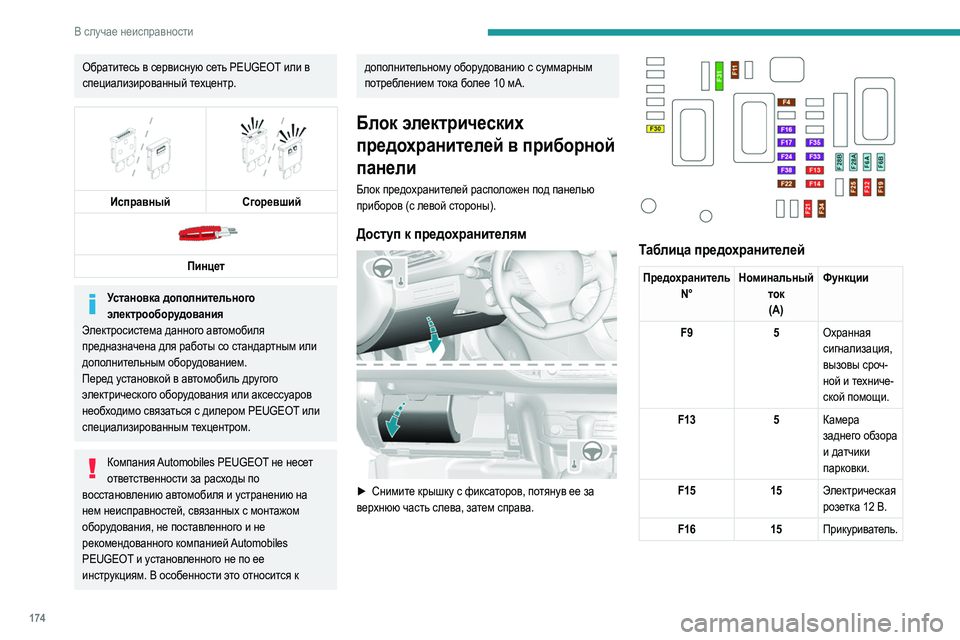

Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.


Исправный
Сгоревший

Пинцет
Установка дополнительного
электрооборудования
Электросистема данного автомобиля
предназначена для работы со стандартным или
дополнительным оборудованием.
Перед установкой в автомобиль другого
электрического оборудования или аксессуаров
необходимо связаться с дилером PEUGEOT или
специализированным техцентром.
Компания Automobiles PEUGEOT не несет ответственности за расходы по
восстановлению автомобиля и устранению на
нем неисправностей, связанных с монтажом
оборудования, не поставленного и не
рекомендованного компанией Automobiles
PEUGEOT и установленного не по ее
инструкциям. В особенности это относится к
дополнительному оборудованию с суммарным
потреблением тока более 10 мA.
Блок электрических
предохранителей в приборной
панели
Блок предохранителей расположен под панелью
приборов (с левой стороны).
Доступ к предохранителям

► Снимите крышку с фиксаторов, потянув ее за
верхнюю часть слева, затем справа.


Таблица предохранителей
Предохранитель N° Номинальный
ток(A) Функции
F9 5Охранная
сигнализация,
вызовы сроч
-
ной и техниче -
ской помощи.
F13 5К

амера
заднего обзора
и датчики
парковки.
F15 15Электрическая
розетка 12
В.
F16 15Прикуриватель.

175
В случае неисправности

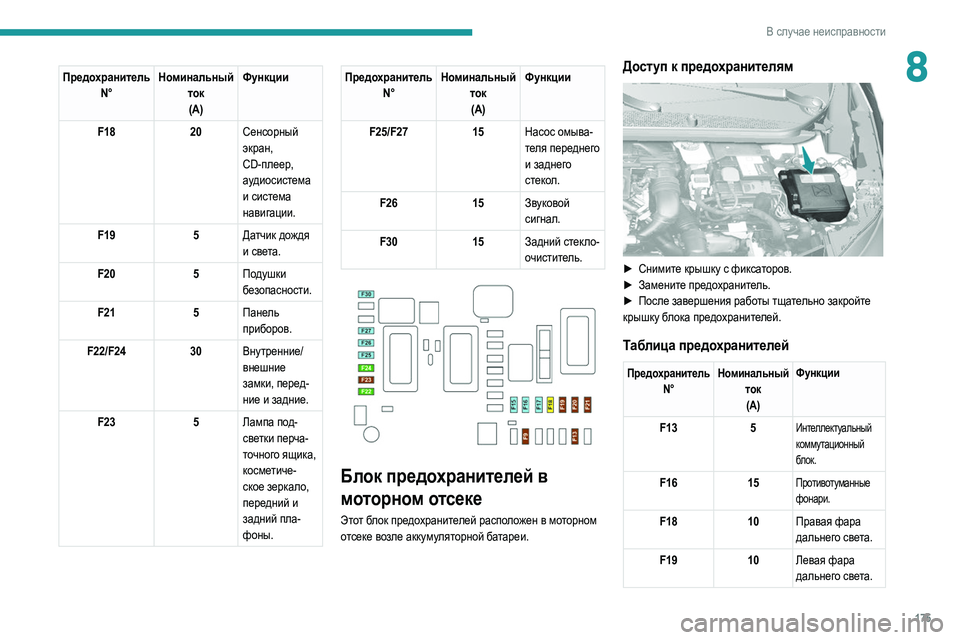

8ПредохранительN° Номинальный
ток(A) Функции
F18 20Сенсорный
экран,
CD-плеер,
аудиосистема
и система
навигации.
F19 5Датчик дождя
и света.
F20 5Подушки
безопасности.
F21 5Панель
приборов.
F22/F24 30Внутренние/
внешние
замки, перед
-
ние и задние.
F23 5Лам

па под -
светки перча-
точного ящика,
к
осметиче -
ское
зеркало,
п ередний и
задний пла -
фоны.
Предохранитель N° Номинальный
ток(A) Функции
F25/F27 15Насос омыва
-
теля переднего
и заднег
о
стекол.
F26 15Звуковой
сигнал.
F30 15Задний стекло -
очиститель.


Блок предохранителей в
моторном отсеке
Этот блок предохранителей расположен в моторном
отсеке возле аккумуляторной батареи.
Доступ к предохранителям

► Снимите крышку с фиксаторов.
► Зам ените предохранитель.
►

После зав
ершения работы тщательно закройте
крышку блока предохранителей.
Таблица предохранителей
Предохранитель N° Номинальный
ток(A) Функции
F13
5Интеллектуальный
коммутационный
блок.
F1615Противотуманные
фонари.
F1810Правая фара
дальнего света.
F19 10Левая фара
дальнего света.

176
В случае неисправности

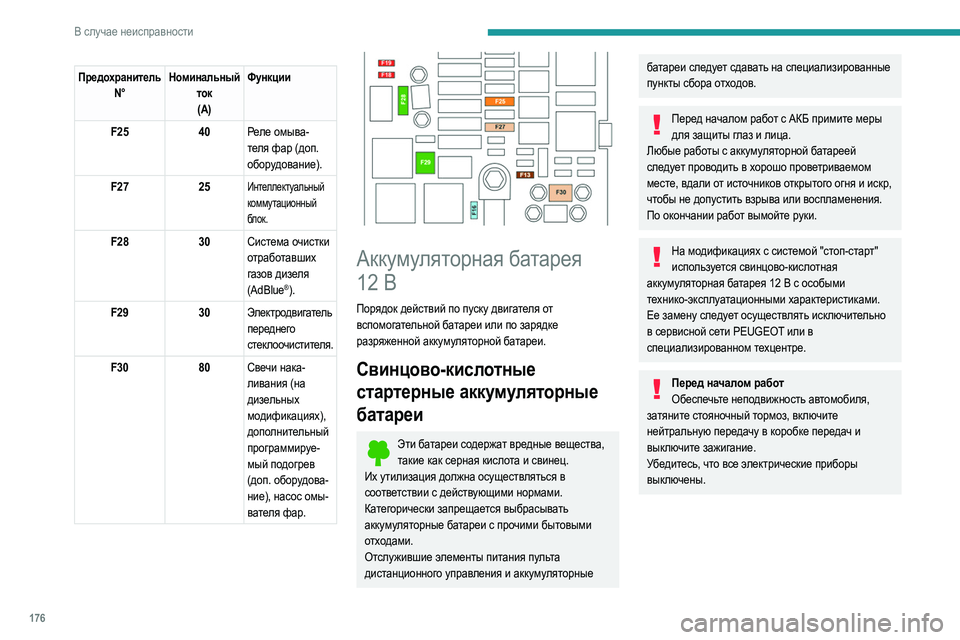

ПредохранительN° Номинальный
ток(A) Функции
F25
40Реле омыва -
теля фар (доп.
обор удование).
F27 25
Интеллектуальный
коммутационный
блок.
F2830Система очистки
отработавших
газов дизеля
(AdBlue
®).
F29 30Электродвигатель
переднего
стеклоочистителя.
F30 80Свечи нака -
ливания (на
диз
ельных
модификациях),
дополнительный
программируе -
мый подогрев
(доп
. оборудова -
ние), насос омы-
вателя фар.


Аккумуляторная батарея
12 В
Порядок действий по пуску двигателя от
вспомогательной батареи или по зарядке
разряженной аккумуляторной батареи.
Свинцово-кислотные
стартерные аккумуляторные
батареи
Эти батареи содержат вредные вещества,
такие как серная кислота и свинец.
Их утилизация должна осуществляться в
соответствии с действующими нормами.
Категорически запрещается выбрасывать
аккумуляторные батареи с прочими бытовыми
отходами.
Отслужившие элементы питания пульта
дистанционного управления и аккумуляторные
батареи следует сдавать на специализированные
пункты сбора отходов.
Перед началом работ с АКБ примите меры для защиты глаз и лица.
Любые работы с аккумуляторной батареей
следует проводить в хорошо проветриваемом
месте, вдали от источников открытого огня и искр,
чтобы не допустить взрыва или воспламенения.
По окончании работ вымойте руки.
На модификациях с системой "стоп-старт" используется свинцово-кислотная
аккумуляторная батарея 12
В с особыми
технико-эксплуатационными характеристиками.
Ее замену следует осуществлять исключительно
в сервисной сети PEUGEOT или в
специализированном техцентре.
Перед началом работ Обеспечьте неподвижность автомобиля,
затяните стояночный тормоз, включите
нейтральную передачу в коробке передач и
выключите зажигание.
Убедитесь, что все электрические приборы
выключены.

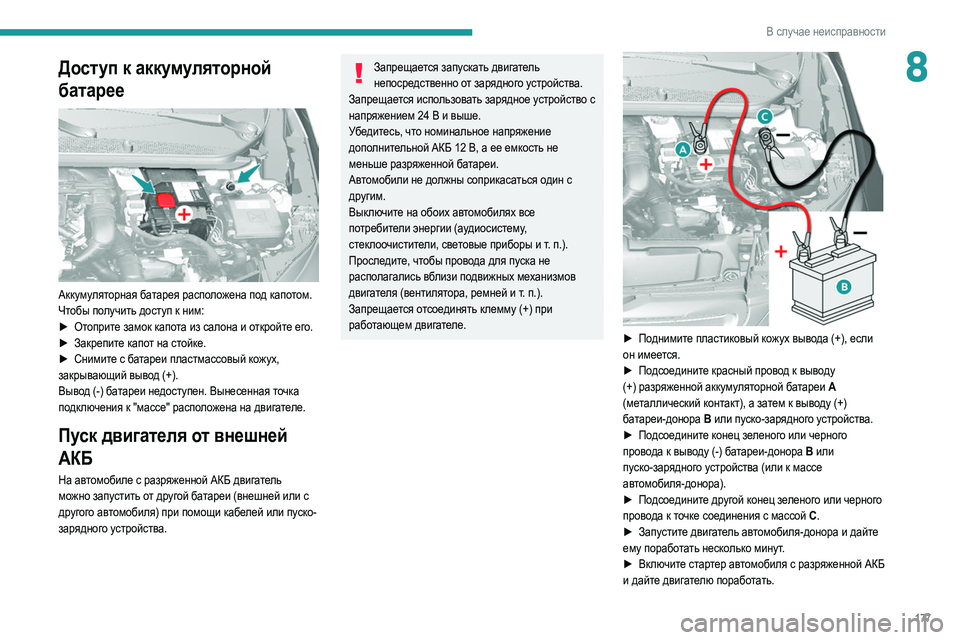

Доступ к аккумуляторной
батарее


Аккумуляторная батарея расположена под капотом.
Чтобы получить доступ к ним:
► Отоприте замок капота из салона и откройте его.
► Закрепите капот на стойке.
► Снимите с батареи пластмассовый кожух,
закрывающий вывод (+).
Вывод (-) батареи недоступен. Вынесенная точка
подключения к "массе" расположена на двигателе.
Пуск двигателя от внешней
АКБ
На автомобиле с разряженной АКБ двигатель
можно запустить от другой батареи (внешней или с
другого автомобиля) при помощи кабелей или пуско-
зарядного устройства.

177
В случае неисправности
8Доступ к аккумуляторной
батарее


Аккумуляторная батарея расположена под капотом.
Чтобы получить доступ к ним:
►
От
оприте замок капота из салона и откройте его.
►

Зак
репите капот на стойке.
►

Сним
ите с батареи пластмассовый кожух,
закрывающий вывод (+).
Вывод (-) батареи недоступен. Вынесенная точка
подключения к "массе" расположена на двигателе.
Пуск двигателя от внешней
АКБ
На автомобиле с разряженной АКБ двигатель
можно запустить от другой батареи (внешней или с
другого автомобиля) при помощи кабелей или пуско-
зарядного устройства.
Запрещается запускать двигатель непосредственно от зарядного устройства.
Запрещается использовать зарядное устройство с
напряжением 24
В и выше.
Убедитесь, что номинальное напряжение
дополнительной АКБ 12
В, а ее емкость не
меньше разряженной батареи.
Автомобили не должны соприкасаться один с
другим.
Выключите на обоих автомобилях все
потребители энергии (аудиосистему,
стеклоочистители, световые приборы и т. п.).
Проследите, чтобы провода для пуска не
располагались вблизи подвижных механизмов
двигателя (вентилятора, ремней и т. п.).
Запрещается отсоединять клемму (+) при
работающем двигателе.


► Поднимите пластиковый кожух вывода (+), если
он имеется.
►

По
дсоедините красный провод к выводу
(+) разряженной аккумуляторной батареи
A
(металлический контакт), а затем к выводу (+)
батареи-донора
B или пуско-зарядного устройства.
►

По
дсоедините конец зеленого или черного
провода к выводу (-) батареи-донора
B или
пуско-зарядного устройства (или к массе
автомобиля-донора).
►

По
дсоедините другой конец зеленого или черного
провода к точке соединения с массой C .
►

Зап
устите двигатель автомобиля-донора и дайте
ему поработать несколько минут.
►

Вк
лючите стартер автомобиля с разряженной АКБ
и дайте двигателю поработать.

178

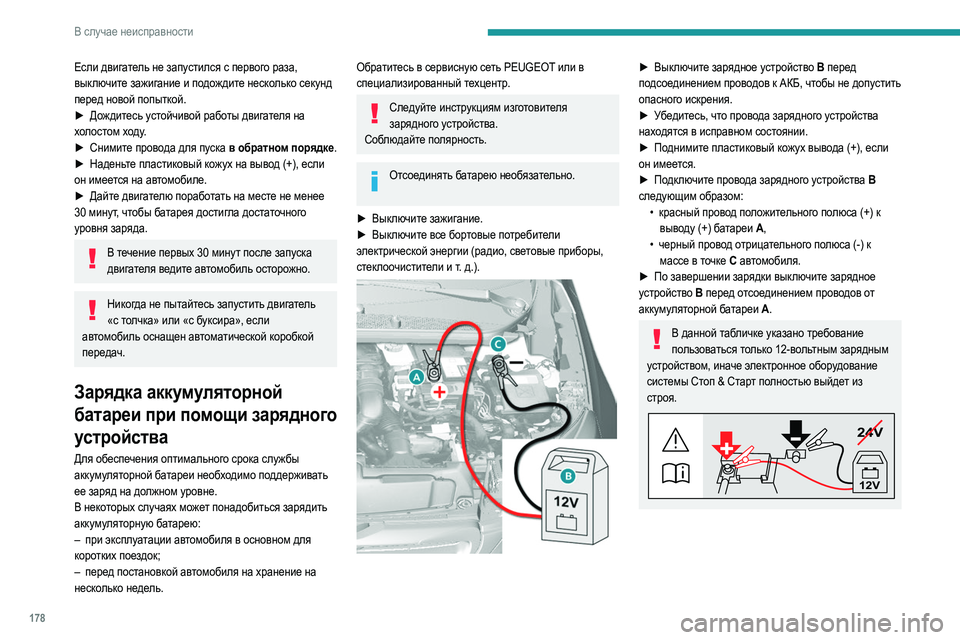

В случае неисправности
Если двигатель не запустился с первого раза,
выключите зажигание и подождите несколько секунд
перед новой попыткой.
►
Д
ождитесь устойчивой работы двигателя на
холостом ходу.
►

Сним
ите провода для пуска в обратном порядке.
►

Надень
те пластиковый кожух на вывод (+), если
он имеется на автомобиле.
►

Дайт
е двигателю поработать на месте не менее
30
минут, чтобы батарея достигла достаточного
уровня заряда.
В течение первых 30 минут после запуска двигателя ведите автомобиль осторожно.
Никогда не пытайтесь запустить двигатель «с толчка» или «с буксира», если
автомобиль оснащен автоматической коробкой
передач.
Зарядка аккумуляторной
батареи при помощи зарядного
устройства
Для обеспечения оптимального срока службы
аккумуляторной батареи необходимо поддерживать
ее заряд на должном уровне.
В некоторых случаях может понадобиться зарядить
аккумуляторную батарею:
–

п
ри эксплуатации автомобиля в основном для
коротких поездок;
–

п
еред постановкой автомобиля на хранение на
несколько недель.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Следуйте инструкциям изготовителя зарядного устройства.
Соблюдайте полярность.
Отсоединять батарею необязательно.
►
Выключите зажигание.
► Вык лючите все бортовые потребители
электрической энергии (радио, световые приборы,
стеклоочистители и т.
д.).


► Выключите зарядное устройство B перед
подсоединением проводов к АКБ, чтобы не допустить
опасного искрения.
►

У
бедитесь, что провода зарядного устройства
находятся в исправном состоянии.
►

По
днимите пластиковый кожух вывода (+), если
он имеется.
►

По
дключите провода зарядного устройства B
следующим образом: •

к
расный провод положительного полюса (+) к
выводу (+) батареи A ,
•

черный п
ровод отрицательного полюса (-) к
массе в точке C автомобиля.
►

По зав
ершении зарядки выключите зарядное
устройство B перед отсоединением проводов от
аккумуляторной батареи A .
В данной табличке указано требование
пользоваться только 12-вольтным зарядным
устройством, иначе электронное оборудование
системы Стоп & Старт полностью выйдет из
строя.
24V
12V
Запрещается заряжать замерзшую аккумуляторную батарею – она может
взорваться!
Если она замерзла, проверьте ее состояние
в сервисной сети PEUGEOT или в
специализированном техцентре, где проверят ее
внутренние элементы на отсутствие повреждений
и корпус на отсутствие трещин, через которые
может вытекать агрессивная кислота.
В последующей поездке первый пуск двигателя в режиме «стоп-старт» может не
сработать.
В таком случае система вновь станет активной
только после длительной стоянки автомобиля,
продолжительность которой зависит от
климатических условий и степени заряженности
АКБ (около 8 часов).
Отключение аккумуляторной
батареи
Для поддержания уровня заряда АКБ, достаточного
для пуска двигателя, рекомендуется отключать
батарею от бортовой сети в случае длительного
простоя автомобиля.
Прежде чем отсоединить провода от аккумуляторной
батареи:
► закройте окна, двери, багажник, потолочный люк,
► выключите все бортовые потребители
электрической энергии (аудиосистему,
стеклоочистители, световые приборы и т. д.),
