PEUGEOT 308 2024 Manual del propietario (in Spanish)

219
En caso de avería
8

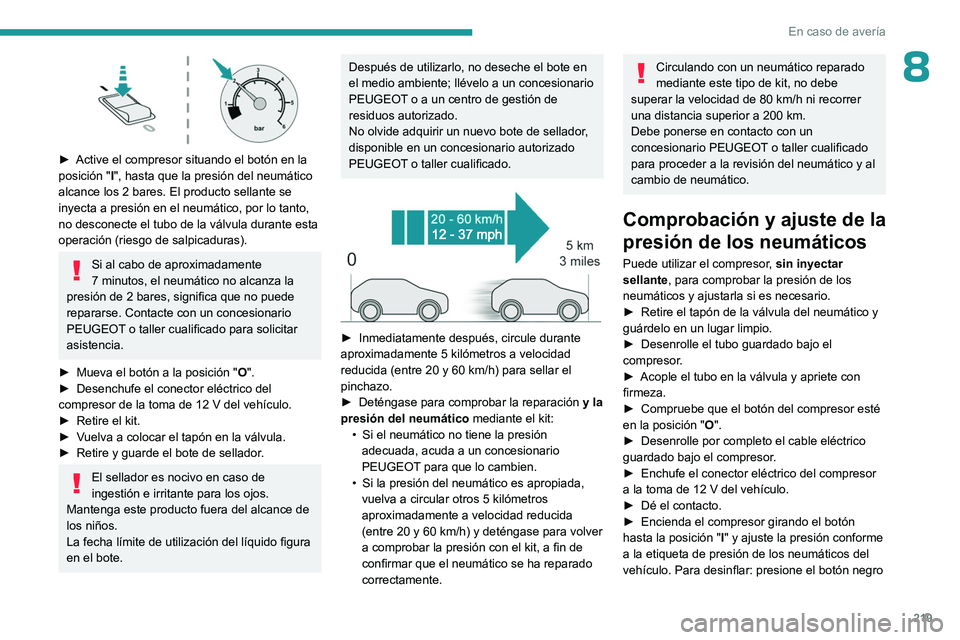

► Active el compresor situando el botón en la
posición "I", hasta que la presión del neumático
alcance los 2
bares. El producto sellante se
inyecta a presión en el neumático, por lo tanto,
no desconecte el tubo de la válvula durante esta
operación (riesgo de salpicaduras).
Si al cabo de aproximadamente
7 minutos, el neumático no alcanza la
presión de 2
bares, significa que no puede
repararse. Contacte con un concesionario
PEUGEOT o taller cualificado para solicitar
asistencia.
â–º

Mueva el botón a la posición
"O".
â–º

Desenchufe el conector eléctrico del
compresor de la toma de 12

V del vehículo.
â–º

Retire el kit.
â–º


V

uelva a colocar el tapón en la válvula.
â–º

Retire y guarde el bote de sellador
.
El sellador es nocivo en caso de
ingestión e irritante para los ojos.
Mantenga este producto fuera del alcance de
los niños.
La fecha límite de utilización del líquido figura
en el bote.
Después de utilizarlo, no deseche el bote en
el medio ambiente; llévelo a un concesionario
PEUGEOT o a un centro de gestión de
residuos autorizado.
No olvide adquirir un nuevo bote de sellador,
disponible en un concesionario autorizado
PEUGEOT o taller cualificado.


► Inmediatamente después, circule durante
aproximadamente 5 kilómetros a velocidad
reducida (entre 20 y 60
km/h) para sellar el
pinchazo.
â–º

Deténgase para comprobar la reparación y la
presión del neumático mediante el kit:
•


Si el neumático no tiene la presión
adecuada, acuda a un concesionario
PEUGEOT

para que lo cambien.
•

Si la presión del neumático es apropiada,
vuelva a circular otros 5

kilómetros
aproximadamente a velocidad reducida
(entre 20 y 60
km/h) y deténgase para volver
a comprobar la presión con el kit, a fin de
confirmar que el neumático se ha reparado
correctamente.
Circulando con un neumático reparado
mediante este tipo de kit, no debe
superar la velocidad de 80 km/h ni recorrer
una distancia superior a 200 km.
Debe ponerse en contacto con un
concesionario PEUGEOT o taller cualificado
para proceder a la revisión del neumático y al
cambio de neumático.
Comprobación y ajuste de la
presión de los neumáticos
Puede utilizar el compresor, sin inyectar
sellante, para comprobar la presión de los
neumáticos y ajustarla si es necesario.
â–º

Retire el tapón de la válvula del neumático y
guárdelo en un lugar limpio.
â–º


Desenrolle el tubo guardado bajo el
compresor

.
â–º

Acople el tubo en la válvula y apriete con
firmeza.
â–º


Compruebe que el botón del compresor esté
en la posición " O

".
â–º

Desenrolle por completo el cable eléctrico
guardado bajo el compresor

.
â–º

Enchufe el conector eléctrico del compresor
a la toma de 12

V del vehículo.
â–º

Dé el contacto.
â–º


Encienda el compresor girando el botón
hasta la posición

"I" y ajuste la presión conforme
a la etiqueta de presión de los neumáticos del
vehículo. Para desinflar: presione el botón negro

220
En caso de avería

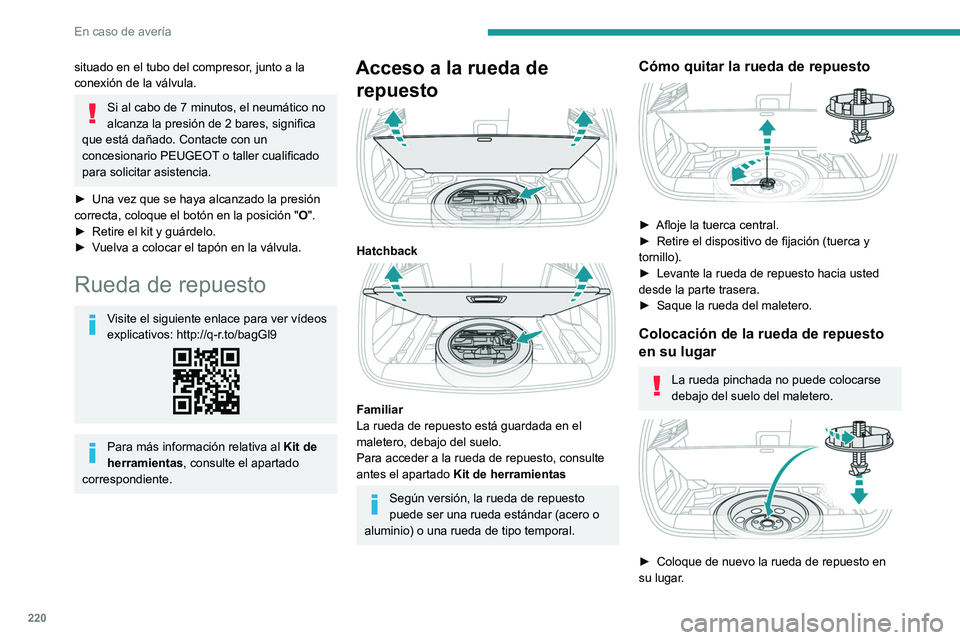

situado en el tubo del compresor, junto a la
conexión de la válvula.
Si al cabo de 7 minutos, el neumático no
alcanza la presión de 2 bares, significa
que está dañado. Contacte con un
concesionario PEUGEOT o taller cualificado
para solicitar asistencia.
â–º

Una vez que se haya alcanzado la presión
correcta, coloque el botón en la posición

"O".
â–º

Retire el kit y guárdelo.
â–º


V

uelva a colocar el tapón en la válvula.
Rueda de repuesto
Visite el siguiente enlace para ver vídeos
explicativos: http://q-r.to/bagGl9
Para más información relativa al Kit de
herramientas , consulte el apartado
correspondiente.
Acceso a la rueda de repuesto


Hatchback

Familiar
La rueda de repuesto está guardada en el
maletero, debajo del suelo.
Para acceder a la rueda de repuesto, consulte
antes el apartado Kit de herramientas
Según versión, la rueda de repuesto
puede ser una rueda estándar (acero o
aluminio) o una rueda de tipo temporal.
Cómo quitar la rueda de repuesto

â–º Afloje la tuerca central.
► Retire el dispositivo de fijación (tuerca y
tornillo).
â–º

Levante la rueda de repuesto hacia usted
desde la parte trasera.
â–º


Saque la rueda del maletero.
Colocación de la rueda de repuesto
en su lugar
La rueda pinchada no puede colocarse
debajo del suelo del maletero.


â–º Coloque de nuevo la rueda de repuesto en
su lugar .

221
En caso de avería

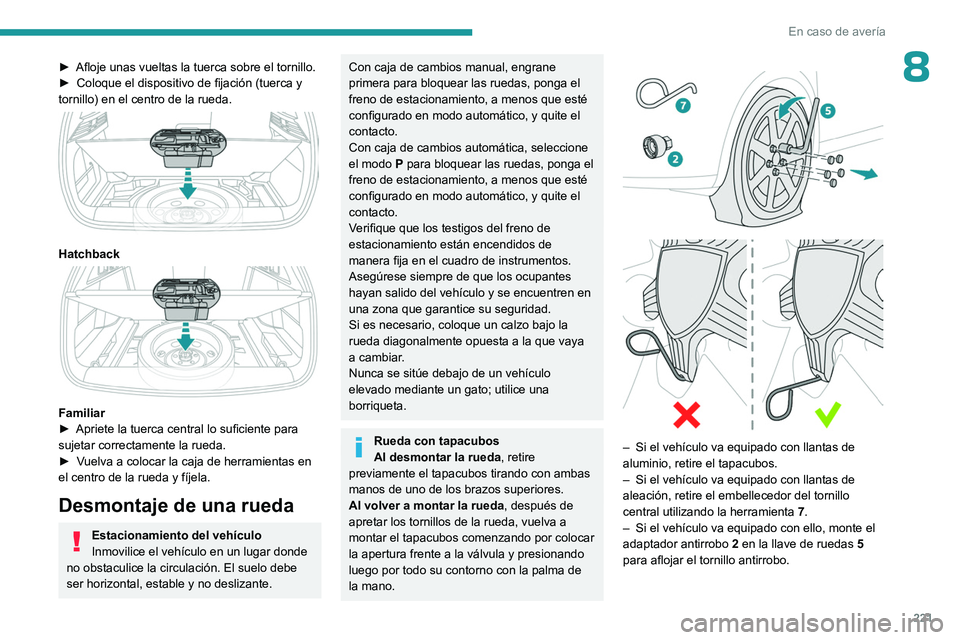

8â–º Afloje unas vueltas la tuerca sobre el tornillo.
► Coloque el dispositivo de fijación (tuerca y
tornillo) en el centro de la rueda.


Hatchback

Familiar
â–º Apriete la tuerca central lo suficiente para
sujetar correctamente la rueda.
â–º

V
uelva a colocar la caja de herramientas en
el centro de la rueda y fíjela.
Desmontaje de una rueda
Estacionamiento del vehículo
Inmovilice el vehículo en un lugar donde
no obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Con caja de cambios manual, engrane
primera para bloquear las ruedas, ponga el
freno de estacionamiento, a menos que esté
configurado en modo automático, y quite el
contacto.
Con caja de cambios automática, seleccione
el modo P para bloquear las ruedas, ponga el
freno de estacionamiento, a menos que esté
configurado en modo automático, y quite el
contacto.
Verifique que los testigos del freno de
estacionamiento están encendidos de
manera fija en el cuadro de instrumentos.
Asegúrese siempre de que los ocupantes
hayan salido del vehículo y se encuentren en
una zona que garantice su seguridad.
Si es necesario, coloque un calzo bajo la
rueda diagonalmente opuesta a la que vaya
a cambiar.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.
Rueda con tapacubos
Al desmontar la rueda, retire
previamente el tapacubos tirando con ambas
manos de uno de los brazos superiores.
Al volver a montar la rueda, después de
apretar los tornillos de la rueda, vuelva a
montar el tapacubos comenzando por colocar
la apertura frente a la válvula y presionando
luego por todo su contorno con la palma de
la mano.




– Si el vehículo va equipado con llantas de
aluminio, retire el tapacubos.
–

Si el vehículo va equipado con llantas de
aleación, retire el embellecedor del tornillo
central utilizando la herramienta 7

.
–

Si el vehículo va equipado con ello, monte el
adaptador antirrobo 2

en la llave de ruedas 5
para aflojar el tornillo antirrobo.

222
En caso de avería

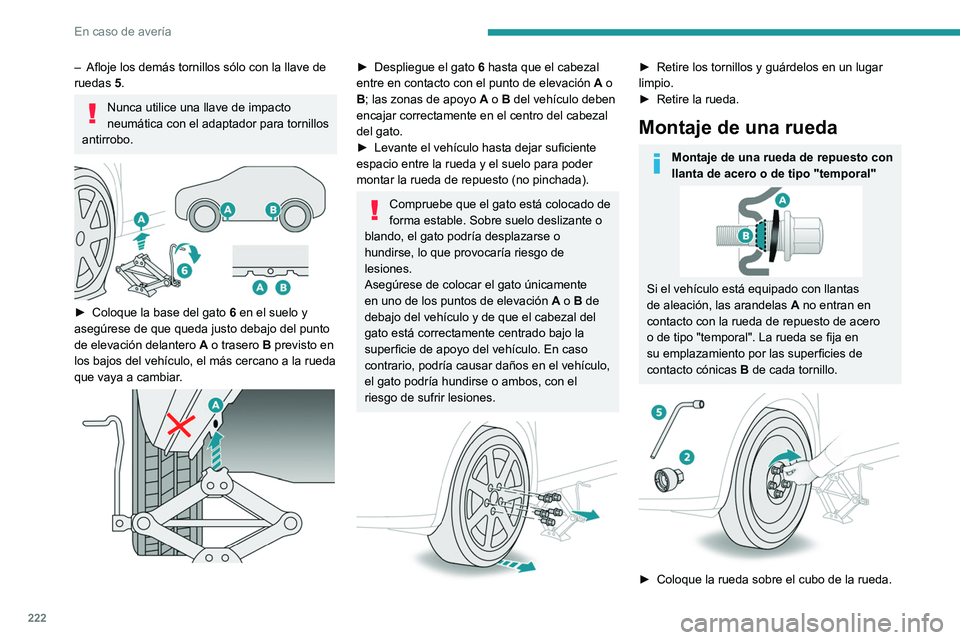

– Afloje los demás tornillos sólo con la llave de
ruedas 5.
Nunca utilice una llave de impacto
neumática con el adaptador para tornillos
antirrobo.


â–º Coloque la base del gato 6 en el suelo y
asegúrese de que queda justo debajo del punto
de elevación delantero A o trasero B previsto en
los bajos del vehículo, el más cercano a la rueda
que vaya a cambiar.


â–º Despliegue el gato 6 hasta que el cabezal
entre en contacto con el punto de elevación A o
B; las zonas de apoyo

A
o B del vehículo deben
encajar correctamente en el centro del cabezal
del gato.
â–º

Levante el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para poder
montar la rueda de repuesto (no pinchada).
Compruebe que el gato está colocado de
forma estable. Sobre suelo deslizante o
blando, el gato podría desplazarse o
hundirse, lo que provocaría riesgo de
lesiones.
Asegúrese de colocar el gato únicamente
en uno de los puntos de elevación A o B de
debajo del vehículo y de que el cabezal del
gato está correctamente centrado bajo la
superficie de apoyo del vehículo. En caso
contrario, podría causar daños en el vehículo,
el gato podría hundirse o ambos, con el
riesgo de sufrir lesiones.


► Retire los tornillos y guárdelos en un lugar
limpio.
â–º

Retire la rueda.
Montaje de una rueda
Montaje de una rueda de repuesto con
llanta de acero o de tipo "temporal"
Si el vehículo está equipado con llantas
de aleación, las arandelas A no entran en
contacto con la rueda de repuesto de acero
o de tipo "temporal". La rueda se fija en
su emplazamiento por las superficies de
contacto cónicas B de cada tornillo.


â–º Coloque la rueda sobre el cubo de la rueda.

223
En caso de avería

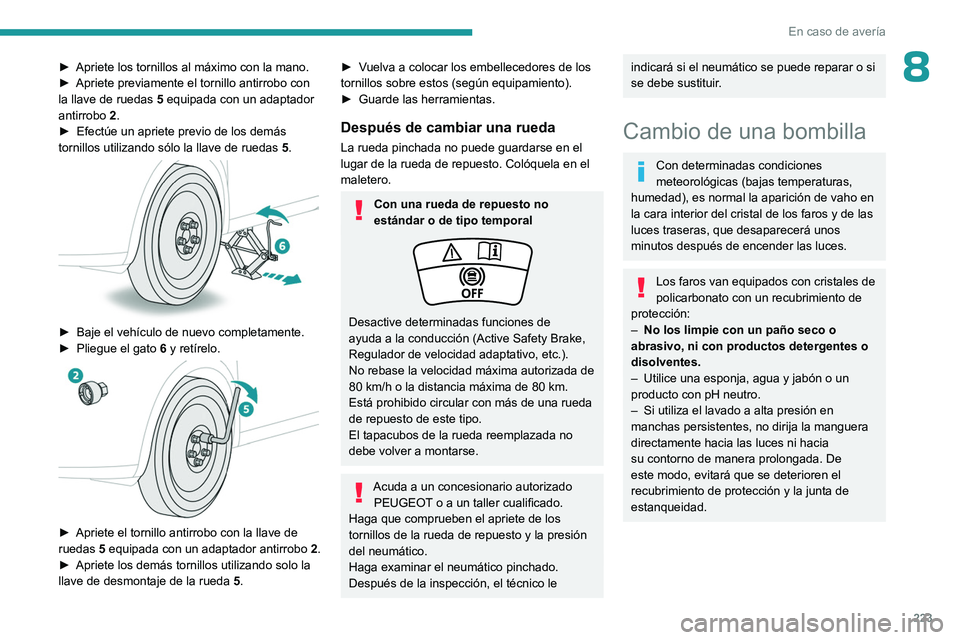

8► Apriete los tornillos al máximo con la mano.
â–º Apriete previamente el tornillo antirrobo con
la llave de ruedas

5
equipada con un adaptador
antirrobo

2
.
â–º

Efectúe un apriete previo de los demás
tornillos utilizando sólo la llave de ruedas


5
.


► Baje el vehículo de nuevo completamente.
â–º Pliegue el gato 6
y retírelo.


â–º Apriete el tornillo antirrobo con la llave de
ruedas 5 equipada con un adaptador antirrobo 2 .
â–º

Apriete los demás tornillos utilizando solo la
llave de desmontaje de la rueda 5

.
â–º Vuelva a colocar los embellecedores de los
tornillos sobre estos (según equipamiento).
â–º
Guarde las herramientas.
Después de cambiar una rueda
La rueda pinchada no puede guardarse en el
lugar de la rueda de repuesto. Colóquela en el
maletero.
Con una rueda de repuesto no
estándar o de tipo temporal
Desactive determinadas funciones de
ayuda a la conducción (Active Safety Brake,
Regulador de velocidad adaptativo, etc.).
No rebase la velocidad máxima autorizada de
80
km/h o la distancia máxima de 80 km.
Está prohibido circular con más de una rueda
de repuesto de este tipo.
El tapacubos de la rueda reemplazada no
debe volver a montarse.
Acuda a un concesionario autorizado PEUGEOT o a un taller cualificado.
Haga que comprueben el apriete de los
tornillos de la rueda de repuesto y la presión
del neumático.
Haga examinar el neumático pinchado.
Después de la inspección, el técnico le
indicará si el neumático se puede reparar o si
se debe sustituir.
Cambio de una bombilla
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.
Los faros van equipados con cristales de
policarbonato con un recubrimiento de
protección:
–

No los limpie con un paño seco o
abrasivo, ni con productos detergentes o
disolventes.
–


Utilice una esponja, agua y jabón o un
producto con pH neutro.
–


Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la manguera
directamente hacia las luces ni hacia
su contorno de manera prolongada. De
este modo, evitará que se deterioren el
recubrimiento de protección y la junta de
estanqueidad.

224
En caso de avería

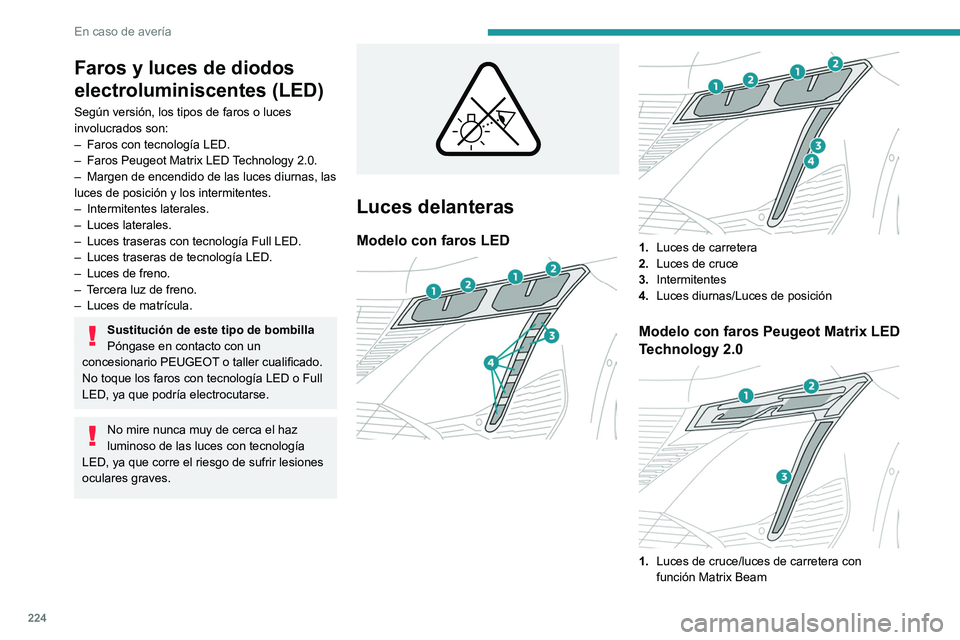

Faros y luces de diodos
electroluminiscentes (LED)
Según versión, los tipos de faros o luces
involucrados son:
–
Faros con tecnología LED.
–


Faros Peugeot Matrix LED
Technology 2.0.
–

Margen de encendido de las luces diurnas, las
luces de posición y los intermitentes.
–


Intermitentes laterales.
–


Luces laterales.
–


Luces traseras con tecnología Full LED.
–


Luces traseras de tecnología LED.
–


Luces de freno.
–


T
ercera luz de freno.
–

Luces de matrícula.
Sustitución de este tipo de bombilla
Póngase en contacto con un
concesionario PEUGEOT o taller cualificado.
No toque los faros con tecnología LED o Full
LED, ya que podría electrocutarse.
No mire nunca muy de cerca el haz
luminoso de las luces con tecnología
LED, ya que corre el riesgo de sufrir lesiones
oculares graves.


Luces delanteras
Modelo con faros LED



1. Luces de carretera
2. Luces de cruce
3. Intermitentes
4. Luces diurnas/Luces de posición
Modelo con faros Peugeot Matrix LED
Technology 2.0


1.Luces de cruce/luces de carretera con
función Matrix Beam

225
En caso de avería
82.Luces de cruce/luces de carretera
3. Luces diurnas/luces de posición/intermitentes

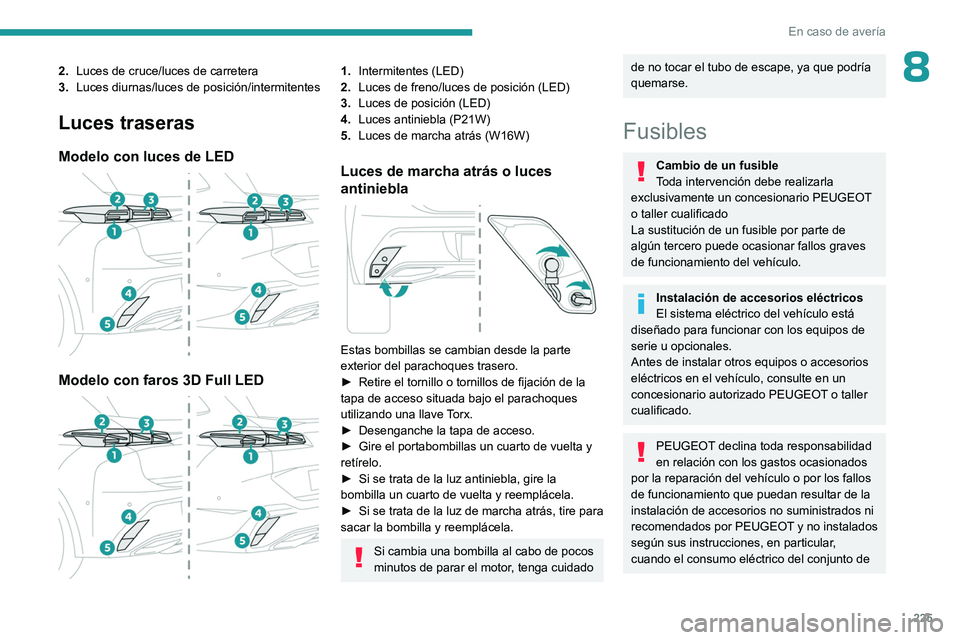

Luces traseras
Modelo con luces de LED

Modelo con faros 3D Full LED

1.Intermitentes (LED)
2. Luces de freno/luces de posición (LED)
3. Luces de posición
(LED)
4. Luces antiniebla (P21W)
5. Luces de marcha atrás (W16W)
Luces de marcha atrás o luces
antiniebla


Estas bombillas se cambian desde la parte
exterior del parachoques trasero.
â–º

Retire el tornillo o tornillos de fijación de la
tapa de acceso situada bajo el parachoques
utilizando una llave

Torx.
â–º

Desenganche la tapa de acceso.
â–º


Gire el portabombillas un cuarto de vuelta y
retírelo.
â–º


Si se trata de la luz antiniebla, gire la
bombilla un cuarto de vuelta y reemplácela.
â–º


Si se trata de la luz de marcha atrás, tire para
sacar la bombilla y reemplácela.
Si cambia una bombilla al cabo de pocos
minutos de parar el motor, tenga cuidado
de no tocar el tubo de escape, ya que podría
quemarse.
Fusibles
Cambio de un fusible
Toda intervención debe realizarla
exclusivamente un concesionario PEUGEOT
o taller cualificado
La sustitución de un fusible por parte de
algún tercero puede ocasionar fallos graves
de funcionamiento del vehículo.
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos de
serie u opcionales.
Antes de instalar otros equipos o accesorios
eléctricos en el vehículo, consulte en un
concesionario autorizado PEUGEOT o taller
cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por PEUGEOT y no instalados
según sus instrucciones, en particular,
cuando el consumo eléctrico del conjunto de

226
En caso de avería
los dispositivos adicionales conectados
supera los 10 miliamperios.

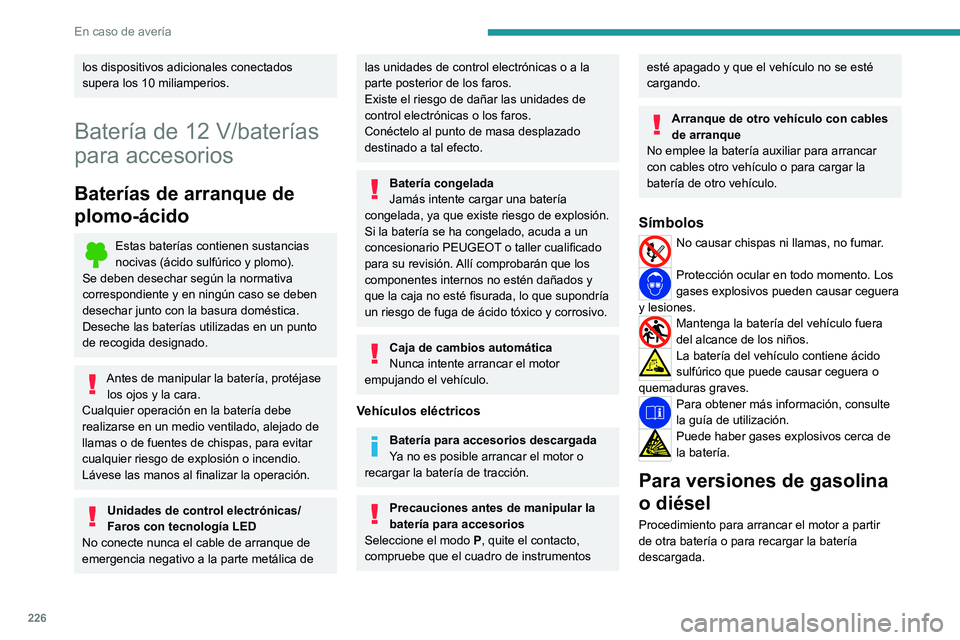

Batería de 12 V/baterías
para accesorios
Baterías de arranque de
plomo-ácido
Estas baterías contienen sustancias
nocivas (ácido sulfúrico y plomo).
Se deben desechar según la normativa
correspondiente y en ningún caso se deben
desechar junto con la basura doméstica.
Deseche las baterías utilizadas en un punto
de recogida designado.
Antes de manipular la batería, protéjase los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o de fuentes de chispas, para evitar
cualquier riesgo de explosión o incendio.
Lávese las manos al finalizar la operación.
Unidades de control electrónicas/
Faros con tecnología LED
No conecte nunca el cable de arranque de
emergencia negativo a la parte metálica de
las unidades de control electrónicas o a la
parte posterior de los faros.
Existe el riesgo de dañar las unidades de
control electrónicas o los faros.
Conéctelo al punto de masa desplazado
destinado a tal efecto.
Batería congelada
Jamás intente cargar una batería
congelada, ya que existe riesgo de explosión.
Si la batería se ha congelado, acuda a un
concesionario PEUGEOT o taller cualificado
para su revisión. Allí comprobarán que los
componentes internos no estén dañados y
que la caja no esté fisurada, lo que supondría
un riesgo de fuga de ácido tóxico y corrosivo.
Caja de cambios automática
Nunca intente arrancar el motor
empujando el vehículo.
Vehículos eléctricos
Batería para accesorios descargada
Ya no es posible arrancar el motor o
recargar la batería de tracción.
Precauciones antes de manipular la
batería para accesorios
Seleccione el modo P, quite el contacto,
compruebe que el cuadro de instrumentos
esté apagado y que el vehículo no se esté
cargando.
Arranque de otro vehículo con cables
de arranque
No emplee la batería auxiliar para arrancar
con cables otro vehículo o para cargar la
batería de otro vehículo.
Símbolos
No causar chispas ni llamas, no fumar.
Protección ocular en todo momento. Los
gases explosivos pueden causar ceguera
y lesiones.
Mantenga la batería del vehículo fuera
del alcance de los niños.
La batería del vehículo contiene ácido
sulfúrico que puede causar ceguera o
quemaduras graves.
Para obtener más información, consulte
la guía de utilización.
Puede haber gases explosivos cerca de
la batería.
Para versiones de gasolina
o diésel
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.

227
En caso de avería

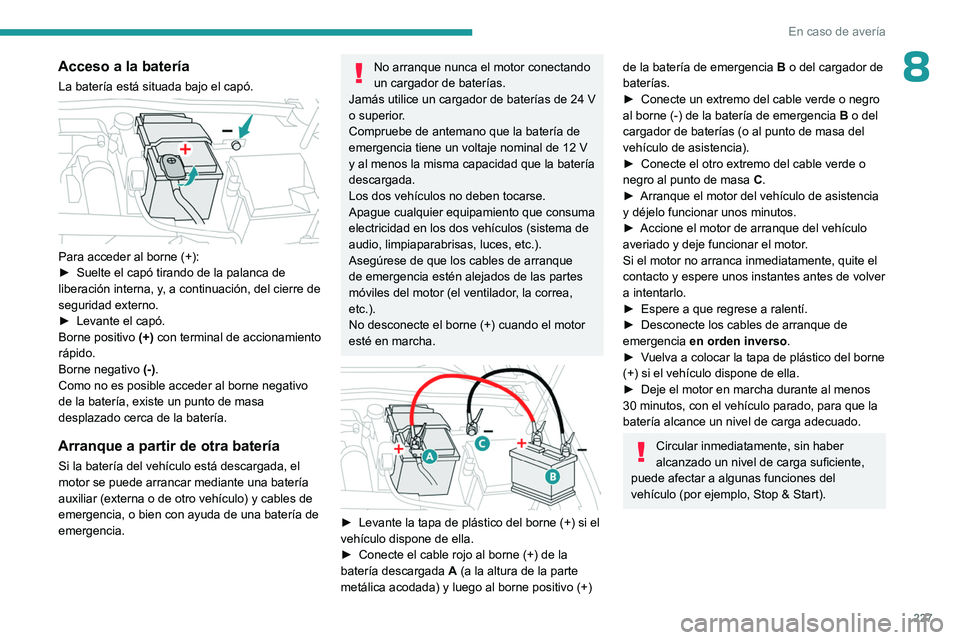

8Acceso a la batería
La batería está situada bajo el capó.

Para acceder al borne (+):
► Suelte el capó tirando de la palanca de
liberación interna, y
, a continuación, del cierre de
seguridad externo.
â–º

Levante el capó.
Borne positivo (+)

con terminal de accionamiento
rápido.
Borne negativo (-).
Como no es posible acceder al borne negativo
de la batería, existe un punto de masa
desplazado cerca de la batería.
Arranque a partir de otra batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería de
emergencia.
No arranque nunca el motor conectando
un cargador de baterías.
Jamás utilice un cargador de baterías de 24
V
o superior.
Compruebe de antemano que la batería de
emergencia tiene un voltaje nominal de 12
V
y al menos la misma capacidad que la batería
descargada.
Los dos vehículos no deben tocarse.
Apague cualquier equipamiento que consuma
electricidad en los dos vehículos (sistema de
audio, limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de arranque
de emergencia estén alejados de las partes
móviles del motor (el ventilador, la correa,
etc.).
No desconecte el borne (+) cuando el motor
esté en marcha.


► Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
â–º

Conecte el cable rojo al borne (+) de la
batería descargada


A
(a la altura de la parte
metálica acodada) y luego al borne positivo (+)
de la batería de emergencia B o del cargador de
baterías.
â–º

Conecte un extremo del cable verde o negro
al borne (-) de la batería de emergencia B

o del
cargador de baterías (o al punto de masa del
vehículo de asistencia).
â–º

Conecte el otro extremo del cable verde o
negro al punto de masa C

.
â–º

Arranque el motor del vehículo de asistencia
y déjelo funcionar unos minutos.
â–º


Accione el motor de arranque del vehículo
averiado y deje funcionar el motor

.
Si el motor no arranca inmediatamente, quite el
contacto y espere unos instantes antes de volver
a intentarlo.
â–º

Espere a que regrese a ralentí.
â–º


Desconecte los cables de arranque de
emergencia en orden inverso

.
â–º

V
uelva a colocar la tapa de plástico del borne
(+) si el vehículo dispone de ella.
â–º

Deje el motor en marcha durante al menos
30

minutos, con el vehículo parado, para que la
batería alcance un nivel de carga adecuado.
Circular inmediatamente, sin haber
alcanzado un nivel de carga suficiente,
puede afectar a algunas funciones del
vehículo (por ejemplo, Stop & Start).

228
En caso de avería

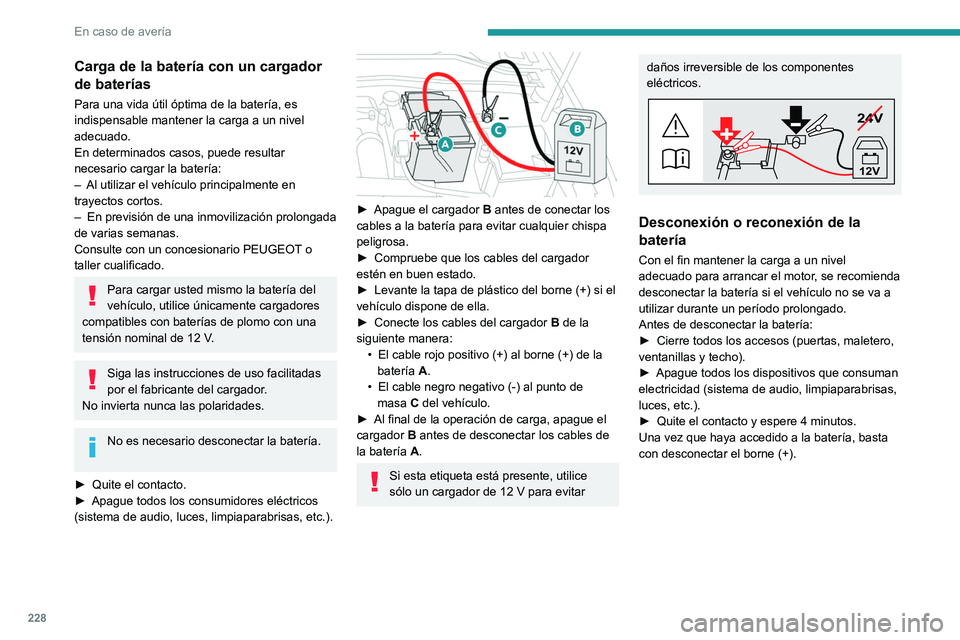

Carga de la batería con un cargador
de baterías
Para una vida útil óptima de la batería, es
indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:
–
Al utilizar el vehículo principalmente en
trayectos cortos.
–


En previsión de una inmovilización prolongada
de varias semanas.
Consulte con un concesionario PEUGEOT

o
taller cualificado.
Para cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con una
tensión nominal de 12
V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
â–º

Quite el contacto.
â–º


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).


â–º Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
â–º

Compruebe que los cables del cargador
estén en buen estado.
â–º


Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
â–º


Conecte los cables del cargador

B
de la
siguiente manera: •

El cable rojo positivo (+) al borne (+) de la
batería

A.
•

El cable negro negativo (-) al punto de
masa

C del vehículo.
â–º

Al final de la operación de carga, apague el
cargador


B
antes de desconectar los cables de
la batería
A.
Si esta etiqueta está presente, utilice
sólo un cargador de 12 V para evitar
daños irreversible de los componentes
eléctricos.
24V
12V
Desconexión o reconexión de la
batería
Con el fin mantener la carga a un nivel
adecuado para arrancar el motor, se recomienda
desconectar la batería si el vehículo no se va a
utilizar durante un período prolongado.
Antes de desconectar la batería:
â–º

Cierre todos los accesos (puertas, maletero,
ventanillas y techo).
â–º


Apague todos los dispositivos que consuman
electricidad (sistema de audio, limpiaparabrisas,
luces, etc.).
â–º


Quite el contacto y espere 4 minutos.
Una vez que haya accedido a la batería, basta
con desconectar el borne (+).
