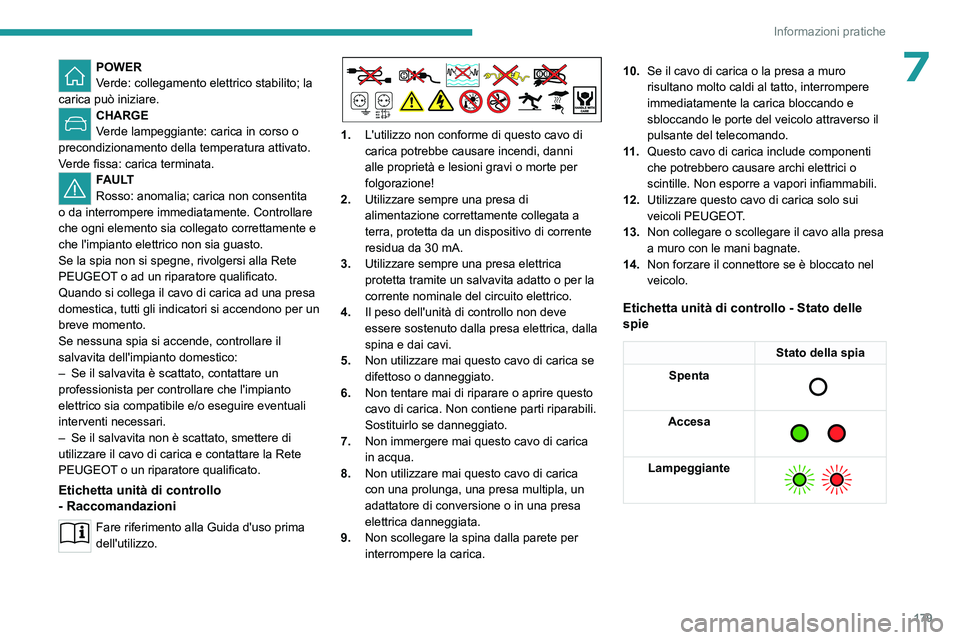

7POWER
Verde: collegamento elettrico stabilito; la
carica può iniziare.
CHARGE
Verde lampeggiante: carica in corso o
precondizionamento della temperatura attivato.
Verde fissa: carica terminata.
FAULT
Rosso: anomalia; carica non consentita
o da interrompere immediatamente. Controllare
che ogni elemento sia collegato correttamente e
che l'impianto elettrico non sia guasto.
Se la spia non si spegne, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Quando si collega il cavo di carica ad una presa
domestica, tutti gli indicatori si accendono per un
breve momento.
Se nessuna spia si accende, controllare il
salvavita dell'impianto domestico:
–

Se il salvavita è scattato, contattare un
professionista per controllare che l'impianto
elettrico sia compatibile e/o eseguire eventuali
interventi necessari.
–


Se il salvavita non è scattato, smettere di
utilizzare il cavo di carica e contattare la Rete
PEUGEOT

o un riparatore qualificato.
Etichetta unità di controllo
- Raccomandazioni
Fare riferimento alla Guida d'uso prima
dell'utilizzo.
1. L'utilizzo non conforme di questo cavo di
carica potrebbe causare incendi, danni
alle proprietà e lesioni gravi o morte per
folgorazione!
2. Utilizzare sempre una presa di
alimentazione correttamente collegata a
terra, protetta da un dispositivo di corrente
residua da 30
mA.
3. Utilizzare sempre una presa elettrica
protetta tramite un salvavita adatto o per la
corrente nominale del circuito elettrico.
4. Il peso dell'unità di controllo non deve
essere sostenuto dalla presa elettrica, dalla
spina e dai cavi.
5. Non utilizzare mai questo cavo di carica se
difettoso o danneggiato.
6. Non tentare mai di riparare o aprire questo
cavo di carica. Non contiene parti riparabili.
Sostituirlo se danneggiato.
7. Non immergere mai questo cavo di carica
in acqua.
8. Non utilizzare mai questo cavo di carica
con una prolunga, una presa multipla, un
adattatore di conversione o in una presa
elettrica danneggiata.
9. Non scollegare la spina dalla parete per
interrompere la carica. 10.
Se il cavo di carica o la presa a muro
risultano molto caldi al tatto, interrompere
immediatamente la carica bloccando e
sbloccando le porte del veicolo attraverso il
pulsante del telecomando.
11 . Questo cavo di carica include componenti
che potrebbero causare archi elettrici o
scintille. Non esporre a vapori infiammabili.
12. Utilizzare questo cavo di carica solo sui
veicoli PEUGEOT.
13. Non collegare o scollegare il cavo alla presa
a muro con le mani bagnate.
14. Non forzare il connettore se è bloccato nel
veicolo.
Etichetta unità di controllo - Stato delle
spie
Stato della spia
Spenta

Accesa

Lampeggiante

180
Informazioni pratiche

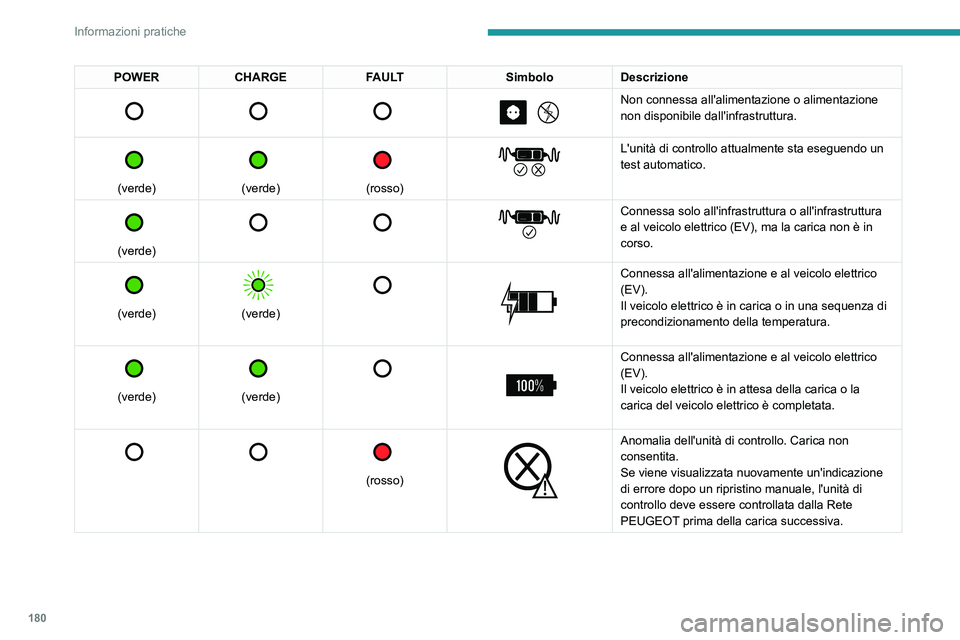

POWERCHARGE FAULT SimboloDescrizione

Non connessa all'alimentazione o alimentazione
non disponibile dall'infrastruttura.


(verde)


(verde)


(rosso)


L'unità di controllo attualmente sta eseguendo un
test automatico.


(verde)


Connessa solo all'infrastruttura o all'infrastruttura
e al veicolo elettrico (EV), ma la carica non è in
corso.


(verde)


(verde)



Connessa all'alimentazione e al veicolo elettrico
(EV).
Il veicolo elettrico è in carica o in una sequenza di
precondizionamento della temperatura.


(verde)


(verde)



Connessa all'alimentazione e al veicolo elettrico
(EV).
Il veicolo elettrico è in attesa della carica o la
carica del veicolo elettrico è completata.


(rosso)


Anomalia dell'unità di controllo. Carica non
consentita.
Se viene visualizzata nuovamente un'indicazione
di errore dopo un ripristino manuale, l'unità di
controllo deve essere controllata dalla Rete
PEUGEOT prima della carica successiva.

181
Informazioni pratiche

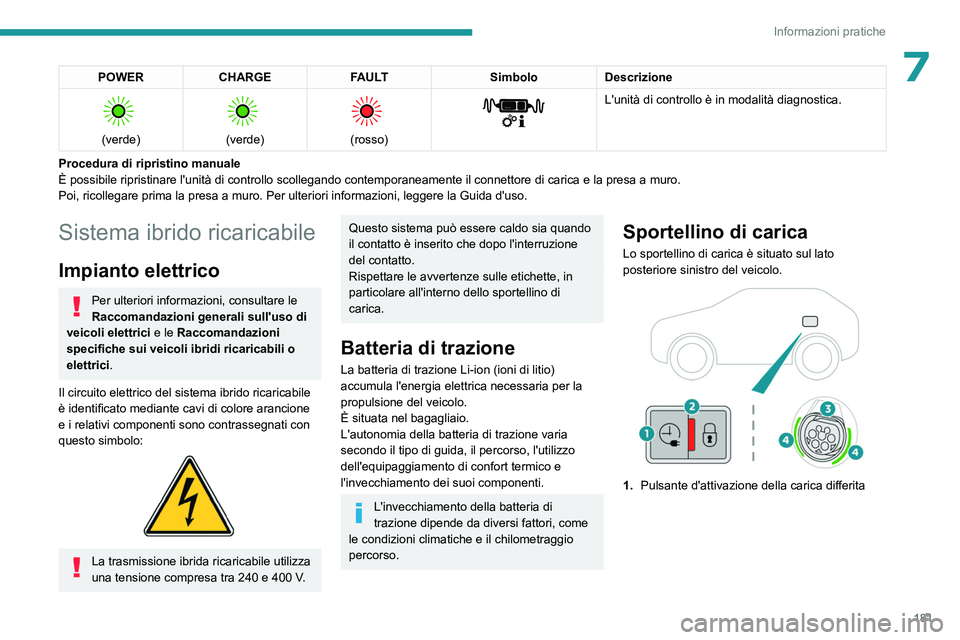

7POWERCHARGE FAULT SimboloDescrizione

(verde)


(verde)


(rosso)


L'unità di controllo è in modalità diagnostica.
Procedura di ripristino manuale
È possibile ripristinare l'unità di controllo scollegando contempo\
raneamente il connettore di carica e la presa a muro.
Poi, ricollegare prima

la presa a muro. Per ulteriori informazioni, leggere la Guida d'uso.
Sistema ibrido ricaricabile
Impianto elettrico
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso di
veicoli elettrici e le Raccomandazioni
specifiche sui veicoli ibridi ricaricabili o
elettrici.
Il circuito elettrico del sistema ibrido ricaricabile
è identificato mediante cavi di colore arancione
e i relativi componenti sono contrassegnati con
questo simbolo:


La trasmissione ibrida ricaricabile utilizza
una tensione compresa tra 240 e 400 V.
Questo sistema può essere caldo sia quando
il contatto è inserito che dopo l'interruzione
del contatto.
Rispettare le avvertenze sulle etichette, in
particolare all'interno dello sportellino di
carica.
Batteria di trazione
La batteria di trazione Li-ion (ioni di litio)
accumula l'energia elettrica necessaria per la
propulsione del veicolo.
È situata nel bagagliaio.
L'autonomia della batteria di trazione varia
secondo il tipo di guida, il percorso, l'utilizzo
dell'equipaggiamento di confort termico e
l'invecchiamento dei suoi componenti.
L'invecchiamento della batteria di
trazione dipende da diversi fattori, come
le condizioni climatiche e il chilometraggio
percorso.
Sportellino di carica
Lo sportellino di carica è situato sul lato
posteriore sinistro del veicolo.

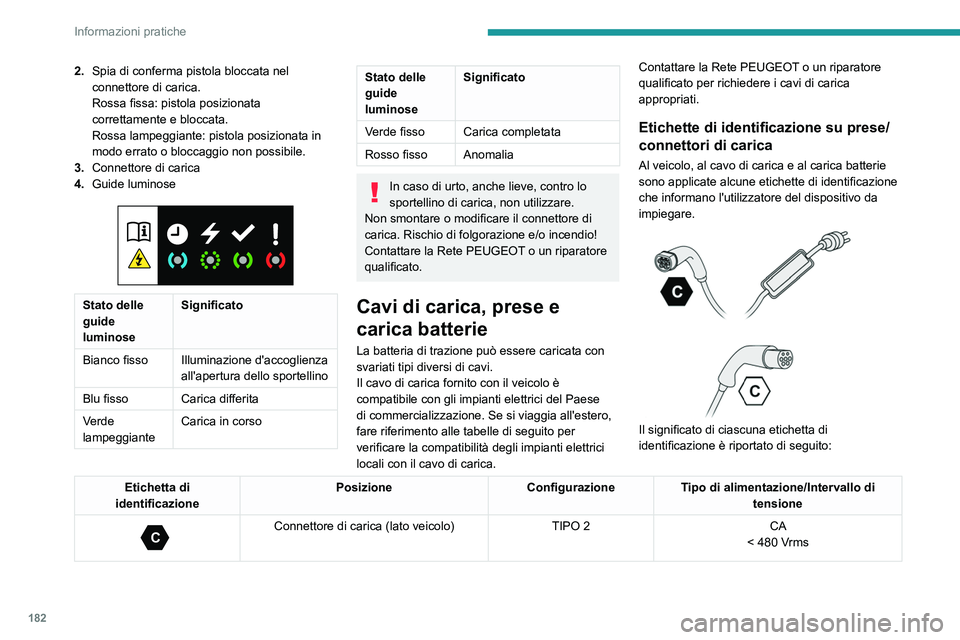

1. Pulsante d'attivazione della carica differita

182
Informazioni pratiche
2.Spia di conferma pistola bloccata nel
connettore di carica.
Rossa fissa: pistola posizionata
correttamente e bloccata.
Rossa lampeggiante: pistola posizionata in
modo errato o bloccaggio non possibile.
3. Connettore di carica
4. Guide luminose


Stato delle
guide
luminose Significato
Bianco fisso Illuminazione d'accoglienza
all'apertura dello sportellino
Blu fisso Carica differita
Verde
lampeggiante Carica in corso
Stato delle
guide
luminoseSignificato
Verde fisso Carica completata
Rosso fisso Anomalia
In caso di urto, anche lieve, contro lo
sportellino di carica, non utilizzare.
Non smontare o modificare il connettore di
carica. Rischio di folgorazione e/o incendio!
Contattare la Rete PEUGEOT o un riparatore
qualificato.
Cavi di carica, prese e
carica batterie
La batteria di trazione può essere caricata con
svariati tipi diversi di cavi.
Il cavo di carica fornito con il veicolo è
compatibile con gli impianti elettrici del Paese
di commercializzazione. Se si viaggia all'estero,
fare riferimento alle tabelle di seguito per
verificare la compatibilità degli impianti elettrici
locali con il cavo di carica. Contattare la Rete PEUGEOT o un riparatore
qualificato per richiedere i cavi di carica
appropriati.
Etichette di identificazione su prese/
connettori di carica
Al veicolo, al cavo di carica e al carica batterie
sono applicate alcune etichette di identificazione
che informano l'utilizzatore del dispositivo da
impiegare.




Il significato di ciascuna etichetta di
identificazione è riportato di seguito:
Etichetta di
identificazione Posizione
ConfigurazioneTipo di alimentazione/Intervallo di
tensione

C
Connettore di carica (lato veicolo) TIPO 2CA
< 480 Vrms

183
Informazioni pratiche

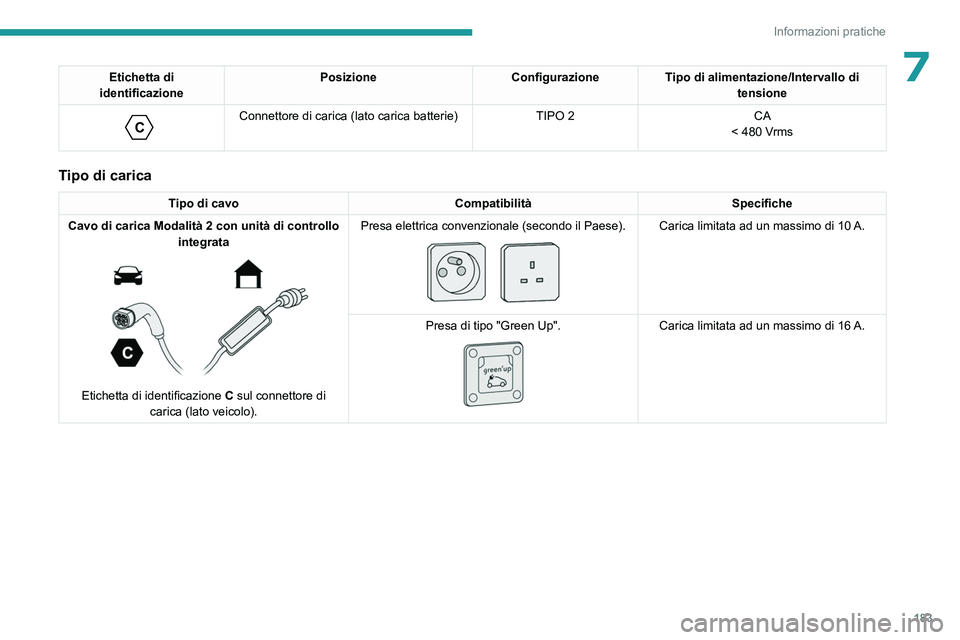

7Etichetta di
identificazione Posizione
ConfigurazioneTipo di alimentazione/Intervallo di
tensione

C
Connettore di carica (lato carica batterie) TIPO 2CA
< 480 Vrms
Tipo di carica
Tipo di cavo CompatibilitàSpecifiche
Cavo di carica Modalità 2 con unità di controllo integrata


Etichetta di identificazione C sul connettore di
carica (lato veicolo). Presa elettrica convenzionale (secondo il Paese).


Carica limitata ad un massimo di 10 A.
Presa di tipo "Green Up".


Carica limitata ad un massimo di 16 A.

184
Informazioni pratiche

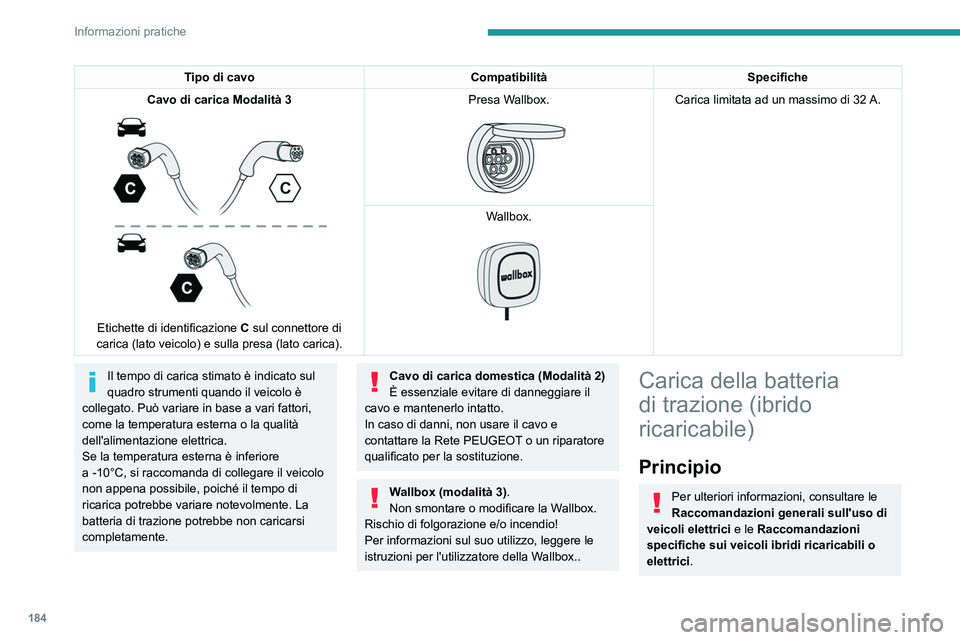

Tipo di cavoCompatibilitàSpecifiche
Cavo di carica Modalità 3


Etichette di identificazione C sul connettore di
carica (lato veicolo) e sulla presa (lato carica). Presa Wallbox.


Carica limitata ad un massimo di 32 A.
W
allbox.


Il tempo di carica stimato è indicato sul
quadro strumenti quando il veicolo è
collegato. Può variare in base a vari fattori,
come la temperatura esterna o la qualità
dell'alimentazione elettrica.
Se la temperatura esterna è inferiore
a

-10°C, si raccomanda di collegare il veicolo
non appena possibile, poiché il tempo di
ricarica potrebbe variare notevolmente. La
batteria di trazione potrebbe non caricarsi
completamente.Cavo di carica domestica (Modalità 2)
È essenziale evitare di danneggiare il
cavo e mantenerlo intatto.
In caso di danni, non usare il cavo e
contattare la Rete PEUGEOT
o un riparatore
qualificato per la sostituzione.
Wallbox (modalità 3).
Non smontare o modificare la W allbox.
Rischio di folgorazione e/o incendio!
Per informazioni sul suo utilizzo, leggere le
istruzioni per l'utilizzatore della Wallbox..
Carica della batteria
di trazione (ibrido
ricaricabile)
Principio
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso di
veicoli elettrici e le Raccomandazioni
specifiche sui veicoli ibridi ricaricabili o
elettrici.

185
Informazioni pratiche

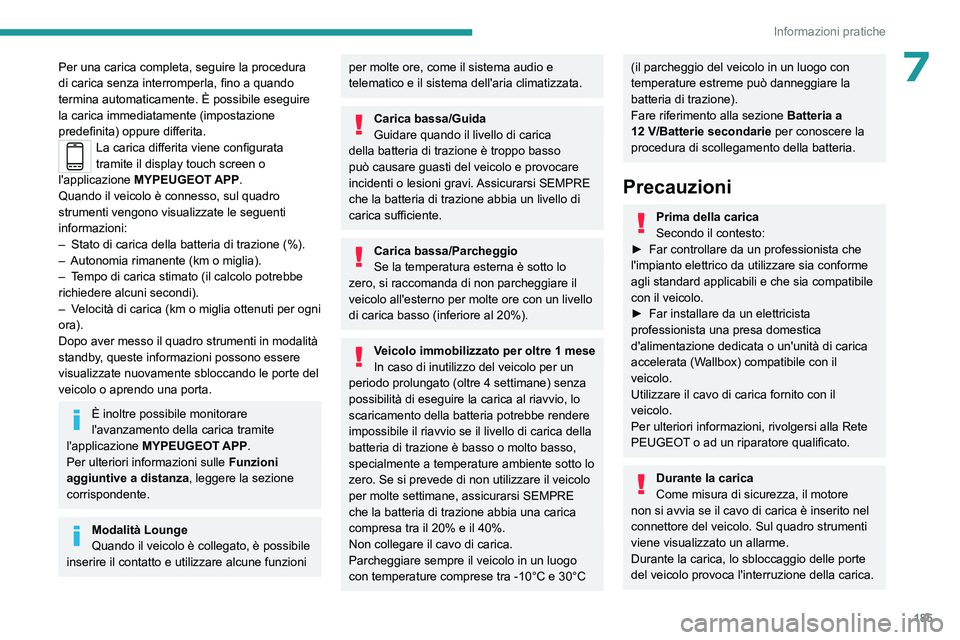

7Per una carica completa, seguire la procedura
di carica senza interromperla, fino a quando
termina automaticamente. È possibile eseguire
la carica immediatamente (impostazione
predefinita) oppure differita.
La carica differita viene configurata
tramite il display touch screen o
l'applicazione

MYPEUGEOT
APP.
Quando il veicolo è connesso, sul quadro
strumenti vengono visualizzate le seguenti
informazioni:
–

Stato di carica della batteria di trazione (%).
–


Autonomia rimanente (km o miglia).
–


T

empo di carica stimato (il calcolo potrebbe
richiedere alcuni secondi).
–

V

elocità di carica (km o miglia ottenuti per ogni
ora).
Dopo aver messo il quadro strumenti in modalità
standby, queste informazioni possono essere
visualizzate nuovamente sbloccando le porte del
veicolo o aprendo una porta.
È inoltre possibile monitorare
l'avanzamento della carica tramite
l'applicazione

MYPEUGEOT
APP.
Per ulteriori informazioni sulle

Funzioni
aggiuntive a distanza , leggere la sezione
corrispondente.
Modalità Lounge
Quando il veicolo è collegato, è possibile
inserire il contatto e utilizzare alcune funzioni
per molte ore, come il sistema audio e
telematico e il sistema dell'aria climatizzata.
Carica bassa/Guida
Guidare quando il livello di carica
della batteria di trazione è troppo basso
può causare guasti del veicolo e provocare
incidenti o lesioni gravi. Assicurarsi SEMPRE
che la batteria di trazione abbia un livello di
carica sufficiente.
Carica bassa/Parcheggio
Se la temperatura esterna è sotto lo
zero, si raccomanda di non parcheggiare il
veicolo all'esterno per molte ore con un livello
di carica basso (inferiore al 20%).
Veicolo immobilizzato per oltre 1 mese
In caso di inutilizzo del veicolo per un
periodo prolungato (oltre 4
settimane) senza
possibilità di eseguire la carica al riavvio, lo
scaricamento della batteria potrebbe rendere
impossibile il riavvio se il livello di carica della
batteria di trazione è basso o molto basso,
specialmente a temperature ambiente sotto lo
zero. Se si prevede di non utilizzare il veicolo
per molte settimane, assicurarsi SEMPRE
che la batteria di trazione abbia una carica
compresa tra il 20% e il 40%.
Non collegare il cavo di carica.
Parcheggiare sempre il veicolo in un luogo
con temperature comprese tra -10°C e 30°C
(il parcheggio del veicolo in un luogo con
temperature estreme può danneggiare la
batteria di trazione).
Fare riferimento alla sezione Batteria a
12
V/Batterie secondarie per conoscere la
procedura di scollegamento della batteria.
Precauzioni
Prima della carica
Secondo il contesto:
►

Far controllare da un professionista
che
l'impianto elettrico da utilizzare sia conforme
agli standard applicabili e che sia compatibile
con il veicolo.
►

Far installare da un elettricista
professionista una presa domestica
d'alimentazione dedicata o un'unità di carica
accelerata (W

allbox) compatibile con il
veicolo.
Utilizzare il cavo di carica fornito con il
veicolo.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Durante la carica
Come misura di sicurezza, il motore
non si avvia se il cavo di carica è inserito nel
connettore del veicolo. Sul quadro strumenti
viene visualizzato un allarme.
Durante la carica, lo sbloccaggio delle porte
del veicolo provoca l'interruzione della carica.

186
Informazioni pratiche

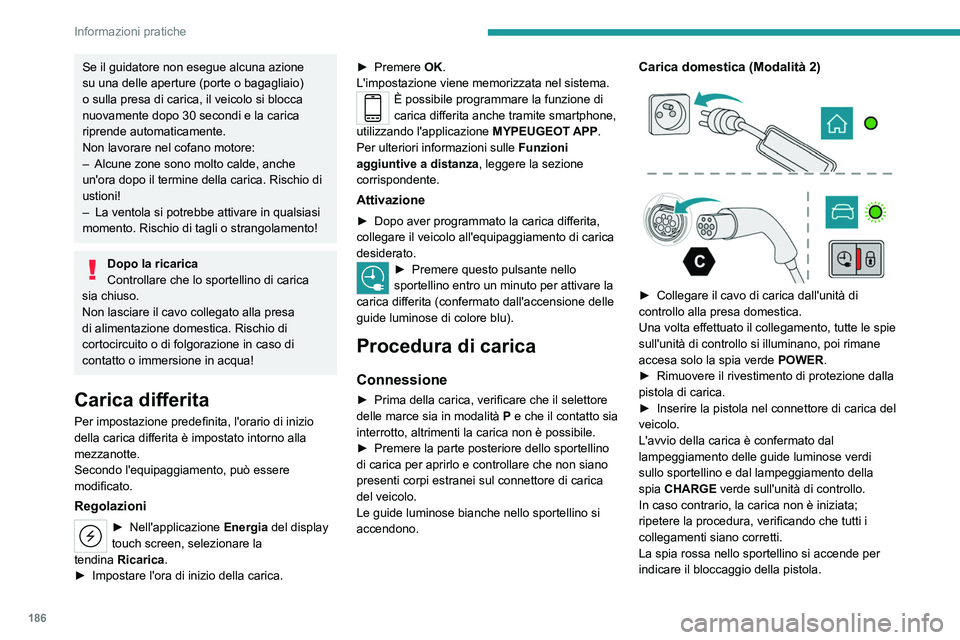

Se il guidatore non esegue alcuna azione
su una delle aperture (porte o bagagliaio)
o sulla presa di carica, il veicolo si blocca
nuovamente dopo 30 secondi e la carica
riprende automaticamente.
Non lavorare nel cofano motore:
–

Alcune zone sono molto calde, anche
un'ora dopo il termine della carica. Rischio di
ustioni!
–


La ventola si potrebbe attivare in qualsiasi
momento. Rischio di tagli o strangolamento!
Dopo la ricarica
Controllare che lo sportellino di carica
sia chiuso.
Non lasciare il cavo collegato alla presa
di alimentazione domestica. Rischio di
cortocircuito o di folgorazione in caso di
contatto o immersione in acqua!
Carica differita
Per impostazione predefinita, l'orario di inizio
della carica differita è impostato intorno alla
mezzanotte.
Secondo l'equipaggiamento, può essere
modificato.
Regolazioni
► Nell'appli cazione Energia del display
touch screen, selezionare la
tendina

Ricarica .
►


Impostare l'ora di inizio della carica. ►


Premere
OK.
L'impostazione viene memorizzata nel sistema.
È possibile programmare la funzione di
carica differita anche tramite smartphone,
utilizzando l'applicazione

MYPEUGEOT
APP.
Per ulteriori informazioni sulle

Funzioni
aggiuntive a distanza , leggere la sezione
corrispondente.
Attivazione
► Dopo aver programmato la carica differita,
collegare il veicolo all'equipaggiamento di carica
desiderato.
► Premere questo pulsante nello
sportellino entro un minuto per attivare la
carica differita (confermato dall'accensione delle
guide luminose di colore blu).
Procedura di carica
Connessione
► Prima della carica, verificare che il selettore
delle marce sia in modalità P
e che il contatto sia
interrotto, altrimenti la carica non è possibile.
►

Premere la parte posteriore dello sportellino
di carica per aprirlo e controllare che non siano
presenti corpi estranei sul connettore di carica
del veicolo.
Le guide luminose bianche nello sportellino si
accendono.
Carica domestica (Modalità 2)



► Collegare il cavo di carica dall'unità di
controllo alla presa domestica.
Una volta effettuato il collegamento, tutte le spie
sull'unità di controllo si illuminano, poi rimane
accesa solo la spia verde

POWER
.
►

Rimuovere il rivestimento di protezione dalla
pistola di carica.
►


Inserire la pistola nel connettore di carica del
veicolo.
L'avvio della carica è confermato dal
lampeggiamento delle guide luminose verdi
sullo sportellino e dal lampeggiamento della
spia

CHARGE verde sull'unità di controllo.
In caso contrario, la carica non è iniziata;
ripetere la procedura, verificando che tutti i
collegamenti siano corretti.
La spia rossa nello sportellino si accende per
indicare il bloccaggio della pistola.

187
Informazioni pratiche
7Carica accelerata (modalità 3)

► Seguire le istruzioni per l'utilizzatore dell'unità
di carica veloce (W allbox).
►

Rimuovere il rivestimento di protezione dalla
pistola di carica.
►


Inserire la pistola nel connettore di carica del
veicolo.
L'avvio della carica è confermato dal
lampeggiamento delle guide luminose verdi sullo
sportellino.
In caso contrario, la carica non è iniziata;
ripetere la procedura, verificando che tutti i
collegamenti siano corretti.
La spia rossa nello sportellino si accende per
indicare il bloccaggio della pistola.
Scollegamento

Prima di scollegare la pistola dal connettore di
carica:
►

Se il veicolo ha le porte bloccate, sbloccarle.
► Se il veicolo ha le porte sbloccate, bloccarle
e sbloccarle .
Se lo sbloccaggio selettivo delle porte è
attivato, premere due volte il pulsante di
sbloccaggio sul telecomando per scollegare
la pistola.
La spia rossa nello sportellino si spegne
confermando lo sbloccaggio della pistola.
►

Entro
30 secondi, estrarre la pistola di
carica.
Carica domestica (Modalità 2)
Il completamento della carica è confermato
dall'accensione fissa della spia CHARGE verde
sull'unità di controllo e dall'accensione fissa delle
guide luminose verdi nello sportellino.
►

Dopo lo scollegamento, riposizionare
il rivestimento di protezione sulla pistola e
chiudere lo sportellino di carica.
►


Scollegare il cavo di carica dell'unità di
controllo dalla presa domestica.
Carica accelerata (Modalità 3)
Il completamento della carica è confermato
dall'unità di carica accelerata (Wallbox) e
dall'accensione fissa delle guide luminose verdi
nello sportellino.
►

Dopo lo scollegamento, riposizionare
la pistola sull'unità di carica e chiudere lo
sportellino di carica.
Sistema di carica
(Elettrico)
Impianto elettrico a 400 V
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso di
veicoli elettrici e le Raccomandazioni
specifiche sui veicoli ibridi ricaricabili o
elettrici.
L'impianto di guida elettrico, che opera a una
tensione di circa 400
V, è identificato mediante
cavi di color arancione e da componenti
contrassegnati con questo simbolo:


Il gruppo propulsore di un veicolo
elettrico può diventare caldo durante
l'utilizzo e dopo aver interrotto il contatto.
Rispettare le avvertenze sulle etichette, in
particolare all'interno dello sportellino di
carica.
Batteria di trazione
Questa batteria immagazzina l'energia che
alimenta il motore elettrico e l'equipaggiamento

188
Informazioni pratiche

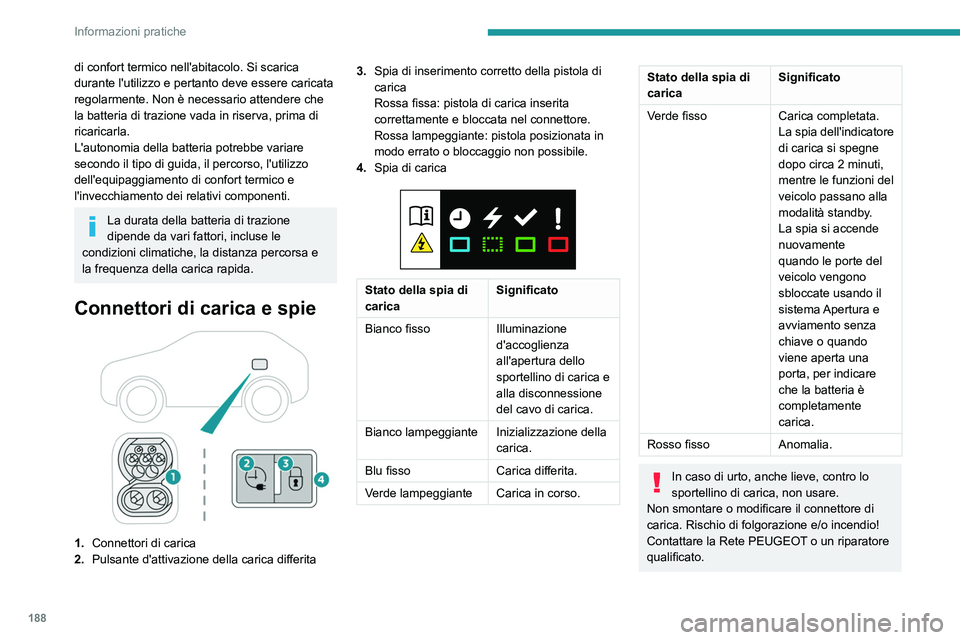

di confort termico nell'abitacolo. Si scarica
durante l'utilizzo e pertanto deve essere caricata
regolarmente. Non è necessario attendere che
la batteria di trazione vada in riserva, prima di
ricaricarla.
L'autonomia della batteria potrebbe variare
secondo il tipo di guida, il percorso, l'utilizzo
dell'equipaggiamento di confort termico e
l'invecchiamento dei relativi componenti.
La durata della batteria di trazione
dipende da vari fattori, incluse le
condizioni climatiche, la distanza percorsa e
la frequenza della carica rapida.
Connettori di carica e spie

1. Connettori di carica
2. Pulsante d'attivazione della carica differita 3.
Spia di inserimento corretto della pistola di
carica
Rossa fissa: pistola di carica inserita
correttamente e bloccata nel connettore.
Rossa lampeggiante: pistola posizionata in
modo errato o bloccaggio non possibile.
4. Spia di carica


Stato della spia di
carica Significato
Bianco fisso Illuminazione
d'accoglienza
all'apertura dello
sportellino di carica e
alla disconnessione
del cavo di carica.
Bianco lampeggiante Inizializzazione della carica.
Blu fisso Carica differita.
Verde lampeggiante Carica in corso.
Stato della spia di
carica Significato
Verde fisso Carica completata.
La spia dell'indicatore
di carica si spegne
dopo circa 2 minuti,
mentre le funzioni del
veicolo passano alla
modalità standby.
La spia si accende
nuovamente
quando le porte del
veicolo vengono
sbloccate usando il
sistema Apertura e
avviamento senza
chiave o quando
viene aperta una
porta, per indicare
che la batteria è
completamente
carica.
Rosso fisso Anomalia.
In caso di urto, anche lieve, contro lo
sportellino di carica, non usare.
Non smontare o modificare il connettore di
carica. Rischio di folgorazione e/o incendio!
Contattare la Rete PEUGEOT o un riparatore
qualificato.
