Page 191 of 280

189
Informations pratiques

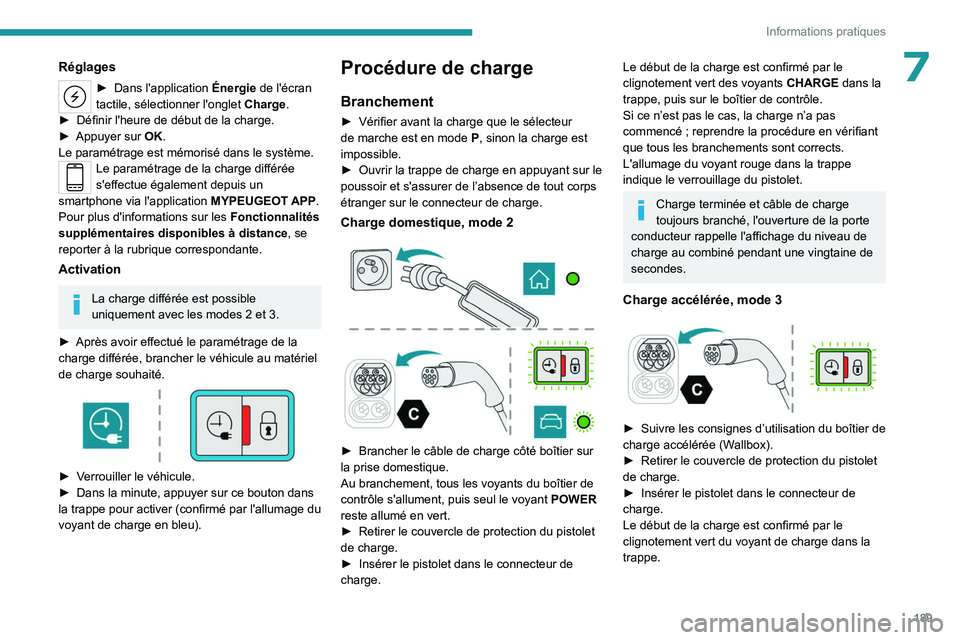

7Réglages
► Dans l'application Énergie de l'écran
tactile, sélectionner l'onglet Charge.
►
Définir l'heure de début de la charge.
►
Appuyer sur
OK.
Le paramétrage est mémorisé dans le système.
Le paramétrage de la charge différée
s'effectue également depuis un
smartphone via l'application MYPEUGEOT APP.
Pour plus d'informations sur les Fonctionnalités
supplémentaires disponibles à distance , se
reporter à la rubrique correspondante.
Activation
La charge différée est possible
uniquement avec les modes 2 et 3.
►
Après avoir effectué le paramétrage de la
charge différée, brancher le véhicule au matériel
de charge souhaité.
► Verrouiller le véhicule.
► Dans la minute, appuyer sur ce bouton dans
la trappe pour activer (confirmé par l'allumage du
voyant de charge en bleu).
Procédure de charge
Branchement
► Vérifier avant la charge que le sélecteur
de marche est en mode P , sinon la charge est
impossible.
►
Ouvrir la trappe de charge en appuyant sur le
poussoir et s'assurer de l’absence de tout corps
étranger sur le connecteur de charge.
Charge domestique, mode 2
► Brancher le câble de charge côté boîtier sur
la prise domestique.
Au branchement, tous les voyants du boîtier de
contrôle s'allument, puis seul le voyant POWER
reste allumé en vert.
►
Retirer le couvercle de protection du pistolet
de charge.
►
Insérer le pistolet dans le connecteur de
charge.
Le début de la charge est confirmé par le
clignotement vert des voyants CHARGE dans la
trappe, puis sur le boîtier de contrôle.
Si ce n’est pas le cas, la charge n’a pas
commencé
; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge terminée et câble de charge
toujours branché, l'ouverture de la porte
conducteur rappelle l'affichage du niveau de
charge au combiné pendant une vingtaine de
secondes.
Charge accélérée, mode 3
► Suivre les consignes d’utilisation du boîtier de
charge accélérée (W allbox).
►
Retirer le couvercle de protection du pistolet
de charge.
►
Insérer le pistolet dans le connecteur de
charge.
Le début de la charge est confirmé par le
clignotement vert du voyant de charge dans la
trappe.

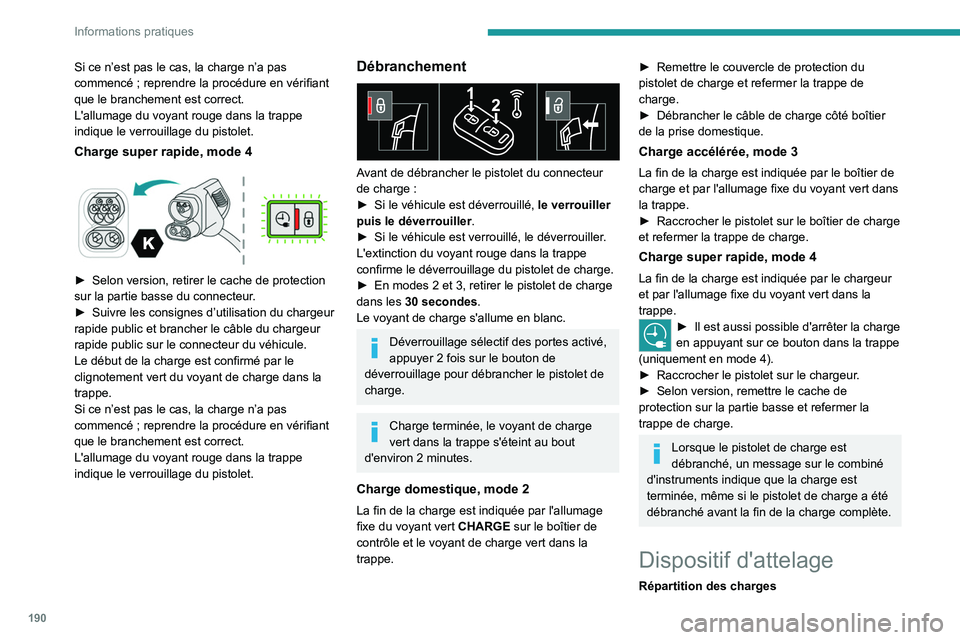

Page 192 of 280

190
Informations pratiques
Si ce n’est pas le cas, la charge n’a pas
commencé ; reprendre la procédure en vérifiant
que le branchement est correct.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge super rapide, mode 4
► Selon version, retirer le cache de protection
sur la partie basse du connecteur .
►
Suivre les consignes d’utilisation du chargeur
rapide public et brancher le câble du chargeur
rapide public sur le connecteur du véhicule.
Le début de la charge est confirmé par le
clignotement vert du voyant de charge dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé
; reprendre la procédure en vérifiant
que le branchement est correct.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Débranchement
Avant de débrancher le pistolet du connecteur
de charge :
►
Si le véhicule est déverrouillé, le verrouiller
puis le déverrouiller .
►
Si le véhicule est verrouillé, le déverrouiller
.
L'extinction du voyant rouge dans la trappe
confirme le déverrouillage du pistolet de charge.
►
En modes 2 et 3, retirer le pistolet de charge
dans les
30 secondes.
Le voyant de charge s'allume en blanc.
Déverrouillage sélectif des portes activé,
appuyer 2 fois sur le bouton de
déverrouillage pour débrancher le pistolet de
charge.
Charge terminée, le voyant de charge
vert dans la trappe s'éteint au bout
d'environ 2
minutes.
Charge domestique, mode 2
La fin de la charge est indiquée par l'allumage
fixe du voyant vert CHARGE sur le boîtier de
contrôle et le voyant de charge vert dans la
trappe.
► Remettre le couvercle de protection du
pistolet de charge et refermer la trappe de
charge.
►
Débrancher le câble de charge côté boîtier
de la prise domestique.
Charge accélérée, mode 3
La fin de la charge est indiquée par le boîtier de
charge et par l'allumage fixe du voyant vert dans
la trappe.
►
Raccrocher le pistolet sur le boîtier de charge
et refermer la trappe de charge.
Charge super rapide, mode 4
La fin de la charge est indiquée par le chargeur
et par l'allumage fixe du voyant vert dans la
trappe.
► Il est aussi possible d'arrêter la charge
en appuyant sur ce bouton dans la trappe
(uniquement en mode
4).
►
Raccrocher le pistolet sur le chargeur
.
►
Selon version, remettre le cache de
protection sur la partie basse et refermer la
trappe de charge.
Lorsque le pistolet de charge est
débranché, un message sur le combiné
d'instruments indique que la charge est
terminée, même si le pistolet de charge a été
débranché avant la fin de la charge complète.
Dispositif d'attelage
Répartition des charges
Page 193 of 280

191
Informations pratiques

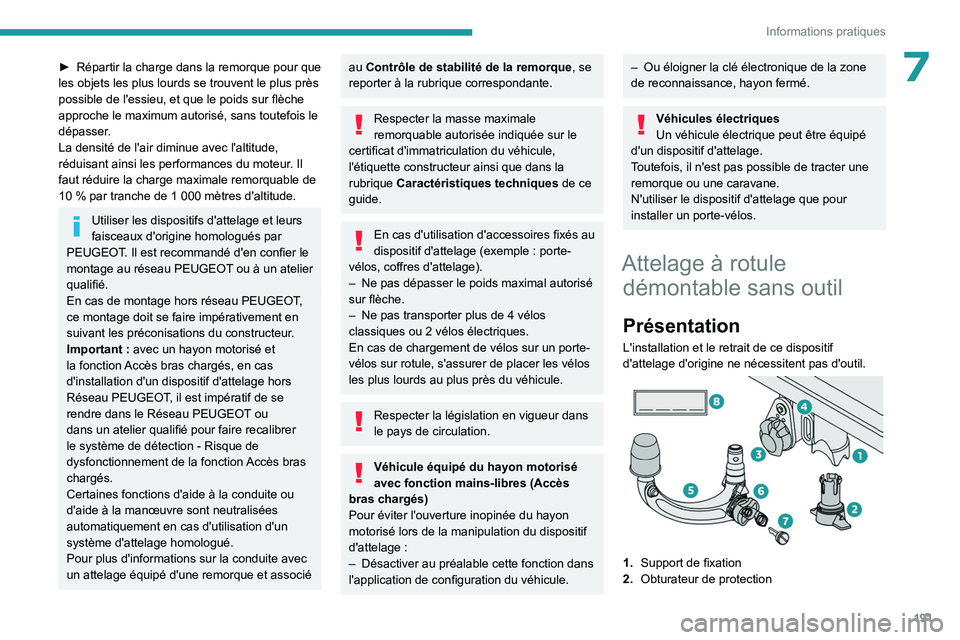

7► Répartir la charge dans la remorque pour que
les objets les plus lourds se trouvent le plus près
possible de l'essieu, et que le poids sur flèche
approche le maximum autorisé, sans toutefois le
dépasser
.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les performances du moteur. Il
faut réduire la charge maximale remorquable de
10
% par tranche de 1 000 mètres d'altitude.
Utiliser les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
PEUGEOT. Il est recommandé d'en confier le
montage au réseau PEUGEOT ou à un atelier
qualifié.
En cas de montage hors réseau PEUGEOT,
ce montage doit se faire impérativement en
suivant les préconisations du constructeur.
Important
: avec un hayon motorisé et
la fonction Accès bras chargés, en cas
d'installation d'un dispositif d'attelage hors
Réseau PEUGEOT, il est impératif de se
rendre dans le Réseau PEUGEOT ou
dans un atelier qualifié pour faire recalibrer
le système de détection
- Risque de
dysfonctionnement de la fonction Accès bras
chargés.
Certaines fonctions d'aide à la conduite ou
d'aide à la manœuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué.
Pour plus d'informations sur la conduite avec
un attelage équipé d'une remorque et associé
au Contrôle de stabilité de la remorque , se
reporter à la rubrique correspondante.
Respecter la masse maximale
remorquable autorisée indiquée sur le
certificat d'immatriculation du véhicule,
l'étiquette constructeur ainsi que dans la
rubrique Caractéristiques techniques de ce
guide.
En cas d'utilisation d'accessoires fixés au
dispositif d'attelage (exemple : porte-
vélos, coffres d'attelage).
–
Ne pas dépasser le poids maximal autorisé
sur flèche.
–
Ne pas transporter plus de 4
vélos
classiques ou 2
vélos électriques.
En cas de chargement de vélos sur un porte-
vélos sur rotule, s'assurer de placer les vélos
les plus lourds au plus près du véhicule.
Respecter la législation en vigueur dans
le pays de circulation.
Véhicule équipé du hayon motorisé
avec fonction mains-libres (Accès
bras chargés)
Pour éviter l'ouverture inopinée du hayon
motorisé lors de la manipulation du dispositif
d'attelage
:
–
Désactiver au préalable cette fonction dans
l'application de configuration du véhicule.
– Ou éloigner la clé électronique de la zone
de reconnaissance, hayon fermé.
Véhicules électriques
Un véhicule électrique peut être équipé
d'un dispositif d'attelage.
Toutefois, il n'est pas possible de tracter une
remorque ou une caravane.
N'utiliser le dispositif d'attelage que pour
installer un porte-vélos.
Attelage à rotule démontable sans outil
Présentation
L'installation et le retrait de ce dispositif
d'attelage d'origine ne nécessitent pas d'outil.
1. Support de fixation
2. Obturateur de protection
Page 194 of 280

192
Informations pratiques

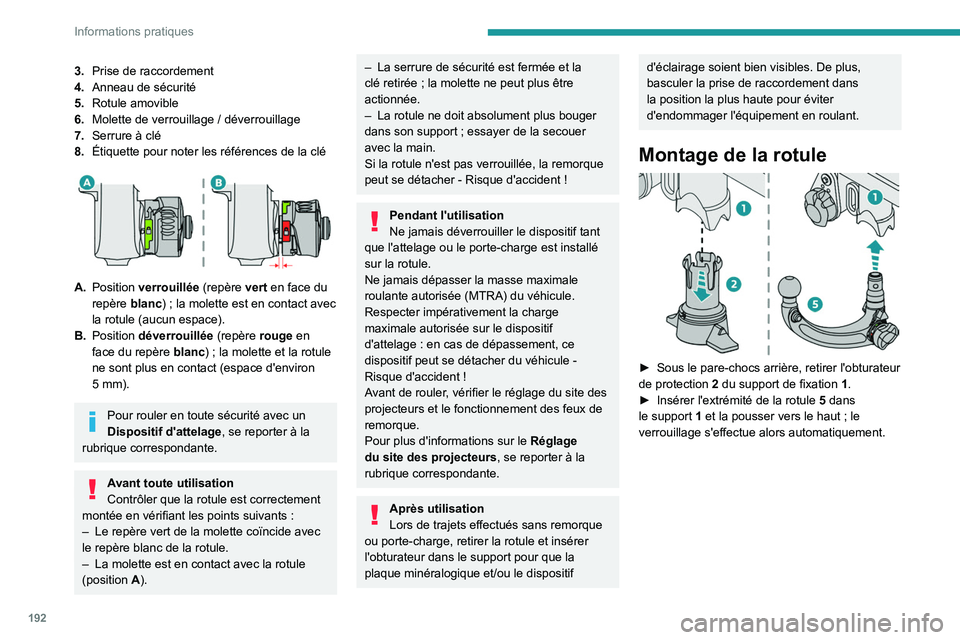

3.Prise de raccordement
4. Anneau de sécurité
5. Rotule amovible
6. Molette de verrouillage
/ déverrouillage
7. Serrure à clé
8. Étiquette pour noter les références de la clé
A.Position verrouillée (repère vert en face du
repère blanc)
; la molette est en contact avec
la rotule (aucun espace).
B. Position déverrouillée (repère rouge en
face du repère blanc)
; la molette et la rotule
ne sont plus en contact (espace d'environ
5
mm).
Pour rouler en toute sécurité avec un
Dispositif d'attelage , se reporter à la
rubrique correspondante.
Avant toute utilisation
Contrôler que la rotule est correctement
montée en vérifiant les points suivants
:
–
Le repère vert de la molette coïncide avec
le repère blanc de la rotule.
–
La molette est en contact avec la rotule
(position A
).
– La serrure de sécurité est fermée et la
clé retirée ; la molette ne peut plus être
actionnée.
–
La rotule ne doit absolument plus bouger
dans son support
; essayer de la secouer
avec la main.
Si la rotule n'est pas verrouillée, la remorque
peut se détacher
- Risque d'accident !
Pendant l'utilisation
Ne jamais déverrouiller le dispositif tant
que l'attelage ou le porte-charge est installé
sur la rotule.
Ne jamais dépasser la masse maximale
roulante autorisée (MTRA) du véhicule.
Respecter impérativement la charge
maximale autorisée sur le dispositif
d'attelage
: en cas de dépassement, ce
dispositif peut se détacher du véhicule
-
Risque d'accident
!
Avant de rouler, vérifier le réglage du site des
projecteurs et le fonctionnement des feux de
remorque.
Pour plus d'informations sur le Réglage
du site des projecteurs, se reporter à la
rubrique correspondante.
Après utilisation
Lors de trajets effectués sans remorque
ou porte-charge, retirer la rotule et insérer
l'obturateur dans le support pour que la
plaque minéralogique et/ou le dispositif
d'éclairage soient bien visibles. De plus,
basculer la prise de raccordement dans
la position la plus haute pour éviter
d'endommager l'équipement en roulant.
Montage de la rotule
► Sous le pare-chocs arrière, retirer l'obturateur
de protection 2 du support de fixation 1 .
►
Insérer l'extrémité de la rotule
5
dans
le support
1 et la pousser vers le haut ; le
verrouillage s'effectue alors automatiquement.
Page 195 of 280

193
Informations pratiques
7

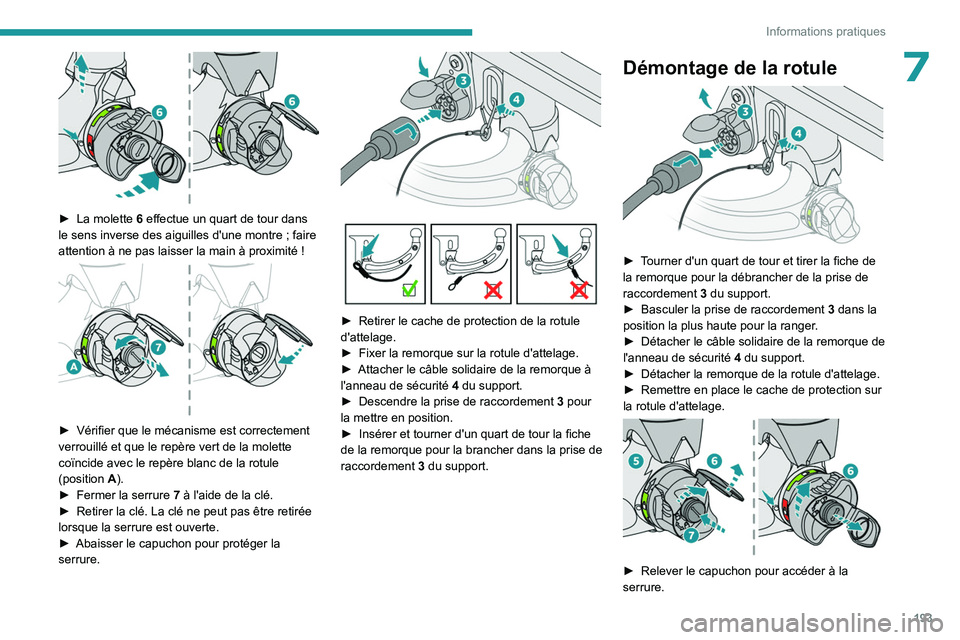

► La molette 6 effectue un quart de tour dans
le sens inverse des aiguilles d'une montre ; faire
attention à ne pas laisser la main à proximité
!
► Vérifier que le mécanisme est correctement
verrouillé et que le repère vert de la molette
coïncide avec le repère blanc de la rotule
(position
A
).
►
Fermer la serrure
7 à l'aide de la clé.
►
Retirer la clé. La clé ne peut pas être retirée
lorsque la serrure est ouverte.
►
Abaisser le capuchon pour protéger la
serrure.
► Retirer le cache de protection de la rotule
d'attelage.
►
Fixer la remorque sur la rotule d'attelage.
►
Attacher le câble solidaire de la remorque à
l'anneau de sécurité
4
du support.
►
Descendre la prise de raccordement
3
pour
la mettre en position.
►
Insérer et tourner d'un quart de tour la fiche
de la remorque pour la brancher dans la prise de
raccordement
3
du support.
Démontage de la rotule
► Tourner d'un quart de tour et tirer la fiche de
la remorque pour la débrancher de la prise de
raccordement
3
du support.
►
Basculer la prise de raccordement
3
dans la
position la plus haute pour la ranger.
►
Détacher le câble solidaire de la remorque de
l'anneau de sécurité
4
du support.
►
Détacher la remorque de la rotule d'attelage.
►
Remettre en place le cache de protection sur
la rotule d'attelage.
► Relever le capuchon pour accéder à la
serrure.
Page 196 of 280

194
Informations pratiques

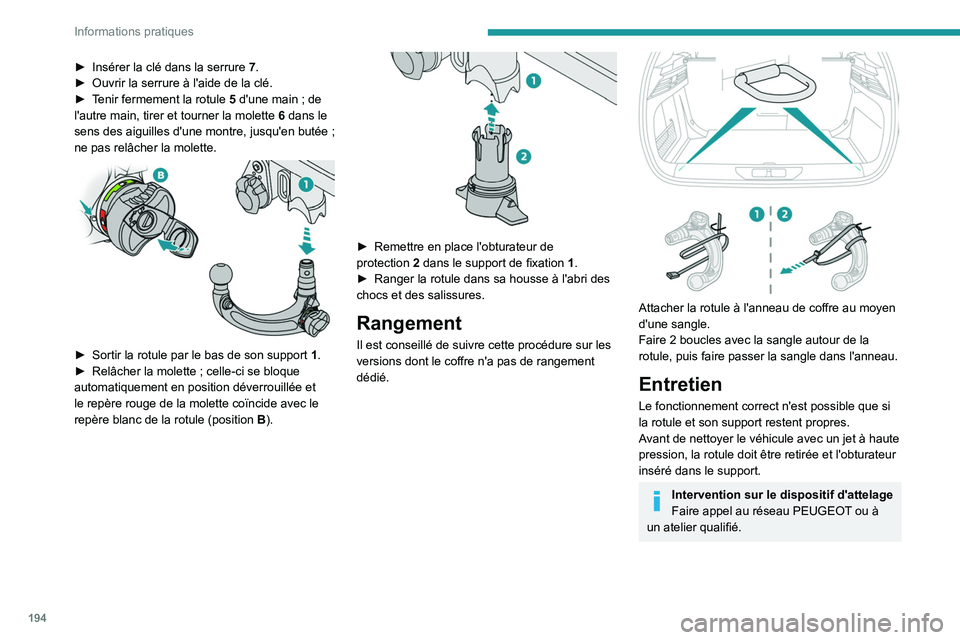

► Insérer la clé dans la serrure 7 .
► Ouvrir la serrure à l'aide de la clé.
►
T
enir fermement la rotule
5
d'une main ; de
l'autre main, tirer et tourner la molette
6
dans le
sens des aiguilles d'une montre, jusqu'en butée
;
ne pas relâcher la molette.
► Sortir la rotule par le bas de son support 1 .
► Relâcher la molette ; celle-ci se bloque
automatiquement en position déverrouillée et
le repère rouge de la molette coïncide avec le
repère blanc de la rotule (position
B
).
► Remettre en place l'obturateur de
protection 2 dans le support de fixation 1 .
►
Ranger la rotule dans sa housse à l'abri des
chocs et des salissures.
Rangement
Il est conseillé de suivre cette procédure sur les
versions dont le coffre n'a pas de rangement
dédié.
Attacher la rotule à l'anneau de coffre au moyen
d'une sangle.
Faire 2
boucles avec la sangle autour de la
rotule, puis faire passer la sangle dans l'anneau.
Entretien
Le fonctionnement correct n'est possible que si
la rotule et son support restent propres.
Avant de nettoyer le véhicule avec un jet à haute
pression, la rotule doit être retirée et l'obturateur
inséré dans le support.
Intervention sur le dispositif d'attelage
Faire appel au réseau PEUGEOT ou à
un atelier qualifié.
Page 197 of 280

195
Informations pratiques

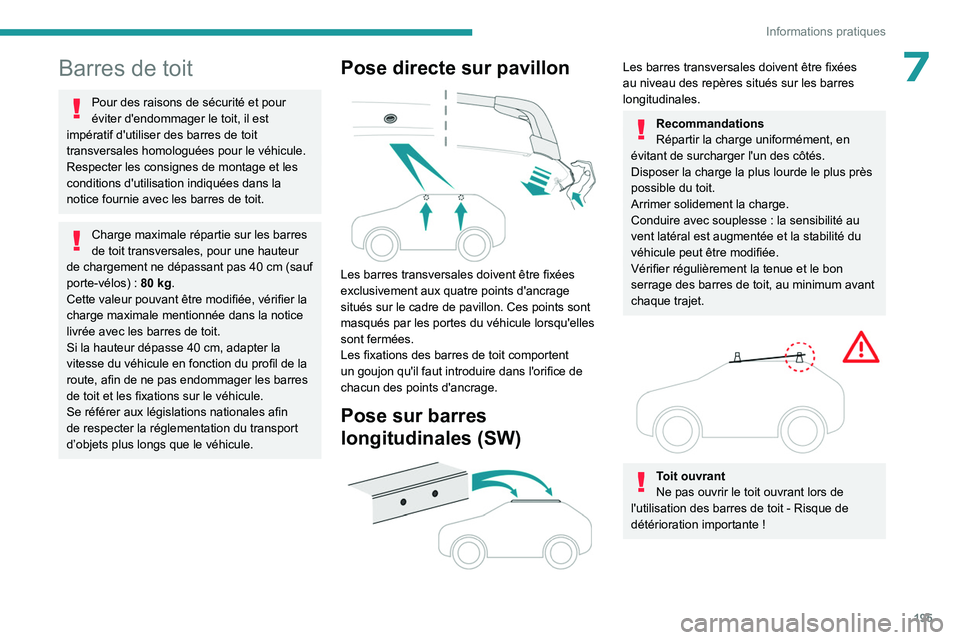

7Barres de toit
Pour des raisons de sécurité et pour
éviter d'endommager le toit, il est
impératif d'utiliser des barres de toit
transversales homologuées pour le véhicule.
Respecter les consignes de montage et les
conditions d'utilisation indiquées dans la
notice fournie avec les barres de toit.
Charge maximale répartie sur les barres
de toit transversales, pour une hauteur
de chargement ne dépassant pas 40
cm (sauf
porte-vélos)
: 80 kg.
Cette valeur pouvant être modifiée, vérifier la
charge maximale mentionnée dans la notice
livrée avec les barres de toit.
Si la hauteur dépasse 40
cm, adapter la
vitesse du véhicule en fonction du profil de la
route, afin de ne pas endommager les barres
de toit et les fixations sur le véhicule.
Se référer aux législations nationales afin
de respecter la réglementation du transport
d’objets plus longs que le véhicule.
Pose directe sur pavillon
Les barres transversales doivent être fixées
exclusivement aux quatre points d'ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu'elles
sont fermées.
Les fixations des barres de toit comportent
un goujon qu'il faut introduire dans l'orifice de
chacun des points d'ancrage.
Pose sur barres
longitudinales (SW)
Les barres transversales doivent être fixées
au niveau des repères situés sur les barres
longitudinales.
Recommandations
Répartir la charge uniformément, en
évitant de surcharger l'un des côtés.
Disposer la charge la plus lourde le plus près
possible du toit.
Arrimer solidement la charge.
Conduire avec souplesse
: la sensibilité au
vent latéral est augmentée et la stabilité du
véhicule peut être modifiée.
Vérifier régulièrement la tenue et le bon
serrage des barres de toit, au minimum avant
chaque trajet.
Toit ouvrant
Ne pas ouvrir le toit ouvrant lors de
l'utilisation des barres de toit
- Risque de
détérioration importante
!
Page 198 of 280

196
Informations pratiques
Écrans grand froid
(Selon pays de commercialisation)
Disponible uniquement pour les véhicules
Diesel.
Ce dispositif amovible évite l'accumulation
de neige au niveau du ventilateur de
refroidissement du radiateur.
Il est constitué de deux éléments pour la partie
supérieure de la calandre, d'un élément central
et de deux autres pour la partie inférieure.
En cas de difficulté pour le montage /
démontage
Faire appel au réseau PEUGEOT
ou à un
atelier qualifié.
Avant toute manipulation, s'assurer que le moteur et le ventilateur sont à l'arrêt.
Il est impératif de les retirer en cas de :
– T empérature extérieure supérieure à
10
°C.
–
Remorquage.
–
V
itesse supérieure à 120 km/h.
Première installation
Le type de calandre dépend de la version du
véhicule.
Les écrans inférieurs sont valables pour toutes
les versions. Les écrans supérieurs et central sont adaptables
en fonction de la version du véhicule.
Il est nécessaire de retirer les fixations :
– A vec les repères 2, pour toutes les versions
hors GT.
–
A
vec les repères 1, pour toutes les versions
G T.
►
Pour retirer les fixations correspondantes,
utiliser un outil de type cutter en suivant la
découpe gravée sur la face interne de l'écran.
Montage
Écrans inférieurs / supérieurs
► Présenter un des écrans inférieurs du côté
correspondant de la grille inférieure du pare-
chocs en s'alignant autour du support de la
plaque minéralogique.
►
Engager les pattes de fixation dans le pare-
chocs jusqu'à l'enclenchement de toutes les
pattes de fixation.
►
Vérifier le bon maintien de l'ensemble en
appuyant sur son pourtour
.
Répéter les mêmes opérations pour l'autre écran
inférieur, puis pour les écrans supérieurs dans la
grille supérieure du pare-chocs en s'alignant sur
le haut de la calandre.
Écran central
► Présenter l'écran central au-dessous de
l'emblème de la marque.
►
Engager les pattes de fixation dans le pare-
chocs jusqu'à l'enclenchement de toutes les
pattes de fixation.
►
Vérifier le bon maintien de l'ensemble en
appuyant sur son pourtour
.
Page 199 of 280

197
Informations pratiques

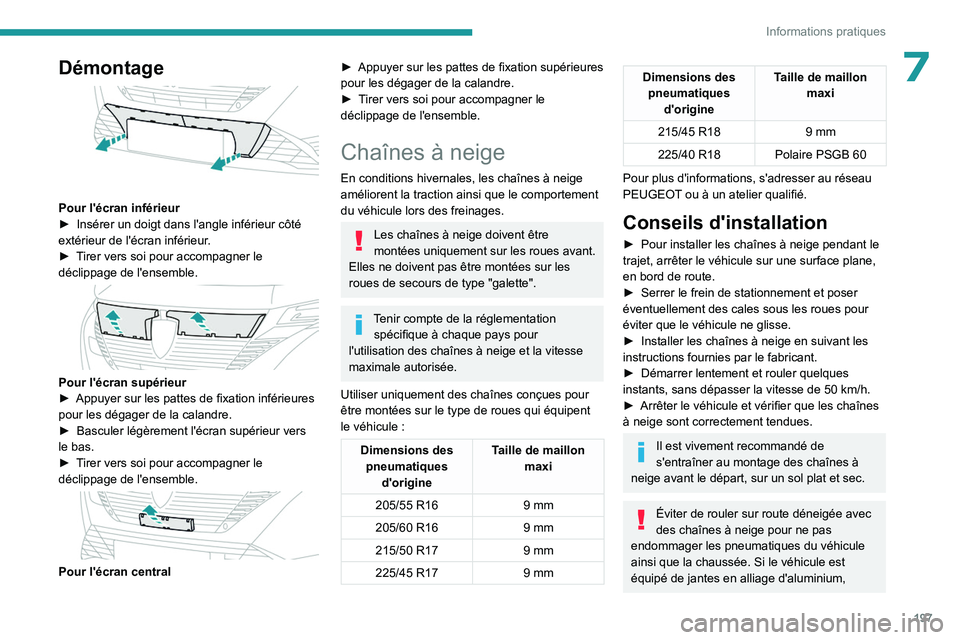

7Démontage
Pour l'écran inférieur
► Insérer un doigt dans l'angle inférieur côté
extérieur de l'écran inférieur
.
►
T
irer vers soi pour accompagner le
déclippage de l'ensemble.
Pour l'écran supérieur
► Appuyer sur les pattes de fixation inférieures
pour les dégager de la calandre.
►
Basculer légèrement l'écran supérieur vers
le bas.
►
T
irer vers soi pour accompagner le
déclippage de l'ensemble.
Pour l'écran central
► Appuyer sur les pattes de fixation supérieures
pour les dégager de la calandre.
►
T
irer vers soi pour accompagner le
déclippage de l'ensemble.
Chaînes à neige
En conditions hivernales, les chaînes à neige
améliorent la traction ainsi que le comportement
du véhicule lors des freinages.
Les chaînes à neige doivent être
montées uniquement sur les roues avant.
Elles ne doivent pas être montées sur les
roues de secours de type "galette".
Tenir compte de la réglementation spécifique à chaque pays pour
l'utilisation des chaînes à neige et la vitesse
maximale autorisée.
Utiliser uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
le véhicule
:
Dimensions des pneumatiques d'origine Taille de maillon
maxi
205/55 R16 9
mm
205/60 R16 9
mm
215/50 R17 9
mm
225/45 R17 9
mm
Dimensions des pneumatiques d'origine Taille de maillon
maxi
215/45
R18 9
mm
225/40
R18 Polaire PSGB 60
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Conseils d'installation
► Pour installer les chaînes à neige pendant le
trajet, arrêter le véhicule sur une surface plane,
en bord de route.
►
Serrer le frein de stationnement et poser
éventuellement des cales sous les roues pour
éviter que le véhicule ne glisse.
►
Installer les chaînes à neige en suivant les
instructions fournies par le fabricant.
►
Démarrer lentement et rouler quelques
instants, sans dépasser la vitesse de 50
km/h.
►
Arrêter le véhicule et vérifier que les chaînes
à neige sont correctement tendues.
Il est vivement recommandé de
s'entraîner au montage des chaînes à
neige avant le départ, sur un sol plat et sec.
Éviter de rouler sur route déneigée avec
des chaînes à neige pour ne pas
endommager les pneumatiques du véhicule
ainsi que la chaussée. Si le véhicule est
équipé de jantes en alliage d'aluminium,
Page 200 of 280

198
Informations pratiques

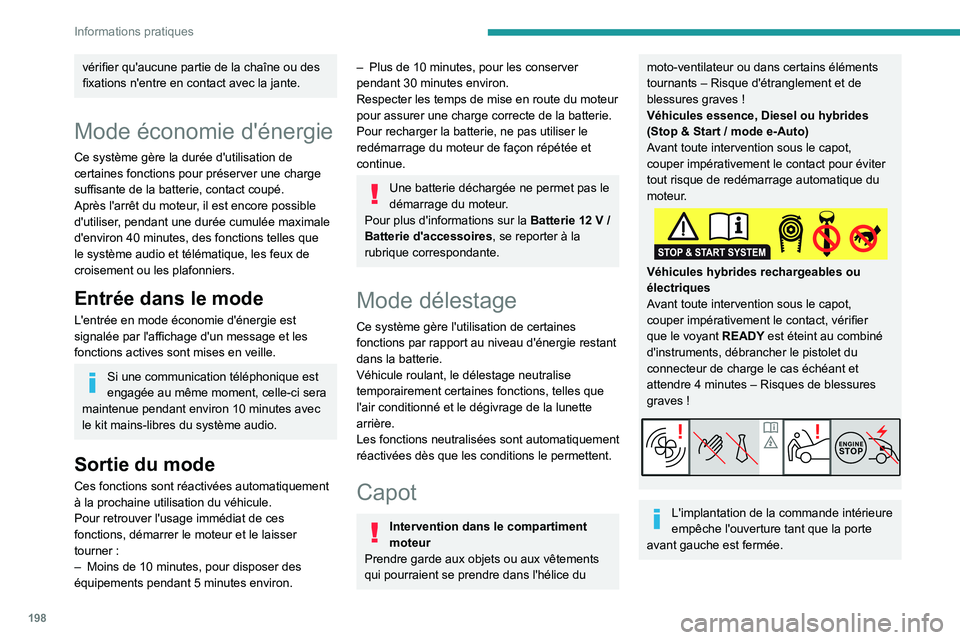

vérifier qu'aucune partie de la chaîne ou des
fixations n'entre en contact avec la jante.
Mode économie d'énergie
Ce système gère la durée d'utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie, contact coupé.
Après l'arrêt du moteur, il est encore possible
d'utiliser, pendant une durée cumulée maximale
d'environ 40 minutes, des fonctions telles que
le système audio et télématique, les feux de
croisement ou les plafonniers.
Entrée dans le mode
L'entrée en mode économie d'énergie est
signalée par l'affichage d'un message et les
fonctions actives sont mises en veille.
Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10
minutes avec
le kit mains-libres du système audio.
Sortie du mode
Ces fonctions sont réactivées automatiquement
à la prochaine utilisation du véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrer le moteur et le laisser
tourner
:
–
Moins de 10
minutes, pour disposer des
équipements pendant 5
minutes environ.
– Plus de 10 minutes, pour les conserver
pendant 30 minutes environ.
Respecter les temps de mise en route du moteur
pour assurer une charge correcte de la batterie.
Pour recharger la batterie, ne pas utiliser le
redémarrage du moteur de façon répétée et
continue.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie 12
V /
Batterie d'accessoires , se reporter à la
rubrique correspondante.
Mode délestage
Ce système gère l'utilisation de certaines
fonctions par rapport au niveau d'énergie restant
dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné et le dégivrage de la lunette
arrière.
Les fonctions neutralisées sont automatiquement
réactivées dès que les conditions le permettent.
Capot
Intervention dans le compartiment
moteur
Prendre garde aux objets ou aux vêtements
qui pourraient se prendre dans l'hélice du
moto-ventilateur ou dans certains éléments
tournants – Risque d'étranglement et de
blessures graves
!
Véhicules essence, Diesel ou hybrides
(Stop & Start
/ mode e-Auto)
Avant toute intervention sous le capot,
couper impérativement le contact pour éviter
tout risque de redémarrage automatique du
moteur.
Véhicules hybrides rechargeables ou
électriques
Avant toute intervention sous le capot,
couper impérativement le contact, vérifier
que le voyant READY est éteint au combiné
d'instruments, débrancher le pistolet du
connecteur de charge le cas échéant et
attendre 4
minutes – Risques de blessures
graves
!
L'implantation de la commande intérieure
empêche l'ouverture tant que la porte
avant gauche est fermée.
