Peugeot 308 CC 2011 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 CC, Model: Peugeot 308 CC 2011Pages: 292, PDF Size: 18.08 MB

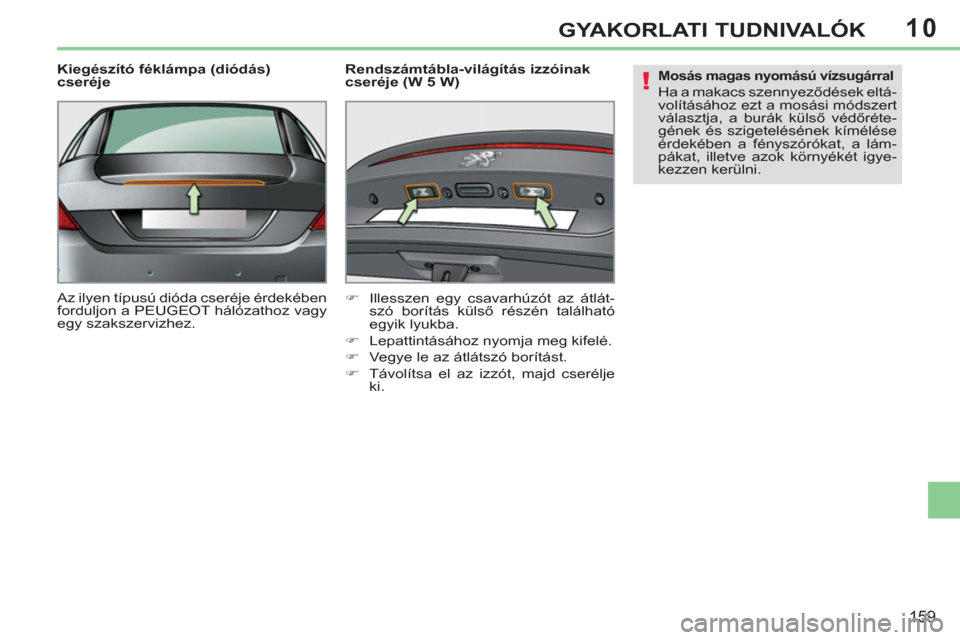

Page 161 of 292
10
!
159
GYAKORLATI TUDNIVALÓK
Kiegészító féklámpa (diódás)
cseréje
Az ilyen típusú dióda cseréje érdekében
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Rendszámtábla-világítás izzóinak
cseréje (W 5 W)
)
Illesszen egy csavarhúzót az átlát-
szó borítás külső részén található
egyik lyukba.
)
Lepattintásához nyomja meg kifelé.
)
Vegye le az átlátszó borítást.
)
Távolítsa el az izzót, majd cserélje
ki.
Mosás magas nyomású vízsugárral
Ha a makacs szennyeződések eltá-
volításához ezt a mosási módszert
választja, a burák külső védőréte-
gének és szigetelésének kímélése
érdekében a fényszórókat, a lám-
pákat, illetve azok környékét igye-
kezzen kerülni.

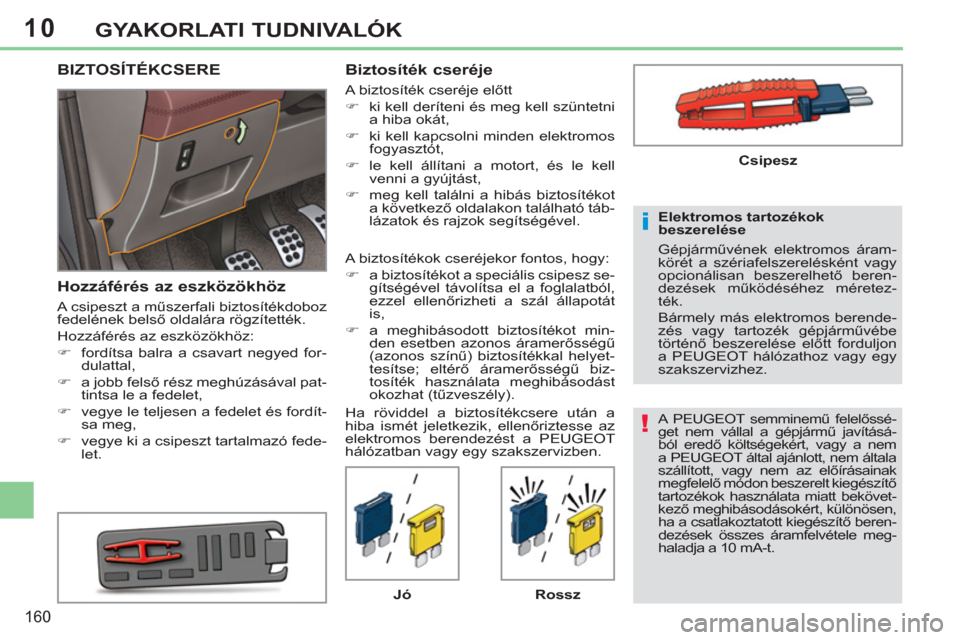

Page 162 of 292
10
!
i
160
GYAKORLATI TUDNIVALÓK
A PEUGEOT semminemű felelőssé-
get nem vállal a gépjármű javításá-
ból eredő költségekért, vagy a nem
a PEUGEOT által ajánlott, nem általa
szállított, vagy nem az előírásainak
megfelelő módon beszerelt kiegészítő
tartozékok használata miatt bekövet-
kező meghibásodásokért, különösen,
ha a csatlakoztatott kiegészítő beren-
dezések összes áramfelvétele meg-
haladja a 10 mA-t.
Elektromos tartozékok
beszerelése
Gépjárművének elektromos áram-
körét a szériafelszerelésként vagy
opcionálisan beszerelhető beren-
dezések működéséhez méretez-
ték.
Bármely más elektromos berende-
zés vagy tartozék gépjárművébe
történő beszerelése előtt forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
BIZTOSÍTÉKCSERE
Hozzáférés az eszközökhöz
A csipeszt a műszerfali biztosítékdoboz
fedelének belső oldalára rögzítették.
Hozzáférés az eszközökhöz:
)
fordítsa balra a csavart negyed for-
dulattal,
)
a jobb felső rész meghúzásával pat-
tintsa le a fedelet,
)
vegye le teljesen a fedelet és fordít-
sa meg,
)
vegye ki a csipeszt tartalmazó fede-
let.
Biztosíték cseréje
A biztosíték cseréje előtt
)
ki kell deríteni és meg kell szüntetni
a hiba okát,
)
ki kell kapcsolni minden elektromos
fogyasztót,
)
le kell állítani a motort, és le kell
venni a gyújtást,
)
meg kell találni a hibás biztosítékot
a következő oldalakon található táb-
lázatok és rajzok segítségével.
Jó
Rossz
Csipesz
A biztosítékok cseréjekor fontos, hogy:
)
a biztosítékot a speciális csipesz se-
gítségével távolítsa el a foglalatból,
ezzel ellenőrizheti a szál állapotát
is,
)
a meghibásodott biztosítékot min-
den esetben azonos áramerősségű
(azonos színű) biztosítékkal helyet-
tesítse; eltérő áramerősségű biz-
tosíték használata meghibásodást
okozhat (tűzveszély).
Ha röviddel a biztosítékcsere után a
hiba ismét jeletkezik, ellenőriztesse az
elektromos berendezést a PEUGEOT
hálózatban vagy egy szakszervizben.
Page 163 of 292
10
161
GYAKORLATI TUDNIVALÓK
Műszerfali biztosítékdoboz
A biztosítékdoboz a műszerfal alsó ré-
szén található (bal oldalon).
Hozzáférés a biztosítékokhoz
)
Lásd a "Hozzáférés az eszközök-
höz" c. részt.
Biztosítékok táblázata
Biztosíték száma
Áramerősség
Funkció
F1
-
Szabad.
F2
30 A
Reteszelés és szuperreteszelés testelés.
F3
5 A
Légzsákok és pirotechnikai előfeszítők
számítógépe.
F4
10 A
Tengelykapcsoló- és kétfunkciós fékpedál
érintkező, elektrokróm belső visszapillantó tükör,
légkondicionáló, kormányszög-érzékelő, automata
sebességváltó, megszakító és védelmi egység.
F5
30 A
Első szakaszos ablakemelők, behajtható
visszapillantó tükrök tápellátása.
F6
30 A
Hátsó szakaszos ablakemelők, ajtók külső
nyitáskapcsolója.
F7
5 A
Első és hátsó plafonvilágítás, térképolvasó lámpák,
napellenző világítás, kesztyűtartó világítás.
F8
20 A
Autórádió, rádiótelefon, többfunkciós képernyő,
keréknyomás-ellenőrzés, belső tárolóhelyek.
F9
30 A
Első 12V-os csatlakozó, szivargyújtó.
F10
15 A
Kormány alatti kapcsolók, riasztósziréna, riasztó
számítógép.
F11
15 A
Gyengeáramú gyújtáskapcsoló.
Page 164 of 292
10
162
GYAKORLATI TUDNIVALÓK
Biztosíték száma
Áramerősség
Funkció
F12
15 A
Kombinált kijelző, utasoldali biztonsági öv
és frontlégzsák visszajelzések kijelzője,
légkondicionáló, vezetőülés memóriaegység,
lenyithatótető-egység.
F13
5 A
Motor kiszolgálóegység, légzsákok.
F14
15 A
Többfunkciós képernyő, erősítő, kihangosító
szett, eső- és fényerő-érzékelő, parkolássegítő
berendezés számítógépe, utasülés tárolóegység.
F15
30 A
Reteszelés és szuperreteszelés.
F17
40 A
Hátsó szélvédő és külső visszapillantó tükrök
jégmentesítése.
SH
-
PARC sönt.
Biztosíték száma
Áramerősség
Funkció
G36
30 A
Vezető- és utasoldali ülésfűtés.
G37
5 A
Utánfutó kiszolgálóegység.
G38
30 A
Vezetőülés memóriaegység.
G39
-
Szabad.
G40
30 A
Hifi -erősítő, utasoldali üléshelyzet memóriaegység.
Page 165 of 292
10
163
GYAKORLATI TUDNIVALÓK
Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
akkumulátor mellett található (bal olda-
lon).
Hozzáférés a biztosítékokhoz
)
Pattintsa le a fedelet.
)
Cserélje ki a biztosítékot (ld. a meg-
felelő részt).
)
A művelet elvégzését követően a
biztosítékdoboz megfelelő szigete-
lése érdekében a fedelet gondosan
zárja vissza.
Biztosítékok táblázata
Biztosíték száma
Áramerősség
Funkció
F1
20 A
Motorszámítógép tápellátása, befecskendező
szivattyú mágnesszelepe és EGR (2 l HDI),
befecskendezők (2 l HDI).
F2
15 A
Kürt.
F3
10 A
Első ablakmosó.
F4
20 A
Fényszórómosó.
F5
15 A
Kaniszter ürítés mágnesszelepe, turbina
tehermentesítő és turbó nyomásszabályozó
(1,6 l THP), olajgőz-melegítő (1,6 l THP), gázolaj-
melegítő (1,6 l HDI).
F6
10 A
Sebesség-érzékelő, ABS/ESP számítógép.
F7
10 A
Kormányszervó számítógép, automata
sebességváltó, hűtőfolyadékszint-érzékelő.
F8
25 A
Gyújtáskapcsoló.
F9
10 A
Diagnosztikai csatlakozó, kanyarfényszórók,
levegőhozam-mérő (dízel), részecskeszűrő-szivattyú
(dízel), külső visszapillantó tükrök kapcsolói.
F10
30 A
Motorszámítógép működtető
k (benzines:
gyújtótekercs, mágnesszelep, lambdaszonda,
befecskendezők, izzítók, üzemanyag-szivattyú,
vezérelt termosztát) (dízel: mágnesszelepek,
izzítók).
F11
40 A
Légkondicionáló ventilátor.
Page 166 of 292
10
164
GYAKORLATI TUDNIVALÓK
Biztosíték száma
Áramerősség
Funkció
F12
30 A
Lassú/gyors első ablaktörlés.
F13
40 A
Intelligens kiszolgálóegység tápellátása (gyújtás
utáni +).
F14
-
Szabad.
F15
10 A
Jobb oldali távolsági fényszóró.
F16
10 A
Bal oldali távolsági fényszóró.
F17
15 A
Bal oldali tompított fényszóró.
F18
15 A
Jobb oldali tompított fényszóró.
F19
15 A
Olajgőz-melegítő (1,6 l VTi), kaniszter ürítés
mágnesszelepe (1,6 l VTi), lambdaszondák
(benzines), léghűtés mágnesszelepei (dízel).
F20
10 A
Vezérelt termosztát, változó adagolás mágnesszelepek,
turbó nyomásszabályozó mágnesszelep (dízel),
hűtőfolyadékszint-érzékelő (dízel).
F21
5 A
Motorventilátor egység reléjének tápellátása,
Valvetronic relékapcsoló (1,6 l VTi), turbó hűtés
(1,6 l THP), levegőhozam-mérő (1,6 l HDI).
Page 167 of 292
10
!
165
GYAKORLATI TUDNIVALÓK
Akkumulátor feletti biztosítékok táblázata
Biztosíték száma
Áramerősség
Funkció
F1
-
Szabad.
F2
5 A
Kétfunkciós fékkapcsoló.
F3
5 A
Akkumulátortöltés-egység.
F4
25 A
ABS/ESP mágnesszelepek.
F5
-
Szabad.
F6
15 A
Automata sebességváltó.
Minden egyéb típusú (midi- és maxi-) biztosítékon történő beavatkozást kizá-
rólag a PEUGEOT hálózatban vagy szakszervizben végeztessen.
Page 168 of 292
10
i
!
i
166
GYAKORLATI TUDNIVALÓK
AKKUMULÁTOR
Hozzáférés az akkumulátorhoz
Az akkumulátor a motortérben található.
A hozzáféréshez:
)
a belső, majd a külső kar segítségé-
vel nyissa ki a motorháztetőt,
)
rögzítse a motorháztető kitámasztó-
rúdját,
)
a sarukhoz való hozzáféréshez tá-
volítsa el a műanyag takarást,
)
ha szükséges, az akkumulátor kivé-
teléhez pattintsa ki a biztosítékdo-
bozt.
A kábelek kikötése
)
Emelje meg a rögzítőkart a maximu-
mig.
A kábelek visszakötése
)
Helyezze a kábel nyitott bilincsét ( 1
)
az akkumulátor (+) kivezetésére.
)
Nyomja le függőleges irányban a bi-
lincset ( 1
), hogy megfelelően illesz-
kedjen az akkumulátorhoz.
)
Reteszelje a bilincset a kar ( 2
) lehaj-
tásával.
Ne erőltesse a kart, mert a retesze-
lődés nem lehetséges, ha a bilincs
nincs megfelelő helyzetben; kezdje
elölről a műveletet.
A matrica azt jelzi, hogy gépko-
csijában - ha Stop & Start funk-
cióval rendelkezik - különleges
technológiával készült és spe-
ciális jellemzőkkel rendelkező,
12 V-os ólomtartalmú akkumulátor
található, amelynek cseréjét vagy
lekötését kizárólag a PEUGEOT
hálózatban vagy egy szakszerviz-
ben szabad elvégeztetni. Ennek
elmulasztása az akkumulátor idő
előtti elhasználódásához vezethet.
Az akkumulátor visszakötését kö-
vetően a Stop & Start funkció ak-
kor lesz újra aktív, ha a gépkocsit
huzamosabb időre leállította. A le-
állítás időtartama függ az időjárási
viszonyoktól és az akkumulátor töl-
tési szintjétől (akár 8 óra is lehet).
Page 169 of 292
10
i
i
!
GYAKORLATI TUDNIVALÓK
)
Indítsa be a motort, majd hagyja járni.
)
Várja meg, amíg a motor visszatér
alapjáratra, majd kösse le a kábele-
ket.
Az akkumulátor feltöltése
akkumulátortöltővel
Indítás másik akkumulátorról
)
Kösse a piros színű kábelt először
a lemerült akkumulátor ( A
), majd a
segédakkumulátor ( B
) (+) pólusá-
hoz.
)
Kösse a zöld vagy fekete kábel
egyik végét a B
segédakkumulátor
(-) pólusához.
)
Kösse a zöld vagy fekete kábel má-
sik végét az elindítandó gépkocsi
testpontjára ( C
).
A Stop & Start funkció akkumuláto-
rának feltöltéséhez nem kell kikötni
az akkumulátort.
)
Kösse ki az akkumulátort.
)
Kövesse a töltő gyártójának hasz-
nálati utasításait.
)
Kösse vissza az akkumulátort a (-)
pólussal kezdve.
)
Ellenőrizze a pólusok és a saruk
tisztaságát. Ha szulfátosodást ész-
lel (fehéres vagy zöldes lerakódás),
szerelje le és tisztítsa meg azokat.
Az akkumulátorok mérgező anyago-
kat, többek között kénsavat és ólmot
tartalmaznak. Megsemmisítésükre ki-
zárólag a törvényi előírásoknak megfe-
lelően kerülhet sor, és soha, semmilyen
körülmények között nem dobhatók ki a
háztartási hulladékkal együtt.
A használt elemeket és akkumuláto-
rokat mindig az erre a célra létesített
speciális gyűjtőpontokon adja le.
Az akkumulátor lemerülésének
elkerülése érdekében levett gyúj-
tásnál ne hagyja égve a fényszó-
rókat többször egymás után (lásd
az "Energiatakarékos üzemmód" c.
részt).
Ha a gépkocsit egy hónapnál hosz-
szabb ideig nem használja, taná-
csos az akkumulátort kikötni.
Ne kösse ki a sarukat, amíg jár a
motor.
Az akkumulátort csak a saruk le-
csatolását követően kezdje tölteni.
Page 170 of 292
10
!
!
i
168
GYAKORLATI TUDNIVALÓK
A kikötés előtt
Mielőtt hozzákezdene az akkumu-
látor kikötéséhez, a gyújtás levéte-
lét követően várjon 2 percet.
Az akkumulátor kikötése előtt
csukja be a tetőt, az ablakokat és
az ajtókat.
A visszakötést követően
Az akkumulátor valamennyi vissza-
kötését követően adja rá a gyújtást,
és várjon 1 percet az indítózás
előtt, hogy lehetővé tegye az elekt-
ronikus rendszerek inicializálását.
A művelet elvégzését követően fel-
merülő legkisebb zavar esetén is
forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
A megfelelő fejezet tanulmányozá-
sát követően az alábbiak újrainicia-
lizálását Önnek kell elvégeznie:
- távirányítós kulcs,
- elektromos ablakemelők és az
ajtóablakok automatikus résre
nyitása,
- GPS fedélzeti navigációs rend-
szer.
Az akkumulátor megfelelő töltésé-
nek biztosításához tartsa tisztelet-
ben a motor indításához szükséges
időtartamokat.
Az akkumulátor újratöltéséhez ne
használja sokszor egymás után a
motor újraindítását.
Lemerült akkumulátorral a mo-
tort nem lehet beindítani (lásd az
"Akkumulátor" c. bekezdést). Ha a készenléti állapotba történő
áttérés pillanatában éppen telefon-
beszélgetést folytat:
- a WIP Nav vagy a WIP Sound
kihangosító szettjével a beszél-
getés 5 percig még folytatható,
- a WIP Com 3D rendszerrel a
megkezdett telefonhívás befe-
jezhető.
ENERGIATAKARÉKOS ÜZEMMÓD
Az akkumulátor megfelelő töltésének
biztosítása érdekében bizonyos funk-
ciók használatának időtartamát szabá-
lyozó rendszer.
Bizonyos funkciókat, így az audio- és
telematikai rendszert, az ablaktörlőket,
a tompított fényszórókat és a plafon-
lámpákat összesen legfeljebb 30 percig
a motor leállítását követően is használ-
hatja.
Ez az időtartam jelentősen lecsökken-
het, ha az akkumulátor töltése ala-
csony.
Kilépés az üzemmódból
A gépjármű legközelebbi használatakor
a fenti funkciók automatikusan újraakti-
válódnak.
A funkciók azonnali használatához in-
dítsa be a motort, és hagyja járni leg-
alább 5 percig.
Belépés az üzemmódba
Az időtartam elteltével az energiataka-
rékos üzemmódra való áttérést jelző
üzenet jelenik meg a képernyőn, és az
aktív funkciók készenléti állapotba ke-
rülnek.
TEHERMENTESÍTÉS ÜZEMMÓD
Bizonyos funkciók vezérlését az akku-
mulátor energiaszintjéhez igazító rend-
szer.
Menet közben a tehermentesítés át-
menetileg kikapcsol bizonyos funkci-
ókat, például a légkondicionálót, az
"AIRWAVE" rendszert vagy a hátsó ab-
lak páramentesítését, stb.
Egyes kikapcsolt funkciók, amint azt a
feltételek lehetővé teszik, automatiku-
san ismét működésbe lépnek.
