Peugeot 308 SW BL 2008 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2008Pages: 271, PDF-Größe: 12.7 MB
Page 31 of 271
i
i
34
BETRIEBSKONTROLLE Wenn Sie danach die Batterie ab-
klemmen möchten, verriegeln Sie das
Fahrzeug und warten Sie mindestens
fünf Minuten, damit die Rückstellung
auf Null registriert wird.

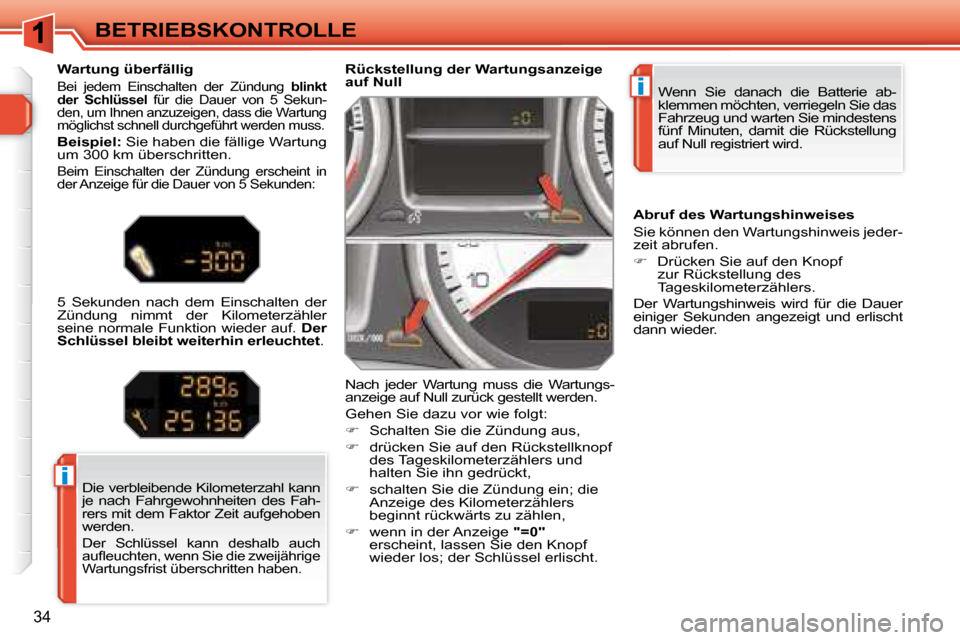

Rückstellung der Wartungsanzeige
auf Null
Nach jeder Wartung muss die Wartungs-
anzeige auf Null zurück gestellt werden.
Gehen Sie dazu vor wie folgt:
Schalten Sie die Zündung aus,
drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und
halten Sie ihn gedrückt,
schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers
beginnt rückwärts zu zählen,
wenn in der Anzeige "=0"
erscheint, lassen Sie den Knopf
wieder los; der Schlüssel erlischt.
Die verbleibende Kilometerzahl kann
je nach Fahrgewohnheiten des Fah-
rers mit dem Faktor Zeit aufgehoben
werden.
Der Schlüssel kann deshalb auch
a u fl e u c h t e n , w e n n S i e d i e z w e i j ä h r i g e
Wartungsfrist überschritten haben.
Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt
der Schlüssel für die Dauer von 5 Sekun-
den, um Ihnen anzuzeigen, dass die Wartung
möglichst schnell durchgeführt werden muss.
Beispiel: Sie haben die fällige Wartung
um 300 km überschritten.
Beim Einschalten der Zündung erscheint in
der Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuchtet .
Abruf des Wartungshinweises
Sie können den Wartungshinweis jeder-
zeit abrufen.
Drücken Sie auf den Knopf
zur Rückstellung des
Tageskilometerzählers.
Der Wartungshinweis wird für die Dauer
einiger Sekunden angezeigt und erlischt
dann wieder.
Page 32 of 271
i
35
BETRIEBSKONTROLLE
Die Ölstandskontrolle ist nur zuver-
lässig, wenn das Fahrzeug waage-
recht steht und der Motor seit mehr
als 15 Minuten abgestellt ist.

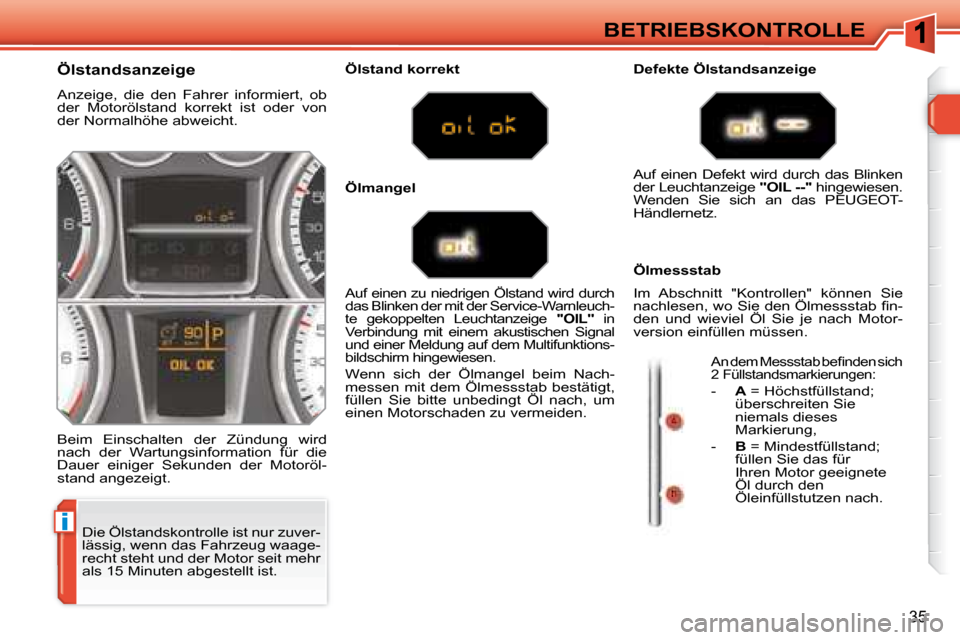

Ölstandsanzeige
Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht.
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt
Ölmangel
Defekte Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird durch
das Blinken der mit der Service-Warnleuch-
te gekoppelten Leuchtanzeige
"OIL" in
Verbindung mit einem akustischen Signal
und einer Meldung auf dem Multifunktions-
bildschirm hingewiesen.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach, um
einen Motorschaden zu vermeiden. Auf einen Defekt wird durch das Blinken
der Leuchtanzeige
"OIL --" hingewiesen.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Im Abschnitt "Kontrollen" können Sie
n a c h l e s e n , w o S i e d e n Ö l m e s s s t a b fi n -
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
A n d e m M e s s s t a b b e fi n d e n s i c h
2 Füllstandsmarkierungen:
- A = Höchstfüllstand;
überschreiten Sie
niemals dieses
Markierung,
- B = Mindestfüllstand;
füllen Sie das für
Ihren Motor geeignete
Öl durch den
Öleinfüllstutzen nach.
Page 33 of 271
36
BETRIEBSKONTROLLE

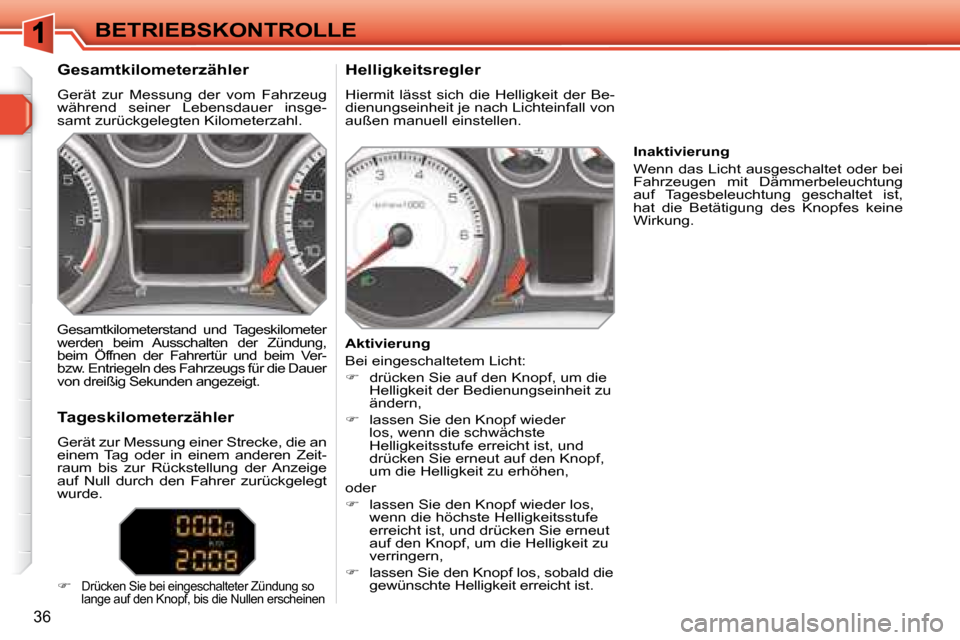

Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl. Helligkeitsregler
Hiermit lässt sich die Helligkeit der Be-
dienungseinheit je nach Lichteinfall von
außen manuell einstellen.
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung,
beim Öffnen der Fahrertür und beim Ver-
bzw. Entriegeln des Fahrzeugs für die Dauer
von dreißig Sekunden angezeigt.
Tageskilometerzähler
Gerät zur Messung einer Strecke, die an
einem Tag oder in einem anderen Zeit-
raum bis zur Rückstellung der Anzeige
auf Null durch den Fahrer zurückgelegt
wurde.
Drücken Sie bei eingeschalteter Zündung so
lange auf den Knopf, bis die Nullen erscheinen
Aktivierung
Bei eingeschaltetem Licht:
drücken Sie auf den Knopf, um die
Helligkeit der Bedienungseinheit zu
ändern,
lassen Sie den Knopf wieder
los, wenn die schwächste
Helligkeitsstufe erreicht ist, und
drücken Sie erneut auf den Knopf,
um die Helligkeit zu erhöhen,
oder
lassen Sie den Knopf wieder los,
wenn die höchste Helligkeitsstufe
erreicht ist, und drücken Sie erneut
auf den Knopf, um die Helligkeit zu
verringern,
lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist. Inaktivierung
Wenn das Licht ausgeschaltet oder bei
Fahrzeugen mit Dämmerbeleuchtung
auf Tagesbeleuchtung geschaltet ist,
hat die Betätigung des Knopfes keine
Wirkung.
Page 34 of 271
37
MULTIFUNKTIONS-BILDSCHIRME
Bildschirmanzeigen
Dieser Bildschirm liefert folgende Infor-
mationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (bei Glatteisge- fahr blinkt die Temperaturanzeige),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden.
MONOCHROMBILDSCHIRM A (OHNE AUTORADIO RD4) Bedienungstasten Hauptmenü
Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:
- "ESC" , um die laufende Operation
abzubrechen,
- "MENU" , um die Menüs und Unter-
menüs durchlaufen zu lassen,
- "OK" , um das gewünschte Menü
oder Untermenü anzuwählen.
Drücken Sie auf die Taste "MENU" ,
um die verschiedenen Menüs des
Hauptmenüs durchlaufen zu lassen:
- F a h r z e u g k o n fi g u r a t i o n ,
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.
Drücken Sie auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
* Nur bei Klimaanlage
Page 35 of 271
!
38
MULTIFUNKTIONS-BILDSCHIRME

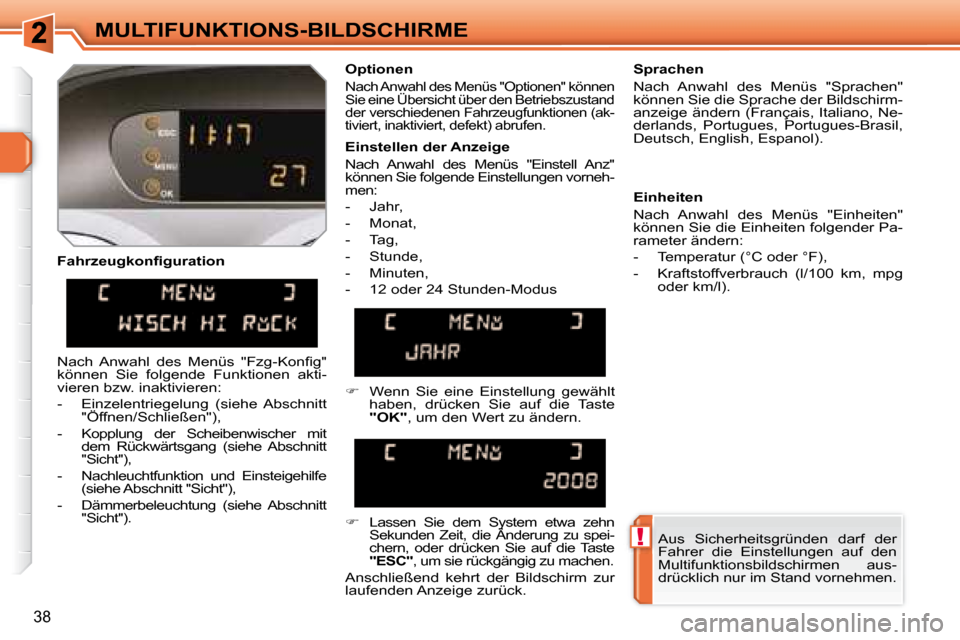

F a h r z e u g k o n fi g u r a t i o n Optionen
Nach Anwahl des Menüs "Optionen" können
Sie eine Übersicht über den Betriebszustand
der verschiedenen Fahrzeugfunktionen (ak-
tiviert, inaktiviert, defekt) abrufen.
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano, Ne-
derlands, Portugues, Portugues-Brasil,
Deutsch, English, Espanol).
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vorneh-
men:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- T e m p e r a t u r ( ° C o d e r ° F ) ,
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste
"OK" , um den Wert zu ändern.
Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu spei-
chern, oder drücken Sie auf die Taste
"ESC" , um sie rückgängig zu machen.
Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.
N a c h A n w a h l d e s M e n ü s " F z g - K o n fi g "
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Kopplung der Scheibenwischer mit dem Rückwärtsgang (siehe Abschnitt
"Sicht"),
- Nachleuchtfunktion und Einsteigehilfe (siehe Abschnitt "Sicht"),
- Dämmerbeleuchtung (siehe Abschnitt "Sicht").
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.
Page 36 of 271
39
MULTIFUNKTIONS-BILDSCHIRME
MONOCHROMBILDSCHIRM A Bedienungstasten
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatt- eisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden. Hauptmenü
Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen,
danach auf die Tasten " " oder
" ", um die verschiedenen Menüs
durchlaufen zu lassen:
- Radio-CD,
- F a h r z e u g k o n fi g u r a t i o n ,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.
Drücken Sie auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
Vom Bedienfeld des Autoradios RD4
aus können Sie:
durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,
durch Druck auf die Tasten " " oder
" " die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcompu-
ter, Audioquelle, ...) ändern,
durch Druck auf die Tasten " " oder
" " einen Einstellwert ändern,
durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen. Radio-CD
Wenn das Autoradio RD4 eingeschal-
tet ist und Sie das Menü "Radio-CD"
angewählt haben, können Sie die Ra-
diofunktionen (RDS-Senderverfolgung,
REG-Modus) und die Funktionen des
CD-Spielers oder -Wechslers (Anspielen
der Titel, Zufallswiedergabe, CD-Wie-
derholung) aktivieren bzw. inaktivieren.
Einzelheiten zur Anwendung "Radio-CD"
fi n d e n S i e i m A b s c h n i t t " A u d i o a n l a g e u n d
Telematik" unter RD4.
* Nur bei Klimaanlage
Page 37 of 271
!
40
MULTIFUNKTIONS-BILDSCHIRME Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.

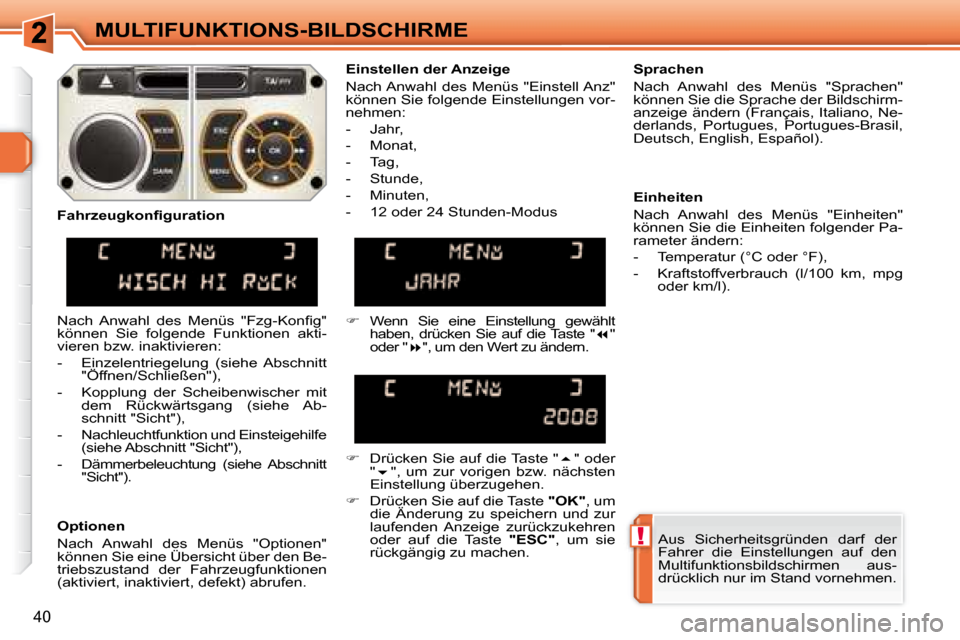

Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano, Ne-
derlands, Portugues, Portugues-Brasil,
Deutsch, English, Español).
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- T e m p e r a t u r ( ° C o d e r ° F ) ,
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste " "
oder " ", um den Wert zu ändern.
Drücken Sie auf die Taste " " oder
" ", um zur vorigen bzw. nächsten
Einstellung überzugehen.
Drücken Sie auf die Taste "OK" , um
die Änderung zu speichern und zur
laufenden Anzeige zurückzukehren
oder auf die Taste "ESC" , um sie
rückgängig zu machen.
F a h r z e u g k o n fi g u r a t i o n
Optionen
Nach Anwahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, inaktiviert, defekt) abrufen.
N a c h A n w a h l d e s M e n ü s " F z g - K o n fi g "
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Kopplung der Scheibenwischer mit dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Nachleuchtfunktion und Einsteigehilfe (siehe Abschnitt "Sicht"),
- Dämmerbeleuchtung (siehe Abschnitt "Sicht").
Page 38 of 271
41
MULTIFUNKTIONS-BILDSCHIRME
MONOCHROMBILDSCHIRM C UND FARBBILDSCHIRM C Hauptmenü
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatt- eisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgassystem
defekt") oder Informationen (z.B. "Auto-
mat. Einschalten der Scheinwerfer akti-
viert") werden gegebenenfalls vorüber-
gehend angezeigt. Sie können durch
Druck auf die Taste "ESC" gelöscht
werden. Menü "Audio-Funktionen" Bedienungstasten
Vom Bedienfeld des Autoradios RD4
aus können Sie:
durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,
durch Druck auf die Tasten " " oder
" " die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcompu-
ter, Audioquelle, ...) ändern,
durch Druck auf die Tasten " " oder
" " einen Einstellwert ändern,
durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen.
Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen:
- Audio-Funktionen,
- Diagnose Fahrzeug,
- B e n u t z e r a n p a s s u n g - K o n fi g u r a t i o n ,
- Telefon (Freisprecheinrichtung).
Drücken Sie auf die Taste " " oder
" ", um das gewünschte Menü an-
zuwählen und bestätigen Sie Ihre
Wahl durch Druck auf die Taste
"OK" .
* Nur bei Klimaanlage
Wenn das Autoradio RD4 eingeschaltet ist
und Sie dieses Menü angewählt haben,
können Sie die Radiofunktionen (RDS,
R E G , R a d i o T e x t ) u n d d i e F u n k t i o n e n d e s
CD-Spielers oder -Wechslers (Anspielen
der Titel, Zufallswiedergabe, CD-Wieder-
holung) aktivieren bzw. inaktivieren.
Einzelheiten zur Anwendung "Audio-
F u n k t i o n e n " fi n d e n S i e i m A b s c h n i t t " A u -
dioanlage und Telematik" unter RD4.
Page 39 of 271

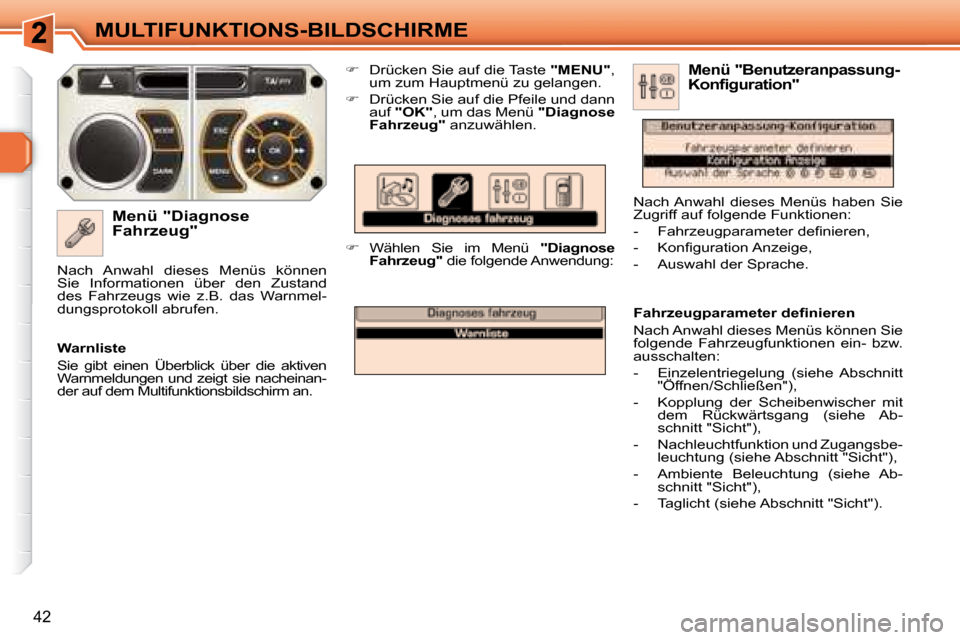

42
MULTIFUNKTIONS-BILDSCHIRME
Menü "Diagnose
Fahrzeug"
Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen.
Drücken Sie auf die Pfeile und dann
auf "OK" , um das Menü "Diagnose
Fahrzeug" anzuwählen.
Wählen Sie im Menü "Diagnose
Fahrzeug" die folgende Anwendung:
Warnliste
Sie gibt einen Überblick über die aktiven
Warnmeldungen und zeigt sie nacheinan-
der auf dem Multifunktionsbildschirm an.
Nach Anwahl dieses Menüs können
Sie Informationen über den Zustand
des Fahrzeugs wie z.B. das Warnmel-
dungsprotokoll abrufen.
F a h r z e u g p a r a m e t e r d e fi n i e r e n
Nach Anwahl dieses Menüs können Sie
folgende Fahrzeugfunktionen ein- bzw.
ausschalten:
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Kopplung der Scheibenwischer mit dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Nachleuchtfunktion und Zugangsbe- leuchtung (siehe Abschnitt "Sicht"),
- Ambiente Beleuchtung (siehe Ab- schnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht").
Menü "Benutzeranpassung-
Konfiguration"
Nach Anwahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:
- F a h r z e u g p a r a m e t e r d e fi n i e r e n ,
- K o n fi g u r a t i o n A n z e i g e ,
- Auswahl der Sprache.
Page 40 of 271
!

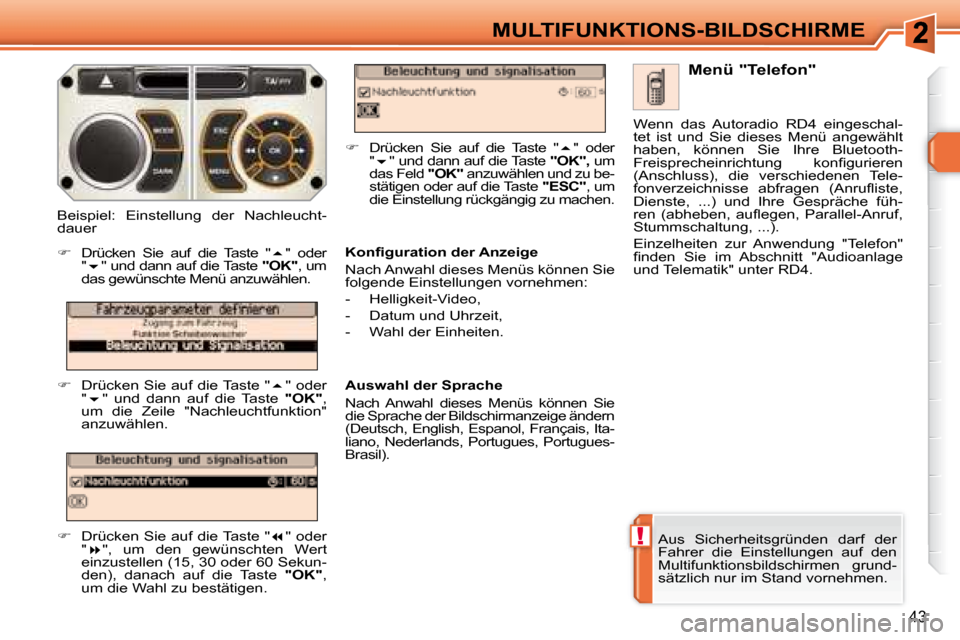

43
MULTIFUNKTIONS-BILDSCHIRME
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen grund-
sätzlich nur im Stand vornehmen. Menü "Telefon"
K o n fi g u r a t i o n d e r A n z e i g e
Nach Anwahl dieses Menüs können Sie
folgende Einstellungen vornehmen:
- Helligkeit-Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Auswahl der Sprache
Nach Anwahl dieses Menüs können Sie
die Sprache der Bildschirmanzeige ändern
(Deutsch, English, Espanol, Français, Ita-
liano, Nederlands, Portugues, Portugues-
Brasil).
Beispiel: Einstellung der Nachleucht-
dauer
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste "OK" ,
um die Zeile "Nachleuchtfunktion"
anzuwählen.
Drücken Sie auf die Taste " " oder
" ", um den gewünschten Wert
einzustellen (15, 30 oder 60 Sekun-
den), danach auf die Taste "OK" ,
um die Wahl zu bestätigen.
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste "OK", um
das Feld "OK" anzuwählen und zu be-
stätigen oder auf die Taste "ESC" , um
die Einstellung rückgängig zu machen. Wenn das Autoradio RD4 eingeschal-
tet ist und Sie dieses Menü angewählt
haben, können Sie Ihre Bluetooth-
F r e i s p r e c h e i n r i c h t u n g k o n fi g u r i e r e n
(Anschluss), die verschiedenen Tele-
f o n v e r z e i c h n i s s e a b f r a g e n ( A n r u fl i s t e ,
Dienste, ...) und Ihre Gespräche füh-
r e n ( a b h e b e n , a u fl e g e n , P a r a l l e l - A n r u f ,
Stummschaltung, ...).
Einzelheiten zur Anwendung "Telefon"
fi n d e n S i e i m A b s c h n i t t " A u d i o a n l a g e
und Telematik" unter RD4.
