Page 21 of 260

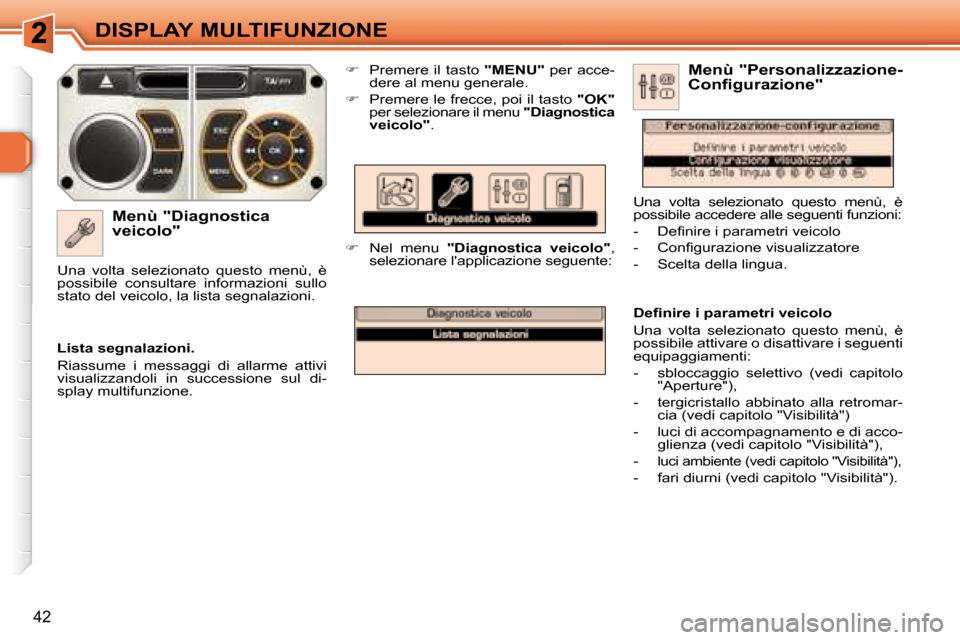

42
DISPLAY MULTIFUNZIONE
Menù "Diagnostica
veicolo"
Premere il tasto "MENU" per acce-
dere al menu generale.
Premere le frecce, poi il tasto "OK"
per selezionare il menu "Diagnostica
veicolo" .
N e l m e n u "Diagnostica veicolo" ,
s e l e z i o n a r e l ' a p p l i c a z i o n e s e g u e n t e :
Lista segnalazioni.
Riassume i messaggi di allarme attivi
visualizzandoli in successione sul di-
splay multifunzione.
Una volta selezionato questo menù, è
possibile consultare informazioni sullo
stato del veicolo, la lista segnalazioni.
D e fi n i r e i p a r a m e t r i v e i c o l o
Una volta selezionato questo menù, è
possibile attivare o disattivare i seguenti
e q u i p a g g i a m e n t i :
- sbloccaggio selettivo (vedi capitolo
"Aperture"),
- tergicristallo abbinato alla retromar- c i a ( v e d i c a p i t o l o " V i s i b i l i t à " )
- luci di accompagnamento e di acco- g l i e n z a ( v e d i c a p i t o l o " V i s i b i l i t à " ) ,
- l u c i a m b i e n t e ( v e d i c a p i t o l o " V i s i b i l i t à " ) ,
- f a r i d i u r n i ( v e d i c a p i t o l o " V i s i b i l i t à " ) .
Menù "Personalizzazione-
Configurazione"
Una volta selezionato questo menù, è
p o s s i b i l e a c c e d e r e a l l e s e g u e n t i f u n z i o n i :
- D e fi n i r e i p a r a m e t r i v e i c o l o
- C o n fi g u r a z i o n e v i s u a l i z z a t o r e
- Scelta della lingua.
Page 22 of 260
!

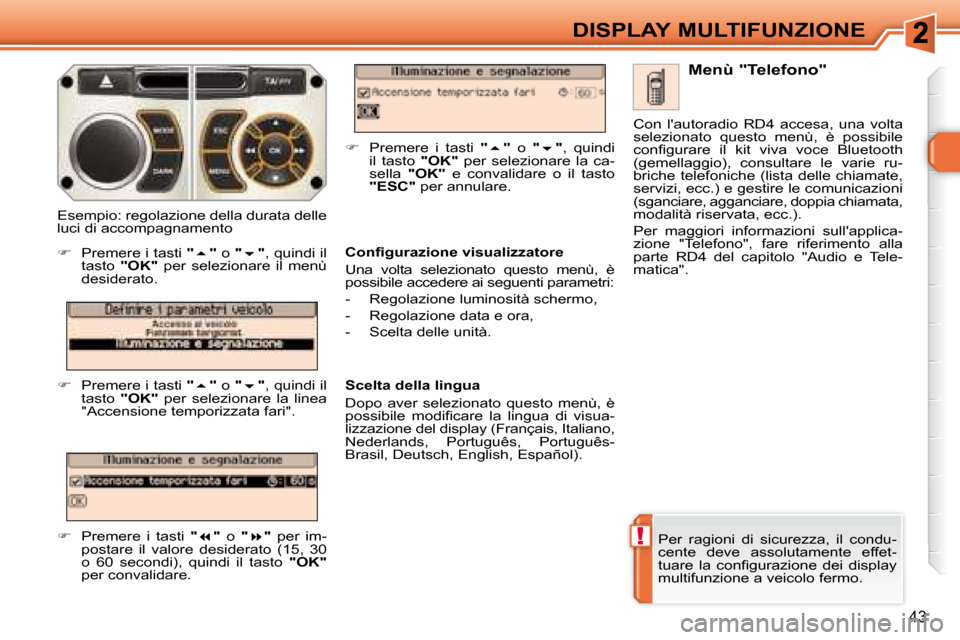

43
DISPLAY MULTIFUNZIONE
Per ragioni di sicurezza, il condu-
cente deve assolutamente effet-
t u a r e l a c o n fi g u r a z i o n e d e i d i s p l a y
multifunzione a veicolo fermo.
Menù "Telefono"
C o n fi g u r a z i o n e v i s u a l i z z a t o r e
Una volta selezionato questo menù, è
p o s s i b i l e a c c e d e r e a i s e g u e n t i p a r a m e t r i :
- R e g o l a z i o n e l u m i n o s i t à s c h e r m o ,
- Regolazione data e ora,
- S c e l t a d e l l e u n i t à .
Scelta della lingua
Dopo aver selezionato questo menù, è
p o s s i b i l e m o d i fi c a r e l a l i n g u a d i v i s u a -
lizzazione del display (Français, Italiano,
N e d e r l a n d s , P o r t u g u ê s , P o r t u g u ê s -
Brasil, Deutsch, English, Español).
E s e m p i o : r e g o l a z i o n e d e l l a d u r a t a d e l l e
luci di accompagnamento
Premere i tasti " " o " ", quindi il
tasto "OK" per selezionare il menù
desiderato.
Premere i tasti " " o " ", quindi il
tasto "
OK" per selezionare la linea
"Accensione temporizzata fari".
Premere i tasti " " o " " per im-
postare il valore desiderato (15, 30
o 60 secondi), quindi il tasto "OK"
per convalidare.
Premere i tasti " " o " ", quindi
il tasto "OK" per selezionare la ca-
sella "OK" e convalidare o il tasto
"ESC" per annulare. Con l'autoradio RD4 accesa, una volta
selezionato questo menù, è possibile
c o n fi g u r a r e i l k i t v i v a v o c e B l u e t o o t h
(gemellaggio), consultare le varie ru-
briche telefoniche (lista delle chiamate,
servizi, ecc.) e gestire le comunicazioni
(sganciare, agganciare, doppia chiamata,
m o d a l i t à r i s e r v a t a , e c c . ) .
Per maggiori informazioni sull'applica-
zione "Telefono", fare riferimento alla
parte RD4 del capitolo "Audio e Tele-
matica".
Page 23 of 260

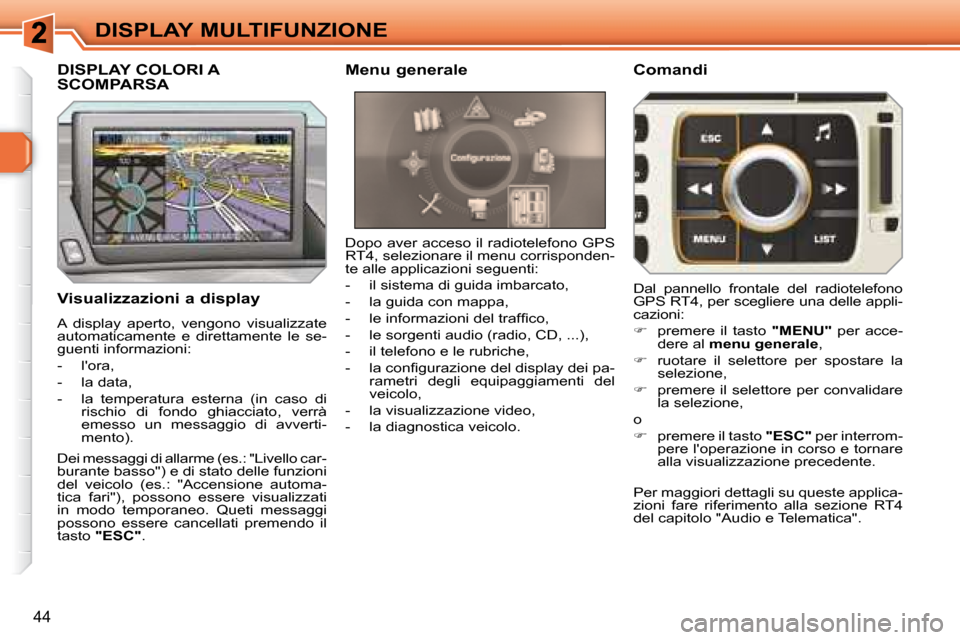

44
DISPLAY MULTIFUNZIONE
Visualizzazioni a display
A display aperto, vengono visualizzate
automaticamente e direttamente le se-
g u e n t i i n f o r m a z i o n i :
- l'ora,
- la data,
- la temperatura esterna (in caso di r i s c h i o d i f o n d o g h i a c c i a t o , v e r r à
emesso un messaggio di avverti-
mento). Dopo aver acceso il radiotelefono GPS
RT4, selezionare il menu corrisponden-
t e a l l e a p p l i c a z i o n i s e g u e n t i :
- il sistema di guida imbarcato,
- la guida con mappa,
- l e i n f o r m a z i o n i d e l t r a f fi c o ,
- le sorgenti audio (radio, CD, ...),
- il telefono e le rubriche,
- l a c o n fi g u r a z i o n e d e l d i s p l a y d e i p a -
rametri degli equipaggiamenti del
veicolo,
- la visualizzazione video,
- la diagnostica veicolo.
Comandi
Dal pannello frontale del radiotelefono
GPS RT4, per scegliere una delle appli-
c a z i o n i :
premere il tasto "MENU" per acce-
dere al menu generale ,
ruotare il selettore per spostare la
selezione,
premere il selettore per convalidare
la selezione,
o
premere il tasto "ESC" per interrom-
pere l'operazione in corso e tornare
alla visualizzazione precedente.
DISPLAY COLORI A SCOMPARSA Menu generale
D e i m e s s a g g i d i a l l a r m e ( e s . : " L i v e l l o c a r -
burante basso") e di stato delle funzioni
d e l v e i c o l o ( e s . : " A c c e n s i o n e a u t o m a -
tica fari"), possono essere visualizzati
in modo temporaneo. Queti messaggi
possono essere cancellati premendo il
tasto "ESC" . Per maggiori dettagli su queste applica-
zioni fare riferimento alla sezione RT4
del capitolo "Audio e Telematica".

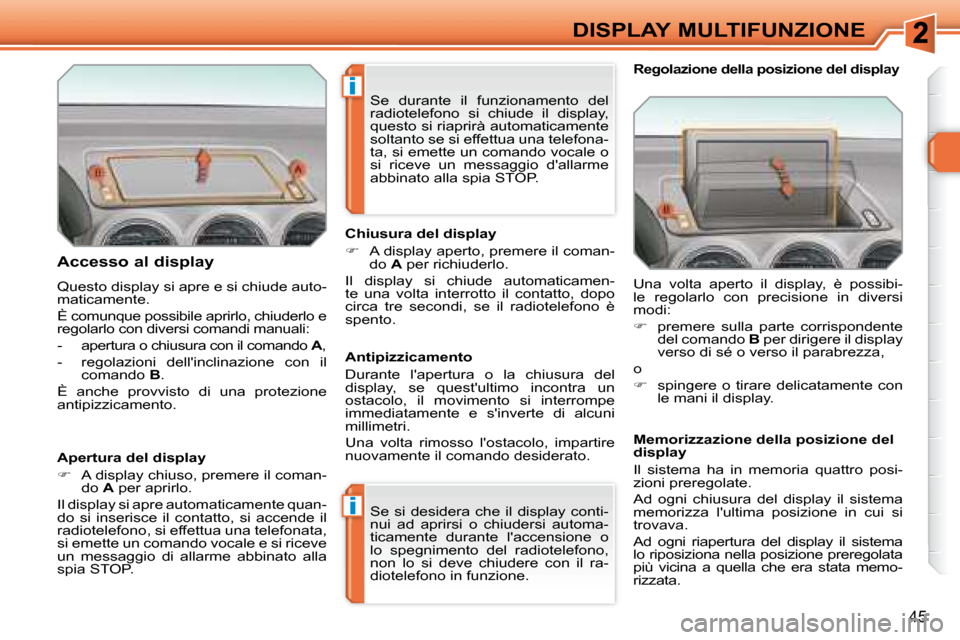

Page 24 of 260
i
i
45
DISPLAY MULTIFUNZIONE
Accesso al display
Questo display si apre e si chiude auto-
maticamente.
È comunque possibile aprirlo, chiuderlo e
r e g o l a r l o c o n d i v e r s i c o m a n d i m a n u a l i :
- apertura o chiusura con il comando A ,
- regolazioni dell'inclinazione con il comando B .
È anche provvisto di una protezione
antipizzicamento.
Apertura del display
A display chiuso, premere il coman-
do A per aprirlo.
Il display si apre automaticamente quan-
do si inserisce il contatto, si accende il
radiotelefono, si effettua una telefonata,
si emette un comando vocale e si riceve
un messaggio di allarme abbinato alla
spia STOP. Chiusura del display
A display aperto, premere il coman-
do A per richiuderlo.
Il display si chiude automaticamen-
te una volta interrotto il contatto, dopo
circa tre secondi, se il radiotelefono è
spento.
Se si desidera che il display conti-
nui ad aprirsi o chiudersi automa-
ticamente durante l'accensione o
lo spegnimento del radiotelefono,
non lo si deve chiudere con il ra-
diotelefono in funzione. Una volta aperto il display, è possibi-
le regolarlo con precisione in diversi
m o d i :
premere sulla parte corrispondente
del comando B per dirigere il display
verso di sé o verso il parabrezza,
o
spingere o tirare delicatamente con
le mani il display.
Regolazione della posizione del display
Antipizzicamento
Durante l'apertura o la chiusura del
display, se quest'ultimo incontra un
ostacolo, il movimento si interrompe
immediatamente e s'inverte di alcuni
millimetri.
Una volta rimosso l'ostacolo, impartire
nuovamente il comando desiderato. Memorizzazione della posizione del
display
Il sistema ha in memoria quattro posi-
zioni preregolate.
Ad ogni chiusura del display il sistema
memorizza l'ultima posizione in cui si
trovava.
Ad ogni riapertura del display il sistema
lo riposiziona nella posizione preregolata
più vicina a quella che era stata memo-
rizzata.
Se durante il funzionamento del
radiotelefono si chiude il display,
q u e s t o s i r i a p r i r à a u t o m a t i c a m e n t e
soltanto se si effettua una telefona-
ta, si emette un comando vocale o
si riceve un messaggio d'allarme
abbinato alla spia STOP.
Page 25 of 260

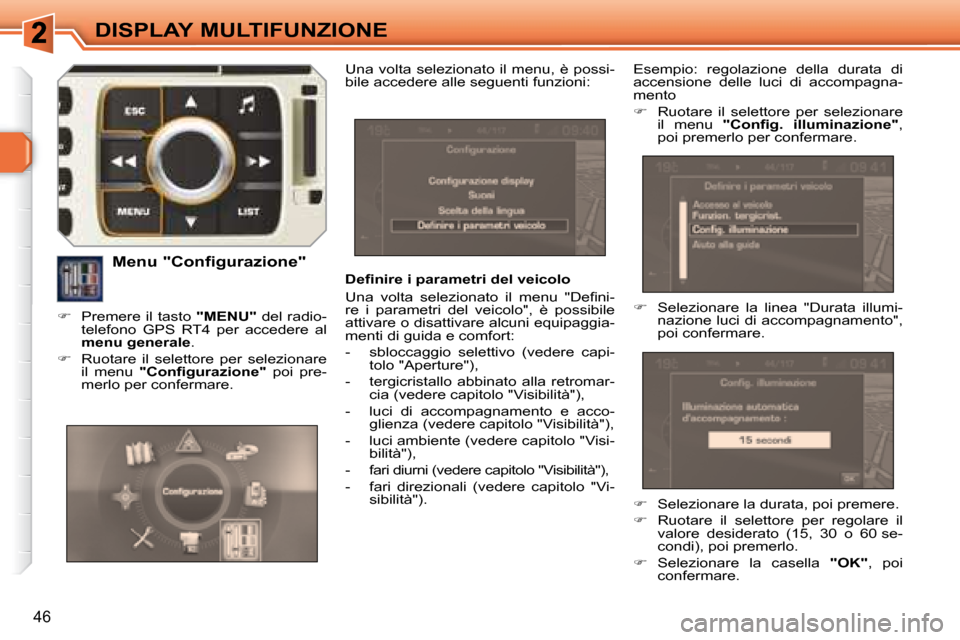

46
DISPLAY MULTIFUNZIONE
D e fi n i r e i p a r a m e t r i d e l v e i c o l o
U n a v o l t a s e l e z i o n a t o i l m e n u " D e fi n i -
re i parametri del veicolo", è possibile
attivare o disattivare alcuni equipaggia-
m e n t i d i g u i d a e c o m f o r t :
- sbloccaggio selettivo (vedere capi-tolo "Aperture"),
- tergicristallo abbinato alla retromar- c i a ( v e d e r e c a p i t o l o " V i s i b i l i t à " ) ,
- luci di accompagnamento e acco- g l i e n z a ( v e d e r e c a p i t o l o " V i s i b i l i t à " ) ,
- luci ambiente (vedere capitolo "Visi- b i l i t à " ) ,
- f a r i d i u r n i ( v e d e r e c a p i t o l o " V i s i b i l i t à " ) ,
- fari direzionali (vedere capitolo "Vi- s i b i l i t à " ) . E s e m p i o : r e g o l a z i o n e d e l l a d u r a t a d i
accensione delle luci di accompagna-
mento
Ruotare il selettore per selezionare
il menu " C o n fi g . i l l u m i n a z i o n e " ,
poi premerlo per confermare.
Selezionare la linea "Durata illumi-
nazione luci di accompagnamento",
poi confermare.
Menu "Configurazione"
Una volta selezionato il menu, è possi-
b i l e a c c e d e r e a l l e s e g u e n t i f u n z i o n i :
Selezionare la durata, poi premere.
Ruotare il selettore per regolare il
valore desiderato (15, 30 o 60 se-
condi), poi premerlo.
Selezionare la casella "OK" , poi
confermare.
Premere il tasto "MENU" del radio-
telefono GPS RT4 per accedere al
menu generale .
Ruotare il selettore per selezionare
il menu " C o n fi g u r a z i o n e " poi pre-
merlo per confermare.
Page 26 of 260
!
4 7
DISPLAY MULTIFUNZIONE
P e r m o t i v i d i s i c u r e z z a , l a c o n fi g u -
razione dei display multifunzioni da
parte del conducente deve essere
obbligatoriamente effettuata a vei-
colo fermo.
U n a v o l t a s e l e z i o n a t o i l m e n u " C o n fi g u -
razione display", si accede ai parametri
s e g u e n t i :
- scelta della gamma di colori disponi-
bili per la visualizzazione,
- r e g o l a z i o n e d e l l a l u m i n o s i t à e b r i l - lantezza della visualizzazione,
- regolazione della data e dell'ora (modo 12 o 24 ore, regolazione dei
minuti su GPS),
- s c e l t a d e l l e u n i t à ( t e m p e r a t u r a i n °Celsius o °Fahrenheit; consumo in
l/100 km o mpg o km/l).
C o n fi g u r a z i o n e d e l d i s p l a y
Scelta della lingua
Suoni
Una volta selezionato il menu "Suoni",
s i a c c e d e a i p a r a m e t r i s e g u e n t i :
- regolazione dei comandi vocali,
- regolazione della sintesi vocale (vo- lume, maschile o femminile),
- attivazione dell'entrata ausiliaria AUX. Una volta selezionato il menu "Scelta
della lingua", si accede ai parametri se-
g u e n t i :
- scelta della lingua delle visualizza-
zioni (Francese, Inglese, Italiano,
Portoghese, Spagnolo, Tedesco,
Olandese),
- scelta della lingua delle informazio- ni e dei comandi vocali (Francese,
Inglese, Italiano, Portoghese, Spa-
gnolo, Tedesco, Olandese).
Page 27 of 260

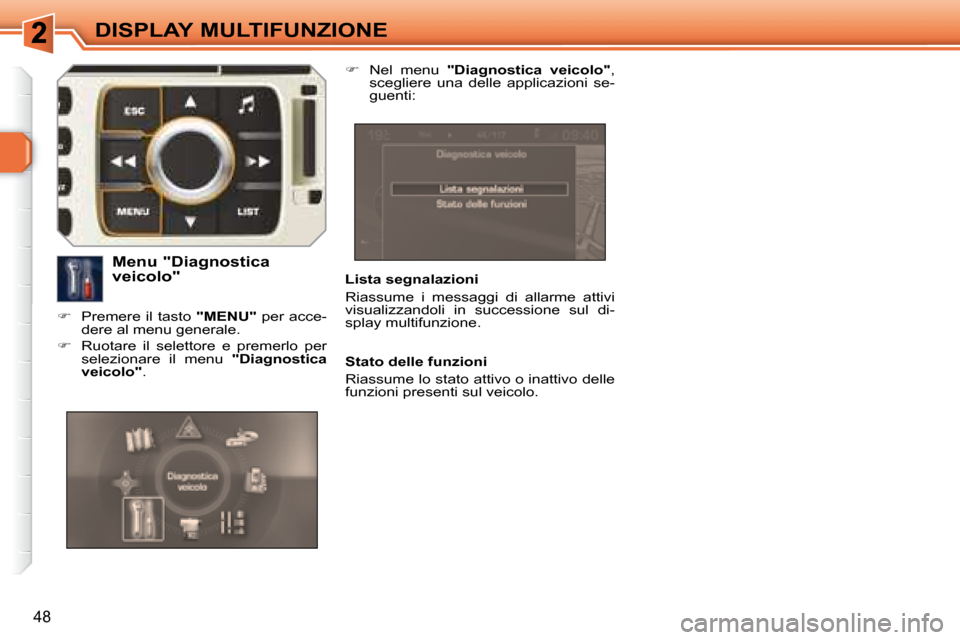

48
DISPLAY MULTIFUNZIONE
Lista segnalazioni
Riassume i messaggi di allarme attivi
visualizzandoli in successione sul di-
splay multifunzione.
Menu "Diagnostica
veicolo"
Premere il tasto "MENU" per acce-
dere al menu generale.
Ruotare il selettore e premerlo per
selezionare il menu "Diagnostica
veicolo" .
N e l m e n u "Diagnostica veicolo" ,
scegliere una delle applicazioni se-
g u e n t i :
Stato delle funzioni
Riassume lo stato attivo o inattivo delle
funzioni presenti sul veicolo.
Page 28 of 260

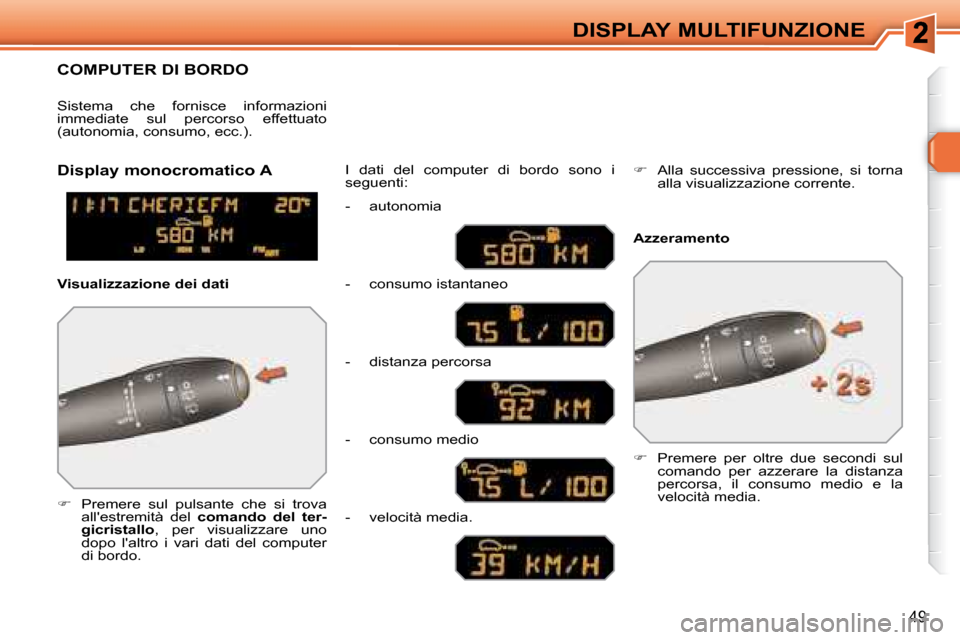

49
DISPLAY MULTIFUNZIONE
COMPUTER DI BORDO
Premere sul pulsante che si trova
a l l ' e s t r e m i t à d e l comando del ter-
gicristallo , per visualizzare uno
dopo l'altro i vari dati del computer
di bordo. I dati del computer di bordo sono i
s e g u e n t i :
Sistema che fornisce informazioni
immediate sul percorso effettuato
(autonomia, consumo, ecc.).
Premere per oltre due secondi sul
comando per azzerare la distanza
percorsa, il consumo medio e la
v e l o c i t à m e d i a .
Display monocromatico A
Azzeramento
Visualizzazione dei dati - autonomia
- consumo istantaneo
- distanza percorsa
- consumo medio
- v e l o c i t à m e d i a .
Alla successiva pressione, si torna
alla visualizzazione corrente.
Page 29 of 260
!
i
i
51

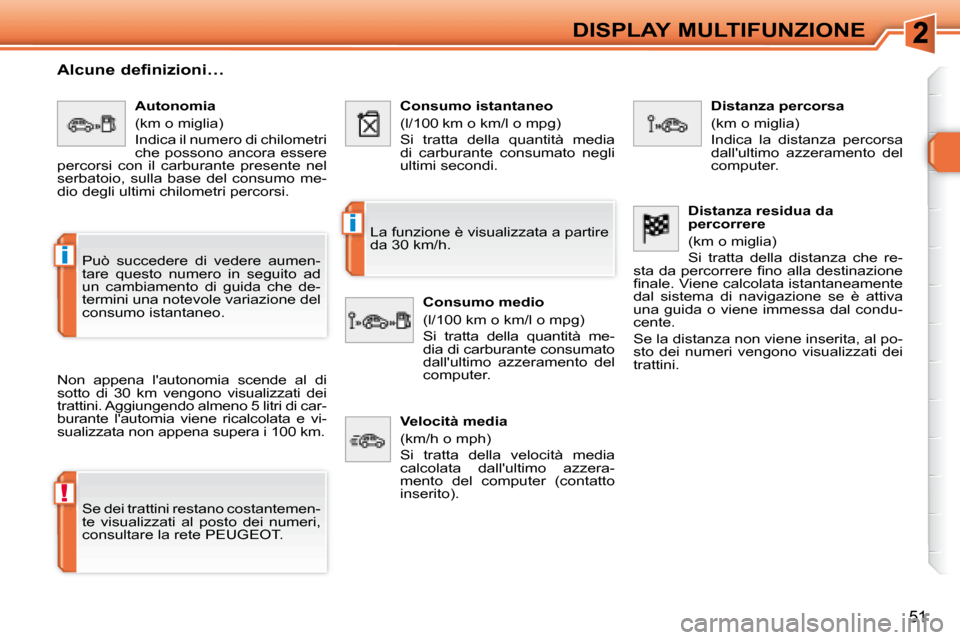

DISPLAY MULTIFUNZIONE
Alcune definizioni…
N o n a p p e n a l ' a u t o n o m i a s c e n d e a l d i
sotto di 30 km vengono visualizzati dei
trattini. Aggiungendo almeno 5 litri di car-
burante l'automia viene ricalcolata e vi-
sualizzata non appena supera i 100 km. Se dei trattini restano costantemen-
te visualizzati al posto dei numeri,
consultare la rete PEUGEOT . La funzione è visualizzata a partire
da 30 km/h.
Può succedere di vedere aumen-
tare questo numero in seguito ad
un cambiamento di guida che de-
termini una notevole variazione del
consumo istantaneo. Autonomia
(km o miglia)
Indica il numero di chilometri
che possono ancora essere
percorsi con il carburante presente nel
serbatoio, sulla base del consumo me-
dio degli ultimi chilometri percorsi. Consumo istantaneo
(l/100
km o km/l o mpg)
S i t r a t t a d e l l a q u a n t i t à m e d i a
di carburante consumato negli
ultimi secondi.
Consumo medio
(l/100 km o km/l o mpg)
S i t r a t t a d e l l a q u a n t i t à m e -
dia di carburante consumato
dall'ultimo azzeramento del
computer. Distanza percorsa
(km o miglia)
Indica la distanza percorsa
dall'ultimo azzeramento del
computer.
Velocità media
(km/h o mph)
S i t r a t t a d e l l a v e l o c i t à m e d i a
calcolata dall'ultimo azzera-
mento del computer (contatto
inserito). Distanza residua da
percorrere
(km o miglia)
Si tratta della distanza che re-
s t a d a p e r c o r r e r e fi n o a l l a d e s t i n a z i o n e
fi n a l e . V i e n e c a l c o l a t a i s t a n t a n e a m e n t e
dal sistema di navigazione se è attiva
una guida o viene immessa dal condu-
cente.
Se la distanza non viene inserita, al po-
sto dei numeri vengono visualizzati dei
trattini.
Page 30 of 260
i
50

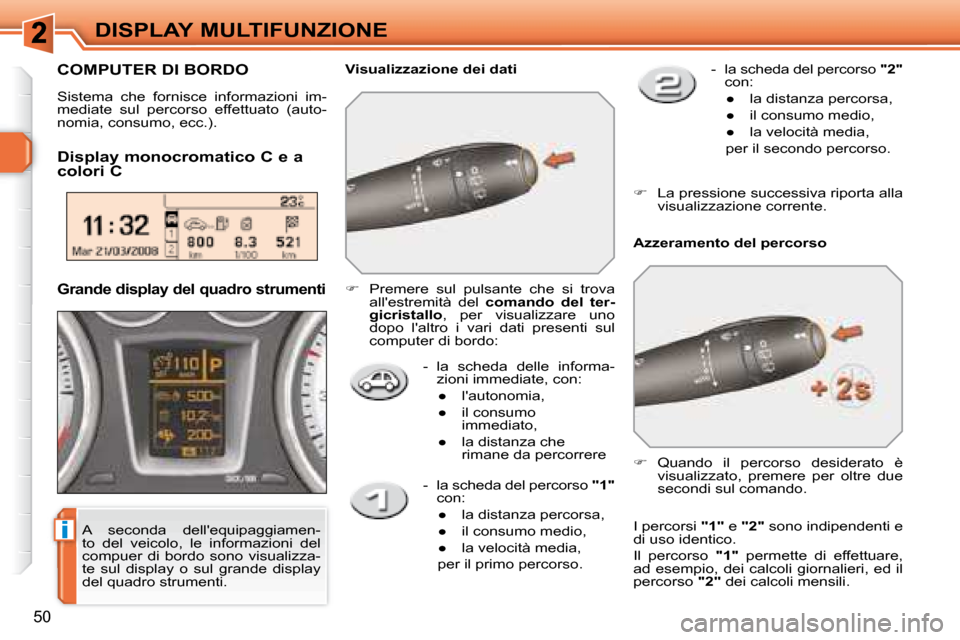

DISPLAY MULTIFUNZIONE
- la scheda delle informa- z i o n i i m m e d i a t e , c o n :
