Page 91 of 311
!
99

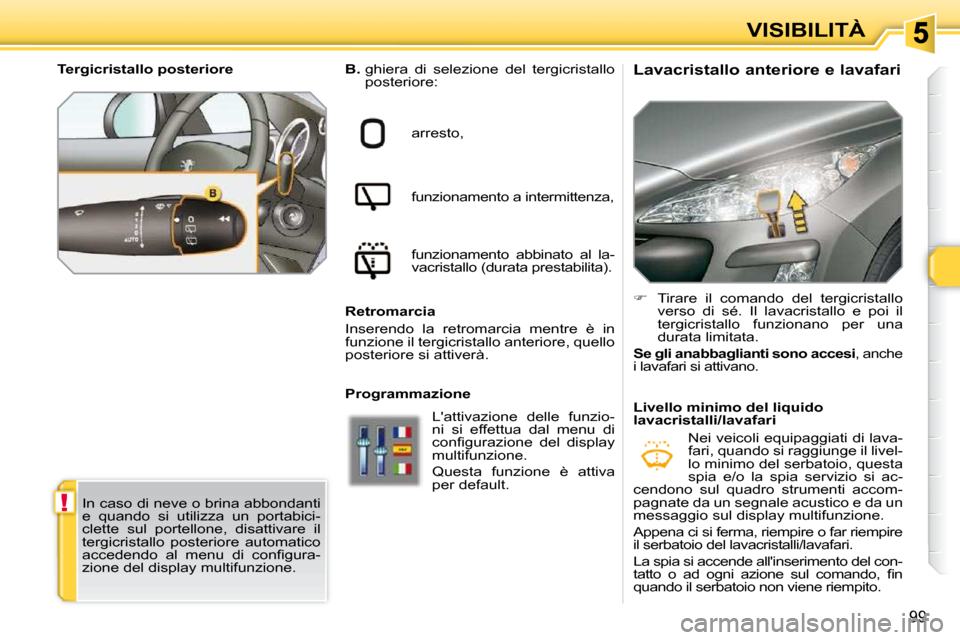

VISIBILITÀ
Lavacristallo anteriore e lavafari
B. ghiera di selezione del tergicristallo
posteriore:
arresto,
funzionamento a intermittenza,
funzionamento abbinato al la-
vacristallo (durata prestabilita).
Retromarcia
Inserendo la retromarcia mentre è in
funzione il tergicristallo anteriore, quello
posteriore si attiverà.
Tirare il comando del tergicristallo
verso di sé. Il lavacristallo e poi il
tergicristallo funzionano per una
durata limitata.
Se gli anabbaglianti sono accesi , anche
i lavafari si attivano.
Tergicristallo posteriore
In caso di neve o brina abbondanti
e quando si utilizza un portabici-
clette sul portellone, disattivare il
tergicristallo posteriore automatico
a c c e d e n d o a l m e n u d i c o n fi g u r a -
zione del display multifunzione. Livello minimo del liquido
lavacristalli/lavafari
Nei veicoli equipaggiati di lava-
fari, quando si raggiunge il livel-
lo minimo del serbatoio, questa
spia e/o la spia servizio si ac-
cendono sul quadro strumenti accom-
pagnate da un segnale acustico e da un
messaggio sul display multifunzione.
Appena ci si ferma, riempire o far riempire
il serbatoio del lavacristalli/lavafari.
La spia si accende all'inserimento del con-
t a t t o o a d o g n i a z i o n e s u l c o m a n d o , fi n
quando il serbatoio non viene riempito.
Programmazione
L'attivazione delle funzio-
ni si effettua dal menu di
c o n fi g u r a z i o n e d e l d i s p l a y
multifunzione.
Questa funzione è attiva
per default.
Page 92 of 311
!
i
i
100

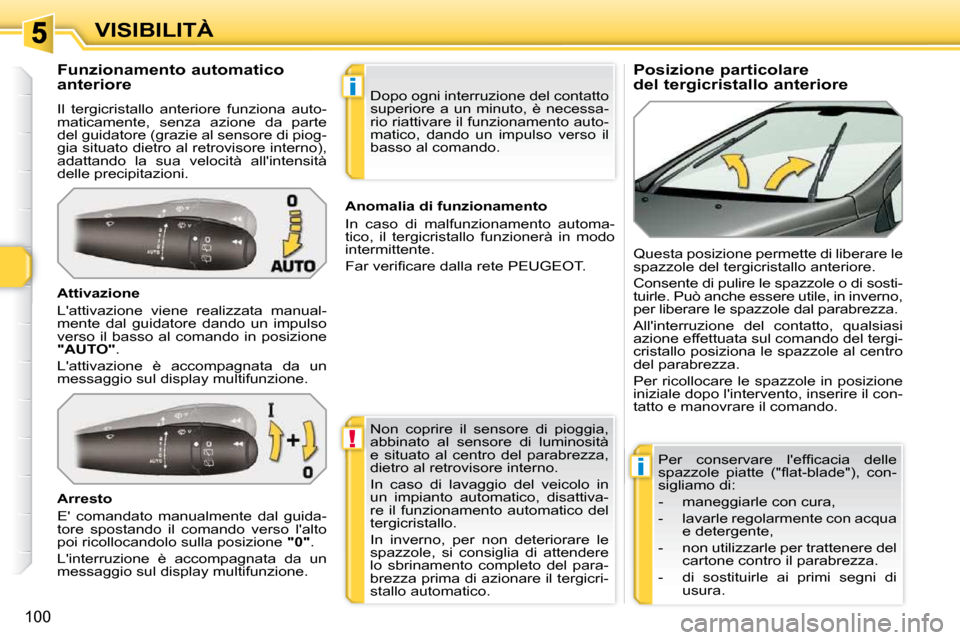

VISIBILITÀ Posizione particolare
del tergicristallo anteriore
Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona auto-
maticamente, senza azione da parte
del guidatore (grazie al sensore di piog-
gia situato dietro al retrovisore interno),
adattando la sua velocità all'intensità
delle precipitazioni.
Attivazione
L'attivazione viene realizzata manual-
mente dal guidatore dando un impulso
verso il basso al comando in posizione
"AUTO" .
L'attivazione è accompagnata da un
messaggio sul display multifunzione. Questa posizione permette di liberare le
spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di sosti-
tuirle. Può anche essere utile, in inverno,
per liberare le spazzole dal parabrezza.
All'interruzione del contatto, qualsiasi
azione effettuata sul comando del tergi-
cristallo posiziona le spazzole al centro
del parabrezza.
Per ricollocare le spazzole in posizione
iniziale dopo l'intervento, inserire il con-
tatto e manovrare il comando.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità
e situato al centro del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
un impianto automatico, disattiva-
re il funzionamento automatico del
tergicristallo.
In inverno, per non deteriorare le
spazzole, si consiglia di attendere
lo sbrinamento completo del para-
brezza prima di azionare il tergicri-
stallo automatico. Dopo ogni interruzione del contatto
superiore a un minuto, è necessa-
rio riattivare il funzionamento auto-
matico, dando un impulso verso il
basso al comando.
Arresto
E' comandato manualmente dal guida-
tore spostando il comando verso l'alto
poi ricollocandolo sulla posizione "0" .
L'interruzione è accompagnata da un
messaggio sul display multifunzione. Anomalia di funzionamento
In caso di malfunzionamento automa-
tico, il tergicristallo funzionerà in modo
intermittente.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
P e r c o n s e r v a r e l ' e f fi c a c i a d e l l e
s p a z z o l e p i a t t e ( " fl a t - b l a d e " ) , c o n -
sigliamo di:
- maneggiarle con cura,
- lavarle regolarmente con acqua e detergente,
- non utilizzarle per trattenere del cartone contro il parabrezza.
- di sostituirle ai primi segni di usura.
Page 93 of 311
!
i
i
100
VISIBILITÀ Posizione particolare
del tergicristallo anteriore
Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona auto-
maticamente, senza azione da parte
del guidatore (grazie al sensore di piog-
gia situato dietro al retrovisore interno),
adattando la sua velocità all'intensità
delle precipitazioni.
Attivazione
L'attivazione viene realizzata manual-
mente dal guidatore dando un impulso
verso il basso al comando in posizione
"AUTO" .
L'attivazione è accompagnata da un
messaggio sul display multifunzione. Questa posizione permette di liberare le
spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di sosti-
tuirle. Può anche essere utile, in inverno,
per liberare le spazzole dal parabrezza.
All'interruzione del contatto, qualsiasi
azione effettuata sul comando del tergi-
cristallo posiziona le spazzole al centro
del parabrezza.
Per ricollocare le spazzole in posizione
iniziale dopo l'intervento, inserire il con-
tatto e manovrare il comando.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità
e situato al centro del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
un impianto automatico, disattiva-
re il funzionamento automatico del
tergicristallo.
In inverno, per non deteriorare le
spazzole, si consiglia di attendere
lo sbrinamento completo del para-
brezza prima di azionare il tergicri-
stallo automatico. Dopo ogni interruzione del contatto
superiore a un minuto, è necessa-
rio riattivare il funzionamento auto-
matico, dando un impulso verso il
basso al comando.
Arresto
E' comandato manualmente dal guida-
tore spostando il comando verso l'alto
poi ricollocandolo sulla posizione "0" .
L'interruzione è accompagnata da un
messaggio sul display multifunzione. Anomalia di funzionamento
In caso di malfunzionamento automa-
tico, il tergicristallo funzionerà in modo
intermittente.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
P e r c o n s e r v a r e l ' e f fi c a c i a d e l l e
s p a z z o l e p i a t t e ( " fl a t - b l a d e " ) , c o n -
sigliamo di:
- maneggiarle con cura,
- lavarle regolarmente con acqua e detergente,
- non utilizzarle per trattenere del cartone contro il parabrezza.
- di sostituirle ai primi segni di usura.
Page 94 of 311
i
i
!
101
VISIBILITÀ

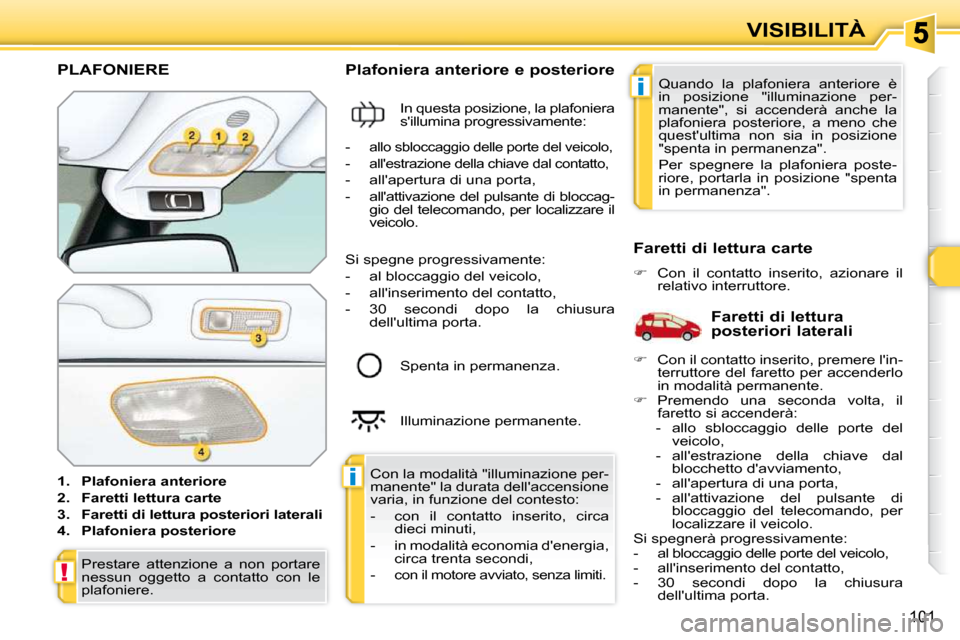

PLAFONIERE
1. Plafoniera anteriore
2. Faretti lettura carte
3. Faretti di lettura posteriori laterali
4. Plafoniera posteriore Plafoniera anteriore e posteriore
In questa posizione, la plafoniera
s'illumina progressivamente:
Faretti di lettura carte
Con il contatto inserito, azionare il
relativo interruttore.
Con la modalità "illuminazione per-
manente" la durata dell'accensione
varia, in funzione del contesto:
- con il contatto inserito, circa dieci minuti,
- in modalità economia d'energia, circa trenta secondi,
-
con il motore avviato, senza limiti.
- allo sbloccaggio delle porte del veicolo,
- all'estrazione della chiave dal contatto,
- all'apertura di una porta,
- all'attivazione del pulsante di bloccag- gio del telecomando, per localizzare il
veicolo.
Spenta in permanenza.
Illuminazione permanente. Quando la plafoniera anteriore è
in posizione "illuminazione per-
manente", si accenderà anche la
plafoniera posteriore, a meno che
quest'ultima non sia in posizione
"spenta in permanenza".
Per spegnere la plafoniera poste-
riore, portarla in posizione "spenta
in permanenza".
Faretti di lettura
posteriori laterali
Si spegne progressivamente:
- al bloccaggio del veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura
dell'ultima porta.
Prestare attenzione a non portare
nessun oggetto a contatto con le
plafoniere.
Con il contatto inserito, premere l'in-
terruttore del faretto per accenderlo
in modalità permanente.
Premendo una seconda volta, il
faretto si accenderà:
- allo sbloccaggio delle porte del veicolo,
- all'estrazione della chiave dal blocchetto d'avviamento,
- all'apertura di una porta,
- all'attivazione del pulsante di bloccaggio del telecomando, per
localizzare il veicolo.
Si spegnerà progressivamente:
- al bloccaggio delle porte del veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura dell'ultima porta.
Page 95 of 311
i
i
102
VISIBILITÀ

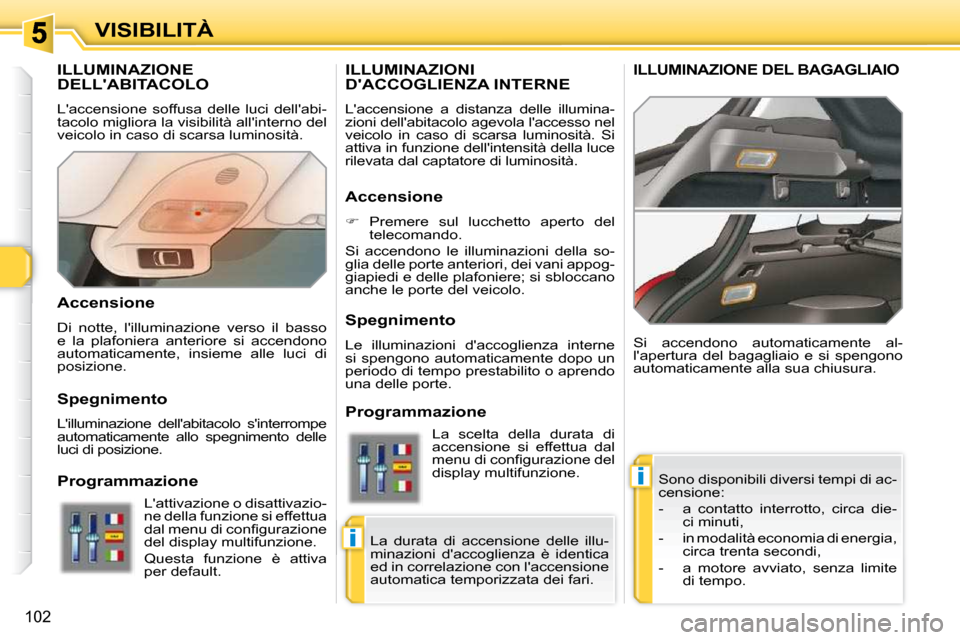

ILLUMINAZIONE DELL'ABITACOLO
L'accensione soffusa delle luci dell'abi-
tacolo migliora la visibilità all'interno del
veicolo in caso di scarsa luminosità. Sono disponibili diversi tempi di ac-
censione:
- a contatto interrotto, circa die-ci minuti,
- in modalità economia di energia, circa trenta secondi,
- a motore avviato, senza limite di tempo.
Si accendono automaticamente al-
l'apertura del bagagliaio e si spengono
automaticamente alla sua chiusura.
ILLUMINAZIONI D'ACCOGLIENZA INTERNE
L'accensione a distanza delle illumina-
zioni dell'abitacolo agevola l'accesso nel
veicolo in caso di scarsa luminosità. Si
attiva in funzione dell'intensità della luce
rilevata dal captatore di luminosità.
ILLUMINAZIONE DEL BAGAGLIAIO
Accensione
Premere sul lucchetto aperto del
telecomando.
Si accendono le illuminazioni della so-
glia delle porte anteriori, dei vani appog-
giapiedi e delle plafoniere; si sbloccano
anche le porte del veicolo.
Spegnimento
Le illuminazioni d'accoglienza interne
si spengono automaticamente dopo un
periodo di tempo prestabilito o aprendo
una delle porte.
Programmazione
Accensione
Di notte, l'illuminazione verso il basso
e la plafoniera anteriore si accendono
automaticamente, insieme alle luci di
posizione.
Spegnimento
L'illuminazione dell'abitacolo s'interrompe
automaticamente allo spegnimento delle
luci di posizione.
Programmazione
La durata di accensione delle illu-
minazioni d'accoglienza è identica
ed in correlazione con l'accensione
automatica temporizzata dei fari.
L'attivazione o disattivazio-
ne della funzione si effettua
d a l m e n u d i c o n fi g u r a z i o n e
del display multifunzione.
Questa funzione è attiva
per default. La scelta della durata di
accensione si effettua dal
m e n u d i c o n fi g u r a z i o n e d e l
display multifunzione.
Page 96 of 311
103

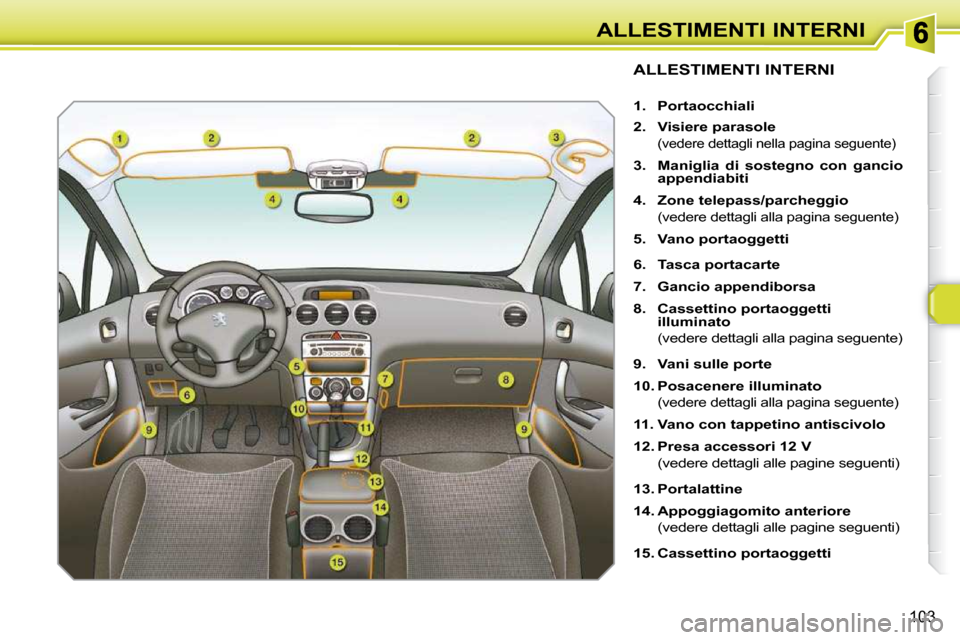

ALLESTIMENTI INTERNI
ALLESTIMENTI INTERNI
1. Portaocchiali
2. Visiere parasole
(vedere dettagli nella pagina seguente)
3. Maniglia di sostegno con gancio
appendiabiti
4. Zone telepass/parcheggio
(vedere dettagli alla pagina seguente)
5. Vano portaoggetti
6. Tasca portacarte
7. Gancio appendiborsa
8. Cassettino portaoggetti
illuminato
(vedere dettagli alla pagina seguente)
9. Vani sulle porte
10. Posacenere illuminato
(vedere dettagli alla pagina seguente)
11. Vano con tappetino antiscivolo
12. Presa accessori 12 V
(vedere dettagli alle pagine seguenti)
13. Portalattine
14. Appoggiagomito anteriore
(vedere dettagli alle pagine seguenti)
15. Cassettino portaoggetti
Page 97 of 311
i
104
ALLESTIMENTI INTERNI

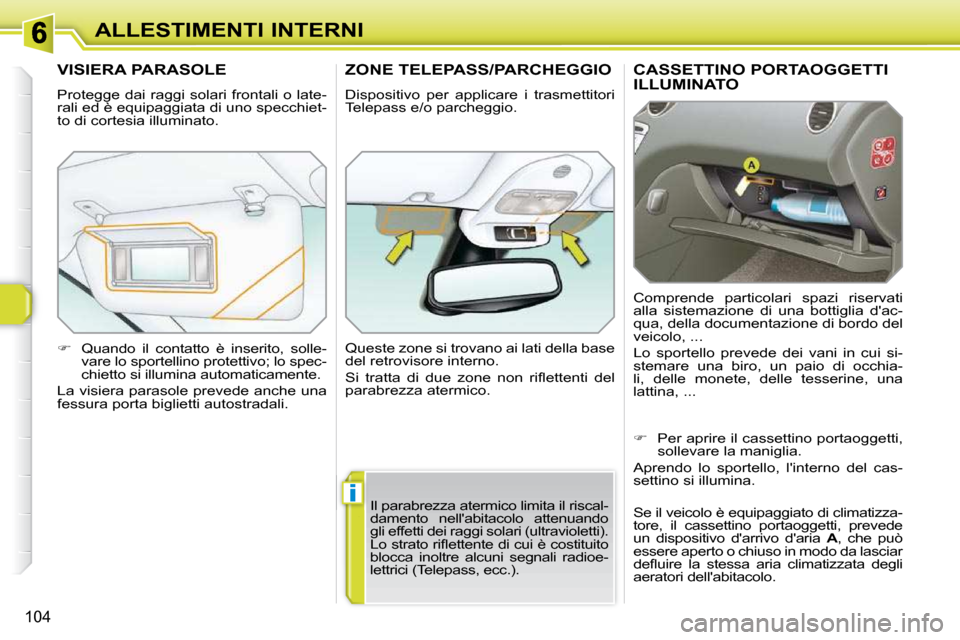

CASSETTINO PORTAOGGETTI ILLUMINATO
Comprende particolari spazi riservati
alla sistemazione di una bottiglia d'ac-
qua, della documentazione di bordo del
veicolo, ...
Lo sportello prevede dei vani in cui si-
stemare una biro, un paio di occhia-
li, delle monete, delle tesserine, una
lattina, ...
VISIERA PARASOLE
Protegge dai raggi solari frontali o late-
rali ed è equipaggiata di uno specchiet-
to di cortesia illuminato.
Quando il contatto è inserito, solle-
vare lo sportellino protettivo; lo spec-
chietto si illumina automaticamente.
La visiera parasole prevede anche una
fessura porta biglietti autostradali.
ZONE TELEPASS/PARCHEGGIO
Dispositivo per applicare i trasmettitori
Telepass e/o parcheggio.
Queste zone si trovano ai lati della base
del retrovisore interno.
S i t r a t t a d i d u e z o n e n o n r i fl e t t e n t i d e l
parabrezza atermico.
Il parabrezza atermico limita il riscal-
damento nell'abitacolo attenuando
gli effetti dei raggi solari (ultravioletti).
L o s t r a t o r i fl e t t e n t e d i c u i è c o s t i t u i t o
blocca inoltre alcuni segnali radioe-
lettrici (Telepass, ecc.).
Per aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cas-
settino si illumina.
Se il veicolo è equipaggiato di climatizza-
tore, il cassettino portaoggetti, prevede
un dispositivo d'arrivo d'aria A , che può
essere aperto o chiuso in modo da lasciar
d e fl u i r e l a s t e s s a a r i a c l i m a t i z z a t a d e g l i
aeratori dell'abitacolo.
Page 98 of 311
105
ALLESTIMENTI INTERNI
PRESA ACCESSORI 12 V
Per collegare un accessorio 12 V
(potenza massima: 120 Watts), to-
gliere il tappo e collegare l'adattato-
re adeguato.
POSACENERE ILLUMINATO
Tirare il cassettino per accedere al
posacenere.
Per svuotare il posacenere, dopo
averlo aperto, premere la linguetta
ed estrarlo.
GANCIO APPENDI-BORSA
Premere la parte bassa del gancio
per aprirlo.
Agganciare la cinghia della borsa
per appenderla.
WIP PLUG - LETTORE USB
È un modulo di collegamento, compo-
sto da una presa USB, situato nell'ap-
poggiagomito anteriore.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un
lettore digitale iPod ®
di generazione 5 o
successiva, o una chiavetta USB.
L e g g e i f o r m a t i d i fi l e a u d i o ( m p 3 , o g g ,
wma, wav, ecc.) e li trasmette all'auto-
radio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Q u e s t i fi l e p o s s o n o e s s e r e g e s t i t i c o n
i comandi sotto al volante o mediante il
frontalino dell'autoradio, e possono esse-
re visualizzati sul display multifunzione.
Durante l'utilizzo, l'apparecchiatura por-
tatile si ricarica automaticamente.
Per maggiori dettagli sull'utilizzo di que-
sto equipaggiamento consultare la parte
WIP Com 3D o WIP Sound del capitolo
"Audio e Telematica".
Page 99 of 311
106
ALLESTIMENTI INTERNI
APPOGGIAGOMITO ANTERIORE
Dispositivo per il confort del guidatore e
del passeggero anteriore.
Il coperchio dell'appoggiagomito è rego-
labile in altezza e lunghezza per miglio-
rare il confort.
Regolazione in altezza
S o l l e v a r e i l c o p e r c h i o fi n o a p o r t a r l o
nella posizione desiderata (bassa,
intermedia o alta).
Sollevandolo leggermente oltre
la posizione alta, accompagnarlo
n e l l a s u a d i s c e s a fi n o a l l a p o s i z i o n e
bassa.
Vano situato dietro l'appoggiagomito
anteriore, per i passeggeri posteriori.
Per svuotare il vano premere la linguetta
dopo averlo aperto, ed estrarlo. Sistemazione degli oggetti
Il vano dell'appoggiagomito offre spazio
p e r r i p o r r e fi n o a 6 C D .
Sollevare la paletta 1 .
Alzare completamente il coperchio.
Regolazione longitudinale
Farlo scorrere al massimo in avanti
o indietro.
Page 100 of 311
105
ALLESTIMENTI INTERNI
PRESA ACCESSORI 12 V
Per collegare un accessorio 12 V
(potenza massima: 120 Watts), to-
gliere il tappo e collegare l'adattato-
re adeguato.
POSACENERE ILLUMINATO
Tirare il cassettino per accedere al
posacenere.
Per svuotare il posacenere, dopo
averlo aperto, premere la linguetta
ed estrarlo.
GANCIO APPENDI-BORSA
Premere la parte bassa del gancio
per aprirlo.
Agganciare la cinghia della borsa
per appenderla.
WIP PLUG - LETTORE USB
È un modulo di collegamento, compo-
sto da una presa USB, situato nell'ap-
poggiagomito anteriore.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un
lettore digitale iPod ®
di generazione 5 o
successiva, o una chiavetta USB.
L e g g e i f o r m a t i d i fi l e a u d i o ( m p 3 , o g g ,
wma, wav, ecc.) e li trasmette all'auto-
radio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Q u e s t i fi l e p o s s o n o e s s e r e g e s t i t i c o n
i comandi sotto al volante o mediante il
frontalino dell'autoradio, e possono esse-
re visualizzati sul display multifunzione.
Durante l'utilizzo, l'apparecchiatura por-
tatile si ricarica automaticamente.
Per maggiori dettagli sull'utilizzo di que-
sto equipaggiamento consultare la parte
WIP Com 3D o WIP Sound del capitolo
"Audio e Telematica".
