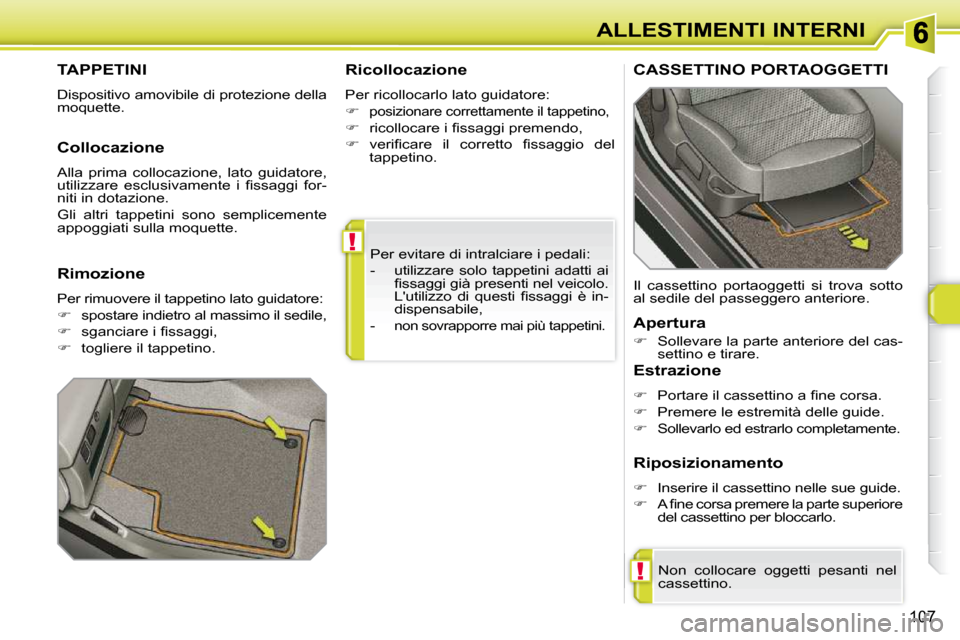

Page 101 of 311
!
!
107
ALLESTIMENTI INTERNI
Per evitare di intralciare i pedali:
- utilizzare solo tappetini adatti ai fi s s a g g i g i à p r e s e n t i n e l v e i c o l o .
L ' u t i l i z z o d i q u e s t i fi s s a g g i è i n -
dispensabile,
-
non sovrapporre mai più tappetini.
TAPPETINI
Dispositivo amovibile di protezione della
moquette. Ricollocazione
Per ricollocarlo lato guidatore:
posizionare correttamente il tappetino,
r i c o l l o c a r e i fi s s a g g i p r e m e n d o ,
v e r i fi c a r e i l c o r r e t t o fi s s a g g i o d e l
tappetino.
Collocazione
Alla prima collocazione, lato guidatore,
u t i l i z z a r e e s c l u s i v a m e n t e i fi s s a g g i f o r -
niti in dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
Rimozione
Per rimuovere il tappetino lato guidatore:
spostare indietro al massimo il sedile,
s g a n c i a r e i fi s s a g g i ,
togliere il tappetino.
CASSETTINO PORTAOGGETTI
Apertura
Sollevare la parte anteriore del cas-
settino e tirare.
Non collocare oggetti pesanti nel
cassettino.
Estrazione
P o r t a r e i l c a s s e t t i n o a fi n e c o r s a .
P r e m e r e l e e s t r e m i t à d e l l e g u i d e .
Sollevarlo ed estrarlo completamente.
Riposizionamento
Inserire il cassettino nelle sue guide.
A fi n e c o r s a p r e m e r e l a p a r t e s u p e r i o r e
del cassettino per bloccarlo.
Il cassettino portaoggetti si trova sotto
al sedile del passeggero anteriore.

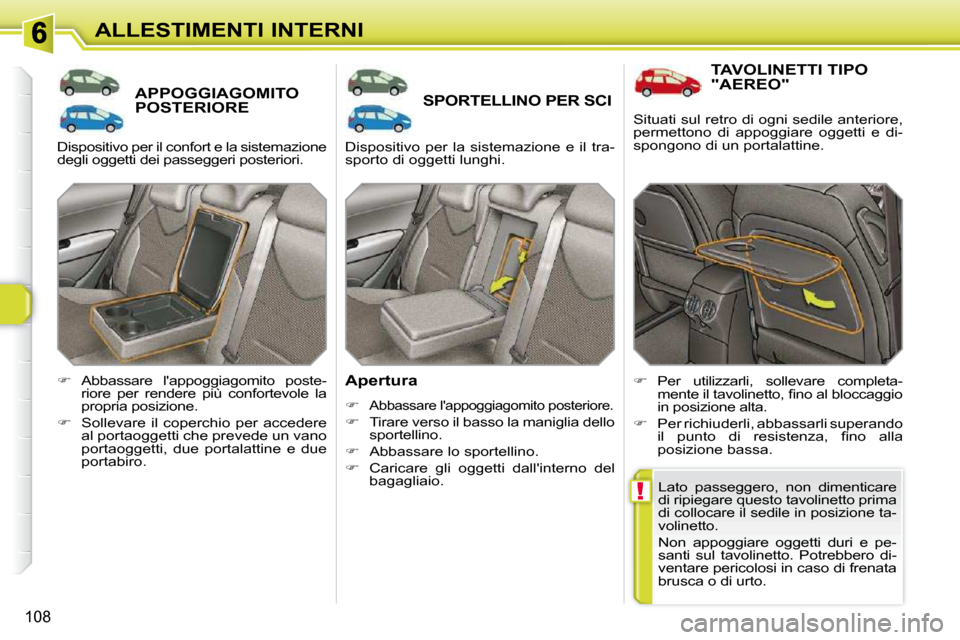

Page 102 of 311
!
108
ALLESTIMENTI INTERNI
APPOGGIAGOMITO POSTERIORE SPORTELLINO PER SCI
Apertura
Abbassare l'appoggiagomito posteriore.
Tirare verso il basso la maniglia dello
sportellino.
Abbassare lo sportellino.
Caricare gli oggetti dall'interno del
bagagliaio.
Abbassare l'appoggiagomito poste-
riore per rendere più confortevole la
propria posizione.
Sollevare il coperchio per accedere
al portaoggetti che prevede un vano
portaoggetti, due portalattine e due
portabiro.
TAVOLINETTI TIPO "AEREO"
Per utilizzarli, sollevare completa-
m e n t e i l t a v o l i n e t t o , fi n o a l b l o c c a g g i o
in posizione alta.
Per richiuderli, abbassarli superando
i l p u n t o d i r e s i s t e n z a , fi n o a l l a
posizione bassa.
Lato passeggero, non dimenticare
di ripiegare questo tavolinetto prima
di collocare il sedile in posizione ta-
volinetto.
Non appoggiare oggetti duri e pe-
santi sul tavolinetto. Potrebbero di-
ventare pericolosi in caso di frenata
brusca o di urto.
Dispositivo per il confort e la sistemazione
degli oggetti dei passeggeri posteriori. Dispositivo per la sistemazione e il tra-
sporto di oggetti lunghi. Situati sul retro di ogni sedile anteriore,
permettono di appoggiare oggetti e di-
spongono di un portalattine.

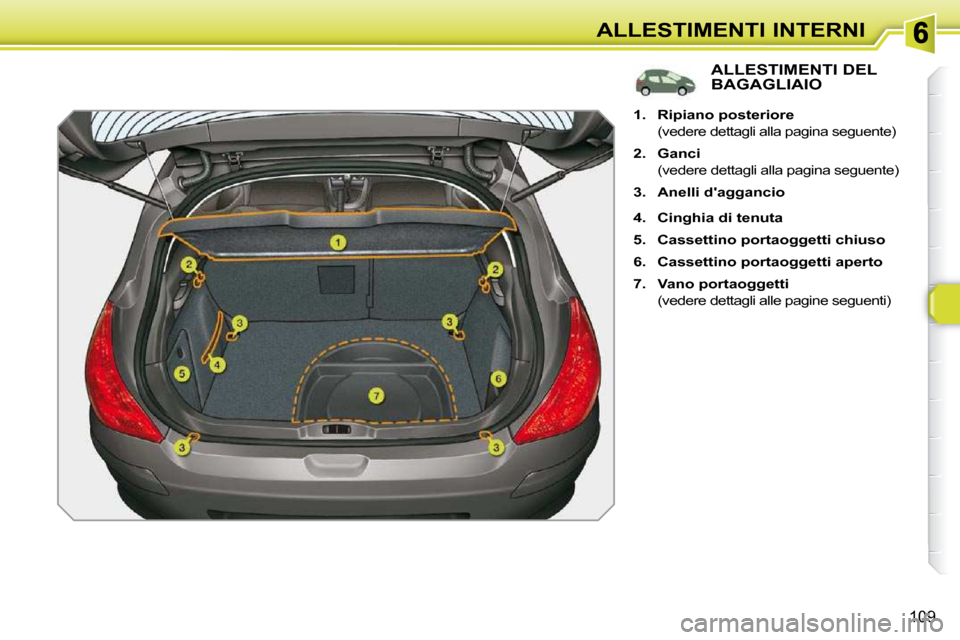

Page 103 of 311
109
ALLESTIMENTI INTERNI
ALLESTIMENTI DEL BAGAGLIAIO
1. Ripiano posteriore
(vedere dettagli alla pagina seguente)
2. Ganci
(vedere dettagli alla pagina seguente)
3. Anelli
d'aggancio
4. Cinghia di tenuta
5. Cassettino portaoggetti chiuso
6. Cassettino portaoggetti aperto
7. Vano portaoggetti
(vedere dettagli alle pagine seguenti)

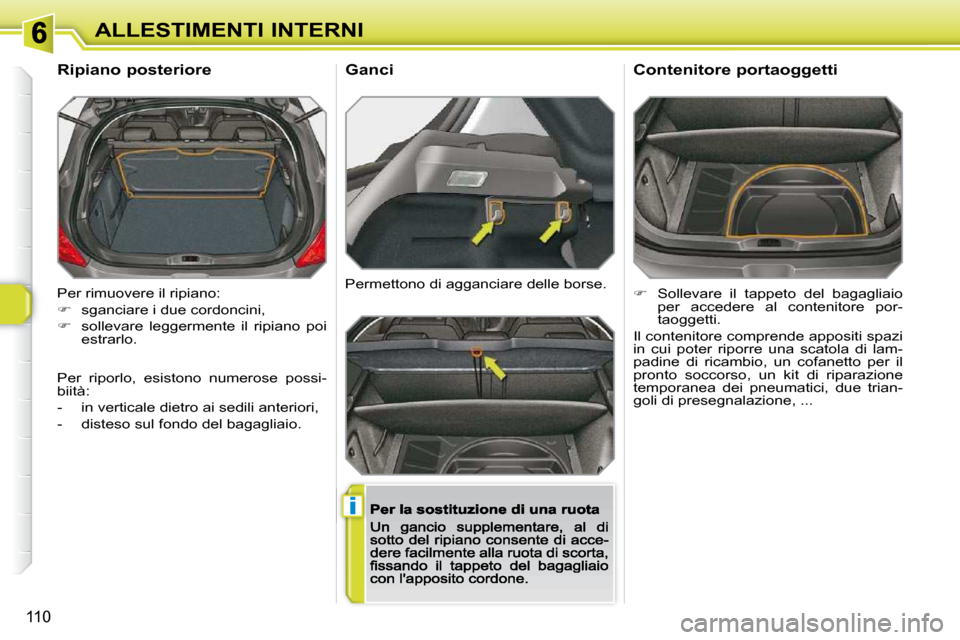

Page 104 of 311
i
110
ALLESTIMENTI INTERNI
Per rimuovere il ripiano:
sganciare i due cordoncini,
sollevare leggermente il ripiano poi
estrarlo.
Ripiano posteriore
Permettono di agganciare delle borse.
Ganci
Per riporlo, esistono numerose possi-
b i i t à :
- in verticale dietro ai sedili anteriori,
- disteso sul fondo del bagagliaio.
Sollevare il tappeto del bagagliaio
per accedere al contenitore por-
taoggetti.
Il contenitore comprende appositi spazi
in cui poter riporre una scatola di lam-
padine di ricambio, un cofanetto per il
pronto soccorso, un kit di riparazione
temporanea dei pneumatici, due trian-
goli di presegnalazione, ...
Contenitore portaoggetti

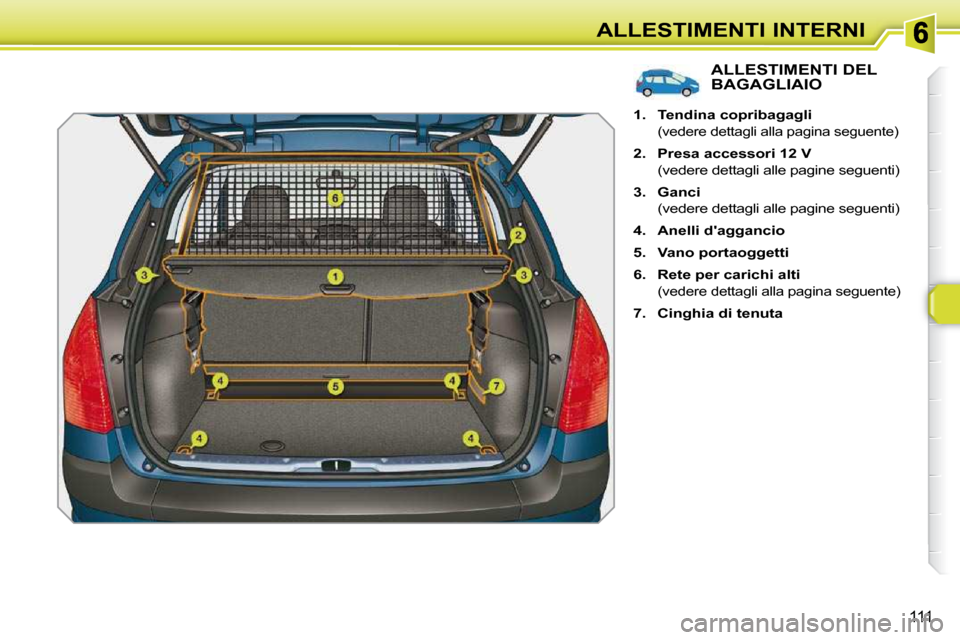

Page 105 of 311
111
ALLESTIMENTI INTERNI
ALLESTIMENTI DEL BAGAGLIAIO
1. Tendina copribagagli
(vedere dettagli alla pagina seguente)
2. Presa accessori 12 V
(vedere dettagli alle pagine seguenti)
3. Ganci
(vedere dettagli alle pagine seguenti)
4. Anelli d'aggancio
5. Vano portaoggetti
6. Rete per carichi alti
(vedere dettagli alla pagina seguente)
7. Cinghia di tenuta

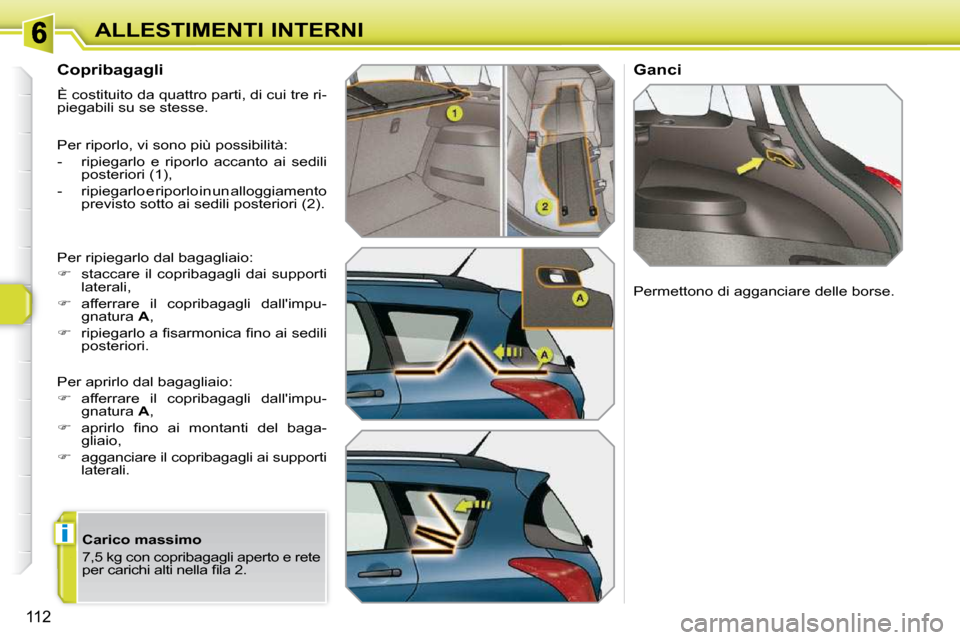

Page 106 of 311
i
112
ALLESTIMENTI INTERNI
Copribagagli
È costituito da quattro parti, di cui tre ri-
piegabili su se stesse.
P e r r i p o r l o , v i s o n o p i ù p o s s i b i l i t à :
- ripiegarlo e riporlo accanto ai sedili posteriori (1),
- ripiegarlo e riporlo in un alloggiamento previsto sotto ai sedili posteriori (2).
Per ripiegarlo dal bagagliaio:
staccare il copribagagli dai supporti
laterali,
afferrare il copribagagli dall'impu-
gnatura A ,
r i p i e g a r l o a fi s a r m o n i c a fi n o a i s e d i l i
posteriori.
Per aprirlo dal bagagliaio:
afferrare il copribagagli dall'impu-
gnatura A ,
a p r i r l o fi n o a i m o n t a n t i d e l b a g a -
gliaio,
agganciare il copribagagli ai supporti
laterali. Ganci
Carico massimo
7,5 kg con copribagagli aperto e rete
p e r c a r i c h i a l t i n e l l a fi l a 2 . Permettono di agganciare delle borse.

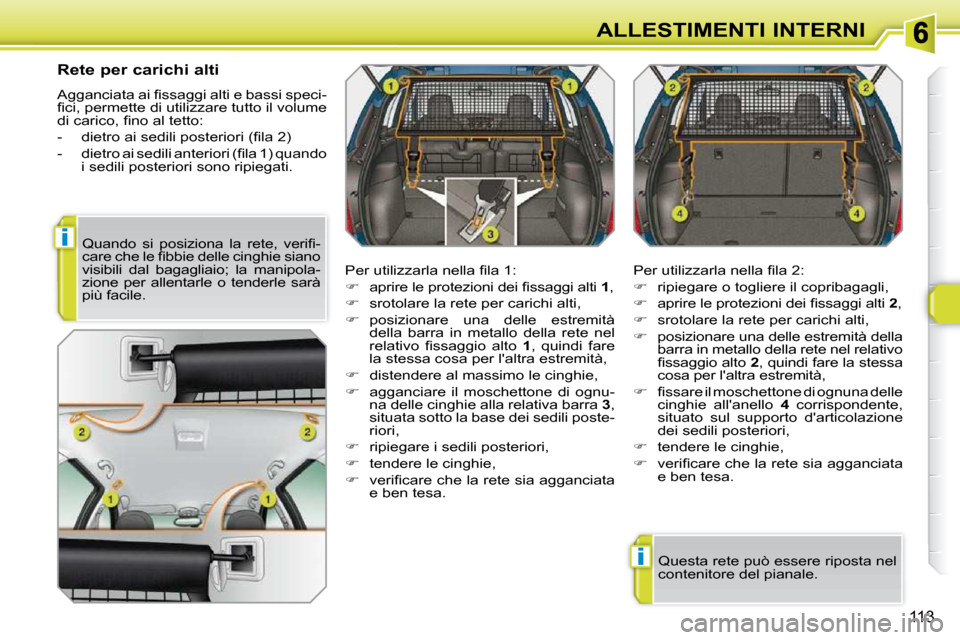

Page 107 of 311
i
i
113
ALLESTIMENTI INTERNI
Rete per carichi alti
A g g a n c i a t a a i fi s s a g g i a l t i e b a s s i s p e c i -
fi c i , p e r m e t t e d i u t i l i z z a r e t u t t o i l v o l u m e
d i c a r i c o , fi n o a l t e t t o :
- d i e t r o a i s e d i l i p o s t e r i o r i ( fi l a 2 )
- d i e t r o a i s e d i l i a n t e r i o r i ( fi l a 1 ) q u a n d o i sedili posteriori sono ripiegati.
P e r u t i l i z z a r l a n e l l a fi l a 1 :
a p r i r e l e p r o t e z i o n i d e i fi s s a g g i a l t i 1 ,
srotolare la rete per carichi alti,
p o s i z i o n a r e u n a d e l l e e s t r e m i t à
della barra in metallo della rete nel
r e l a t i v o fi s s a g g i o a l t o 1 , quindi fare
l a s t e s s a c o s a p e r l ' a l t r a e s t r e m i t à ,
distendere al massimo le cinghie,
agganciare il moschettone di ognu-
na delle cinghie alla relativa barra 3 ,
situata sotto la base dei sedili poste-
riori,
ripiegare i sedili posteriori,
tendere le cinghie,
v e r i fi c a r e c h e l a r e t e s i a a g g a n c i a t a
e ben tesa. P e r u t i l i z z a r l a n e l l a fi l a 2 :
ripiegare o togliere il copribagagli,
a p r i r e l e p r o t e z i o n i d e i fi s s a g g i a l t i 2 ,
srotolare la rete per carichi alti,
p o s i z i o n a r e u n a d e l l e e s t r e m i t à d e l l a
barra in metallo della rete nel relativo
fi s s a g g i o a l t o 2 , quindi fare la stessa
c o s a p e r l ' a l t r a e s t r e m i t à ,
fi s s a r e i l m o s c h e t t o n e d i o g n u n a d e l l e
cinghie all'anello 4 corrispondente,
situato sul supporto d'articolazione
dei sedili posteriori,
tendere le cinghie,
v e r i fi c a r e c h e l a r e t e s i a a g g a n c i a t a
e ben tesa.
Q u a n d o s i p o s i z i o n a l a r e t e , v e r i fi -
c a r e c h e l e fi b b i e d e l l e c i n g h i e s i a n o
visibili dal bagagliaio; la manipola-
z i o n e p e r a l l e n t a r l e o t e n d e r l e s a r à
più facile.
Questa rete può essere riposta nel
contenitore del pianale.

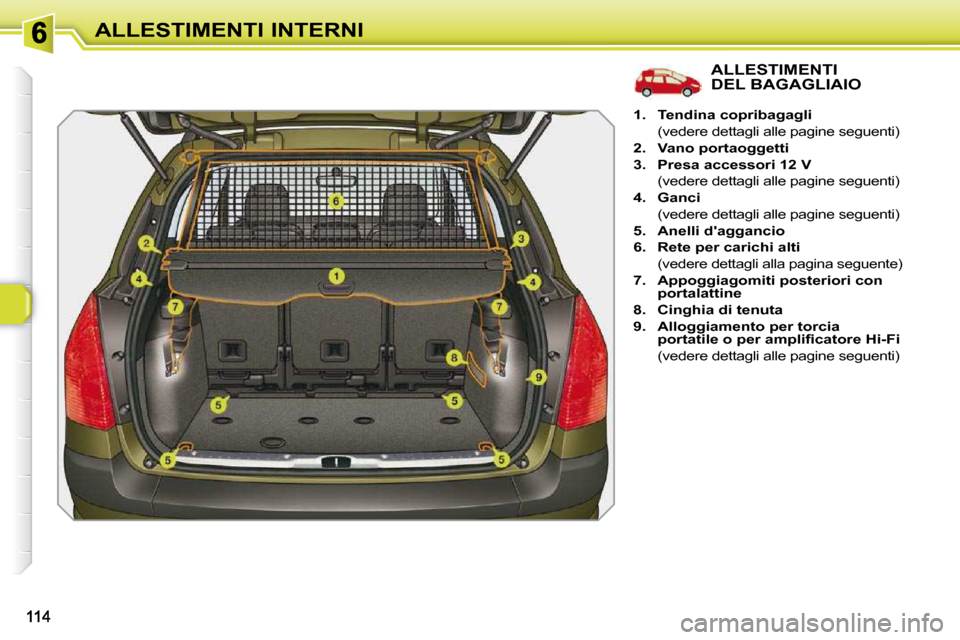

Page 108 of 311
ALLESTIMENTI INTERNI
ALLESTIMENTI DEL BAGAGLIAIO
1. Tendina copribagagli
(vedere dettagli alle pagine seguenti)
2. Vano portaoggetti
3. Presa accessori 12 V
(vedere dettagli alle pagine seguenti)
4. Ganci
(vedere dettagli alle pagine seguenti)
5. Anelli d'aggancio
6. Rete per carichi alti
(vedere dettagli alla pagina seguente)
7. Appoggiagomiti posteriori con
portalattine
8. Cinghia di tenuta
9. Alloggiamento per torcia
p o r t a t i l e o p e r a m p l i fi c a t o r e H i - F i
(vedere dettagli alle pagine seguenti)

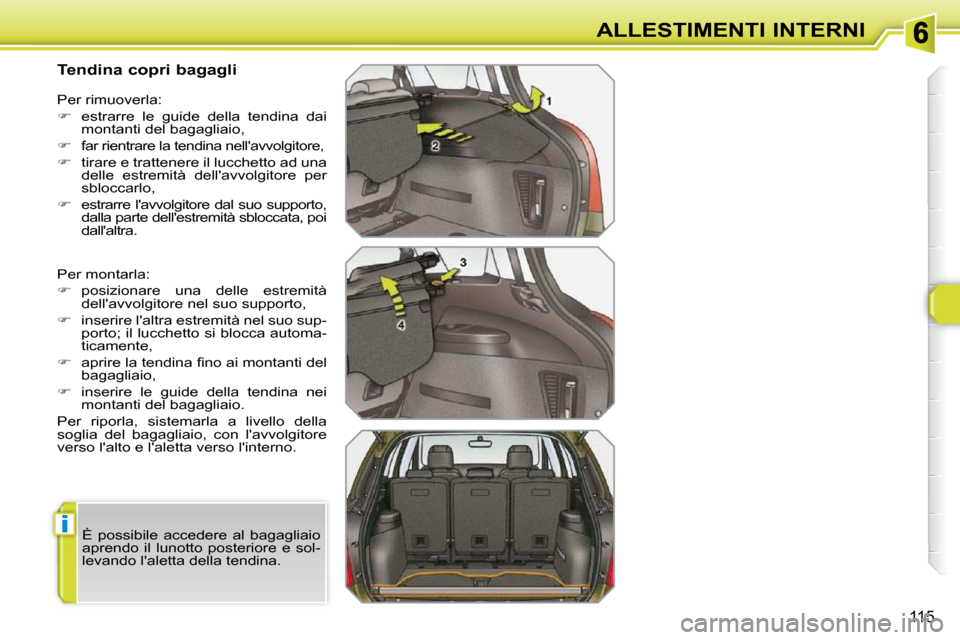

Page 109 of 311
i
115
ALLESTIMENTI INTERNI
Tendina copri bagagli
Per montarla:
p o s i z i o n a r e u n a d e l l e e s t r e m i t à
dell'avvolgitore nel suo supporto,
i n s e r i r e l ' a l t r a e s t r e m i t à n e l s u o s u p -
porto; il lucchetto si blocca automa-
ticamente,
a p r i r e l a t e n d i n a fi n o a i m o n t a n t i d e l
bagagliaio,
inserire le guide della tendina nei
montanti del bagagliaio.
Per riporla, sistemarla a livello della
soglia del bagagliaio, con l'avvolgitore
verso l'alto e l'aletta verso l'interno.
Per rimuoverla:
estrarre le guide della tendina dai
montanti del bagagliaio,
far rientrare la tendina nell'avvolgitore,
tirare e trattenere il lucchetto ad una
d e l l e e s t r e m i t à d e l l ' a v v o l g i t o r e p e r
sbloccarlo,
estrarre l'avvolgitore dal suo supporto,
d a l l a p a r t e d e l l ' e s t r e m i t à s b l o c c a t a , p o i
dall'altra.
È possibile accedere al bagagliaio
aprendo il lunotto posteriore e sol-
levando l'aletta della tendina.

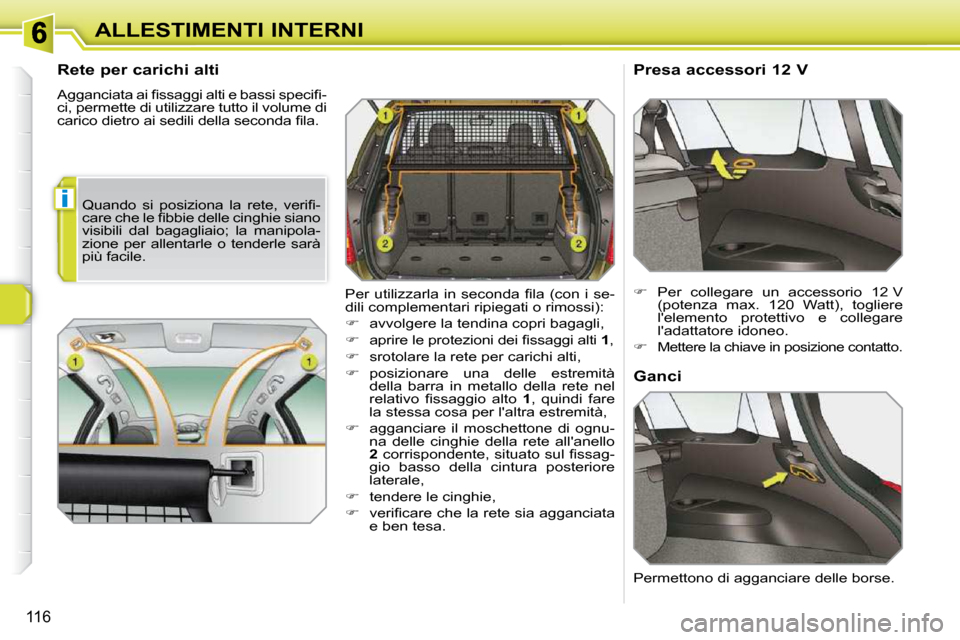

Page 110 of 311
i
116
ALLESTIMENTI INTERNI
Rete per carichi alti
A g g a n c i a t a a i fi s s a g g i a l t i e b a s s i s p e c i fi -
ci, permette di utilizzare tutto il volume di
c a r i c o d i e t r o a i s e d i l i d e l l a s e c o n d a fi l a . Presa accessori 12 V
Per collegare un accessorio 12 V
(potenza max. 120 Watt), togliere
l'elemento protettivo e collegare
l' adattatore idoneo.
Mettere la chiave in posizione contatto.
P e r u t i l i z z a r l a i n s e c o n d a fi l a ( c o n i s e -
dili complementari ripiegati o rimossi):
avvolgere la tendina copri bagagli,
a p r i r e l e p r o t e z i o n i d e i fi s s a g g i a l t i 1 ,
srotolare la rete per carichi alti,
p o s i z i o n a r e u n a d e l l e e s t r e m i t à
della barra in metallo della rete nel
r e l a t i v o fi s s a g g i o a l t o 1 , quindi fare
l a s t e s s a c o s a p e r l ' a l t r a e s t r e m i t à ,
agganciare il moschettone di ognu-
na delle cinghie della rete all'anello
2 c o r r i s p o n d e n t e , s i t u a t o s u l fi s s a g -
gio basso della cintura posteriore
laterale,
tendere le cinghie,
v e r i fi c a r e c h e l a r e t e s i a a g g a n c i a t a
e ben tesa. Ganci
Permettono di agganciare delle borse.
Q u a n d o s i p o s i z i o n a l a r e t e , v e r i fi -
c a r e c h e l e fi b b i e d e l l e c i n g h i e s i a n o
visibili dal bagagliaio; la manipola-
z i o n e p e r a l l e n t a r l e o t e n d e r l e s a r à
più facile.
