Peugeot 308 SW BL 2009.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2009.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2009.5Pages: 311, PDF Dimensioni: 24.52 MB
Page 11 of 311
!
32
SPIE DI FUNZIONAMENTO Airbag .
La sua accensione segnala la
comparsa di un'anomalia in uno
dei sistemi airbag o dei preten-
sionatori pirotecnici delle cinture di si-
curezza.
Frenata .
La sua accensione segnala la
comparsa di un'anomalia in uno
dei sistemi di frenata:
- notevole abbassamento del livello nel circuito,
- ripartitore elettronico di frenata (REF) difettoso (accensione
simultanea della spia ABS),
che necessita tassativamente l'arresto del
veicolo nelle migliori condizioni di sicurezza.
Se il veicolo è in movimento, controllare che
il freno di stazionamento sia completamente
disinserito.
Antibloccaggio delle ruote
(ABS) .
La sua accensione segnala la
comparsa di un'anomalia nel si-
stema antibloccaggio delle ruote.
Questo tuttavia non impedisce il fun-
zionamento della frenata assistita del
veicolo.
Controllo dinamico di
stabilità (ESP/ASR) .
Il sistema ESP/ASR si attiva
automaticamente all'avviamen-
to del veicolo.
Tranne in caso di disattivazione, l'ac-
c e n s i o n e fi s s a d i q u e s t a s p i a e d e l l a
s p i a d e l t a s t o s e g n a l a n o i l v e r i fi c a r s i d i
un'anomalia nel sistema ESP/ASR o
nel sistema partenza assistita in salita.
Servosterzo .
La sua accensione segnala la
comparsa di un'anomalia nel
servosterzo, che richiede obbli-
gatoriamente l'arresto del veicolo nelle
migliori condizioni di sicurezza.
Porta aperta .
Una porta, il bagagliaio o il lunotto
posteriore sono rimasti aperti:
Allarme strada ghiacciata .
La sua accensione segnala il ri-
schio di formazione di uno stra-
to di ghiaccio sulla strada al di
sotto della temperatura di 3 °C.
Guidare con prudenza.
Freno di stazionamento .
La sua accensione segnala,
a veicolo in movimento, che il
freno di stazionamento non è
completamente disinserito.
Antiavviamento elettronico.
La sua accensione segnala la
comparsa di un'anomalia nel
sistema antiavviamento elettro-
nico o l'usura della pila del tele-
comando.
Livello del carburante .
Alla prima visualizzazione se-
gnala che nel serbatoio restano
6 litri
di carburante.
Effettuare tassativamente un rabbocco
di carburante per evitare la panne.
Questa spia riapparirà ad ogni inseri-
m e n t o d e l c o n t a t t o , fi n o a l l ' e f f e t t u a z i o n e
d i u n r a b b o c c o d i c a r b u r a n t e s u f fi c i e n t e .
La capacità del serbatoio è di circa
60 litri . Livello del liquido
lavacristalli .
La sua visualizzazione segna-
la, dopo un'azione sul comando
d e l t e r g i c r i s t a l l o , u n l i v e l l o i n s u f fi c i e n t e
del liquido.
Riempire il serbatoio del liquido lavacri-
stalli/lavafari. -
se la velocità è inferiore a 10 km/h,
questa spia si accende in arancione,
- se la velocità è superiore a 10 km/h,
questa spia si accende in rosso.
N o n g u i d a r e m a i fi n o a f a r r i m a n e r e
il serbatoio quasi vuoto, ciò potreb-
be danneggiare i sistemi antinqui-
namento e d'iniezione.
Page 12 of 311

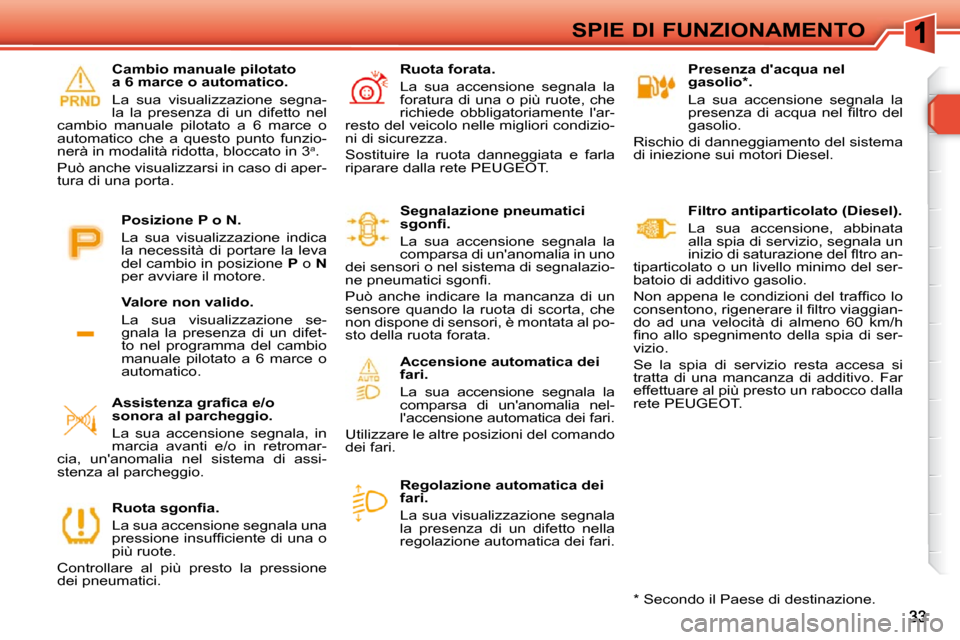

SPIE DI FUNZIONAMENTO Presenza d'acqua nel
gasolio * .
La sua accensione segnala la
p r e s e n z a d i a c q u a n e l fi l t r o d e l
gasolio.
Rischio di danneggiamento del sistema
di iniezione sui motori Diesel.
Regolazione automatica dei
fari.
La sua visualizzazione segnala
la presenza di un difetto nella
regolazione automatica dei fari. Filtro antiparticolato (Diesel) .
La sua accensione, abbinata
alla spia di servizio, segnala un
i n i z i o d i s a t u r a z i o n e d e l fl t r o a n -
tiparticolato o un livello minimo del ser-
batoio di additivo gasolio.
N o n a p p e n a l e c o n d i z i o n i d e l t r a f fi c o l o
c o n s e n t o n o , r i g e n e r a r e i l fi l t r o v i a g g i a n -
do ad una velocità di almeno 60 km/h
fi n o a l l o s p e g n i m e n t o d e l l a s p i a d i s e r -
vizio.
Se la spia di servizio resta accesa si
tratta di una mancanza di additivo. Far
effettuare al più presto un rabocco dalla
rete PEUGEOT.
R u o t a s g o n fi a .
La sua accensione segnala una
p r e s s i o n e i n s u f fi c i e n t e d i u n a o
più ruote.
Controllare al più presto la pressione
dei pneumatici. Ruota forata.
La sua accensione segnala la
foratura di una o più ruote, che
richiede obbligatoriamente l'ar-
resto del veicolo nelle migliori condizio-
ni di sicurezza.
Sostituire la ruota danneggiata e farla
riparare dalla rete PEUGEOT.
Segnalazione pneumatici
s g o n fi .
La sua accensione segnala la
comparsa di un'anomalia in uno
dei sensori o nel sistema di segnalazio-
n e p n e u m a t i c i s g o n fi .
Può anche indicare la mancanza di un
sensore quando la ruota di scorta, che
non dispone di sensori, è montata al po-
sto della ruota forata.
Accensione automatica dei
fari.
La sua accensione segnala la
comparsa di un'anomalia nel-
l'accensione automatica dei fari.
Utilizzare le altre posizioni del comando
dei fari.
A s s i s t e n z a g r a fi c a e / o
sonora al parcheggio.
La sua accensione segnala, in
marcia avanti e/o in retromar-
cia, un'anomalia nel sistema di assi-
stenza al parcheggio. Cambio manuale pilotato
a 6 marce o automatico.
La sua visualizzazione segna-
la la presenza di un difetto nel
cambio manuale pilotato a 6 marce o
automatico che a questo punto funzio-
nerà in modalità ridotta, bloccato in 3 a
.
Può anche visualizzarsi in caso di aper-
tura di una porta.
Valore non valido.
La sua visualizzazione se-
gnala la presenza di un difet-
to nel programma del cambio
manuale pilotato a 6 marce o
automatico.
Posizione P o N.
La sua visualizzazione indica
la necessità di portare la leva
del cambio in posizione
P o N
per avviare il motore.
* Secondo il Paese di destinazione.
Page 13 of 311
34
SPIE DI FUNZIONAMENTO
Indicatore di temperatura del
liquido di raffreddamento
Con il motore avviato, se la lancetta si
trova:
- nella zona A , la temperatura è
corretta,
- nella zona B , la temperatura
è troppo elevata; la spia di
temperatura maxi 1 e la spia
di allarme centralizzato STOP
si accendono, accompagnate
da un segnale acustico e da
un messaggio sul display
multifunzione.
Fermare tassativamente il veicolo nel-
le migliori condizioni di sicurezza.
Attendere qualche minuto prima di spe-
gnere il motore.
Rivolgersi alla rete PEUGEOT. Dopo qualche minuto di guida, la tem-
peratura e la pressione salgono nel cir-
cuito di raffreddamento.
Per ripristinare il livello:
attendere il raffreddamento del
motore,
svitare il tappo di due giri per far
scendere la pressione,
quando la pressione è scesa,
togliere il tappo,
r i p r i s t i n a r e i l l i v e l l o fi n o a l l a t a c c a
"MAXI".
Page 14 of 311
i
35
SPIE DI FUNZIONAMENTO

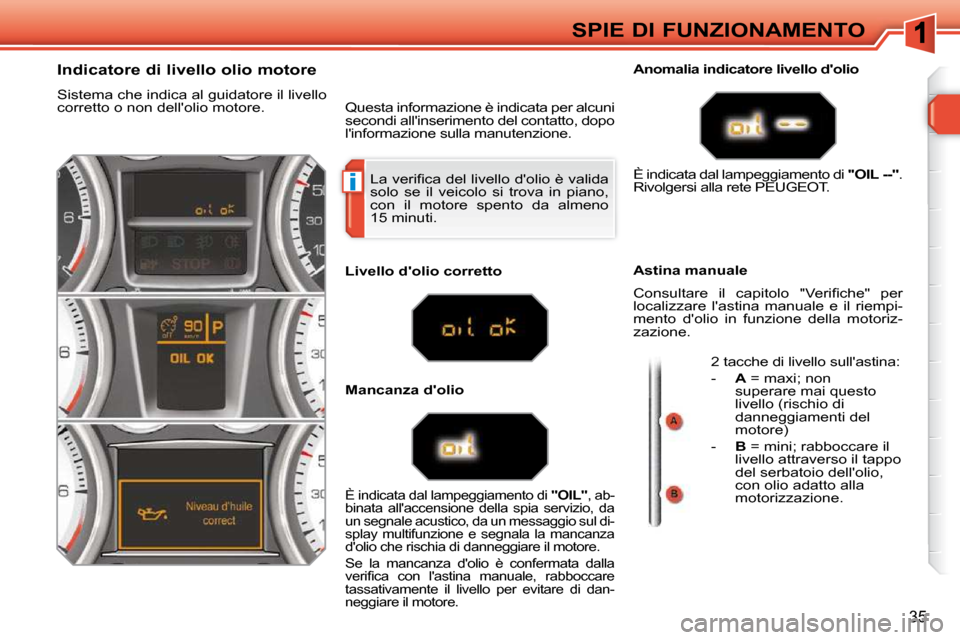

L a v e r i fi c a d e l l i v e l l o d ' o l i o è v a l i d a
solo se il veicolo si trova in piano,
con il motore spento da almeno
15 minuti.
Indicatore di livello olio motore
Sistema che indica al guidatore il livello
corretto o non dell'olio motore.
Questa informazione è indicata per alcuni
secondi all'inserimento del contatto, dopo
l'informazione sulla manutenzione.
Livello d'olio corretto
Mancanza d'olio Anomalia indicatore livello d'olio
Astina manuale
È indicata dal lampeggiamento di "OIL" , ab-
binata all'accensione della spia servizio, da
un segnale acustico, da un messaggio sul di-
splay multifunzione e segnala la mancanza
d'olio che rischia di danneggiare il motore.
Se la mancanza d'olio è confermata dalla
v e r i fi c a c o n l ' a s t i n a m a n u a l e , r a b b o c c a r e
tassativamente il livello per evitare di dan-
neggiare il motore.
È indicata dal lampeggiamento di "OIL --" .
Rivolgersi alla rete PEUGEOT.
C o n s u l t a r e i l c a p i t o l o " V e r i fi c h e " p e r
localizzare l'astina manuale e il riempi-
mento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'astina:
- A = maxi; non
superare mai questo
livello (rischio di
danneggiamenti del
motore)
- B = mini; rabboccare il
livello attraverso il tappo
del serbatoio dell'olio,
con olio adatto alla
motorizzazione.
Page 15 of 311
36
SPIE DI FUNZIONAMENTO

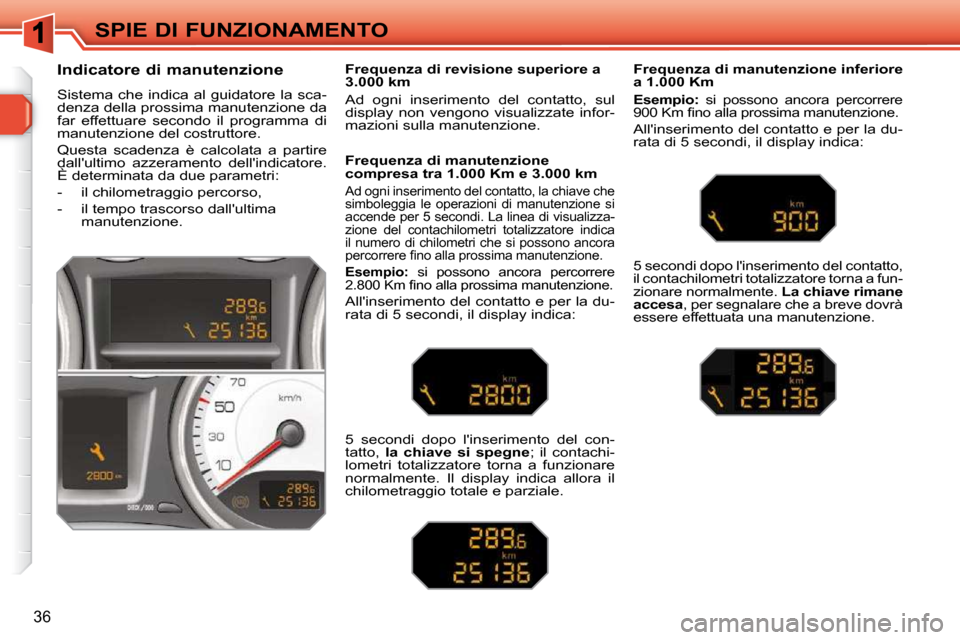

Indicatore di manutenzione
Sistema che indica al guidatore la sca-
denza della prossima manutenzione da
far effettuare secondo il programma di
manutenzione del costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
- il chilometraggio percorso,
- il tempo trascorso dall'ultima manutenzione. Frequenza di manutenzione
compresa tra 1.000 Km e 3.000 km
Ad ogni inserimento del contatto, la chiave che
simboleggia le operazioni di manutenzione si
accende per 5 secondi. La linea di visualizza-
zione del contachilometri totalizzatore indica
il numero di chilometri che si possono ancora
p e r c o r r e r e fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
Esempio: si possono ancora percorrere
2 . 8 0 0 K m fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del con-
tatto, la chiave si spegne ; il contachi-
lometri totalizzatore torna a funzionare
normalmente. Il display indica allora il
chilometraggio totale e parziale. Frequenza di manutenzione inferiore
a 1.000 Km
Esempio: si possono ancora percorrere
9 0 0 K m fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto,
il contachilometri totalizzatore torna a fun-
zionare normalmente. La chiave rimane
accesa , per segnalare che a breve dovrà
essere effettuata una manutenzione.
Frequenza di revisione superiore a
3.000 km
Ad ogni inserimento del contatto, sul
display non vengono visualizzate infor-
mazioni sulla manutenzione.
Page 16 of 311
i
i
37

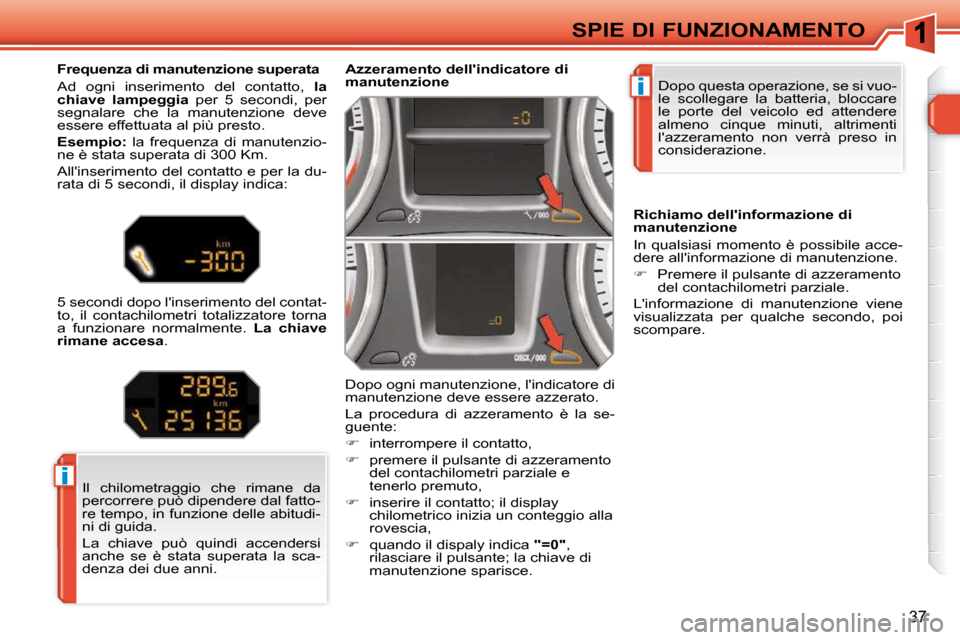

SPIE DI FUNZIONAMENTO Dopo questa operazione, se si vuo-
le scollegare la batteria, bloccare
le porte del veicolo ed attendere
almeno cinque minuti, altrimenti
l'azzeramento non verrà preso in
considerazione.
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:
interrompere il contatto,
premere il pulsante di azzeramento
del contachilometri parziale e
tenerlo premuto,
inserire il contatto; il display
chilometrico inizia un conteggio alla
rovescia,
quando il dispaly indica "=0" ,
rilasciare il pulsante; la chiave di
manutenzione sparisce.
Il chilometraggio che rimane da
percorrere può dipendere dal fatto-
re tempo, in funzione delle abitudi-
ni di guida.
La chiave può quindi accendersi
anche se è stata superata la sca-
denza dei due anni.
Frequenza di manutenzione superata
Ad ogni inserimento del contatto,
la
chiave lampeggia per 5 secondi, per
segnalare che la manutenzione deve
essere effettuata al più presto.
Esempio: la frequenza di manutenzio-
ne è stata superata di 300 Km.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave
rimane accesa . Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile acce-
dere all'informazione di manutenzione.
Premere il pulsante di azzeramento
del contachilometri parziale.
L'informazione di manutenzione viene
visualizzata per qualche secondo, poi
scompare.
Page 17 of 311

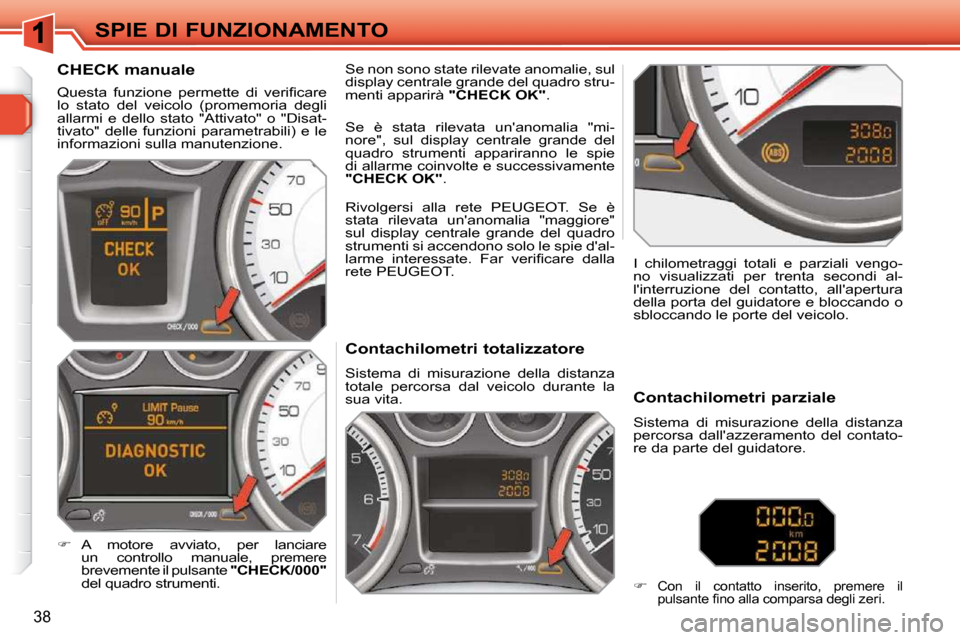

38
SPIE DI FUNZIONAMENTO Contachilometri totalizzatore
Sistema di misurazione della distanza
totale percorsa dal veicolo durante la
sua vita. I chilometraggi totali e parziali vengo-
no visualizzati per trenta secondi al-
l'interruzione del contatto, all'apertura
della porta del guidatore e bloccando o
sbloccando le porte del veicolo.
Contachilometri parziale
Sistema di misurazione della distanza
percorsa dall'azzeramento del contato-
re da parte del guidatore.
Con il contatto inserito, premere il
p u l s a n t e fi n o a l l a c o m p a r s a d e g l i z e r i .
CHECK manuale
Q u e s t a f u n z i o n e p e r m e t t e d i v e r i fi c a r e
lo stato del veicolo (promemoria degli
allarmi e dello stato "Attivato" o "Disat-
tivato" delle funzioni parametrabili) e le
informazioni sulla manutenzione.
A motore avviato, per lanciare
un controllo manuale, premere
brevemente il pulsante "CHECK/000"
del quadro strumenti. Se non sono state rilevate anomalie, sul
display centrale grande del quadro stru-
menti apparirà
"CHECK OK" .
Rivolgersi alla rete PEUGEOT. Se è
stata rilevata un'anomalia "maggiore"
sul display centrale grande del quadro
strumenti si accendono solo le spie d'al-
l a r m e i n t e r e s s a t e . F a r v e r i fi c a r e d a l l a
rete PEUGEOT.
Se è stata rilevata un'anomalia "mi-
nore", sul display centrale grande del
quadro strumenti appariranno le spie
di allarme coinvolte e successivamente
"CHECK OK" .
Page 18 of 311
39
SPIE DI FUNZIONAMENTO
Reostato d'illuminazione
Permette di regolare manualmente l'in-
tensità luminosa del posto di guida in
funzione della luminosità esterna. Fun-
ziona solamente con i fari accesi, tran-
ne i fari diurni.
Attivazione
Premere il pulsante per far variare
l'intensità d'illuminazione del posto
di guida.
Quando l'illuminazione raggiunge
la regolazione minima, rilasciare il
pulsante, poi premere di nuovo per
aumentarla.
oppure
Quando l'illuminazione raggiunge
la regolazione massima, rilasciare il
pulsante, poi premerlo di nuovo per
diminuirla.
Non appena l'illuminazione raggiun-
ge l'intensità desiderata, rilasciare il
pulsante. Disattivazione
Quando i fari sono spenti o sono in mo-
dalità giorno per i veicoli dotati di fari
diurni, qualsiasi azione sul pulsante non
produce effetto.
Page 19 of 311

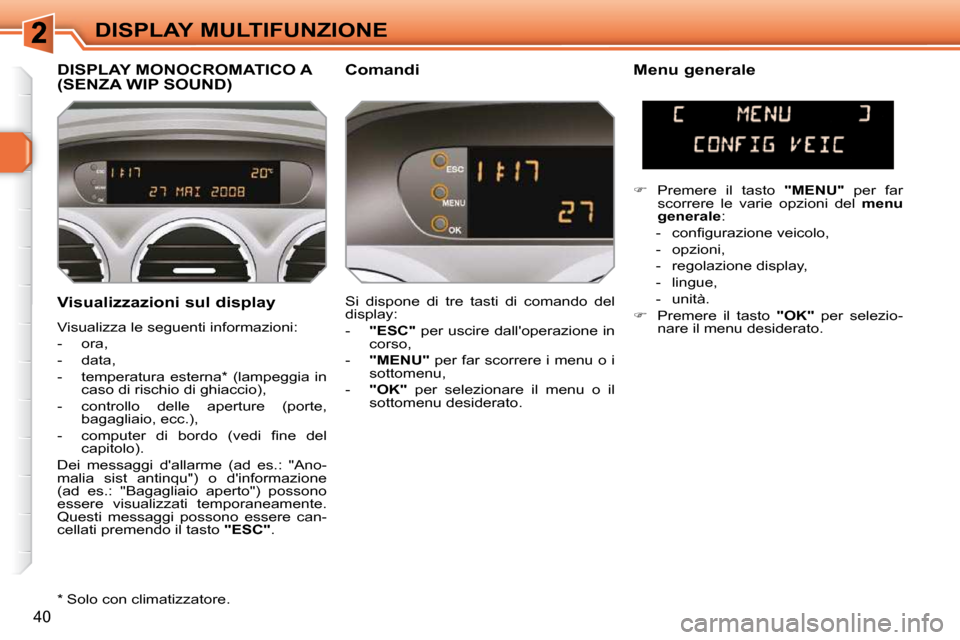

40
DISPLAY MULTIFUNZIONE
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio),
- controllo delle aperture (porte, bagagliaio, ecc.),
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l capitolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati temporaneamente.
Questi messaggi possono essere can-
cellati premendo il tasto "ESC" .
DISPLAY MONOCROMATICO A (SENZA WIP SOUND) Comandi Menu generale
Si dispone di tre tasti di comando del
display:
- "ESC" per uscire dall'operazione in
corso,
- "MENU" per far scorrere i menu o i
sottomenu,
- "OK" per selezionare il menu o il
sottomenu desiderato.
Premere il tasto "MENU" per far
scorrere le varie opzioni del menu
generale :
- c o n fi g u r a z i o n e v e i c o l o ,
- opzioni,
- regolazione display,
- lingue,
- unità.
Premere il tasto "OK" per selezio-
nare il menu desiderato.
* Solo con climatizzatore.
Page 20 of 311
!

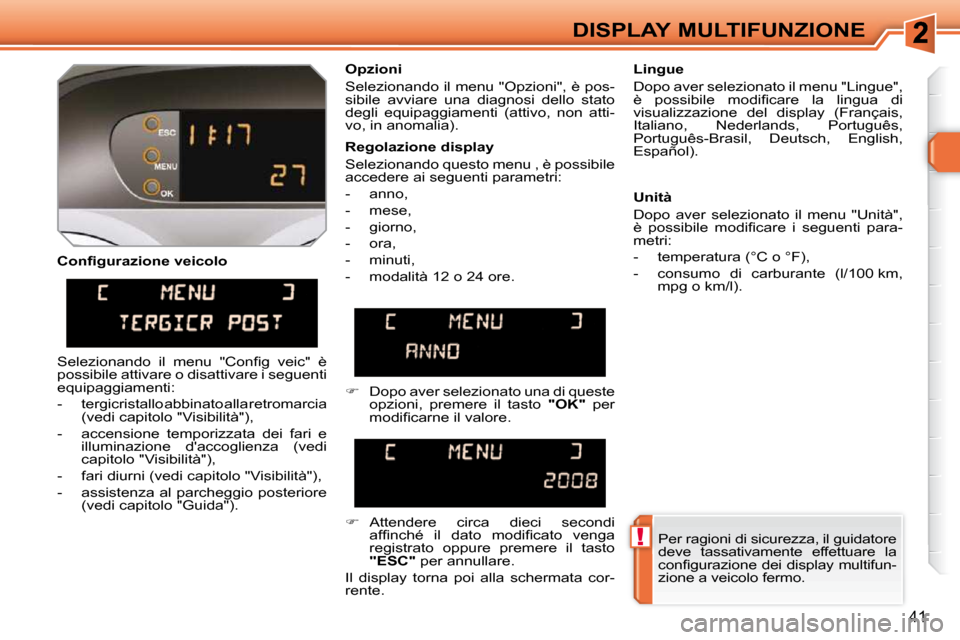

41
DISPLAY MULTIFUNZIONE
C o n fi g u r a z i o n e v e i c o l o Opzioni
Selezionando il menu "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, non atti-
vo, in anomalia).
Lingue
Dopo aver selezionato il menu "Lingue",
è p o s s i b i l e m o d i fi c a r e l a l i n g u a d i
visualizzazione del display (Français,
Italiano, Nederlands, Português,
Português-Brasil, Deutsch, English,
Español).
Regolazione display
Selezionando questo menu , è possibile
accedere ai seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modalità 12 o 24 ore. Unità
Dopo aver selezionato il menu "Unità",
è p o s s i b i l e m o d i fi c a r e i s e g u e n t i p a r a -
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
Dopo aver selezionato una di queste
opzioni, premere il tasto "OK" per
m o d i fi c a r n e i l v a l o r e .
Attendere circa dieci secondi
a f fi n c h é i l d a t o m o d i fi c a t o v e n g a
registrato oppure premere il tasto
"ESC" per annullare.
Il display torna poi alla schermata cor-
rente.
S e l e z i o n a n d o i l m e n u " C o n fi g v e i c " è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromarcia (vedi capitolo "Visibilità"),
- accensione temporizzata dei fari e illuminazione d'accoglienza (vedi
capitolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità"),
- assistenza al parcheggio posteriore (vedi capitolo "Guida").
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare la
c o n fi g u r a z i o n e d e i d i s p l a y m u l t i f u n -
zione a veicolo fermo.
