Page 41 of 311
ii
60
CONFORT A motore freddo, onde evitare un'ec-
c e s s i v a d i f f u s i o n e d ' a r i a f r e d d a , i l fl u s -
so d'aria raggiunge il suo livello otti-
male solo progressivamente.
Con basse temperature, il climatizza-
tore privilegia la diffusione d'aria calda
verso il parabrezza, i vetri laterali e
verso i piedi dei passeggeri.
Salendo a bordo del veicolo, se
la temperatura interna è molto più
fredda o più calda del valore di
c o n f o r t , n o n s e r v e m o d i fi c a r e i l v a -
lore visualizzato per raggiungere il
confort desiderato. Il sistema com-
pensa automaticamente e il più
velocemente possibile lo scarto di
temperatura.
Il climatizzatore può funzionare solo a
motore avviato. Il guidatore ed il passeggero
anteriore possono regolare la
temperatura separatamente.
Ruotare il comando 2 o 3 verso sini-
stra o destra per diminuire o aumen-
tare questo valore.
Una regolazione prossima ai 21° con-
sente di ottenere un confort ottimale.
T u t t a v i a , a s e c o n d a d e l l e e s i g e n z e , u n a
regolazione tra i 18 e i 24° è da consi-
derarsi normale.
Per un confort ottimale, si raccomanda
di evitare una differenza di regolazione
sinistra/destra superiore a 3°. 4. Programma automatico visibilità
Per disappannare o sbrinare
velocemente il parabrezza e i
vetri laterali (umidità, passeg-
geri numerosi, brina, ecc.), il
programma automatico con-
f o r t p u ò r i v e l a r s i i n s u f fi c i e n t e .
Funzionamento automatico
Premere il tasto "AUTO" . La
spia del tasto si accende. 2. Regolazione lato guidatore

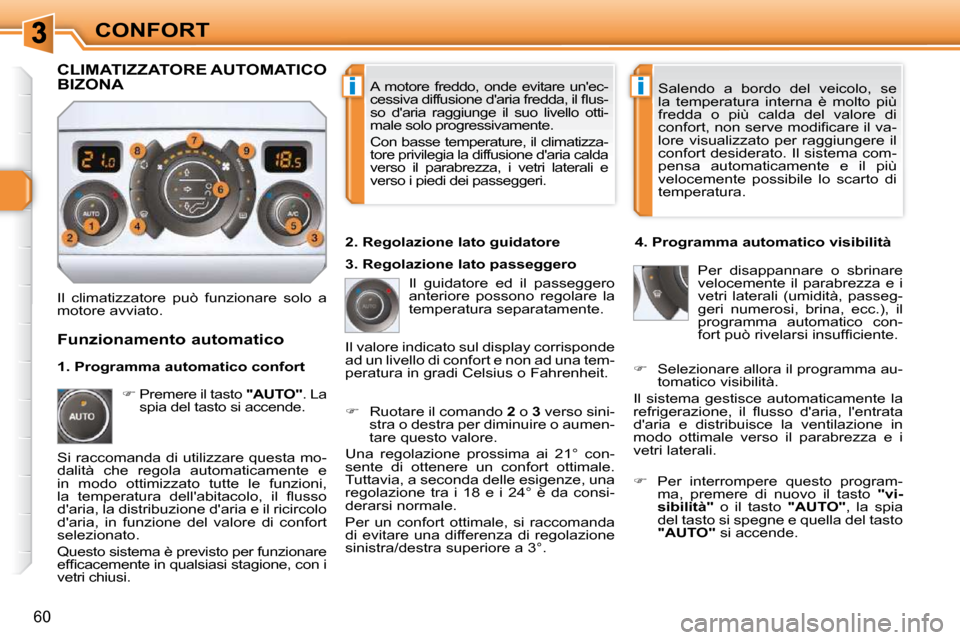

CLIMATIZZATORE AUTOMATICO BIZONA
Si raccomanda di utilizzare questa mo-
dalità che regola automaticamente e
in modo ottimizzato tutte le funzioni,
l a t e m p e r a t u r a d e l l ' a b i t a c o l o , i l fl u s s o
d'aria, la distribuzione d'aria e il ricircolo
d'aria, in funzione del valore di confort
selezionato.
Questo sistema è previsto per funzionare
e f fi c a c e m e n t e i n q u a l s i a s i s t a g i o n e , c o n i
vetri chiusi. Il valore indicato sul display corrisponde
ad un livello di confort e non ad una tem-
peratura in gradi Celsius o Fahrenheit.
Per interrompere questo program-
ma, premere di nuovo il tasto "vi-
sibilità" o il tasto "AUTO" , la spia
del tasto si spegne e quella del tasto
"AUTO" si accende.
1. Programma automatico confort
3. Regolazione lato passeggero
Selezionare allora il programma au-
tomatico visibilità.
Il sistema gestisce automaticamente la
r e f r i g e r a z i o n e , i l fl u s s o d ' a r i a , l ' e n t r a t a
d'aria e distribuisce la ventilazione in
modo ottimale verso il parabrezza e i
vetri laterali.
Page 42 of 311
!
i
61
CONFORT

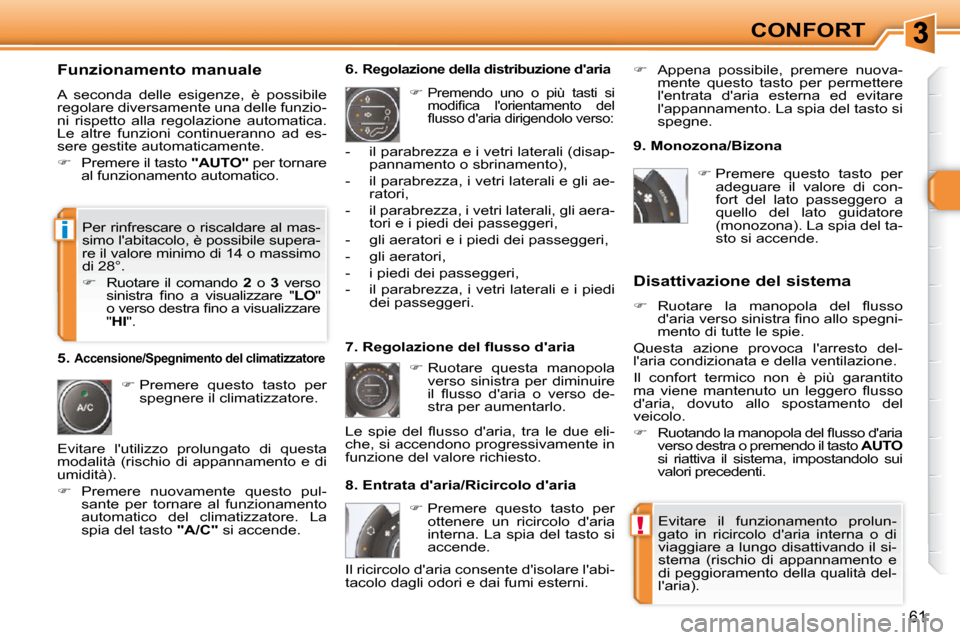

Funzionamento manuale
A seconda delle esigenze, è possibile
regolare diversamente una delle funzio-
ni rispetto alla regolazione automatica.
Le altre funzioni continueranno ad es-
sere gestite automaticamente.
Premere il tasto "AUTO" per tornare
al funzionamento automatico.
Premere questo tasto per
spegnere il climatizzatore. 6.
Regolazione della distribuzione d'aria
Premendo uno o più tasti si
m o d i fi c a l ' o r i e n t a m e n t o d e l
fl u s s o d ' a r i a d i r i g e n d o l o v e r s o :
7 . R e g o l a z i o n e d e l fl u s s o d ' a r i a
Ruotare questa manopola
verso sinistra per diminuire
i l fl u s s o d ' a r i a o v e r s o d e -
stra per aumentarlo.
8. Entrata d'aria/Ricircolo d'aria Disattivazione del sistema
R u o t a r e l a m a n o p o l a d e l fl u s s o
d ' a r i a v e r s o s i n i s t r a fi n o a l l o s p e g n i -
mento di tutte le spie.
Questa azione provoca l'arresto del-
l'aria condizionata e della ventilazione.
Il confort termico non è più garantito
m a v i e n e m a n t e n u t o u n l e g g e r o fl u s s o
d'aria, dovuto allo spostamento del
veicolo.
R u o t a n d o l a m a n o p o l a d e l fl u s s o d ' a r i a
verso destra o premendo il tasto AUTO
si riattiva il sistema, impostandolo sui
valori precedenti.
Premere questo tasto per
ottenere un ricircolo d'aria
interna. La spia del tasto si
accende.
5.
Accensione/Spegnimento del climatizzatore
Evitare il funzionamento prolun-
gato in ricircolo d'aria interna o di
viaggiare a lungo disattivando il si-
stema (rischio di appannamento e
di peggioramento della qualità del-
l'aria).
- il parabrezza e i vetri laterali (disap-
pannamento o sbrinamento),
- il parabrezza, i vetri laterali e gli ae- ratori,
- il parabrezza, i vetri laterali, gli aera- tori e i piedi dei passeggeri,
- gli aeratori e i piedi dei passeggeri,
- gli aeratori,
- i piedi dei passeggeri,
- il parabrezza, i vetri laterali e i piedi dei passeggeri.
L e s p i e d e l fl u s s o d ' a r i a , t r a l e d u e e l i -
che, si accendono progressivamente in
funzione del valore richiesto.
Appena possibile, premere nuova-
mente questo tasto per permettere
l'entrata d'aria esterna ed evitare
l'appannamento. La spia del tasto si
spegne.
Per rinfrescare o riscaldare al mas-
simo l'abitacolo, è possibile supera-
re il valore minimo di 14 o massimo
di 28°.
Ruotare il comando 2 o 3 verso
s i n i s t r a fi n o a v i s u a l i z z a r e " LO "
o v e r s o d e s t r a fi n o a v i s u a l i z z a r e
" HI " . 9. Monozona/Bizona
Premere questo tasto per
adeguare il valore di con-
fort del lato passeggero a
quello del lato guidatore
(monozona). La spia del ta-
sto si accende.
Il ricircolo d'aria consente d'isolare l'abi-
tacolo dagli odori e dai fumi esterni.
Evitare l'utilizzo prolungato di questa
modalità (rischio di appannamento e di
umidità).
Premere nuovamente questo pul-
sante per tornare al funzionamento
automatico del climatizzatore. La
spia del tasto "A/C" si accende.
Page 43 of 311
62
CONFORT

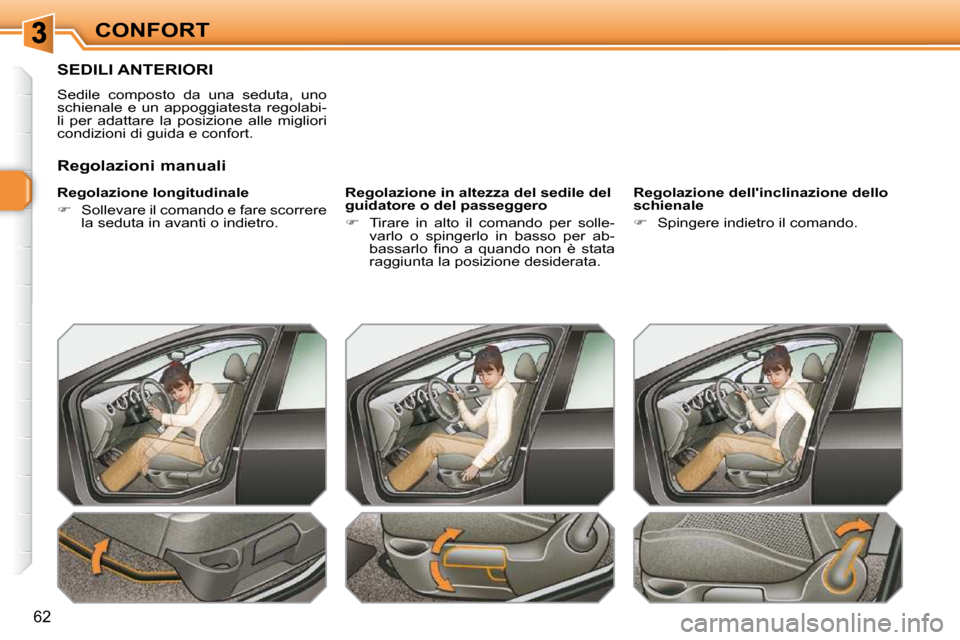

SEDILI ANTERIORI
Sedile composto da una seduta, uno
schienale e un appoggiatesta regolabi-
li per adattare la posizione alle migliori
condizioni di guida e confort.
Regolazione longitudinale
Sollevare il comando e fare scorrere
la seduta in avanti o indietro. Regolazione in altezza del sedile del
guidatore o del passeggero
T i r a r e i n a l t o i l c o m a n d o p e r s o l l e -
varlo o spingerlo in basso per ab-
b a s s a r l o fi n o a q u a n d o n o n è s t a t a
raggiunta la posizione desiderata. Regolazione dell'inclinazione dello
schienale
Spingere indietro il comando.
Regolazioni manuali

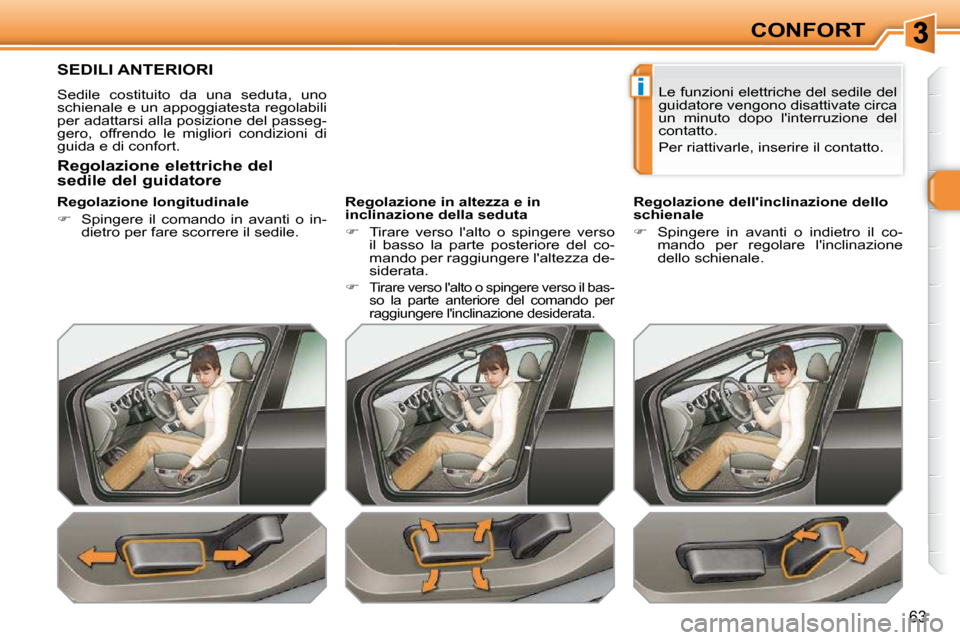

Page 44 of 311
i
63
CONFORT
SEDILI ANTERIORI
Sedile costituito da una seduta, uno
schienale e un appoggiatesta regolabili
per adattarsi alla posizione del passeg-
gero, offrendo le migliori condizioni di
guida e di confort.
Regolazione longitudinale
Spingere il comando in avanti o in-
dietro per fare scorrere il sedile. Regolazione in altezza e in
inclinazione della seduta
T i r a r e v e r s o l ' a l t o o s p i n g e r e v e r s o
il basso la parte posteriore del co-
mando per raggiungere l'altezza de-
siderata.
T i r a r e v e r s o l ' a l t o o s p i n g e r e v e r s o i l b a s -
so la parte anteriore del comando per
raggiungere l'inclinazione desiderata.
Regolazione dell'inclinazione dello
schienale
Spingere in avanti o indietro il co-
mando per regolare l'inclinazione
dello schienale.
Regolazione elettriche del
sedile del guidatore
Le funzioni elettriche del sedile del
guidatore vengono disattivate circa
un minuto dopo l'interruzione del
contatto.
Per riattivarle, inserire il contatto.
Page 45 of 311
!
i
64

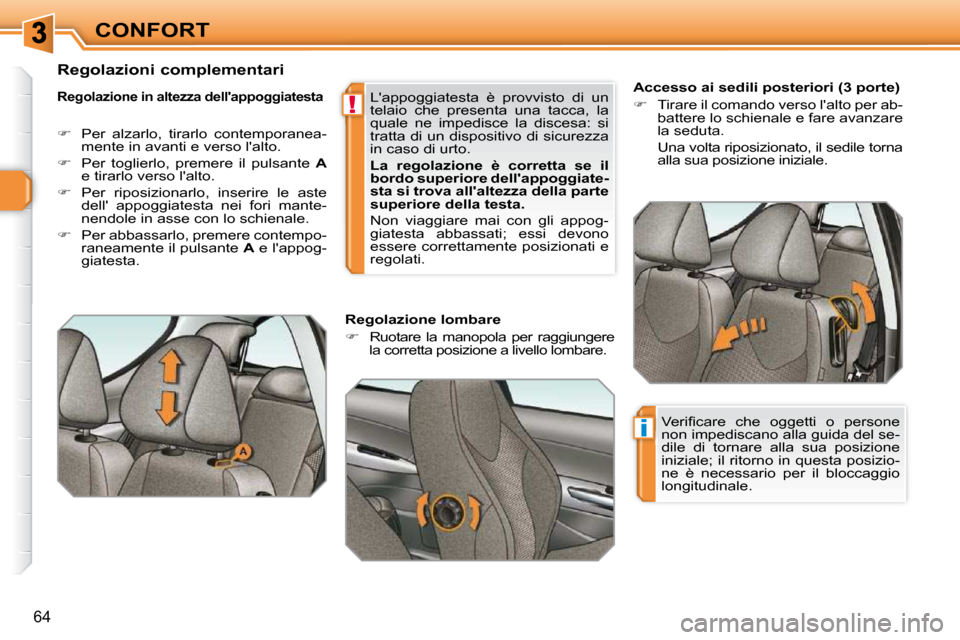

CONFORT Accesso ai sedili posteriori (3 porte)
T i r a r e i l c o m a n d o v e r s o l ' a l t o p e r a b -
battere lo schienale e fare avanzare
la seduta.
Una volta riposizionato, il sedile torna alla sua posizione iniziale.
Regolazione in altezza dell'appoggiatesta
Per alzarlo, tirarlo contemporanea-
mente in avanti e verso l'alto.
Per toglierlo, premere il pulsante A
e tirarlo verso l'alto.
Per riposizionarlo, inserire le aste
dell' appoggiatesta nei fori mante-
nendole in asse con lo schienale.
Per abbassarlo, premere contempo-
raneamente il pulsante A e l'appog-
giatesta. L'appoggiatesta è provvisto di un
telaio che presenta una tacca, la
quale ne impedisce la discesa: si
tratta di un dispositivo di sicurezza
in caso di urto.
L a r e g o l a z i o n e è c o r r e t t a s e i l
bordo superiore dell'appoggiate-
sta si trova all'altezza della parte
superiore della testa.
Non viaggiare mai con gli appog-
giatesta abbassati; essi devono
essere correttamente posizionati e
regolati.
Regolazione lombare
Ruotare la manopola per raggiungere
la corretta posizione a livello lombare.
Regolazioni complementari
V e r i fi c a r e c h e o g g e t t i o p e r s o n e
non impediscano alla guida del se-
dile di tornare alla sua posizione
iniziale; il ritorno in questa posizio-
ne è necessario per il bloccaggio
longitudinale.
Page 46 of 311
i
65
CONFORT

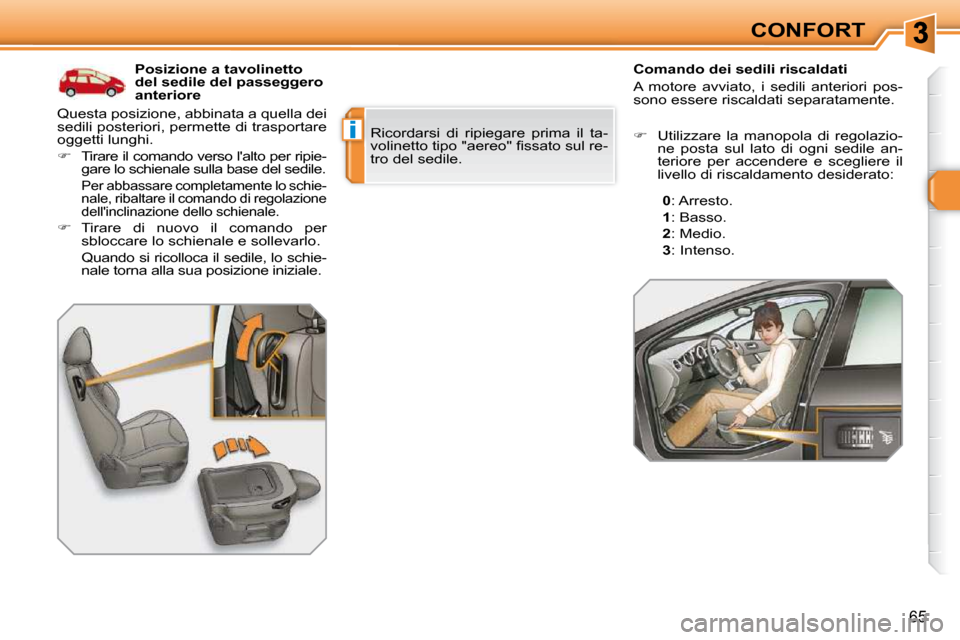

Posizione a tavolinetto
del sedile del passeggero
anteriore
Questa posizione, abbinata a quella dei
sedili posteriori, permette di trasportare
oggetti lunghi.
T i r a r e i l c o m a n d o v e r s o l ' a l t o p e r r i p i e -
gare lo schienale sulla base del sedile.
Per abbassare completamente lo schie-
nale, ribaltare il comando di regolazione
dell'inclinazione dello schienale.
T i r a r e d i n u o v o i l c o m a n d o p e r
sbloccare lo schienale e sollevarlo.
Quando si ricolloca il sedile, lo schie- nale torna alla sua posizione iniziale. Ricordarsi di ripiegare prima il ta-
v o l i n e t t o t i p o " a e r e o " fi s s a t o s u l r e -
tro del sedile.
Comando dei sedili riscaldati
A motore avviato, i sedili anteriori pos-
sono essere riscaldati separatamente.
Utilizzare la manopola di regolazio-
ne posta sul lato di ogni sedile an-
teriore per accendere e scegliere il
livello di riscaldamento desiderato:
0 : Arresto.
1 : Basso.
2 : Medio.
3 : Intenso.
Page 47 of 311
i!
66
CONFORT

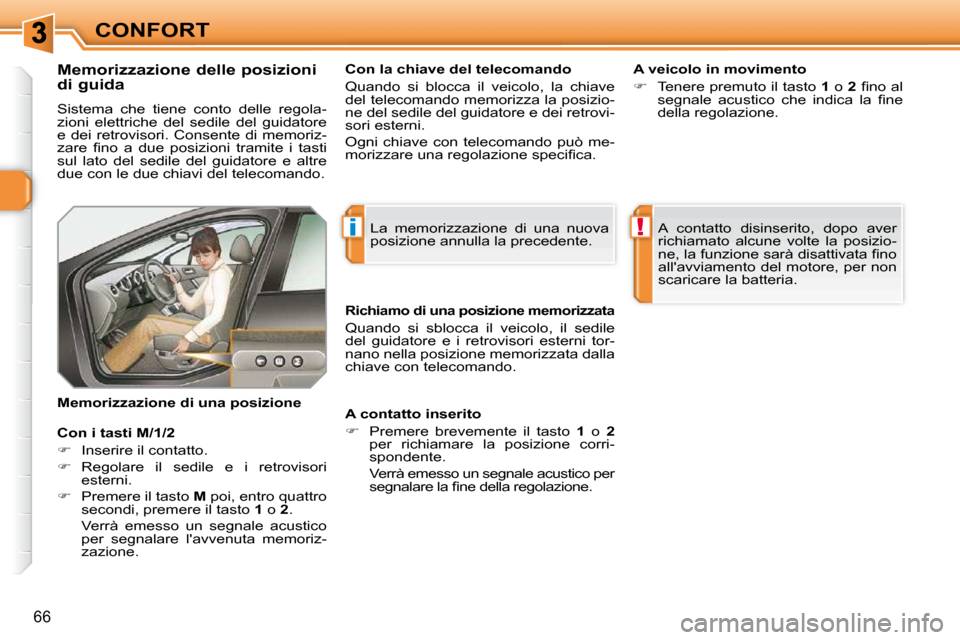

Memorizzazione delle posizioni
di guida
Sistema che tiene conto delle regola-
zioni elettriche del sedile del guidatore
e dei retrovisori. Consente di memoriz-
z a r e fi n o a d u e p o s i z i o n i t r a m i t e i t a s t i
sul lato del sedile del guidatore e altre
due con le due chiavi del telecomando.
Richiamo di una posizione memorizzata
Quando si sblocca il veicolo, il sedile
del guidatore e i retrovisori esterni tor-
nano nella posizione memorizzata dalla
chiave con telecomando.
Memorizzazione di una posizione La memorizzazione di una nuova
posizione annulla la precedente.
A contatto disinserito, dopo aver
richiamato alcune volte la posizio-
n e , l a f u n z i o n e s a r à d i s a t t i v a t a fi n o
all'avviamento del motore, per non
scaricare la batteria.
Con la chiave del telecomando
Quando si blocca il veicolo, la chiave
del telecomando memorizza la posizio-
ne del sedile del guidatore e dei retrovi-
sori esterni.
O g n i c h i a v e c o n t e l e c o m a n d o p u ò m e -
m o r i z z a r e u n a r e g o l a z i o n e s p e c i fi c a .
A contatto inserito
Premere brevemente il tasto 1 o 2
per richiamare la posizione corri-
spondente.
Verrà emesso un segnale acustico per s e g n a l a r e l a fi n e d e l l a r e g o l a z i o n e . A veicolo in movimento
T e n e r e p r e m u t o i l t a s t o 1 o 2 fi n o a l
s e g n a l e a c u s t i c o c h e i n d i c a l a fi n e
della regolazione.
Con i tasti M/1/2
Inserire il contatto.
Regolare il sedile e i retrovisori
esterni.
Premere il tasto M poi, entro quattro
secondi, premere il tasto 1 o 2 .
Verrà emesso un segnale acustico per segnalare l'avvenuta memoriz-
zazione.
Page 48 of 311
i
65
CONFORT
Posizione a tavolinetto
del sedile del passeggero
anteriore
Questa posizione, abbinata a quella dei
sedili posteriori, permette di trasportare
oggetti lunghi.
T i r a r e i l c o m a n d o v e r s o l ' a l t o p e r r i p i e -
gare lo schienale sulla base del sedile.
Per abbassare completamente lo schie-
nale, ribaltare il comando di regolazione
dell'inclinazione dello schienale.
T i r a r e d i n u o v o i l c o m a n d o p e r
sbloccare lo schienale e sollevarlo.
Quando si ricolloca il sedile, lo schie- nale torna alla sua posizione iniziale. Ricordarsi di ripiegare prima il ta-
v o l i n e t t o t i p o " a e r e o " fi s s a t o s u l r e -
tro del sedile.
Comando dei sedili riscaldati
A motore avviato, i sedili anteriori pos-
sono essere riscaldati separatamente.
Utilizzare la manopola di regolazio-
ne posta sul lato di ogni sedile an-
teriore per accendere e scegliere il
livello di riscaldamento desiderato:
0 : Arresto.
1 : Basso.
2 : Medio.
3 : Intenso.
Page 49 of 311
!

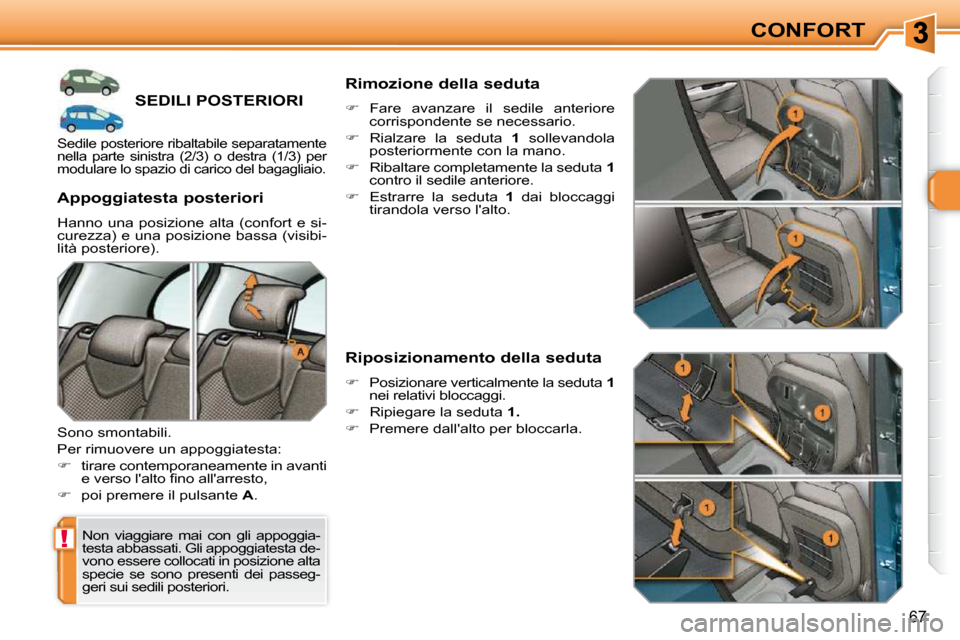

67
CONFORT
SEDILI POSTERIORI
Non viaggiare mai con gli appoggia-
t e s t a a b b a s s a t i . G l i a p p o g g i a t e s t a d e -
vono essere collocati in posizione alta
specie se sono presenti dei passeg-
geri sui sedili posteriori.
Appoggiatesta posteriori
Hanno una posizione alta (confort e si-
curezza) e una posizione bassa (visibi-
lità posteriore).
Sono smontabili.
Per rimuovere un appoggiatesta:
tirare contemporaneamente in avanti
e v e r s o l ' a l t o fi n o a l l ' a r r e s t o ,
poi premere il pulsante A . Rimozione della seduta
Fare avanzare il sedile anteriore
corrispondente se necessario.
Rialzare la seduta 1 sollevandola
posteriormente con la mano.
Ribaltare completamente la seduta 1
contro il sedile anteriore.
Estrarre la seduta 1 dai bloccaggi
tirandola verso l'alto.
Riposizionamento della seduta
Posizionare verticalmente la seduta 1
nei relativi bloccaggi.
Ripiegare la seduta 1.
Premere dall'alto per bloccarla.
Sedile posteriore ribaltabile separatamente
nella parte sinistra (2/3) o destra (1/3) per
modulare lo spazio di carico del bagagliaio.
Page 50 of 311
!
i

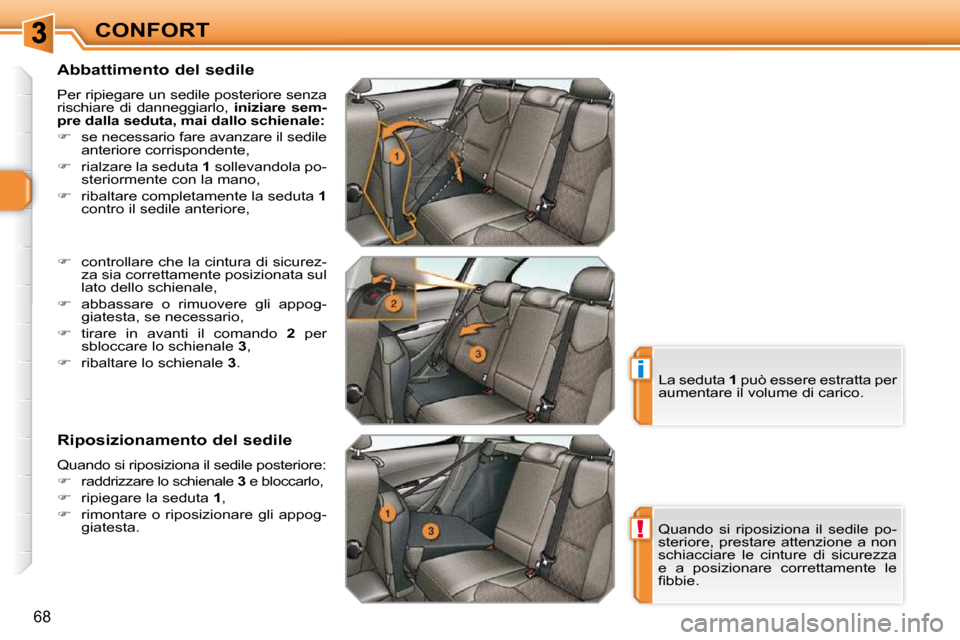

68
CONFORT
Abbattimento del sedile
Per ripiegare un sedile posteriore senza
rischiare di danneggiarlo, iniziare sem-
pre dalla seduta, mai dallo schienale:
se necessario fare avanzare il sedile
anteriore corrispondente,
rialzare la seduta 1 sollevandola po-
steriormente con la mano,
ribaltare completamente la seduta 1
contro il sedile anteriore,
Riposizionamento del sedile
Quando si riposiziona il sedile posteriore:
raddrizzare lo schienale 3 e bloccarlo,
ripiegare la seduta 1 ,
rimontare o riposizionare gli appog-
giatesta.
controllare che la cintura di sicurez-
za sia correttamente posizionata sul
lato dello schienale,
abbassare o rimuovere gli appog-
giatesta, se necessario,
tirare in avanti il comando 2 per
sbloccare lo schienale 3 ,
ribaltare lo schienale 3 .
Quando si riposiziona il sedile po-
steriore, prestare attenzione a non
schiacciare le cinture di sicurezza
e a posizionare correttamente le
fi b b i e . La seduta
1 può essere estratta per
aumentare il volume di carico.
