Peugeot 308 SW BL 2010.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2010.5Pages: 336, PDF-Größe: 21.49 MB
Page 151 of 336
!
i
149
FAHRBETRIEB

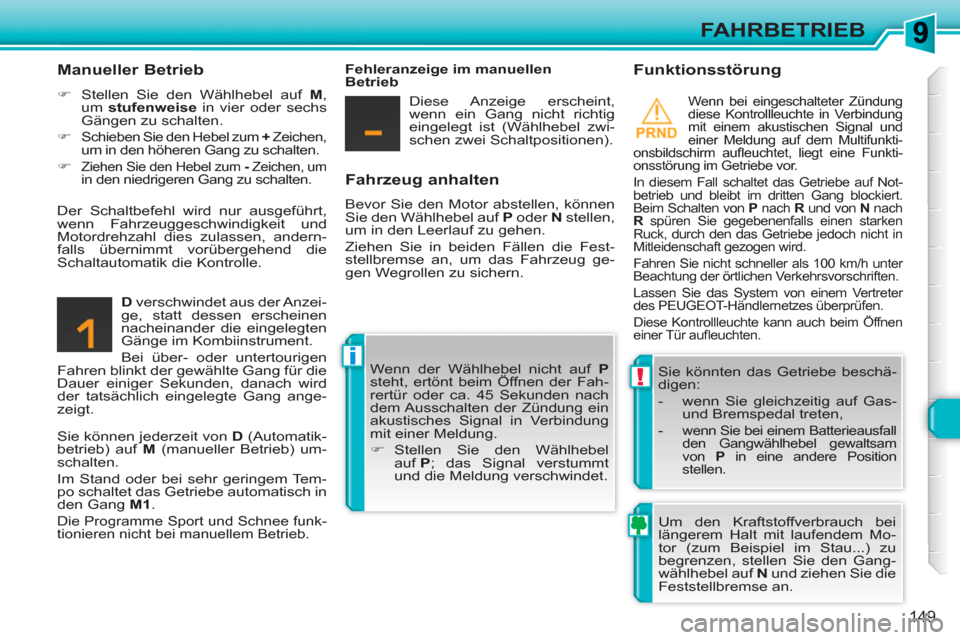

Fahrzeug anhalten
Bevor Sie den Motor abstellen, können
Sie den Wählhebel auf P
oder N
stellen,
um in den Leerlauf zu gehen.
Ziehen Sie in beiden Fällen die Fest-
stellbremse an, um das Fahrzeug ge-
gen Wegrollen zu sichern.
Funktionsstörung
Wenn bei eingeschalteter Zündung
diese Kontrollleuchte in Verbindung
mit einem akustischen Signal und
einer Meldung auf dem Multifunkti-
onsbildschirm aufl euchtet, liegt eine Funkti-
onsstörung im Getriebe vor.
In diesem Fall schaltet das Getriebe auf Not-
betrieb und bleibt im dritten Gang blockiert.
Beim Schalten von P
nach R
und von N
nach
R
spüren Sie gegebenenfalls einen starken
Ruck, durch den das Getriebe jedoch nicht in
Mitleidenschaft gezogen wird.
Fahren Sie nicht schneller als 100 km/h unter
Beachtung der örtlichen Verkehrsvorschriften.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen.
Diese Kontrollleuchte kann auch beim Öffnen
einer Tür aufl euchten.
Sie könnten das Getriebe beschä-
digen:
- wenn Sie gleichzeitig auf Gas-
und Bremspedal treten,
-
wenn Sie bei einem Batterieausfall
den Gangwählhebel gewaltsam
von P
in eine andere Position
stellen.
Manueller Betrieb
)
Stellen Sie den Wählhebel auf M
,
um stufenweise
in vier oder sechs
Gängen zu schalten.
)
Schieben Sie den Hebel zum +
Zeichen, um in den höheren Gang zu schalten.
)
Ziehen Sie den Hebel zum -
Zeichen, um
in den niedrigeren Gang zu schalten.
D
verschwindet aus der Anzei-
ge, statt dessen erscheinen
nacheinander die eingelegten
Gänge im Kombiinstrument.
Bei über- oder untertourigen
Fahren blinkt der gewählte Gang für die
Dauer einiger Sekunden, danach wird
der tatsächlich eingelegte Gang ange-
zeigt. Wenn der Wählhebel nicht auf P
steht, ertönt beim Öffnen der Fah-
rertür oder ca. 45 Sekunden nach
dem Ausschalten der Zündung ein
akustisches Signal in Verbindung
mit einer Meldung.
)
Stellen Sie den Wählhebel
auf P
; das Signal verstummt
und die Meldung verschwindet.
Der Schaltbefehl wird nur ausgeführt,
wenn Fahrzeuggeschwindigkeit und
Motordrehzahl dies zulassen, andern-
falls übernimmt vorübergehend die
Schaltautomatik die Kontrolle.
Fehleranzeige im manuellen
Betrieb
Diese Anzeige erscheint,
wenn ein Gang nicht richtig
eingelegt ist (Wählhebel zwi-
schen zwei Schaltpositionen).
Sie können jederzeit von D
(Automatik-
betrieb) auf M
(manueller Betrieb) um-
schalten.
Im Stand oder bei sehr geringem Tem-
po schaltet das Getriebe automatisch in
den Gang M1
.
Die Programme Sport und Schnee funk-
tionieren nicht bei manuellem Betrieb. Um den Kraftstoffverbrauch bei
längerem Halt mit laufendem Mo-
tor (zum Beispiel im Stau...) zu
begrenzen, stellen Sie den Gang-
wählhebel auf N
und ziehen Sie die
Feststellbremse an.
Page 152 of 336
i
150
FAHRBETRIEB

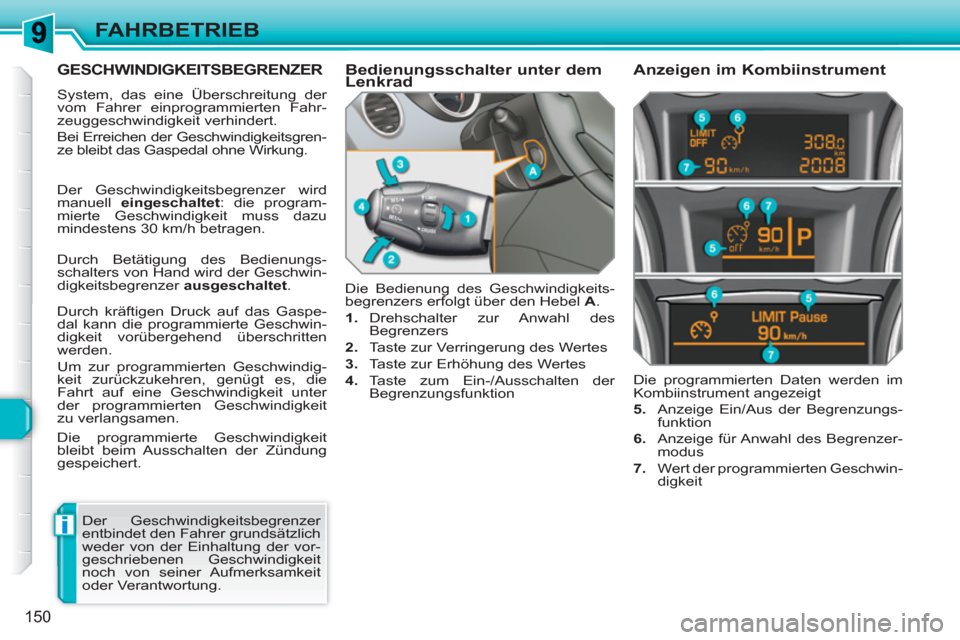

GESCHWINDIGKEITSBEGRENZER
System, das eine Überschreitung der
vom Fahrer einprogrammierten Fahr-
zeuggeschwindigkeit verhindert.
Bei Erreichen der Geschwindigkeitsgren-
ze bleibt das Gaspedal ohne Wirkung.
Die Bedienung des Geschwindigkeits-
begrenzers erfolgt über den Hebel A
.
1.
Drehschalter zur Anwahl des
Begrenzers
2.
Taste zur Verringerung des Wertes
3.
Taste zur Erhöhung des Wertes
4.
Taste zum Ein-/Ausschalten der
Begrenzungsfunktion
Die programmierten Daten werden im
Kombiinstrument angezeigt
5.
Anzeige Ein/Aus der Begrenzungs-
funktion
6.
Anzeige für Anwahl des Begrenzer-
modus
7.
Wert der programmierten Geschwin-
digkeit
Bedienungsschalter unter dem
Lenkrad
Anzeigen im Kombiinstrument
Der Geschwindigkeitsbegrenzer
entbindet den Fahrer grundsätzlich
weder von der Einhaltung der vor-
geschriebenen Geschwindigkeit
noch von seiner Aufmerksamkeit
oder Verantwortung. Der Geschwindigkeitsbegrenzer wird
manuell eingeschaltet
: die program-
mierte Geschwindigkeit muss dazu
mindestens 30 km/h betragen.
Durch Betätigung des Bedienungs-
schalters von Hand wird der Geschwin-
digkeitsbegrenzer ausgeschaltet
.
Durch kräftigen Druck auf das Gaspe-
dal kann die programmierte Geschwin-
digkeit vorübergehend überschritten
werden.
Um zur programmierten Geschwindig-
keit zurückzukehren, genügt es, die
Fahrt auf eine Geschwindigkeit unter
der programmierten Geschwindigkeit
zu verlangsamen.
Die programmierte Geschwindigkeit
bleibt beim Ausschalten der Zündung
gespeichert.

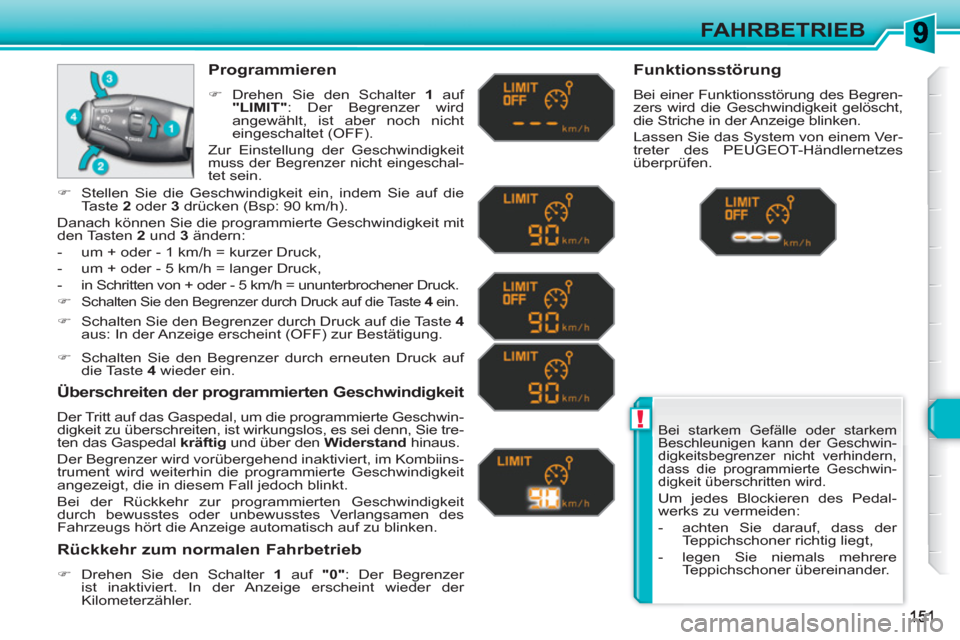

Page 153 of 336
!
FAHRBETRIEB
Bei starkem Gefälle oder starkem
Beschleunigen kann der Geschwin-
digkeitsbegrenzer nicht verhindern,
dass die programmierte Geschwin-
digkeit überschritten wird.
Um jedes Blockieren des Pedal-
werks zu vermeiden:
- achten Sie darauf, dass der
Teppichschoner richtig liegt,
- legen Sie niemals mehrere
Teppichschoner übereinander.
Programmieren
)
Drehen Sie den Schalter 1
auf
"LIMIT"
: Der Begrenzer wird
angewählt, ist aber noch nicht
eingeschaltet (OFF).
Zur Einstellung der Geschwindigkeit
muss der Begrenzer nicht eingeschal-tet sein.
Überschreiten der programmierten Geschwindigkeit
Der Tritt auf das Gaspedal, um die programmierte Geschwin-
digkeit zu überschreiten, ist wirkungslos, es sei denn, Sie tre-
ten das Gaspedal kräftig
und über den Widerstand
hinaus.
Der Begrenzer wird vorübergehend inaktiviert, im Kombiins-
trument wird weiterhin die programmierte Geschwindigkeit
angezeigt, die in diesem Fall jedoch blinkt.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb
)
Drehen Sie den Schalter 1
auf "0"
: Der Begrenzer
ist inaktiviert. In der Anzeige erscheint wieder der
Kilometerzähler.
Funktionsstörung
Bei einer Funktionsstörung des Begren-
zers wird die Geschwindigkeit gelöscht,
die Striche in der Anzeige blinken.
Lassen Sie das System von einem Ver-
treter des PEUGEOT-Händlernetzes
überprüfen.
)
Schalten Sie den Begrenzer durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.
)
Schalten Sie den Begrenzer durch erneuten Druck auf
die Taste 4
wieder ein.
)
Stellen Sie die Geschwindigkeit ein, indem Sie auf die
Taste 2
oder 3
drücken (Bsp: 90 km/h).
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten 2
und 3
ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbrochener Druck.
)
Schalten Sie den Begrenzer durch Druck auf die Taste 4
ein.
Page 154 of 336
i
152
FAHRBETRIEB

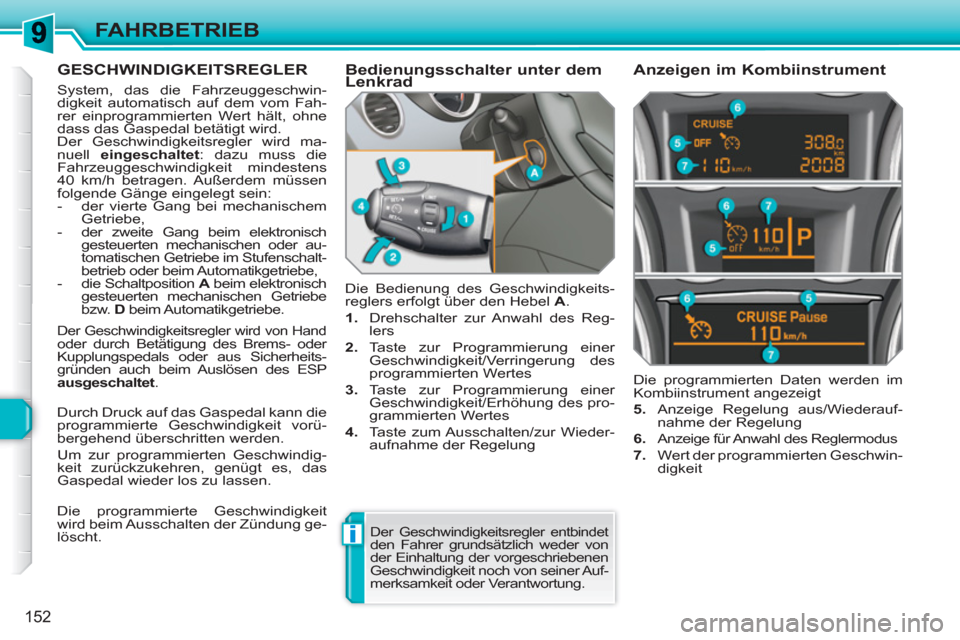

GESCHWINDIGKEITSREGLER
System, das die Fahrzeuggeschwin-
digkeit automatisch auf dem vom Fah-
rer einprogrammierten Wert hält, ohne
dass das Gaspedal betätigt wird.
Der Geschwindigkeitsregler wird ma-
nuell eingeschaltet
: dazu muss die
Fahrzeuggeschwindigkeit mindestens
40 km/h betragen. Außerdem müssen
folgende Gänge eingelegt sein:
- der vierte Gang bei mechanischem
Getriebe,
- der zweite Gang beim elektronisch
gesteuerten mechanischen oder au-
tomatischen Getriebe im Stufenschalt-
betrieb oder beim Automatikgetriebe,
- die Schaltposition A
beim elektronisch
gesteuerten mechanischen Getriebe
bzw. D
beim Automatikgetriebe. Die Bedienung des Geschwindigkeits-
reglers erfolgt über den Hebel A
.
1.
Drehschalter zur Anwahl des Reg-
lers
2.
Taste zur Programmierung einer
Geschwindigkeit/Verringerung des
programmierten Wertes
3.
Taste zur Programmierung einer
Geschwindigkeit/Erhöhung des pro-
grammierten Wertes
4.
Taste zum Ausschalten/zur Wieder-
aufnahme der Regelung Die programmierten Daten werden im
Kombiinstrument angezeigt
5.
Anzeige Regelung aus/Wiederauf-
nahme der Regelung
6.
Anzeige für Anwahl des Reglermodus
7.
Wert der programmierten Geschwin-
digkeit
Bedienungsschalter unter dem
Lenkrad
Anzeigen im Kombiinstrument
Der Geschwindigkeitsregler entbindet den Fahrer grundsätzlich weder von
der Einhaltung der vorgeschriebenen
Geschwindigkeit noch von seiner Auf-
merksamkeit oder Verantwortung.
Der Geschwindigkeitsregler wird von Hand oder durch Betätigung des Brems- oder
Kupplungspedals oder aus Sicherheits-
gründen auch beim Auslösen des ESP
ausgeschaltet
.
Durch Druck auf das Gaspedal kann die
programmierte Geschwindigkeit vorü-
bergehend überschritten werden.
Um zur programmierten Geschwindig-
keit zurückzukehren, genügt es, das
Gaspedal wieder los zu lassen.
Die programmierte Geschwindigkeit
wird beim Ausschalten der Zündung ge-
löscht.
Page 155 of 336
!
FAHRBETRIEB
Besondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung
der programmierten Geschwindig-
keit ununterbrochen drücken: die
Geschwindigkeit kann sich in die-
sem Fall sehr schnell ändern.
Benutzen Sie den Geschwindig-
keitsregler nicht auf rutschiger
Fahrbahn oder in dichtem Verkehr.
Bei starkem Gefälle kann der Ge-
schwindigkeitsregler nicht verhindern,
dass die programmierte Geschwin-
digkeit überschritten wird.
Um jedes Blockieren des
Pedalwerks zu vermeiden:
- achten Sie darauf, dass der
Teppichschoner richtig liegt,
- legen Sie niemals mehrere
Teppichschoner übereinander.

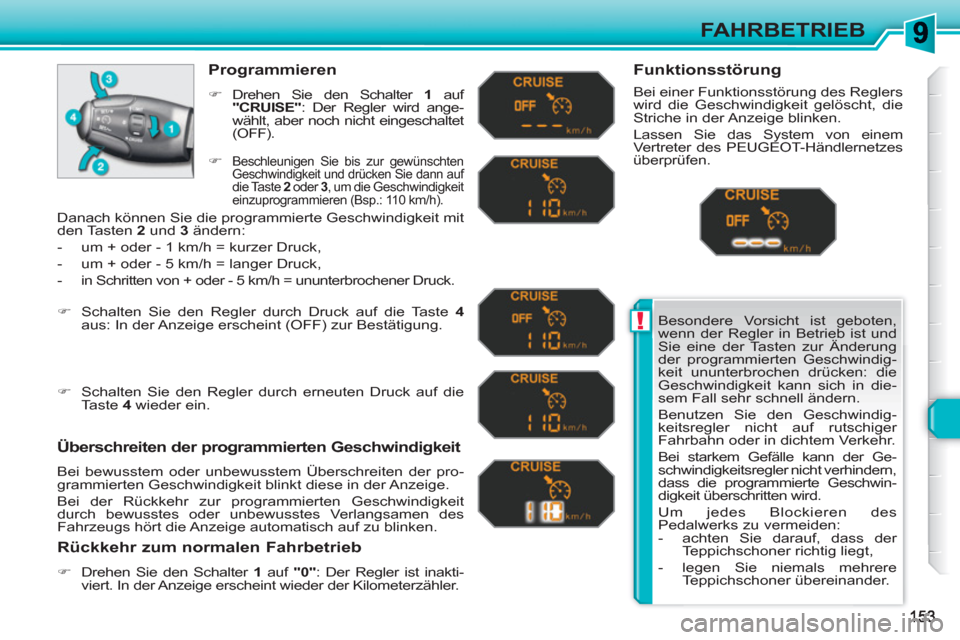

Programmieren
)
Drehen Sie den Schalter 1
auf
"CRUISE"
: Der Regler wird ange-
wählt, aber noch nicht eingeschaltet
(OFF).
Überschreiten der programmierten Geschwindigkeit
Bei bewusstem oder unbewusstem Überschreiten der pro-
grammierten Geschwindigkeit blinkt diese in der Anzeige.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb
)
Drehen Sie den Schalter 1
auf "0"
: Der Regler ist inakti-
viert. In der Anzeige erscheint wieder der Kilometerzähler.
Funktionsstörung
Bei einer Funktionsstörung des Reglers
wird die Geschwindigkeit gelöscht, die
Striche in der Anzeige blinken.
Lassen Sie das System von einem
Vertreter des PEUGEOT-Händlernetzes
überprüfen.
)
Beschleunigen Sie bis zur gewünschten Geschwindigkeit und drücken Sie dann auf die Taste 2
oder 3
, um die Geschwindigkeit
einzuprogrammieren (Bsp.: 110 km/h).
)
Schalten Sie den Regler durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.
)
Schalten Sie den Regler durch erneuten Druck auf die
Taste 4
wieder ein.
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten 2
und 3
ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbrochener Druck.
Page 156 of 336
!
154
FAHRBETRIEB

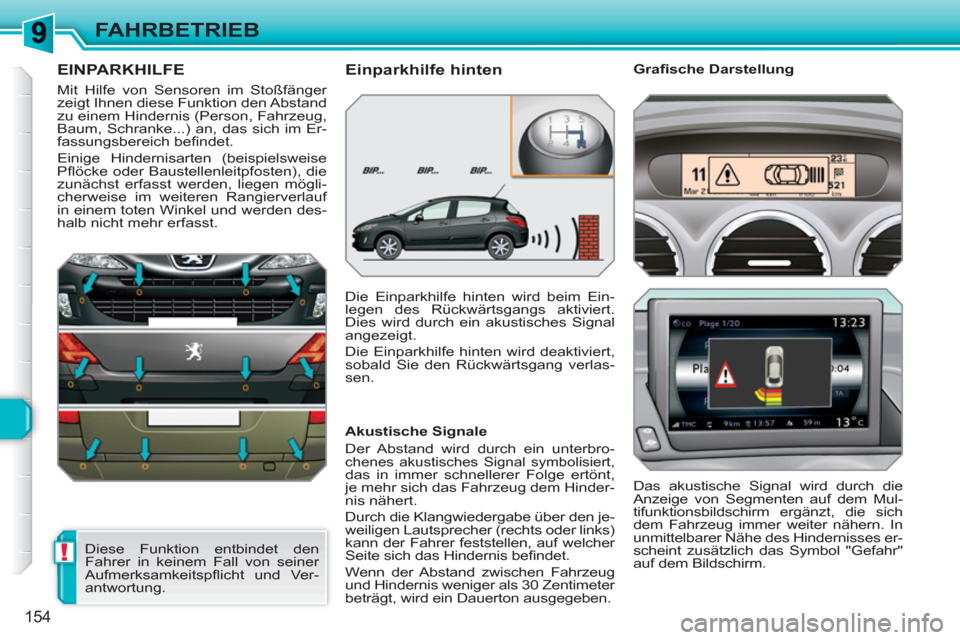

EINPARKHILFE
Mit Hilfe von Sensoren im Stoßfänger
zeigt Ihnen diese Funktion den Abstand
zu einem Hindernis (Person, Fahrzeug,
Baum, Schranke...) an, das sich im Er-
fassungsbereich befi ndet.
Einige Hindernisarten (beispielsweise
Pfl öcke oder Baustellenleitpfosten), die
zunächst erfasst werden, liegen mögli-
cherweise im weiteren Rangierverlauf
in einem toten Winkel und werden des-
halb nicht mehr erfasst.
Diese Funktion entbindet den
Fahrer in keinem Fall von seiner
Aufmerksamkeitspfl icht und Ver-
antwortung.
Einparkhilfe hinten
Die Einparkhilfe hinten wird beim Ein-
legen des Rückwärtsgangs aktiviert.
Dies wird durch ein akustisches Signal
angezeigt.
Die Einparkhilfe hinten wird deaktiviert,
sobald Sie den Rückwärtsgang verlas-
sen.
Akustische Signale
Der Abstand wird durch ein unterbro-
chenes akustisches Signal symbolisiert, das in immer schnellerer Folge ertönt,
je mehr sich das Fahrzeug dem Hinder-
nis nähert.
Durch die Klangwiedergabe über den je-
weiligen Lautsprecher (rechts oder links)
kann der Fahrer feststellen, auf welcher
Seite sich das Hindernis befi ndet.
Wenn der Abstand zwischen Fahrzeug
und Hindernis weniger als 30 Zentimeter
beträgt, wird ein Dauerton ausgegeben.
Das akustische Signal wird durch die
Anzeige von Segmenten auf dem Mul-
tifunktionsbildschirm ergänzt, die sich
dem Fahrzeug immer weiter nähern. In
unmittelbarer Nähe des Hindernisses er-
scheint zusätzlich das Symbol "Gefahr"
auf dem Bildschirm.
Grafi sche Darstellung
Page 157 of 336
ii
155
FAHRBETRIEB

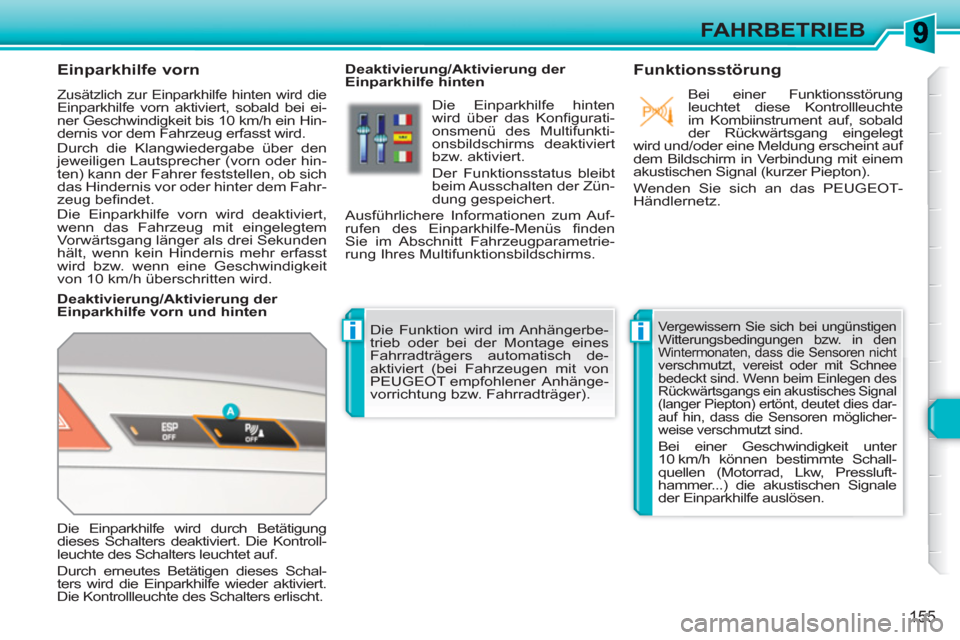

Einparkhilfe vorn
Zusätzlich zur Einparkhilfe hinten wird die Einparkhilfe vorn aktiviert, sobald bei ei-
ner Geschwindigkeit bis 10 km/h ein Hin-
dernis vor dem Fahrzeug erfasst wird.
Durch die Klangwiedergabe über den
jeweiligen Lautsprecher (vorn oder hin-
ten) kann der Fahrer feststellen, ob sich
das Hindernis vor oder hinter dem Fahr-
zeug befi ndet.
Die Einparkhilfe vorn wird deaktiviert,
wenn das Fahrzeug mit eingelegtem
Vorwärtsgang länger als drei Sekunden
hält, wenn kein Hindernis mehr erfasst
wird bzw. wenn eine Geschwindigkeit
von 10 km/h überschritten wird.
Deaktivierung/Aktivierung der
Einparkhilfe vorn und hinten
Deaktivierung/Aktivierung der
Einparkhilfe hinten
Die Funktion wird im Anhängerbe-
trieb oder bei der Montage eines
Fahrradträgers automatisch de-
aktiviert (bei Fahrzeugen mit von
PEUGEOT empfohlener Anhänge-
vorrichtung bzw. Fahrradträger).
Funktionsstörung
Vergewissern Sie sich bei ungünstigen
Witterungsbedingungen bzw. in den
Wintermonaten, dass die Sensoren nicht verschmutzt, vereist oder mit Schnee
bedeckt sind. Wenn beim Einlegen des
Rückwärtsgangs ein akustisches Signal
(langer Piepton) ertönt, deutet dies dar-
auf hin, dass die Sensoren möglicher-
weise verschmutzt sind.
Bei einer Geschwindigkeit unter
10 km/h können bestimmte Schall-
quellen (Motorrad, Lkw, Pressluft-
hammer...) die akustischen Signale
der Einparkhilfe auslösen.
Die Einparkhilfe wird durch Betätigung
dieses Schalters deaktiviert. Die Kontroll-
leuchte des Schalters leuchtet auf.
Durch erneutes Betätigen dieses Schal-
ters wird die Einparkhilfe wieder aktiviert.
Die Kontrollleuchte des Schalters erlischt.
Die Einparkhilfe hinten
wird über das Konfi gurati-
onsmenü des Multifunkti-
onsbildschirms deaktiviert
bzw. aktiviert.
Der Funktionsstatus bleibt
beim Ausschalten der Zün-
dung gespeichert.
Ausführlichere Informationen zum Auf-
rufen des Einparkhilfe-Menüs fi nden
Sie im Abschnitt Fahrzeugparametrie-
rung Ihres Multifunktionsbildschirms.
Bei einer Funktionsstörung
leuchtet diese Kontrollleuchte
im Kombiinstrument auf, sobald
der Rückwärtsgang eingelegt
wird und/oder eine Meldung erscheint auf
dem Bildschirm in Verbindung mit einem
akustischen Signal (kurzer Piepton).
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Page 158 of 336
1
156
KONTROLLEN

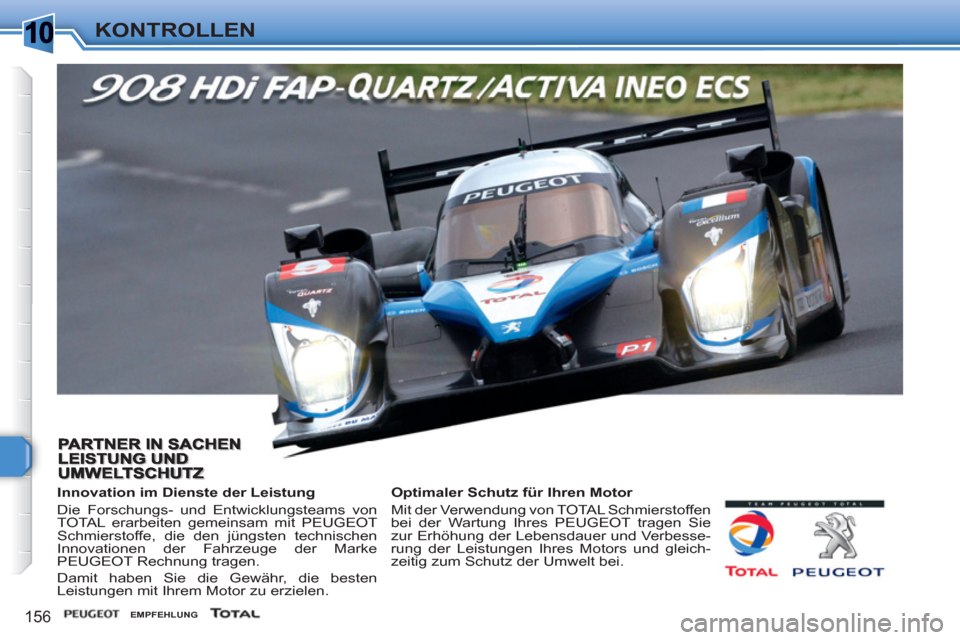

Optimaler Schutz für Ihren Motor
Mit der Verwendung von TOTAL Schmierstoffen
bei der Wartung Ihres PEUGEOT tragen Sie
zur Erhöhung der Lebensdauer und Verbesse-
rung der Leistungen Ihres Motors und gleich-
zeitig zum Schutz der Umwelt bei.
Innovation im Dienste der Leistung
Die Forschungs- und Entwicklungsteams von
TOTAL erarbeiten gemeinsam mit PEUGEOT
Schmierstoffe, die den jüngsten technischen
Innovationen der Fahrzeuge der Marke
PEUGEOT Rechnung tragen.
Damit haben Sie die Gewähr, die besten
Leistungen mit Ihrem Motor zu erzielen.
EMPFEHLUNG
Page 159 of 336
10
i
!
157
KONTROLLEN

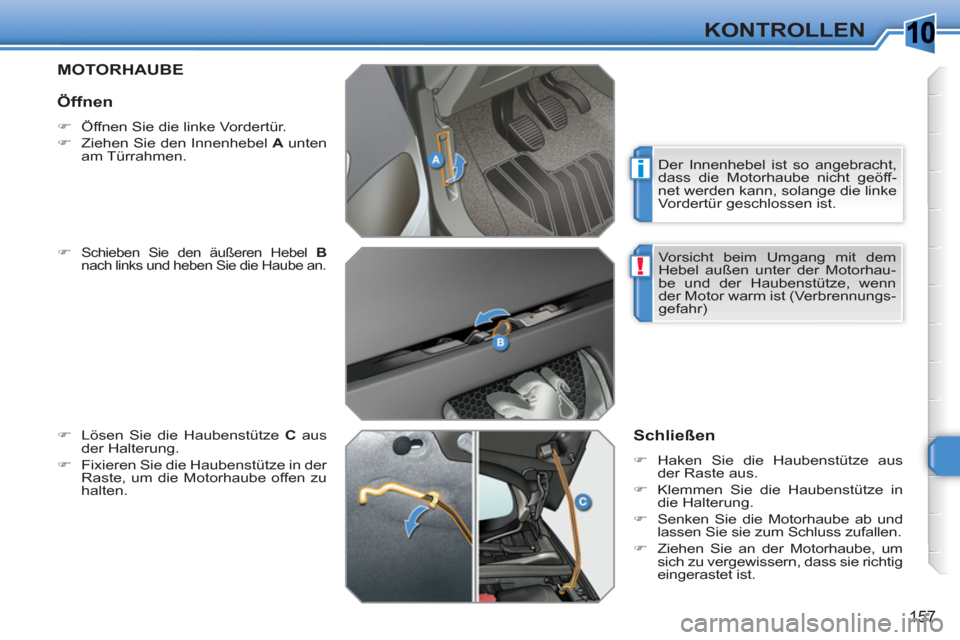

MOTORHAUBE
)
Schieben Sie den äußeren Hebel B
nach links und heben Sie die Haube an.
)
Lösen Sie die Haubenstütze C
aus
der Halterung.
)
Fixieren Sie die Haubenstütze in der
Raste, um die Motorhaube offen zu
halten.
Schließen
)
Haken Sie die Haubenstütze aus
der Raste aus.
)
Klemmen Sie die Haubenstütze in
die Halterung.
)
Senken Sie die Motorhaube ab und
lassen Sie sie zum Schluss zufallen.
)
Ziehen Sie an der Motorhaube, um
sich zu vergewissern, dass sie richtig
eingerastet ist.
Öffnen
)
Öffnen Sie die linke Vordertür.
)
Ziehen Sie den Innenhebel A
unten
am Türrahmen.
Der Innenhebel ist so angebracht,
dass die Motorhaube nicht geöff-
net werden kann, solange die linke
Vordertür geschlossen ist.
Vorsicht beim Umgang mit dem
Hebel außen unter der Motorhau-
be und der Haubenstütze, wenn
der Motor warm ist (Verbrennungs-
gefahr)
Page 160 of 336
1
i
158
KONTROLLEN

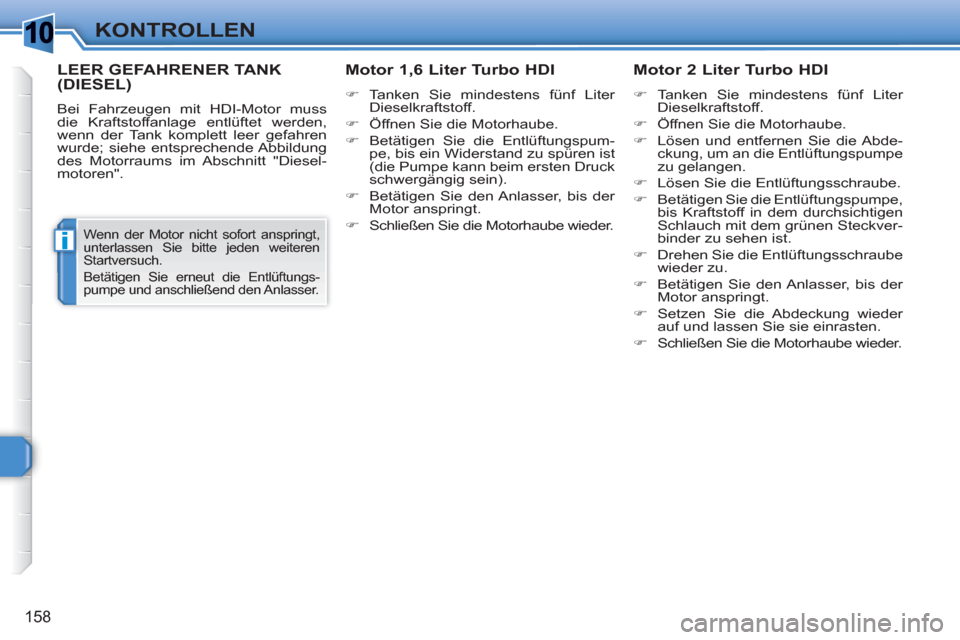

LEER GEFAHRENER TANK(DIESEL)
Bei Fahrzeugen mit HDI-Motor muss
die Kraftstoffanlage entlüftet werden,
wenn der Tank komplett leer gefahren
wurde; siehe entsprechende Abbildung
des Motorraums im Abschnitt "Diesel-
motoren".
Motor 1,6 Liter Turbo HDI
)
Tanken Sie mindestens fünf Liter
Dieselkraftstoff.
)
Öffnen Sie die Motorhaube.
)
Betätigen Sie die Entlüftungspum-
pe, bis ein Widerstand zu spüren ist
(die Pumpe kann beim ersten Druck
schwergängig sein).
)
Betätigen Sie den Anlasser, bis der
Motor anspringt.
)
Schließen Sie die Motorhaube wieder.
Motor 2 Liter Turbo HDI
)
Tanken Sie mindestens fünf Liter
Dieselkraftstoff.
)
Öffnen Sie die Motorhaube.
)
Lösen und entfernen Sie die Abde-
ckung, um an die Entlüftungspumpe
zu gelangen.
)
Lösen Sie die Entlüftungsschraube.
)
Betätigen Sie die Entlüftungspumpe,
bis Kraftstoff in dem durchsichtigen
Schlauch mit dem grünen Steckver-
binder zu sehen ist.
)
Drehen Sie die Entlüftungsschraube
wieder zu.
)
Betätigen Sie den Anlasser, bis der
Motor anspringt.
)
Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.
)
Schließen Sie die Motorhaube wieder.
Wenn der Motor nicht sofort anspringt,
unterlassen Sie bitte jeden weiteren
Startversuch.
Betätigen Sie erneut die Entlüftungs-
pumpe und anschließend den Anlasser.
