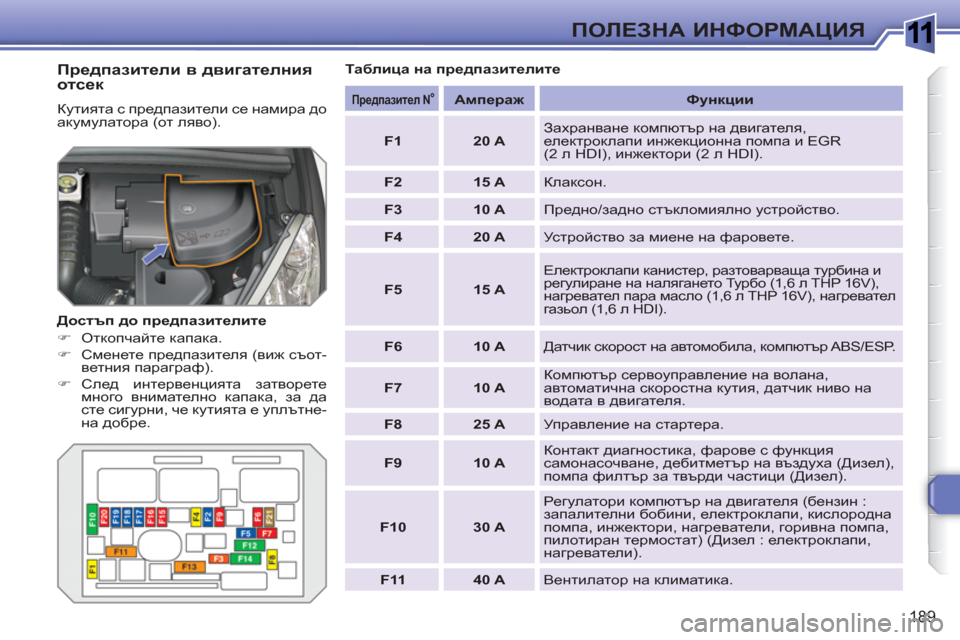

Предпазители в двигателния
отсек
Кутията с предпазители се намира до
акумулатора (от ляво).
Достъп до предпазителите
)
Откопчайте капака.
)
Сменете предпазителя (виж съот-
ветния параграф).
)
След интервенцията затворете
много внимателно капака, за да
сте сигурни, че кутията е уплътне-
на добре.
Таблица на предпазителите
Предпазител N°
Ампераж
Функции
F1
20 A
Захранване компютър на двигателя,
електроклапи инжекционна помпа и EGR
(2 л HDI), инжектори (2 л HDI).
F2
15 A
Клаксон.
F3
10 A
Предно/задно стъкломиялно устройство.
F4
20 A
Устройство за миене на фаровете.
F5
15 A
Електроклапи канистер, разтоварваща турбина и
регулиране на налягането Турбо (1,6 л THP 16V),
нагревател пара масло (1,6 л THP 16V), нагревател
газьол (1,6 л HDI).
F6
10 A
Датчик скорост на автомобила, компютър ABS/ESP.
F7
10 A
Компютър сервоуправление на волана,
автоматична скоростна кутия, датчик ниво на
водата в двигателя.
F8
25 A
Управление на стартера.
F9
10 A
Контакт диагностика, фарове с функция
самонасочване, дебитметър на въздуха (Дизел),
помпа филтър за твърди частици (Дизел).
F10
30 A
Регулатори компютър на двигателя (бензин :
запалителни бобини, електроклапи
, кислородна
помпа, инжектори, нагреватели, горивна помпа,
пилотиран термостат) (Дизел : електроклапи,
нагреватели).
F11
40 A
Вентилатор на климатика.

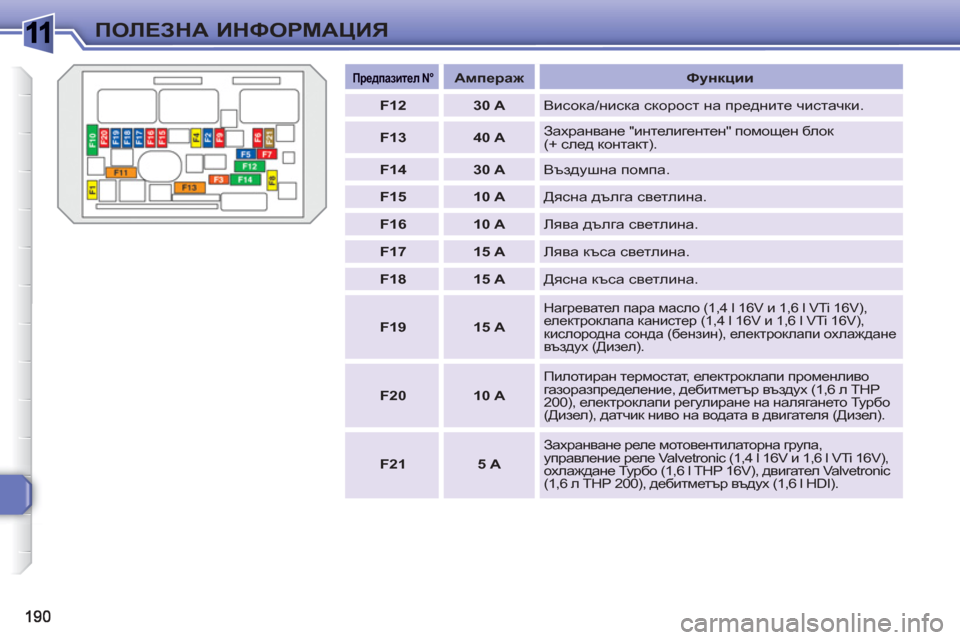

Page 192 of 336
1ПОЛЕЗНА ИНФОРМАЦИЯ
Предпазител N°
Ампераж
Функции
F12
30 A
Висока/ниска скорост на предните чистачки.
F13
40 A
Захранване "интелигентен" помощен бл ок
(+ след контакт).
F14
30 A
Въздушна помпа.
F15
10 A
Дясна дълга светлина.
F16
10 A
Лява дълга светлина.
F17
15 A
Лява къса светлина.
F18
15 A
Дясна къса светлина.
F19
15 A
Нагревател пара масло (1,4 l 16V и 1,6 l VTi 16V),
електроклапа канистер (1,4 l 16V и 1,6 l VTi 16V),
кислородна сонда (бензин), електроклапи охлаждане
въздух (Дизел).
F20
10 A
Пилотиран термостат, електроклапи променливо
газоразпределение, дебитметър въздух (1,6 л THP
200), електроклапи регулиране на налягането Турбо
(Дизел), датчик ниво на водата в двигателя (Дизел).
F21
5 A
Захранване реле мотовентилаторна група,
управление реле Valvetronic (1,4 l 16V и 1,6 l VTi 16V),
охлаждане Турбо (1,6 l THP 16V), двигател Valvetronic
(1,6 л ТНР 200), дебитметър въдух (1,6 l HDI).
Page 193 of 336
1
191
ПОЛЕЗНА ИНФОРМАЦИЯ

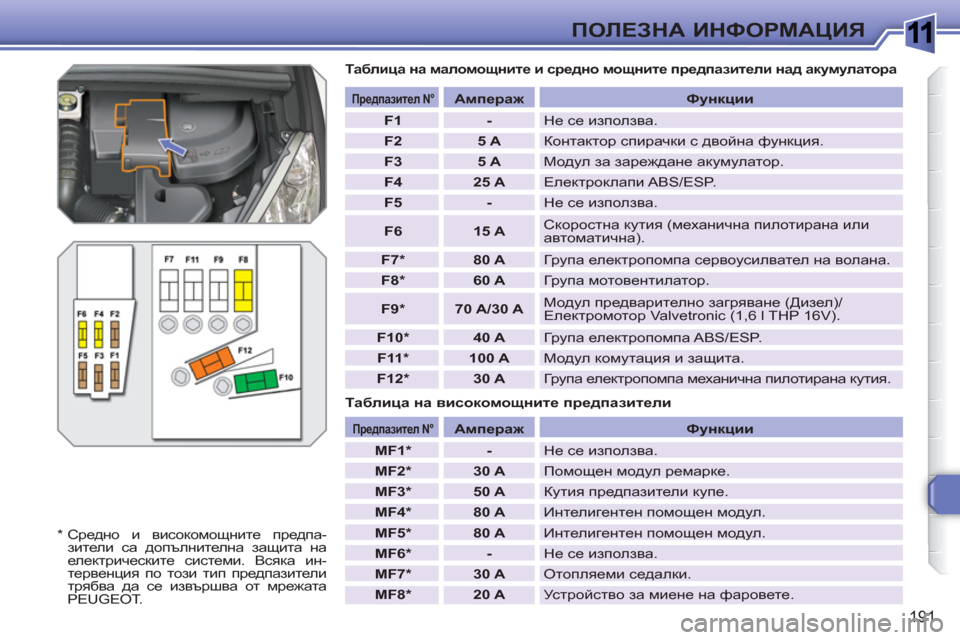

Таблица на маломощните и средно мощните предпазители над акумулатора
Таблица на високомощните предпазители
Предпазител N°
Ампераж
Функции
F1
-
Не се използва.
F2
5 A
Контактор спирачки с двойна функция.
F3
5 A
Модул за зареждане акумулатор.
F4
25 A
Електроклапи ABS/ESP.
F5
-
Не се използва.
F6
15 A
Скоростна кутия (механична пилотирана или
автоматична).
F7 *
80 A
Група електропомпа сервоусилвател на волана.
F8 *
60 A
Група мотовентилатор.
F9 *
70 A/30 A
Модул предварително загряване (Дизел)/
Електромотор Valvetronic (1,6 l THP 16V).
F10 *
40 A
Група електропомпа ABS/ESP.
F11 *
100 A
Модул комутация и защита.
F12 *
30 A
Група електропомпа механична пилотирана кутия.
Предпазител N°
Ампераж
Функции
MF1 *
-
Не се използва.
MF2 *
30 A
Помощен модул ремарке.
MF3 *
50 A
Кутия предпазители купе.
MF4 *
80 A
Интелигентен помощен модул.
MF5 *
80 A
Интелигентен помощен модул.
MF6 *
-
Не се използва.
MF7 *
30 A
Отопляеми седалки.
MF8 *
20 A
Устройство за миене на фаровете
.
*
Средно и високомощните предпа-
зители са допълнителна защита на
електрическите системи. Всяка ин-
тервенция по този тип предпазители
трябва да се извършва от мрежата
PEUGEOT.
Page 194 of 336
1
i
192
ПОЛЕЗНА ИНФОРМАЦИЯ

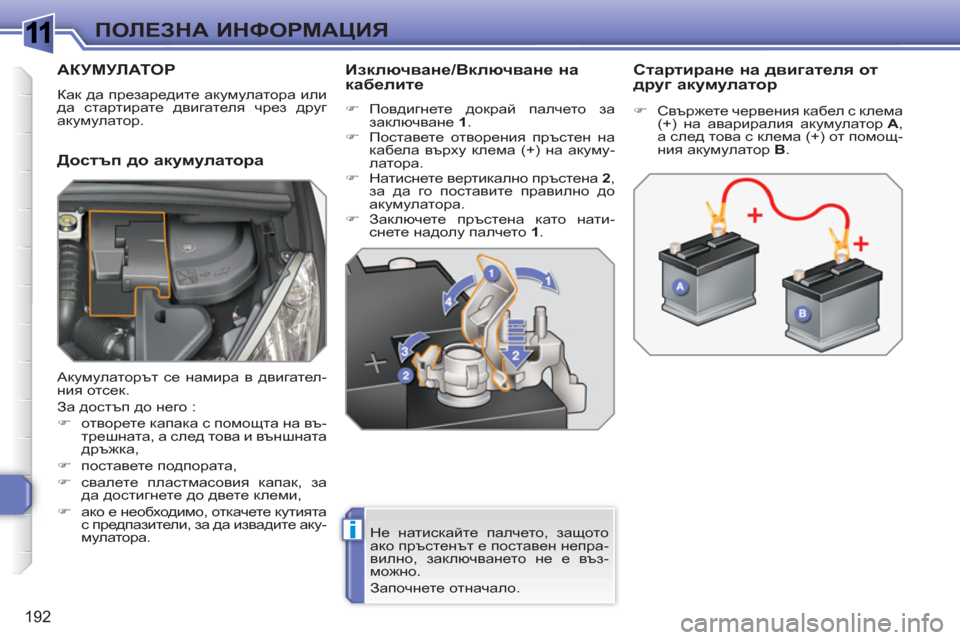

АКУМУЛАТОР
Как да презаредите акумулатора или
да стартирате двигателя чрез друг
акумулатор.
Достъп до акумулатора
Изключване/Включване на
кабелите
)
Повдигнете докрай палчето за
заключване 1
.
)
Поставете отворения пръстен на
кабела върху клема (+) на акуму-
латора.
)
Натиснете вертикално пръстена 2
,
за да го поставите правилно до
акумулатора.
)
Заключете пръстена като нати-
снете надолу палчето 1
.
Стартиране на двигателя от
друг акумулатор
Не натискайте палчето, защото
ако пръстенът е поставен непра-
вилно, заключването не е въз-
можно.
Започнете отначало.
)
Свържете червения кабел с клема
(+) на авариралия акумулатор А
,
а след това с клема (+) от помощ-
ния акумулатор В
.
Акумулаторът се намира в двигател-
ния отсек.
За достъп до него
:
)
отворете капака с помощта на въ-
трешната, а след това и външната
дръжка,
)
поставете подпората,
)
свалете пластмасовия капак, за
да достигнете до двете клеми,
)
ако е необходимо, откачете кутията
с предпазители, за да извадите аку-
мулатора.
Page 195 of 336
1
!
i
193
ПОЛЕЗНА ИНФОРМАЦИЯ
Не откачайте клемите при работещ
двигател.
Не зареждайте акумулатора без
предварително да сте откачили
клемите.
Не стартирайте двигателя чрез
бутане на автомобила, ако той е
оборудван с механична пилоти-
рана 6-степенна скоростна кутия.
Акумулаторите съдържат вредни вещества като сярна киселина
и олово. Те трябва да бъдат от-
странявани съобразно законови-
те изисквания и в никакъв случай
не трябва да се изхвърлят заед-
но с битовите отпадъци.
Изхвърляйте употребените аку-
мулатори в специално пригодени
за целта пунктове.
Препоръчва се, при спиране на
автомобила от движение за пове
-
че от един месец, акумулаторът
да се сваля.
Преди да изключите
акумулатора
След като прекъснете контакта
изчакайте две минути.
Затворете стъклата и вратите.
След включване на акумулатора
След всяко монтиране на аку-
мулатора, включете на контакт
и изчакайте една минута преди
да стартирате двигателя, така
че електронните системи да се
синхронизират. Ако след тази ма-
нипулация установите леки сму-
щения, обърнете се към мрежата
PEUGEOT.
С помощта на съответния раздел в
експлоатационната книжка, тряб-
ва да препрограмирате сами :
- ключа с дистанционно упра-
вление,
- щората на панорамния покрив,
- навигационната система GPS.

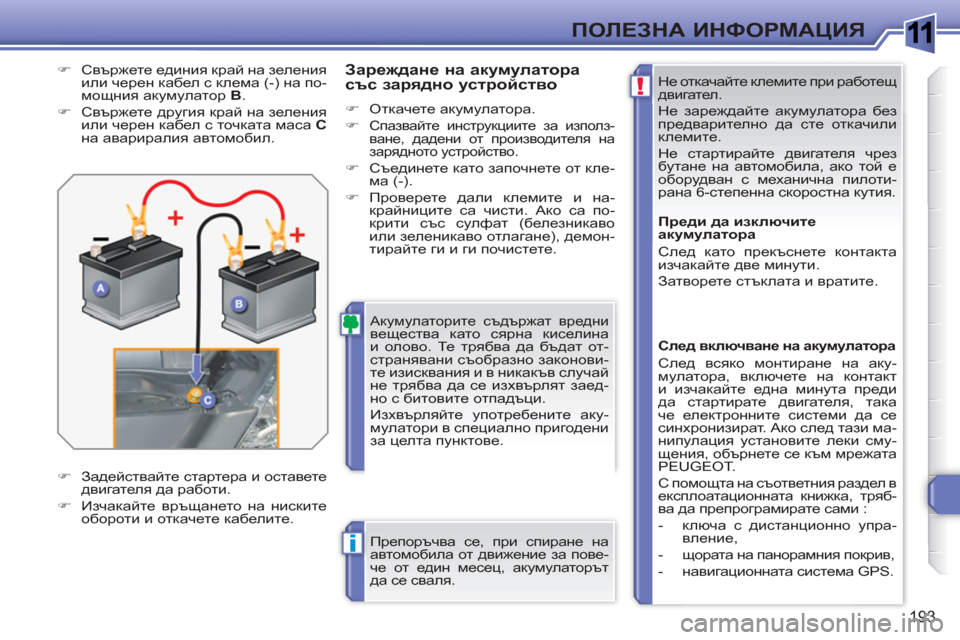

Зареждане на акумулатора
със зарядно устройство
)
Откачете акумулатора.
)
Спазвайте инструкциите за използ-
ване, дадени от производителя на
зарядното устройство
.
)
Съединете като започнете от кле-
ма (-).
)
Проверете дали клемите и на-
крайниците са чисти. Ако са по-
крити със сулфат (белезникаво
или зеленикаво отлагане), демон-
тирайте ги и ги почистете.
)
Свържете единия край на зеления
или черен кабел с клема (-) на по-
мощния акумулатор В
.
)
Свържете другия край на зеления
или черен кабел с точката маса С
на авариралия автомобил.
)
Задействайте стартера и оставете
двигателя да работи.
)
Изчакайте връщането на ниските
обороти и откачете кабелите.
Page 196 of 336
1
!
i
194
ПОЛЕЗНА ИНФОРМАЦИЯ
При изтощен акумулатор, запал-
ването на двигателя е невъзможно
(вижте съответния параграф). Ако в този момент се води теле-
фонен разговор :
- той може да продължи 10 минути
използвайки функцията "сво-
бодни ръце" на вашата система
WIP Sound,
- той може да продължи 10 минути със системата WIP Nav или WIP Com 3D,
след което ще бъде прехвърлен към
Вашия телефон, в зависимост от
модела му.
Система, която управлява продъл-
жителността на използване на някои
функции, с цел поддържане на доста-
тъчно енергия в акумулатора.
След спиране на двигателя, можете
да използвате за общо и максимум
30 минути функции като аудио и те-
лематичната система, чистачките,
късите светлини, плафоните...
Излизане от режима
Тез и функции ще бъдат активирани
отново автоматично при следващото
използване на автомобила.
)
За да използвате веднага тези
функции, стартирайте двигателя
и го оставете да работи :
- по-малко от 10 минути, оборуд-
ването ще може да се използва
около 5 минути,
- повече от 10 минути, оборудва-
нето ще бъде на
разположение
около 30 минути.
Влизане в режима
След като изминат тридесетте минути, на дисплея се появява съобщение за
влизане в икономичен режим и функ-
циите остават в режим покой.

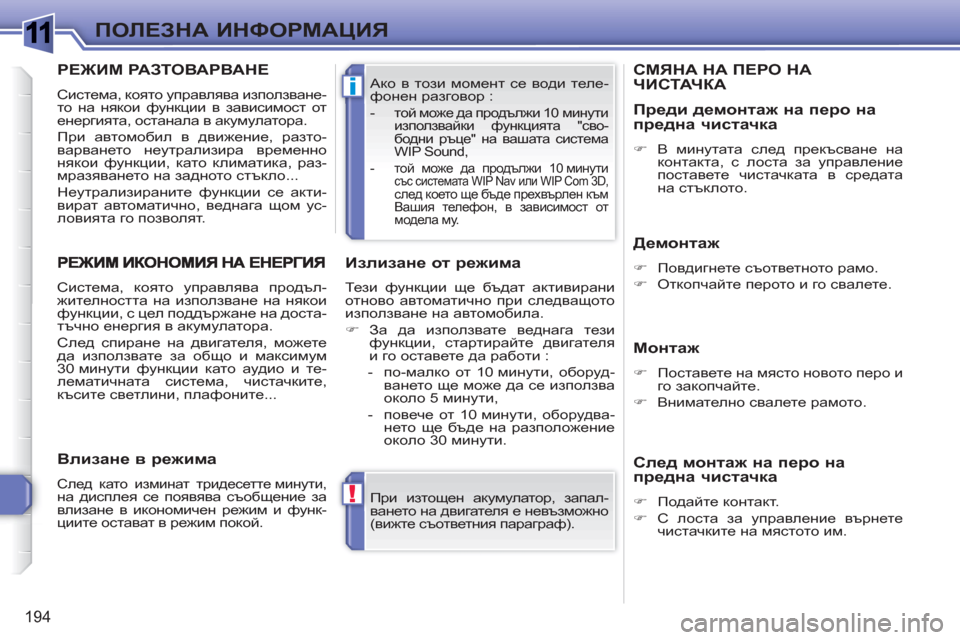

СМЯНА НА ПЕРО НА ЧИСТАЧКА
Демонтаж
)
Повдигнете съответното рамо.
)
Откопчайте перото и го свалете.
Монтаж
)
Поставете на място новото перо и
го закопчайте.
)
Внимателно свалете рамото.
Преди демонтаж на перо на
предна чистачка
)
В минутата след прекъсване на
контакта, с лоста за управление
поставете чистачката в средата
на стъклото.
След монтаж на перо на
предна чистачка
)
Подайте контакт.
)
С лоста за управление върнете
чистачките на мястото им.
РЕЖИМ РАЗТОВАРВАНЕ
Система, която управлява използване-
то на някои функции в зависимост от
енергията, останала в акумулатора.
При автомобил в движение, разто-
варването неутрализира временно
някои функции, като климатика, раз-
мразяването на задното стъкло...
Неутрализираните функции се акти-
вират автоматично, веднага щом ус-
ловията го позволят.
Page 197 of 336
1
!i
195
ПОЛЕЗНА ИНФОРМАЦИЯ
ТЕГЛЕНЕ НА АВТОМОБИЛА
Достъп до инструментите
Теглене на вашия автомобил
)
Откопчайте капачето в предната
броня като натиснете долната му
част.
)
Завийте халката докрай.
)
Монтирайте твърдата връзка.
)
Включете аварийните светлини
на тегления автомобил.
)
Откопчайте капачето в задната
броня като натиснете долната му
част.
)
Завийте халката докрай.
)
Монтирайте твърдата връзка.
)
Включете
аварийните светлини
на тегления автомобил.
Теглене на друг автомобил
Халката за теглене се намира под
пода на багажника.
За достъп до нея :
)
отворете багажника,
)
повдигнете пода,
)
закрепете го с помощта на въжето
и куката в кората,
)
извадете кутията от полиестер,
)
извадете халката от кутията.
При теглене с четирите колела
на земята
, винаги използвайте
твърда връзка.
При теглене с две колела на земя-
та, използвайте професионално
устройство за повдигане.
При теглене на автомобил с из-
ключен двигател, сервоусилва-
телят на спирачките и волана не
действа.
)
Поставете скоростния лост на
неутрално положение ( N
за меха-
ничната пилотирана или автома-
тичната скоростна кутия).
Неспазването на това изис-
кване може да предизвика
повреда в някои части на
спирачната система и липса
на сервоусилване на спирач-
ките.
Как да теглите Вашия или друг авто-
мобил с помощта на подвижния ме-
ханизъм.
Page 198 of 336
1
!i
196
ПОЛЕЗНА ИНФОРМАЦИЯ
ТЕГЛЕНЕ НА АВТОМОБИЛА
Как да теглите Вашия или
друг автомобил с помощта
на подвижния механизъм.
Достъп до инструментите
Теглене на Вашия автомобил
)
Откопчайте капачето в предната
броня като натиснете лявата му
част.
)
Завийте халката докрай.
)
Монтирайте твърдата връзка.
)
Включете аварийните светлини
на тегления автомобил.
)
Откопчайте капачето в задната
броня като натиснете лявата му
част.
)
Завийте халката докрай.
)
Монтирайте твърдата връзка.
)
Включете
аварийните светлини
на тегления автомобил.
Теглене на друг автомобил
Халката за теглене се намира в лявата
гарнитура на багажника.
За достъп до нея :
)
отворете багажника,
)
отворете капака за достъп до ля-
вата гарнитура,
)
откачете ключа за демонтиране
на колело от мястото му,
)
извадете халката от същото място.
При теглене с четирите колела
на земята, винаги използвайте
твърда връзка.
При теглене с две колела на земя-
та, използвайте професионално
устройство за повдигане.
При теглене на автомобил с из-
ключен двигател, сервоусилва-
телят на спирачките и волана не
действа.
)
Поставете скоростния лост на
неутрално положение ( N
за ме-
ханичната пилотирана или авто-
матичната скоростна кутия).
Неспазването на това изисква-
не може да предизвика повре-
да в някои части на спирачната
система и липса на сервоусил-
ване на спирачките.
Page 199 of 336
1
i
i
!
197
ПОЛЕЗНА ИНФОРМАЦИЯ
ТЕГЛЕНЕ НА РЕМАРКЕ, НА КАРАВАНА...
Вашият автомобил е пригоден изклю-
чително за превоз на хора и техния
багаж, но може да бъде използван и
за теглене на ремарке.
Съвети за управление
Тъй като вентилаторът се задейства с елек-
тричество, неговият капацитет на охлажда-
не не зависи от режима на двигателя.
)
За да понижите режима на двига-
теля, намалете скоростта.
Максимално допустимият товар при
продължително изкачване зависи от
степента на наклона и от външната
температура.
При всички случаи трябва внимателно да
следите температурата на охлаждащата
течност.
Страничен вятър
)
Имайте предвид увеличаването на
чувствителността към страничния
вятър.
Охлаждане
Тегленето на ремарке по нагорнище
повишава температурата на охлаж-
дащата течност.
Спирачки
При теглене на ремарке спирачният
път се удължава.
Гуми
)
Проверете налягането в гумите на
теглещия автомобил и на ремар-
кето, като
спазвате препоръчаните
стойности.
Осветление
)
Проверете електрическата сигна-
лизация на ремаркето.
Системата за подпомагане при
паркиране назад ще бъде неут-
рализирана автоматично при из-
ползване на оригинален теглич
PEUGEOT.
)
При светване на индика-
тора за повреда и на ин-
дикатора STOP
, спрете
автомобила и изключете
двигателя
при първа въз-
можност.
Механизъм, предназначен за закача-
не на ремарке или каравана с допъл-
нителна сигнализация и светлини.
Разпределение на товара
)
Разпределете товара в ремаркето,
като поставите най-тежките пред-
мети възможно най-близо до оста,
а натоварването на теглича да е
близко до максимално допустимия
товар
, без обаче да го надвишава.
Плътността на въздуха намалява при
по-голяма надморска височината, като
по този начин ограничава параметрите
на двигателя. Максимално допустими-
ят теглен товар трябва да се намалява
с 10 % на всеки 1 000 метра височина.
В раздел "Технически характеристики"
ще намерите стойностите на теглата и
теглените товари, специфични
за Ва-
шия автомобил. Управлението с ремарке поставя по-
сериозни изисквания към теглещия
автомобил и налага специално вни-
мание от страна на водача.
Препоръчваме Ви да използва-
те тегличи и кабелни снопове
PEUGEOT, които са били тествани
и одобрени още при проектирането
на Вашия автомобил, и да поверя-
вате
монтирането на това устрой-
ство в мрежата PEUGEOT.
Ако монтирането не се извършва
в мрежата PEUGEOT, трябва за-
дължително да се използва монти-
раното електрическо оборудване в
задната част на автомобила и да
се спазват указанията на произво-
дителя му.
Ако вашият автомобил е оборуд-
ван с бензиновия двигател 1,6 THP
200 к.с
., не може да монтирате
теглич. Размерите на спортния
ауспух не позволяват това.
Page 200 of 336
1
ii
ПОЛЕЗНА ИНФОРМАЦИЯ
МОНТИРАНЕ НА РЕЙКИ ЗАБАГАЖНИК НА ПОКРИВА
Максимално допустим товар
върху покрива, при височина на
товара не по-голяма от 40 см (до-
пуска се изключение за багажник
за колела) : 80 кг.
При височина на товара, по-голя-
ма от 40 см, съобразете скорост-
та на автомобила с профила на
пътя, за да не повредите рейките
и фиксаторите на покрива.
Направете справка с местното
законодателство, касаещо пре-
возването на извъгабаритни то-
вари.
МОНТИРАНЕ НАРЕЙКИ ЗА БАГАЖНИКНА ПОКРИВА
При поставяне на напречни-
те рейки на покрива, спаз-
вайте определените за тях места, които
са отбелязани под надлъжните рейки.
Използвайте препоръчаните от
PEUGEOT аксесоари, като следвате
инструкциите на производителя им
за монтирането.
За да поставите багаж върху покри-
ва на автомобила, необходимо е да
монтирате напречни рейки върху на-
длъжните.
След поставянето и закрепването на
товара, съберете една към друга на-
пречните рейки.
Надлъжните рейки не могат да
се демонтират.
Максимално допустим товар
върху покрива, при височина на
товара не по-голяма от 40 см (до-
пуска се изключение за багажник
за колела) : 75 кг.
При височина на товара по
-голя-
ма от 40 см, съобразете скорост-
та на автомобила с профила на
пътя, за да не повредите рейките
на покрива.
Спазвайте законодателството във Вашата страна, касаещо превоз-
ване на извънгабаритни товари. При поставяне на напречните рейки
на покрива, използвайте предвиде-
ните за това четири фиксатора :
)
повдигнете щората,
)
отворете капачетата на фиксато-
рите на всяка рейка с помощта на
ключа,
)
поставете на място фиксаторите
и ги заключете един по един
,
)
затворете капачетата с помощта
на ключа.
