Peugeot 308 SW BL 2011 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Size: 19.37 MB
Page 111 of 356
6
109
WYPOSAŻENIE

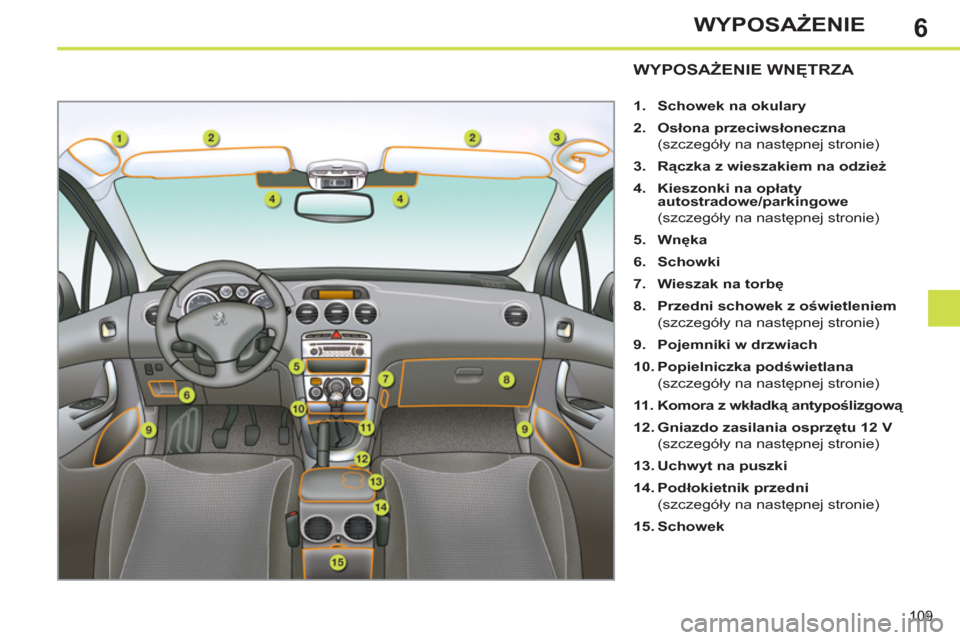

WYPOSAŻENIE WNĘTRZA
1.
Schowek na okulary
2.
Osłona przeciwsłoneczna
(szczegóły na następnej stronie)
3.
Rączka z wieszakiem na odzież
4.
Kieszonki na opłaty
autostradowe/parkingowe
(szczegóły na następnej stronie)
5.
Wnęka
6.
Schowki
7.
Wieszak na torbę
8.
Przedni schowek z oświetleniem
(szczegóły na następnej stronie)
9.
Pojemniki w drzwiach
10.
Popielniczka podświetlana
(szczegóły na następnej stronie)
11 .
Komora z wkładką antypoślizgową
12.
Gniazdo zasilania osprzętu 12 V
(szczegóły na następnej stronie)
13.
Uchwyt na puszki
14.
Podłokietnik przedni
(szczegóły na następnej stronie)
15.
Schowek
Page 112 of 356
6
i
110
WYPOSAŻENIE

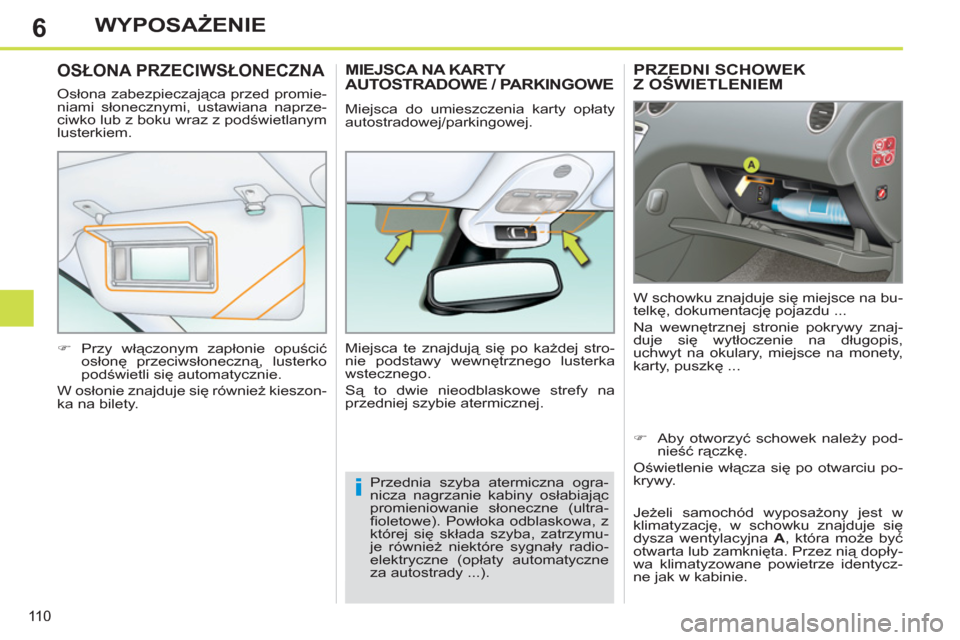

PRZEDNI SCHOWEK
Z OŚWIETLENIEM
W schowku znajduje się miejsce na bu-
telkę, dokumentację pojazdu ...
Na wewnętrznej stronie pokrywy znaj-
duje się wytłoczenie na długopis,
uchwyt na okulary, miejsce na monety,
karty, puszkę ...
OSŁONA PRZECIWSŁONECZNA
Osłona zabezpieczająca przed promie-
niami słonecznymi, ustawiana naprze-
ciwko lub z boku wraz z podświetlanym
lusterkiem.
)
Przy włączonym zapłonie opuścić
osłonę przeciwsłoneczną, lusterko
podświetli się automatycznie.
W osłonie znajduje się również kieszon-
ka na bilety.
MIEJSCA NA KARTY AUTOSTRADOWE / PARKINGOWE
Miejsca do umieszczenia karty opłaty
autostradowej/parkingowej.
Miejsca te znajdują się po każdej stro-
nie podstawy wewnętrznego lusterka
wstecznego.
Są to dwie nieodblaskowe strefy na
przedniej szybie atermicznej.
Przednia szyba atermiczna ogra-
nicza nagrzanie kabiny osłabiając
promieniowanie słoneczne (ultra-
fi oletowe). Powłoka odblaskowa, z
której się składa szyba, zatrzymu-
je również niektóre sygnały radio-
elektryczne (opłaty automatyczne
za autostrady ...).
)
Aby otworzyć schowek należy pod-
nieść rączkę.
Oświetlenie włącza się po otwarciu po-
krywy.
Jeżeli samochód wyposażony jest w
klimatyzację, w schowku znajduje się
dysza wentylacyjna A
, która może być
otwarta lub zamknięta. Przez nią dopły-
wa klimatyzowane powietrze identycz-
ne jak w kabinie.
Page 113 of 356
6
111
WYPOSAŻENIE
GNIAZDO ZASILANIA OSPRZĘTU 12 V
)
Aby podłączyć osprzęt 12 V (o mak-
symalnej mocy 120 W), wyciągnąć
zaślepkę i włożyć odpowiednią
wtyczkę.
PODŚWIETLANA POPIELNICZKA
)
Pociągnąć szufl adkę, aby otworzyć
popielniczkę.
)
Aby opróżnić popielniczkę, po jej ot-
warciu nacisnąć występ i wyciągnąć
szufl adkę.
WIESZAK NA TORBĘ
)
Nacisnąć dolną część wieszaka,
aby go rozłożyć.
)
Zawiesić na nim torbę.
WTYK WIP - CZYTNIK USB
Ten moduł przyłączeniowy, składający się
z gniazda USB, jest usytuowany w przed-
nim podłokietniku (pod pokrywą).
Pozwala on użytkownikowi na podłą-
czanie urządzenia przenośnego, jak np.
przenośny odtwarzacz cyfrowy iPod
®
5 generacji lub nowszy albo pamięć USB.
Odczytuje on formaty plików audio (mp3,
ogg, wma, wav...), które są przesyłane do
radioodtwarzacza w celu odsłuchu po-
przez głośniki w pojeździe.
Użytkownik może zarządzać tymi plikami
korzystając ze sterowania pod kierownicą
albo na panelu czołowym radioodtwarza-
cza i wyświetlać je na ekranie wielofunk-
cyjnym.
Urządzenie przenośne może się auto-
matycznie ładować w trakcie użytkowa-
nia.
Więcej szczegółowych informacji dotyczą-
cych użytkowania tego urządzenia znaj-
duje się w części "WIP Com 3D" lub "WIP
Sound" w rozdziale "Audio i telematyka".
Page 114 of 356
6
11 2
WYPOSAŻENIE

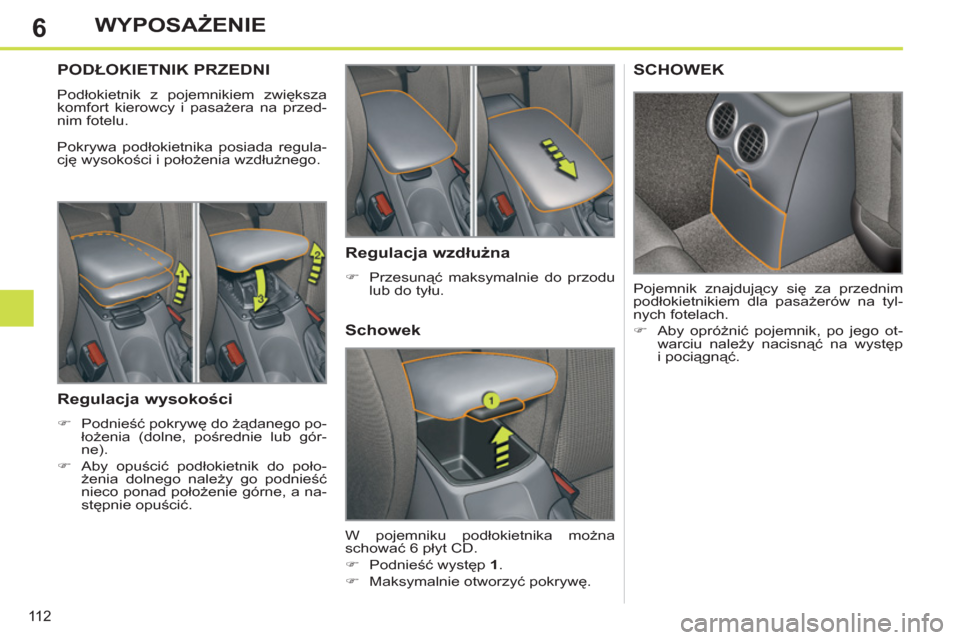

PODŁOKIETNIK PRZEDNI
Podłokietnik z pojemnikiem zwiększa
komfort kierowcy i pasażera na przed-
nim fotelu.
Pokrywa podłokietnika posiada regula-
cję wysokości i położenia wzdłużnego.
Regulacja wysokości
)
Podnieść pokrywę do żądanego po-
łożenia (dolne, pośrednie lub gór-
ne).
)
Aby opuścić podłokietnik do poło-
żenia dolnego należy go podnieść
nieco ponad położenie górne, a na-
stępnie opuścić.
SCHOWEK
Pojemnik znajdujący się za przednim
podłokietnikiem dla pasażerów na tyl-
nych fotelach.
)
Aby opróżnić pojemnik, po jego ot-
warciu należy nacisnąć na występ
i pociągnąć.
Schowek
W pojemniku podłokietnika można
schować 6 płyt CD.
)
Podnieść występ 1
.
)
Maksymalnie otworzyć pokrywę.
Regulacja wzdłużna
)
Przesunąć maksymalnie do przodu
lub do tyłu.
Page 115 of 356
6
!
!
WYPOSAŻENIE
Aby uniknąć zablokowania pedałów:
-
stosować wyłącznie dywaniki do-
stosowane do mocowań obec-
nych w samochodzie; ich zasto-
sowanie jest obowiązkowe.
- nigdy nie kłaść jednego dywa-
nika na drugim.
Używanie dywaników niezatwier-
dzonych przez PEUGEOTA może
ograniczyć przestrzeń pod pedałami
i ograniczyć działanie regulatora /
ogranicznika prędkości.

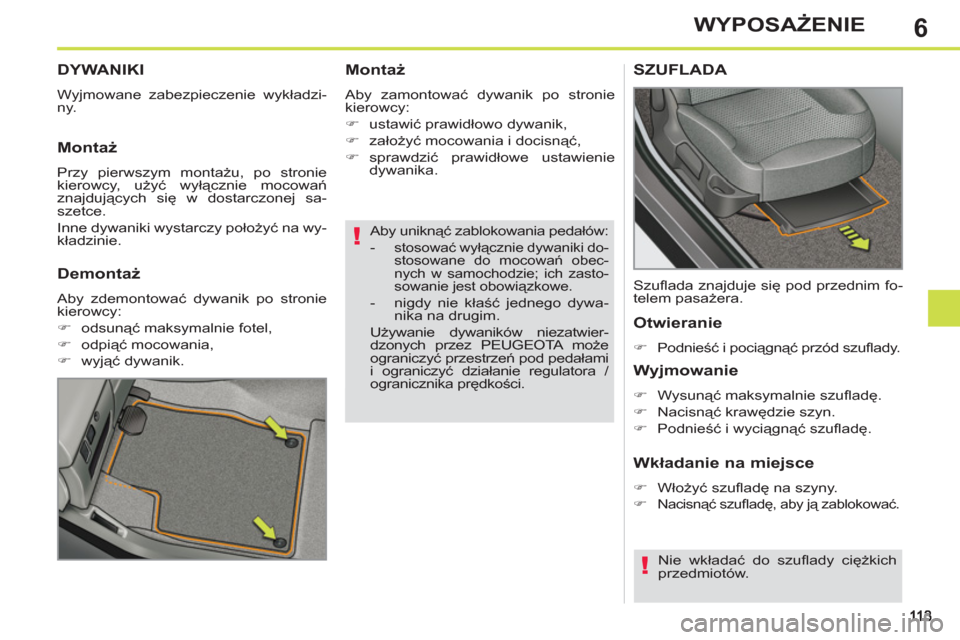

DYWANIKI
Wyjmowane zabezpieczenie wykładzi-
ny.
Montaż
Aby zamontować dywanik po stronie
kierowcy:
)
ustawić prawidłowo dywanik,
)
założyć mocowania i docisnąć,
)
sprawdzić prawidłowe ustawienie
dywanika.
Montaż
Przy pierwszym montażu, po stronie
kierowcy, użyć wyłącznie mocowań
znajdujących się w dostarczonej sa-
szetce.
Inne dywaniki wystarczy położyć na wy-
kładzinie.
Demontaż
Aby zdemontować dywanik po stronie
kierowcy:
)
odsunąć maksymalnie fotel,
)
odpiąć mocowania,
)
wyjąć dywanik.
SZUFLADA
Otwieranie
)
Podnieść i pociągnąć przód szufl ady.
Nie wkładać do szufl ady ciężkich
przedmiotów.
Wyjmowanie
)
Wysunąć maksymalnie szufl adę.
)
Nacisnąć krawędzie szyn.
)
Podnieść i wyciągnąć szufl adę.
Wkładanie na miejsce
)
Włożyć szufl adę na szyny.
)
Nacisnąć szufl adę, aby ją zablokować.
Szufl ada znajduje się pod przednim fo-
telem pasażera.
Page 116 of 356
6
!
11 4
WYPOSAŻENIE

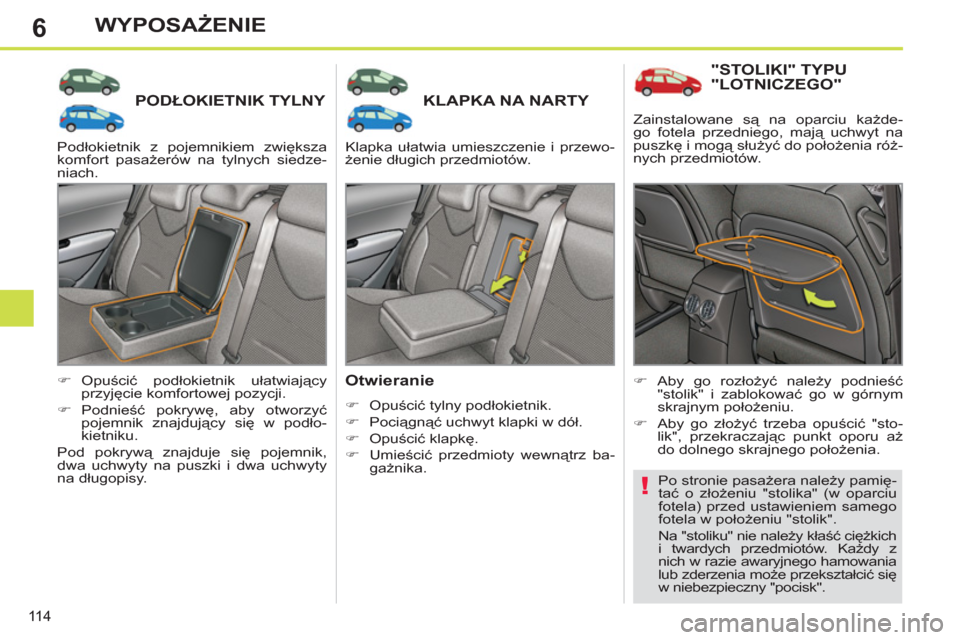

PODŁOKIETNIK TYLNY KLAPKA NA NARTY
Otwieranie
)
Opuścić tylny podłokietnik.
)
Pociągnąć uchwyt klapki w dół.
)
Opuścić klapkę.
)
Umieścić przedmioty wewnątrz ba-
gażnika.
)
Opuścić podłokietnik ułatwiający
przyjęcie komfortowej pozycji.
)
Podnieść pokrywę, aby otworzyć
pojemnik znajdujący się w podło-
kietniku.
Pod pokrywą znajduje się pojemnik,
dwa uchwyty na puszki i dwa uchwyty
na długopisy.
"STOLIKI" TYPU"LOTNICZEGO"
)
Aby go rozłożyć należy podnieść
"stolik" i zablokować go w górnym
skrajnym położeniu.
)
Aby go złożyć trzeba opuścić "sto-
lik", przekraczając punkt oporu aż
do dolnego skrajnego położenia.
Po stronie pasażera należy pamię-
tać o złożeniu "stolika" (w oparciu
fotela) przed ustawieniem samego
fotela w położeniu "stolik".
Na "stoliku" nie należy kłaść ciężkich
i twardych przedmiotów. Każdy z
nich w razie awaryjnego hamowania
lub zderzenia może przekształcić się
w niebezpieczny "pocisk". Podłokietnik z pojemnikiem zwiększa
komfort pasażerów na tylnych siedze-
niach. Klapka ułatwia umieszczenie i przewo-
żenie długich przedmiotów. Zainstalowane są na oparciu każde-
go fotela przedniego, mają uchwyt na
puszkę i mogą służyć do położenia róż-
nych przedmiotów.
Page 117 of 356
6
115
WYPOSAŻENIE

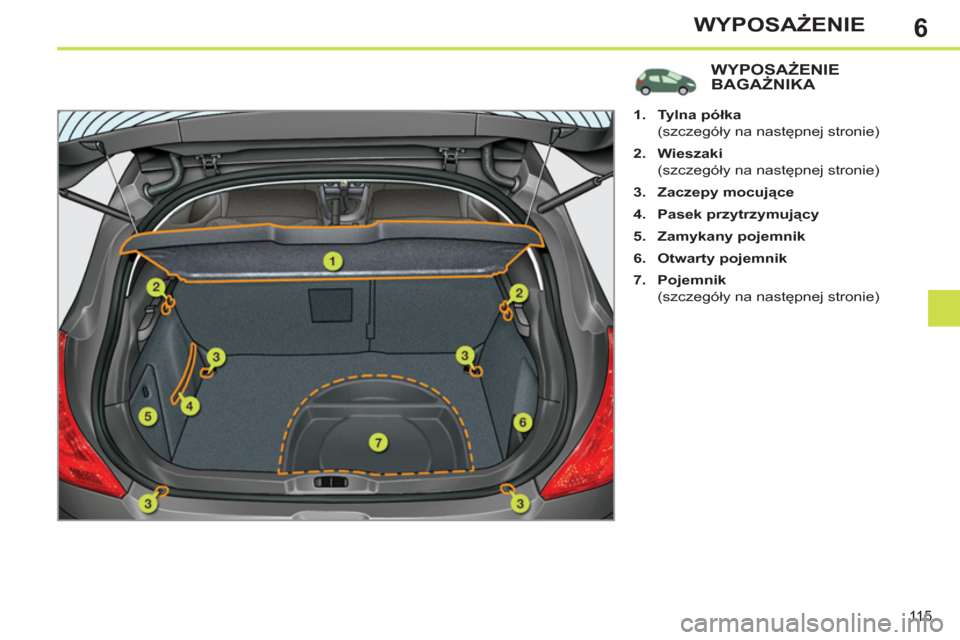

WYPOSAŻENIE BAGAŻNIKA
1.
Tylna półka
(szczegóły na następnej stronie)
2.
Wieszaki
(szczegóły na następnej stronie)
3.
Zaczepy
mocujące
4.
Pasek przytrzymujący
5.
Zamykany pojemnik
6.
Otwarty pojemnik
7.
Pojemnik
(szczegóły na następnej stronie)
Page 118 of 356
6
i
116
WYPOSAŻENIE
Aby zdjąć półkę:
)
odpiąć dwie linki,
)
delikatnie podnieść i wyjąć półkę.
Półka tylna
Aby uzyskać dostęp do skrzynki
Dodatkowy wieszak pod tylną
półką, pozwala podwiesić i przy-
trzymać podłogę bagażnika, dzię-
ki swej lince, aby łatwo uzyskać
dostęp do narzędzi pokładowych
i koła zapasowego, bądź do ze-
stawu do prowizorycznej naprawy
opon...
Pozwalają zawiesić torby z zakupami.
Wieszaki
Można ją schować:
- na stojąco za tylną kanapą,
- na płasko na dnie bagażnika.
)
Podnieść wykładzinę bagażnika,
aby uzyskać dostęp do pojemnika.
W pojemniku można schować pudełko
z żarówkami zamiennymi, apteczkę,
dwa trójkąty ostrzegawcze ...
Zawiera on również zestaw narzędzi
pokładowych, zestaw do prowizorycz-
nej naprawy opon...
Pojemnik
Page 119 of 356
6
11 7
WYPOSAŻENIE

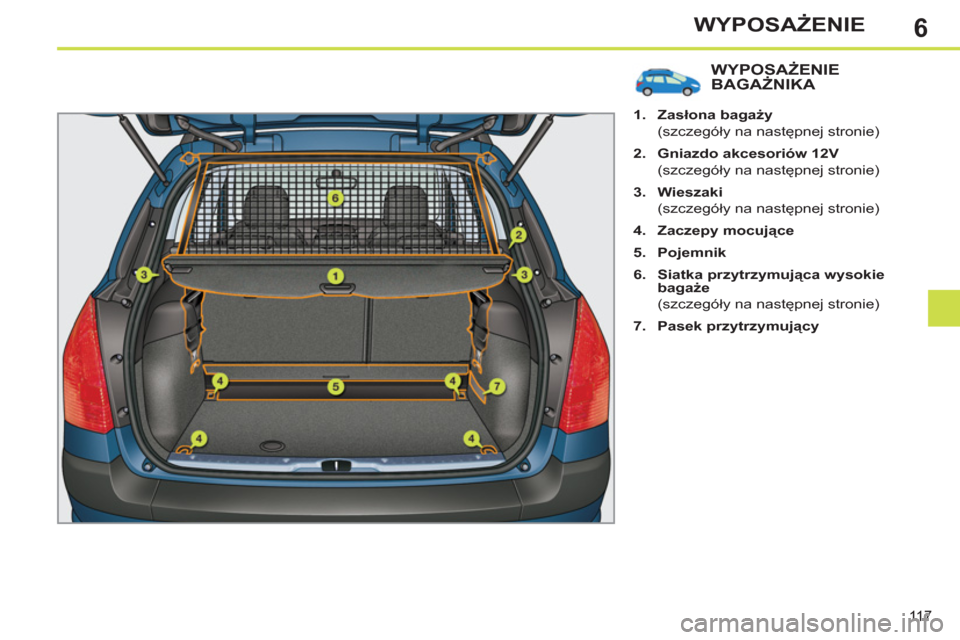

WYPOSAŻENIE BAGAŻNIKA
1.
Zasłona bagaży
(szczegóły na następnej stronie)
2.
Gniazdo akcesoriów 12V
(szczegóły na następnej stronie)
3.
Wieszaki
(szczegóły na następnej stronie)
4.
Zaczepy
mocujące
5.
Pojemnik
6.
Siatka przytrzymująca wysokie
bagaże
(szczegóły na następnej stronie)
7.
Pasek przytrzymujący
Page 120 of 356
6
i
118
WYPOSAŻENIE

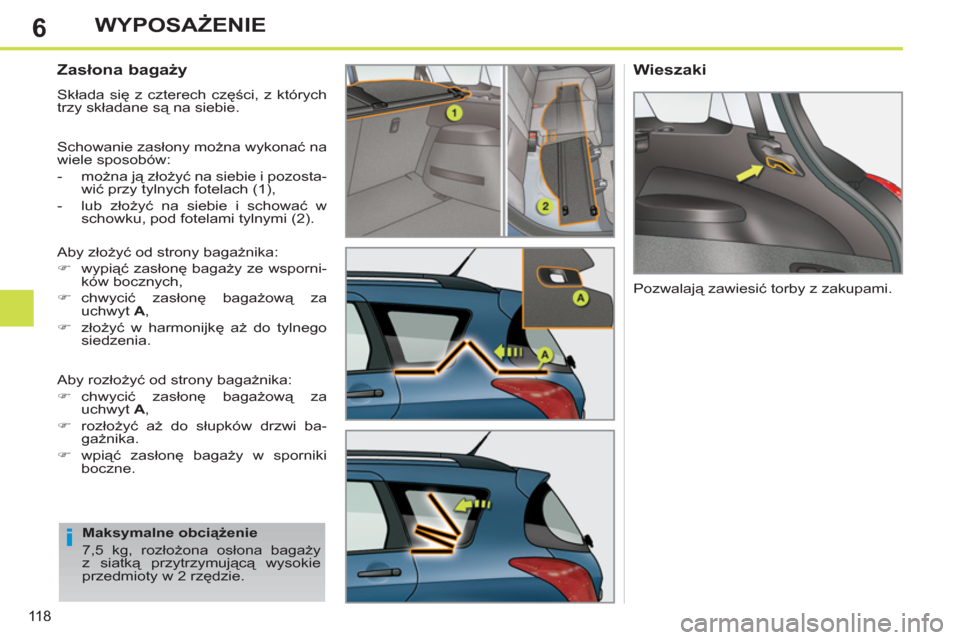

Zasłona bagaży
Składa się z czterech części, z których
trzy składane są na siebie.
Schowanie zasłony można wykonać na
wiele sposobów:
- można ją złożyć na siebie i pozosta-
wić przy tylnych fotelach (1),
- lub złożyć na siebie i schować w
schowku, pod fotelami tylnymi (2).
Aby złożyć od strony bagażnika:
)
wypiąć zasłonę bagaży ze wsporni-
ków bocznych,
)
chwycić zasłonę bagażową za
uchwyt A
,
)
złożyć w harmonijkę aż do tylnego
siedzenia.
Aby rozłożyć od strony bagażnika:
)
chwycić zasłonę bagażową za
uchwyt A
,
)
rozłożyć aż do słupków drzwi ba-
gażnika.
)
wpiąć zasłonę bagaży w sporniki
boczne.
Wieszaki
Maksymalne obciążenie
7,5 kg, rozłożona osłona bagaży
z siatką przytrzymującą wysokie
przedmioty w 2 rzędzie.
Pozwalają zawiesić torby z zakupami.
