Peugeot 308 SW BL 2011 Manuale del proprietario (in Italian)

12
229
CARATTERISTICHE TECNICHE
*

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

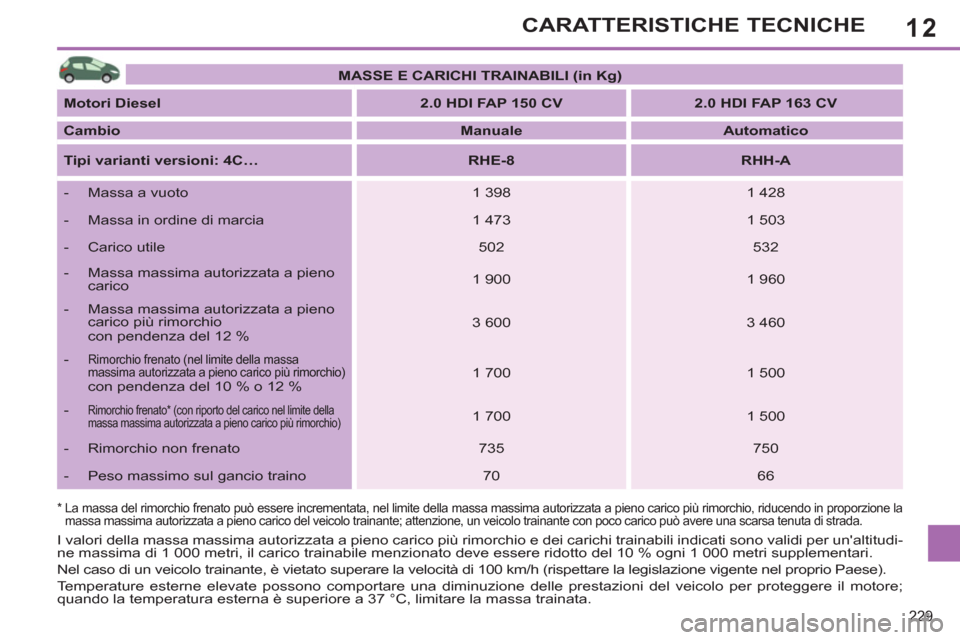

MASSE E CARICHI TRAINABILI (in Kg)



Motori Diesel


2.0 HDI FAP 150 CV



2.0 HDI FAP 163 CV



Cambio


Manuale



Automatico



Tipi varianti versioni: 4C…


RHE-8



RHH-A




- Massa a vuoto
1 398
1 428


- Massa in ordine di marcia
1 473
1 503


- Carico utile
502
532


- Massa massima autorizzata a pieno
carico
1 900
1 960


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
3 600
3 460


-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 %
1 700
1 500


-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

1 700
1 500


- Rimorchio non frenato
735
750


- Peso massimo sul gancio traino
70
66
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

12
230
CARATTERISTICHE TECNICHE
*

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

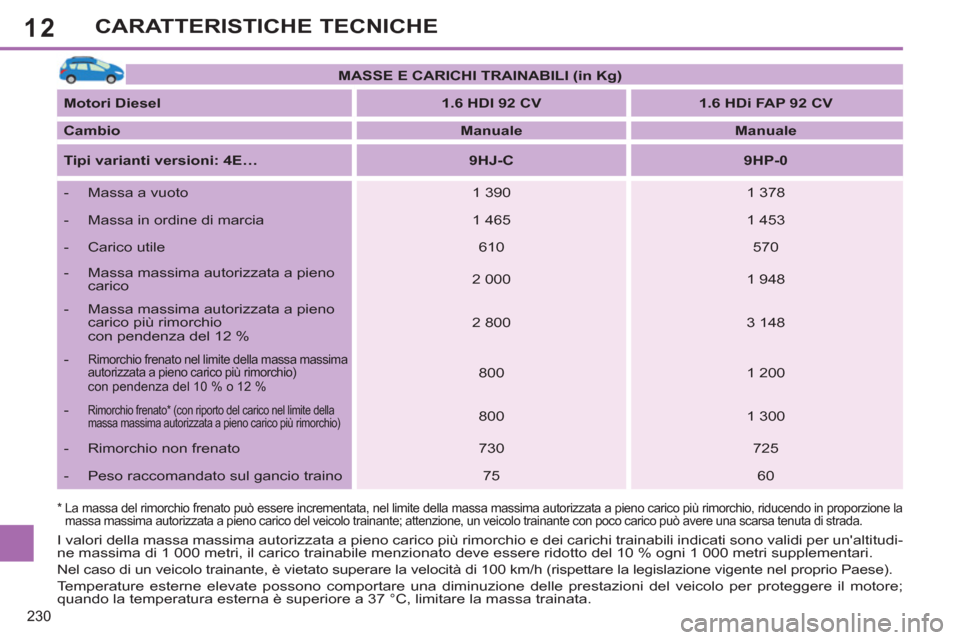

MASSE E CARICHI TRAINABILI (in Kg)



Motori Diesel


1.6 HDI 92 CV



1.6 HDi FAP 92 CV



Cambio


Manuale



Manuale



Tipi varianti versioni: 4E…


9HJ-C



9HP-0




- Massa a vuoto
1 390
1 378


- Massa in ordine di marcia
1 465
1 453


- Carico utile
610
570


- Massa massima autorizzata a pieno
carico
2 000
1 948


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
2 800
3 148


-
Rimorchio frenato nel limite della massa massima
autorizzata a pieno carico più rimorchio) con pendenza del 10 % o 12 %

800
1 200


-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

800
1 300


- Rimorchio non frenato
730
725


- Peso raccomandato sul gancio traino
75
60
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).

Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

12
231
CARATTERISTICHE TECNICHE
*

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

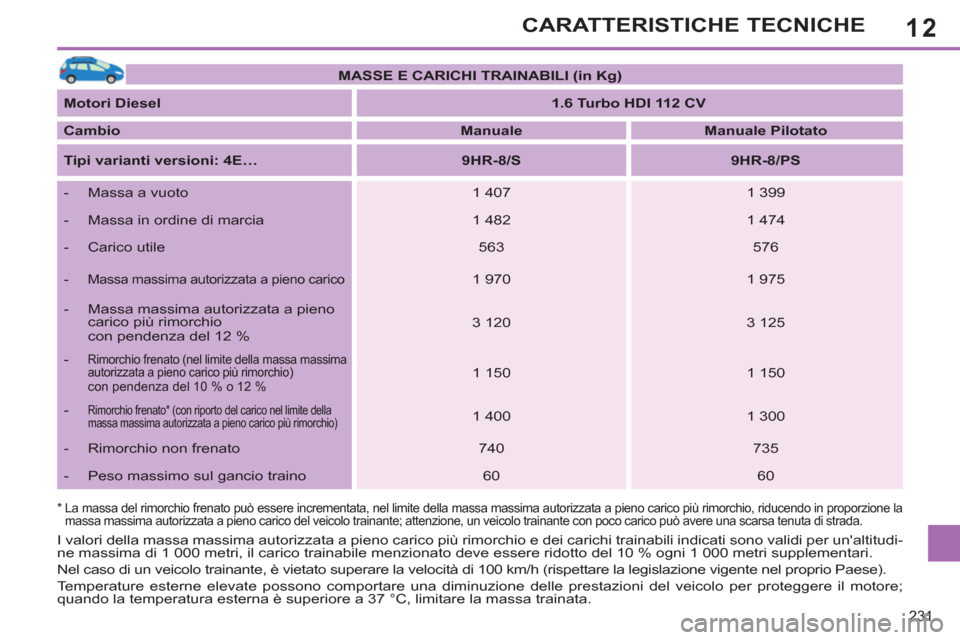

MASSE E CARICHI TRAINABILI (in Kg)



Motori Diesel


1.6 Turbo HDI 112 CV



Cambio


Manuale



Manuale Pilotato



Tipi varianti versioni: 4E…


9HR-8/S



9HR-8/PS




- Massa a vuoto
1 407
1 399


- Massa in ordine di marcia
1 482
1 474


- Carico utile
563
576


-
Massa massima autorizzata a pieno carico

1 970
1 975


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
3 120
3 125


-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio) con pendenza del 10 % o 12 %

1 150
1 150


-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

1 400
1 300


- Rimorchio non frenato
740
735


- Peso massimo sul gancio traino
60
60

12
232
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere aumentata, nel limite della MTRA, riducendo di altrettanto la MTAC del veicolo
trainante; attenzione, il traino con un veicolo trainante poco carico può far peggiorare la sua tenuta di strada.
I valori della MTRA e dei carichi trainabili indicati sono validi per un'altezza massima di 1 000 metri; il carico trainabile citato
deve ridotto del 10 % per tranche di 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio
Paese).
Delle temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo al fi ne di proteggere il
motore; se la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

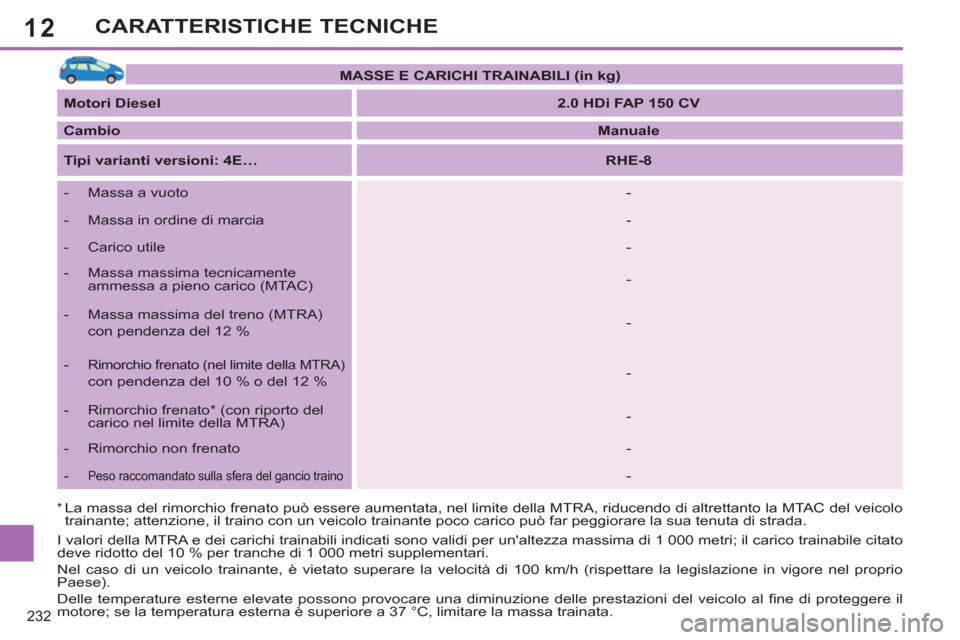

MASSE E CARICHI TRAINABILI (in kg)



Motori Diesel


2.0 HDi FAP 150 CV



Cambio


Manuale



Tipi varianti versioni: 4E…


RHE-8




- Massa a vuoto
-


- Massa in ordine di marcia
-


- Carico utile
-


- Massa massima tecnicamente
ammessa a pieno carico (MTAC)
-


- Massa massima del treno (MTRA)
con pendenza del 12 %
-


-
Rimorchio frenato (nel limite della MTRA)
con pendenza del 10 % o del 12 %
-


- Rimorchio frenato * (con riporto del
carico nel limite della MTRA)
-


- Rimorchio non frenato
-


-
Peso raccomandato sulla sfera del gancio traino

-

12
233
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

MASSE E CARICHI TRAINABILI (in Kg)



Motori Diesel


1.6 HDI 92 CV



1.6 HDi FAP 92 CV



Cambio


Manuale



Manuale



Tipi varianti versioni: 4H…


9HJ-C



9HP-0




- Massa a vuoto
1 460
1 430


- Massa in ordine di marcia
1 535
1 505


- Carico utile
640
670


- Massa massima autorizzata a pieno
carico
2 100
2 100


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
2 900
3 100


-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 %
800
1 000


-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

800
1 200


- Rimorchio non frenato
750
750


- Peso massimo sul gancio traino
75
60

12
234
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere, nel limite della MTRA, aumentata nella misura in cui si riduce di altrettanto la MTAC del
veicolo trainante; attenzione, il traino con un veicolo trainante poco carico potrebbe far peggiorare la tenuta di strada.

I valori della MTRA e dei carichi trainabili indicati sono validi per un'altezza massima di 1 000 metri; il carico trainabile citato
deve essere ridotto del 10 % per tranche di 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio
Paese).
Temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

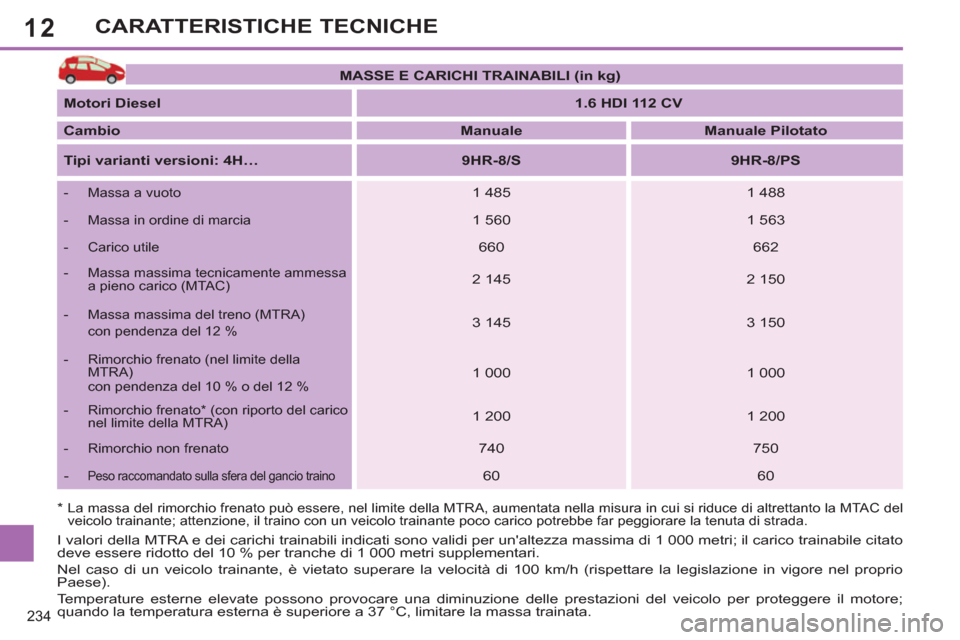

MASSE E CARICHI TRAINABILI (in kg)



Motori Diesel


1.6 HDI 112 CV



Cambio


Manuale



Manuale Pilotato



Tipi varianti versioni: 4H…


9HR-8/S



9HR-8/PS





- Massa a vuoto

1 485
1 488



- Massa in ordine di marcia

1 560
1 563



- Carico utile

660
662



- Massa massima tecnicamente ammessa
a pieno carico (MTAC)

2 145
2 150



- Massa massima del treno (MTRA)
con pendenza del 12 %

3 145
3 150



- Rimorchio frenato (nel limite della
MTRA)
con pendenza del 10 % o del 12 %

1 000
1 000



- Rimorchio frenato * (con riporto del carico
nel limite della MTRA)

1 200
1 200



- Rimorchio non frenato

740
750


-
Peso raccomandato sulla sfera del gancio traino

60
60

12
235
CARATTERISTICHE TECNICHE
* La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

MASSE E CARICHI TRAINABILI (in Kg)



Motori Diesel


2.0 HDI FAP 163 CV



Cambio


Automatico



Tipi varianti versioni: 4H…


RHH-A




- Massa a vuoto
1 603


- Massa in ordine di marcia
1 678


- Carico utile
642


-
Massa massima autorizzata a pieno carico

2 245


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
3 445


-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 %
1 200



- Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

1 200


- Rimorchio non frenato
750


- Peso massimo sul gancio traino
56

12
236
CARATTERISTICHE TECNICHE

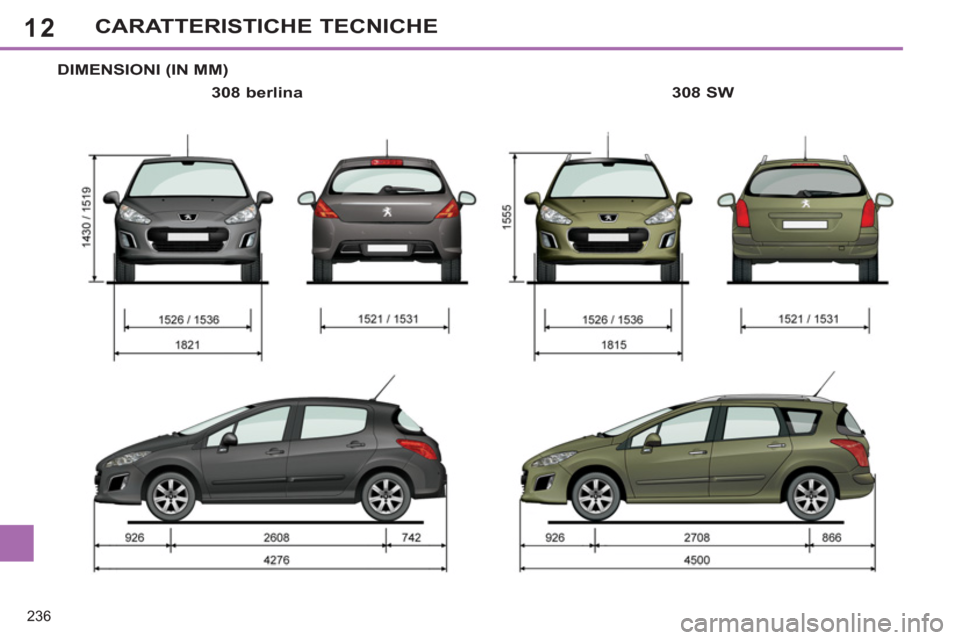

DIMENSIONI (IN MM)


308 berlina
308 SW

12
i
237
CARATTERISTICHE TECNICHE

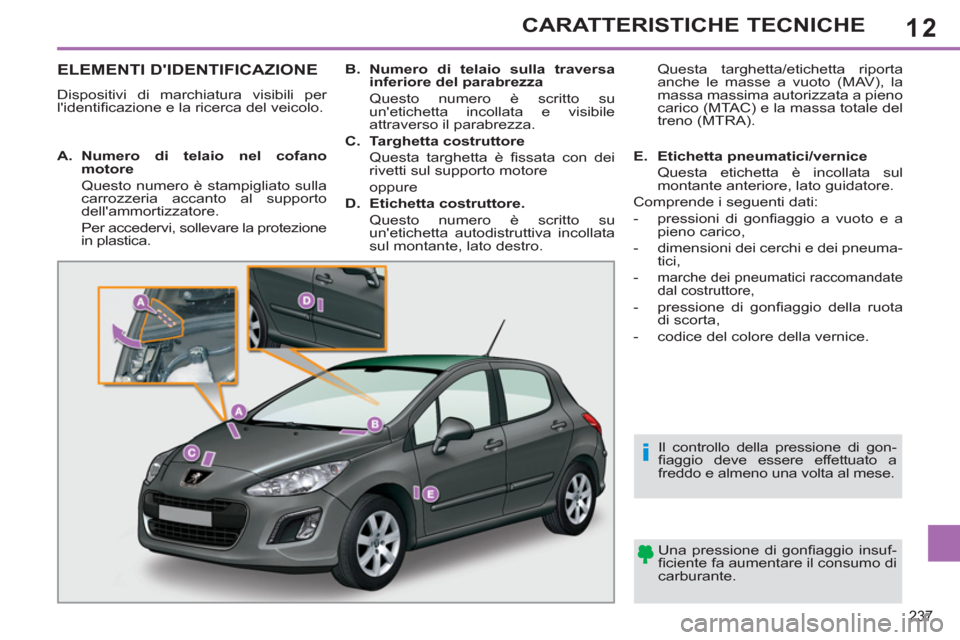

ELEMENTI D'IDENTIFICAZIONE

Dispositivi di marchiatura visibili per
l'identifi cazione e la ricerca del veicolo.
Una pressione di gonfi aggio insuf-
fi ciente fa aumentare il consumo di
carburante.
Il controllo della pressione di gon-
fi aggio deve essere effettuato a
freddo e almeno una volta al mese.


A.
Numero di telaio nel cofano
motore


Questo numero è stampigliato sulla
carrozzeria accanto al supporto
dell'ammortizzatore.
Per accedervi, sollevare la protezione
in plastica.
B.
Numero di telaio sulla traversa
inferiore del parabrezza


Questo numero è scritto su
un'etichetta incollata e visibile
attraverso il parabrezza.

C.
Targhetta costruttore


Questa targhetta è fi ssata con dei
rivetti sul supporto motore
oppure

D.
Etichetta costruttore.


Questo numero è scritto su
un'etichetta autodistruttiva incollata
sul montante, lato destro. Questa targhetta/etichetta riporta
anche le masse a vuoto (MAV), la
massa massima autorizzata a pieno
carico (MTAC) e la massa totale del
treno (MTRA).

E.
Etichetta pneumatici/vernice


Questa etichetta è incollata sul
montante anteriore, lato guidatore.
Comprende i seguenti dati:


- pressioni di gonfi aggio a vuoto e a
pieno carico,

- dimensioni dei cerchi e dei pneuma-
tici,

-
marche dei pneumatici raccomandate
dal costruttore,

- pressione di gonfi aggio della ruota
di scorta,

- codice del colore della vernice.

12
238
CARATTERISTICHE TECNICHE
