Peugeot 308 SW BL 2011 Vodič za korisnike (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Size: 18.77 MB
Page 111 of 356
6
109
OPREMA
UNUTRAŠNJA OPREMA
1.
Držač naočala
2.
Zaslon za sunce
(vidi opis na sljedećoj stranici)
3.
Rukohvat s kukicom za odjeću
4.
Okviri daljinskog plaćanja
cestarine/parkiranja
(vidi opis na sljedećoj stranici)
5.
Pretinac
6.
Pretinac za sitne predmete
7.
Kukica za torbu
8.
Pretinac za rukavice sa svjetlom
(vidi opis na sljedećoj stranici)
9.
Pretinci u vratima
10.
Pepeljara sa svjetlom
(vidi opis na sljedećoj stranici)
11 .
Pretinac s protukliznom oblogom
12.
Utičnica 12 V
(vidi opis na sljedećoj stranici)
13.
Držač limenki
14.
Prednji naslon za ruke
(vidi opis na sljedećoj stranici)
15.
Kutija za stvari
Page 112 of 356
6
i
110
OPREMA
PRETINAC ZA RUKAVICE SA SVJETLOM
Pretinac sadrži odjeljke za odlaganje
boce vode, dokumentacije vozila...
Na poklopcu se nalaze udubljenja za
odlaganje olovke, naočala, žetona, kar-
tica, limenke...
ZASLON ZA SUNCE
Zaslon štiti od sunca s prednje ili s boč-
ne strane, a opremljen je osvijetljenim
ogledalom.
)
Uz uključen kontakt, podignite po-
klopac ogledala; svjetlo se pali au-
tomatski.
Na sjenilu se nalazi i džepić u koji mo-
žete spremiti kartice i potvrde.
OKVIRI DALJINSKOG PLAĆANJA
CESTARINE/PARKIRANJA
Ti okviri predviđeni su za naljepnice naljepnica
daljinskog plaćanja cestarine i/ili parkiranja.
Oni su smješteni s obje strane nosača
unutrašnjeg retrovizora.
To su područja atermičkog vjetrobrana
koja ne refl ektiraju svjetlost.
Atermički vjetrobran smanjuje zagri-
javanje kabine, jer u određenoj mjeri
odbija sunčeve zrake (ultraljubiča-
ste). Njegov refl ektirajući sloj zadr-
žava i neke radioelektrične signale
(sustava daljinskog plaćanja, ...).
)
Pretinac za rukavice otvara se podi-
zanjem ručice.
Svjetlo se pali nakon otvaranja poklopca.
Ako vozilo ima klima uređaj, u pretincu
je smješten i otvor za dovod zraka A
,
koji može biti otvoren ili zatvoren i kroz
koji struji isti klimatizirani zrak kao kroz
otvore za prozračivanje u kabini.
Page 113 of 356
6
111
OPREMA
UTIČNICA 12 V
)
Za priključivanje nekog uređaja koji
radi pod naponom od 12 V (najveće
snage 120 W), skinite kapicu i spoji-
te odgovarajući adapter.
PEPELJARA SA SVJETLOM
)
Pepeljara se otvara povlačenjem
njene ladice.
)
Za pražnjenje pepeljare, otvorite je,
pritisnite jezičac i izvadite je.
KUKICA ZA TORBU
)
Otvorite kukicu pritiskom na njen
donji dio.
)
Tada na nju možete zakvačiti remen
torbe.
WIP PLUG - USB ČITAČ
Priključno mjesto s USB utičnicom nalazi
se u prednjem naslonu za ruke.
Omogućuje priključivanje prijenosnog
uređaja, poput iPod-a
® 5. generacije i
novijih ili USB memorije.
Glazbene datoteke (formata mp3, ogg,
wma, wav...) šalju se u autoradio, tako
da ih možete slušati preko zvučnika u
vozilu.
Glazbenim datotekama možete uprav-
ljati sklopkama ispod obruča upravljača
ili na upravljačkoj ploči autoradija i pre-
gledavati ih na višenamjenskom ekranu.
Za vrijeme korištenja, prijenosni uređaj
može se automatski puniti.
Za više detalja o korištenju ove opre-
me, pogledajte dio koji se odnosi na
WIP Sound ili WIP Com 3D, u poglavlju
"Audio i telematika".
Page 114 of 356
6
11 2
OPREMA
PREDNJI NASLON ZA RUKE
Taj element pruža komfor vozaču i suvo-
začu i omogućuje im odlaganje stvari.
Poklopac naslona može se podešavati
po visini i po duljini, tako da se može
postaviti u najugodniji položaj.
Podešavanje visine
)
Podignite poklopac do željenog po-
ložaja (donjeg, srednjeg ili gornjeg).
)
Za spuštanje, malo ga podignite preko
gornjeg položaja i spuštajte ga rukom
do donjeg položaja.
KUTIJA ZA STVARI
To je prostor za spremanje, smješten
na stražnjoj strani prednjeg naslona za
ruku, a namijenjen je putnicima na stra-
žnjim sjedalima.
)
Za pražnjenje kutije, otvorite je, priti-
snite jezičac i izvadite je.
Pretinac
U pretinac naslona za ruke možete od-
ložiti do 6 CD-a.
)
Podignite ručicu 1
.
)
Podignite poklopac do kraja.
Uzdužno podešavanje
)
Klizanjem ga pomaknite do kraja
prema naprijed ili natrag.

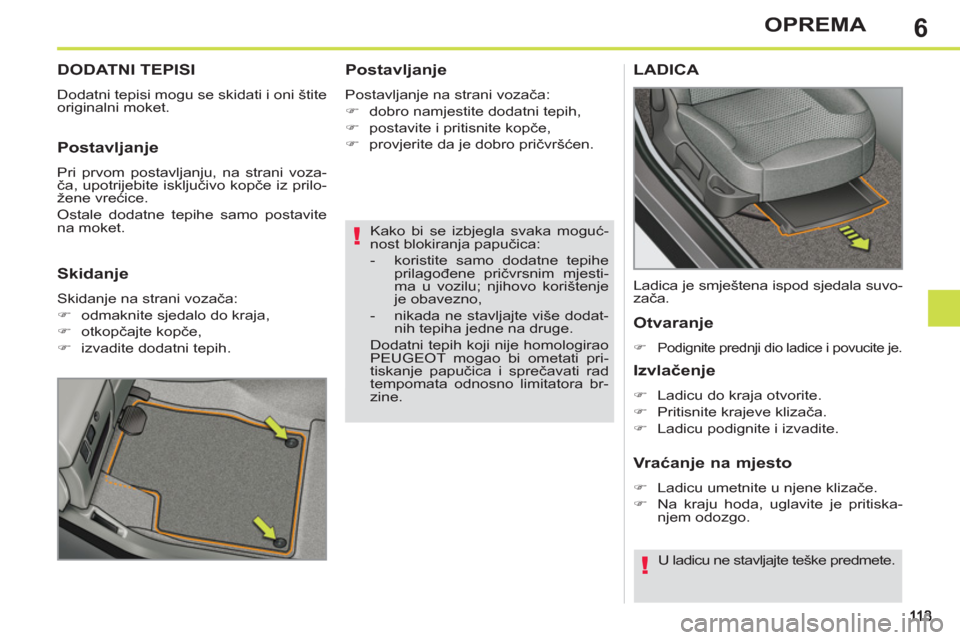

Page 115 of 356
6
!
!
OPREMA
Kako bi se izbjegla svaka moguć-
nost blokiranja papučica:
- koristite samo dodatne tepihe
prilagođene pričvrsnim mjesti-
ma u vozilu; njihovo korištenje
je obavezno,
- nikada ne stavljajte više dodat-
nih tepiha jedne na druge.
Dodatni tepih koji nije homologirao
PEUGEOT mogao bi ometati pri-
tiskanje papučica i sprečavati rad
tempomata odnosno limitatora br-
zine.
DODATNI TEPISI
Dodatni tepisi mogu se skidati i oni štite
originalni moket.
Postavljanje
Postavljanje na strani vozača:
)
dobro namjestite dodatni tepih,
)
postavite i pritisnite kopče,
)
provjerite da je dobro pričvršćen.
Postavljanje
Pri prvom postavljanju, na strani voza-
ča, upotrijebite isključivo kopče iz prilo-
žene vrećice.
Ostale dodatne tepihe samo postavite
na moket.
Skidanje
Skidanje na strani vozača:
)
odmaknite sjedalo do kraja,
)
otkopčajte kopče,
)
izvadite dodatni tepih.
LADICA
Otvaranje
)
Podignite prednji dio ladice i povucite je.
U ladicu ne stavljajte teške predmete.
Izvlačenje
)
Ladicu do kraja otvorite.
)
Pritisnite krajeve klizača.
)
Ladicu podignite i izvadite.
Vr aćanje na mjesto
)
Ladicu umetnite u njene klizače.
)
Na kraju hoda, uglavite je pritiska-
njem odozgo. Ladica je smještena ispod sjedala suvo-
zača.

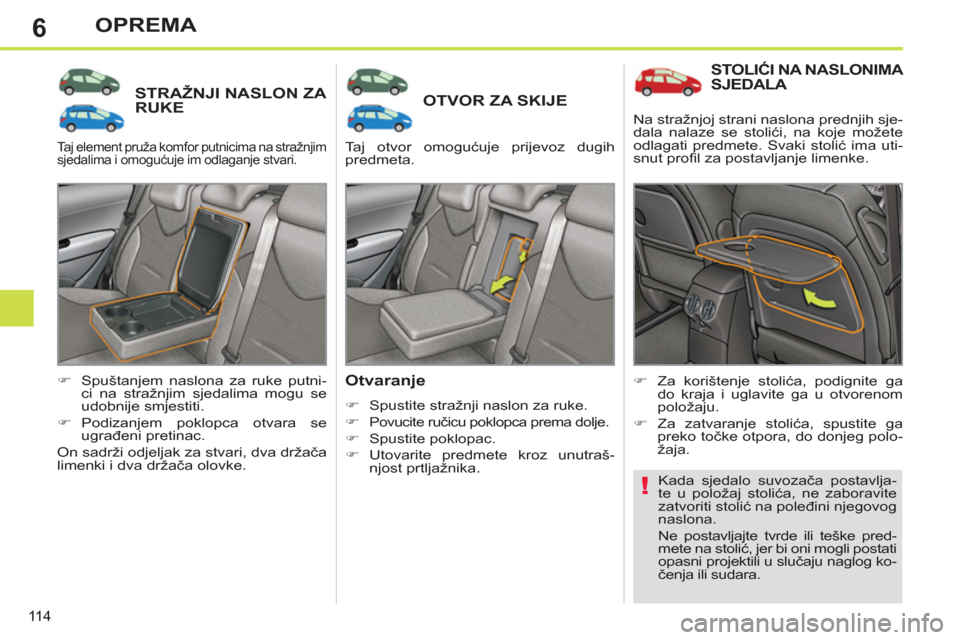

Page 116 of 356
6
!
11 4
OPREMA
STRAŽNJI NASLON ZA RUKEOTVOR ZA SKIJE
Otvaranje
)
Spustite stražnji naslon za ruke.
)
Povucite ručicu poklopca prema dolje.
)
Spustite poklopac.
)
Utovarite predmete kroz unutraš-
njost prtljažnika.
)
Spuštanjem naslona za ruke putni-
ci na stražnjim sjedalima mogu se
udobnije smjestiti.
)
Podizanjem poklopca otvara se
ugrađeni pretinac.
On sadrži odjeljak za stvari, dva držača
limenki i dva držača olovke.
STOLIĆI NA NASLONIMA SJEDALA
)
Za korištenje stolića, podignite ga
do kraja i uglavite ga u otvorenom
položaju.
)
Za zatvaranje stolića, spustite ga
preko točke otpora, do donjeg polo-
žaja.
Kada sjedalo suvozača postavlja-
te u položaj stolića, ne zaboravite
zatvoriti stolić na poleđini njegovog
naslona.
Ne postavljajte tvrde ili teške pred-
mete na stolić, jer bi oni mogli postati
opasni projektili u slučaju naglog ko-
čenja ili sudara.
Taj element pruža komfor putnicima na stražnjim
sjedalima i omogućuje im odlaganje stvari.
Taj otvor omogućuje prijevoz dugih
predmeta. Na stražnjoj strani naslona prednjih sje-
dala nalaze se stolići, na koje možete
odlagati predmete. Svaki stolić ima uti-
snut profi l za postavljanje limenke.

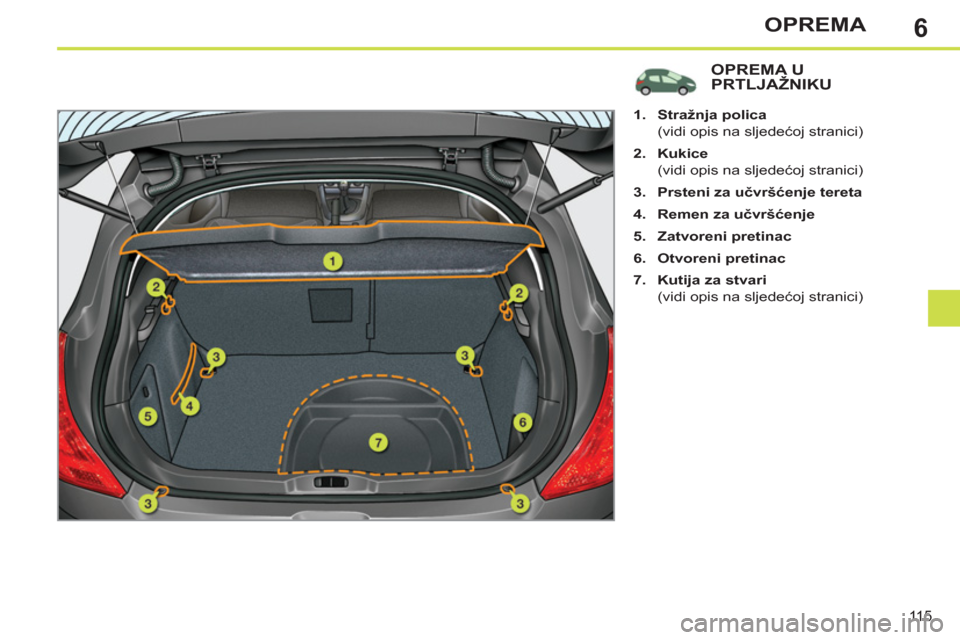

Page 117 of 356
6
115
OPREMA
OPREMA UPRTLJAŽNIKU
1.
Stražnja polica
(vidi opis na sljedećoj stranici)
2.
Kukice
(vidi opis na sljedećoj stranici)
3.
Prsteni za učvršćenje tereta
4.
Remen za učvršćenje
5.
Zatvoreni pretinac
6.
Otvoreni pretinac
7.
Kutija za stvari
(vidi opis na sljedećoj stranici)

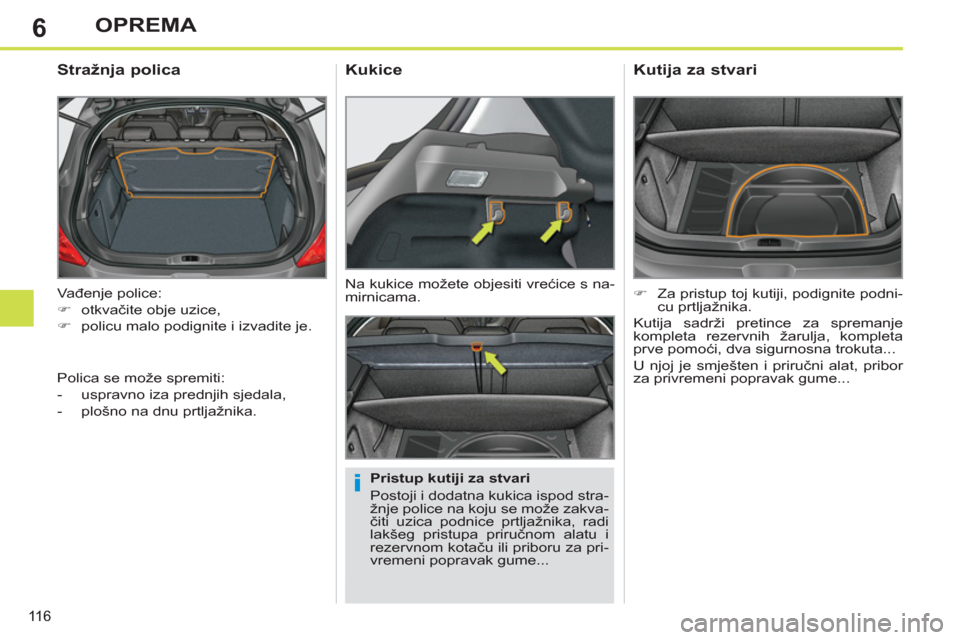

Page 118 of 356
6
i
116
OPREMA
Vađenje police:
)
otkvačite obje uzice,
)
policu malo podignite i izvadite je.
Stražnja polica
Pristup kutiji za stvari
Postoji i dodatna kukica ispod stra-
žnje police na koju se može zakva-
čiti uzica podnice prtljažnika, radi
lakšeg pristupa priručnom alatu i
rezervnom kotaču ili priboru za pri-
vremeni popravak gume...
Na kukice možete objesiti vrećice s na-
mirnicama.
Kukice
Polica se može spremiti:
- uspravno iza prednjih sjedala,
- plošno na dnu prtljažnika.
)
Za pristup toj kutiji, podignite podni-
cu prtljažnika.
Kutija sadrži pretince za spremanje
kompleta rezervnih žarulja, kompleta
prve pomoći, dva sigurnosna trokuta...
U njoj je smješten i priručni alat, pribor
za privremeni popravak gume...
Kutija za stvari

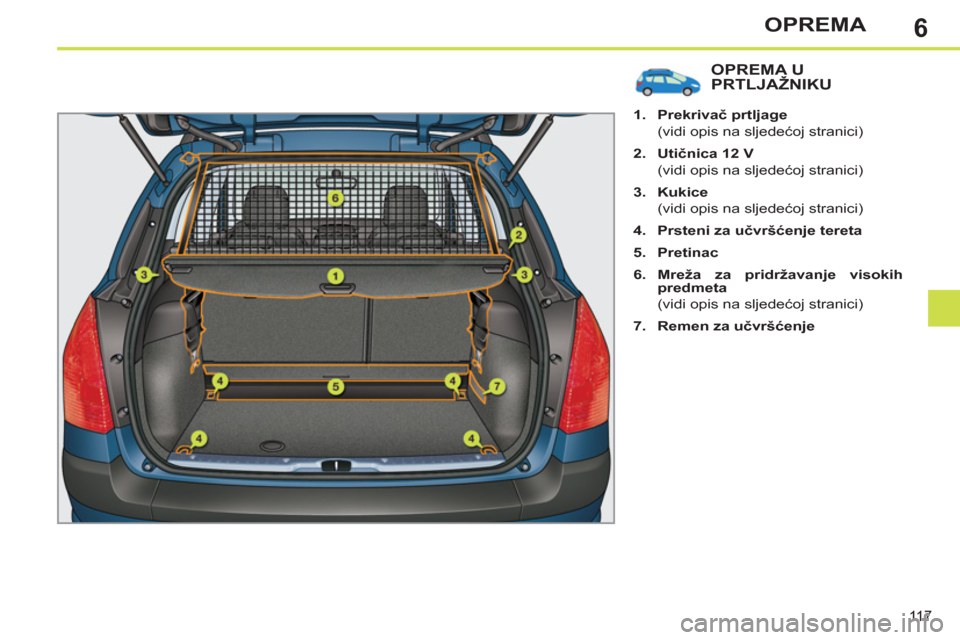

Page 119 of 356
6
11 7
OPREMA
OPREMA UPRTLJAŽNIKU
1.
Prekrivač prtljage
(vidi opis na sljedećoj stranici)
2.
Utičnica 12 V
(vidi opis na sljedećoj stranici)
3.
Kukice
(vidi opis na sljedećoj stranici)
4.
Prsteni za učvršćenje tereta
5.
Pretinac
6.
Mreža za pridržavanje visokih
predmeta
(vidi opis na sljedećoj stranici)
7.
Remen za učvršćenje
Page 120 of 356
6
i
118
OPREMA

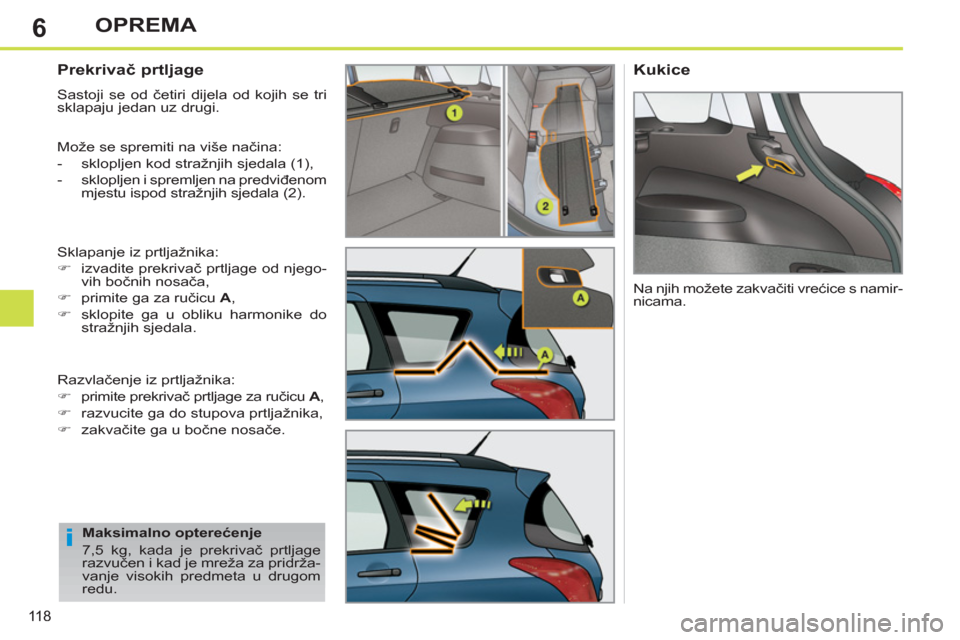

Prekrivač prtljage
Sastoji se od četiri dijela od kojih se tri
sklapaju jedan uz drugi.
Može se spremiti na više načina:
- sklopljen kod stražnjih sjedala (1),
- sklopljen i spremljen na predviđenom
mjestu ispod stražnjih sjedala (2).
Sklapanje iz prtljažnika:
)
izvadite prekrivač prtljage od njego-
vih bočnih nosača,
)
primite ga za ručicu A
,
)
sklopite ga u obliku harmonike do
stražnjih sjedala.
Razvlačenje iz prtljažnika:
)
primite prekrivač prtljage za ručicu A
,
)
razvucite ga do stupova prtljažnika,
)
zakvačite ga u bočne nosače.
Kukice
Maksimalno opterećenje
7,5 kg, kada je prekrivač prtljage
razvučen i kad je mreža za pridrža-
vanje visokih predmeta u drugom
redu.
Na njih možete zakvačiti vrećice s namir-
nicama.
