Peugeot 308 SW BL 2011 Vodič za korisnike (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Size: 18.77 MB
Page 91 of 356
4
i
!
i
89
OTVARANJE
Prekidači podizača prozora mogu
raditi oko 45 sekunda nakon preki-
da kontakta ili do zaključavanja vo-
zila nakon otvaranja nekih vrata.
Ako se nekim staklom ne može
upravljati prekidačem na upravljač-
koj ploči na vratima vozača, upotri-
jebite prekidač na dotičnim vratima,
i obratno.
ELEKTRIČNI PODIZAČI PROZORA
Opremljeni su zaštitnim sustavom u slu-
čaju priklještenja i sustavom isključivanja
stražnjih prekidača podizača prozora.
1.
Prekidač električnog podizača
prozora vozača.
2.
Prekidač električnog podizača
prozora suvozača.
3.
Prekidač stražnjeg desnog
električnog podizača prozora.
4.
Prekidač stražnjeg lijevog
električnog podizača prozora.
5.
Tipka za isključivanje stražnjih
prekidača i unutrašnjih kvaka
stražnjih vrata.
Ako se staklo ne može zatvoriti (na
primjer, ako je zaleđeno):
)
do kraja spustite staklo pritiskom
na prekidač,
)
odmah zatim povucite prekidač
do zatvaranja,
)
držite prekidač u tom položaju
još oko jednu sekundu nakon
zatvaranja.
Za vrijeme tog postupka, zaštita
od priklještenja ne djeluje.
Zaštita od priklještenja
Ako staklo prilikom podizanja naiđe na
prepreku, ono će se zaustaviti i malo
spustiti.
- automatsko upravljanje
)
Pritisnite prekidač ili ga povucite
preko točke otpora. Staklo se do
kraja otvara, odnosno zatvara na-
kon otpuštanja prekidača.
)
Ponovnim pritiskom na prekidač
staklo se zaustavlja.
Električni sekvencijalni podizači
prozora
Na raspolaganju su vam dvije moguć-
nosti:
- ručno upravljanje
)
Pritisnite prekidač ili ga povucite ne
prelazeći točku otpora. Staklo se
zaustavlja čim otpustite prekidač. Radi zaštite motora podizača pro-
zora, nakon desetak uzastopnih
potpunih otvaranja/zatvaranja sta-
kla, uključit će se zaštitni sustav i
bit će dopušteno samo zatvaranje
stakla.
Nakon zatvaranja stakla, prekida-
če ćete ponovo moći koristiti nakon
oko 40 minuta.
Page 92 of 356
4
i
!
!
90
OTVARANJE
Ovom tipkom isključuju se i unu-
trašnje kvake na stražnjim vratima
(vidi poglavlje "Sigurnosna brava
za djecu - Električna sigurnosna
brava za djecu").
Svako drugo stanje žaruljice upu-
ćuje na neispravnost električne
sigurnosne brave za djecu. Dajte
provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Reinicijalizacija
Ako se neko staklo ne može podići u
automatskom načinu, potreban je po-
stupak reinicijalizacije:
)
povlačite prekidač do zaustavljanja
stakla,
)
otpustite prekidač i ponovo ga povu-
cite do potpunog zatvaranja stakla,
)
držite prekidač u tom položaju još oko
jednu sekundu nakon zatvaranja,
)
pritisnite prekidač za automatsko
spuštanje stakla,
)
nakon spuštanja stakla, ponovo priti-
snite prekidač na oko jednu sekundu. Uvijek izvadite kontakt ključ kad
izlazite iz vozila, makar i nakratko.
U slučaju priklještenja prilikom ru-
kovanja podizačima prozora, po-
krenite staklo u suprotnom smjeru
odgovarajućim prekidačem.
Prilikom rukovanja podizačima
prozora suputnika, vozač je dužan
provjeriti da nitko u vozilu ne ometa
ispravno zatvaranje stakala.
Vo z ač je dužan voditi računa o
tome da suputnici ispravno rukuju
podizačima prozora.
Pazite na djecu prilikom rukovanja
podizačima prozora.
Isključivanje stražnjih prekidača
prozora i unutrašnjih kvaka
stražnjih vrata
)
Radi sigurnosti djece, pritisnite tip-
ku 5
za isključivanje stražnjih preki-
dača podizača prozora, neovisno o
položaju stakala.
Kad je žaruljica upaljena, stražnji preki-
dači su isključeni.
Kad je žaruljica ugašena, stražnji preki-
dači su uključeni.
Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.
Page 93 of 356
4
!
OTVARANJE

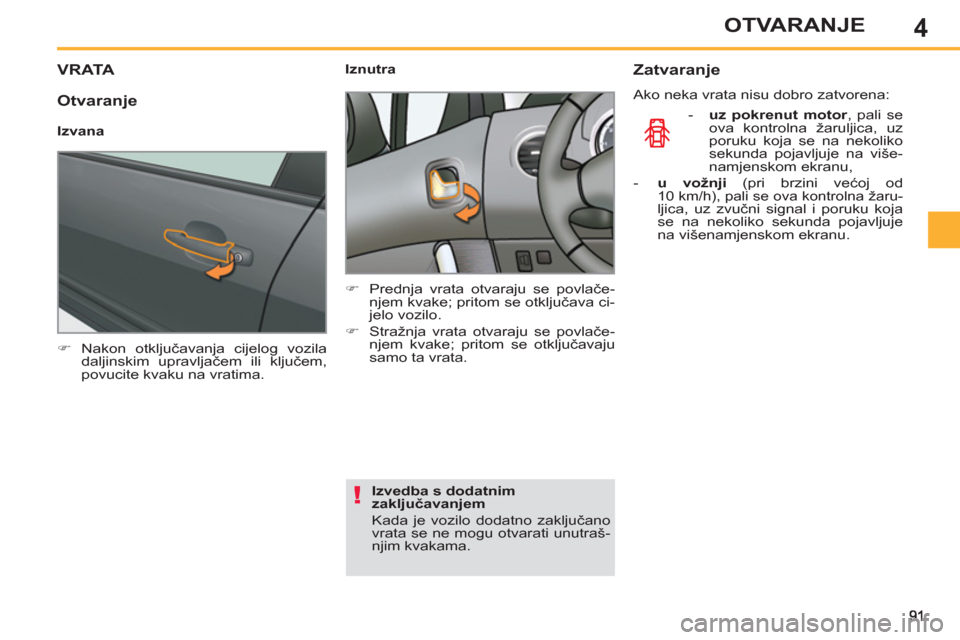

V R ATA
)
Nakon otključavanja cijelog vozila
daljinskim upravljačem ili ključem,
povucite kvaku na vratima.
Iznutra
)
Prednja vrata otvaraju se povlače-
njem kvake; pritom se otključava ci-
jelo vozilo.
)
Stražnja vrata otvaraju se povlače-
njem kvake; pritom se otključavaju
samo ta vrata.
Zatvaranje
Ako neka vrata nisu dobro zatvorena:
- uz
pokrenut
motor
, pali se
ova kontrolna žaruljica, uz
poruku koja se na nekoliko
sekunda pojavljuje na više-
namjenskom ekranu,
- u vožnji
(pri brzini većoj od
10 km/h), pali se ova kontrolna žaru-ljica, uz zvučni signal i poruku koja
se na nekoliko sekunda pojavljuje
na višenamjenskom ekranu.
Otvaranje
Izvana
Izvedba s dodatnim
zaključavanjem
Kada je vozilo dodatno zaključano
vrata se ne mogu otvarati unutraš-
njim kvakama.

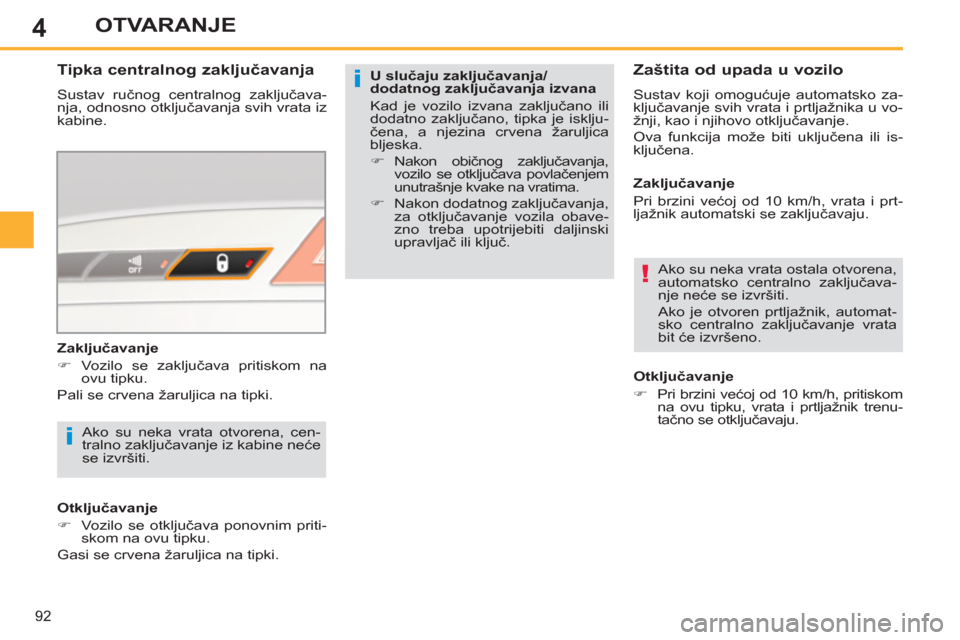

Page 94 of 356
4
i
!
i
92
OTVARANJE
U slučaju zaključavanja/
dodatnog zaključavanja izvana
Kad je vozilo izvana zaključano ili
dodatno zaključano, tipka je isklju-
čena, a njezina crvena žaruljica
bljeska.
)
Nakon običnog zaključavanja,
vozilo se otključava povlačenjem
unutrašnje kvake na vratima.
)
Nakon dodatnog zaključavanja,
za otključavanje vozila obave-
zno treba upotrijebiti daljinski
upravljač ili ključ.
Ako su neka vrata ostala otvorena,
automatsko centralno zaključava-
nje neće se izvršiti.
Ako je otvoren prtljažnik, automat-
sko centralno zaključavanje vrata
bit će izvršeno.
Tipka centralnog zaključavanja
Sustav ručnog centralnog zaključava-
nja, odnosno otključavanja svih vrata iz
kabine.
Zaključavanje
)
Vozilo se zaključava pritiskom na
ovu tipku.
Pali se crvena žaruljica na tipki.
Zaštita od upada u vozilo
Sustav koji omogućuje automatsko za-
ključavanje svih vrata i prtljažnika u vo-
žnji, kao i njihovo otključavanje.
Ova funkcija može biti uključena ili is-
ključena.
Otključavanje
)
Pri brzini većoj od 10 km/h, pritiskom
na ovu tipku, vrata i prtljažnik trenu-
tačno se otključavaju.
Ako su neka vrata otvorena, cen-
tralno zaključavanje iz kabine neće
se izvršiti.
Otključavanje
)
Vozilo se otključava ponovnim priti-
skom na ovu tipku.
Gasi se crvena žaruljica na tipki.
Zaključavanje
Pri brzini većoj od 10 km/h, vrata i prt-
ljažnik automatski se zaključavaju.
Page 95 of 356
4
93
OTVARANJE

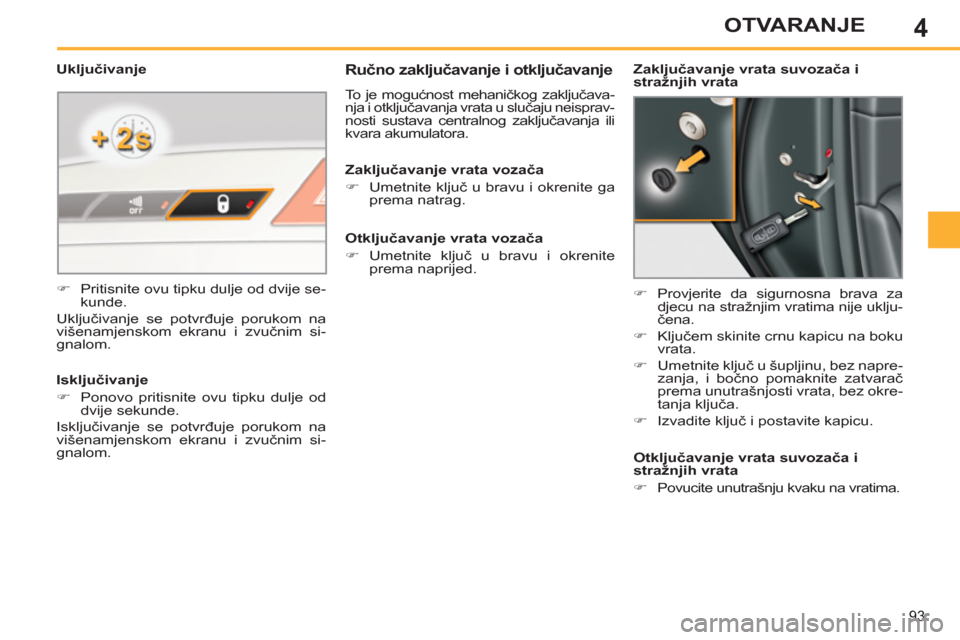

Ručno zaključavanje i otključavanje
To je mogućnost mehaničkog zaključava-
nja i otključavanja vrata u slučaju neisprav-
nosti sustava centralnog zaključavanja ili
kvara akumulatora.
)
Provjerite da sigurnosna brava za
djecu na stražnjim vratima nije uklju-
čena.
)
Ključem skinite crnu kapicu na boku
vrata.
)
Umetnite ključ u šupljinu, bez napre-
zanja, i bočno pomaknite zatvarač
prema unutrašnjosti vrata, bez okre-
tanja ključa.
)
Izvadite ključ i postavite kapicu.
Zaključavanje vrata vozača
)
Umetnite ključ u bravu i okrenite ga
prema natrag.
Otključavanje vrata vozača
)
Umetnite ključ u bravu i okrenite
prema naprijed.
Zaključavanje vrata suvozača i
stražnjih vrata
Otključavanje vrata suvozača i
stražnjih vrata
)
Povucite unutrašnju kvaku na vratima.
Uključivanje
)
Pritisnite ovu tipku dulje od dvije se-
kunde.
Uključivanje se potvrđuje porukom na
višenamjenskom ekranu i zvučnim si-
gnalom.
Isključivanje
)
Ponovo pritisnite ovu tipku dulje od
dvije sekunde.
Isključivanje se potvrđuje porukom na
višenamjenskom ekranu i zvučnim si-
gnalom.
Page 96 of 356
4
94
OTVARANJE

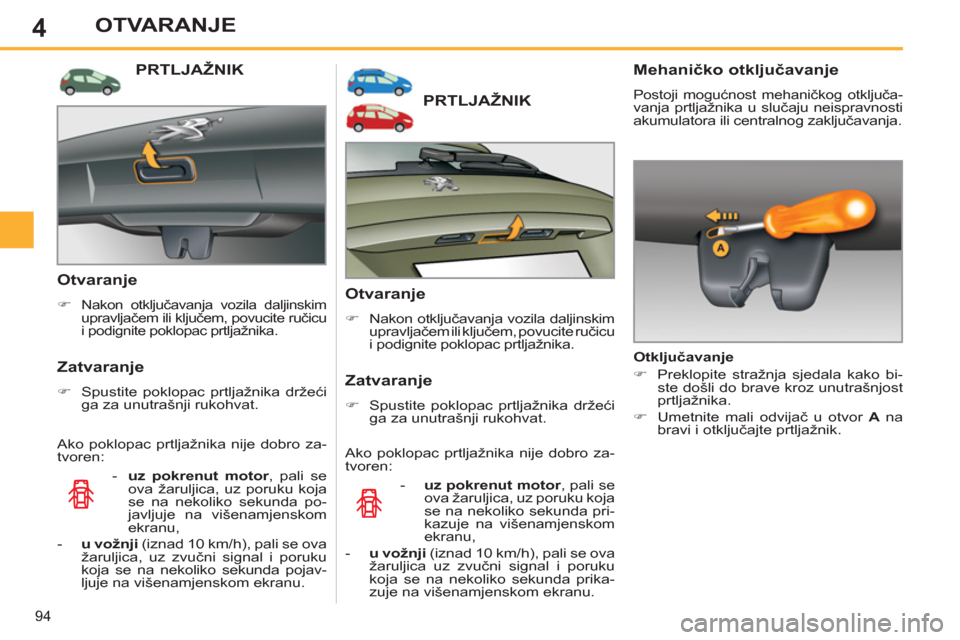

PRTLJAŽNIK
Otvaranje
)
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, povucite ručicu
i podignite poklopac prtljažnika.
Zatvaranje
)
Spustite poklopac prtljažnika držeći
ga za unutrašnji rukohvat.
- uz pokrenut motor
, pali se
ova žaruljica, uz poruku koja
se na nekoliko sekunda pri-
kazuje na višenamjenskom
ekranu,
- u vožnji
(iznad 10 km/h), pali se ova
žaruljica uz zvučni signal i poruku
koja se na nekoliko sekunda prika-
zuje na višenamjenskom ekranu.
Ako poklopac prtljažnika nije dobro za-
tvoren:
Otvaranje
)
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, povucite ručicu
i podignite poklopac prtljažnika.
PRTLJAŽNIK
- uz pokrenut motor
, pali se
ova žaruljica, uz poruku koja
se na nekoliko sekunda po-
javljuje na višenamjenskom
ekranu,
- u vožnji
(iznad 10 km/h), pali se ova
žaruljica, uz zvučni signal i poruku
koja se na nekoliko sekunda pojav-
ljuje na višenamjenskom ekranu.
Mehaničko otključavanje
Postoji mogućnost mehaničkog otključa-vanja prtljažnika u slučaju neispravnosti
akumulatora ili centralnog zaključavanja.
Otključavanje
)
Preklopite stražnja sjedala kako bi-
ste došli do brave kroz unutrašnjost
prtljažnika.
)
Umetnite mali odvijač u otvor A
na
bravi i otključajte prtljažnik.
Zatvaranje
)
Spustite poklopac prtljažnika držeći
ga za unutrašnji rukohvat.
Ako poklopac prtljažnika nije dobro za-
tvoren:
Page 97 of 356
4
i
!
OTVARANJE

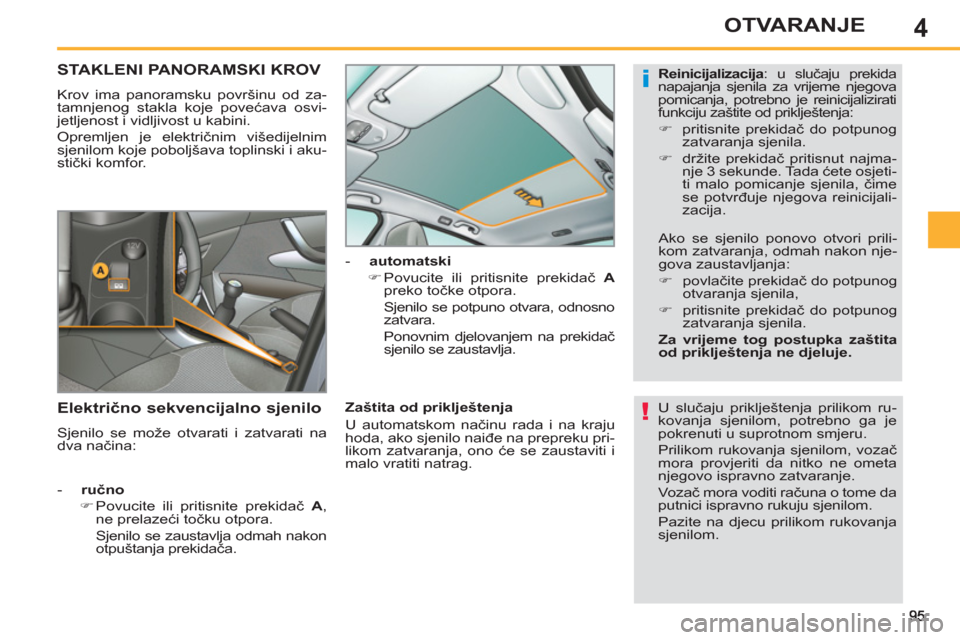

STAKLENI PANORAMSKI KROV
Krov ima panoramsku površinu od za-
tamnjenog stakla koje povećava osvi-
jetljenost i vidljivost u kabini.
Opremljen je električnim višedijelnim
sjenilom koje poboljšava toplinski i aku-
stički komfor.
U slučaju priklještenja prilikom ru-
kovanja sjenilom, potrebno ga je
pokrenuti u suprotnom smjeru.
Prilikom rukovanja sjenilom, vozač
mora provjeriti da nitko ne ometa
njegovo ispravno zatvaranje.
Vo z ač mora voditi računa o tome da
putnici ispravno rukuju sjenilom.
Pazite na djecu prilikom rukovanja
sjenilom.
- ručno
)
Povucite ili pritisnite prekidač A
,
ne prelazeći točku otpora.
Sjenilo se zaustavlja odmah nakon
otpuštanja prekidača.
- automatski
)
Povucite ili pritisnite prekidač A
preko točke otpora.
Sjenilo se potpuno otvara, odnosno
zatvara.
Ponovnim djelovanjem na prekidač
sjenilo se zaustavlja.
Zaštita od priklještenja
U automatskom načinu rada i na kraju
hoda, ako sjenilo naiđe na prepreku pri-
likom zatvaranja, ono će se zaustaviti i
malo vratiti natrag.
Električno sekvencijalno sjenilo
Sjenilo se može otvarati i zatvarati na
dva načina:
Reinicijalizacija
: u slučaju prekida
napajanja sjenila za vrijeme njegova
pomicanja, potrebno je reinicijalizirati
funkciju zaštite od priklještenja:
)
pritisnite prekidač do potpunog
zatvaranja sjenila.
)
držite prekidač pritisnut najma-
nje 3 sekunde. Tada ćete osjeti-
ti malo pomicanje sjenila, čime
se potvrđuje njegova reinicijali-
zacija.
Ako se sjenilo ponovo otvori prili-
kom zatvaranja, odmah nakon nje-
gova zaustavljanja:
)
povlačite prekidač do potpunog
otvaranja sjenila,
)
pritisnite prekidač do potpunog
zatvaranja sjenila.
Za vrijeme tog postupka zaštita
od priklještenja ne djeluje.
Page 98 of 356
4
i
!
96
OTVARANJE
U spremnik je potrebno uliti više od
5 litara kako bi mjerač goriva registrirao

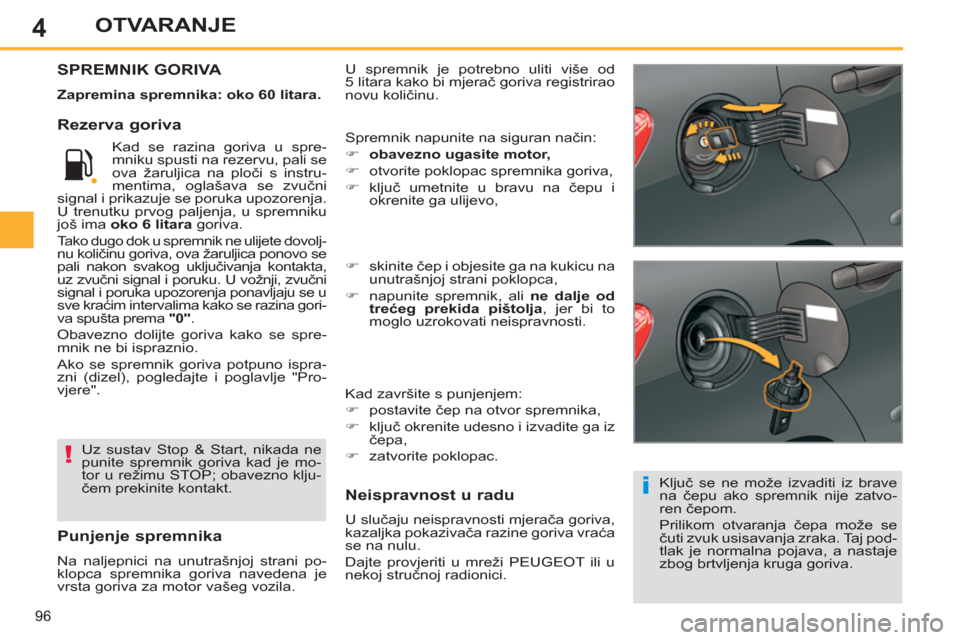

novu količinu. SPREMNIK GORIVA
Zapremina spremnika: oko 60 litara.
Ključ se ne može izvaditi iz brave
na čepu ako spremnik nije zatvo-
ren čepom.
Prilikom otvaranja čepa može se
čuti zvuk usisavanja zraka. Taj pod-
tlak je normalna pojava, a nastaje
zbog brtvljenja kruga goriva.
Rezerva goriva
Neispravnost u radu
U slučaju neispravnosti mjerača goriva,
kazaljka pokazivača razine goriva vraća
se na nulu.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Punjenje spremnika
Na naljepnici na unutrašnjoj strani po-
klopca spremnika goriva navedena je
vrsta goriva za motor vašeg vozila. Kad se razina goriva u spre-
mniku spusti na rezervu, pali se
ova žaruljica na ploči s instru-
mentima, oglašava se zvučni
signal i prikazuje se poruka upozorenja.
U trenutku prvog paljenja, u spremniku
još ima oko 6 litara
goriva.
Tako dugo dok u spremnik ne ulijete dovolj-
nu količinu goriva, ova žaruljica ponovo se
pali nakon svakog uključivanja kontakta,
uz zvučni signal i poruku. U vožnji, zvučni
signal i poruka upozorenja ponavljaju se u
sve kraćim intervalima kako se razina gori-
va spušta prema "0"
.
Obavezno dolijte goriva kako se spre-
mnik ne bi ispraznio.
Ako se spremnik goriva potpuno ispra-
zni (dizel), pogledajte i poglavlje "Pro-
vjere".
Uz sustav Stop & Start, nikada ne
punite spremnik goriva kad je mo-
tor u režimu STOP; obavezno klju-
čem prekinite kontakt.
)
skinite čep i objesite ga na kukicu na
unutrašnjoj strani poklopca,
)
napunite spremnik, ali ne dalje od
trećeg prekida pištolja
, jer bi to
moglo uzrokovati neispravnosti.
Kad završite s punjenjem:
)
postavite čep na otvor spremnika,
)
ključ okrenite udesno i izvadite ga iz
čepa,
)
zatvorite poklopac.
Spremnik napunite na siguran način:
)
obavezno ugasite motor,
)
otvorite poklopac spremnika goriva,
)
ključ umetnite u bravu na čepu i
okrenite ga ulijevo,
Page 99 of 356
4
i
i
97

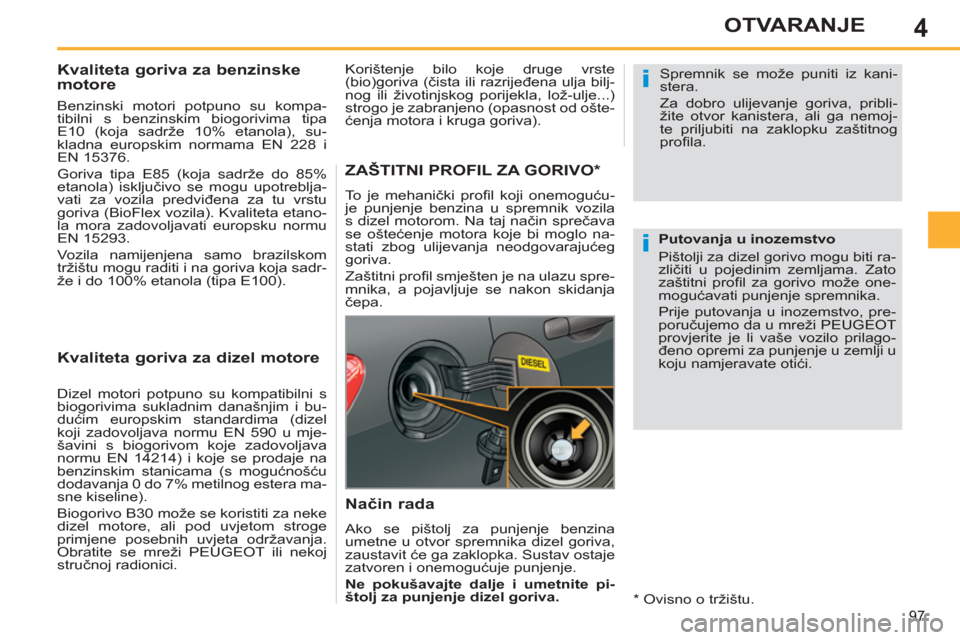

OTVARANJE
Kvaliteta goriva za benzinske
motore
Benzinski motori potpuno su kompa-
tibilni s benzinskim biogorivima tipa
E10 (koja sadrže 10% etanola), su-
kladna europskim normama EN 228 i
EN 15376.
Goriva tipa E85 (koja sadrže do 85%
etanola) isključivo se mogu upotreblja-
vati za vozila predviđena za tu vrstu
goriva (BioFlex vozila). Kvaliteta etano-
la mora zadovoljavati europsku normu
EN 15293.
Vozila namijenjena samo brazilskom
tržištu mogu raditi i na goriva koja sadr-
že i do 100% etanola (tipa E100).
Kvaliteta goriva za dizel motore
Dizel motori potpuno su kompatibilni s
biogorivima sukladnim današnjim i bu-
dućim europskim standardima (dizel
koji zadovoljava normu EN 590 u mje-
šavini s biogorivom koje zadovoljava
normu EN 14214) i koje se prodaje na
benzinskim stanicama (s mogućnošću
dodavanja 0 do 7% metilnog estera ma-
sne kiseline).
Biogorivo B30 može se koristiti za neke
dizel motore, ali pod uvjetom stroge
primjene posebnih uvjeta održavanja.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici. Korištenje bilo koje druge vrste
(bio)goriva (čista ili razrijeđena ulja bilj-
nog ili životinjskog porijekla, lož-ulje...)
strogo je zabranjeno (opasnost od ošte-
ćenja motora i kruga goriva).
ZAŠTITNI PROFIL ZA GORIVO *
To je mehanički profi l koji onemoguću-
je punjenje benzina u spremnik vozila
s dizel motorom. Na taj način sprečava
se oštećenje motora koje bi moglo na-
stati zbog ulijevanja neodgovarajućeg
goriva.
Zaštitni profi l smješten je na ulazu spre-
mnika, a pojavljuje se nakon skidanja
čepa.
Način rada
Ako se pištolj za punjenje benzina
umetne u otvor spremnika dizel goriva,
zaustavit će ga zaklopka. Sustav ostaje
zatvoren i onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pi-
štolj za punjenje dizel goriva.
Spremnik se može puniti iz kani-
stera.
Za dobro ulijevanje goriva, pribli-
žite otvor kanistera, ali ga nemoj-
te priljubiti na zaklopku zaštitnog
profi la.
Putovanja u inozemstvo
Pištolji za dizel gorivo mogu biti ra-
zličiti u pojedinim zemljama. Zato
zaštitni profi l za gorivo može one-
mogućavati punjenje spremnika.
Prije putovanja u inozemstvo, pre-
poručujemo da u mreži PEUGEOT
provjerite je li vaše vozilo prilago-
đeno opremi za punjenje u zemlji u
koju namjeravate otići.
*
Ovisno o tržištu.
Page 100 of 356
5
98
VIDLJIVOST
SKLOPKE VANJSKIH SVJETALA
Te sklopke služe za uključivanje i is-
ključivanje pojedinih prednjih i stražnjih
svjetala vozila.
Glavna svjetla
To su prednja i stražnja svjetla koja vo-
začu osiguravaju bolju vidljivost u ra-
znim vanjskim uvjetima:
- s upaljenim pozicijskim svjetlima vo-
zilo je uočljivije,
- s upaljenim kratkim svjetlima vozač
bolje vidi cestu, bez zasljepljivanja
drugih sudionika u prometu,
- duga svjetla na praznoj cesti, radi
još bolje preglednosti.
Dodatna svjetla
Dodatna svjetla koriste se u posebnim
uvjetima vožnje:
- s upaljenim stražnjim svjetlom za
maglu vozilo je uočljivo i na velikoj
udaljenosti,
-
s upaljenim prednjim svjetlima za ma-
glu vozač po magli bolje vidi cestu,
- rasvjeta zavoja, za bolju pregled-
nost u zavojima,
- s upaljenim dnevnim svjetlima vozilo
je danju uočljivije.
Programiranje
Ovisno o opcijama, na raspolaganju su
vam i sljedeće mogućnosti:
- privremeno paljenje svjetala,
- automatsko paljenje svjetala,
- rasvjeta zavoja.
Model bez automatskog
paljenja AUTO
Model s automatskim
paljenjem AUTO
Automatsko paljenje svjetala.
Ručne sklopke
Vozač može rukovati svjetlima pomoću
prstena A
i ručice B
.
A.
Prsten za izbor načina rada glavnih
svjetala: okrenite ga i postavite željeni
simbol nasuprot oznaci.
Ugašena svjetla.
Upaljena samo pozicijska svjetla.
B.
Prebacivanje s kratkog svjetla na
dugo i obratno: povucite sklopku pre-
ma sebi.
Kad su svjetla ugašena ili su upaljena
samo pozicijska svjetla, svjetlosni si-
gnal dugim svjetlom može se uključiti
povlačenjem sklopke. Upaljena kratka ili duga
svjetla.
Prikazi
Na ploči s instrumentima pali se žaruljica
kojom se potvrđuje da su odgovarajuća
svjetla upaljena.
