Peugeot 308 SW BL 2011 Vodič za korisnike (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Size: 18.77 MB
Page 81 of 356
3
79
KOMFOR

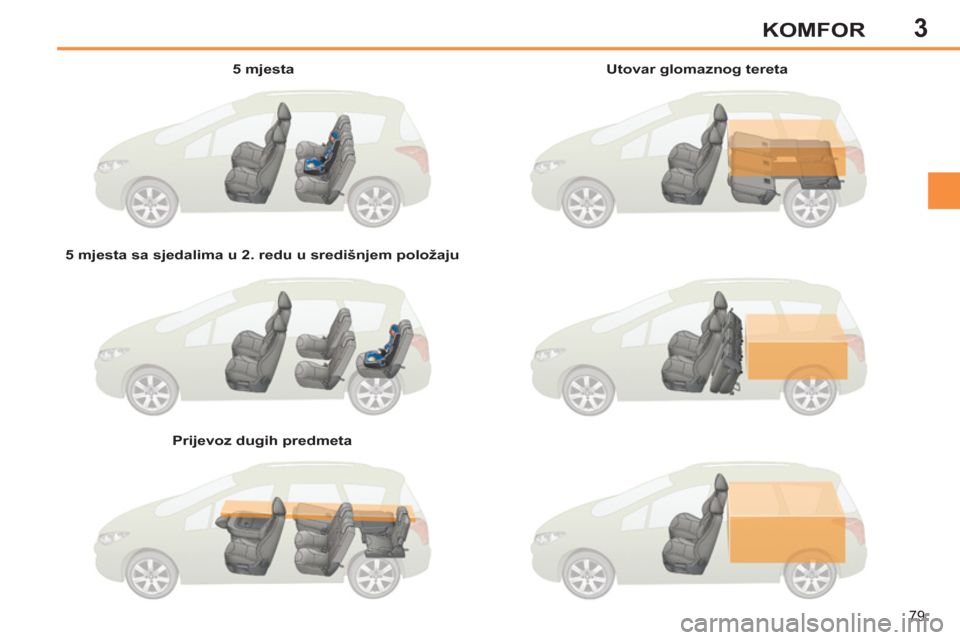

5 mjesta
5 mjesta sa sjedalima u 2. redu u središnjem položaju
Prijevoz dugih predmeta
Utovar glomaznog tereta
Page 82 of 356
3
!
i
i
80
KOMFOR
Ono što vidite u retrovizoru u stvar-
nosti je puno bliže nego što se čini.
O tome vodite računa kada procje-
njujete udaljenost vozila koja vam
dolaze sa stražnje strane.

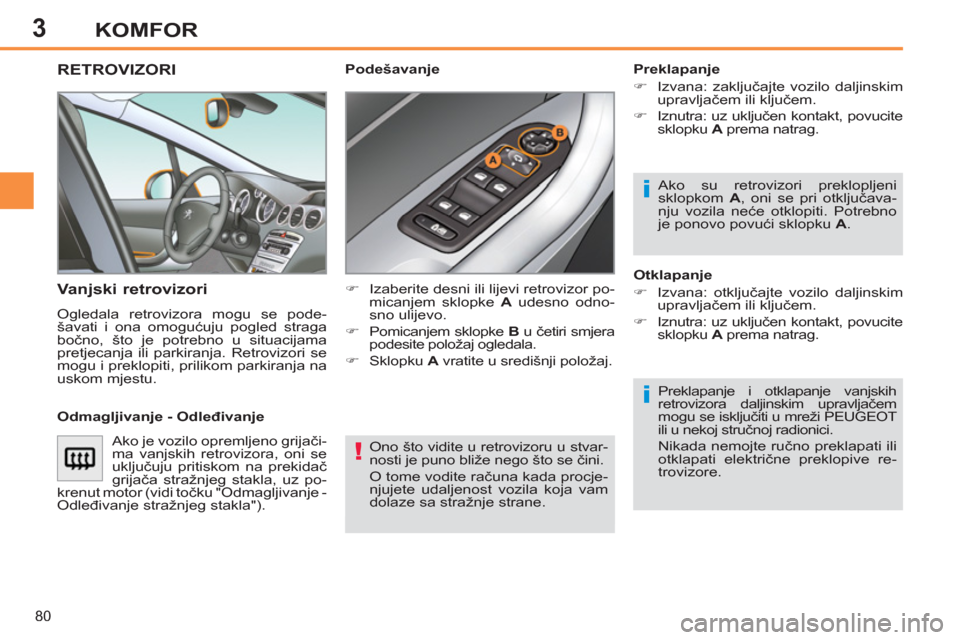

RETROVIZORI
Vanjski retrovizori
Ogledala retrovizora mogu se pode-
šavati i ona omogućuju pogled straga
bočno, što je potrebno u situacijama
pretjecanja ili parkiranja. Retrovizori se
mogu i preklopiti, prilikom parkiranja na
uskom mjestu.
Preklapanje
)
Izvana: zaključajte vozilo daljinskim
upravljačem ili ključem.
)
Iznutra: uz uključen kontakt, povucite
sklopku A
prema natrag.
Preklapanje i otklapanje vanjskih
retrovizora daljinskim upravljačem
mogu se isključiti u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Nikada nemojte ručno preklapati ili
otklapati električne preklopive re-
trovizore.
Podešavanje
Otklapanje
)
Izvana: otključajte vozilo daljinskim
upravljačem ili ključem.
)
Iznutra: uz uključen kontakt, povucite
sklopku A
prema natrag. Ako su retrovizori preklopljeni
sklopkom A
, oni se pri otključava-
nju vozila neće otklopiti. Potrebno
je ponovo povući sklopku A
.
)
Izaberite desni ili lijevi retrovizor po-
micanjem sklopke A
udesno odno-
sno ulijevo.
)
Pomicanjem sklopke B
u č
etiri smjera
podesite položaj ogledala.
)
Sklopku A
vratite u središnji položaj.
Odmagljivanje - Odleđivanje
Ako je vozilo opremljeno grijači-
ma vanjskih retrovizora, oni se
uključuju pritiskom na prekidač
grijača stražnjeg stakla, uz po-
krenut motor (vidi točku "Odmagljivanje -
Odleđivanje stražnjeg stakla").
Page 83 of 356
3
81
KOMFOR

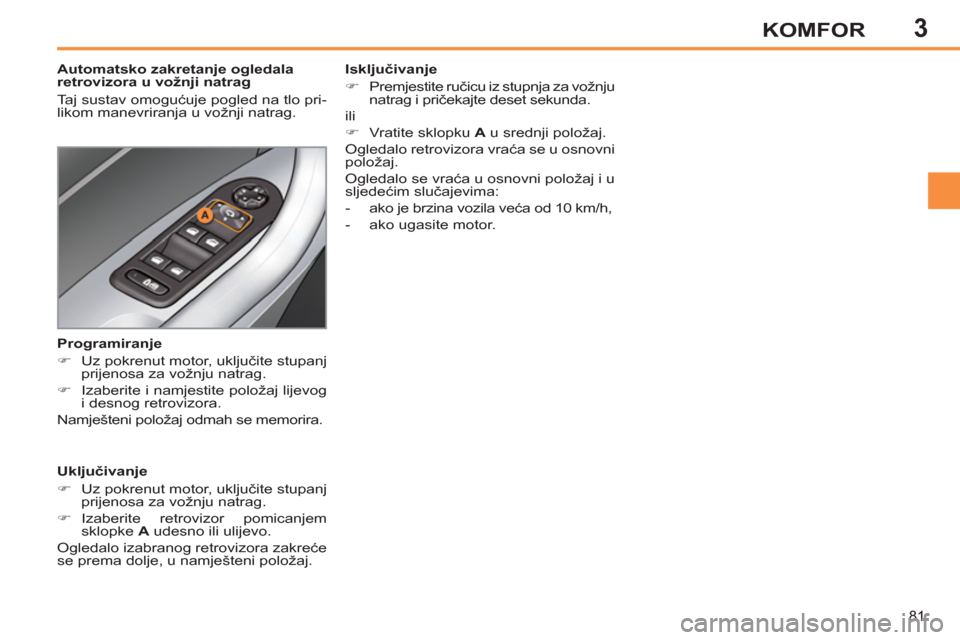

Automatsko zakretanje ogledala
retrovizora u vožnji natrag
Taj sustav omogućuje pogled na tlo pri-
likom manevriranja u vožnji natrag.
Uključivanje
)
Uz pokrenut motor, uključite stupanj
prijenosa za vožnju natrag.
)
Izaberite retrovizor pomicanjem
sklopke A
udesno ili ulijevo.
Ogledalo izabranog retrovizora zakreće
se prema dolje, u namješteni položaj.
Programiranje
)
Uz pokrenut motor, uključite stupanj
prijenosa za vožnju natrag.
)
Izaberite i namjestite položaj lijevog
i desnog retrovizora.
Namješteni položaj odmah se memorira.
Isključivanje
)
Premjestite ručicu iz stupnja za vožnju
natrag i pričekajte deset sekunda.
ili
)
Vratite sklopku A
u srednji položaj.
Ogledalo retrovizora vraća se u osnovni
položaj.
Ogledalo se vraća u osnovni položaj i u
sljedećim slučajevima:
- ako je brzina vozila veća od 10 km/h,
- ako ugasite motor.
Page 84 of 356
3
i
!
!
82
KOMFOR

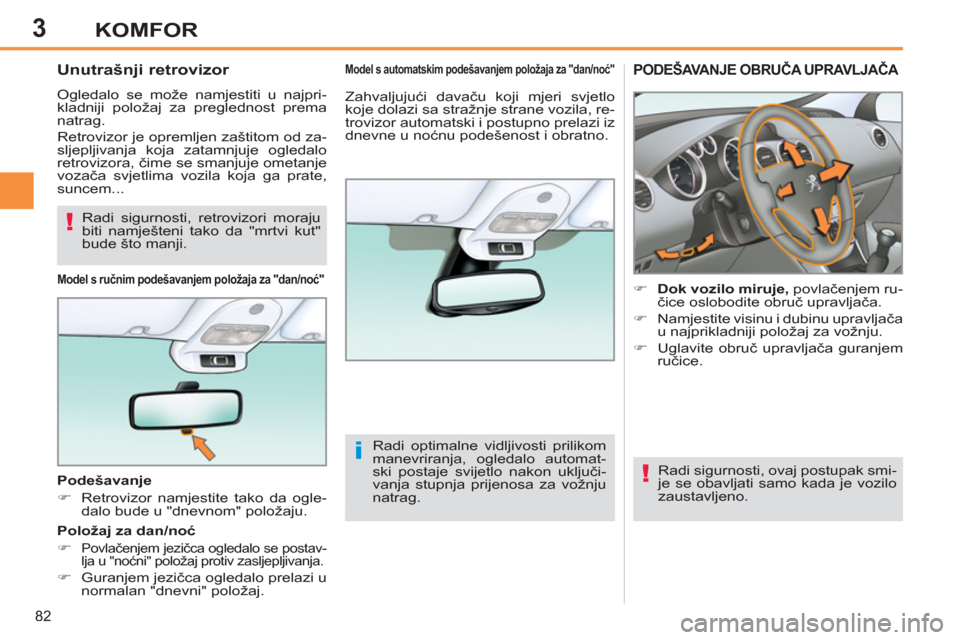

PODEŠAVANJE OBRUČA UPRAVLJAČA
)
Dok vozilo miruje,
povlačenjem ru-
čice oslobodite obruč upravljača.
)
Namjestite visinu i dubinu upravljača
u najprikladniji položaj za vožnju.
)
Uglavite obruč upravljača guranjem
ručice.
Radi sigurnosti, ovaj postupak smi-
je se obavljati samo kada je vozilo
zaustavljeno.
Model s automatskim podešavanjem položaja za "dan/noć"
Radi optimalne vidljivosti prilikom
manevriranja, ogledalo automat-
ski postaje svijetlo nakon uključi-
vanja stupnja prijenosa za vožnju
natrag.
Zahvaljujući davaču koji mjeri svjetlo
koje dolazi sa stražnje strane vozila, re-
trovizor automatski i postupno prelazi iz
dnevne u noćnu podešenost i obratno.
Podešavanje
)
Retrovizor namjestite tako da ogle-
dalo bude u "dnevnom" položaju.
Radi sigurnosti, retrovizori moraju
biti namješteni tako da "mrtvi kut"
bude što manji.
Model s ručnim podešavanjem položaja za "dan/noć"
Položaj za dan/noć
)
Povlačenjem jezičca ogledalo se postav-
lja u "noćni" položaj protiv zasljepljivanja.
)
Guranjem jezičca ogledalo prelazi u
normalan "dnevni" položaj.
Unutrašnji retrovizor
Ogledalo se može namjestiti u najpri-
kladniji položaj za preglednost prema
natrag.
Retrovizor je opremljen zaštitom od za-
sljepljivanja koja zatamnjuje ogledalo
retrovizora, čime se smanjuje ometanje
vozača svjetlima vozila koja ga prate,
suncem...
Page 85 of 356
4
i
i
OTVARANJE

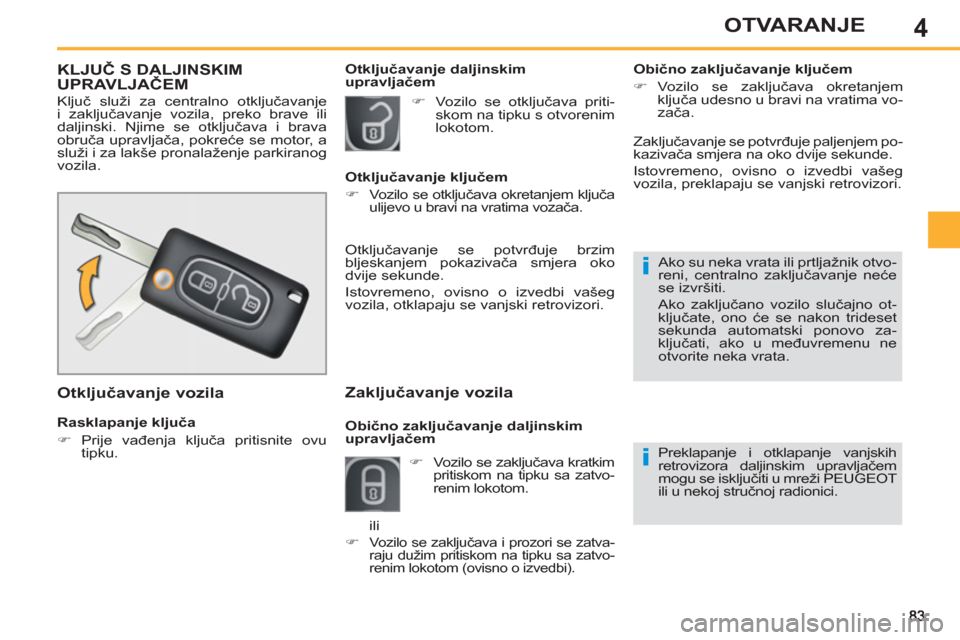

KLJUČ S DALJINSKIM UPRAVLJAČEM
Ključ služi za centralno otključavanje
i zaključavanje vozila, preko brave ili
daljinski. Njime se otključava i brava
obruča upravljača, pokreće se motor, a
služi i za lakše pronalaženje parkiranog
vozila.
Rasklapanje ključa
)
Prije vađenja ključa pritisnite ovu
tipku.
Otključavanje vozila
)
Vozilo se otključava priti-
skom na tipku s otvorenim
lokotom.
Otključavanje ključem
)
Vozilo se otključava okretanjem ključa
ulijevo u bravi na vratima vozača.
Otključavanje daljinskim
upravljačem
Ako su neka vrata ili prtljažnik otvo-
reni, centralno zaključavanje neće
se izvršiti.
Ako zaključano vozilo slučajno ot-
ključate, ono će se nakon trideset
sekunda automatski ponovo za-
ključati, ako u međuvremenu ne
otvorite neka vrata.
Obično zaključavanje ključem
)
Vozilo se zaključava okretanjem
ključa udesno u bravi na vratima vo-
zača.
Preklapanje i otklapanje vanjskih
retrovizora daljinskim upravljačem
mogu se isključiti u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Zaključavanje vozila
)
Vozilo se zaključava kratkim
pritiskom na tipku sa zatvo-
renim lokotom.
ili
)
Vozilo se zaključava i prozori se zatva-
raju dužim pritiskom na tipku sa zatvo-
renim lokotom (ovisno o izvedbi).
Obično zaključavanje daljinskim
upravljačem Zaključavanje se potvrđuje paljenjem po-
kazivača smjera na oko dvije sekunde.
Istovremeno, ovisno o izvedbi vašeg
vozila, preklapaju se vanjski retrovizori.
Otključavanje se potvrđuje brzim
bljeskanjem pokazivača smjera oko
dvije sekunde.
Istovremeno, ovisno o izvedbi vašeg
vozila, otklapaju se vanjski retrovizori.
Page 86 of 356
4
!
84
OTVARANJE

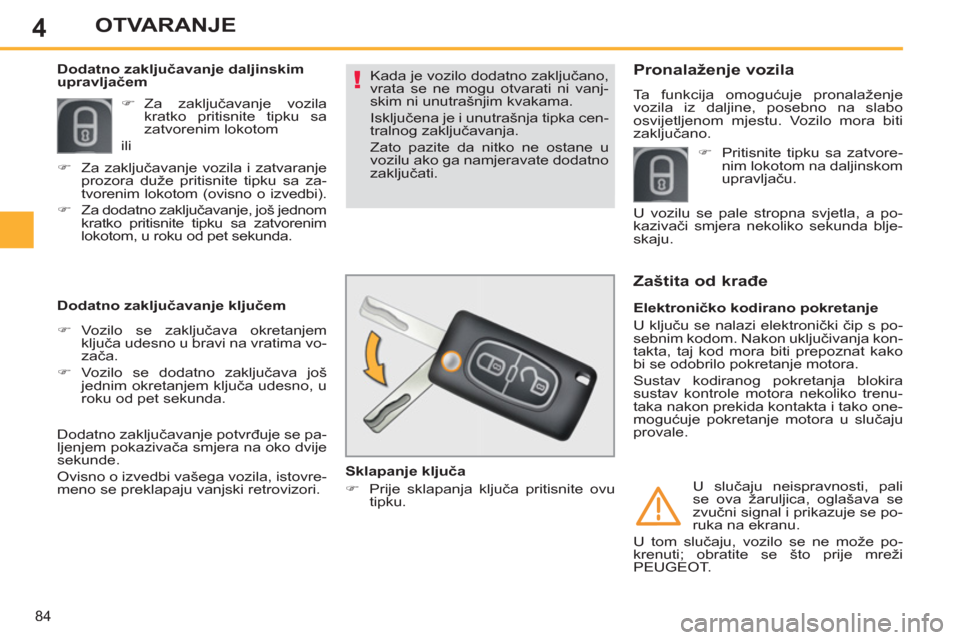

Kada je vozilo dodatno zaključano,
vrata se ne mogu otvarati ni vanj-
skim ni unutrašnjim kvakama.
Isključena je i unutrašnja tipka cen-
tralnog zaključavanja.
Zato pazite da nitko ne ostane u
vozilu ako ga namjeravate dodatno
zaključati.
Dodatno zaključavanje daljinskim
upravljačem
Dodatno zaključavanje ključem
)
Za zaključavanje vozila
kratko pritisnite tipku sa
zatvorenim lokotom
ili
Dodatno zaključavanje potvrđuje se pa-
ljenjem pokazivača smjera na oko dvije
sekunde.
Ovisno o izvedbi vašega vozila, istovre-
meno se preklapaju vanjski retrovizori.
)
Vozilo se zaključava okretanjem
ključa udesno u bravi na vratima vo-
zača.
)
Vozilo se dodatno zaključava još
jednim okretanjem ključa udesno, u
roku od pet sekunda.
Sklapanje ključa
)
Prije sklapanja ključa pritisnite ovu
tipku.
Pronalaženje vozila
Ta funkcija omogućuje pronalaženje
vozila iz daljine, posebno na slabo
osvijetljenom mjestu. Vozilo mora biti
zaključano.
Elektroničko kodirano pokretanje
U ključu se nalazi elektronički čip s po-
sebnim kodom. Nakon uključivanja kon-
takta, taj kod mora biti prepoznat kako
bi se odobrilo pokretanje motora.
Sustav kodiranog pokretanja blokira
sustav kontrole motora nekoliko trenu-
taka nakon prekida kontakta i tako one-
mogućuje pokretanje motora u slučaju
provale.
Zaštita od krađe
U slučaju neispravnosti, pali
se ova žaruljica, oglašava se
zvučni signal i prikazuje se po-
ruka na ekranu.
U tom slučaju, vozilo se ne može po-
krenuti; obratite se što prije mreži
PEUGEOT.
)
Za zaključavanje vozila i zatvaranje
prozora duže pritisnite tipku sa za-
tvorenim lokotom (ovisno o izvedbi).
)
Za dodatno zaključavanje, još jednom
kratko pritisnite tipku sa zatvorenim
lokotom, u roku od pet sekunda.
)
Pritisnite tipku sa zatvore-
nim lokotom na daljinskom
upravljaču.
U vozilu se pale stropna svjetla, a po-
kazivači smjera nekoliko sekunda blje-
skaju.
Page 87 of 356
4
i
!
85
OTVARANJE

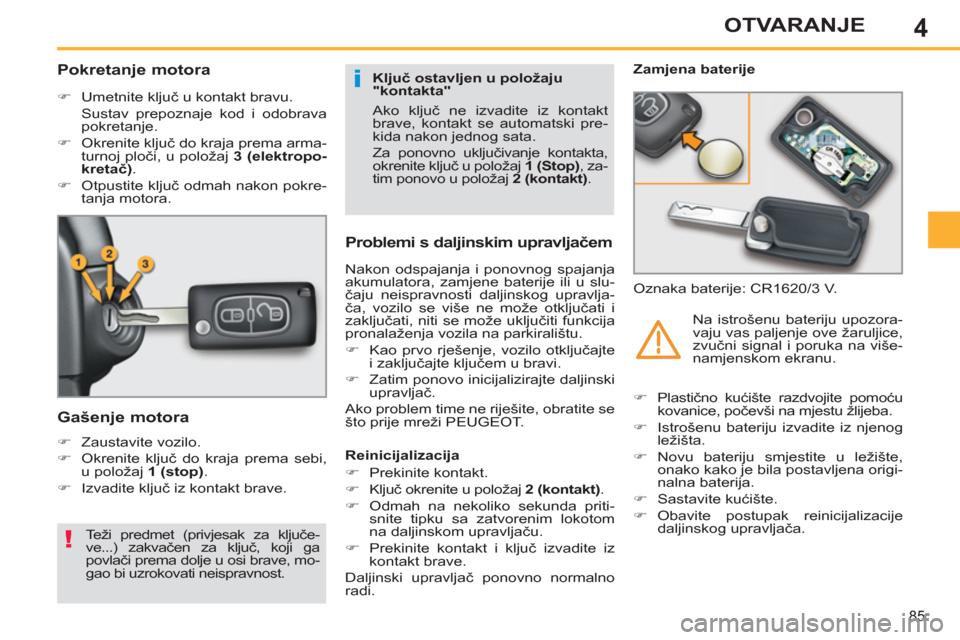

Pokretanje motora
)
Umetnite ključ u kontakt bravu.
Sustav prepoznaje kod i odobrava
pokretanje.
)
Okrenite ključ do kraja prema arma-
turnoj ploči, u položaj 3 (elektropo-
kretač)
.
)
Otpustite ključ odmah nakon pokre-
tanja motora.
Gašenje motora
)
Zaustavite vozilo.
)
Okrenite ključ do kraja prema sebi,
u položaj 1 (stop)
.
)
Izvadite ključ iz kontakt brave.
Problemi s daljinskim upravljačem
Nakon odspajanja i ponovnog spajanja
akumulatora, zamjene baterije ili u slu-
čaju neispravnosti daljinskog upravlja-
ča, vozilo se više ne može otključati i
zaključati, niti se može uključiti funkcija
pronalaženja vozila na parkiralištu.
)
Kao prvo rješenje, vozilo otključajte
i zaključajte ključem u bravi.
)
Zatim ponovo inicijalizirajte daljinski
upravljač.
Ako problem time ne riješite, obratite se
što prije mreži PEUGEOT.
Zamjena baterije
Oznaka baterije: CR1620/3 V.
Reinicijalizacija
)
Prekinite kontakt.
)
Ključ okrenite u položaj 2 (kontakt)
.
)
Odmah na nekoliko sekunda priti-
snite tipku sa zatvorenim lokotom
na daljinskom upravljaču.
)
Prekinite kontakt i ključ izvadite iz
kontakt brave.
Daljinski upravljač ponovno normalno
radi. Na istrošenu bateriju upozora-
vaju vas paljenje ove žaruljice,
zvučni signal i poruka na više-
namjenskom ekranu.
Ključ ostavljen u položaju
"kontakta"
Ako ključ ne izvadite iz kontakt
brave, kontakt se automatski pre-
kida nakon jednog sata.
Za ponovno uključivanje kontakta,
okrenite ključ u položaj 1 (Stop)
, za-
tim ponovo u položaj 2 (kontakt)
.
)
Plastično kućište razdvojite pomoću
kovanice, počevši na mjestu žlijeba.
)
Istrošenu bateriju izvadite iz njenog
ležišta.
)
Novu bateriju smjestite u ležište,
onako kako je bila postavljena origi-
nalna baterija.
)
Sastavite kućište.
)
Obavite postupak reinicijalizacije
daljinskog upravljača.
Teži predmet (privjesak za ključe-
ve...) zakvačen za ključ, koji ga
povlači prema dolje u osi brave, mo-
gao bi uzrokovati neispravnost.
Page 88 of 356
4
!
86
OTVARANJE

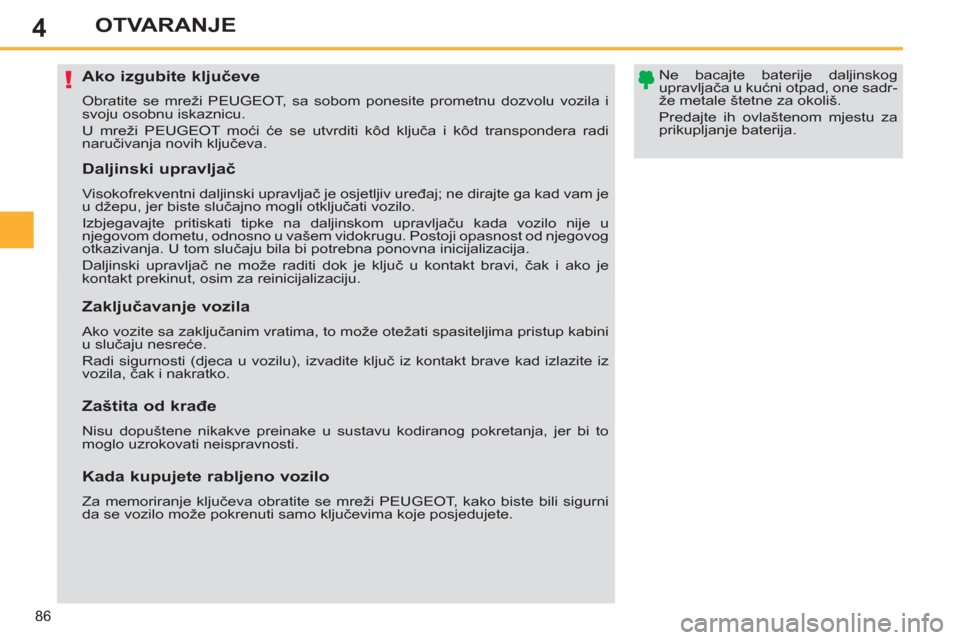

Ako izgubite ključeve
Obratite se mreži PEUGEOT, sa sobom ponesite prometnu dozvolu vozila i
svoju osobnu iskaznicu.
U mreži PEUGEOT moći će se utvrditi kôd ključa i kôd transpondera radi
naručivanja novih ključeva.
Ne bacajte baterije daljinskog
upravljača u kućni otpad, one sadr-
že metale štetne za okoliš.
Predajte ih ovlaštenom mjestu za
prikupljanje baterija.
Daljinski upravljač
Visokofrekventni daljinski upravljač je osjetljiv uređaj; ne dirajte ga kad vam je
u džepu, jer biste slučajno mogli otključati vozilo.
Izbjegavajte pritiskati tipke na daljinskom upravljaču kada vozilo nije u
njegovom dometu, odnosno u vašem vidokrugu. Postoji opasnost od njegovog
otkazivanja. U tom slučaju bila bi potrebna ponovna inicijalizacija.
Daljinski upravljač ne može raditi dok je ključ u kontakt bravi, čak i ako je
kontakt prekinut, osim za reinicijalizaciju.
Zaključavanje vozila
Ako vozite sa zaključanim vratima, to može otežati spasiteljima pristup kabini
u slučaju nesreće.
Radi sigurnosti (djeca u vozilu), izvadite ključ iz kontakt brave kad izlazite iz
vozila, čak i nakratko.
Zaštita od krađe
Nisu dopuštene nikakve preinake u sustavu kodiranog pokretanja, jer bi to
moglo uzrokovati neispravnosti.
Kada kupujete rabljeno vozilo
Za memoriranje ključeva obratite se mreži PEUGEOT, kako biste bili sigurni
da se vozilo može pokrenuti samo ključevima koje posjedujete.

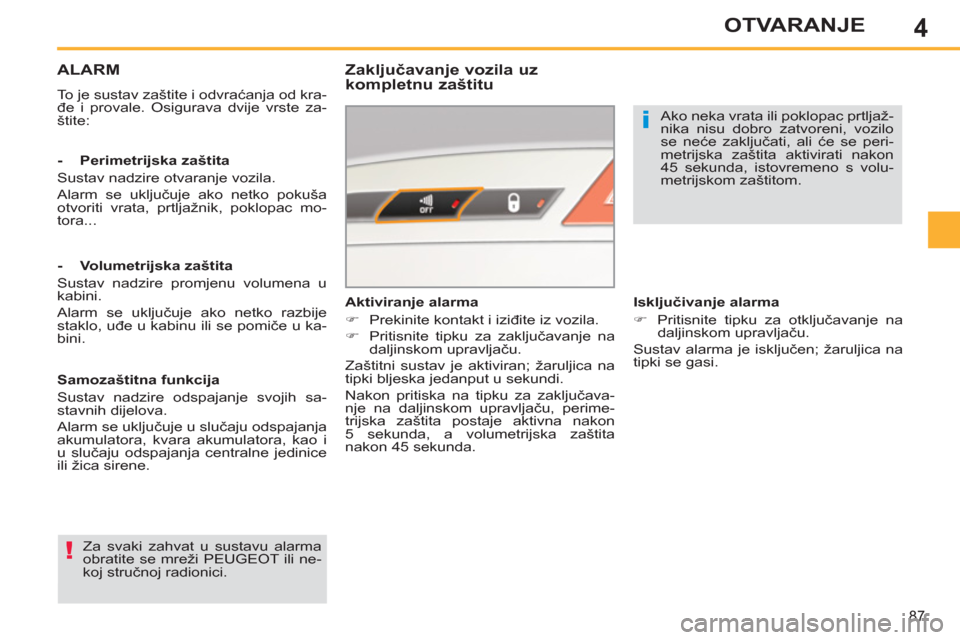

Page 89 of 356
4
i
!
87
OTVARANJE
ALARM
To je sustav zaštite i odvraćanja od kra-
đe i provale. Osigurava dvije vrste za-
štite:
Zaključavanje vozila uz
kompletnu zaštitu
Za svaki zahvat u sustavu alarma
obratite se mreži PEUGEOT ili ne-
koj stručnoj radionici.
Aktiviranje alarma
)
Prekinite kontakt i iziđite iz vozila.
)
Pritisnite tipku za zaključavanje na
daljinskom upravljaču.
Zaštitni sustav je aktiviran; žaruljica na
tipki bljeska jedanput u sekundi.
Nakon pritiska na tipku za zaključava-
nje na daljinskom upravljaču, perime-
trijska zaštita postaje aktivna nakon
5 sekunda, a volumetrijska zaštita
nakon 45 sekunda.
- Perimetrijska zaštita
Sustav nadzire otvaranje vozila.
Alarm se uključuje ako netko pokuša
otvoriti vrata, prtljažnik, poklopac mo-
tora...
- Volumetrijska zaštita
Sustav nadzire promjenu volumena u
kabini.
Alarm se uključuje ako netko razbije
staklo, uđe u kabinu ili se pomiče u ka-
bini.
Samozaštitna funkcija
Sustav nadzire odspajanje svojih sa-
stavnih dijelova.
Alarm se uključuje u slučaju odspajanja
akumulatora, kvara akumulatora, kao i
u slučaju odspajanja centralne jedinice
ili žica sirene.
Isključivanje alarma
)
Pritisnite tipku za otključavanje na
daljinskom upravljaču.
Sustav alarma je isključen; žaruljica na
tipki se gasi.
Ako neka vrata ili poklopac prtljaž-
nika nisu dobro zatvoreni, vozilo
se neće zaključati, ali
će se peri-
metrijska zaštita aktivirati nakon
45 sekunda, istovremeno s volu-
metrijskom zaštitom.

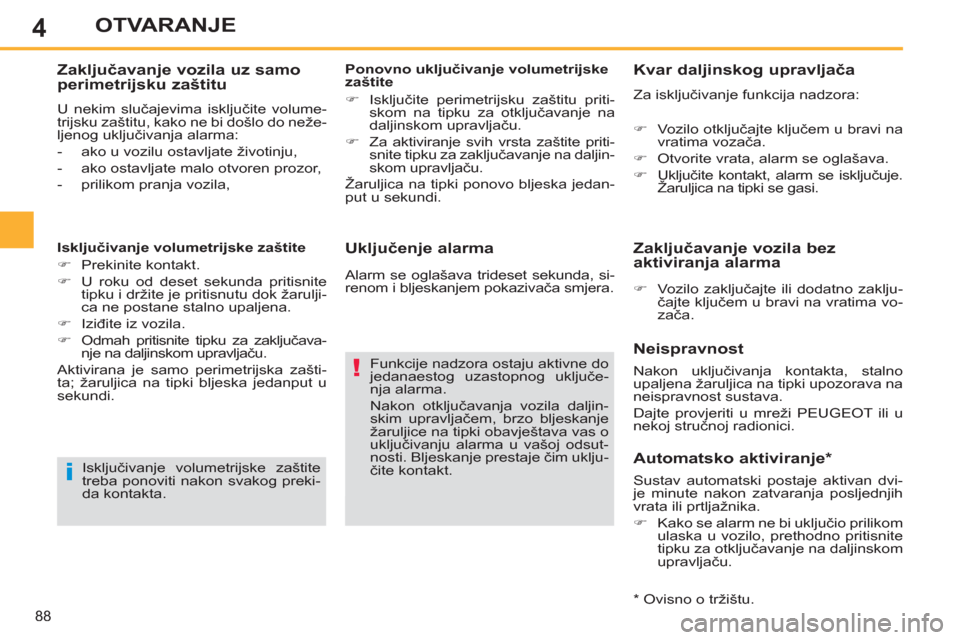

Page 90 of 356
4
i
!
88
OTVARANJE
Uključenje alarma
Funkcije nadzora ostaju aktivne do
jedanaestog uzastopnog uključe-
nja alarma.
Nakon otključavanja vozila daljin-
skim upravljačem, brzo bljeskanje
žaruljice na tipki obavještava vas o
uključivanju alarma u vašoj odsut-
nosti. Bljeskanje prestaje čim uklju-
čite kontakt.
Kvar daljinskog upravljača
Za isključivanje funkcija nadzora:
)
Vozilo zaključajte ili dodatno zaklju-
čajte ključem u bravi na vratima vo-
zača.
Zaključavanje vozila bez
aktiviranja alarma
Nakon uključivanja kontakta, stalno
upaljena žaruljica na tipki upozorava na
neispravnost sustava.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Alarm se oglašava trideset sekunda, si-
renom i bljeskanjem pokazivača smjera.
)
Vozilo otključajte ključem u bravi na
vratima vozača.
)
Otvorite vrata, alarm se oglašava.
)
Uključite kontakt, alarm se isključuje.
Žaruljica na tipki se gasi.
Neispravnost
Automatsko aktiviranje *
Isključivanje volumetrijske zaštite
treba ponoviti nakon svakog preki-
da kontakta.
Isključivanje volumetrijske zaštite
)
Prekinite kontakt.
)
U roku od deset sekunda pritisnite
tipku i držite je pritisnutu dok žarulji-
ca ne postane stalno upaljena.
)
Iziđite iz vozila.
)
Odmah pritisnite tipku za zaključava-
nje na daljinskom upravljaču.
Aktivirana je samo perimetrijska zašti-
ta; žaruljica na tipki bljeska jedanput u
sekundi.
Zaključavanje vozila uz samo
perimetrijsku zaštitu
U nekim slučajevima isključite volume-
trijsku zaštitu, kako ne bi došlo do neže-
ljenog uključivanja alarma:
- ako u vozilu ostavljate životinju,
- ako ostavljate malo otvoren prozor,
- prilikom pranja vozila,
Ponovno uključivanje volumetrijske
zaštite
)
Isključite perimetrijsku zaštitu priti-
skom na tipku za otključavanje na
daljinskom upravljaču.
)
Za aktiviranje svih vrsta zaštite priti-
snite tipku za zaključavanje na daljin-
skom upravljaču.
Žaruljica na tipki ponovo bljeska jedan-
put u sekundi.
*
Ovisno o tržištu.
Sustav automatski postaje aktivan dvi-
je minute nakon zatvaranja posljednjih
vrata ili prtljažnika.
)
Kako se alarm ne bi uključio prilikom
ulaska u vozilo, prethodno pritisnite
tipku za otključavanje na daljinskom
upravljaču.
