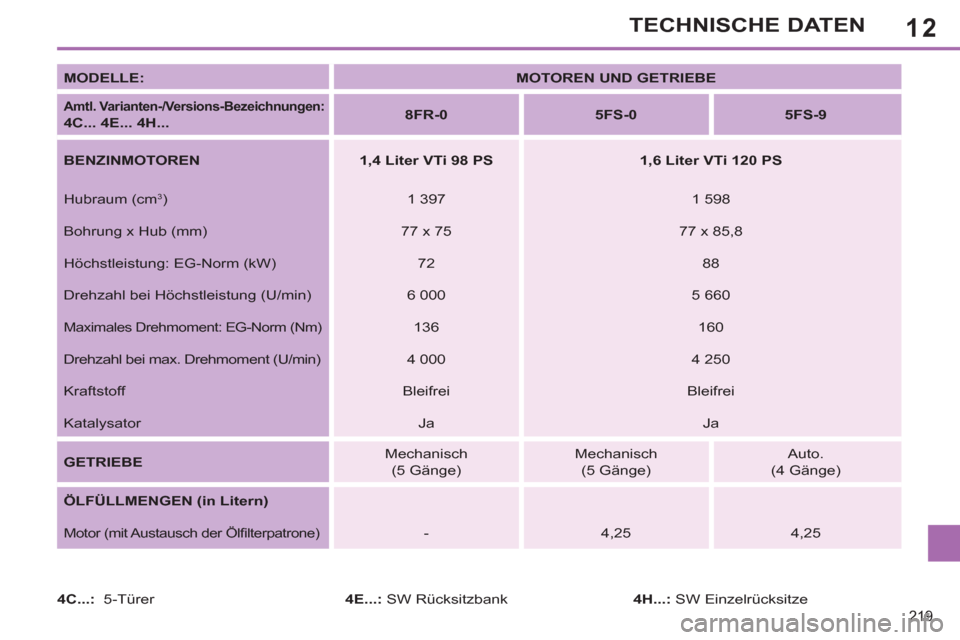

Peugeot 308 SW BL 2012.5 Betriebsanleitung (in German)

12
219
TECHNISCHE DATEN

MODELLE:


MOTOREN UND GETRIEBE




Amtl. Varianten-/Versions-Bezeichnungen:
4C... 4E... 4H...


8FR-0



5FS-0



5FS-9



BENZINMOTOREN


1,4 Liter VTi 98 PS



1,6 Liter VTi 120 PS


Hubraum (cm
3
)
1 397
1 598
Bohrung x Hub (mm)
77 x 75
77 x 85,8
Höchstleistung: EG-Norm (kW)
72
88
Drehzahl bei Höchstleistung (U/min)
6 000
5 660

Maximales Drehmoment: EG-Norm (Nm)

136
160
Drehzahl bei max. Drehmoment (U/min)
4 000
4 250
Kraftstoff
Bleifrei
Bleifrei
Katalysator
Ja
Ja

GETRIEBE

Mechanisch
(5 Gänge)
Mechanisch
(5 Gänge)
Auto.
(4 Gänge)

ÖLFÜLLMENGEN (in Litern)


Motor (mit Austausch der Ölfi lterpatrone)

-
4,25
4,25

4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze

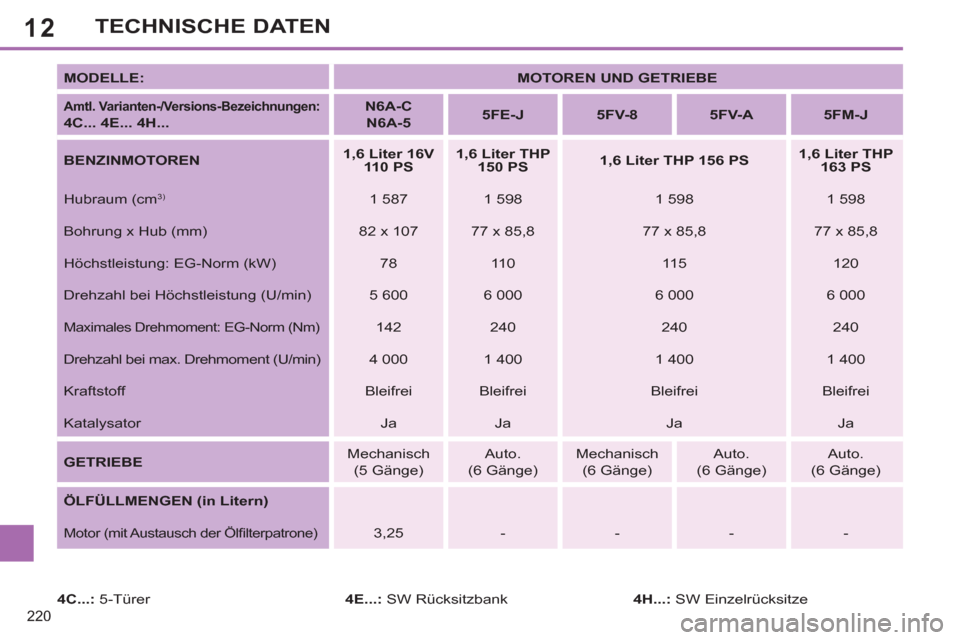

12
220
TECHNISCHE DATEN

MODELLE:


MOTOREN UND GETRIEBE




Amtl. Varianten-/Versions-Bezeichnungen:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



BENZINMOTOREN


1,6 Liter 16V
110 PS



1,6 Liter THP
150 PS



1,6 Liter THP 156 PS



1,6 Liter THP
163 PS


Hubraum (cm
3)

1 587
1 598
1 598
1 598
Bohrung x Hub (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Höchstleistung: EG-Norm (kW)
78
11 0
115
120
Drehzahl bei Höchstleistung (U/min)
5 600
6 000
6 000
6 000

Maximales Drehmoment: EG-Norm (Nm)

142
240
240
240
Drehzahl bei max. Drehmoment (U/min)
4 000
1 400
1 400
1 400
Kraftstoff
Bleifrei
Bleifrei
Bleifrei
Bleifrei
Katalysator
Ja
Ja
Ja
Ja

GETRIEBE

Mechanisch
(5 Gänge)
Auto.
(6 Gänge)
Mechanisch
(6 Gänge)
Auto.
(6 Gänge)
Auto.
(6 Gänge)

ÖLFÜLLMENGEN (in Litern)


Motor (mit Austausch der Ölfi lterpatrone)

3,25
-
-
-
-

4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze

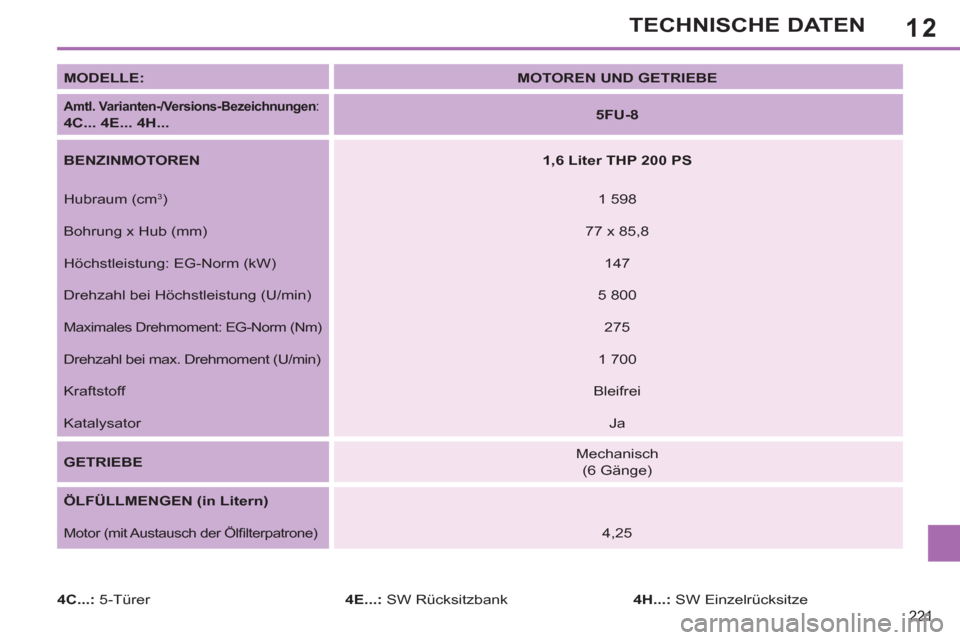

12
221
TECHNISCHE DATEN

MODELLE:


MOTOREN UND GETRIEBE




Amtl. Varianten-/Versions-Bezeichnungen
:

4C... 4E... 4H...


5FU-8



BENZINMOTOREN


1,6 Liter THP 200 PS


Hubraum (cm
3
)
1 598
Bohrung x Hub (mm)
77 x 85,8
Höchstleistung: EG-Norm (kW)
147
Drehzahl bei Höchstleistung (U/min)
5 800

Maximales Drehmoment: EG-Norm (Nm)

275
Drehzahl bei max. Drehmoment (U/min)
1 700
Kraftstoff
Bleifrei
Katalysator
Ja

GETRIEBE

Mechanisch
(6 Gänge)

ÖLFÜLLMENGEN (in Litern)


Motor (mit Austausch der Ölfi lterpatrone)

4,25

4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze

12
222
TECHNISCHE DATEN

* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

GEWICHTE UND ANHÄNGELASTEN (in kg)



Benzinmotoren


1,4 l VTi 98 PS



1,6 l 16V 110 PS



1,6 l VTi 120 PS



Getriebe


Mechanisch



Mechanisch



Mechanisch



Auto.




Amtl. Varianten-/Versions-Bezeichnungen: 4C...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Leergewicht
1 271
1 302
1 287
1 312


- Gewicht in fahrbereitem Zustand
1 346
1 377
1 362
1 387


- max. Zuladung
509
518
528
523


- Zulässiges Gesamtgewicht
1 780
1 820
1 815
1 835


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
2 980
3 020
3 315
3 085


- Anhängelast gebremst
bis 12% Steigung
1 200
1 200
1 500
1 250


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

1 450
1 450
1 500
1 500


- Anhängelast ungebremst
670
685
680
690


- Zulässige max. Stützlast
60
60
76
60

12
223
TECHNISCHE DATEN


GEWICHTE UND ANHÄNGELASTEN (in kg)



Benzinmotoren


1,6 l THP
150 PS



1,6 l THP 156 PS



1,6 l THP
163 PS



1,6 l THP
200 PS



Getriebe


Auto.



Mechanisch



Auto.



Auto.



Mechanisch




Amtl. Varianten-/Versions-Bezeichnungen: 4C...


5FE-J



5FV-8



5FV-A



5FM-J



5FU-8




- Leergewicht
1 358
1 315
1 368
1 358
1 399


- Gewicht in fahrbereitem Zustand
1 433
1 390
1 443
1 433
1 474


- max. Zuladung
502
525
502
502
451


- Zulässiges Gesamtgewicht
1 860
1 840
1 870
1 860
1 850


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
2 660
3 390
3 470
2 660
1 850


- Anhängelast gebremst
bis 12% Steigung
800
1 550
1 600
800
X


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

800
1 650
1 650
800
X


- Anhängelast ungebremst
710
695
720
710
X


- Zulässige max. Stützlast
65
70
70
65
X
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
*


Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

12

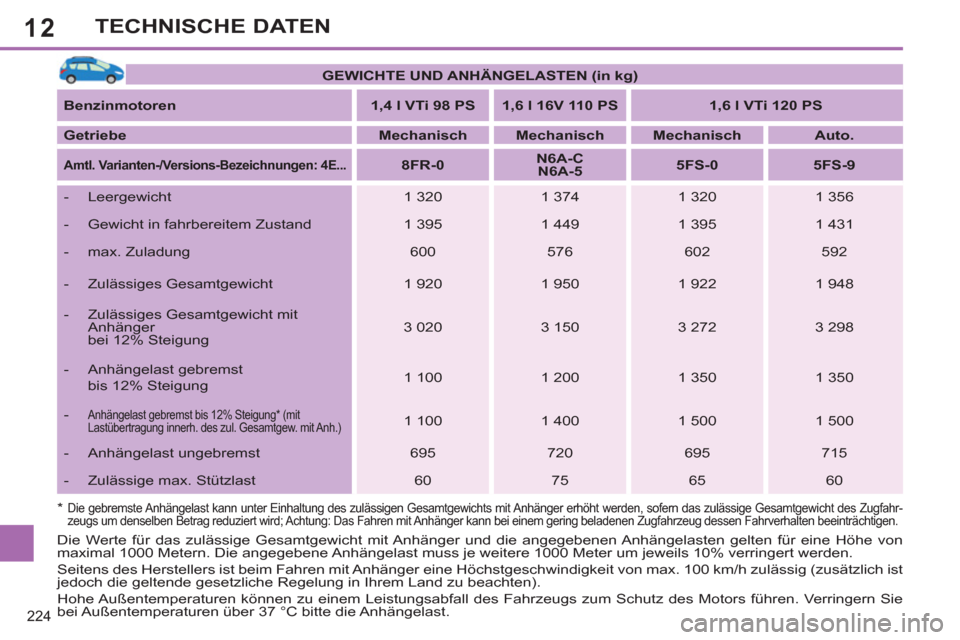

224
TECHNISCHE DATEN


GEWICHTE UND ANHÄNGELASTEN (in kg)



Benzinmotoren


1,4 l VTi 98 PS



1,6 l 16V 110 PS



1,6 l VTi 120 PS



Getriebe


Mechanisch



Mechanisch



Mechanisch



Auto.




Amtl. Varianten-/Versions-Bezeichnungen: 4E...



8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Leergewicht
1 320
1 374
1 320
1 356


- Gewicht in fahrbereitem Zustand
1 395
1 449
1 395
1 431


- max. Zuladung
600
576
602
592


- Zulässiges Gesamtgewicht
1 920
1 950
1 922
1 948


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
3 020
3 150
3 272
3 298


- Anhängelast gebremst
bis 12% Steigung
1 100
1 200
1 350
1 350


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

1 100
1 400
1 500
1 500


- Anhängelast ungebremst
695
720
695
715


- Zulässige max. Stützlast
60
75
65
60
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

12
225
TECHNISCHE DATEN


GEWICHTE UND ANHÄNGELASTEN (in kg)



Benzinmotoren


1,6 l THP156 PS



1,6 l THP 163 PS



Getriebe


Mechanisch



Auto.



Auto.




Amtl. Varianten-/Versions-Bezeichnungen: 4E...



5FV-8



5FV-A



5FM-J




- Leergewicht
1 400
1 428
1 436


- Gewicht in fahrbereitem Zustand
1 475
1 503
1 511


- max. Zuladung
540
537
584


- Zulässiges Gesamtgewicht
1 940
1 965
2 020


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
3 390
3 515
2 820


- Anhängelast gebremst
bis 12% Steigung
1 450
1 550
800


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

1 600
1 550
800


- Anhängelast ungebremst
735
750
750


- Zulässige max. Stützlast
65
65
75
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
*


Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

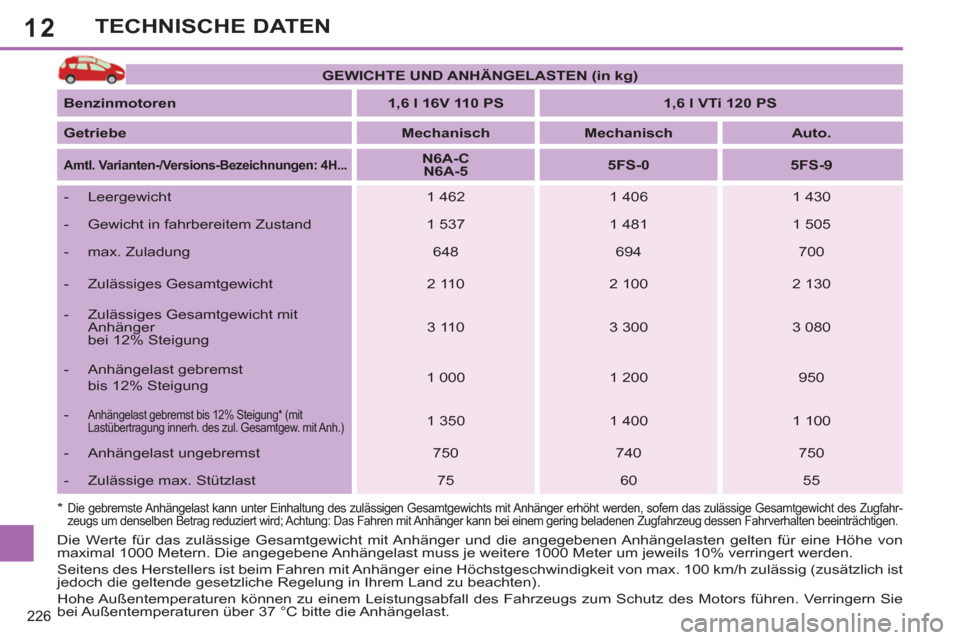

12
226
TECHNISCHE DATEN


GEWICHTE UND ANHÄNGELASTEN (in kg)



Benzinmotoren


1,6 l 16V 110 PS



1,6 l VTi 120 PS



Getriebe


Mechanisch



Mechanisch



Auto.




Amtl. Varianten-/Versions-Bezeichnungen: 4H...



N6A-C
N6A-5



5FS-0



5FS-9




- Leergewicht
1 462
1 406
1 430


- Gewicht in fahrbereitem Zustand
1 537
1 481
1 505


- max. Zuladung
648
694
700


- Zulässiges Gesamtgewicht
2 110
2 100
2 130


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
3 110
3 300
3 080


- Anhängelast gebremst
bis 12% Steigung
1 000
1 200
950


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

1 350
1 400
1 100


- Anhängelast ungebremst
750
740
750


- Zulässige max. Stützlast
75
60
55
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

12
227
TECHNISCHE DATEN


GEWICHTE UND ANHÄNGELASTEN (in kg)



Benzinmotoren


1,6 l THP 150 PS



1,6 l THP 156 PS



1,6 l THP 163 PS



Getriebe


Auto.



Mechanisch



Auto.



Auto.




Amtl. Varianten-/Versions-Bezeichnungen:
4H...



5FE-J



5FV-8



5FV-A



5FM-J




- Leergewicht
1 487
1 481
1 509
1 487


- Gewicht in fahrbereitem Zustand
1 562
1 556
1 584
1 562


- max. Zuladung
633
649
651
633


- Zulässiges Gesamtgewicht
2 120
2 130
2 160
2 120


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
2 920
3 380
3 510
2 920


- Anhängelast gebremst
bis 12% Steigung
800
1 250
1 350
800


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

800
1 400
1 350
800


- Anhängelast ungebremst
750
750
750
750


- Zulässige max. Stützlast
75
60
60
75

*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

12
228

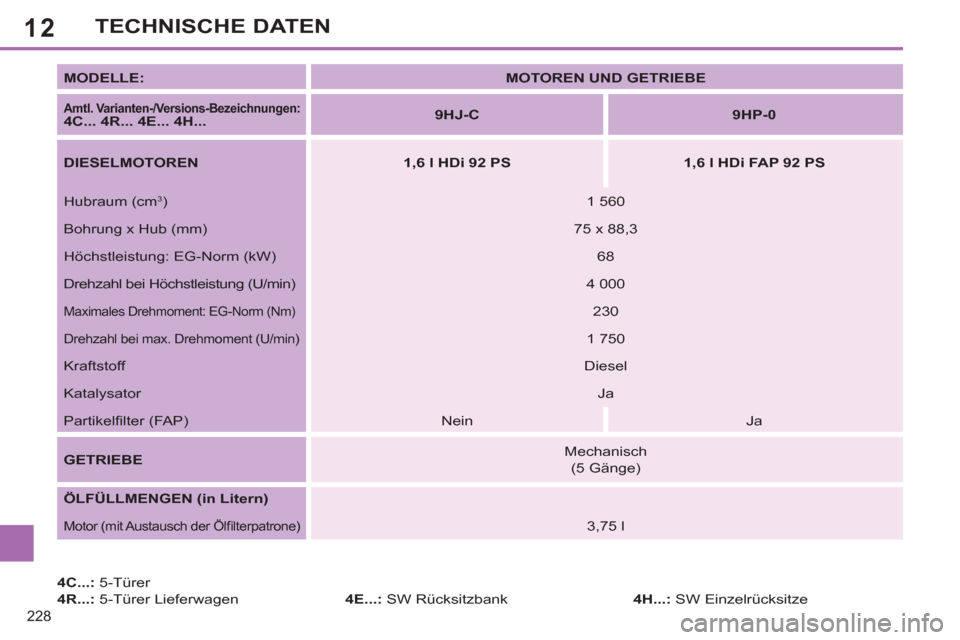

TECHNISCHE DATEN

4C...:
5-Türer

4R...:
5-Türer Lieferwagen
4E...:
SW Rücksitzbank
MODELLE:


MOTOREN UND GETRIEBE



Amtl. Varianten-/Versions-Bezeichnungen: 4C... 4R... 4E... 4H...


9HJ-C



9HP-0



DIESELMOTOREN


1,6 l HDi 92 PS



1,6 l HDi FAP 92 PS


Hubraum (cm
3
)
1 560
Bohrung x Hub (mm)
75 x 88,3
Höchstleistung: EG-Norm (kW)
68
Drehzahl bei Höchstleistung (U/min)
4 000

Maximales Drehmoment: EG-Norm (Nm)

230

Drehzahl bei max. Drehmoment (U/min)

1 750
Kraftstoff
Diesel
Katalysator
Ja
Partikelfi lter (FAP)
Nein
Ja

GETRIEBE

Mechanisch
(5 Gänge)

ÖLFÜLLMENGEN (in Litern)




Motor (mit Austausch der Ölfi lterpatrone)

3,75 l

4H...:
SW Einzelrücksitze
