1
39
SPIE DI FUNZIONAMENTO

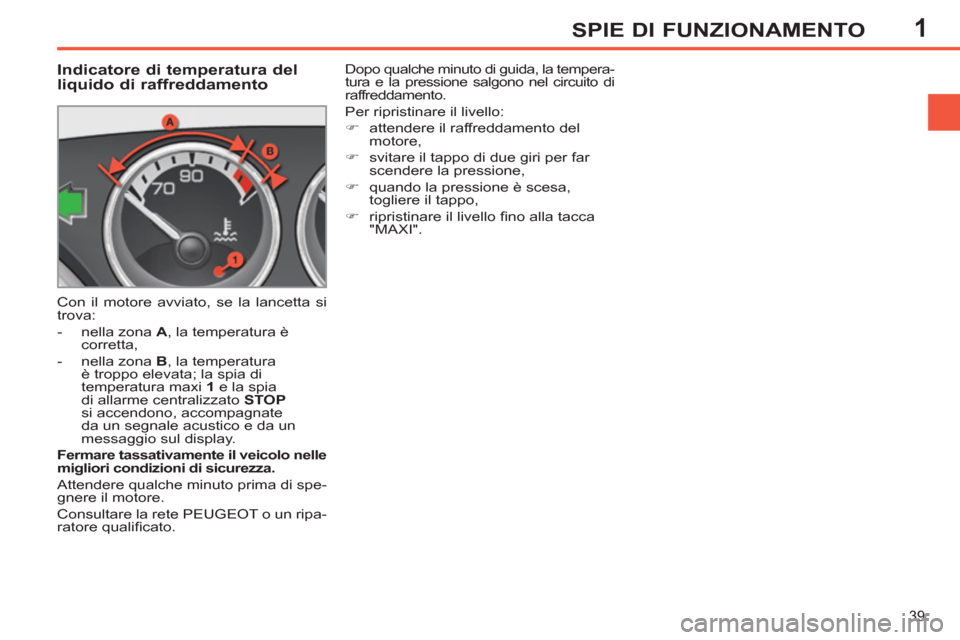

Indicatore di temperatura del
liquido di raffreddamento
Con il motore avviato, se la lancetta si
trova:
- nella zona A
, la temperatura è
corretta,
- nella zona B
, la temperatura
è troppo elevata; la spia di
temperatura maxi 1
e la spia
di allarme centralizzato STOP
si accendono, accompagnate
da un segnale acustico e da un
messaggio sul display.
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Attendere qualche minuto prima di spe-
gnere il motore.
Consultare la rete PEUGEOT o un ripa-
ratore qualifi cato. Dopo qualche minuto di guida, la tempera-
tura e la pressione salgono nel circuito di
raffreddamento.
Per ripristinare il livello:
)
attendere il raffreddamento del
motore,
)
svitare il tappo di due giri per far
scendere la pressione,
)
quando la pressione è scesa,
togliere il tappo,
)
ripristinare il livello fi no alla tacca
"MAXI".
Page 42 of 382
1
40
SPIE DI FUNZIONAMENTO

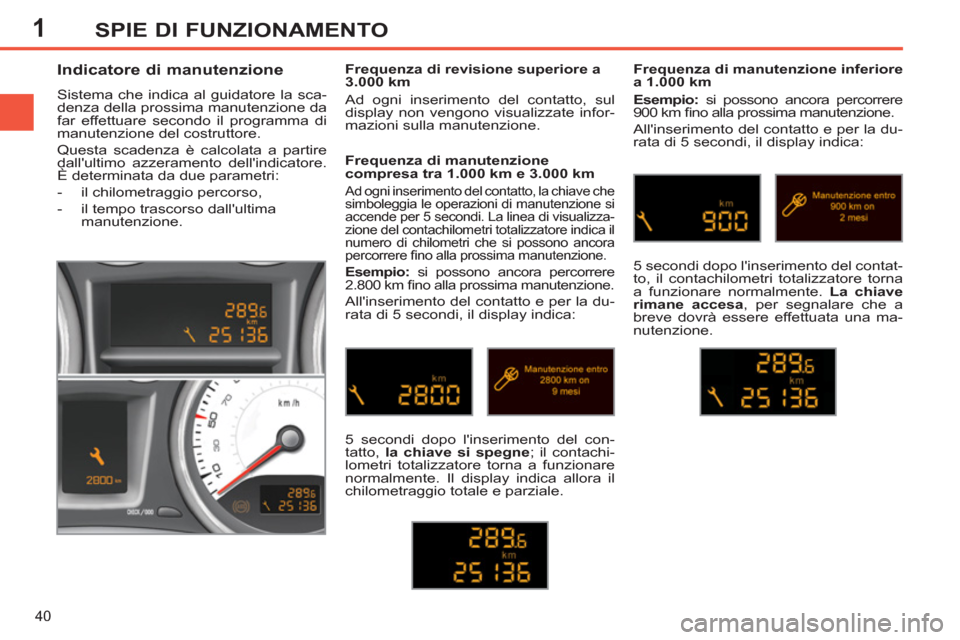

Indicatore di manutenzione
Sistema che indica al guidatore la sca-
denza della prossima manutenzione da
far effettuare secondo il programma di
manutenzione del costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
- il chilometraggio percorso,
- il tempo trascorso dall'ultima
manutenzione.
Frequenza di manutenzione
compresa tra 1.000 km e 3.000 km
Ad ogni inserimento del contatto, la chiave che
simboleggia le operazioni di manutenzione si
accende per 5 secondi. La linea di visualizza-
zione del contachilometri totalizzatore indica il
numero di chilometri che si possono ancora
percorrere fi no alla prossima manutenzione.
Esempio:
si possono ancora percorrere
2.800 km fi no alla prossima manutenzione.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del con-
tatto, la chiave si spegne
; il contachi-
lometri totalizzatore torna a funzionare
normalmente. Il display indica allora il
chilometraggio totale e parziale.
Frequenza di manutenzione inferiore
a 1.000 km
Esempio:
si possono ancora percorrere
900 km fi no alla prossima manutenzione.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave
rimane accesa
, per segnalare che a
breve dovrà essere effettuata una ma-
nutenzione.
Frequenza di revisione superiore a
3.000 km
Ad ogni inserimento del contatto, sul
display non vengono visualizzate infor-
mazioni sulla manutenzione.
Page 43 of 382
1
41
SPIE DI FUNZIONAMENTO

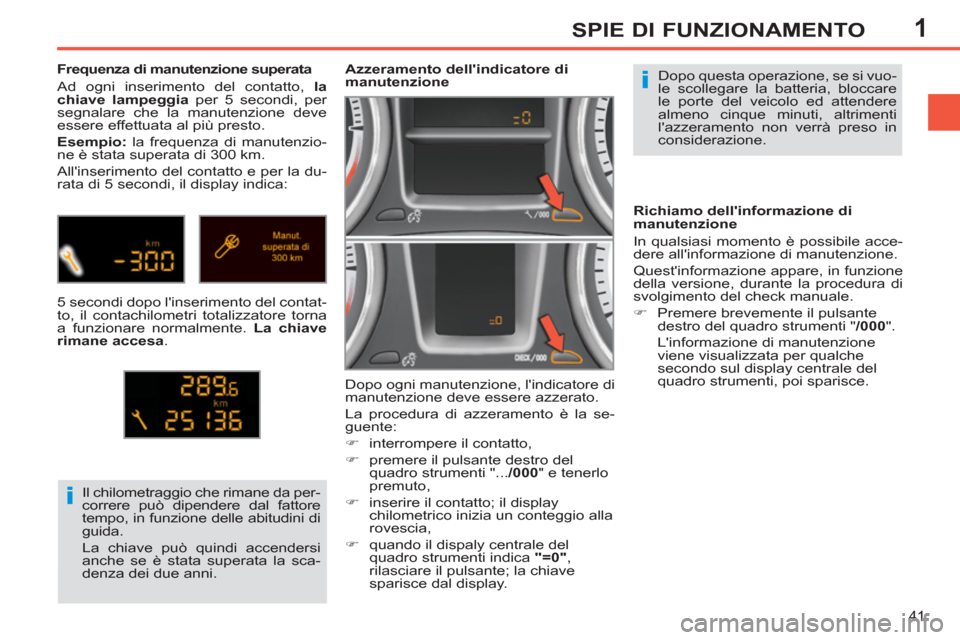

Dopo questa operazione, se si vuo-
le scollegare la batteria, bloccare
le porte del veicolo ed attendere
almeno cinque minuti, altrimenti
l'azzeramento non verrà preso in
considerazione.
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:
)
interrompere il contatto,
)
premere il pulsante destro del
quadro strumenti "... /000
" e tenerlo
premuto,
)
inserire il contatto; il display
chilometrico inizia un conteggio alla
rovescia,
)
quando il dispaly centrale del
quadro strumenti indica "=0"
,
rilasciare il pulsante; la chiave
sparisce dal display. Il chilometraggio che rimane da per-
correre può dipendere dal fattore
tempo, in funzione delle abitudini di
guida.
La chiave può quindi accendersi
anche se è stata superata la sca-
denza dei due anni.
Frequenza di manutenzione superata
Ad ogni inserimento del contatto, la
chiave lampeggia
per 5 secondi, per
segnalare che la manutenzione deve
essere effettuata al più presto.
Esempio:
la frequenza di manutenzio-
ne è stata superata di 300 km.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave
rimane accesa
.
Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile acce-
dere all'informazione di manutenzione.
Quest'informazione appare, in funzione
della versione, durante la procedura di
svolgimento del check manuale.
)
Premere brevemente il pulsante
destro del quadro strumenti " /000
".
L'informazione di manutenzione
viene visualizzata per qualche
secondo sul display centrale del
quadro strumenti, poi sparisce.
Page 44 of 382
1
42
SPIE DI FUNZIONAMENTO

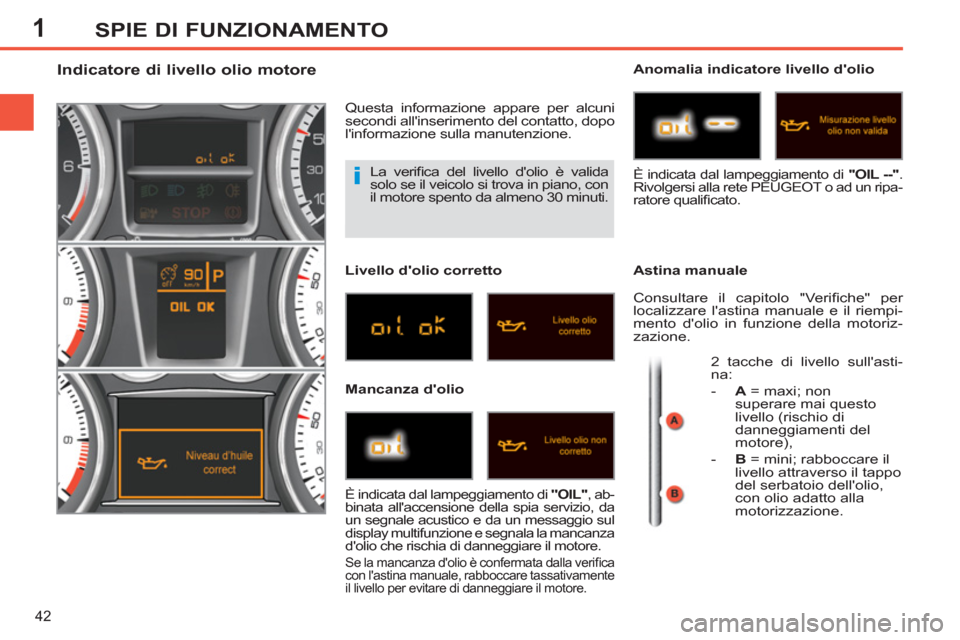

La verifi ca del livello d'olio è valida
solo se il veicolo si trova in piano, con
il motore spento da almeno 30 minuti.
Indicatore di livello olio motore
Questa informazione appare per alcuni
secondi all'inserimento del contatto, dopo
l'informazione sulla manutenzione.
Livello d'olio corretto
Mancanza d'olio
Anomalia indicatore livello d'olio
Astina manuale
È indicata dal lampeggiamento di "OIL"
, ab-
binata all'accensione della spia servizio, da
un segnale acustico e da un messaggio sul
display multifunzione e segnala la mancanza
d'olio che rischia di danneggiare il motore.
Se la mancanza d'olio è confermata dalla verifi ca
con l'astina manuale, rabboccare tassativamente
il livello per evitare di danneggiare il motore.
È indicata dal lampeggiamento di "OIL --"
.
Rivolgersi alla rete PEUGEOT o ad un ripa-
ratore qualifi cato.
Consultare il capitolo "Verifi che" per
localizzare l'astina manuale e il riempi-
mento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'asti-
na:
- A
= maxi; non
superare mai questo
livello (rischio di
danneggiamenti del
motore),
- B
= mini; rabboccare il
livello attraverso il tappo
del serbatoio dell'olio,
con olio adatto alla
motorizzazione.
Page 45 of 382
1
43
SPIE DI FUNZIONAMENTO

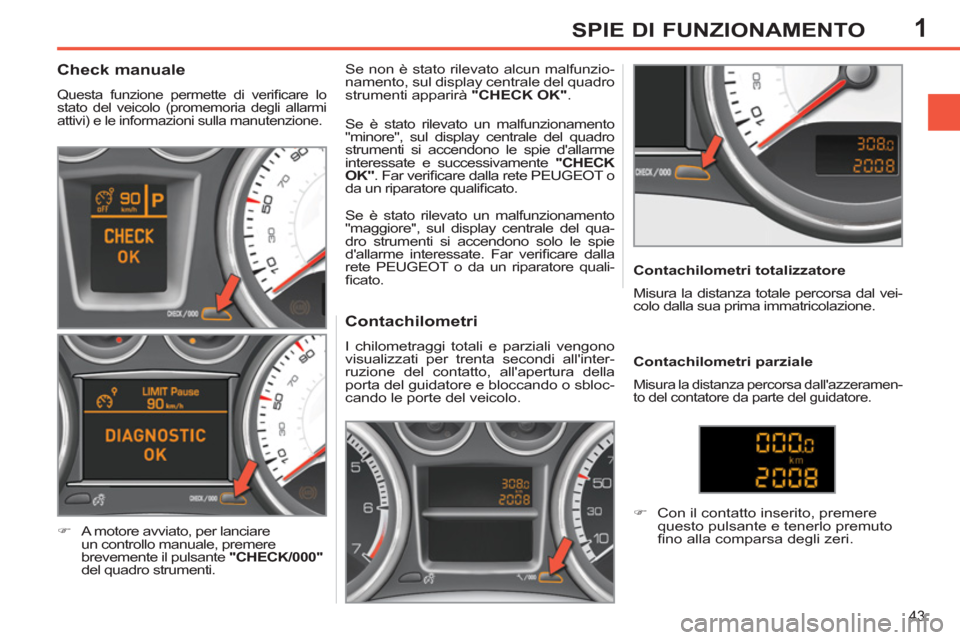

Contachilometri
I chilometraggi totali e parziali vengono
visualizzati per trenta secondi all'inter-
ruzione del contatto, all'apertura della
porta del guidatore e bloccando o sbloc-
cando le porte del veicolo.
Contachilometri totalizzatore
Contachilometri parziale
)
Con il contatto inserito, premere
questo pulsante e tenerlo premuto
fi no alla comparsa degli zeri.
Check manuale
Questa funzione permette di verifi care lo
stato del veicolo (promemoria degli allarmi
attivi) e le informazioni sulla manutenzione.
)
A motore avviato, per lanciare
un controllo manuale, premere
brevemente il pulsante "CHECK/000"
del quadro strumenti. Se non è stato rilevato alcun malfunzio-
namento, sul display centrale del quadro
strumenti apparirà "CHECK OK"
.
Se è stato rilevato un malfunzionamento
"maggiore", sul display centrale del qua-
dro strumenti si accendono solo le spie
d'allarme interessate. Far verifi care dalla
rete PEUGEOT o da un riparatore quali-
fi cato. Se è stato rilevato un malfunzionamento
"minore", sul display centrale del quadro
strumenti si accendono le spie d'allarme
interessate e successivamente "CHECK
OK"
. Far verifi care dalla rete PEUGEOT o
da un riparatore qualifi cato.
Misura la distanza percorsa dall'azzeramen-
to del contatore da parte del guidatore.
Misura la distanza totale percorsa dal vei-
colo dalla sua prima immatricolazione.
Page 46 of 382
1
44
SPIE DI FUNZIONAMENTO
Reostato d'illuminazione
Permette di regolare manualmente l'inten-
sità luminosa del posto di guida in funzione
della luminosità esterna. Funziona sola-
mente con i fari accesi, tranne i fari diurni.
Attivazione
)
Premere il pulsante per far variare
l'intensità d'illuminazione del posto
di guida.
)
Quando l'illuminazione raggiunge
la regolazione minima, rilasciare il
pulsante, poi premere di nuovo per
aumentarla.
oppure
)
Quando l'illuminazione raggiunge
la regolazione massima, rilasciare il
pulsante, poi premerlo di nuovo per
diminuirla.
)
Non appena l'illuminazione
raggiunge l'intensità desiderata,
rilasciare il pulsante.
Disattivazione
Quando i fari sono spenti o sono in mo-
dalità giorno per i veicoli dotati di fari
diurni, qualsiasi azione sul pulsante non
produce effetto.
Page 47 of 382
2
45

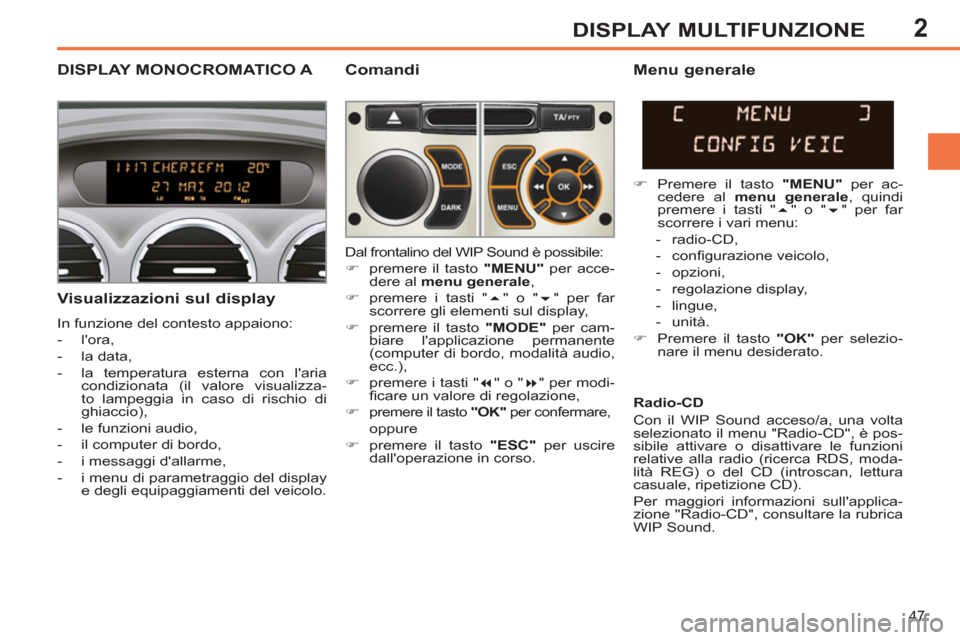

DISPLAY MULTIFUNZIONE
Visualizzazioni sul display
In funzione del contesto appaiono:
- l'ora,
- la data,
- la temperatura esterna con l'aria condi-
zionata (il valore visualizzato lampeg-
gia in caso di rischio di ghiaccio),
- il computer di bordo (vedi fi ne del
capitolo).
- i messaggi d'allarme,
- i menu di parametraggio del display
e degli equipaggiamenti del veicolo.
DISPLAY MONOCROMATICO A (SENZA WIP SOUND)
Comandi
Menu generale
Tre tasti permettono di comandare il
display:
- "ESC"
per uscire dall'operazione in
corso,
- "MENU"
per far scorrere i menu o i
sottomenu,
- "OK"
per selezionare il menu o il
sottomenu desiderato.
)
Premere il tasto "MENU"
per far
scorrere le varie opzioni del menu
generale
:
- confi gurazione veicolo,
- opzioni,
- regolazioni display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezionare
il menu desiderato.
Page 48 of 382
2
46
DISPLAY MULTIFUNZIONE

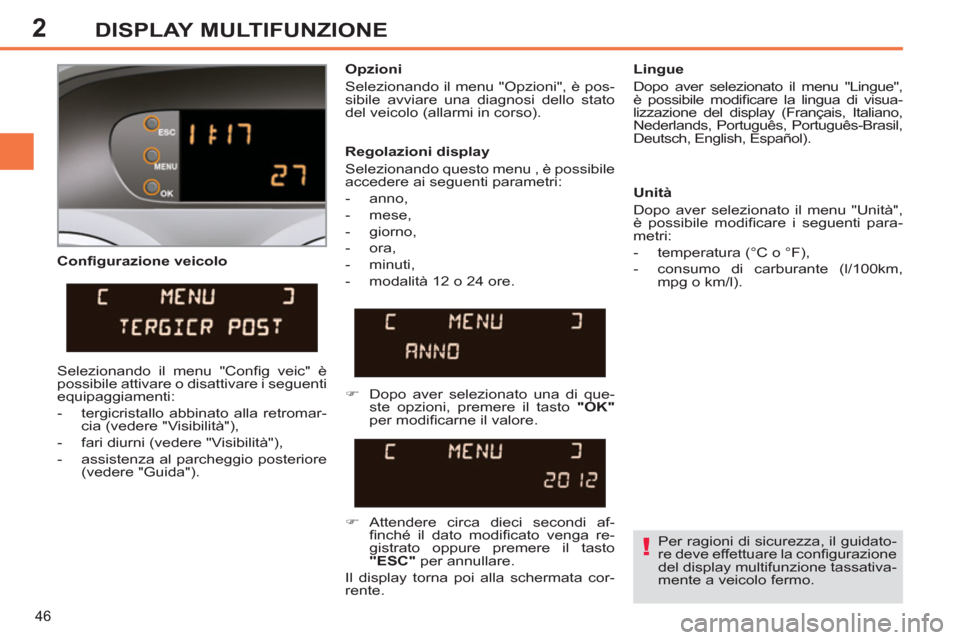

Confi gurazione veicolo
Opzioni
Selezionando il menu "Opzioni", è pos-
sibile avviare una diagnosi dello stato
del veicolo (allarmi in corso).
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di visua-
lizzazione del display (Français, Italiano,
Nederlands, Português, Português-Brasil,
Deutsch, English, Español).
Regolazioni display
Selezionando questo menu , è possibile
accedere ai seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modalità 12 o 24 ore.
Unità
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100km,
mpg o km/l).
)
Dopo aver selezionato una di que-
ste opzioni, premere il tasto "OK"
per modifi carne il valore.
)
Attendere circa dieci secondi af-
fi nché il dato modifi cato venga re-
gistrato oppure premere il tasto
"ESC"
per annullare.
Il display torna poi alla schermata cor-
rente.
Selezionando il menu "Confi g veic" è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromar-
cia (vedere "Visibilità"),
- fari diurni (vedere "Visibilità"),
- assistenza al parcheggio posteriore
(vedere "Guida").
Per ragioni di sicurezza, il guidato-
re deve effettuare la confi gurazione
del display multifunzione tassativa-
mente a veicolo fermo.
Page 49 of 382
2
47
DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO A
Comandi
Visualizzazioni sul display
In funzione del contesto appaiono:
- l'ora,
- la data,
- la temperatura esterna con l'aria
condizionata (il valore visualizza-
to lampeggia in caso di rischio di
ghiaccio),
- le funzioni audio,
- il computer di bordo,
- i messaggi d'allarme,
- i menu di parametraggio del display
e degli equipaggiamenti del veicolo.
Menu generale
)
Premere il tasto "MENU"
per ac-
cedere al menu generale
, quindi
premere i tasti "
" o "
" per far
scorrere i vari menu:
- radio-CD,
- confi gurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezio-
nare il menu desiderato. Dal frontalino del WIP Sound è possibile:
)
premere il tasto "MENU"
per acce-
dere al menu generale
,
)
premere i tasti "
" o "
" per far
scorrere gli elementi sul display,
)
premere il tasto "MODE"
per cam-
biare l'applicazione permanente
(computer di bordo, modalità audio,
ecc.),
)
premere i tasti "
" o "
" per modi-
fi care un valore di regolazione,
)
premere il tasto "OK"
per confermare,
oppure
)
premere il tasto "ESC"
per uscire
dall'operazione in corso.
Radio-CD
Con il WIP Sound acceso/a, una volta
selezionato il menu "Radio-CD", è pos-
sibile attivare o disattivare le funzioni
relative alla radio (ricerca RDS, moda-
lità REG) o del CD (introscan, lettura
casuale, ripetizione CD).
Per maggiori informazioni sull'applica-
zione "Radio-CD", consultare la rubrica
WIP Sound.
Page 50 of 382
2
48
DISPLAY MULTIFUNZIONE
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare la
confi gurazione dei display multifun-
zione a veicolo fermo.
Regolazione display
Una volta selezionato il menu "Regola-
zioni display", è possibile accedere ai
seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modalità 12 o 24 ore.
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di visua-
lizzazione del display (Français, Italiano,
Nederlands, Portugues, Portugues-Brasil,
Deutsch, English, Espanol).
Unità di misura
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100km,
mpg o km/l).
)
Dopo aver selezionato una di que-
ste opzioni, premere i tasti "
" o
"
" per modifi carne il valore.
)
Premere i tasti "
" o "
" per pas-
sare rispettivamente alla regolazio-
ne precedente o successiva.
)
Premere il tasto "OK"
per salvare
la modifi ca e tornare alla scherma-
ta corrente oppure premere il tasto
"ESC"
per annullare.
Confi gurazione veicolo
Opzioni
Una volta selezionato il menu "Opzioni",
è possibile avviare una diagnosi dello
stato degli equipaggiamenti (attivo, non
attivo, in anomalia). Una volta selezionato il menu Confi gu-
razione veicolo, è possibile attivare o
disattivare i seguenti equipaggiamenti:
- tergicristallo abbinato alla retromar-
cia (vedere "Visibilità"),
- fari diurni (vedere "Visibilità"),
- assistenza al parcheggio posteriore
(vedere "Guida").
