Page 61 of 382
2
59

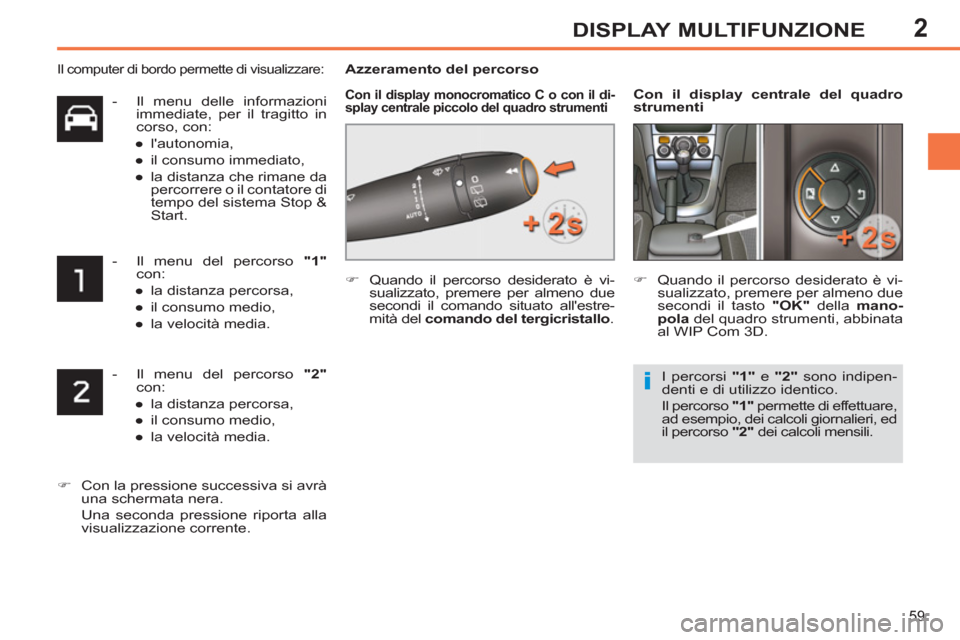

DISPLAY MULTIFUNZIONE
- Il menu del percorso "2"
con:
●
la distanza percorsa,
●
il consumo medio,
●
la velocità media.
)
Con la pressione successiva si avrà
una schermata nera.
Una seconda pressione riporta alla
visualizzazione corrente.
- Il menu delle informazioni
immediate, per il tragitto in
corso, con:
●
l'autonomia,
●
il consumo immediato,
●
la distanza che rimane da
percorrere o il contatore di
tempo del sistema Stop &
Start.
- Il menu del percorso "1"
con:
●
la distanza percorsa,
●
il consumo medio,
●
la velocità media.
Azzeramento del percorso
)
Quando il percorso desiderato è vi-
sualizzato, premere per almeno due
secondi il comando situato all'estre-
mità del comando del tergicristallo
.
)
Quando il percorso desiderato è vi-
sualizzato, premere per almeno due
secondi il tasto "OK"
della m
ano-
pola
del quadro strumenti, abbinata
al WIP Com 3D.
Con il display centrale
del quadro
strumenti
I percorsi "1"
e "2"
sono indipen-
denti e di utilizzo identico.
Il percorso "1"
permette di effettuare,
ad esempio, dei calcoli giornalieri, ed
il percorso "
2"
dei calcoli mensili.
Il computer di bordo permette di visualizzare:
Con il display monocromatico C o con il di-
splay centrale piccolo del quadro strumenti
Page 62 of 382

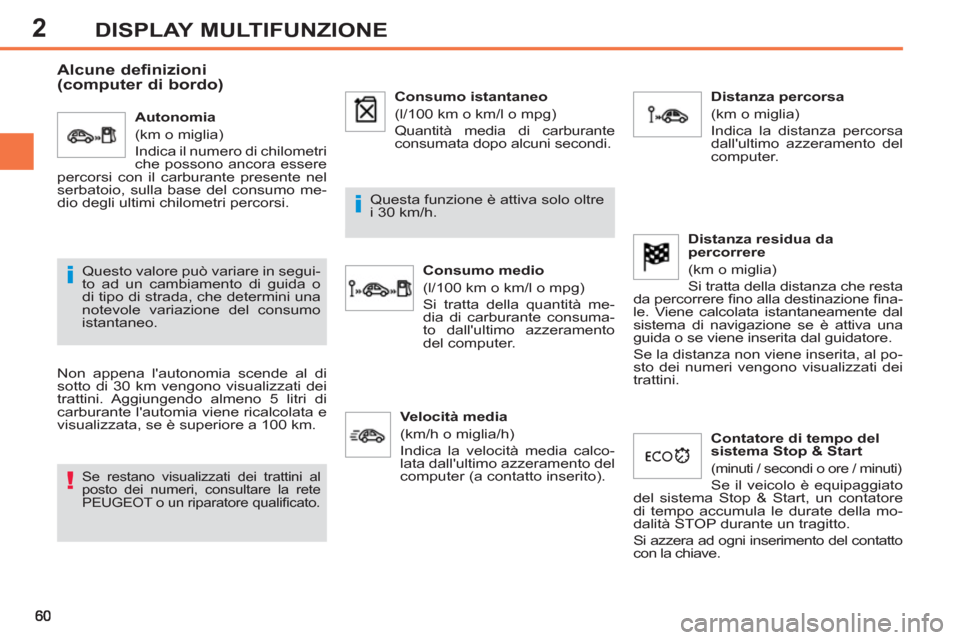

2DISPLAY MULTIFUNZIONE
Alcune definizioni
(computer di bordo)
Non appena l'autonomia scende al di
sotto di 30 km vengono visualizzati dei
trattini. Aggiungendo almeno 5 litri di
carburante l'automia viene ricalcolata e
visualizzata, se è superiore a 100 km.
Se restano visualizzati dei trattini al
posto dei numeri, consultare la rete
PEUGEOT o un riparatore qualifi cato.
Questa funzione è attiva solo oltre
i 30 km/h.
Questo valore può variare in segui-
to ad un cambiamento di guida o
di tipo di strada, che determini una
notevole variazione del consumo
istantaneo.
Autonomia
(km o miglia)
Indica il numero di chilometri
che possono ancora essere
percorsi con il carburante presente nel
serbatoio, sulla base del consumo me-
dio degli ultimi chilometri percorsi.
Consumo istantaneo
(l/100 km o km/l o mpg)
Quantità media di carburante
consumata dopo alcuni secondi.
Consumo medio
(l/100 km o km/l o mpg)
Si tratta della quantità me-
dia di carburante consuma-
to dall'ultimo azzeramento
del computer.
Distanza percorsa
(km o miglia)
Indica la distanza percorsa
dall'ultimo azzeramento del
computer.
Velocità media
(km/h o miglia/h)
Indica la velocità media calco-
lata dall'ultimo azzeramento del
computer (a contatto inserito).
Distanza residua da
percorrere
(km o miglia)
Si tratta della distanza che resta
da percorrere fi no alla destinazione fi na-
le. Viene calcolata istantaneamente dal
sistema di navigazione se è attiva una
guida o se viene inserita dal guidatore.
Se la distanza non viene inserita, al po-
sto dei numeri vengono visualizzati dei
trattini.
Contatore di tempo del
sistema Stop & Start
(minuti / secondi o ore / minuti)
Se il veicolo è equipaggiato
del sistema Stop & Start, un contatore
di tempo accumula le durate della mo-
dalità STOP durante un tragitto.
Si azzera ad ogni inserimento del contatto
con la chiave.
Page 63 of 382
3
61
CONFORT

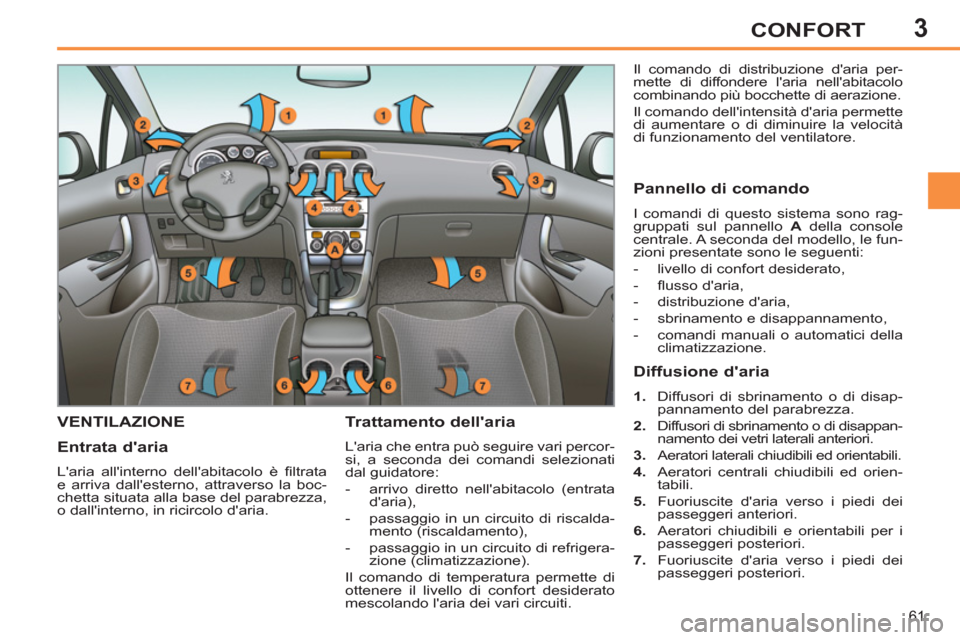

VENTILAZIONE
Trattamento dell'aria
L'aria che entra può seguire vari percor-
si, a seconda dei comandi selezionati
dal guidatore:
- arrivo diretto nell'abitacolo (entrata
d'aria),
- passaggio in un circuito di riscalda-
mento (riscaldamento),
- passaggio in un circuito di refrigera-
zione (climatizzazione).
Il comando di temperatura permette di
ottenere il livello di confort desiderato
mescolando l'aria dei vari circuiti. Il comando di distribuzione d'aria per-
mette di diffondere l'aria nell'abitacolo
combinando più bocchette di aerazione.
Il comando dell'intensità d'aria permette
di aumentare o di diminuire la velocità
di funzionamento del ventilatore.
Entrata d'aria
L'aria all'interno dell'abitacolo è fi ltrata
e arriva dall'esterno, attraverso la boc-
chetta situata alla base del parabrezza,
o dall'interno, in ricircolo d'aria.
Pannello di comando
I comandi di questo sistema sono rag-
gruppati sul pannello A
della console
centrale. A seconda del modello, le fun-
zioni presentate sono le seguenti:
- livello di confort desiderato,
- fl usso d'aria,
- distribuzione d'aria,
- sbrinamento e disappannamento,
- comandi manuali o automatici della
climatizzazione.
Diffusione d'aria
1.
Diffusori di sbrinamento o di disap-
pannamento del parabrezza.
2.
Diffusori di sbrinamento o di disappan-
namento dei vetri laterali anteriori.
3.
Aeratori laterali chiudibili ed orientabili.
4.
Aeratori centrali chiudibili ed orien-
tabili.
5.
Fuoriuscite d'aria verso i piedi dei
passeggeri anteriori.
6.
Aeratori chiudibili e orientabili per i
passeggeri posteriori.
7.
Fuoriuscite d'aria verso i piedi dei
passeggeri posteriori.
Page 64 of 382
3
62
CONFORT

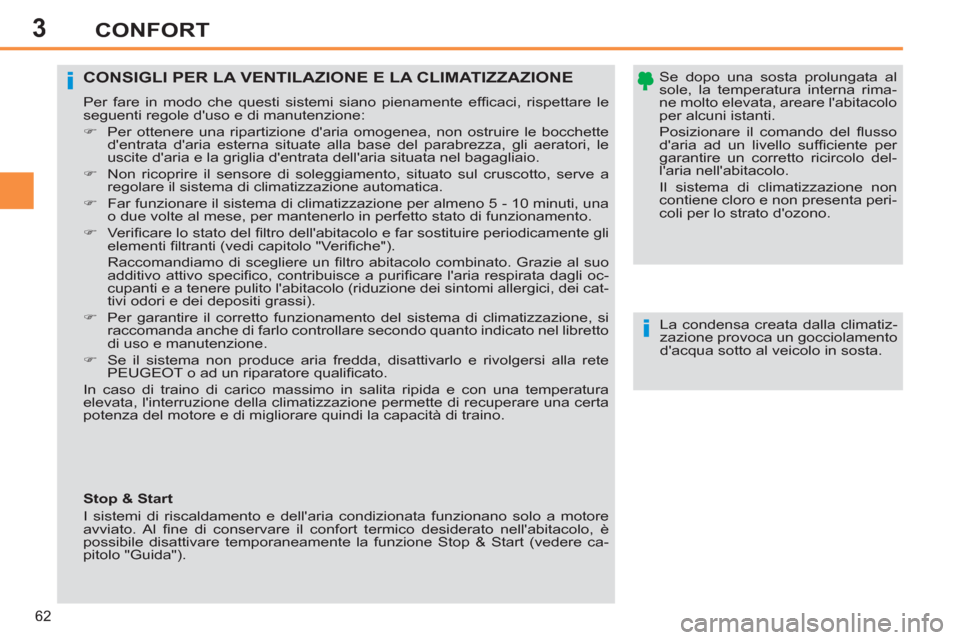

Se dopo una sosta prolungata al
sole, la temperatura interna rima-
ne molto elevata, areare l'abitacolo
per alcuni istanti.
Posizionare il comando del fl usso
d'aria ad un livello suffi ciente per
garantire un corretto ricircolo del-
l'aria nell'abitacolo.
Il sistema di climatizzazione non
contiene cloro e non presenta peri-
coli per lo strato d'ozono. CONSIGLI PER LA VENTILAZIONE E LA CLIMATIZZAZIONE
Per fare in modo che questi sistemi siano pienamente effi caci, rispettare le
seguenti regole d'uso e di manutenzione:
)
Per ottenere una ripartizione d'aria omogenea, non ostruire le bocchette
d'entrata d'aria esterna situate alla base del parabrezza, gli aeratori, le
uscite d'aria e la griglia d'entrata dell'aria situata nel bagagliaio.
)
Non ricoprire il sensore di soleggiamento, situato sul cruscotto, serve a
regolare il sistema di climatizzazione automatica.
)
Far funzionare il sistema di climatizzazione per almeno 5 - 10 minuti, una
o due volte al mese, per mantenerlo in perfetto stato di funzionamento.
)
Verifi care lo stato del fi ltro dell'abitacolo e far sostituire periodicamente gli
elementi fi ltranti (vedi capitolo "Verifi che").
Raccomandiamo di scegliere un fi ltro abitacolo combinato. Grazie al suo
additivo attivo specifi co, contribuisce a purifi care l'aria respirata dagli oc-
cupanti e a tenere pulito l'abitacolo (riduzione dei sintomi allergici, dei cat-
tivi odori e dei depositi grassi).
)
Per garantire il corretto funzionamento del sistema di climatizzazione, si
raccomanda anche di farlo controllare secondo quanto indicato nel libretto
di uso e manutenzione.
)
Se il sistema non produce aria fredda, disattivarlo e rivolgersi alla rete
PEUGEOT o ad un riparatore qualifi cato.
In caso di traino di carico massimo in salita ripida e con una temperatura
elevata, l'interruzione della climatizzazione permette di recuperare una certa
potenza del motore e di migliorare quindi la capacità di traino.
La condensa creata dalla climatiz-
zazione provoca un gocciolamento
d'acqua sotto al veicolo in sosta.
Stop & Start
I sistemi di riscaldamento e dell'aria condizionata funzionano solo a motore
avviato. Al fi ne di conservare il confort termico desiderato nell'abitacolo, è
possibile disattivare temporaneamente la funzione Stop & Start (vedere ca-
pitolo "Guida").
Page 65 of 382
3
63
CONFORT

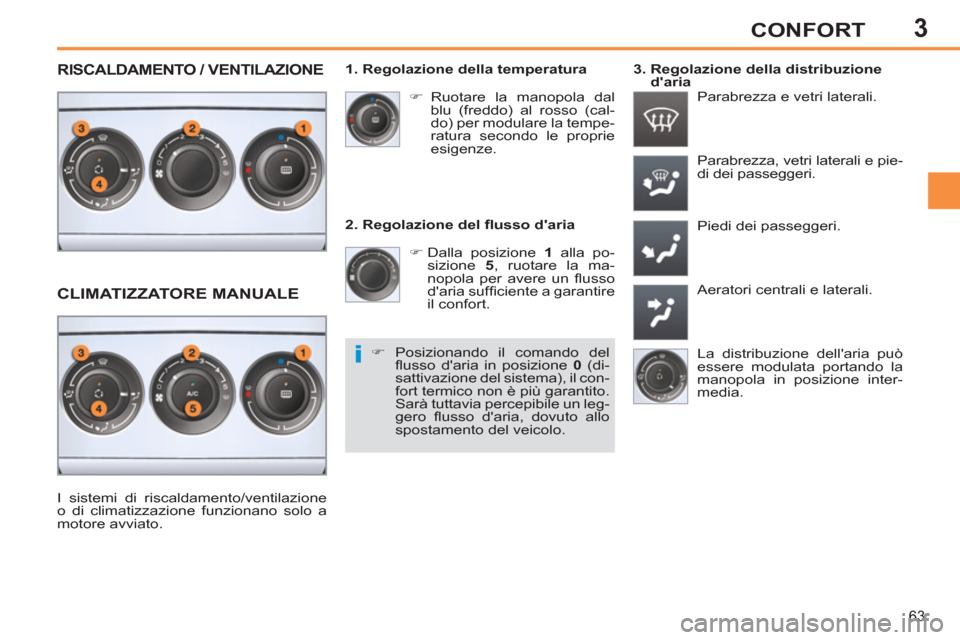

2. Regolazione del fl usso d'aria
)
Dalla posizione 1
alla po-
sizione 5
, ruotare la ma-
nopola per avere un fl usso
d'aria suffi ciente a garantire
il confort. Parabrezza, vetri laterali e pie-
di dei passeggeri.
Piedi dei passeggeri.
Aeratori centrali e laterali.
)
Ruotare la manopola dal
blu (freddo) al rosso (cal-
do) per modulare la tempe-
ratura secondo le proprie
esigenze.
Parabrezza e vetri laterali.
1. Regolazione della temperatura
La distribuzione dell'aria può
essere modulata portando la
manopola in posizione inter-
media.
I sistemi di riscaldamento/ventilazione
o di climatizzazione funzionano solo a
motore avviato.
)
Posizionando il comando del
fl usso d'aria in posizione 0
(di-
sattivazione del sistema), il con-
fort termico non è più garantito.
Sarà tuttavia percepibile un leg-
gero fl usso d'aria, dovuto allo
spostamento del veicolo.
3. Regolazione della distribuzione
d'aria
RISCALDAMENTO / VENTILAZIONE
CLIMATIZZATORE MANUALE
Page 66 of 382
3
64
CONFORT

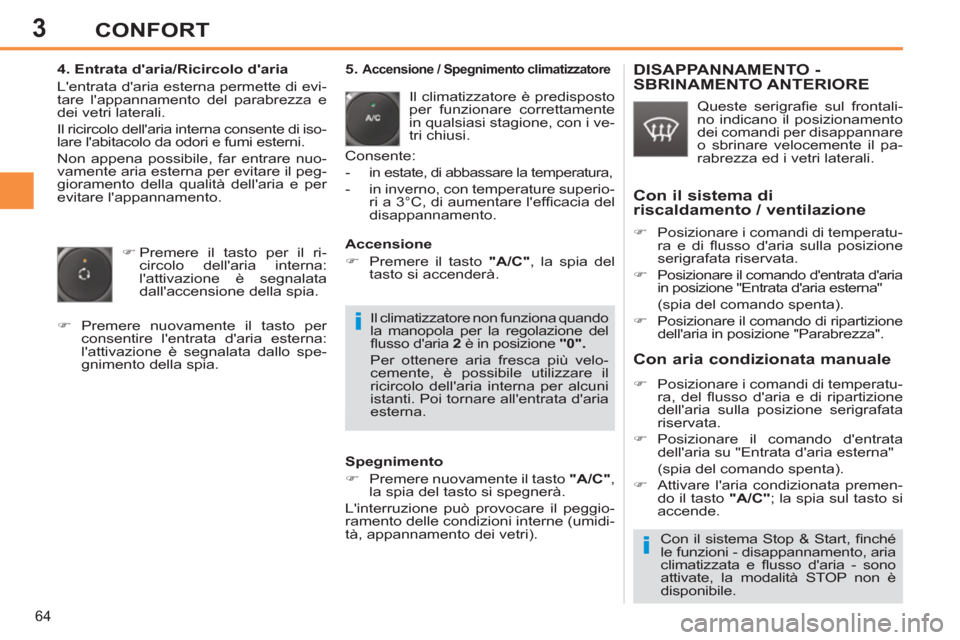

4. Entrata d'aria/Ricircolo d'aria
L'entrata d'aria esterna permette di evi-
tare l'appannamento del parabrezza e
dei vetri laterali.
Il ricircolo dell'aria interna consente di iso-
lare l'abitacolo da odori e fumi esterni.
Non appena possibile, far entrare nuo-
vamente aria esterna per evitare il peg-
gioramento della qualità dell'aria e per
evitare l'appannamento.
)
Premere il tasto per il ri-
circolo dell'aria interna:
l'attivazione è segnalata
dall'accensione della spia.
)
Premere nuovamente il tasto per
consentire l'entrata d'aria esterna:
l'attivazione è segnalata dallo spe-
gnimento della spia.
5. Accensione / Spegnimento climatizzatore
Il climatizzatore è predisposto
per funzionare correttamente
in qualsiasi stagione, con i ve-
tri chiusi.
Consente:
- in estate, di abbassare la temperatura,
- in inverno, con temperature superio-
ri a 3°C, di aumentare l'effi cacia del
disappannamento.
Spegnimento
)
Premere nuovamente il tasto "A/C"
,
la spia del tasto si spegnerà.
L'interruzione può provocare il peggio-
ramento delle condizioni interne (umidi-
tà, appannamento dei vetri).
Accensione
)
Premere il tasto "A/C"
, la spia del
tasto si accenderà.
DISAPPANNAMENTO -SBRINAMENTO ANTERIORE
Queste serigrafi e sul frontali-
no indicano il posizionamento
dei comandi per disappannare
o sbrinare velocemente il pa-
rabrezza ed i vetri laterali.
Con il sistema di
riscaldamento / ventilazione
)
Posizionare i comandi di temperatu-
ra e di fl usso d'aria sulla posizione
serigrafata riservata.
)
Posizionare il comando d'entrata d'aria
in posizione "Entrata d'aria esterna"
(spia del comando spenta).
)
Posizionare il comando di ripartizione
dell'aria in posizione "Parabrezza".
Con aria condizionata manuale
)
Posizionare i comandi di temperatu-
ra, del fl usso d'aria e di ripartizione
dell'aria sulla posizione serigrafata
riservata.
)
Posizionare il comando d'entrata
dell'aria su "Entrata d'aria esterna"
(spia del comando spenta).
)
Attivare l'aria condizionata premen-
do il tasto "A/C"
; la spia sul tasto si
accende.
Il climatizzatore non funziona quando
la manopola per la regolazione del
fl usso d'aria 2
è in posizione "0".
Per ottenere aria fresca più velo-
cemente, è possibile utilizzare il
ricircolo dell'aria interna per alcuni
istanti. Poi tornare all'entrata d'aria
esterna.
Con il sistema Stop & Start, fi nché
le funzioni - disappannamento, aria
climatizzata e fl usso d'aria - sono
attivate, la modalità STOP non è
disponibile.
Page 67 of 382
3
65
CONFORT

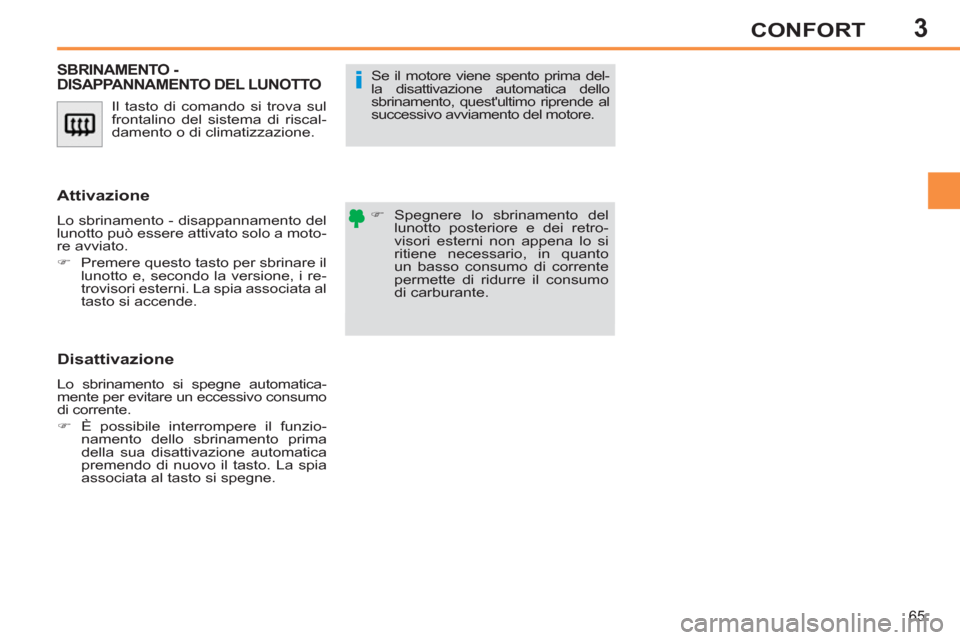

Il tasto di comando si trova sul
frontalino del sistema di riscal-
damento o di climatizzazione.
SBRINAMENTO - DISAPPANNAMENTO DEL LUNOTTO
)
Spegnere lo sbrinamento del
lunotto posteriore e dei retro-
visori esterni non appena lo si
ritiene necessario, in quanto
un basso consumo di corrente
permette di ridurre il consumo
di carburante.
Se il motore viene spento prima del-
la disattivazione automatica dello
sbrinamento, quest'ultimo riprende al
successivo avviamento del motore.
Attivazione
Lo sbrinamento - disappannamento del
lunotto può essere attivato solo a moto-
re avviato.
)
Premere questo tasto per sbrinare il
lunotto e, secondo la versione, i re-
trovisori esterni. La spia associata al
tasto si accende.
Disattivazione
Lo sbrinamento si spegne automatica-
mente per evitare un eccessivo consumo
di corrente.
)
È possibile interrompere il funzio-
namento dello sbrinamento prima
della sua disattivazione automatica
premendo di nuovo il tasto. La spia
associata al tasto si spegne.
Page 68 of 382

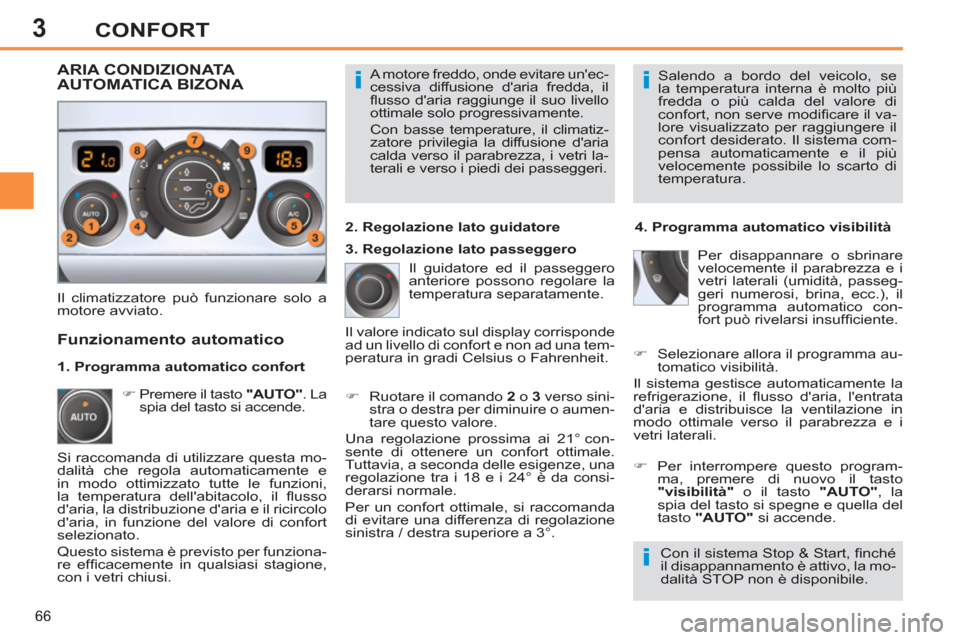

3
66
CONFORT
A motore freddo, onde evitare un'ec-
cessiva diffusione d'aria fredda, il
fl usso d'aria raggiunge il suo livello
ottimale solo progressivamente.
Con basse temperature, il climatiz-
zatore privilegia la diffusione d'aria
calda verso il parabrezza, i vetri la-
terali e verso i piedi dei passeggeri.
Salendo a bordo del veicolo, se
la temperatura interna è molto più
fredda o più calda del valore di
confort, non serve modifi care il va-
lore visualizzato per raggiungere il
confort desiderato. Il sistema com-
pensa automaticamente e il più
velocemente possibile lo scarto di
temperatura.
Il climatizzatore può funzionare solo a
motore avviato. Il guidatore ed il passeggero
anteriore possono regolare la
temperatura separatamente.
)
Ruotare il comando 2
o 3
verso sini-
stra o destra per diminuire o aumen-
tare questo valore.
Una regolazione prossima ai 21° con-
sente di ottenere un confort ottimale.
Tuttavia, a seconda delle esigenze, una
regolazione tra i 18 e i 24° è da consi-
derarsi normale.
Per un confort ottimale, si raccomanda
di evitare una differenza di regolazione
sinistra / destra superiore a 3°.
4. Programma automatico visibilità
Per disappannare o sbrinare
velocemente il parabrezza e i
vetri laterali (umidità, passeg-
geri numerosi, brina, ecc.), il
programma automatico con-
fort può rivelarsi insuffi ciente.
Funzionamento automatico
)
Premere il tasto "AUTO"
. La
spia del tasto si accende.
2. Regolazione lato guidatore
ARIA CONDIZIONATA
AUTOMATICA BIZONA
Si raccomanda di utilizzare questa mo-
dalità che regola automaticamente e
in modo ottimizzato tutte le funzioni,
la temperatura dell'abitacolo, il fl usso
d'aria, la distribuzione d'aria e il ricircolo
d'aria, in funzione del valore di confort
selezionato.
Questo sistema è previsto per funziona-
re effi cacemente in qualsiasi stagione,
con i vetri chiusi. Il valore indicato sul display corrisponde
ad un livello di confort e non ad una tem-
peratura in gradi Celsius o Fahrenheit.
)
Per interrompere questo program-
ma, premere di nuovo il tasto
"visibilità"
o il tasto "AUTO"
, la
spia del tasto si spegne e quella del
tasto "AUTO"
si accende.
1. Programma automatico confort
3. Regolazione lato passeggero
)
Selezionare allora il programma au-
tomatico visibilità.
Il sistema gestisce automaticamente la
refrigerazione, il fl usso d'aria, l'entrata
d'aria e distribuisce la ventilazione in
modo ottimale verso il parabrezza e i
vetri laterali.
Con il sistema Stop & Start, fi nché
il disappannamento è attivo, la mo-
dalità STOP non è disponibile.
Page 69 of 382
3
67
CONFORT
Funzionamento manuale
A seconda delle esigenze, è possibile
regolare diversamente una delle funzio-
ni rispetto alla regolazione automatica.
Le altre funzioni continueranno ad es-
sere gestite automaticamente
)
Premere il tasto "AUTO"
per torna-
re al funzionamento automatico.
)
Premere questo tasto per
spegnere il climatizzatore.
6. Regolazione della distribuzione
d'aria
)
Premendo uno o più tasti si
modifi ca l'orientamento del
fl usso d'aria dirigendolo verso:
7. Regolazione del fl usso d'aria
)
Ruotare questa manopola
verso sinistra per diminuire
il fl usso d'aria o verso de-
stra per aumentarlo.
8. Entrata d'aria / Ricircolo d'aria
Disattivazione del sistema
)
Ruotare la manopola del fl usso
d'aria verso sinistra fi no allo spegni-
mento di tutte le spie.
Questa azione provoca l'arresto del-
l'aria condizionata e della ventilazione.
Il confort termico non è più garantito ma
viene mantenuto un leggero fl usso d'aria,
dovuto allo spostamento del veicolo.
)
Ruotando la manopola del fl usso
d'aria verso destra o premendo il ta-
sto AUTO
si riattiva il sistema, impo-
standolo sui valori precedenti
)
Premere questo tasto per
ottenere un ricircolo d'aria
interna. La spia del tasto si
accende.
5.
Accensione / Spegnimento del climatizzatore
Evitare il funzionamento prolungato
in ricircolo d'aria interna o di viag-
giare a lungo disattivando il sistema
(rischio di appannamento e di peg-
gioramento della qualità dell'aria).
- il parabrezza e i vetri laterali (disap-
pannamento o sbrinamento),
- il parabrezza, i vetri laterali e gli
aeratori,
- il parabrezza, i vetri laterali, gli aera-
tori e i piedi dei passeggeri,
- gli aeratori e i piedi dei passeggeri,
- gli aeratori,
- i piedi dei passeggeri,
- il parabrezza, i vetri laterali e i piedi
dei passeggeri.
Le spie del fl usso d'aria, tra le due eli-
che, si accendono progressivamente in
funzione del valore richiesto.
)
Appena possibile, premere nuova-
mente questo tasto per permettere
l'entrata d'aria esterna ed evitare
l'appannamento. La spia del tasto si
spegne.
Per rinfrescare o riscaldare al mas-
simo l'abitacolo, è possibile supera-
re il valore minimo di 14 o massimo
di 28°.
)
Ruotare il comando 2
o 3
verso
sinistra fi no a visualizzare "LO"
o verso destra fi no a visualizza-
re "HI"
.
9. Monozona / Bizona
)
Premere questo tasto per
adeguare il valore di con-
fort del lato passeggero a
quello del lato guidatore
(monozona). La spia del ta-
sto si accende
Il ricircolo d'aria consente d'isolare l'abi-
tacolo dagli odori e dai fumi esterni. Evitare l'utilizzo prolungato di questa
modalità (rischio di appannamento e di
umidità).
)
Premere nuovamente questo pul-
sante per tornare al funzionamento
automatico del climatizzatore. La
spia del tasto "A/C"
si accende.
Page 70 of 382
3
68
CONFORT
SEDILI ANTERIORI CONREGOLAZIONI MANUALI
Sedile composto da una seduta, uno
schienale e un appoggiatesta regolabi-
li per adattare la posizione alle migliori
condizioni di guida e confort.
Altezza
)
Tirare in alto il comando per solle-
varlo o spingerlo in basso per ab-
bassarlo fi no a quando non è stata
raggiunta la posizione desiderata.
Inclinazione dello schienale
)
Spingere indietro il comando.
Longitudinale
)
Sollevare il comando e fare scorrere
la seduta in avanti o indietro.
