Peugeot 308 SW BL 2012.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF Dimensioni: 17.9 MB
Page 71 of 382
3
69
CONFORT
SEDILI ANTERIORI
Sedile costituito da una seduta, uno
schienale e un appoggiatesta regolabili
per adattarsi alla posizione del passeg-
gero, offrendo le migliori condizioni di
guida e di confort.
Longitudinale
)
Spingere il comando in avanti o in-
dietro per fare scorrere il sedile.
Altezza e in inclinazione della seduta
)
Tirare verso l'alto o spingere verso il
basso la parte posteriore del comando
per raggiungere l'altezza desiderata.
)
Tirare verso l'alto o spingere verso il
basso la parte anteriore del coman-
do per raggiungere l'inclinazione
desiderata.
Inclinazione dello schienale
)
Spingere in avanti o indietro il co-
mando per regolare l'inclinazione
dello schienale.
Regolazioni elettriche del sedile
del guidatore
Le funzioni elettriche del sedile del
guidatore vengono disattivate circa
un minuto dopo l'interruzione del
contatto.
Per riattivarle, inserire il contatto.
Page 72 of 382
3
70
CONFORT
Posizione a tavolinetto
del sedile del passeggero
anteriore
Regolazione in altezza dell'appoggiatesta
)
Per alzarlo, tirarlo contemporanea-
mente in avanti e verso l'alto.
)
Per toglierlo, premere il pulsante A
e tirarlo verso l'alto.
)
Per riposizionarlo, inserire le aste
dell' appoggiatesta nei fori mante-
nendole in asse con lo schienale.
)
Per abbassarlo, premere contempo-
raneamente il pulsante A
e l'appog-
giatesta. L'appoggiatesta è provvisto di un
telaio che presenta una tacca, la
quale ne impedisce la discesa: si
tratta di un dispositivo di sicurezza
in caso di urto.
La regolazione è corretta se il
bordo superiore dell'appoggiate-
sta si trova all'altezza della parte
superiore della testa.
Non viaggiare mai con gli appog-
giatesta abbassati; essi devono
essere correttamente posizionati e
regolati.
Regolazione lombare manuale
)
Ruotare la manopola per raggiunge-
re la posizione lombare desiderata.
Regolazioni complementari
Questa posizione, abbinata a quella dei
sedili posteriori, permette di trasportare
oggetti lunghi.
)
Tirare il comando verso l'alto per ripie-
gare lo schienale sulla base del sedile.
Per abbassare completamente lo schie-
nale, ribaltare il comando di regolazione
dell'inclinazione dello schienale.
)
Tirare di nuovo il comando per
sbloccare lo schienale e sollevarlo.
Quando si ricolloca il sedile, lo schiena-
le torna alla sua posizione iniziale.
Ricordarsi di ripiegare prima il ta-
volinetto tipo "aereo" fi ssato sul re-
tro del sedile.

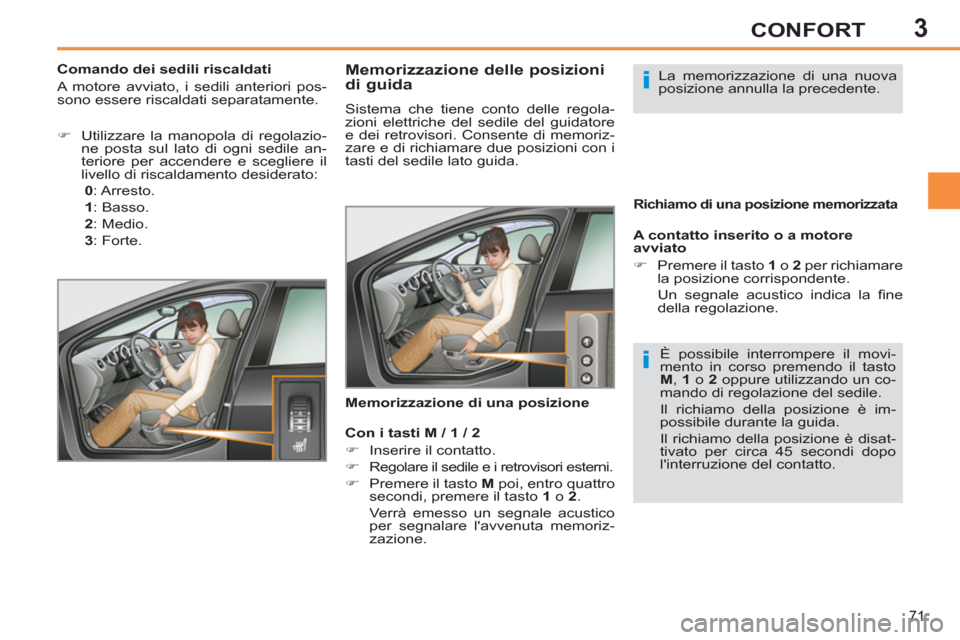

Page 73 of 382
3
71
CONFORT
Memorizzazione delle posizioni
di guida
Sistema che tiene conto delle regola-
zioni elettriche del sedile del guidatore
e dei retrovisori. Consente di memoriz-
zare e di richiamare due posizioni con i
tasti del sedile lato guida.
A contatto inserito o a motore
avviato
)
Premere il tasto 1
o 2
per richiamare
la posizione corrispondente.
Un segnale acustico indica la fi ne
della regolazione.
Memorizzazione di una posizione La memorizzazione di una nuova
posizione annulla la precedente.
Richiamo di una posizione memorizzata
Con i tasti M / 1 / 2
)
Inserire il contatto.
)
Regolare il sedile e i retrovisori esterni.
)
Premere il tasto M
poi, entro quattro
secondi, premere il tasto 1
o 2
.
Verrà emesso un segnale acustico
per segnalare l'avvenuta memoriz-
zazione. È possibile interrompere il movi-
mento in corso premendo il tasto
M
, 1
o 2
oppure utilizzando un co-
mando di regolazione del sedile.
Il richiamo della posizione è im-
possibile durante la guida.
Il richiamo della posizione è disat-
tivato per circa 45 secondi dopo
l'interruzione del contatto.
Comando dei sedili riscaldati
A motore avviato, i sedili anteriori pos-
sono essere riscaldati separatamente.
)
Utilizzare la manopola di regolazio-
ne posta sul lato di ogni sedile an-
teriore per accendere e scegliere il
livello di riscaldamento desiderato:
0
: Arresto.
1
: Basso.
2
: Medio.
3
: Forte.
Page 74 of 382
3
72
CONFORT
SEDILI POSTERIORI
Non viaggiare mai con gli appoggia-
testa abbassati. Gli appoggiatesta
devono essere collocati in posizio-
ne alta specie se sono presenti dei
passeggeri sui sedili posteriori.
Appoggiatesta posteriori
Hanno una posizione alta (confort e si-
curezza) e una posizione bassa (visibi-
lità posteriore).
Sono smontabili.
Per rimuovere un appoggiatesta:
)
tirare contemporaneamente in avan-
ti e verso l'alto fi no all'arresto,
)
poi premere il pulsante A
.
Rimozione della seduta
)
Fare avanzare il sedile anteriore
corrispondente se necessario.
)
Rialzare la seduta 1
sollevandola
posteriormente con la mano.
)
Ribaltare completamente la seduta
1
contro il sedile anteriore.
)
Estrarre la seduta 1
dai bloccaggi
tirandola verso l'alto.
Riposizionamento della seduta
)
Posizionare verticalmente la seduta 1
nei relativi bloccaggi.
)
Ripiegare la seduta 1.
)
Premere dall'alto per bloccarla.
Sedile posteriore ribaltabile separatamente
nella parte sinistra (2/3) o destra (1/3) per
modulare lo spazio di carico del bagagliaio.
Page 75 of 382
3
73
CONFORT
Abbattimento del sedile
Per ripiegare un sedile posteriore senza
rischiare di danneggiarlo, iniziare sem-
pre dalla seduta, mai dallo schienale:
)
se necessario fare avanzare il sedile
anteriore corrispondente,
)
rialzare la seduta 1
sollevandola po-
steriormente con la mano,
)
ribaltare completamente la seduta 1
contro il sedile anteriore,
Riposizionamento del sedile
Quando si riposiziona il sedile posteriore:
)
raddrizzare lo schienale 3
e bloccarlo,
)
ripiegare la seduta 1
,
)
rimontare o riposizionare gli appog-
giatesta.
)
controllare che la cintura di sicurez-
za sia correttamente posizionata sul
lato dello schienale,
)
abbassare o rimuovere gli appog-
giatesta, se necessario,
)
tirare in avanti il comando 2
per
sbloccare lo schienale 3
,
)
ribaltare lo schienale 3
.
Quando si riposiziona il sedile po-
steriore, prestare attenzione a non
schiacciare le cinture di sicurezza
e a posizionare correttamente le
fi bbie. La seduta 1
può essere estratta per
aumentare il volume di carico.

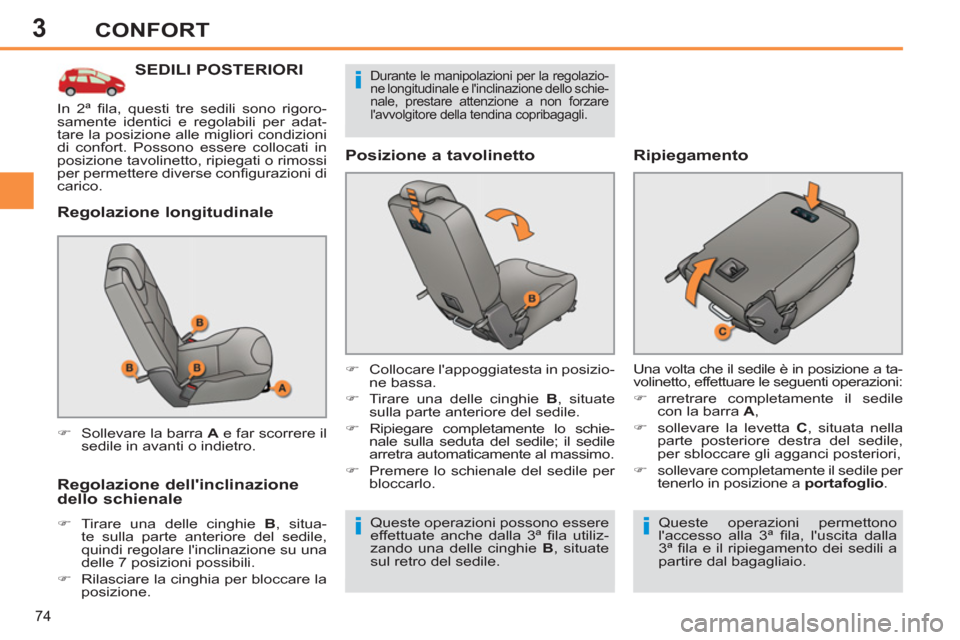

Page 76 of 382
3
74
CONFORT
SEDILI POSTERIORI
Regolazione longitudinale
Regolazione dell'inclinazione
dello schienale
)
Tirare una delle cinghie B
, situa-
te sulla parte anteriore del sedile,
quindi regolare l'inclinazione su una
delle 7 posizioni possibili.
)
Rilasciare la cinghia per bloccare la
posizione.
Posizione a tavolinetto
)
Sollevare la barra A
e far scorrere il
sedile in avanti o indietro.
)
Collocare l'appoggiatesta in posizio-
ne bassa.
)
Tirare una delle cinghie B
, situate
sulla parte anteriore del sedile.
)
Ripiegare completamente lo schie-
nale sulla seduta del sedile; il sedile
arretra automaticamente al massimo.
)
Premere lo schienale del sedile per
bloccarlo.
Ripiegamento
Una volta che il sedile è in posizione a ta-
volinetto, effettuare le seguenti operazioni:
)
arretrare completamente il sedile
con la barra A
,
)
sollevare la levetta C
, situata nella
parte posteriore destra del sedile,
per sbloccare gli agganci posteriori,
)
sollevare completamente il sedile per
tenerlo in posizione a portafoglio
.
Queste operazioni possono essere
effettuate anche dalla 3ª fi la utiliz-
zando una delle cinghie B
, situate
sul retro del sedile. Queste operazioni permettono
l'accesso alla 3ª fi la, l'uscita dalla
3ª fi la e il ripiegamento dei sedili a
partire dal bagagliaio. In 2ª fi la, questi tre sedili sono rigoro-
samente identici e regolabili per adat-
tare la posizione alle migliori condizioni
di confort. Possono essere collocati in
posizione tavolinetto, ripiegati o rimossi
per permettere diverse confi gurazioni di
carico.
Durante le manipolazioni per la regolazio-
ne longitudinale e l'inclinazione dello schie-
nale, prestare attenzione a non forzare
l'avvolgitore della tendina copribagagli.

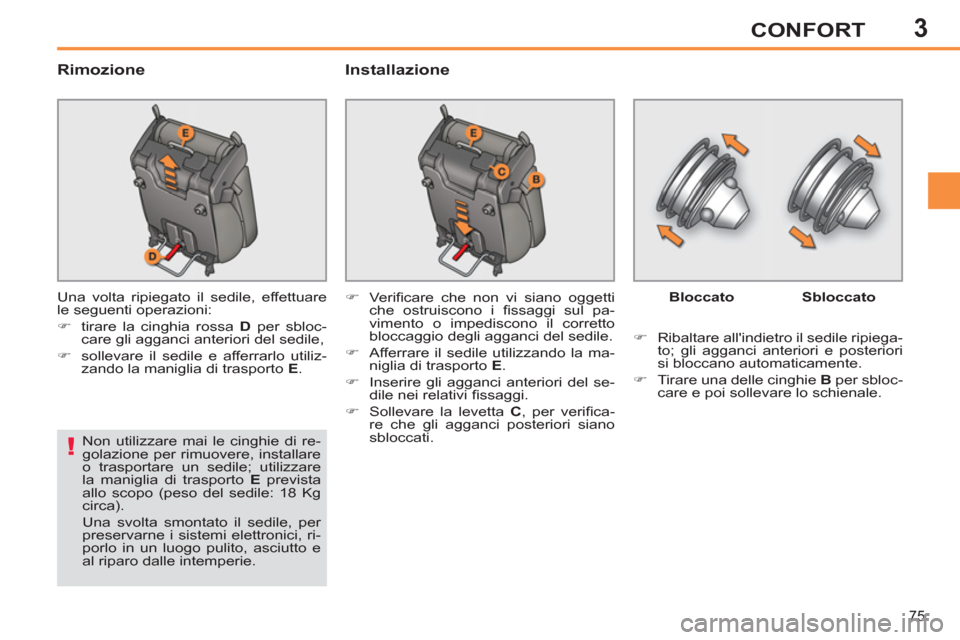

Page 77 of 382
3
75
CONFORT
Rimozione
Installazione
Una volta ripiegato il sedile, effettuare
le seguenti operazioni:
)
tirare la cinghia rossa D
per sbloc-
care gli agganci anteriori del sedile,
)
sollevare il sedile e afferrarlo utiliz-
zando la maniglia di trasporto E
.
Non utilizzare mai le cinghie di re-
golazione per rimuovere, installare
o trasportare un sedile; utilizzare
la maniglia di trasporto E
prevista
allo scopo (peso del sedile: 18 Kg
circa).
Una svolta smontato il sedile, per
preservarne i sistemi elettronici, ri-
porlo in un luogo pulito, asciutto e
al riparo dalle intemperie. Bloccato
Sbloccato
)
Ribaltare all'indietro il sedile ripiega-
to; gli agganci anteriori e posteriori
si bloccano automaticamente.
)
Tirare una delle cinghie B
per sbloc-
care e poi sollevare lo schienale.
)
Verifi care che non vi siano oggetti
che ostruiscono i fi ssaggi sul pa-
vimento o impediscono il corretto
bloccaggio degli agganci del sedile.
)
Afferrare il sedile utilizzando la ma-
niglia di trasporto E
.
)
Inserire gli agganci anteriori del se-
dile nei relativi fi ssaggi.
)
Sollevare la levetta C
, per verifi ca-
re che gli agganci posteriori siano
sbloccati.

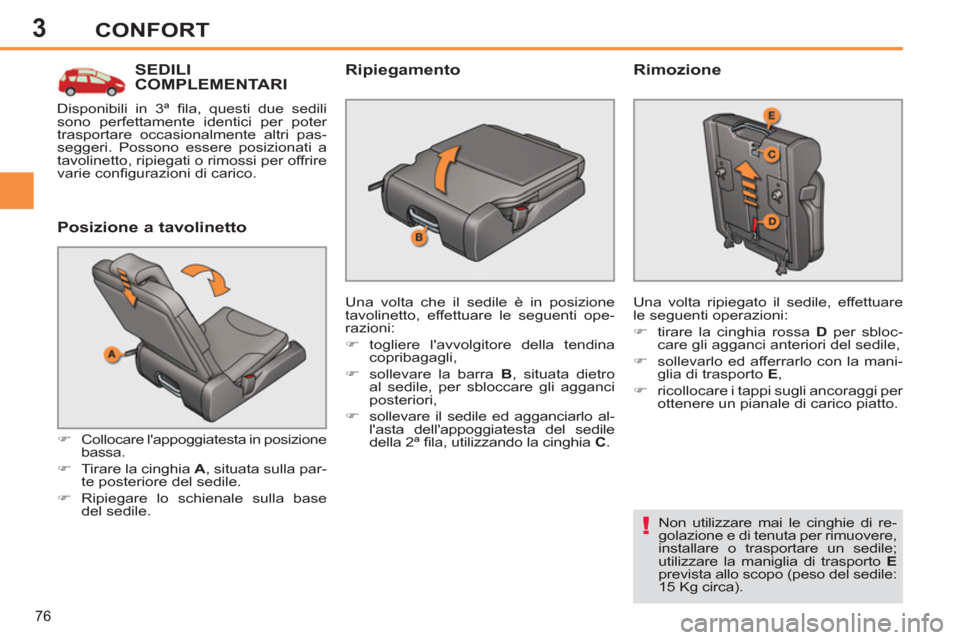

Page 78 of 382
3
76
CONFORT
SEDILI
COMPLEMENTARI
Posizione a tavolinetto
)
Collocare l'appoggiatesta in posizione
bassa.
)
Tirare la cinghia A
, situata sulla par-
te posteriore del sedile.
)
Ripiegare lo schienale sulla base
del sedile.
Ripiegamento
Una volta che il sedile è in posizione
tavolinetto, effettuare le seguenti ope-
razioni:
)
togliere l'avvolgitore della tendina
copribagagli,
)
sollevare la barra B
, situata dietro
al sedile, per sbloccare gli agganci
posteriori,
)
sollevare il sedile ed agganciarlo al-
l'asta dell'appoggiatesta del sedile
della 2ª fi la, utilizzando la cinghia C
.
Rimozione
Una volta ripiegato il sedile, effettuare
le seguenti operazioni:
)
tirare la cinghia rossa D
per sbloc-
care gli agganci anteriori del sedile,
)
sollevarlo ed afferrarlo con la mani-
glia di trasporto E
,
)
ricollocare i tappi sugli ancoraggi per
ottenere un pianale di carico piatto.
Non utilizzare mai le cinghie di re-
golazione e di tenuta per rimuovere,
installare o trasportare un sedile;
utilizzare la maniglia di trasporto E
prevista allo scopo (peso del sedile:
15 Kg circa). Disponibili in 3ª fi la, questi due sedili
sono perfettamente identici per poter
trasportare occasionalmente altri pas-
seggeri. Possono essere posizionati a
tavolinetto, ripiegati o rimossi per offrire
varie confi gurazioni di carico.

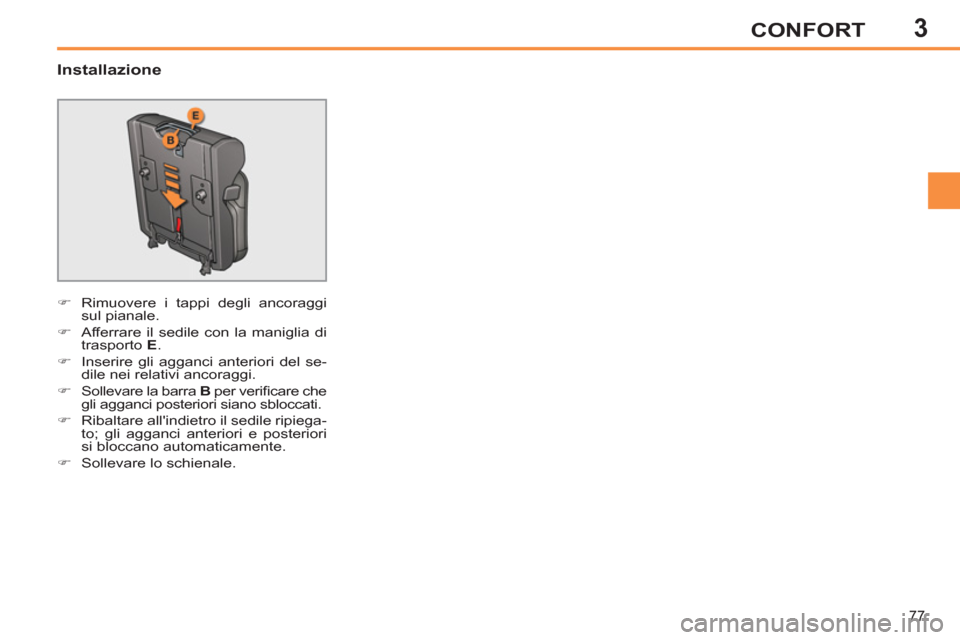

Page 79 of 382
3
77
CONFORT
Installazione
)
Rimuovere i tappi degli ancoraggi
sul pianale.
)
Afferrare il sedile con la maniglia di
trasporto E
.
)
Inserire gli agganci anteriori del se-
dile nei relativi ancoraggi.
)
Sollevare la barra B
per verifi care che
gli agganci posteriori siano sbloccati.
)
Ribaltare all'indietro il sedile ripiega-
to; gli agganci anteriori e posteriori
si bloccano automaticamente.
)
Sollevare lo schienale.

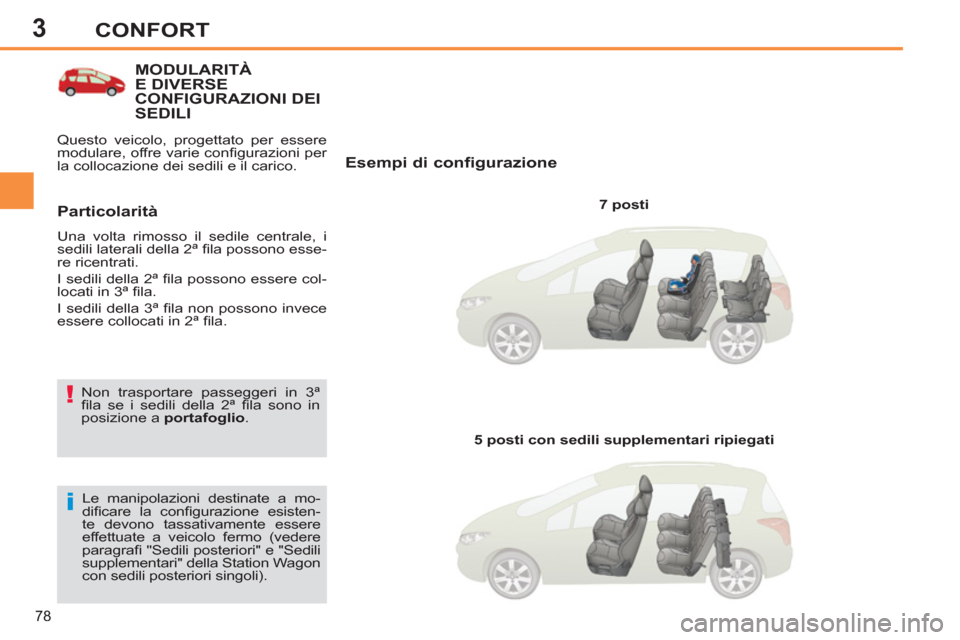

Page 80 of 382
3
78
CONFORT
MODULARITÀE DIVERSE
CONFIGURAZIONI DEI
SEDILI
Esempi di configurazione
7 posti
Le manipolazioni destinate a mo-
difi care la confi gurazione esisten-
te devono tassativamente essere
effettuate a veicolo fermo (vedere
paragrafi "Sedili posteriori" e "Sedili
supplementari" della Station Wagon
con sedili posteriori singoli).
Particolarità
Una volta rimosso il sedile centrale, i
sedili laterali della 2ª fi la possono esse-
re ricentrati.
I sedili della 2ª fi la possono essere col-
locati in 3ª fi la.
I sedili della 3ª fi la non possono invece
essere collocati in 2ª fi la.
5 posti con sedili supplementari ripiegati Non trasportare passeggeri in 3ª
fi la se i sedili della 2ª fi la sono in
posizione a portafoglio
. Questo veicolo, progettato per essere
modulare, offre varie confi gurazioni per
la collocazione dei sedili e il carico.
