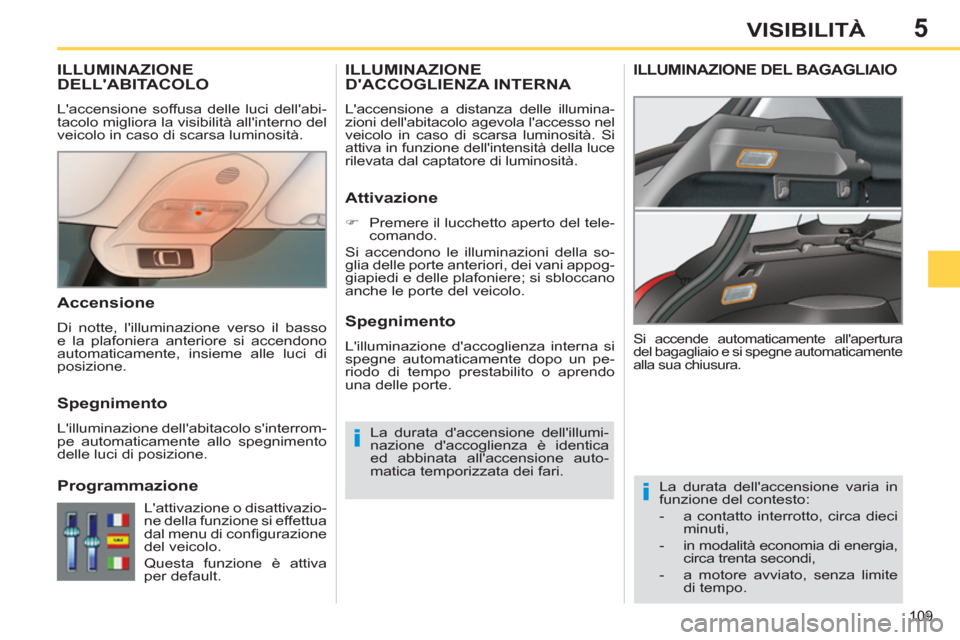

Page 111 of 382
5
109
VISIBILITÀ
ILLUMINAZIONEDELL'ABITACOLO
L'accensione soffusa delle luci dell'abi-
tacolo migliora la visibilità all'interno del
veicolo in caso di scarsa luminosità.
La durata dell'accensione varia in
funzione del contesto:
- a contatto interrotto, circa dieci
minuti,
- in modalità economia di energia,
circa trenta secondi,
- a motore avviato, senza limite
di tempo.
Si accende automaticamente all'apertura
del bagagliaio e si spegne automaticamente
alla sua chiusura.
ILLUMINAZIONE D'ACCOGLIENZA INTERNA
L'accensione a distanza delle illumina-
zioni dell'abitacolo agevola l'accesso nel
veicolo in caso di scarsa luminosità. Si
attiva in funzione dell'intensità della luce
rilevata dal captatore di luminosità.
ILLUMINAZIONE DEL BAGAGLIAIO
Attivazione
)
Premere il lucchetto aperto del tele-
comando.
Si accendono le illuminazioni della so-
glia delle porte anteriori, dei vani appog-
giapiedi e delle plafoniere; si sbloccano
anche le porte del veicolo.
Spegnimento
L'illuminazione d'accoglienza interna si
spegne automaticamente dopo un pe-
riodo di tempo prestabilito o aprendo
una delle porte.
Accensione
Di notte, l'illuminazione verso il basso
e la plafoniera anteriore si accendono
automaticamente, insieme alle luci di
posizione.
Spegnimento
L'illuminazione dell'abitacolo s'interrom-
pe automaticamente allo spegnimento
delle luci di posizione.
Programmazione
La durata d'accensione dell'illumi-
nazione d'accoglienza è identica
ed abbinata all'accensione auto-
matica temporizzata dei fari.
L'attivazione o disattivazio-
ne della funzione si effettua
dal menu di confi gurazione
del veicolo.
Questa funzione è attiva
per default.

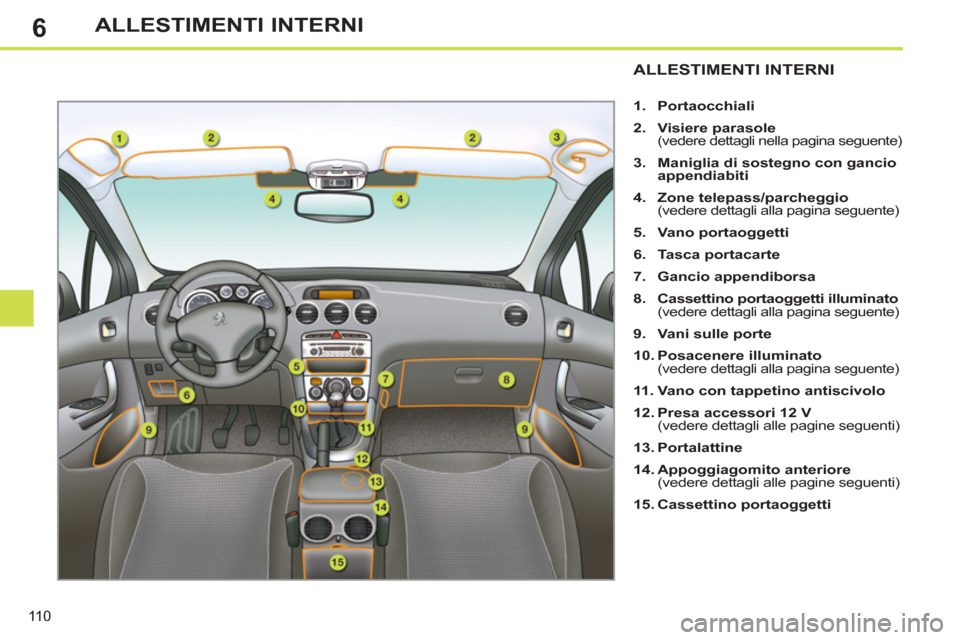

Page 112 of 382
6
110
ALLESTIMENTI INTERNI
ALLESTIMENTI INTERNI
1.
Portaocchiali
2.
Visiere parasole
(vedere dettagli nella pagina seguente)
3.
Maniglia di sostegno con gancio
appendiabiti
4.
Zone telepass/parcheggio
(vedere dettagli alla pagina seguente)
5.
Vano portaoggetti
6.
Tasca portacarte
7.
Gancio appendiborsa
8.
Cassettino portaoggetti illuminato
(vedere dettagli alla pagina seguente)
9.
Vani sulle porte
10.
Posacenere illuminato
(vedere dettagli alla pagina seguente)
11 .
Vano con tappetino antiscivolo
12.
Presa accessori 12 V
(vedere dettagli alle pagine seguenti)
13.
Portalattine
14.
Appoggiagomito anteriore
(vedere dettagli alle pagine seguenti)
15.
Cassettino portaoggetti
Page 113 of 382
6
111
ALLESTIMENTI INTERNI
CASSETTINO PORTAOGGETTI
ILLUMINATO
Comprende particolari spazi riservati
alla sistemazione di una bottiglia d'ac-
qua, della documentazione di bordo del
veicolo, ...
Lo sportello prevede dei vani in cui siste-
mare una biro, un paio di occhiali, delle
monete, delle tesserine, una lattina, ...
VISIERA PARASOLE
Protegge dai raggi solari frontali o late-
rali ed è equipaggiata di uno specchiet-
to di cortesia illuminato.
)
Quando il contatto è inserito, solle-
vare lo sportellino protettivo; lo spec-
chietto si illumina automaticamente.
La visiera parasole prevede anche una
fessura porta biglietti autostradali.
ZONE TELEPASS/PARCHEGGIO
Dispositivo per applicare i trasmettitori
Telepass e/o parcheggio.
Queste zone si trovano ai lati della base
del retrovisore interno.
Si tratta di due zone non rifl ettenti del
parabrezza atermico.
Il parabrezza atermico limita il riscal-
damento nell'abitacolo attenuando
gli effetti dei raggi solari (ultravioletti).
Lo strato rifl ettente di cui è costituito
blocca inoltre alcuni segnali radioe-
lettrici (Telepass, ecc.).
)
Per aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cas-
settino si illumina.
Se il veicolo è equipaggiato di climatizza-
tore, il cassettino portaoggetti, prevede
un dispositivo d'arrivo d'aria A
, che può
essere aperto o chiuso in modo da lasciar
defl uire la stessa aria climatizzata degli
aeratori dell'abitacolo.
Page 114 of 382
6
11 2
ALLESTIMENTI INTERNI
PRESA ACCESSORI 12 V
)
Per collegare un accessorio 12 V
(potenza massima: 120 W), togliere
il tappo e collegare l'adattatore ade-
guato.
POSACENERE ILLUMINATO
)
Tirare il cassettino per accedere al
posacenere.
)
Per svuotare il posacenere, dopo
averlo aperto, premere la linguetta
ed estrarlo.
GANCIO APPENDI-BORSA
)
Premere la parte bassa del gancio
per aprirlo.
)
Agganciare la cinghia della borsa
per appenderla.
WIP PLUG - LETTORE USB
È un modulo di collegamento, composto
da una presa USB, situato nell'appog-
giagomito anteriore.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un
lettore digitale iPod
® di generazione 5 o
successiva, o una chiavetta USB.
Legge i formati di fi le audio (mp3, ogg,
wma, wav, ecc.) e li trasmette all'auto-
radio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Questi fi le possono essere gestiti con
i comandi sotto al volante o mediante il
frontalino dell'autoradio, e possono esse-
re visualizzati sul display multifunzione.
Durante l'utilizzo, l'apparecchiatura por-
tatile si ricarica automaticamente.
Per maggiori dettagli sull'utilizzo di questo
equipaggiamento consultare la rubrica
"Audio e Telematica".
Page 115 of 382
6
113
ALLESTIMENTI INTERNI
APPOGGIAGOMITO ANTERIORE
Dispositivo per il confort del guidatore e
del passeggero anteriore.
Il coperchio dell'appoggiagomito è regola-
bile in altezza e lunghezza per migliorare
il confort.
Regolazione in altezza
)
Sollevare il coperchio fi no a portarlo
nella posizione desiderata (bassa,
intermedia o alta).
)
Sollevandolo leggermente oltre la po-
sizione alta, accompagnarlo nella sua
discesa fi no alla posizione bassa.
VANO PORTAOGGETTI
Vano situato dietro l'appoggiagomito
anteriore, per i passeggeri posteriori.
)
Per svuotare il vano premere la lin-
guetta dopo averlo aperto, ed estrarlo.
Sistemazione degli oggetti
Il vano dell'appoggiagomito offre spazio
per riporre fi no a 6 CD.
)
Sollevare la paletta 1
.
)
Alzare completamente il coperchio.
Regolazione longitudinale
)
Farlo scorrere al massimo in avanti
o indietro.
Page 116 of 382
6
11 4
ALLESTIMENTI INTERNI
Per evitare di intralciare i pedali:
- utilizzare solo tappetini adatti ai
fi ssaggi già presenti nel veico-
lo. L'utilizzo di questi fi ssaggi è
indispensabile,
-
non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare il
funzionamento del regolatore / li-
mitatore di velocità.
TAPPETINI
Dispositivo amovibile di protezione del-
la moquette.
Ricollocazione
Per ricollocarlo lato guidatore:
)
posizionare correttamente il tappetino,
)
ricollocare i fi ssaggi premendo,
)
verifi care il corretto fi ssaggio del
tappetino.
Collocazione
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fi ssaggi for-
niti in dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
Rimozione
Per rimuovere il tappetino lato guidatore:
)
spostare indietro al massimo il sedile,
)
sganciare i fi ssaggi,
)
togliere il tappetino.
CASSETTINO PORTAOGGETTI
Apertura
)
Sollevare la parte anteriore del cassettino e tirare.
Non collocare oggetti pesanti nel
cassettino.
Estrazione
)
Portare il cassettino a fi ne corsa.
)
Premere le estremità delle guide.
)
Sollevarlo ed estrarlo completamente.
Riposizionamento
)
Inserire il cassettino nelle sue guide.
)
A fi ne corsa premere la parte supe-
riore del cassettino per bloccarlo. Il cassettino portaoggetti si trova sotto
al sedile del passeggero anteriore.
Page 117 of 382
6ALLESTIMENTI INTERNI
APPOGGIAGOMITOPOSTERIORE SPORTELLINO PER SCI
Apertura
)
Abbassare l'appoggiagomito poste-
riore.
)
Tirare verso il basso la maniglia del-
lo sportellino.
)
Abbassare lo sportellino.
)
Caricare gli oggetti dall'interno del
bagagliaio.
)
Abbassare l'appoggiagomito poste-
riore per rendere più confortevole la
propria posizione.
)
Sollevare il coperchio per accedere
al portaoggetti che prevede un vano
portaoggetti, due portalattine e due
portabiro.
TAVOLINETTI TIPO "AEREO"
)
Per utilizzarli, sollevare completa-
mente il tavolinetto, fi no al bloccag-
gio in posizione alta.
)
Per richiuderli, abbassarli superan-
do il punto di resistenza, fi no alla
posizione bassa.
Lato passeggero, non dimenticare
di ripiegare questo tavolinetto prima
di collocare il sedile in posizione ta-
volinetto.
Non appoggiare oggetti duri e pe-
santi sul tavolinetto. Potrebbero di-
ventare pericolosi in caso di frenata
brusca o di urto. Dispositivo per il confort e la sistemazio-
ne degli oggetti dei passeggeri posteriori. Dispositivo per la sistemazione e il tra-
sporto di oggetti lunghi. Situati sul retro di ogni sedile anteriore,
permettono di appoggiare oggetti e di-
spongono di un portalattine.
Page 118 of 382
6
116
ALLESTIMENTI INTERNI
ALLESTIMENTI DELBAGAGLIAIO
1.
Ripiano posteriore
(vedere dettagli alla pagina seguente)
2.
Ganci
(vedere dettagli alla pagina seguente)
3.
Anelli d'aggancio
4.
Cinghia di tenuta
5.
Cassettino portaoggetti chiuso
6.
Cassettino portaoggetti aperto
7.
Vano portaoggetti
(vedere dettagli alle pagine seguenti)
Page 119 of 382
6
11 7
ALLESTIMENTI INTERNI
Per rimuovere il ripiano:
)
sganciare i due cordoncini,
)
sollevare leggermente il ripiano poi
estrarlo.
Ripiano posteriore
Per l'accesso al vano portaoggetti
Un gancio supplementare, al di sot-
to del ripiano, consente di sostene-
re il pianale del bagagliaio, grazie al
cordoncino, per accedere facilmen-
te all'attrezzatura di bordo ed alla
ruota di scorta, o al kit di riparazione
provvisoria dei pneumatici...
Permettono di agganciare delle borse.
Ganci
Per riporlo, esistono più possibiità:
- in verticale dietro ai sedili anteriori,
- disteso sul fondo del bagagliaio.
)
Sollevare il tappeto del bagagliaio
per accedere al contenitore por-
taoggetti.
Il contenitore è dotato di appositi spazi
per collocare il contenitore delle lam-
padine di ricambio, un cofanetto per il
pronto soccorso, due triangoli di prese-
gnalazione, ...
Contiene anche l'attrezzatura di bordo,
il kit di riparazione provvisoria dei pneu-
matici...
Contenitore portaoggetti
Page 120 of 382
6
118
ALLESTIMENTI INTERNI
ALLESTIMENTI DELBAGAGLIAIO
1.
Tendina copribagagli
(vedere dettagli alla pagina seguente)
2.
Presa accessori 12V
(vedere dettagli alle pagine seguenti)
3.
Ganci
(vedere dettagli alle pagine seguenti)
4.
Anelli d'aggancio
5.
Vano portaoggetti
6.
Rete per carichi alti
(vedere dettagli alla pagina seguente)
7.
Cinghia di tenuta
