Peugeot 308 SW BL 2012.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF Dimensioni: 17.9 MB
Page 101 of 382
5
99

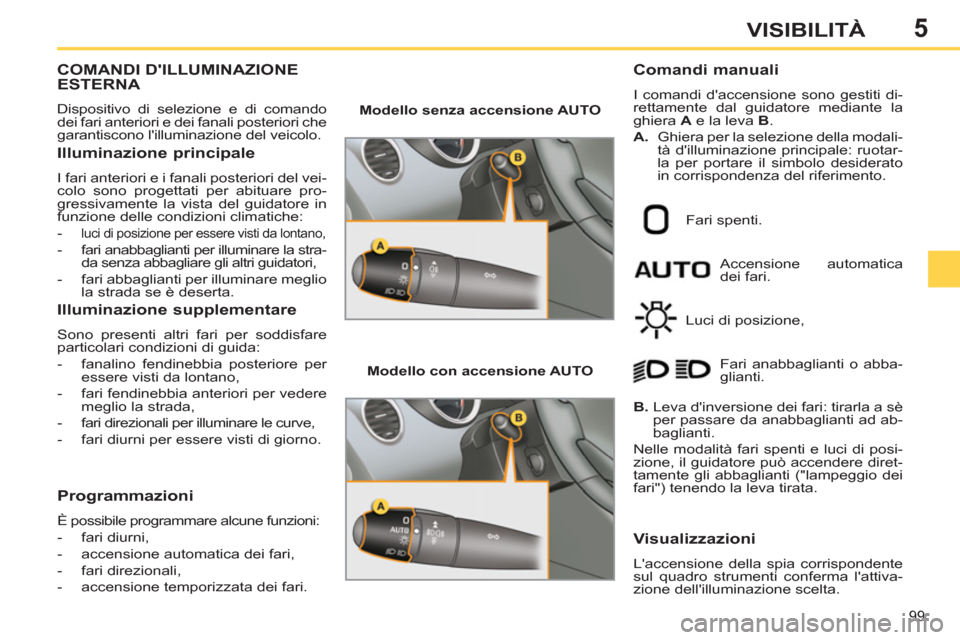

VISIBILITÀ
COMANDI D'ILLUMINAZIONEESTERNA
Dispositivo di selezione e di comando
dei fari anteriori e dei fanali posteriori che
garantiscono l'illuminazione del veicolo.
Illuminazione principale
I fari anteriori e i fanali posteriori del vei-
colo sono progettati per abituare pro-
gressivamente la vista del guidatore in
funzione delle condizioni climatiche:
-
luci di posizione per essere visti da lontano,
- fari anabbaglianti per illuminare la stra-
da senza abbagliare gli altri guidatori,
- fari abbaglianti per illuminare meglio
la strada se è deserta.
Illuminazione supplementare
Sono presenti altri fari per soddisfare
particolari condizioni di guida:
- fanalino fendinebbia posteriore per
essere visti da lontano,
- fari fendinebbia anteriori per vedere
meglio la strada,
- fari direzionali per illuminare le curve,
- fari diurni per essere visti di giorno.
Programmazioni
È possibile programmare alcune funzioni:
- fari diurni,
- accensione automatica dei fari,
- fari direzionali,
- accensione temporizzata dei fari.
Modello senza accensione AUTO
Modello con accensione AUTO
Accensione automatica
dei fari.
Comandi manuali
I comandi d'accensione sono gestiti di-
rettamente dal guidatore mediante la
ghiera A
e la leva B
.
A.
Ghiera per la selezione della modali-
tà d'illuminazione principale: ruotar-
la per portare il simbolo desiderato
in corrispondenza del riferimento.
Fari spenti.
Luci di posizione,
B.
Leva d'inversione dei fari: tirarla a sè
per passare da anabbaglianti ad ab-
baglianti.
Nelle modalità fari spenti e luci di posi-
zione, il guidatore può accendere diret-
tamente gli abbaglianti ("lampeggio dei
fari") tenendo la leva tirata. Fari anabbaglianti o abba-
glianti.
Visualizzazioni
L'accensione della spia corrispondente
sul quadro strumenti conferma l'attiva-
zione dell'illuminazione scelta.
Page 102 of 382
5
100

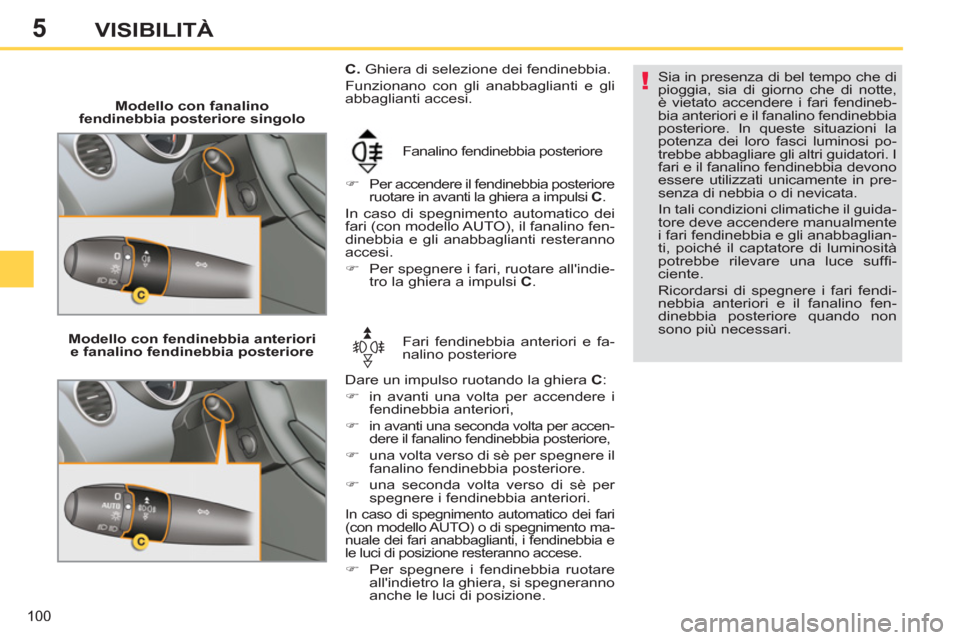

VISIBILITÀ
Modello con fanalino
fendinebbia posteriore singolo
Fanalino fendinebbia posteriore
)
Per accendere il fendinebbia posteriore
ruotare in avanti la ghiera a impulsi C
.
In caso di spegnimento automatico dei
fari (con modello AUTO), il fanalino fen-
dinebbia e gli anabbaglianti resteranno
accesi.
)
Per spegnere i fari, ruotare all'indie-
tro la ghiera a impulsi C
.
Sia in presenza di bel tempo che di
pioggia, sia di giorno che di notte,
è vietato accendere i fari fendineb-
bia anteriori e il fanalino fendinebbia
posteriore. In queste situazioni la
potenza dei loro fasci luminosi po-
trebbe abbagliare gli altri guidatori. I
fari e il fanalino fendinebbia devono
essere utilizzati unicamente in pre-
senza di nebbia o di nevicata.
In tali condizioni climatiche il guida-
tore deve accendere manualmente
i fari fendinebbia e gli anabbaglian-
ti, poiché il captatore di luminosità
potrebbe rilevare una luce suffi -
ciente.
Ricordarsi di spegnere i fari fendi-
nebbia anteriori e il fanalino fen-
dinebbia posteriore quando non
sono più necessari.
Modello con fendinebbia anteriori
e fanalino fendinebbia posteriore Fari fendinebbia anteriori e fa-
nalino posteriore
Dare un impulso ruotando la ghiera C
:
)
in avanti una volta per accendere i
fendinebbia anteriori,
)
in avanti una seconda volta per accen-
dere il fanalino fendinebbia posteriore,
)
una volta verso di sè per spegnere il
fanalino fendinebbia posteriore.
)
una seconda volta verso di sè per
spegnere i fendinebbia anteriori.
In caso di spegnimento automatico dei fari
(con modello AUTO) o di spegnimento ma-
nuale dei fari anabbaglianti, i fendinebbia e
le luci di posizione resteranno accese.
)
Per spegnere i fendinebbia ruotare
all'indietro la ghiera, si spegneranno
anche le luci di posizione.
C.
Ghiera di selezione dei fendinebbia.
Funzionano con gli anabbaglianti e gli
abbaglianti accesi.
Page 103 of 382

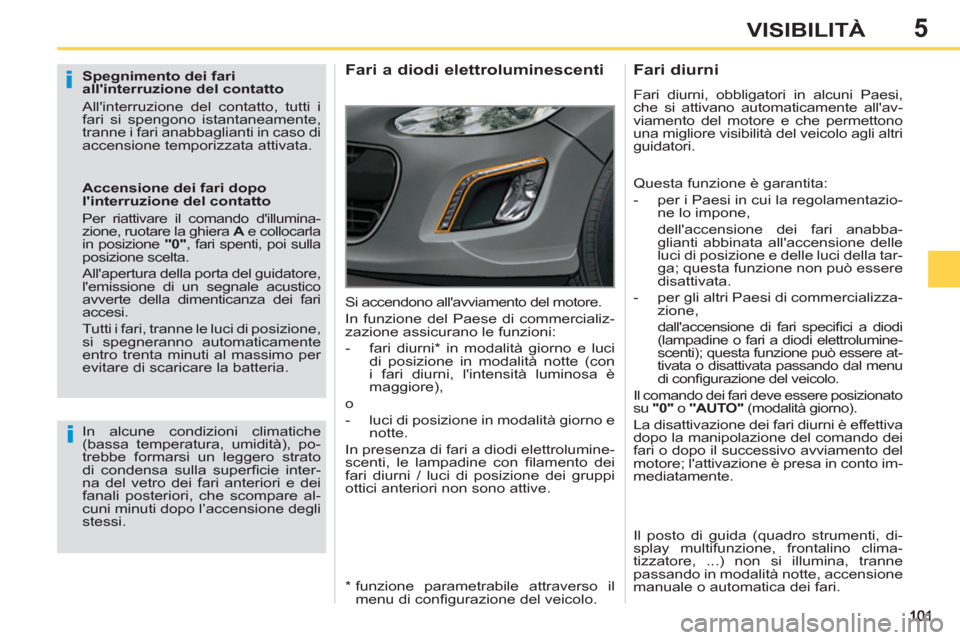

5VISIBILITÀ
Spegnimento dei fari
all'interruzione del contatto
All'interruzione del contatto, tutti i
fari si spengono istantaneamente,
tranne i fari anabbaglianti in caso di
accensione temporizzata attivata.
Accensione dei fari dopo
l'interruzione del contatto
Per riattivare il comando d'illumina-
zione, ruotare la ghiera A
e collocarla
in posizione "0"
, fari spenti, poi sulla
posizione scelta.
All'apertura della porta del guidatore,
l'emissione di un segnale acustico
avverte della dimenticanza dei fari
accesi.
Tutti i fari, tranne le luci di posizione,
si spegneranno automaticamente
entro trenta minuti al massimo per
evitare di scaricare la batteria.
Fari a diodi elettroluminescenti
In alcune condizioni climatiche
(bassa temperatura, umidità), po-
trebbe formarsi un leggero strato
di condensa sulla superfi cie inter-
na del vetro dei fari anteriori e dei
fanali posteriori, che scompare al-
cuni minuti dopo l’accensione degli
stessi.
Fari diurni
Fari diurni, obbligatori in alcuni Paesi,
che si attivano automaticamente all'av-
viamento del motore e che permettono
una migliore visibilità del veicolo agli altri
guidatori.
Questa funzione è garantita:
- per i Paesi in cui la regolamentazio-
ne lo impone,
dell'accensione dei fari anabba-
glianti abbinata all'accensione delle
luci di posizione e delle luci della tar-
ga; questa funzione non può essere
disattivata.
- per gli altri Paesi di commercializza-
zione,
dall'accensione di fari specifi ci a diodi
(lampadine o fari a diodi elettrolumine-
scenti); questa funzione può essere at-
tivata o disattivata passando dal menu
di confi gurazione del veicolo.
Il comando dei fari deve essere posizionato
su "0"
o "AUTO"
(modalità giorno).
La disattivazione dei fari diurni è effettiva
dopo la manipolazione del comando dei
fari o dopo il successivo avviamento del
motore; l'attivazione è presa in conto im-
mediatamente.
Il posto di guida (quadro strumenti, di-
splay multifunzione, frontalino clima-
tizzatore, ...) non si illumina, tranne
passando in modalità notte, accensione
manuale o automatica dei fari.
Si accendono all'avviamento del motore.
In funzione del Paese di commercializ-
zazione assicurano le funzioni:
- fari diurni * in modalità giorno e luci
di posizione in modalità notte (con
i fari diurni, l'intensità luminosa è
maggiore),
o
- luci di posizione in modalità giorno e
notte.
In presenza di fari a diodi elettrolumine-
scenti, le lampadine con fi lamento dei
fari diurni / luci di posizione dei gruppi
ottici anteriori non sono attive.
*
funzione parametrabile attraverso il
menu di confi gurazione del veicolo.
Page 104 of 382
5
AUTO
102

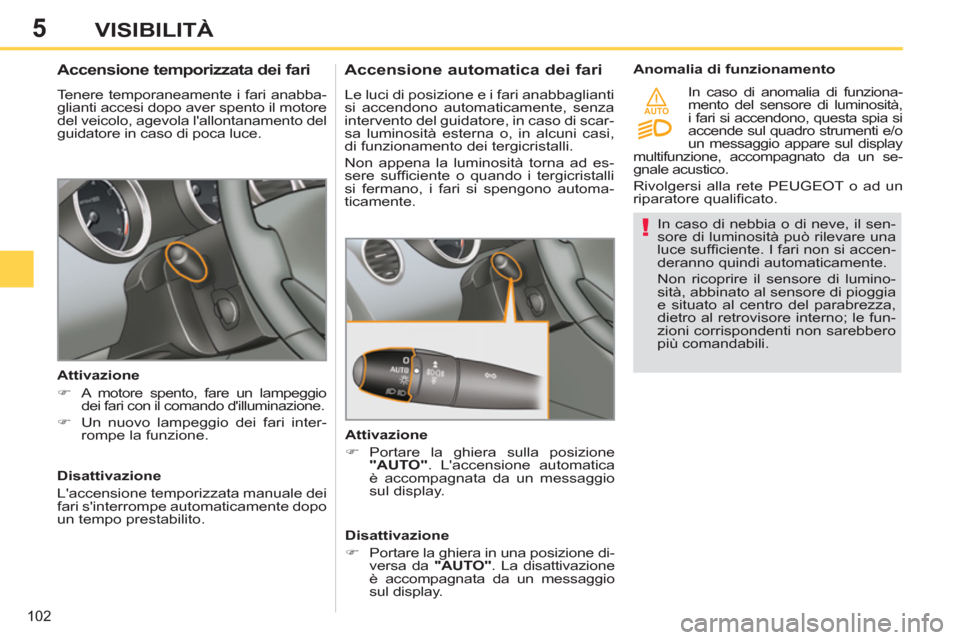

VISIBILITÀ
In caso di nebbia o di neve, il sen-
sore di luminosità può rilevare una
luce suffi ciente. I fari non si accen-
deranno quindi automaticamente.
Non ricoprire il sensore di lumino-
sità, abbinato al sensore di pioggia
e situato al centro del parabrezza,
dietro al retrovisore interno; le fun-
zioni corrispondenti non sarebbero
più comandabili.
Anomalia di funzionamento
In caso di anomalia di funziona-
mento del sensore di luminosità,
i fari si accendono, questa spia si
accende sul quadro strumenti e/o
un messaggio appare sul display
multifunzione, accompagnato da un se-
gnale acustico.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato.
Accensione temporizzata dei fari
Tenere temporaneamente i fari anabba-
glianti accesi dopo aver spento il motore
del veicolo, agevola l'allontanamento del
guidatore in caso di poca luce.
Attivazione
)
A motore spento, fare un lampeggio
dei fari con il comando d'illuminazione.
)
Un nuovo lampeggio dei fari inter-
rompe la funzione.
Disattivazione
L'accensione temporizzata manuale dei
fari s'interrompe automaticamente dopo
un tempo prestabilito.
Accensione automatica dei fari
Le luci di posizione e i fari anabbaglianti
si accendono automaticamente, senza
intervento del guidatore, in caso di scar-
sa luminosità esterna o, in alcuni casi,
di funzionamento dei tergicristalli.
Non appena la luminosità torna ad es-
sere suffi ciente o quando i tergicristalli
si fermano, i fari si spengono automa-
ticamente.
Attivazione
)
Portare la ghiera sulla posizione
"AUTO"
. L'accensione automatica
è accompagnata da un messaggio
sul display.
Disattivazione
)
Portare la ghiera in una posizione di-
versa da "AUTO"
. La disattivazione
è accompagnata da un messaggio
sul display.
Page 105 of 382
5
103

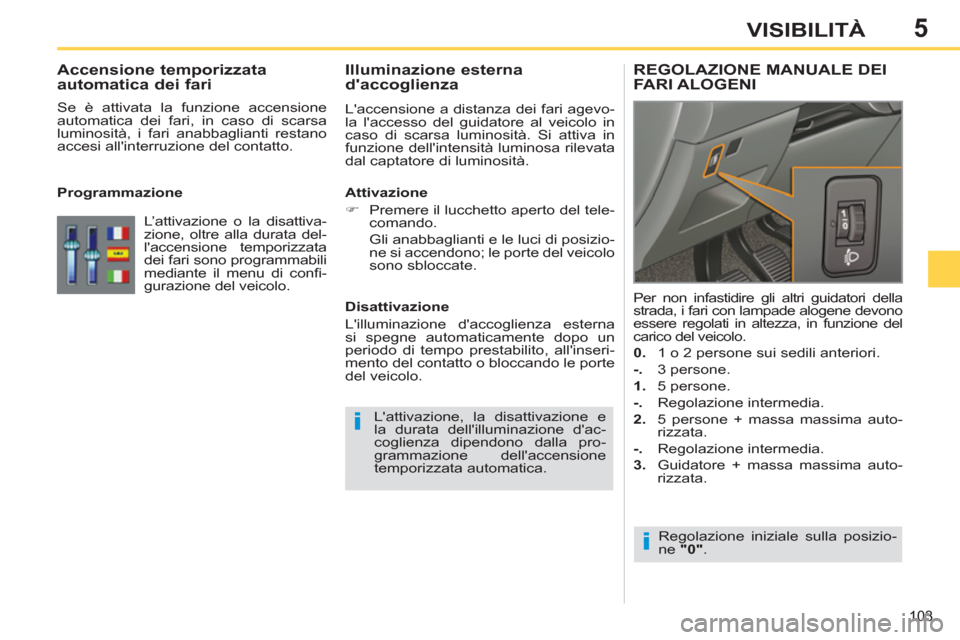

VISIBILITÀ
Illuminazione esterna
d'accoglienza
L'accensione a distanza dei fari agevo-
la l'accesso del guidatore al veicolo in
caso di scarsa luminosità. Si attiva in
funzione dell'intensità luminosa rilevata
dal captatore di luminosità.
Attivazione
)
Premere il lucchetto aperto del tele-
comando.
Gli anabbaglianti e le luci di posizio-
ne si accendono; le porte del veicolo
sono sbloccate.
Disattivazione
L'illuminazione d'accoglienza esterna
si spegne automaticamente dopo un
periodo di tempo prestabilito, all'inseri-
mento del contatto o bloccando le porte
del veicolo.
REGOLAZIONE MANUALE DEI
FARI ALOGENI
Regolazione iniziale sulla posizio-
ne "0"
.
Per non infastidire gli altri guidatori della
strada, i fari con lampade alogene devono
essere regolati in altezza, in funzione del
carico del veicolo.
0.
1 o 2 persone sui sedili anteriori.
-.
3 persone.
1.
5 persone.
-.
Regolazione intermedia.
2.
5 persone + massa massima auto-
rizzata.
-.
Regolazione intermedia.
3.
Guidatore + massa massima auto-
rizzata.
L'attivazione, la disattivazione e
la durata dell'illuminazione d'ac-
coglienza dipendono dalla pro-
grammazione dell'accensione
temporizzata automatica.
Accensione temporizzata
automatica dei fari
Se è attivata la funzione accensione
automatica dei fari, in caso di scarsa
luminosità, i fari anabbaglianti restano
accesi all'interruzione del contatto.
Programmazione
L’attivazione o la disattiva-
zione, oltre alla durata del-
l'accensione temporizzata
dei fari sono programmabili
mediante il menu di confi -
gurazione del veicolo.
Page 106 of 382

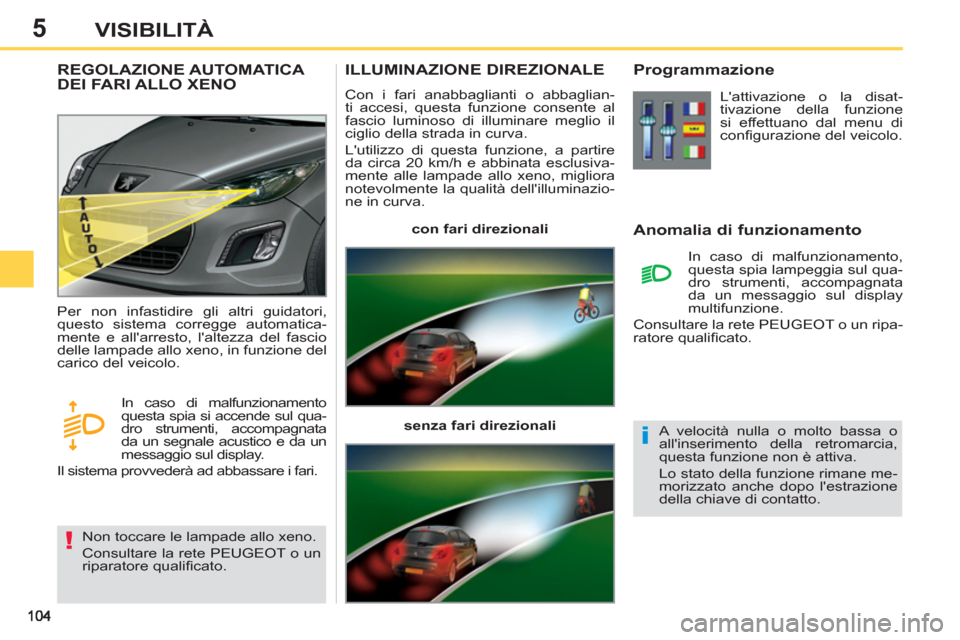

5VISIBILITÀ
ILLUMINAZIONE DIREZIONALE
Con i fari anabbaglianti o abbaglian-
ti accesi, questa funzione consente al
fascio luminoso di illuminare meglio il
ciglio della strada in curva.
L'utilizzo di questa funzione, a partire
da circa 20 km/h e abbinata esclusiva-
mente alle lampade allo xeno, migliora
notevolmente la qualità dell'illuminazio-
ne in curva.
con fari direzionali
senza fari direzionali
Programmazione
Anomalia di funzionamento
L'attivazione o la disat-
tivazione della funzione
si effettuano dal menu di
confi gurazione del veicolo.
In caso di malfunzionamento,
questa spia lampeggia sul qua-
dro strumenti, accompagnata
da un messaggio sul display
multifunzione.
Consultare la rete PEUGEOT o un ripa-
ratore qualifi cato.
REGOLAZIONE AUTOMATICA DEI FARI ALLO XENO
Non toccare le lampade allo xeno.
Consultare la rete PEUGEOT o un
riparatore qualifi cato. Per non infastidire gli altri guidatori,
questo sistema corregge automatica-
mente e all'arresto, l'altezza del fascio
delle lampade allo xeno, in funzione del
carico del veicolo.
In caso di malfunzionamento
questa spia si accende sul qua-
dro strumenti, accompagnata
da un segnale acustico e da un
messaggio sul display.
Il sistema provvederà ad abbassare i fari. A velocità nulla o molto bassa o
all'inserimento della retromarcia,
questa funzione non è attiva.
Lo stato della funzione rimane me-
morizzato anche dopo l'estrazione
della chiave di contatto.
Page 107 of 382
5
105
VISIBILITÀ

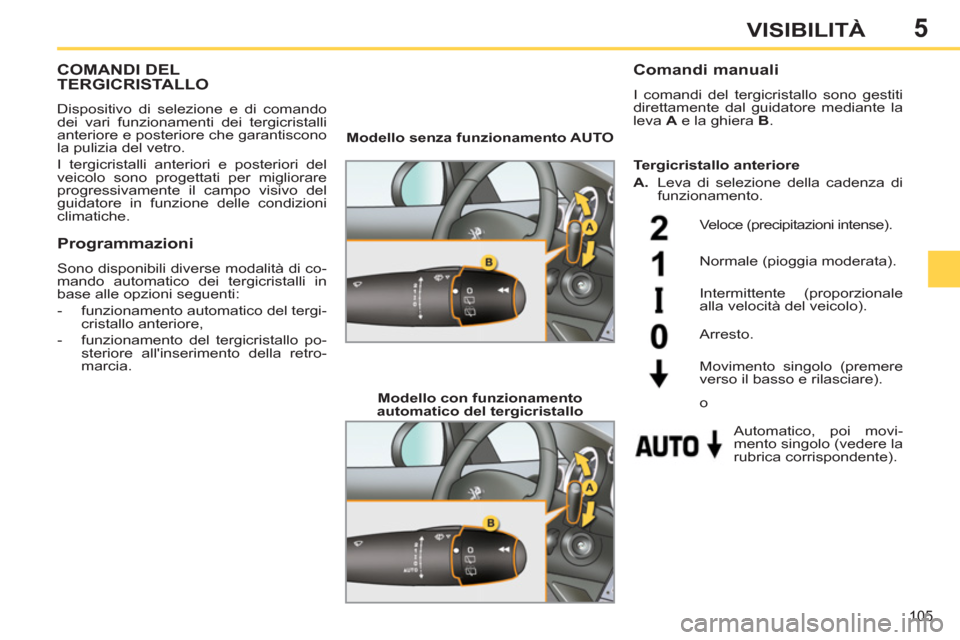

COMANDI DEL TERGICRISTALLO
Dispositivo di selezione e di comando
dei vari funzionamenti dei tergicristalli
anteriore e posteriore che garantiscono
la pulizia del vetro.
I tergicristalli anteriori e posteriori del
veicolo sono progettati per migliorare
progressivamente il campo visivo del
guidatore in funzione delle condizioni
climatiche.
Comandi manuali
I comandi del tergicristallo sono gestiti
direttamente dal guidatore mediante la
leva A
e la ghiera B
.
Modello senza funzionamento AUTO
Modello con funzionamento
automatico del tergicristallo
Veloce (precipitazioni intense).
Normale (pioggia moderata).
Intermittente (proporzionale
alla velocità del veicolo).
Automatico, poi movi-
mento singolo (vedere la
rubrica corrispondente).
Arresto.
Movimento singolo (premere
verso il basso e rilasciare).
Programmazioni
Sono disponibili diverse modalità di co-
mando automatico dei tergicristalli in
base alle opzioni seguenti:
- funzionamento automatico del tergi-
cristallo anteriore,
- funzionamento del tergicristallo po-
steriore all'inserimento della retro-
marcia.
Tergicristallo anteriore
A.
Leva di selezione della cadenza di
funzionamento.
o
Page 108 of 382
5
106
VISIBILITÀ
Lavacristallo anteriore e lavafari
B.
Ghiera di selezione del tergicristallo
posteriore:
arresto,
funzionamento a intermittenza,
funzionamento abbinato al la-
vacristallo (durata prestabilita).
Programmazione
)
Tirare il comando del tergicristallo
verso di sé. Il lavacristallo e poi il
tergicristallo funzionano per una du-
rata limitata.
Se gli anabbaglianti sono accesi
, anche
i lavafari si accendono.
Tergicristallo posteriore
In caso di neve o brina abbondanti
e quando si utilizza un portabici-
clette sul portellone, disattivare il
tergicristallo posteriore automatico
accedendo al menu di confi gura-
zione del display multifunzione.
Livello minimo del liquido
lavacristalli / lavafari
L'attivazione delle funzioni
si effettua dal menu di con-
fi gurazione del veicolo.
Retromarcia
Inserendo la retromarcia mentre è in
funzione il tergicristallo anteriore, quello
posteriore si attiverà.
Questa funzione è attiva per default.
Nei veicoli equipaggiati di lavafari,
quando si raggiunge il livello mini-
mo del serbatoio, questa spia e/o la
spia servizio si accendono sul qua-
dro strumenti accompagnate da un segnale
acustico e da un messaggio sul display.
Alla prima sosta, riempire o far riempi-
re il serbatoio del liquido lavacristalli /
lavafari.
La spia si accende all'inserimento del
contatto o ad ogni azione sul comando,
fi n quando il serbatoio non viene riem-
pito.
Page 109 of 382
5
107
VISIBILITÀ
Posizione particolare del
tergicristallo anteriore
Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona auto-
maticamente, senza azione da parte
del guidatore (grazie al sensore di piog-
gia situato dietro al retrovisore interno),
adattando la sua velocità all'intensità
delle precipitazioni.
Attivazione
L'attivazione viene realizzata manual-
mente dal guidatore dando un impulso
verso il basso al comando in posizione
"AUTO"
.
L'attivazione è accompagnata da un
messaggio sul display. Questa posizione permette di liberare le
spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di
sostituirle. Può anche essere utile, in
inverno, per liberare le spazzole del pa-
rabrezza dalla neve.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità
e situato al centro del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
un impianto automatico, disattiva-
re il funzionamento automatico del
tergicristallo.
In inverno, per non deteriorare le
spazzole, si consiglia di attendere lo
sbrinamento completo del parabrez-
za prima di azionare il tergicristallo
automatico.
Dopo ogni interruzione del contatto
superiore a un minuto, è necessario
riattivare il funzionamento automatico,
dando un impulso verso il basso al co-
mando.
Arresto
E' comandato manualmente dal guida-
tore spostando il comando verso l'alto
poi ricollocandolo sulla posizione "0"
.
L'interruzione è accompagnata da un
messaggio sul display.
Anomalia di funzionamento
In caso di malfunzionamento automa-
tico, il tergicristallo funzionerà in modo
intermittente.
Far verifi care dalla rete PEUGEOT o da
un riparatore qualifi cato.
Per conservare l'effi cacia delle
spazzole piatte, tipo "fl at-blade", si
consiglia di:
- maneggiarle con cura,
- lavarle regolarmente con acqua
e detergente,
- non utilizzarle per trattenere del
cartone contro il parabrezza,
- sostituirle ai primi segni di usura.
)
Nel minuto successivo all'interruzione
del contatto, ogni azione sul comando
del tergicristallo posiziona le spazzole
al centro del parabrezza.
)
Per riposizionare le spazzole dopo
l'intervento, inserire il contatto e ma-
novrare il comando.
Page 110 of 382
5
108
VISIBILITÀ
PLAFONIERE
1.
Plafoniera anteriore
2.
Faretti lettura carte
3.
Faretti di lettura posteriori laterali
4.
Plafoniera posteriore
Plafoniera anteriore e posteriore
In questa posizione, la plafonie-
ra s'illumina progressivamente:
Faretti di lettura carte
)
Con il contatto inserito, azionare il
relativo interruttore.
Con la modalità "illuminazione per-
manente" la durata dell'accensione
varia, in funzione del contesto:
- con il contatto inserito, circa
dieci minuti,
- in modalità economia d'energia,
circa trenta secondi,
- con il motore avviato, senza limiti.
-
allo sbloccaggio delle porte del veicolo,
- all'estrazione della chiave di contatto,
- all'apertura di una porta,
- all'attivazione del pulsante di bloc-
caggio del telecomando, per localiz-
zare il veicolo.
Spenta in permanenza.
Illuminazione permanente. Quando la plafoniera anteriore è
in posizione "illuminazione per-
manente", si accenderà anche la
plafoniera posteriore, a meno che
quest'ultima non sia in posizione
"spenta in permanenza". Per spegnere la plafoniera posteriore, por-
tarla in posizione "spenta in permanenza".
Faretti di lettura
posteriori laterali Si spegne progressivamente:
- al bloccaggio delle porte del veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura dell'ultima
porta.
Prestare attenzione a non portare nessun
oggetto a contatto con le plafoniere.
A contatto inserito e con l'interruttore premuto,
il faretto di lettura carte si accende in modalità
"illuminazione permanente". Si spegne all'inter-
ruzione del contatto o premendo l'interruttore.
A contatto inserito e con l'interruttore ri-
lasciato, si accende:
-
allo sbloccaggio delle porte del veicolo,
- all'estrazione della chiave dal bloc-
chetto d'avviamento,
- all'apertura di una porta,
- all'attivazione del pulsante di bloccag-
gio del telecomando, per localizzare il
veicolo.
Si spegnerà progressivamente:
- al bloccaggio delle porte del veicolo,
- all'inserimento del contatto,
-
30 secondi dopo la chiusura dell'ultima porta.
Una pressione dell'interruttore permette
di passare alla modalità "illuminazione
permanente".
